酚醛树脂功能、特点、工艺设计、应用、配方
酚醛树脂简介演示
04
在聚合反应阶段，低分 子量酚醛树脂发生聚合 ，生成高分子量酚醛树 脂。
酚醛树脂的制备方法
热固性酚醛树脂的制备方法可以分为一步法和两步法。
一步法是将酚类和醛类化合物在酸性催化剂存在下加热反应，直接得到热固性酚醛 树脂。
两步法是先在酸性催化剂存在下，将酚类和醛类化合物进行加成反应，得到低分子 量酚醛树脂，然后再加热进行聚合反应，得到热固性酚醛树脂。
酚醛树脂在绝缘材料中的应用
酚醛树脂具有良好的介电性能和耐热 性，是制备绝缘材料的重要原料。它 可以用于生产绝缘漆、浸渍漆、层压 制品和云母制品等。
在电线电缆、电机电器、变压器等领 域，酚醛树脂绝缘材料发挥着重要的 作用，保障了电器设备的正常运行和 安全性能。
酚醛树脂在粘合剂与涂料中的应用
酚醛树脂具有较好的粘附性和耐久性，可以作为粘合剂和 涂料的基料。在粘合剂方面，酚醛树脂主要用于木材、皮 革、金属等材料的粘结。
酚醛树脂简介演示
汇报人： 2024-01-10
目录
• 酚醛树脂的概述 • 酚醛树脂的合成与制备 • 酚醛树脂的性能特点 • 酚醛树脂的应用领域 • 酚醛树脂的发展趋势与挑战
01
酚醛树脂的概述
定义与性质
定义
酚醛树脂是由酚类和醛类化合物 通过聚合反应形成的合成树脂。
性质
酚醛树脂具有较高的耐热性、耐 腐蚀性和电绝缘性，同时具有良 好的加工性能和力学性能。
历史与发展
历史
酚醛树脂最早由美国人于1909年发 明，经过一个世纪的发展，其性能和 应用领域不断拓展。
发展
随着环保意识的提高和新型复合材料 的出现，酚醛树脂在高性能复合材料 、电子封装材料、航空航天等领域的 应用越来越广泛。
分类与应用
酚醛树脂的应用大全
酚醛树脂的应用大全
电木粉又称酚醛树脂，因为其来历广泛，价格低廉，成品的归纳功能好，而得到广泛的使用，其产量已在组成高分子聚合物中居第五位。
在热固性树脂中居一位。
其间酚醛塑料是酚醛树脂及其复合材料的首要种类，虽然是一种陈旧的商品，但因为质料易得、价格低廉，特别是具有耐热、阻燃、低烟、成品尺度安稳、电绝缘性好等优良的归纳功能，在当时仍很多使用于电子、电器、轿车、外表、工作用具和日用器皿等许多职业。
早在80年代，国内先后从德国、日本等国家引进低压电器制作技能，触及80多个系列商品。
叔丁基苯酚酚醛树脂
叔丁基苯酚酚醛树脂叔丁基苯酚酚醛树脂（TBBPF）是一种具有优异性能的功能性树脂，广泛应用于环保领域和工业生产中。
它是以叔丁基苯酚和酚醛树脂为原料，通过反应合成得到的。
叔丁基苯酚酚醛树脂具有耐热、耐磨、抗氧化等优良性能，可用于制备防火材料、胶粘剂、涂料、塑料等。
首先，叔丁基苯酚酚醛树脂在环保领域中发挥着重要作用。
随着环境污染问题的日益严重，人们越来越关注环保材料的应用。
叔丁基苯酚酚醛树脂具有高效的阻燃性能，可以用作防火材料的添加剂，提高材料的阻燃性能，减少火灾事故的发生。
此外，叔丁基苯酚酚醛树脂还具有较高的耐磨性和良好的抗氧化性能，可以用于生产环保涂料和塑料制品，降低有机溶剂的挥发，减少对环境的污染。
其次，叔丁基苯酚酚醛树脂在工业生产中也有广泛的应用。
叔丁基苯酚酚醛树脂具有优异的耐热性能，可以在高温环境下稳定工作。
因此，它常用于电子元件的封装材料和电路板的防护涂层，保护电子设备的正常运行。
此外，叔丁基苯酚酚醛树脂还可以用作胶粘剂的主要成分，具有优异的粘接性能和耐化学性，广泛应用于汽车、航空、航天等工业领域。
叔丁基苯酚酚醛树脂的合成方法有多种，常见的包括酚醛树脂缩聚法和酚醛树脂增酚法。
酚醛树脂缩聚法是将苯酚和醛类化合物在碱性条件下进行缩聚反应，生成酚醛树脂，然后再与叔丁基苯酚反应得到叔丁基苯酚酚醛树脂。
酚醛树脂增酚法是将叔丁基苯酚与酚醛树脂反应，将叔丁基苯酚引入到酚醛树脂中，得到叔丁基苯酚酚醛树脂。
叔丁基苯酚酚醛树脂作为一种功能性树脂，其应用前景广阔。
在环保领域，它可以用于制备新型环保材料，提高材料的阻燃性能和耐候性，减少对环境的污染。
在工业生产中，它可以用于生产高温稳定的电子封装材料和胶粘剂，提高产品的性能和质量。
叔丁基苯酚酚醛树脂的研究和应用，为环保和工业领域的发展提供了新的思路和技术支持。
综上所述，叔丁基苯酚酚醛树脂是一种具有优异性能的功能性树脂，广泛应用于环保领域和工业生产中。
它具有耐热、耐磨、抗氧化等优良性能，可用于制备防火材料、胶粘剂、涂料、塑料等。
酚醛树脂塑料薄膜的光学性能及应用研究

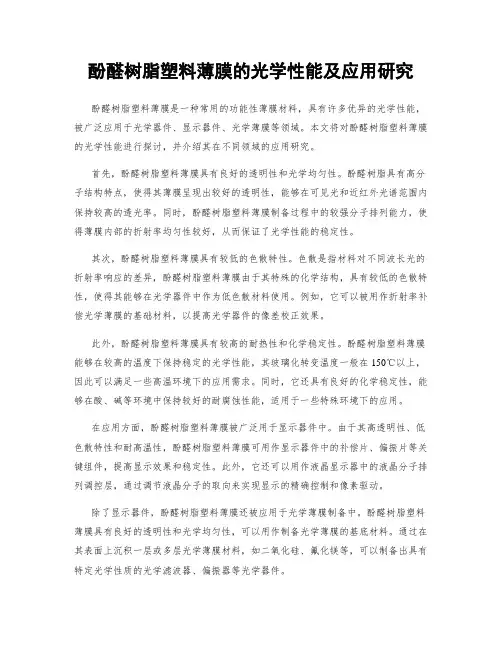

酚醛树脂塑料薄膜的光学性能及应用研究酚醛树脂塑料薄膜是一种常用的功能性薄膜材料，具有许多优异的光学性能，被广泛应用于光学器件、显示器件、光学薄膜等领域。
本文将对酚醛树脂塑料薄膜的光学性能进行探讨，并介绍其在不同领域的应用研究。
首先，酚醛树脂塑料薄膜具有良好的透明性和光学均匀性。
酚醛树脂具有高分子结构特点，使得其薄膜呈现出较好的透明性，能够在可见光和近红外光谱范围内保持较高的透光率。
同时，酚醛树脂塑料薄膜制备过程中的较强分子排列能力，使得薄膜内部的折射率均匀性较好，从而保证了光学性能的稳定性。
其次，酚醛树脂塑料薄膜具有较低的色散特性。
色散是指材料对不同波长光的折射率响应的差异，酚醛树脂塑料薄膜由于其特殊的化学结构，具有较低的色散特性，使得其能够在光学器件中作为低色散材料使用。
例如，它可以被用作折射率补偿光学薄膜的基础材料，以提高光学器件的像差校正效果。
此外，酚醛树脂塑料薄膜具有较高的耐热性和化学稳定性。
酚醛树脂塑料薄膜能够在较高的温度下保持稳定的光学性能，其玻璃化转变温度一般在150℃以上，因此可以满足一些高温环境下的应用需求。
同时，它还具有良好的化学稳定性，能够在酸、碱等环境中保持较好的耐腐蚀性能，适用于一些特殊环境下的应用。
在应用方面，酚醛树脂塑料薄膜被广泛用于显示器件中。
由于其高透明性、低色散特性和耐高温性，酚醛树脂塑料薄膜可用作显示器件中的补偿片、偏振片等关键组件，提高显示效果和稳定性。
此外，它还可以用作液晶显示器中的液晶分子排列调控层，通过调节液晶分子的取向来实现显示的精确控制和像素驱动。
除了显示器件，酚醛树脂塑料薄膜还被应用于光学薄膜制备中。
酚醛树脂塑料薄膜具有良好的透明性和光学均匀性，可以用作制备光学薄膜的基底材料。
通过在其表面上沉积一层或多层光学薄膜材料，如二氧化硅、氟化镁等，可以制备出具有特定光学性质的光学滤波器、偏振器等光学器件。
总体而言，酚醛树脂塑料薄膜具有优异的光学性能和广泛的应用前景。
双环戊二烯型酚醛环氧树脂_解释说明以及概述
双环戊二烯型酚醛环氧树脂解释说明以及概述1. 引言1.1 概述本篇文章旨在介绍双环戊二烯型酚醛环氧树脂的定义、特性和性能，以及其在各个应用领域中的应用情况。
双环戊二烯型酚醛环氧树脂是一种重要的功能性高分子材料，具有许多优越的特点，如高耐热性、优异的电绝缘性能和出色的机械强度。
它广泛应用于航空航天、汽车制造、电子产品等众多领域。
1.2 文章结构本文按照以下结构进行展开：引言部分对文章进行整体概述，并说明文章结构；接下来将详细解释双环戊二烯型酚醛环氧树脂的定义、特性和性能；然后将介绍该材料在各个领域中的应用情况。
之后，正文一部分列举并详细讨论双环戊二烯型酚醛环氧树脂的一些关键要点；而正文二部分则进一步阐述其他关键要点。
最后，在结论部分对讨论结果进行总结，并探讨本研究的局限性以及未来可能的发展方向。
1.3 目的本文的目的是全面介绍双环戊二烯型酚醛环氧树脂，旨在帮助读者了解该材料在不同领域中的应用和潜力。
通过深入探讨其特性、性能以及各个应用领域中的具体案例，读者将更好地理解该材料视角和价值，并得到启发。
同时，本文也对当前研究存在的局限性进行了讨论，并提出了一些未来发展方向的建议，希望能够为相关领域的学术界和工业界提供有益参考。
2. 双环戊二烯型酚醛环氧树脂解释说明2.1 双环戊二烯型酚醛环氧树脂定义:双环戊二烯型酚醛环氧树脂是一种基于双环戊二烯的合成树脂。
它由酚和对甲醛进行缩聚反应而得，然后与环氧化合物反应，形成结构稳定的聚合物。
这种树脂具有双环戊二烯结构的特点，并且将其与酚和环氧团相结合，赋予了其优秀的性能和应用价值。
2.2 特性和性能：双环戊二烯型酚醛环氧树脂具有多种优异的特性和性能。
首先，它具有较高的耐高温性能，可以在高温下保持其结构和强度稳定。
其次，该树脂具有良好的机械强度，并且在极端条件下仍然表现出出色的耐久性。
此外，该树脂还具有较低的毒性和良好的绝缘性能，在电子电气领域得到广泛应用。
2.3 应用领域：双环戊二烯型酚醛环氧树脂在许多领域具有广泛的应用。
酚醛树脂功能特点工艺应用配方!

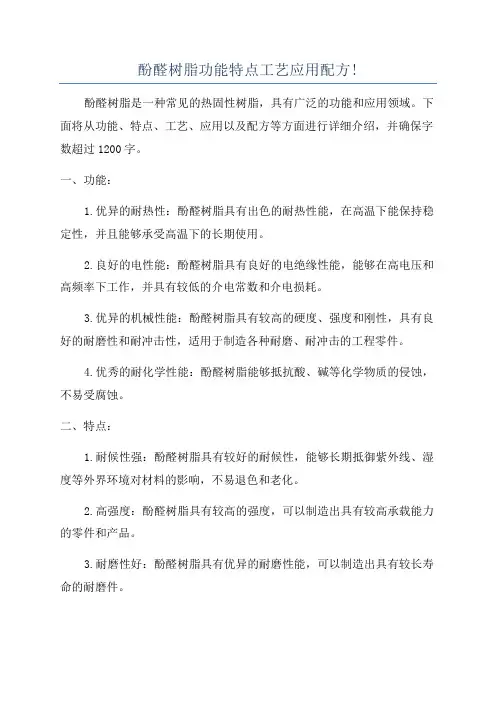

酚醛树脂功能特点工艺应用配方!酚醛树脂是一种常见的热固性树脂，具有广泛的功能和应用领域。
下面将从功能、特点、工艺、应用以及配方等方面进行详细介绍，并确保字数超过1200字。
一、功能：1.优异的耐热性：酚醛树脂具有出色的耐热性能，在高温下能保持稳定性，并且能够承受高温下的长期使用。
2.良好的电性能：酚醛树脂具有良好的电绝缘性能，能够在高电压和高频率下工作，并具有较低的介电常数和介电损耗。
3.优异的机械性能：酚醛树脂具有较高的硬度、强度和刚性，具有良好的耐磨性和耐冲击性，适用于制造各种耐磨、耐冲击的工程零件。
4.优秀的耐化学性能：酚醛树脂能够抵抗酸、碱等化学物质的侵蚀，不易受腐蚀。
二、特点：1.耐候性强：酚醛树脂具有较好的耐候性，能够长期抵御紫外线、湿度等外界环境对材料的影响，不易退色和老化。
2.高强度：酚醛树脂具有较高的强度，可以制造出具有较高承载能力的零件和产品。
3.耐磨性好：酚醛树脂具有优异的耐磨性能，可以制造出具有较长寿命的耐磨件。
4.抗裂纹性：酚醛树脂含有交联结构，在受力时不易产生裂纹，具有较好的抗裂纹性能。
三、工艺：1.配料：按照配方要求，将酚醛树脂粉末与其它填料、增韧剂等进行配比。
2.反应：将配料加入反应釜中，加热并搅拌反应，将树脂粉末与填料、增韧剂等进行反应交联。
3.压制成型：将反应得到的树脂糊液注入模具中，在高温高压条件下进行压制成型。
4.固化：在一定温度条件下，树脂糊液中的酚醛树脂与填料、增韧剂等进行交联固化。
四、应用：1.电子电器领域：酚醛树脂具有优良的电绝缘性能，广泛应用于电子电器产品中的绝缘零件、绝缘包装材料等。
2.机械领域：由于酚醛树脂具有较高的硬度和强度，能够制造出各种机械零件和磨具。
3.汽车制造：酚醛树脂由于其耐热性和优良的机械性能，被广泛应用于汽车制造中的发动机零部件、离合器片等。
4.化工领域：酚醛树脂能够抵抗酸碱和其他化学物质的侵蚀，被广泛应用于管道、储罐、阀门等化工设备中。
酚醛树脂的固化性能(技术汇总情况)
酚醛树脂的固化性能（技术汇总）(一)定义酚和醛在合成反应设备中，通过加成和适当缩聚反应所得到的树脂，通常都是分子量不高的低聚物和各种羟甲基酚的混合体系，虽然Novolaks及Resoles以如上节所述，结构上是有差异的，但从物性上它们均应为可溶及可熔。
这样的可溶、可熔性使得它们便于浸渍填充增强材料制成各种类型的塑料用于生产形态及性能多种多样的塑料制品，也便于用作黏结剂、成模剂、功能性助剂等应用于耐火材料、铸造造型材料、摩擦材料、涂料、电子封装材料等多种府用领域。
然而，酚醛树脂只有在形成交联网状(或称体型)结构之后才具有优良的使用性能，包括力学性能、电绝缘性能、化学稳定性、热稳定性等。
酚醛树脂的固化就是使其转变为网状结构的过程，表现出凝胶化和完全固化的两个阶段，这一转变不仅是物理过程，更要强调的是，这是一个化学过程。
所以酚醛树脂的固化绝不是熔体冷却到熔点以下的一般意义上的固化，而是高分子化学概念上的由线(支)型分子交联(c ure)成网状分子导致失去可溶、可熔性的固化。
酚醛树脂固化后，在获得优良物理性质的同时，又失去了可溶、可熔性，不再有可加工性。
因而其固化过程必然应在以酚醛树脂(Novolaks或Resoles)为黏结剂组成的塑料、油漆涂料及各种各样工程材料的使用或成型过程中完成。
正由于酚醛树脂的固化过程本质上是一种化学反应过程，所以表现出以下一些特点：(1)树脂在固化前的结构因素(组成、分子量大小、反应官能度等)影响显著；(2)固化反应受催化剂、固化剂、树脂pH值等的影响显著；(3)固化过程有热效应；(4)固化速率受温度、压力的影响显著；(5)固化过程有副产物(如水、甲醛等)产生；(6)固化反应是不可逆过程。
(二)热塑性酚醛树脂固化Novolak型树脂的结构，一般可表示为：n一般为4～12，其值大小与起始反应原料中苯酚过量多少及反应时间有关。
工业生产的此类树脂视应用领域不同而控制掌握n的大小，也就是分子量的大小。
醇溶性酚醛树脂工艺设计
8 举例——醇溶性酚醛树脂工艺设计1．题目：醇溶性酚醛树脂工艺设计2．生产要求：1000t/a 每年工作300天，每天工作8小时。
3．原料：表8-1 生产醇溶性酚醛树脂的原料名称含量苯酚98%(质量分数，含杂质)甲醛37%(质量分数)氨水〔催化剂〕20%(质量分数)乙醇95%(V/V)4．配料比：苯酚∶甲醛〔37%〕=1∶1.2〔摩尔比〕5．产品质量：固含量：60%水：﹤8%游离苯酚：﹤5%〔存于树脂中〕氨水的用量：5%〔为纯苯酚质量的5%〕生产流程或生产方案1．生产流程方案，使其在碱性环境下缩合成树脂，经真空脱水后制得成品。
本工艺利用真空吸入原料苯酚,室内供热系统提供水蒸汽作为热源。
其他原料来自高位槽并可参加适量乙醇用以调节粘度防止结垢。
2．生产流程简述苯酚先在镀锌铁桶内加热熔化，升温至60℃，用真空将苯酚吸入反响釜内，通入蒸汽保温；将37%的甲醛水溶液以苯酚∶甲醛=1∶1.2〔mol〕的比例缓慢参加反响釜内，开启电动搅拌系统开始搅拌，再参加浓度为20%的氨水催化剂，加热升温至70℃,由于反响放热，温度会自动上升。
当温度升至78℃时，即用循环冷却水调节，使反响温度缓缓上升并保温在85℃～95℃间〔不超过95℃〕。
使反响釜保温反响1小时后，终止反响。
用循环冷却水调节到75℃，进行真空脱水2.5～3小时，再冷却到50℃参加乙醇调稀，最后自然冷却到40℃出料，即为产品。
3．工艺流程简图和参数流程简图如图图8-1所示：工艺参数如表8-2所示：表8-2 醇溶性酚醛树脂的生产工艺参数合成阶段脱水阶段调稀阶段原料20℃-70℃75℃〔2.5～3h〕冷却到50℃冷却水—20℃升到30℃—水蒸汽—75℃降到40℃—整个生产周期如图8-2所示：图8-2醇溶性酚醛树脂的生产周期物料衡算苯酚的官能度f=3，甲醛的官能度f=2，苯酚和甲醛以摩尔比为1∶1.2的比例混合反响，那么苯酚过量。
两基团数不相等，那么平均官能度〔以甲醛的量来计算〕：2 1.222.1821 1.2f -⨯⨯==+故反响程度：2121(1)(1)0.840(12)2.1821222,0.9172.182n nn p x f x x f-----=-=⨯-==→∞===c 取当时临界反应程度p即有 p < p c因参加的原料苯酚和甲醛都在产品所测的固含量内，那么有 m 苯酚+m 甲醛=m 树脂+m 游离酚+m 缩合水 即有 m 苯酚+m 甲醛-m 缩合水＝m 树脂+m 游离氛以1mol 苯酚和1.2mol 甲醛反响为基准，苯酚上有两个氢原子参加反响那么生成1个水分子，故固化时生成的缩合水的量为：1.220.9171.10042⨯⨯=mol 那么有 94130 1.2 1.100418110.1928g ⨯+⨯-⨯= 因为产品的固含量为60％，所以所得产品的质量为：0110.1928183.65560%m g ==由任务书有每小时的产品质量为：10001000416.6673008m kg ⨯==⨯产并以此作为计算基准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酚醛树脂功能、特点、工艺、应用、配方！一、定义酚醛树脂也叫电木，又称电木粉。
原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。
耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。
不溶于水，溶于丙酮、酒精等有机溶剂中。
苯酚醛或其衍生物缩聚而得。
二、主要性能固体酚醛树脂为黄色、透明、无定形块状物质，因含有游离酚而呈微红色，实体的比重平均1.7左右，易溶于醇，不溶于水，对水、弱酸、弱碱溶液稳定。
由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。
因选用催化剂的不同，可分为热固性和热塑性两类。
酚醛树脂具有良好的耐酸性能、力学性能、耐热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。
液体酚醛树脂为黄色、深棕色液体，如：碱性酚醛树脂主要做铸造黏结剂。
高温性能酚醛树脂最重要的特征就是耐高温性，即使在非常高的温度下，也能保持其构造的整体性和尺寸的稳定性。
正因为这个原因，酚醛树脂才被应用于一些高温领域，例如耐火材料，摩擦材料，粘结剂和铸造行业。
粘结强度酚醛树脂一个重要的应用就是作为粘结剂。
酚醛树脂是一种多功能，与各种各样的有机和无机填料都能相容的物质。
设计正确的酚醛树脂，润湿速度特别快。
并且在交联后可以为模具、耐火材料，摩擦材料以及电木粉提供所需要的机械强度，耐热性能和电性能。
水溶性酚醛树脂或醇溶性酚醛树脂被用来浸渍纸、棉布、玻璃、石棉和其它类似的物质，为它们提供机械强度，电性能等。
典型的例子包括电绝缘和机械层压制造，离合器片和汽车滤清器用滤纸。
高残碳率在温度大约为1000℃的惰性气体条件下，酚醛树脂会产生很高的残碳，这有利于维持酚醛树脂的构造稳定性。
酚醛树脂的这种特性，也是它能用于耐火材料领域的一个重要原因。
低烟低毒与其他树脂系统相比，酚醛树脂系统具有低烟低毒的优势。
在燃烧的情况下，用科学配方生产出的酚醛树脂系统，将会缓慢分解产生氢气、碳氢化合物、水蒸气和碳氧化物。
分解过程中所产生的烟相对少，毒性也相对低。
这些特点使酚醛树脂适用于公共运输和平安要求非常严格的领域，如矿山，防护栏和建筑业等。
抗化学性交联后的酚醛树脂可以抵抗任何化学物质的分解。
例如汽油，石油，醇，乙二醇，油脂和各种碳氢化合物。
因其抗化学稳定性，适合用于制作厨卫用具、饮用水净化设备〔酚醛碳纤维〕、电木茶盘茶具、并广泛用于罐头及易拉罐〔国家标准GB 05009.069-2003〕、液体容器等食品饮料包装材料中。
热处理热处理会提高固化树脂的玻璃化温度，可以进一步改善树脂的各项性能。
玻璃化温度与结晶固体如聚丙烯的熔化状态相似。
酚醛树脂最初的玻璃化温度与在最初固化阶段所用的固化温度有关。
热处理过程可以提高交联树脂的流动性促使反响进一步发生，同时也可以除去残留的挥发酚，降低收缩、增强尺寸稳定性、硬度和高温强度。
同时，树脂也趋向于收缩和变脆。
树脂后处理升温曲线将取决于树脂最初的固化条件和树脂系统。
发泡性酚醛泡沫是由酚醛树脂通过发泡而得到的一种泡沫塑料。
与早期占市场主导地位的聚苯乙烯泡沫、聚氯乙烯泡沫、聚氨酯泡沫等材料相比，在阻燃方面它具有特殊的优良性能。
其重量轻，刚性大，尺寸稳定性好，耐化学腐蚀，耐热性好，难燃，自熄，低烟雾，耐火焰穿透，遇火无洒落物，价格低廉，是电器、仪表、建筑、石油化工等行业较为理想的绝缘隔热保温材料，因而受到人们的广泛重视。
酚醛泡沫已成为泡沫塑料中开展最快的品种之一。
消费量不断增长，应用范围不断扩大，国内外研究和开发都相当活泼。
然而，酚醛泡沫最大的弱点是脆性大，开孔率高，因此提高它的韧性是改善酚醛泡沫性能的关键技术。
三、合成工艺1、加成反响在适当条件下，一元羟甲基苯酚继续进展加成反响，就可生成二元及多元羟甲基苯酚。
2、缩合及缩聚反响缩合及缩聚反响，随反响条件的不同可以发生在羟甲基苯酚与苯酚分子之间，也可发生在各个羟甲基苯酚分子之间。
缩合反响不断进展的结果是缩聚形成一定分子量的酚醛树脂，由于缩聚反响具有逐步的特点，中间产物相当稳定因而能够别离而加以研究。
多年来研究分析通常认为，影响酚醛树脂的合成、构造及特性的主要因素为如下四点：(1)原料的化学构造；(2)酚与醛的摩尔比；(3)反响介质的酸、碱性；(4)生产操作方法。
怎样认识加聚反响和缩聚反响加聚反响和缩聚反响是合成有机高分子的两种根本反响。
这两种反响虽然都由单体〔小分子〕产生高聚物〔大分子〕的反响，但它们还是有着本质的区别。
加聚反响是加成聚合反响的简称，是指以不饱和烃或含不饱和键的物质为单体，通过不饱和键的加成，聚合成高聚物的反响。
例如，乙烯加聚成聚乙烯，是在适当的温度、压强和催化剂存在的条件下，乙烯分子中的双键会断裂其中的一个键，发生加成反响，使乙烯分子里的碳原子结合成为很长的键。
反响的产物是聚乙烯，它是一种相对分子质量很大的化合物，其分子组成可以表示为(C2H4)n。
加聚反响根据参加反响的单体种类，又分为均聚反响和共聚反响。
仅由一种单体发生的加聚反响叫做均聚反响，合成聚乙烯的反响就是均聚反响。
由两种以上单体共同参加的聚合反响叫共聚反响。
例如，合成丁苯橡胶的反响即为共聚反响。
加聚反响的特点是：〔1〕单体必须是含有双键等不饱和键的化合物。
例如，氯乙烯、丙烯腈等含不饱和键的物质，在一定条件下，都可以发生加聚反响。
〔2〕加聚反响发生在不饱和键上。
〔3〕发生加聚反响的过程中，没有副产物产生，得到高聚物的化学组成跟单体的化学组成一样。
〔4〕加聚反响生成的高聚物相对分子质量为单体相对分子质量的整数倍。
缩聚反响是缩合聚合反响的简称，是指单体之间相互作用生成高分子，同时还生成小分子〔如水、氨、卤化氢等〕的聚合反响。
例如合成酚醛树脂的反响就是缩聚反响。
合成酚醛树脂通常是以苯酚和甲醛为原料，在催化剂作用下，经缩聚反响而得到。
缩聚反响根据参加反响的单体种数又分为共缩聚和均缩聚，由不同种单体参加的缩聚反响称为共缩聚。
如酚醛树脂的合成反响就是共缩聚，它是由苯酚和甲醛两种物质为单体的。
由同种单体进展的缩聚反响称为均缩聚。
如氨基酸聚合成多肽的缩聚反响就属均缩聚。
缩聚反响的特点是：〔1〕单体不一定含有不饱和键，但必须含有两个或两个以上的反响基团〔如—OH、—COOH、—NH2、—*等〕。
〔2〕缩聚反响的结果，不仅生成高聚物，而且还有副产物〔小分子〕生成。
〔3〕所得高分子化合物的化学组成跟单体的化学组成不同。
由上可见，加聚反响和缩聚反响的单体构造、反响机理、产物的化学组成都是截然不同的。
四、工艺开展史1905～1909年L.H.贝克兰对酚醛树脂及其成型工艺进展了系统的研究，1910年在柏林吕格斯工厂建立通用酚醛树脂公司，实现了工业生产。
1911年J.W.艾尔斯沃思提出用六亚甲基四胺固化热塑性酚醛树脂，并制得了性能良好的塑料制品，获得了广泛的应用。
1969年，由美国金刚砂公司开发了以苯酚－甲醛树脂为原料制得的纤维，随后由日本基诺尔公司投入生产。
现美国、苏联和中国也有生产。
酚醛树脂的生产至今不衰，1984年世界总产量约1946kt，居热固性树脂的首位。
中国自20世纪40年代开场生产，1984年产量为77.6kt。
生产方法常用的原料为苯酚、间苯二酚、间甲酚、二甲酚、对叔丁基或对苯基酚和甲醛、糠醛等。
生产过程包括缩聚和脱水两步。
按配方将原料投入反响器并混合均匀，参加催化剂，搅拌，加热至55～65℃，反响放热使物料自动升温至沸腾。
此后，继续加热保持微沸腾〔96～98℃〕至终点，经减压脱水后即可出料。
开发成功连续缩聚生产酚醛树脂新工艺。
影响树脂合成和性能的主要因素为酚与醛的化学构造、摩尔比和反响介质的pH。
酚与醛的摩尔比大于或等于1时，初始产物为一羟甲基酚,，缩聚时生成线型树脂；小于1时，生成多羟甲基酚衍生物，形成的缩聚树脂可交联固化。
反响介质的pH小于7时，生成的羟甲基酚很不稳定，易缩聚成线型树脂；pH大于7时，缩聚缓慢，有利于多羟甲基酚衍生物的生成。
生产热塑性酚醛树脂常用盐酸、磷酸、草酸作催化剂(见酸碱催化剂)使介质pH为0.5～1.5。
为防止剧烈沸腾，催化剂可分次参加。
沸腾反响时间一般为3～6h。
脱水可在常压或减压下进展，最终脱水温度为140～160℃，树脂分子量为500～900。
生产热固性酚醛树脂可用氢氧化钠、氢氧化钡、氨水和氧化锌作催化剂，沸腾反响时间1～3h，脱水温度一般不超过90℃，树脂分子量为500～1000。
强碱催化剂有利于增大树脂的羟甲基含量和与水的相溶性。
氨催化剂能直接参加树脂化反响，一样配方制得的树脂分子量较高，水溶性差。
氧化锌催化剂能制得贮存稳定性好的高邻位构造酚醛树脂。
五、应用酚醛树脂主要用于制造各种塑料、涂料、胶粘剂及合成纤维等。
压塑粉生产模压制品的压塑粉是酚醛树脂的主要用途之一。
采用辊压法、螺旋挤出法和乳液法使树脂浸渍填料并与其他助剂混合均匀，再经粉碎过筛即可制得压塑粉。
常用木粉作填料，为制造*些高电绝缘性和耐热性制件，也用云母粉、石棉粉、石英粉等无机填料。
压塑粉可用模压、传递模塑和注射成型法制成各种塑料制品。
热塑性酚醛树脂压塑粉主要用于制造开关、插座、插头等电气零件，日用品及其他工业制品。
热固性酚醛树脂压塑粉主要用于制造高电绝缘制件。
增强酚醛塑料以酚醛树脂〔主要是热固性酚醛树脂〕溶液或乳液浸渍各种纤维及其织物，经枯燥、压制成型的各种增强塑料是重要的工业材料。
它不仅机械强度高、综合性能好，而且可进展机械加工。
以玻璃纤维、石英纤维及其织物增强的酚醛塑料主要用于制造各种制动器摩擦片和化工防腐蚀塑料；高硅氧玻璃纤维和碳纤维增强的酚醛塑料是航天工业的重要耐烧蚀材料。
酚醛涂料以松香改性的酚醛树脂、丁醇醚化的酚醛树脂以及对叔丁基酚醛树脂、对苯基酚醛树脂均与桐油、亚麻子油有良好的混溶性，是涂料工业的重要原料。
前两者用于配制低、中级油漆，后两者用于配制高级油漆。
酚醛胶热固性酚醛树脂也是胶粘剂的重要原料。
单一的酚醛树脂胶性脆，主要用于胶合板和精铸砂型的粘结。
以其他高聚物改性的酚醛树脂为基料的胶粘剂，在构造胶中占有重要地位。
其中酚醛-丁腈、酚醛-缩醛、酚醛-环氧、酚醛-环氧-缩醛、酚醛-尼龙等胶粘剂具有耐热性好、粘结强度高的特点。
酚醛-丁腈和酚醛-缩醛胶粘剂还具有抗张、抗冲击、耐湿热老化等优异性能，是构造胶粘剂的优良品种。
酚醛纤维主要以热塑性线型酚醛树脂为原料，经熔融纺丝后浸于聚甲醛及盐酸的水溶液中作固化处理，得到甲醛交联的体型构造纤维。
为提高纤维强度和模量，可与5%～10%聚酰胺熔混后纺丝。
这类纤维为金黄或黄棕色纤维，强度为11.5～15.9cN/dte*，抗燃性能突出，极限氧指数为34，瞬间接触近7500℃的氧-乙炔火焰，不熔融也不延燃，具有自熄性，还能耐浓盐酸和氢氟酸，但耐硫酸、硝酸和强碱的性能较差。
