设备供货完成后应立即进入设备单机调试。
对系统相关工程环节进行复查以确保系统可靠调试。
系统调试必须按功能区块进行内部的或外部的中间验收。
所有的调试工作记录必须以书面形式报公司存档。
项目经理有责任接受工程合同单位的问询并做出书面答复。
所有调试工作的作业顺序必须以所提供的操作步骤为规范。
整个系统材料、设备供应大体分为两个阶段：布线材料供应阶段、设备供应阶段。各个阶段的主要工作内容如下，充分保证系统按时完成。
布线材料供应阶段
·工程实施勘测
·根据图纸计算
·采购计划方案论证
·供应商的选择
·采购合同的审批
·材料采购 、检测
设备供应阶段
·设备方案的再次论证
·供应商的洽商
·采购合同的洽商
·采购合同的审批
所提供之设备，配件无特别说明是均运至工地现场。
提供设备、材料及配件的仓储说明。
提供免费的相关系统实施咨询。
提供项目中间抽查服务。
回答对系统、设备及实施过程细节的询问。
所有的服务工作记录必须以书面形式报公司存档。
第4章 安全、文明施工措施
通过安全文明施工确保整个施工过程零伤亡率。做到不伤害别人，同时也不被别人伤害。
对提供给用户的维修器材，需写明维修单位名称、型号、数量，经总经理或主管总经理签字才能领用；
工程公用工具的领用，需要登记、签字并说明使用的工程项目名称；
公司物料未经总经理许可不准私借、挪用，一经查出以贪污论处；
提倡节约，反对铺张浪费；

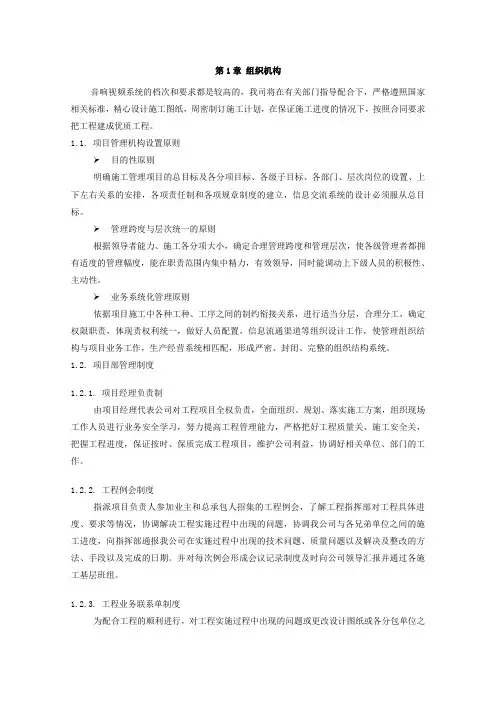

1.2.8. 专题研讨会制度
积极参与针对工程实施过程中出现的重大问题，包括施工现场重大问题，技术方案的更改或优化设计等召开的专题研讨会，讨论各种解决问题的途径及预测实施的后果，决定最佳的解决方案，为全面完成并达到全优工程排除一切问题和困难。
酒吧灯光音响工程施工方案
酒吧灯光音响工程施工方案1. 引言本文档是针对酒吧灯光音响工程施工方案的详细说明。
在酒吧环境中，灯光和音响是创造氛围和提供音乐娱乐体验的关键因素。
为了确保施工质量和效果，本方案将深入介绍酒吧灯光音响的布置和调试细节。
2. 施工准备在开始施工之前，需要进行一系列的准备工作，包括但不限于：•需求分析：与酒吧业主和设计师进行沟通，了解他们对灯光音响方面的期望和需求。
•材料采购：根据设计方案和需求分析结果确定所需的灯光音响设备，并进行材料采购。
•施工准备：准备酒吧施工现场，清理垃圾，搬运设备和材料，确保施工顺利进行。
3. 灯光布置酒吧的灯光布置对于营造氛围和吸引顾客非常重要。
以下是灯光布置的一些建议：•主要舞台灯光：在主舞台区域安装中央灯光装置，如大型吊灯或LED灯带，以烘托舞台氛围和突出表演者。
•墙面灯光：在酒吧墙面安装点光源，如壁灯或投影灯，用于照亮墙面，创造与音乐相匹配的氛围效果。
•地面灯光：在酒吧地面安装地埋式灯光装置，如地板照明或地面投光灯，用于烘托整个空间，提供更好的视觉效果。
•特殊效果灯光：根据酒吧的主题和设计风格，选择适合的特殊效果灯光，如激光灯、黑光灯等。
4. 音响布置酒吧的音响系统对于体验音乐的质量和听觉效果至关重要。
以下是音响布置的一些建议：•主音箱：选择合适的主音箱，根据酒吧的大小和空间布局进行安装，确保音乐能够均匀分布到整个区域。
•低音炮：在合适的位置安装低音炮，以增强低音效果的同时，避免过多的低音波动对周围环境产生不适影响。
•扬声器分布：根据酒吧的布局和声音传播效果，合理分布扬声器，避免声音的混响和死角。
5. 灯光音响调试一旦灯光和音响系统安装完毕，需要经过调试以保证效果的最佳表现。
以下是一些建议：•音频调试：使用专业的音频测试设备，对音响系统进行校准和调试，确保声音在不同区域的均匀分布和清晰度。
•灯光调试：测试灯光系统的各个元件，调整灯光的亮度、颜色和效果，以达到设计师和业主的预期效果。
灯光音响舞台机械施工组织方案

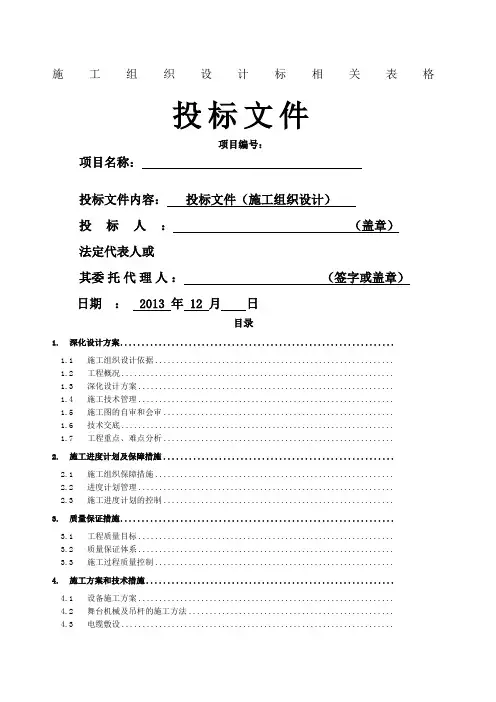

施工组织设计标相关表格投标文件项目编号：项目名称：投标文件内容：投标文件（施工组织设计）投标人：（盖章）法定代表人或其委托代理人：（签字或盖章）日期： 2013 年 12 月日目录1.深化设计方案................................................................1.1施工组织设计依据.........................................................1.2工程概况.................................................................1.3深化设计方案.............................................................1.4施工技术管理.............................................................1.5施工图的自审和会审.......................................................1.6技术交底.................................................................1.7工程重点、难点分析.......................................................2.施工进度计划及保障措施......................................................2.1施工组织保障措施.........................................................2.2进度计划管理.............................................................2.3施工进度计划的控制.......................................................3.质量保证措施................................................................3.1工程质量目标.............................................................3.2质量保证体系.............................................................3.3施工过程质量控制.........................................................4.施工方案和技术措施..........................................................4.1设备施工方案.............................................................4.2舞台机械及吊杆的施工方法.................................................4.3电缆敷设.................................................................4.4防雷与接地...............................................................4.5布线系统及设备安装.......................................................4.6舞台灯光系统设备安装和调试...............................................4.7专业音响系统的设备安装和连接.............................................5.与建设单位、设计单位以及材料供应商的配合、服务方案...........................5.1与建设单位的协调配合.....................................................5.2与其他施工单位的协调配合.................................................5.3与装修单位的配合.........................................................5.4安装、调试前的配合协调...................................................6.安全防护及文明施工措施和方案................................................6.1保证安全生产措施.........................................................6.2文明施工措施.............................................................7.劳动力及施工机械的配置及保证措施............................................7.1劳动力的组织.............................................................7.2施工机具的组织...........................................................7.3工程资料管理.............................................................7.4工程项目成本管理.........................................................8.竣工验收、工程收尾及保修维护阶段的成品保护、工程移交、维护保养等工作和服务的管理措施、服务期限及相应承诺................................................................8.1.完工测试和验收..........................................................8.2成品保护.................................................................8.3成品保护的措施...........................................................9.任何可能的紧急情况和突发事件的处理措施、预案以及抵抗风险（包括工程施工过程中可能遇到得各种风险）的措施..................................................................9.1应急组织机构与职责.......................................................9.2预防和预警...............................................................9.3信息传达.................................................................9.4应急响应.................................................................1.深化设计方案1.1施工组织设计依据◆《xxxx改造工程施工招标文件》◆施工所涉及的施工技术、安全、质量验收等方面的国家部委及北京市建委等制定的规范、标准和法规文件等；◆现场踏勘调查所了解的有关情况和通过调查掌握的有关资料及信息；◆类似工程施工经验及我单位设备、物资资源和经济技术实力等综合施工能力；◆现行相关的国家安装施工、验收规范及质量评定标准；◆长期从事机电工程安装施工的实践经验。
灯光音响工程施工组织设计

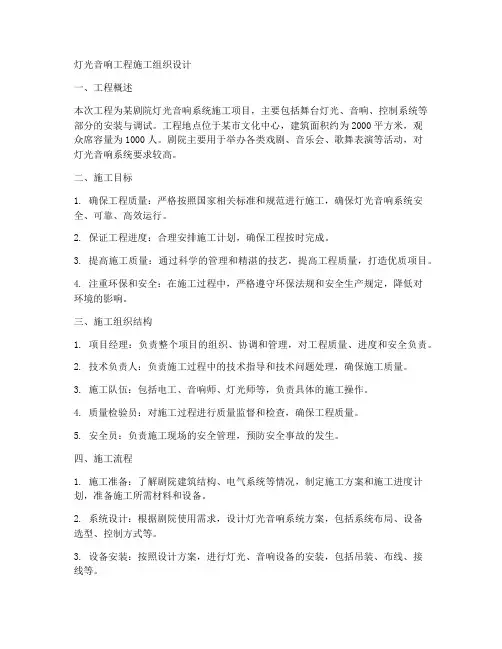

灯光音响工程施工组织设计一、工程概述本次工程为某剧院灯光音响系统施工项目，主要包括舞台灯光、音响、控制系统等部分的安装与调试。
