plc知识点整理
PLC基础知识梳理
包括输入/输出变量、功能块、连接线等，用于构建控制逻辑。
功能块图编程实例
通过实例展示功能块图编程的具体实现过程。
04
PLC通信网络与数据传输来自通信网络基本概念及拓扑结构
通信网络定义
01
由一系列通信设备和传输介质构成，用于实现信息交换和资源
共享的系统。
拓扑结构分类
02
总线型、环型、星型和网状型等，不同拓扑结构具有不同的特
其他辅助模块
如存储模块、扩展模块等 ，用于扩展PLC的功能和 性能。
03
PLC编程语言与指令系统
梯形图（LD）编程语言
梯形图概述
梯形图是一种图形化编程语言，以电路图的形式 表示逻辑控制关系，直观易懂。
梯形图元素
包括触点、线圈、指令盒等，用于实现逻辑控制 功能。
梯形图编程实例
通过简单的实例，展示梯形图编程的基本方法和 步骤。
机器人运动控制系统 的功能
机器人运动控制系统具有多种功 能，如运动控制、轨迹规划、任 务执行、安全防护等。该系统可 以根据机器人的不同需求进行灵 活配置和扩展，提高机器人的运 动精度和效率。
智能楼宇环境监控系统设计案例
智能楼宇环境监控系统概述
智能楼宇环境监控系统是一种基于PLC的监控系统，用于实现对楼宇内环境参数的实时监测和控制。该系统通过PLC 对各种传感器和执行器进行集中控制和管理，实现对楼宇内温度、湿度、空气质量等环境参数的自动调节。
指令表（IL）编程语言
01
指令表概述
指令表是一种类似于汇编语言的 文本编程语言，用于描述PLC的 控制逻辑。
02
指令表基本指令
03
指令表编程实例
包括位操作指令、定时器/计数 器指令、数据比较指令等。
plc考试知识点总结
plc考试知识点总结一、PLC的基本概念：1.什么是PLC？PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于控制自动化系统的设备。
它通过在内部存储器中储存和执行控制程序，从而实现对生产过程的自动控制。
2.PLC的工作原理PLC的工作原理可以简单描述为：在PLC中设置好控制程序，当输入信号满足条件时，PLC会执行相应的控制动作，从而实现对设备或生产过程的自动控制。
3.PLC的结构和组成PLC通常由中央处理器（CPU）、输入模块、输出模块、通信模块、电源模块等部分组成。
其中，中央处理器负责执行控制程序，输入模块负责接收外部信号，输出模块负责控制外部执行器的动作，通信模块用于与其他设备进行通信，电源模块提供电源。
4.PLC的应用领域PLC广泛应用于各个领域的自动化控制系统中，如工厂生产线控制、机器设备控制、商业建筑控制、交通信号控制等。
二、PLC的基本功能：1.输入/输出功能PLC通过输入模块接收来自外部传感器、按钮、开关等设备的信号，并通过输出模块控制外部执行器、继电器、阀门等设备的动作。
2.数据处理功能PLC可以进行逻辑运算、数学运算、比较运算、移位运算等各种数据处理操作，从而实现对输入信号的处理和控制动作的逻辑判断。
3.通信功能PLC可以通过通信模块与上位机、下位机、其他PLC等设备进行数据交换和通信，实现设备之间的协同工作和数据共享。
4.定时功能PLC可以实现对时间的监控和定时操作，如定时控制、时间延时、时间比较等功能。
5.故障诊断功能PLC可以实时监测系统的运行状态，当系统发生故障时可以自动诊断并采取相应的措施，以确保系统的可靠运行。
三、PLC的基本操作：1.PLC的编程软件常用的PLC编程软件有Siemens的STEP 7、Rockwell的RSLogix、Mitsubishi的GX Developer等。
通过这些软件，用户可以编辑、下载、调试PLC的控制程序。
PLC复习-要点总结版
电器的定义：电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。
主令电器有按钮、转换开关等。
位置开关分为直动式、滚动式和微动式。
从接触器的结构特征上如何区分交流接触器与直流接触器？为什么？直流接触器与交流接触器相比，直流接触器的铁心比较小，线圈也比较小，交流电磁铁的铁心是用硅钢片叠柳而成的。
线圈做成有支架式，形式较扁。
因为直流电磁铁不存在电涡流的现象。
电器控制电路的表示方法有：电器原理图、安装接线图和电器布置图三种。
三相异步电机一般有直接启动和减压启动两种方法。
三相笼型电动机的减压启动方法有定子绕组串电阻起动、自耦变压减压启动、星-三角形起动、延边三角形起动等。
电气制动方法有反接制动、能耗制动、发电制动和电容制动等。
PLC的定义：可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计的，它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作命令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。
可编程序控制器及其有关的外部设备，都应按易于与工业控制系统连成一个整体，易于扩充其功能的原则设计。
PLC的硬件结构：中央处理器（CPU）、存储器（ROM、RAM）、输入输出单元（I/O）、电源和编程器。
PLC的软件结构：分为两大部分，一部分为系统监控程序，另一部分为用户程序。
PLC工作原理：采用循环扫描的工作方式。
全过程扫描一次所需的时间称为扫描周期。
PLC工作过程：从内部处理、通信操作、程序输入、程序执行、程序输出，一直循环扫描工作。
PLC工作过程分哪五个阶段？答：分别为内部处理、通信服务、输入采样、程序执行、输出刷新PLC 型号的含义：MRD FX N 322 的含义是：N FX 2系列，输入输出总点数为32点，继电器输出、DC 电源，DC 输入的基本单元。
FX-4EYSH 的含义是：FX 系列，输入点数为零，输出点数为4点，晶闸管输出，大电流输出扩展模块。
plc的基本知识点
plc的基本知识点一、PLC的定义与基本概念。
1. 定义。
- PLC（Programmable Logic Controller），即可编程逻辑控制器。
它是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
- 它采用一种可编程的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。
2. 工作原理。
- 输入采样阶段：PLC以扫描方式按顺序将所有输入端的信号状态读入到输入映像寄存器中存储起来。
在本扫描周期内，这个输入映像寄存器中的数据不会改变，即使外部输入信号状态发生了变化。
- 程序执行阶段：PLC按从左到右、从上到下的顺序对用户程序进行扫描，并根据输入映像寄存器中的数据以及其他内部元件（如辅助继电器、定时器、计数器等）的状态进行逻辑运算，将运算结果写入到对应的输出映像寄存器中。
- 输出刷新阶段：在所有指令执行完毕后，将输出映像寄存器中的状态转存到输出锁存器中，通过输出电路驱动外部负载。
二、PLC的硬件组成。
1. 中央处理单元（CPU）- 功能：是PLC的核心部分，它执行用户程序，进行数据处理、逻辑判断、数值运算等操作，同时还对PLC的内部工作进行协调和控制。
- 类型：不同品牌和型号的PLC，其CPU的性能和功能有所差异。
例如，有的CPU 处理速度快，能够处理复杂的控制算法；有的CPU集成了多种通信接口，方便与其他设备进行通信。
2. 输入输出（I/O）接口。
- 输入接口：用于接收外部设备（如传感器、按钮等）的信号。
常见的输入信号类型有数字量输入（如开关信号的通断）和模拟量输入（如温度、压力等连续变化的信号）。
输入接口电路通常具有光电隔离等功能，以提高抗干扰能力。
- 输出接口：用于将PLC的运算结果输出给外部设备（如继电器、接触器、变频器等）。
输出接口也分为数字量输出（如控制继电器的吸合与断开）和模拟量输出（如输出0 - 10V或4 - 20mA的模拟信号来控制调节阀的开度）。
plc期末知识点总结
plc期末知识点总结一、PLC的结构PLC主要由输入模块、输出模块、中央处理器（CPU）、存储器和通信模块等部分组成。
输入模块用于接收传感器或其他外部设备的信号，输出模块用于控制执行器或其他外部设备的动作，中央处理器负责对输入信号进行逻辑处理，并根据预设的程序控制输出动作。
二、PLC的工作原理PLC通过扫描循环的方式进行工作。
扫描循环包括输入扫描、程序扫描和输出扫描三个主要阶段。
输入扫描阶段将读取输入模块的信号状态，并将其存储在内部的输入寄存器中。
程序扫描阶段将根据所编写的程序逻辑进行运算，并根据结果控制输出模块的状态。
输出扫描阶段将根据输出模块的状态来控制外部设备进行相应动作。
三、PLC的编程语言PLC可以使用多种编程语言进行编程，包括指令列表（Ladder Diagram）、结构化文本（Structured Text）、函数块图（Function Block Diagram）、指令表（Instruction List）和流程图（Sequential Function Chart）等。
其中，指令列表是最常用的编程语言，其采用图形化的逻辑图形式，可以方便地表达程序逻辑。
四、PLC的常见应用PLC广泛应用于各个行业的自动化控制领域。
其中，最常见的应用包括自动化生产线的控制、机械设备的控制、能源管理系统的控制以及建筑物的自动化控制等。
PLC的特点是可编程性强、可靠性高、拓展性强，因此能够适应各种不同的控制需求。
五、PLC的开发流程PLC的开发流程主要包括需求分析、硬件选型、软件开发、系统集成和调试等阶段。
需求分析阶段是对控制需求进行详细的分析和规划，硬件选型阶段是根据需求选择合适的PLC 设备和模块，软件开发阶段是编写控制程序和进行仿真测试，系统集成阶段是将硬件和软件进行结合，调试阶段是对整个系统进行功能测试和性能优化。
六、PLC的性能评估PLC的性能评估主要包括响应时间、稳定性和可靠性等方面。
响应时间是指PLC对输入信号的处理速度，稳定性是指PLC在长时间运行中是否能够保持稳定的控制状态，可靠性是指PLC是否能够在各种恶劣环境条件下正常工作。

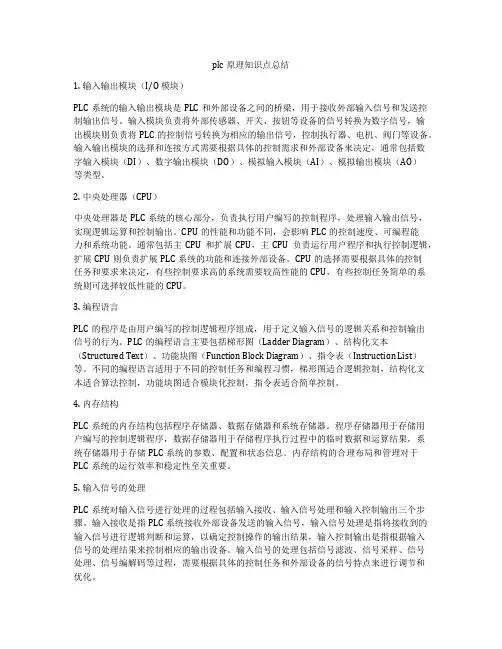

plc原理知识点总结
plc原理知识点总结1. 输入输出模块（I/O 模块）PLC系统的输入输出模块是PLC和外部设备之间的桥梁，用于接收外部输入信号和发送控制输出信号。
输入模块负责将外部传感器、开关、按钮等设备的信号转换为数字信号，输出模块则负责将PLC的控制信号转换为相应的输出信号，控制执行器、电机、阀门等设备。
输入输出模块的选择和连接方式需要根据具体的控制需求和外部设备来决定，通常包括数字输入模块（DI）、数字输出模块（DO）、模拟输入模块（AI）、模拟输出模块（AO）等类型。
2. 中央处理器（CPU）中央处理器是PLC系统的核心部分，负责执行用户编写的控制程序，处理输入输出信号，实现逻辑运算和控制输出。
CPU的性能和功能不同，会影响PLC的控制速度、可编程能力和系统功能。
通常包括主CPU和扩展CPU，主CPU负责运行用户程序和执行控制逻辑，扩展CPU则负责扩展PLC系统的功能和连接外部设备。
CPU的选择需要根据具体的控制任务和要求来决定，有些控制要求高的系统需要较高性能的CPU，有些控制任务简单的系统则可选择较低性能的CPU。
3. 编程语言PLC的程序是由用户编写的控制逻辑程序组成，用于定义输入信号的逻辑关系和控制输出信号的行为。
PLC的编程语言主要包括梯形图（Ladder Diagram）、结构化文本（Structured Text）、功能块图（Function Block Diagram）、指令表（Instruction List）等。
不同的编程语言适用于不同的控制任务和编程习惯，梯形图适合逻辑控制，结构化文本适合算法控制，功能块图适合模块化控制，指令表适合简单控制。
4. 内存结构PLC系统的内存结构包括程序存储器、数据存储器和系统存储器。
程序存储器用于存储用户编写的控制逻辑程序，数据存储器用于存储程序执行过程中的临时数据和运算结果，系统存储器用于存储PLC系统的参数、配置和状态信息。
内存结构的合理布局和管理对于PLC系统的运行效率和稳定性至关重要。
PLC知识点
PLC知识点一、基本知识PART A1.低压电器标准规定，低压电器通常是指工作在交流电压小于（1200V），直流电压小于（1500V）的电路中起通断、保护、控制或调节作用的电器设备。
2.时间继电器按延时方式可分为通电延时型和断电延时型。
3.低压隔离器也称刀开关，品种主要有低压刀开关、和熔断器式刀开关、组合开关3种。
4.电气控制线路根据电路通过的电流大小可分为主电路和控制电路。
5.交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。
6.电气控制线路的表示方法有电气原理图、电气元件布置图和电气安装接线图3种。
7.热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期过载保护。
8.主令电器是在自动控制系统中发出指令或（信号）的电器，用来控制接触器、继电器或其他电器线圈，使电路接通或分断，从而达到控制生产机械的目的。
9.S7-1200PLC的用户程序开发过程主要步骤有新建项目、硬件组态、PLC编程、编译下载和仿真调试。
10.PLC主要由CPU、存储器、I/O设备、扩展单元、外设与通信等部分组成。
PART B11.(F)PLC在程序执行阶段是在用户程序管理下运行的。
12.(T)速度继电器的常闭触点通常在转速小于一定转速时恢复闭合。
13.(T)由于熔断器要断开电路，同样存在电弧熄灭问题。
14.(F)在设计PLC的梯形图时，左母线与线圈之间是否需要触点可以根据需要确定。
15.(T)和继电接触控制图相似，梯形图中也可以理解为有电流流通，即“能流”。
当触点闭合或条件满足时，能量就可“流动”起来。
16.(F)速度继电器的定子与被控电动机的轴固定连接用于测量电机转速。
17.(T)安装刀开关时，刀开关在合闸状态下手柄应该向上，不能倒装和平装，以防止闸刀松动落下时误合闸。
18.(F)S7-1200PLC的扩展模块安装方式灵活，如通信模块可以安装在CPU模块的左右两侧。
plc基础知识
plc基础知识PLC基础知识（一）PLC指的是可编程逻辑控制器，是现代自动化控制系统的重要组成部分。
相比传统的继电器控制系统，PLC具有更高的稳定性、可靠性、灵活性和扩展性。
在工业生产、交通运输、医疗设备等众多领域中，PLC被广泛应用。
1. PLC的基本组成PLC由五个基本部分组成：输入模块、中央处理器（CPU）、存储器、输出模块和编程设备。
其中，输入模块用于输入各种信号，例如传感器信号；中央处理器是PLC的大脑，用于判断输入信号状态并控制输出设备；存储器用于存储用户编写的程序和数据；输出模块用于控制输出设备，例如电机、液压和气动执行机构等；编程设备用于编写和修改PLC程序。
2. PLC的工作原理PLC的工作原理是基于输入信号的状态来判断输出信号的状态。
当输入信号满足一定的逻辑条件时，中央处理器会根据用户编写的程序控制输出模块输出相应的信号。
PLC输入信号一般为数字信号，包括开关量、计数器、计时器等。
开关量指的是只有两种状态（开/闭）的信号，如开关状态、按钮状态等；计数器是一种输入信号，用于产生数值输出，表示一定时间内某一事件的出现次数，例如计数器在生产线上用于计数已经通过的产品数；计时器也是一种输入信号，用于产生时间输出，例如在生产线上用于控制某一步骤的持续时间。
3. PLC的应用领域PLC被广泛应用于各个领域，例如工业自动化控制、交通运输、楼宇自控、空气调节、能源与环境等。
在工业自动化控制领域中，PLC可以用于控制整个生产线，通过检测控制整个流程，提高生产效率和品质。
在楼宇自控领域中，PLC可以用于控制建筑物内的灯光、温度、空调等设备，提高舒适度，降低能源消耗。
4. PLC的优势和不足PLC作为一种高效可靠的控制系统，其优势在于：1) 稳定性：PLC具备稳定性高、抗干扰性强、故障率低、寿命长等特点。
2) 灵活性：PLC可以编写和修改程序，可以灵活的应对各类控制要求。
3) 扩展性：PLC具备可扩展性高等特点，可以随着应用需求的变化而进行升级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
plc知识点整理
PLC知识点整理
PLC，即可编程逻辑控制器（Programmable Logic Controller），是一种用于工业自动化控制的数字计算机。
它采用可编程存储器和执行逻辑指令的微处理器，用于控制各种类型的电气设备和机械设备。
本文将对PLC的相关知识点进行整理。
一、PLC的基本构成
1. CPU：中央处理器，负责程序运行、数据处理等功能。
2. 存储器：分为内存和外存，内存主要用于存储程序、数据等信息，外存主要用于备份程序及数据。
3. 输入模块：将传感器信号转换为数字信号输入到CPU中。
4. 输出模块：将CPU输出的数字信号转换为电信号控制执行机构。
5. 通讯模块：用于与其他设备进行通讯，如人机界面、上位机等。
6. 电源模块：提供电源给整个系统。
二、PLC的工作原理
1. 输入信号经过输入模块转换为数字信号后送到CPU中进行处理；
2. CPU按照程序要求进行逻辑运算，并将结果输出到输出模块；
3. 输出模块将CPU输出的数字信号转换为电信号，并通过执行机构实现对被控对象的控制；
4. 通过人机界面或上位机等设备进行监控和控制。
三、PLC的应用领域
PLC广泛应用于各种自动化设备和生产线中，如：
1. 机床自动化：数控机床、钻床、铣床、磨床等。
2. 工业生产线：汽车生产线、食品加工生产线、电子产品生产线等。
3. 智能楼宇：空调、照明、安防等。
4. 其他领域：交通信号控制系统、水处理系统等。
四、PLC的编程语言
PLC的编程语言主要有以下几种：
1. Ladder Diagram（梯形图）：类似于电路图，使用图形符号表示逻辑关系，易于理解和编写。
2. Function Block Diagram（功能块图）：将程序分解为多个功能块，每个功能块执行特定的操作，可重复使用。
3. Structured Text（结构化文本）：类似于高级编程语言，使用类似于C语言的结构化语法进行编写。
4. Sequential Function Chart（顺序功能图）：类似于状态转移图，用于描述程序执行过程中状态的转换关系。
五、PLC的优缺点
1. 优点：
（1）可靠性高：PLC具有强大的抗干扰能力，适用于恶劣的工业环境。
（2）易于编程：PLC编程语言简单易懂，不需要专业的计算机知识。
（3）可扩展性强：PLC系统可根据需要进行扩展和升级。
2. 缺点：
（1）成本较高：与传统电气控制相比，PLC系统成本较高。
（2）维护难度大：PLC系统故障排除需要专业技术人员进行维护。
六、PLC的常见故障及排除方法
1. 通讯故障：检查通讯线路是否正常连接，通讯参数是否设置正确。
2. 输入输出故障：检查输入输出模块是否正常工作，检查执行机构是
否损坏。
3. 程序错误：检查程序是否有语法错误或逻辑错误，进行调试和修改。
4. 电源故障：检查电源模块是否正常工作，更换损坏的电源模块。
七、总结
通过对PLC的基本构成、工作原理、应用领域、编程语言等方面进行了解和学习，可以更好地掌握PLC自动化控制技术，并在实际应用中发挥其优势，提高生产效率和质量。
同时，了解常见故障及排除方法也有利于提高PLC系统的可靠性和稳定性。
