钢筋混凝土盖板涵施工方案钢筋混凝土盖板涵洞施工方案一、概述K + （1-3.0×2.5）钢筋混凝土盖板涵。
跨径为3.0m，净高2.5m，总长73.61m，使用性质为排水涵。
该涵洞位于，地处较低，汇水面较大。
其结构型式为：基础为整体式现浇25号钢筋混凝土，台墙为浆砌10号40号大面片石，台帽为现浇20号混凝土，盖板为30号钢筋混凝土，进出口的结构型式为八字墙，散水面采用7.5号浆砌片石铺砌，八字墙基础和墙身均为15号现浇混凝土。
此涵洞主要工程量（详见表1-1 工程数量表）为：Ⅰ级钢筋4265.1kg，Ⅱ级钢筋15434.9kg ，盖板30号混凝土141.5m3，基础25号混凝土292.6m3，台帽20号混凝土96.4 m3，台墙10号40号大面片石291.5 m3， 7.5号浆砌片石24 m3，开挖基础土方650 m3。
二、工程进度计划计划开工日期：年月日；计划完工日期：年月日。
共计天。
工程进度计划详见图2-1涵洞进度计划甘特图。
三、施工方案根据涵洞的设计和实际地形地貌，施工前做好改路和施工测量工作，以线路中心线为界将涵洞分左半幅和右半幅两部分分别进行施工。
采用挖掘机开挖涵洞基础，预留20cm人工清基，保持基坑原状土不受扰动；当基坑有水时，及时用水泵抽水，保持基槽干燥。
涵洞基础和盖板的钢筋制作采用集中加工，现场安装；涵洞墙身浆砌部分砂浆严格按照设计配合比现拌现用，随时抽样；涵洞基础、台帽和盖板混凝土采用拌和站集中拌和，混凝土输送车运输至现场进行浇筑。
四、施工工艺钢筋混凝土盖板涵施工工艺流程见图4-1。
五、原材料K48+600钢筋混凝土盖板涵洞施工方案一、概述K48+600（1-3.0×2.5）钢筋混凝土盖板涵。
跨径为3.0m，净高2.5m，总长73. 61m，使用性质为排水涵。
该涵洞位于西峡县丁河镇大沟村三组，地处较低，汇水面较大。
其结构型式为：基础为整体式现浇25号钢筋混凝土，台墙为浆砌10号40号大面片石，台帽为现浇20号混凝土，盖板为30号钢筋混凝土，进出口的结构型式为八字墙，散水面采用7.5号浆砌片石铺砌，八字墙基础和墙身均为15号现浇混凝土。
钢筋混凝土盖板涵专项施工方案
钢筋混凝土盖板涵专项施工方案一、工程概述本工程为具体工程名称，其中钢筋混凝土盖板涵是重要的组成部分。
该盖板涵的设计旨在满足具体功能需求，如排水、通行等，其位置位于具体地理位置。
涵洞的跨径为具体跨径尺寸，涵长为具体长度，进出口形式为详细进出口形式。
二、施工准备1、技术准备熟悉施工图纸，进行技术交底，明确施工工艺和质量标准。
对施工人员进行培训，使其掌握钢筋混凝土盖板涵施工的技术要点和安全注意事项。
2、材料准备水泥：选用具体品牌和型号的水泥，具备质量合格证明，并进行抽样检测。
钢筋：采用具体规格和型号的钢筋，质量符合国家标准，有出厂合格证和检验报告。
砂、石料：选用质地坚硬、级配良好的砂、石料，其含泥量等指标符合规范要求。
模板：采用具体材质和规格的模板，确保模板表面平整、光滑，具有足够的强度和刚度。
3、机械设备准备配备挖掘机、装载机、吊车、混凝土搅拌机、振捣器等机械设备，并确保设备性能良好，运转正常。
4、现场准备测量放线，确定涵洞的位置和轮廓线。
平整场地，修筑施工便道，确保施工车辆和设备通行顺畅。
搭建临时设施，如仓库、工棚等，满足施工人员的生活和工作需要。
三、施工工艺流程1、基础开挖采用挖掘机进行基础开挖，按照设计要求和施工规范控制开挖深度和坡度。
在开挖过程中，注意保护周边的土体和地下管线，避免造成破坏。
当开挖至设计标高后，进行基底承载力检测，若承载力不足，应采取相应的处理措施，如换填、夯实等。
2、基础施工基础模板安装：采用钢模板或木模板，模板安装牢固，拼缝严密，表面平整。
钢筋绑扎：按照设计要求进行钢筋绑扎，钢筋的间距、长度、数量等应符合规范要求。
混凝土浇筑：采用商品混凝土或自拌混凝土，混凝土浇筑应连续进行，分层振捣密实，防止出现蜂窝、麻面等质量问题。
基础养护：混凝土浇筑完成后，及时进行覆盖保湿养护，养护时间不少于 7 天。
3、涵身施工涵身模板安装：涵身模板采用具体模板类型，模板安装应垂直、平整，拼缝严密，支撑牢固。
钢筋混凝土盖板涵施工技术方案
钢筋混凝土盖板涵施工技术方案LK2+268钢筋混凝土盖板涵施工技术方案一、概述LK2+268（1-5.0M）钢筋砼盖板涵，全长14.39M，盖板涵与线路中线成45度斜交。
盖板涵浇筑C20片石砼整体式基础、C20片石砼洞身和C20片石砼进口一字墙，C30钢筋砼盖板、25钢筋砼台帽，三毡二油防水层。
二、盖板涵的施工方法钢筋砼盖板涵一般施工程序为：测量放样→基础开挖→基底验收、处理→基础施工→台身施工→盖板施工→沉降缝、防水层施工→附属工程施工。
（1）施工准备：开工前，根据设计图纸，结合现场实际地形、地质情况，对涵洞、通道的位置、方向、基底尺寸、高程等进行复核、定位。
当涵底设计高、涵位、角度等与实际不符时，经报请设计单位、监理同意后，根据实际作适当调整。
在既有排水沟、渠中修建的涵洞，先挖好排水沟，或在涵洞上游不影响施工的地方挖好集水坑，用污水泵排水，同时根据涵洞基坑四周地形，做好地面防排水工作。
（2）涵洞基础施工：基础开挖采用人工配合机械开挖，石方用小炮松动开挖，人工清基。
开挖过程中，遇有地下水渗出时，在涵洞基坑上下游对称坑角处设集水井，用污水泵集中排水。
如遇基底地基承载力不符合设计要求小于0.3MPa时，经报请设计、监理单位同意后，按要求采取加固处理措施。
当地基承载力满足设计要求大于或等于0.3MPa时，将挖至标高的基底用人工修凿整平，报请现场监理工程师验收合格后，开始放样施工基础。
（3）涵洞墙身施工：C20片石砼墙身采用就地浇筑工艺。
模板采用大块整体钢模板，支立模板时，确保尺寸正确、板面平整、拼缝严密、支撑牢固。
混凝土通过砼运输车由砼拌合站运至现场后，泵送浇筑，采用插入式振动器振捣。
墙身浇筑时注意时刻检查模板的位置，防止跑模、漏浆。
在砼中埋入石块时应符合下列规定：①可埋入厚度不小于150mm的石块，埋入石块的数量不宜超过砼结构体积的25%。
②应选用无裂纹、无夹层且未被烧过的、具有抗冻性能的石块。
③块的抗压强度不应低于30MP a及砼的强度。
钢筋混凝土盖板涵工程施工设计方案

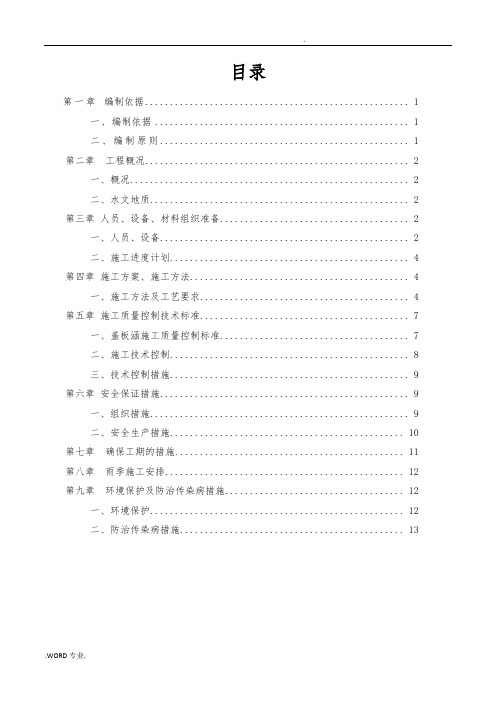

目录第一章编制依据 (1)一、编制依据 (1)二、编制原则 (1)第二章工程概况 (2)一、概况 (2)二、水文地质 (2)第三章人员、设备、材料组织准备 (2)一、人员、设备 (2)二、施工进度计划 (4)第四章施工方案、施工方法 (4)一、施工方法及工艺要求 (4)第五章施工质量控制技术标准 (7)一、盖板涵施工质量控制标准 (7)二、施工技术控制 (8)三、技术控制措施 (9)第六章安全保证措施 (9)一、组织措施 (9)二、安全生产措施 (10)第七章确保工期的措施 (11)第八章雨季施工安排 (12)第九章环境保护及防治传染病措施 (12)一、环境保护 (12)二、防治传染病措施 (13)六威高速LWTJ-1标合同段K1+415车行通道兼排水（钢筋砼盖板涵）施工组织设计第一章编制依据一、编制依据1、都香高速公路六盘水至威宁段第LWTJ-1合同段《两阶段施工图设计》；2、施工设计图纸、设计文件、设计资料和进行的相关技术交底。
3、招投标文件、补遗书、谈判备忘录、现场勘察调查资料；4、《公路桥涵施工技术规》(JTG/T F50--2011)；5、《公路工程标准施工招标文件》（交公路发（2009）221号；6、《公路工程施工定额》2009版；7、《公路工程技术标准》 JTG B01-2003；8、《公路勘测规》JTG C10—2007；9、《公路工程质量检验评定标准》JTG F80/1-2004；10、《公路工程施工安全技术规程》JTJ 076-95；11、交通部、建设部颁发的技术标准、施工规及省交通运输厅颁发的相关规定；12、根据上述规、标准、文件及现场实际情况，结合我公司现有技术装备和施工力量,以及多年从事高原地区复杂地形公路路基、隧道及桥梁施工的丰富经验，针对本工程施工特点，以“保安全、保质量、保工期、促环保、创精品”为目标，编制本施工组织设计。
二、编制原则1、科学部、保证质量、加快进度、缩短工期。
钢筋混凝土盖板涵施工方案
钢筋混凝土盖板涵施工方案内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）宁都至定南（赣粤界）高速公路宁都至安远段新建工程A8 合同段钢筋混凝土盖板涵施工方案江西省交通工程集团公司宁安高速公路项目A8标项目经理部2015年02月 10日目录钢筋混凝土盖板涵施工方案一、编制依据1、宁都至安远高速公路新建工程（A8标段）施工图纸资料；2、当地的气候条件、施工环境及施工现场调查的资料；3、国家、部颁的现行公路工程设计规范、施工规范、公路工程质量评定及验收标准、安全规则等；4、宁安高速公路项目办公室下发的《江西省高速公路项目标准化管理指南（规范化施工标准）》试行版；5、我单位拥有的科技成果、管理水平、技术装备、队伍素质、机械装备、财务实力及多年来在高速公路工程施工中积累的施工经验。
二、工程概况本项目段起自K78+000，止于K90+440，路线总长，沿线共有盖板涵28道，盖板（暗桥）通道23道，钢筋混凝土圆管涵29道。
钢筋混凝土盖板涵结构具体见“盖板涵一览表”。
盖板涵一览表三、施工组织及工期安排1、本工程设立的项目实施组织机构详见下图：2、劳动力及机械设备投入详见劳动力主要机械设备投入表。
劳动力投入表主要机械设备投入表3、工期安排根据招标文件中对工期的要求，结合本项目段的具体情况，我标段钢筋混凝土盖板涵洞计划于2015年1月30日开工，2015年7月30日完工。
四、盖板涵施工工艺及方法1、施工工艺流程盖板涵施工工艺流程图（现浇）盖板涵施工工艺流程图（预制）(2)、做好现场调查工作，为确保工程质量保证工期提供有利条件。
(3)、项目部在施工前召开包括施工班组在内的现场会，对其进行详细的技术交底，确保每道工序交待清楚。
基坑开挖方法采用人工配合机械开挖，一般沿涵洞基础宽度每侧放宽30cm放坡1:开挖基坑，机械开挖至距涵洞需换填基底标高10-20cm处，然后人工清底。
注意不得超挖扰动原状土，整平夯实之后需检测基底承载力是否满足设计要求,满足设计要求进入下一道工序,不满足时在监管工程师的指导下进行基底处理。
钢筋混凝土盖板涵施工方案.

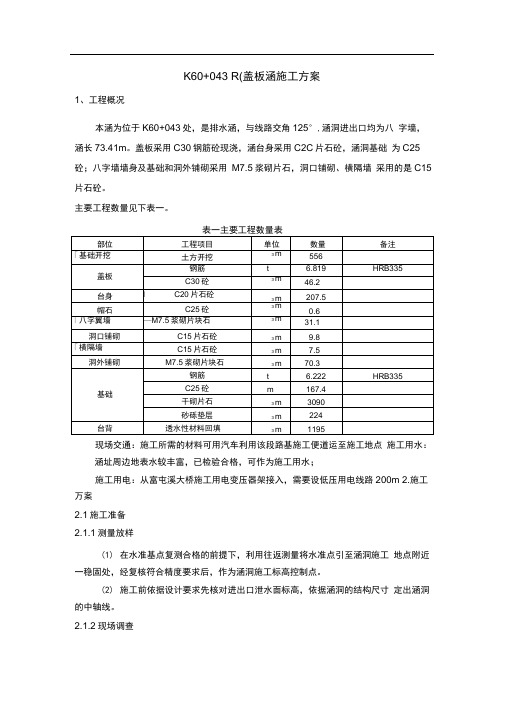

K60+043 R(盖板涵施工方案1、工程概况本涵为位于K60+043处，是排水涵，与线路交角125°,涵洞进出口均为八字墙，涵长73.41m。
盖板采用C30钢筋砼现浇，涵台身采用C2C片石砼，涵洞基础为C25砼；八字墙墙身及基础和洞外铺砌采用M7.5浆砌片石，洞口铺砌、横隔墙采用的是C15片石砼。
主要工程数量见下表一。
表一主要工程数量表现场交通：施工所需的材料可用汽车利用该段路基施工便道运至施工地点施工用水：涵址周边地表水较丰富，已检验合格，可作为施工用水；施工用电：从富屯溪大桥施工用电变压器架接入，需要设低压用电线路200m 2.施工万案2.1施工准备2.1.1测量放样(1)在水准基点复测合格的前提下，利用往返测量将水准点引至涵洞施工地点附近一稳固处，经复核符合精度要求后，作为涵洞施工标高控制点。
(2)施工前依据设计要求先核对进出口泄水面标高，依据涵洞的结构尺寸定出涵洞的中轴线。
2.1.2现场调查依据设计资料及定出的涵洞中线，结合现场实际地形、地质情况，联系监理工程师共同对涵洞的现场地形情况以及排水情况进行了核对。
2.1.3材料准备根据设计和有关施工规范要求选定涵洞施工所需水泥、砂、碎石、片石和钢筋等材料的品种和规格，并按设计和有关规范取样进行原材检验，经检验合格的原材由项目部材料管理人员根据工程进展需要，分期送往施工现场。
2.1.4施工人员和机具所需的管理及施工人员已经到场，各类机具和设备已配齐，性能良好，并已到位。
涵洞施工所需机械设备和人员到位情况见表二。
表二人员、材料、机械设备到位表2.2施工方法2.2.1基坑开挖本涵洞基础挖土方556n3,采用CAT320挖掘机开挖，人工配合成型。
基底预留5~10cn人工修整，确保不扰动基底地质土层。
基坑开挖时现在基坑两侧开挖临时排水沟。
开挖弃土不得妨碍基坑和以后浆砌砌体的施工，弃土堆坡脚距基坑顶缘的距离不得小于基坑开挖深度。
2.2.2 干砌片石施工本涵洞共有干砌片石3090用。
钢筋砼盖板涵施工方案
出护桩，并做好标记以利于桩位的保护。
在施工过程中经常进行复测，防止桩位偏移。
2、基础开挖涵洞基础采用挖掘机开挖土方，人工配合清理及局部的修整。
基坑开挖边坡按1:0.75放坡。
如果基底有滲水，在基底周围挖引水沟和积水井用水泵抽出并排至路基外。
基础开挖完成后，做承载力试验，承载力要求达到160Kpa以上施工方案及主要工艺报审表施工单位：中交第二航务工程局有限公司合同号：TJ-4标出护桩，并做好标记以利于桩位的保护。
在施工过程中经常进行复测，防止桩位偏移。
2、基础开挖涵洞基础采用挖掘机开挖土方，人工配合清理及局部的修整。
基坑开挖边坡按1:0.75放坡。
如果基底有滲水，在基底周围挖引水沟和积水井用水泵抽出并排至路基外。
基础开挖完成后，做承载力试验，承载力要求达到160Kpa以上驻地监理工程师审查意见：驻地监理工程师：日期武汉至深圳高速公路嘉通段TJ-4合同段CK0+370钢筋砼盖板涵施工方案出护桩，并做好标记以利于桩位的保护。
在施工过程中经常进行复测，防止桩位偏移。
2、基础开挖涵洞基础采用挖掘机开挖土方，人工配合清理及局部的修整。
基坑开挖边坡按1:0.75放坡。
如果基底有滲水，在基底周围挖引水沟和积水井用水泵抽出并排至路基外。
基础开挖完成后，做承载力试验，承载力要求达到160Kpa以上编制：复核：审核：审批：中交二航局武汉至深圳高速公路嘉通段TJ-4合同段项目经理部二○一四年三月目录第1章概述 (1)1.1编制依据 (1)1.2编制原则 (1)1.3工程概况 (2)1.4工程数量 (3)第2章施工总体部署 (4)2.1施工计划安排 (4)2.2材料供应情况. (4)2.3电力供应 (5)出护桩，并做好标记以利于桩位的保护。
在施工过程中经常进行复测，防止桩位偏移。
2、基础开挖涵洞基础采用挖掘机开挖土方，人工配合清理及局部的修整。
基坑开挖边坡按1:0.75放坡。
如果基底有滲水，在基底周围挖引水沟和积水井用水泵抽出并排至路基外。
钢筋混凝土盖板涵施工技术方案
钢筋混凝土盖板涵施工技术方案一、工程概况K109+120钢筋砼盖板涵，孔数-孔径为1-2×2.5m，涵上填土高度为7.35m，全长49.55m，涵洞轴线与主线成90°交角，基础为整体式，盖板为预制混凝土盖板，涵洞口两端设八字墙。
二、工期：计划工期31天，自2009年11月6日至12月6日止。
施工横道图详见附表1。
五、主要材料用量：本涵洞的主要材料用量为：带肋钢筋6650.1kg，光圆钢筋204.6kg，C25混凝土283m3，C40混凝土28 m3。
详见附表2。
六、施工工艺及技术措施1、涵洞基础定位及轴线测量放样根据相关要求和规定，进行导线点、水准点的加密工作，并将大部分加密控制点布设在构造物附近，使其真正起到了提高放样精度，便于施工放样的目的。
所有这些测量工作，均须得到监理工程师的监督、检查、复核及认可。
根据设计提供该通道中心桩号及与主线夹角、涵洞基础长度等数据，计算出各部位的坐标，采用索佳全站仪进行实地放样，特别应先定出涵洞轴线位置，便于现场施工人员校核，基础底边线应宽出设计宽度0.50m以上，做为施工操作范围。
顶部应根据基坑土质和开挖深度，选择1：0.75的坡比放坡，或视土质情况而定，保证坑壁稳定。
2、基础开挖基础开挖应符合图纸要求。
当在原有灌溉水流的沟渠修筑时，应开挖临时通道保护好灌溉水流。
开挖前根据放样用石灰线标出基坑平面位置和坡顶放坡线。
基坑用机械配合人工开挖。
人工在坑底四周开挖排水沟，并在端头设置集水井，以排除坑底自由水，保持基坑干燥。
对坑壁不易稳定的基坑应采取临时支挡措施。
挖掘机开挖基坑至距基底设计标高20~30cm时，停止开挖，由人工挂线开挖至设计标高，然后进行地基处理。
在地基检测承载力合格后方可装模浇混凝土。
3、基础模板安装：基底承载力检测合格后在基底铺设一层砂浆进行找平。
然后用墨线标出平面位置即可进行模板安装，模板采用组合钢模，支撑牢固可靠接缝严密平整，在缝隙处填塞海绵或双面胶，内涂脱模剂，脱模剂不要使用废机油。
钢筋砼盖板涵工程施工方案
钢筋混凝土盖板涵施工方案一、工程概况本标段钢筋混凝土盖板涵共11道。
均为整体式基础，盖板为现浇。
基础、台身、盖板强度均为C30。
洞身每隔4-6米设置一道沉降缝，洞口铺砌为M7.5浆砌片石，进出口形式有八字墙、排水沟、竖井三种。
二、编制说明1、编制依据⑴《湛江海湾大桥连接线二期工程公路土建工程两阶段施工图设计》；⑵《湛江海湾大桥连接线二期工程公路土建工程两阶段变更施工图设计》；⑶我公司现有的技术装备、施工能力以及类似工程的施工经验；⑷《公路工程技术标准》JTG B01-2003；⑸《公路工程施工安全技术规程》JTJ076-95；⑹《公路桥涵施工技术规范》JTJ 041-2000⑺《公路工程质量检验评定标准》JTG F80/1-2004；2、编制原则⑴以满足业主及监理要求为原则，通过编制本设计达到优化组织结构；简化工程程序；选择优质高效的施工方法；合理应用人员、机械设备能力；按期完成本公司承包所有任务的目标。
⑵严格贯彻ISO9002质量体系管理标准，奉行质量第一的方针，保证工程全部合格，以创造精品工程。
⑶确保工程如期完成，根据现场实际情况对施工进度计划进行优化，力争提前竣工。
三、施工总进度计划及安排钢筋混凝土盖板涵施工进度计划1、K57+405.8盖板涵计划2012年4月1日开始施工至4月25日结束；2、K56+200盖板涵计划2012年4月5日开始施工至4月30日结束；3、K57+913.3盖板涵计划2012年4月8日开始施工至5月3日结束；4、K60+444盖板涵计划2012年5月15日开始施工至6月5日结束；5、K60+781.3盖板涵计划2012年6月10日开始施工至7月5日结束；6、K61+491盖板涵计划2012年6月20日开始施工至7月15日结束；7、K61+576盖板涵计划2012年7月10日开始施工至8月5日结束；8、K62+640盖板涵计划2012年7月25日开始施工至8月20日结束；9、K63+766盖板涵计划2012年8月5日开始施工至9月1日结束；10、K64+330盖板涵计划2012年8月10日开始施工至9月5日结束；11、K58+906盖板涵计划2012年8月18日开始施工至9月13日结束。
钢筋混凝土盖板涵专项施工方案
钢筋混凝土盖板涵施工方案、施工概述绵竹市金花镇XF17县道跨广岳铁路段改造工程（涵洞工程）共1道涵洞，为钢筋混凝土盖板涵，涵洞桩号为K0+052涵洞布设以考虑涵洞的排洪、灌溉，以此来确定涵洞的孔径、位置、进出口形式。
、施工前提绵竹市金花镇XF17县道跨广岳铁路段改造工程（涵洞工程）施工项目部自2017年6月11日进场后，积极地开展了施工前的准备工作，完成了施工项目部与监理部的临时设施建设工作，施工项目部与监理部的工作都进入了正常状态。
1、施工放样已完成本分部工程的施工复测工作已完成，按规范要求完成了涵洞施工放样，布设了涵洞中桩与纵、横轴线桩，咼程控制桩。
2、涵洞材料试验已完成盖板涵混凝土所用粗集料、细集料、水泥、钢筋等原材料检验、混凝土配合比设计等开工前准备工作均已完成，关于涵洞施工的各项准备工作已完成，具备了涵洞施工的条件。
三、人员及机械安排1、施工工期：拟定于2017年6月17日开工，2017年8月16日完工, 总工期为60天。
2、人员、机械设备：安排了经验丰富的技术人员及足够的施工机械设备、测量仪器等。
四、控制要点:本工程的控制要点：施工放样、模板支撑、混凝土强度、各部位几何尺寸、标高、回填土压实度、洞口顺接。
五、施工工序施工放样一材料试验一混凝土配合比设计一调试一挖基坑一基础施工一墙身施工一台帽施工一八字翼墙施工一盖板预制一吊装盖板一台背回填一各项指标检测钢筋混凝土盖板涵的施工工艺如下:框图说明：施工放样后进行基槽开挖，开挖至设计高程, 格后进行基础下一步工序施工。
六、涵洞施工方法 1施工准备⑴开工前准备了各种原材料。
钢筋、水泥具有出厂质量证明书。
钢筋按不同钢种、等级、 牌号、规格及生产厂家分批验收、分别堆存。
钢筋在运输、储存过程中，避免锈蚀和污染。
钢筋堆置在专门的棚中或施工现场，露天堆置时，采取垫高措施并用篷布加以遮盖。
钢筋混凝土盖板涵的施工工艺框图作相关的承载力检测，检测合⑵配合比设计：按照《绵竹市金花镇XF17县道跨广岳铁路段改造工程(涵洞工程) 》施工图设计要求及有关技术规范要求进行了水泥混凝土配合比设计。
