测绘技术中的激光扫描测量方法介绍

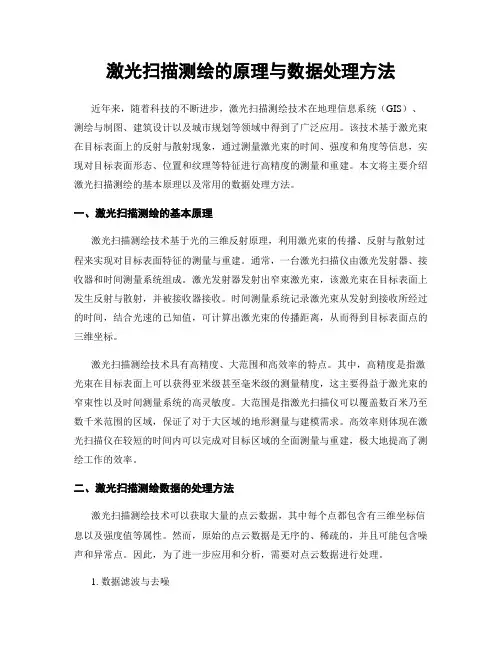

激光扫描测绘的原理与数据处理方法
激光扫描测绘的原理与数据处理方法近年来，随着科技的不断进步，激光扫描测绘技术在地理信息系统（GIS）、测绘与制图、建筑设计以及城市规划等领域中得到了广泛应用。
该技术基于激光束在目标表面上的反射与散射现象，通过测量激光束的时间、强度和角度等信息，实现对目标表面形态、位置和纹理等特征进行高精度的测量和重建。
本文将主要介绍激光扫描测绘的基本原理以及常用的数据处理方法。
一、激光扫描测绘的基本原理激光扫描测绘技术基于光的三维反射原理，利用激光束的传播、反射与散射过程来实现对目标表面特征的测量与重建。
通常，一台激光扫描仪由激光发射器、接收器和时间测量系统组成。
激光发射器发射出窄束激光束，该激光束在目标表面上发生反射与散射，并被接收器接收。
时间测量系统记录激光束从发射到接收所经过的时间，结合光速的已知值，可计算出激光束的传播距离，从而得到目标表面点的三维坐标。
激光扫描测绘技术具有高精度、大范围和高效率的特点。
其中，高精度是指激光束在目标表面上可以获得亚米级甚至毫米级的测量精度，这主要得益于激光束的窄束性以及时间测量系统的高灵敏度。
大范围是指激光扫描仪可以覆盖数百米乃至数千米范围的区域，保证了对于大区域的地形测量与建模需求。
高效率则体现在激光扫描仪在较短的时间内可以完成对目标区域的全面测量与重建，极大地提高了测绘工作的效率。
二、激光扫描测绘数据的处理方法激光扫描测绘技术可以获取大量的点云数据，其中每个点都包含有三维坐标信息以及强度值等属性。
然而，原始的点云数据是无序的、稀疏的，并且可能包含噪声和异常点。
因此，为了进一步应用和分析，需要对点云数据进行处理。
1. 数据滤波与去噪数据滤波与去噪是激光扫描测绘数据处理的首要步骤，目的是去除噪声和异常点，提取合理的地物表面特征。
常见的滤波方法包括简单高斯滤波、中值滤波、滤波网格等。
这些方法可以使得数据更加光滑、准确，并去除干扰信息，为后续处理提供更好的数据基础。
2. 数据分割与分类数据分割与分类是将点云数据划分为不同的地物或目标类别的过程。
测绘技术中的野外数据采集方法介绍
测绘技术中的野外数据采集方法介绍测绘技术在现代社会中起到了非常重要的作用，它能够为国家的规划、管理和发展提供准确的地理信息。
而这些准确的地理信息的获取离不开野外数据的采集。
本文将介绍测绘技术中常用的野外数据采集方法。
一、GPS定位测量GPS（Global Positioning System，全球定位系统）是一种利用卫星进行地面位置测量的技术。
它通过接收来自卫星的信号来确定接收器的位置，并将其坐标数据传输到数据采集设备上。
GPS定位测量广泛应用于测量地理位置、划定边界、绘制地图等方面。
通过使用GPS定位测量，野外数据的采集工作可以更加高效和准确。
二、激光扫描测量激光扫描测量是一种利用激光雷达仪器进行三维野外数据采集的方法。
它通过发射激光束并测量其反射回来的时间来确定物体的位置和形状。
激光扫描测量可以高速地获取大量的点云数据，进而实现对周边环境的精确描述。
这种采集方式广泛应用于测绘、建筑、工程等领域。
三、航空摄影测量航空摄影测量是利用航空器携带的摄影测量仪器进行数据采集的方法。
它通过摄影测量仪器拍摄地面照片，通过地面控制点的测量和影像解算来确定地物的位置和形状。
航空摄影测量具有覆盖范围广、效率高等优点，可以迅速获取大范围地理信息。
四、地面测量技术地面测量技术是指在地面上使用测量仪器进行数据采集的方法。
它通常涉及到使用测距仪、水平仪、经纬仪等测量仪器进行测量，通过测量数据的处理和分析来获取地理信息。
地面测量技术广泛应用于测绘、工程勘察、土地管理等领域。
五、无人机遥感技术无人机遥感技术是指利用无人机携带的遥感设备进行数据采集的方法。
无人机可以携带摄像机、红外测温仪、多光谱相机等设备，通过对地面的拍摄或扫描来获取数据。
无人机遥感技术具有机动灵活、覆盖范围广等优点，可以获取到更加详细和精确的地理信息。
通过上述的介绍，我们可以看到测绘技术中的野外数据采集方法是多种多样的。
不同的方法有着不同的应用场景和优势。
激光扫描测绘方法与技巧
激光扫描测绘方法与技巧激光扫描测绘是一种现代化的测绘技术，它通过激光束来获取地面或物体的三维信息。
这项技术可以广泛应用于建筑、地质勘探、环境监测等领域，具有极高的精度和效率。
本文将介绍激光扫描测绘的方法和技巧，以及在实际应用中的注意事项。
激光扫描测绘的方法主要分为两种：地面扫描和空中扫描。
地面扫描是指将激光扫描仪放置在地面上进行测绘，适用于对小范围地面进行测量。
空中扫描则是将激光扫描仪安装在飞机、直升机等航空器上，可以对大范围地区进行测绘。
这两种方法各有优势和适用范围，具体选择应根据实际情况来决定。
在进行激光扫描测绘时，需要掌握一些技巧。
首先是选择适当的扫描参数。
激光扫描仪的扫描参数包括激光束的角度和密度，不同的参数组合会对测绘结果产生不同的影响。
一般来说，扫描角度越大，扫描密度越高，获取的点云数据就越丰富，但同时也会增加数据处理的难度。
因此，需要根据实际需要和处理能力来选择合适的扫描参数。
其次是正确使用地面控制点。
地面控制点是指已知坐标的点，可以用来校正测绘结果的精度。
在激光扫描测绘中，通常会选择几个地面控制点作为参照，通过与已知坐标进行比对来纠正扫描结果。
因此，在选择地面控制点时，需要遵循一定的规则，如控制点要分布均匀、不受地形和建筑物遮挡等。
此外，激光扫描测绘还需要注意数据处理和分析。
激光扫描仪在测量过程中会生成大量的点云数据，这些数据需要经过处理和分析才能得到有用的结果。
数据处理的主要任务包括点云配准、去噪、分割和拟合等。
在进行数据处理时，需要使用专业的软件和算法，并根据实际需要对数据进行合理的处理和分析。
在实际应用中，激光扫描测绘也存在一些注意事项。
首先是安全问题。
激光扫描测绘使用激光束进行测量，需要注意避免对人身安全造成伤害。
在进行测量时，应采取相应的安全措施，如设置警示标志，限制工作区域等。
其次是环境条件的影响。
激光扫描测绘对环境条件有一定要求，如天气、光照等因素会影响测量结果的准确性。
测绘技术中点云数据的获取与处理方法
测绘技术中点云数据的获取与处理方法导语：随着科技的不断进步，测绘技术在各个领域中发挥着越来越重要的作用。
其中，点云数据的获取与处理是测绘技术中的一项关键工作。
本文将探讨点云数据的获取方法以及处理方法，带您了解测绘技术中点云数据的应用与实践。
一、点云数据的获取方法1.激光扫描测量法激光扫描测量法是一种高精度、高效率的点云数据获取方法。
通过使用激光测距仪，将激光束发射到被测物体表面，并通过接收器接收反射回来的激光束，从而得到点云数据。
这种方法具有非接触、无损伤、高精度的优点，广泛应用于三维建模、地质勘探等领域。
2.摄影测量法摄影测量法是利用摄影测量仪器通过拍摄被测物体的多个角度和位置，从而测量得到点云数据的方法。
通过对不同角度的影像进行匹配和配准，可以得到三维空间中的点云数据。
这种方法适用于大范围的测量，如城市规划、土地利用等领域。
3.结构光测量法结构光测量法是一种通过投射特殊光源模式到被测物体表面，通过相机来捕捉光影变化以获取点云数据的方法。
这种方法具有快速、准确的特点，广泛应用于工业检测、机器人导航等领域。
二、点云数据的处理方法1.点云数据的滤波点云数据通常包含了很多无效或噪声点，需要进行滤波处理。
常用的滤波方法有统计滤波、半径滤波和法线滤波等。
统计滤波通过计算每个点的邻居点的统计信息来去除噪声点；半径滤波通过计算每个点在给定半径内的平均值或中值来去除无效点；法线滤波则通过计算每个点的法线向量来去除异常点。
2.点云数据的配准配准是将多个采集到的点云数据融合成一个整体的过程。
常用的配准方法有ICP（Iterative Closest Point）算法和特征点匹配法等。
ICP算法通过不断迭代优化点云之间的匹配关系，使其最小化距离误差来实现点云配准；特征点匹配法则通过在点云中提取特征点，通过特征点之间的匹配来实现点云配准。
3.点云数据的重建与分析点云数据的重建与分析是将点云数据转化为可视化模型或进行进一步分析的过程。
测绘技术中的激光扫描技术与数据处理方法
测绘技术中的激光扫描技术与数据处理方法一、引言随着科技的不断进步，激光扫描技术在测绘领域的应用越来越广泛。
激光扫描技术通过高频率的激光束扫描目标物体，并通过接收返回的反射信号来获取物体表面的几何信息。
本文将探讨激光扫描技术在测绘中的应用以及相关的数据处理方法。
二、激光扫描技术在测绘中的应用1.地形测量激光扫描技术可用于地形测量，通过扫描地面、建筑物等目标物体来获取其三维坐标信息。
利用激光扫描仪所获取的数据，可以快速高效地绘制出精确的地形图，并为城市规划、土地开发等提供可靠的数据支持。
2.建筑物立面的精确绘制激光扫描技术可以用于建筑物立面的绘制与测量。
传统的测绘方法通常需要人工进行，不仅费时费力，而且存在一定的误差。
而利用激光扫描技术，可以快速地获取建筑物立面的几何信息，保证测量结果的准确性。
3.文物保护与修复对于文物的保护与修复，精确的测量非常重要。
而传统的测量方法存在破坏性较大的缺点。
激光扫描技术可以在不接触目标物体的情况下，通过扫描获取其精确的三维模型，为文物的保护与修复提供了便利。
三、激光扫描数据的处理方法1.点云数据的处理激光扫描技术所获取的数据通常以点云的形式呈现。
点云数据包含大量的点，对于处理和分析来说是一个挑战。
处理点云数据的方法有很多，例如去噪处理、数据过滤、数据配准等。
去噪处理可以通过滑动窗口、曲面拟合等算法进行，以减少噪声的影响。
数据过滤则可以通过阈值或者统计方法进行，以排除异常值。
数据配准则是将多次扫描得到的点云数据进行对齐，以获得更完整的模型。
2.建模方法在处理完点云数据后，需要进行建模以得到更形象的目标物体。
建模方法有很多种，常见的有贝塞尔曲线和多项式拟合。
贝塞尔曲线是一种平滑的函数曲线，可以较好地表示物体的曲线形状。
多项式拟合则是通过寻找最合适的多项式函数来拟合数据点，从而得到较为准确的目标物体模型。
3.纹理贴图纹理贴图是将图像纹理精确地贴在建模后的三维模型上，使其更加逼真。
测绘技术中的激光扫描技术介绍
测绘技术中的激光扫描技术介绍近年来，随着科技的不断发展，测绘技术得到了极大的进步和改进。
其中，激光扫描技术作为一种先进的测绘方法，被广泛应用于各种领域。
本文将就激光扫描技术及其在测绘中的应用进行介绍。
激光扫描技术是一种通过激光器产生的激光束进行快速扫描，获取目标物体的三维空间点云数据的技术。
激光束通过扫描装置对目标物体进行扫描，并记录下激光束射到物体上的时间和位置信息。
通过这些信息，可以计算出激光束从激光器发出到射到物体上的时间，从而得知物体的距离。
再通过多次扫描，可以获取到物体表面上的众多点云数据，从而形成物体的三维模型。
激光扫描技术结合激光雷达和计算机图像处理等技术，广泛应用于测绘、地理信息系统、建筑工程、文化遗产保护等领域。
首先，激光扫描技术在测绘领域有着广泛的应用。
传统的测绘方法需要在地面上设置大量的测量点，并进行测量，这样耗时且精度较低。
而激光扫描技术能够快速获取到目标物体的准确三维坐标信息，大大提高了测绘的效率和精确度。
例如，在道路建设中，激光扫描技术可以对地形进行准确测量，快速获取地形数据，并为道路的设计和施工提供参考。
同样，在城市规划和土地管理中，激光扫描技术可以用于进行精确的地形测绘，并生成数字高程模型，为城市规划提供依据。
其次，激光扫描技术在建筑工程中也有着广泛的应用。
在建筑设计和施工中，激光扫描技术可以快速获取到建筑物的三维模型，为设计师提供详细的信息。
通过激光扫描技术，可以获取到建筑物的平面布置、结构构造以及外观形态等信息，为建筑设计提供参考依据。
同时，在建筑施工中，激光扫描技术可以实时监测建筑物的变形和位移，并及时采取相应的措施进行调整，保证建筑物的质量和安全性。
此外，激光扫描技术在文化遗产保护中也起到了重要的作用。
文化遗产的保护和修复需要对古建筑的结构和状况进行详细的了解。
激光扫描技术能够无损地获取到古建筑的三维信息，包括结构、尺寸和其他特征等。
通过激光扫描技术，可以生成古建筑的精确三维模型，并为保护和修复提供科学依据。
测绘技术中的激光扫描测量原理和实施步骤
测绘技术中的激光扫描测量原理和实施步骤概述：测绘技术是现代科学技术的重要组成部分，而激光扫描测量作为其中的重要手段，在地理信息系统、城市规划、建筑设计等领域具有不可替代的作用。
本文将介绍激光扫描测量的基本原理和实施步骤。
一、激光扫描测量的基本原理激光扫描测量利用激光束对目标进行扫描，通过光的反射和回波时间计算出目标物的距离、方位和高程等信息。
其基本原理可分为激光发射、探测和数据处理三个过程。
1. 激光发射：激光扫描仪通过内部的激光发射装置产生激光束，并对其进行精确的控制。
激光束经过调制、放大和发射后，对目标进行扫描。
2. 探测：激光束照射到目标物表面后，一部分光会被目标物吸收，而另一部分光会被反射回来。
激光扫描仪中的接收装置会接收到回波的强度和时间信息。
3. 数据处理：接收到回波信息后，激光扫描仪会进行数据处理，根据光的回波时间和强度计算出目标物的距离、方位和高程等测量结果。
二、激光扫描测量的实施步骤激光扫描测量的实施步骤通常包括前期准备、实地测量和数据处理三个阶段。
1. 前期准备在实施激光扫描测量之前，需要进行一些前期准备工作。
首先，需要对测区进行调研，了解其地形地貌特征和测量目的，确定测区的范围和重点。
然后，需要选择合适的激光扫描仪和辅助设备，并进行仪器的校准和调试。
2. 实地测量实地测量是激光扫描测量的核心环节。
在进行实地测量时，需要将激光扫描仪安装在合适的位置，确保其对测区进行全面的覆盖。
同时，需要根据具体情况确定扫描仪的扫描参数，包括扫描角度、扫描密度和扫描速度等。
测量过程中，操作人员需要按照规定的路径和顺序进行移动，确保测量数据的准确性和完整性。
3. 数据处理测量数据采集完成后，需要进行数据处理和分析。
首先，需要将采集到的点云数据进行滤波处理，去除噪声和杂乱点，得到清晰的目标物表面特征。
然后，可以根据需要对数据进行配准和坐标转换，将不同位置、不同时间采集的数据进行融合和整合。
最后，可以利用相应的软件和算法对数据进行提取和分析，得到所需的测量结果。
测绘技术中的建筑物立面测量方法详解
测绘技术中的建筑物立面测量方法详解随着现代建筑的日益复杂和多样化，建筑物立面的测量变得愈发重要。
建筑物立面测量是指对建筑物立面地理数据的获取和处理过程。
准确和详尽地测量建筑物立面可以为设计、规划、施工和维护提供重要的参考信息。
本文将详细介绍测绘技术中常用的建筑物立面测量方法以及其原理。
一、激光扫描测量法激光扫描测量法被广泛应用于建筑物立面测量中。
该方法通过使用一束激光发射器发射出的激光束扫描建筑物立面，并利用接收器接收反射回来的激光信号。
通过测量激光的发射和接收时间差以及激光传播速度，可以计算出激光束与建筑物立面之间的距离。
通过激光扫描测量法可以快速、准确地获取建筑物立面的三维点云数据，这些数据可以用于制作立面图、立体模型以及进一步的分析。
二、全站仪测量法全站仪测量法是另一种常用的建筑物立面测量方法。
该方法利用全站仪仪器，通过观测建筑物立面上特定点的坐标来计算出它们的位置。
在测量过程中，全站仪会自动测量水平角和垂直角，并记录下观测点的三维坐标。
通过连续观测多个点，可以绘制出建筑物立面的准确图纸。
全站仪测量法适用于各种建筑物立面的测量，特别是在空间较为狭窄或难以进入的场所。
三、无人机测量法随着无人机技术的发展，无人机测量法在建筑物立面测量中的应用也越来越广泛。
无人机可以搭载高分辨率相机或激光雷达等传感器，对建筑物立面进行航拍或点云扫描。
无人机可以在较短的时间内完成大面积的测量工作，并且可以达到较高的精度要求。
通过对航拍图像或点云数据的处理和分析，可以获取建筑物立面的详细信息，包括尺寸、形状、纹理等。
无人机测量法因其高效性和灵活性，在建筑行业得到了广泛的应用。
四、影像测量法影像测量法是一种通过分析建筑物立面的影像数据来获得立体信息的方法。
在这种方法中，通过多个角度和高度的照片，可以获取建筑物立面的外形信息。
通过对这些照片进行配准和三角剖分，可以得到建筑物立面的点云数据。
影像测量法可应用于较小规模建筑物的单面或多面立面测量，对于保护文物建筑的测量也有独特的优势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测绘技术中的激光扫描测量方法介绍
激光扫描测量是一种基于激光技术和测绘技术相结合的新型测量方法。
它通过利用激光束的高度定位精度和快速扫描能力，能够快速、准确地获取地面、建筑物和其他物体的三维信息。
本文将介绍激光扫描测量的原理、技术特点以及在实际应用中的优势。
一、激光扫描测量的原理
激光扫描测量利用激光器产生的高度单色激光束进行测量。
激光束经过发射器发射后，经由控制系统控制激光束的方向和形状，然后经过扫描装置扫描整个目标区域。
当激光束与地面或物体相交时，激光脉冲会被反射回接收器。
根据激光的发射和接收时间差，可以计算出激光束在空间中的精确位置，从而实现对地面或物体的三维测量。
二、激光扫描测量的技术特点
1. 高精度测量：激光扫描测量具有很高的测量精度，能够实现毫米级别的定位测量。
这使得它在地质勘探、建筑设计和工程测量等领域中有着广泛的应用。
2. 高速测量：激光扫描测量具有快速测量的优势，可以在短时间内获取大量的数据。
相比传统的测量方法，激光扫描测量可以大大提高测量效率，节约时间和人力成本。
3. 大范围测量：激光扫描测量能够对大范围的地面或物体进行测量，无论是平地还是复杂的地形，都能够实现高精度的测量。
这使得它在城市规划、环境监测和地质测绘等领域中有着广泛的应用价值。
4. 非接触测量：激光扫描测量是一种非接触式的测量方法，可以避免人为因素对测量结果的影响。
同时，非接触测量也能够保护测量对象的完整性，减少对其造成的损害。
三、激光扫描测量的应用领域
1. 建筑测绘：激光扫描测量在建筑测绘中有着重要的应用价值。
它可以快速、
准确地获取建筑物的三维信息，包括建筑物的外观形状、内部结构以及地面高度等。
这对于建筑设计、建筑改造和建筑物保护具有重要意义。
2. 地质勘探：激光扫描测量在地质勘探中被广泛应用。
它可以用来获取地质构
造的三维信息，包括地貌特征、地层厚度和地下水位等。
这对于地质灾害预测、矿产资源勘探和环境保护具有重要意义。
3. 城市规划：激光扫描测量在城市规划中也有着重要的作用。
它可以帮助规划
者获取城市的三维模型，包括地面地貌、建筑物高度和道路布局等。
这对于城市规划、交通设计和区域开发具有重要意义。
4. 工程测量：激光扫描测量在工程测量中被广泛应用。
它可以用来进行工程项
目的测量和监测，包括道路工程、桥梁工程和隧道工程等。
这对于工程质量检测和工程进度控制具有重要意义。
总结：
激光扫描测量作为一种基于激光技术和测绘技术相结合的新型测量方法，具有
高精度、高速测量、大范围测量和非接触测量的特点。
它在建筑测绘、地质勘探、城市规划和工程测量等领域中具有广泛应用的价值。
随着激光技术的不断发展和完善，相信激光扫描测量将在未来得到更加广泛的应用。
