母线槽安装技术交底
母线槽安装安全技术交底模板
一、工程概况1. 工程名称：_______2. 施工单位：_______3. 施工部位：_______4. 工程编号：_______5. 交底日期：_______二、施工准备1. 材料准备：（1）封闭式、插接式母线槽；（2）各种规格的型钢、卡件；（3）螺栓、垫圈等附件；（4）樟丹、油漆、电焊条等。
2. 机具准备：（1）液压升降车、脚手架、卷扬机、滑轮、大绳；（2）台虎钳、钢锯、手锤、电钻、电锤、电焊机；（3）液压弯管器、活扳手、厂家专用工具、扭矩扳手等；（4）钢角尺、钢卷尺、水平尺、绝缘摇表等检测机具。
3. 作业条件：（1）室内场所干燥，安装部位的建筑装饰工程应全部结束；（2）室内封闭母线的安装宜在管道及空调工程基本施工完毕后进行；（3）高空作业脚手架搭设完毕，安全技术部门验收合格。
三、施工工艺1. 工艺流程：设备开箱检查→ 支架制作安装→ 封闭、插接母线安装→ 通电测试检验2. 施工要点：（1）母线开箱检查：封闭、插接母线应有出厂合格证、安装技术文件，包装及封闭应良好，母线规格应符合要求，各种型钢、卡具，各种螺栓、垫圈等附件、配件齐全。
（2）支架制作安装：根据设计要求，制作支架并安装到位，确保支架的牢固性。
（3）封闭、插接母线安装：按照设计要求，将母线安装到支架上，确保母线的连接牢固、导电良好。
（4）通电测试检验：在母线安装完成后，进行通电测试，确保母线的正常运行。
四、安全技术交底1. 安全生产方针：认真贯彻执行“安全第一、预防为主、综合治理”的方针政策。
2. 安全注意事项：（1）施工人员必须佩戴安全帽、安全带等个人防护用品；（2）高处作业时，必须使用安全带，严禁攀爬、跳跃等危险行为；（3）施工过程中，注意高空落物，不得随意抛洒；（4）施工时，注意其他专业预留洞口，防止高空坠落；（5）不准乱动电器机械，爱护安全防护设施，服从工地负责人统一安排；（6）施工作业场所有坠落可能的物件，应一律先行撤除或加以固定。
母线槽安装技术交底记录
母线槽安装技术交底记录1. 前言本次安装工程是针对某建筑物的用电系统进行升级改造，其中母线槽是改造中的重要部分。
本文档旨在记录母线槽的安装技术交底过程，以确保安装工程的质量和安全。
2. 母线槽安装2.1 安装场所母线槽安装应在建筑物内的空隙位置进行，应满足以下条件：•有足够空间安装母线槽。
•安装位置应与主干线相对应，且方便电缆的连接。
•安装位置应便于日后的检修和维修。
2.2 安装流程2.2.1 准备工作在安装母线槽之前，应完成以下准备工作：•清理安装场所，确保安装场所干净无尘。
•检查母线槽的数量和型号是否符合设计要求。
•拆卸原有的线路设备和管线。
2.2.2 安装母线槽根据设计方案，确定好母线槽的安装位置和固定方式，然后进行安装，具体流程如下：1.拉线定位：首先在安装位置上拉好放线，确定母线槽的安装位置。
2.固定支架：根据设计方案，将母线槽固定在支架上。
固定过程中，应注意支架的安全、稳定、牢固。
3.连接导体：连接导体应符合设计规范。
在连接过程中，应注意电流的方向是否正确、接头严实、接触良好。
4.检查母线槽的安装情况：在安装完毕后，应进行一次全面的检查，确保母线槽安装位置正确、固定稳定、导线连接良好等。
2.2.3 母线槽的绝缘处理母线槽的绝缘处理应符合设计标准，保证其绝缘性能。
在绝缘处理过程中，应注意以下几点：1.检查母线槽的绝缘层：安装完成后，应进行一次全面的检查，确保绝缘层完好无损。
2.安装绝缘层材料：根据设计方案，确定好母线槽所需的绝缘材料，在绝缘层与支架的接触处加装绝缘材料。
3.检查绝缘效果：在绝缘处理完毕后，应进行一次全面的绝缘效果检查，确保绝缘效果良好。
3. 安全注意事项母线槽作为用电系统中的重要部分，其安装过程应注意以下安全事项：1.严格按照设计方案操作，确保安装质量和安全。
2.在安装过程中，应使用符合标准的工具、材料和设备，避免使用过时、劣质和不合格的材料。
3.在安装过程中，应注意施工现场的安全，避免高空坠落、触电等事故的发生。

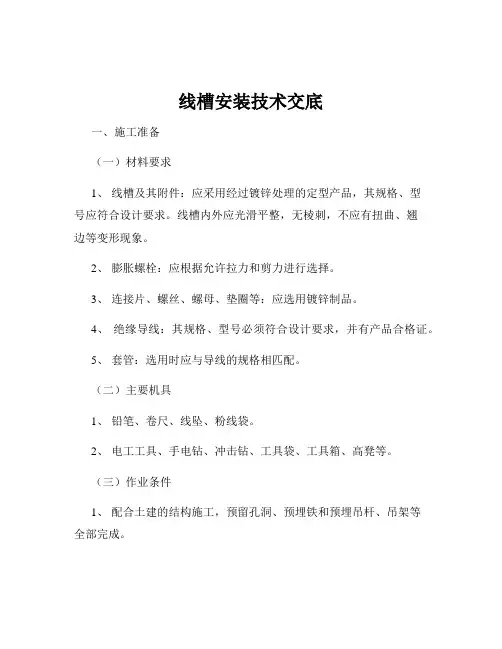

线槽安装技术交底
线槽安装技术交底一、施工准备（一）材料要求1、线槽及其附件：应采用经过镀锌处理的定型产品，其规格、型号应符合设计要求。
线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。
2、膨胀螺栓：应根据允许拉力和剪力进行选择。
3、连接片、螺丝、螺母、垫圈等：应选用镀锌制品。
4、绝缘导线：其规格、型号必须符合设计要求，并有产品合格证。
5、套管：选用时应与导线的规格相匹配。
（二）主要机具1、铅笔、卷尺、线坠、粉线袋。
2、电工工具、手电钻、冲击钻、工具袋、工具箱、高凳等。
（三）作业条件1、配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。
2、顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行线槽敷设及槽内配线。
3、高层建筑竖井内土建湿作业全部完成。
4、地面线槽应及时配合土建施工。
二、操作工艺（一）工艺流程弹线定位→预留孔洞→支架与吊架安装→线槽安装→线槽内配线→线路检查及绝缘遥测（二）弹线定位1、根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线。
2、按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。
（三）预留孔洞根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板拆除后，拆下框架，并抹平孔洞口（收好孔洞口）。
（四）支架与吊架安装1、支架与吊架所用钢材应平直，无显著扭曲。
下料后长短偏差应在 5mm 范围内，切口处应无卷边、毛刺。
2、钢支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有相同坡度。
3、固定支点间距一般不应大于 15～2m。
在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端 500mm 以内应设固定支持点。
4、支架与吊架距离上层楼板不应小于 150～200mm；距地面高度不应低于 100～150mm。
母线槽安装技术交底
母线槽安装技术交底施工企业：XXXX公司№：(津建安表22)工程名称XXXX项目工种电力施工部位母线槽安装交底时间2019年月日摘要：随着现代化工程设施和装备的涌现，各行各业的用电量迅增，尤其是众多的高层建筑和大型厂房车间的出现，作为输电导线的传统电缆在大电流输送系统中已不能满足要求，多路电缆的并联使用给现场安装施工连接带来了诸多不便。
母线槽作为一种新型配电导线应运而生，但在很多人对母线槽的安装却是一知半解，所以写出以下文章来满足这类人群的需要：安装形式：1、通道水平安装，两支架间距≯2500㎜，垂直安装间距≯3600㎜；2、垂直安装，安装支架应与通道侧板配钻孔，采用M6-M8螺栓紧固。
封闭式母线通道安装基本顺序：选定布线方向→固定支架→槽间用四枚螺栓紧固→相间加入母线接头板和绝缘垫→单头螺栓穿入绝缘套管→螺栓穿入母排予置孔→两端紧固→加半装上下盖板→将通道固定在支架上。
安全检测：1、送电前6~35KV母线通道应作50HZ工频耐压验和直流泄露试验，合格后方可投入运行；2、投入运行的母线通道，三个月内年应紧固母线接头螺栓，检查母线接头接触情况；3、投运的母线通道每年至少一次作下列项目的检查：(1)紧固各固定螺栓，尤其是母线接头，观察接头是否有接触不良或过流造成的烧灼现象，并作处理；(2)摇表测试绝缘程度，检查绝缘材料是是否老化；(3)母线通道与接地网的连接；(4)清楚内外部吸收附的灰尘及凝水；母线通道的保管：应放在室内干燥通风处，防止受潮、雨雪侵袭，防止灰尘或异物进入通道. 选择推荐：CCX8系列母线槽CCX8系列母线槽(产自重庆祥泰电气)产品额定工作电压690V 1000V,额定绝缘电压1000V 1500V, 额定电流400A至4000Aÿ频率50Hz,适用于750KW及以上风力发电机组的定子及转子出线专用输电设备。
CCX8系列母线槽是祥泰核心产品之一，能在不同环境下满足不同企业、不同用途等多方面需求。
母线槽安装技术交底
二、操作工艺
2.1工艺流程：
设备点件检查→支架制作安装→封闭插接线母线安装→试运行验收
2.2设备点检：
2.2.1母线安装前，应核对母线规格、型号、电压等级等是否均符合设计要求。检查附件，配件，标识等是否齐全，外壳有无变形，内部有无损伤，技术资料是否齐全。
施工单位
南通四建集团有限公司
交底项目：
母线槽安装
交底人：
接受班组长：
交
底
内
容
三、应注意的问题
3.1.1安装过程中应輕搬輕放，搭接面不得磕碰。
3.1.2母线过结构伸缩缝时也应设置伸缩节。
3.1.3封闭母线安装完毕暂不能送电时应保留原有塑料膜，接头器处也应加保护。
2.5母线安装：
2.5.1母线组装前应逐段进行绝缘测试，组装完毕一节再测试一次，整条母线组装完毕在测试次，其绝缘电阻不得小于10MΩ，并做好每次测试记录。
2.5.2母线之间连接应同心，误差不应超过5mm，连接后不应使母线及外壳受到机械应力。连接器被拧紧时，顶部螺栓头将断开。
工程名称
兰州西客站城市配套二期

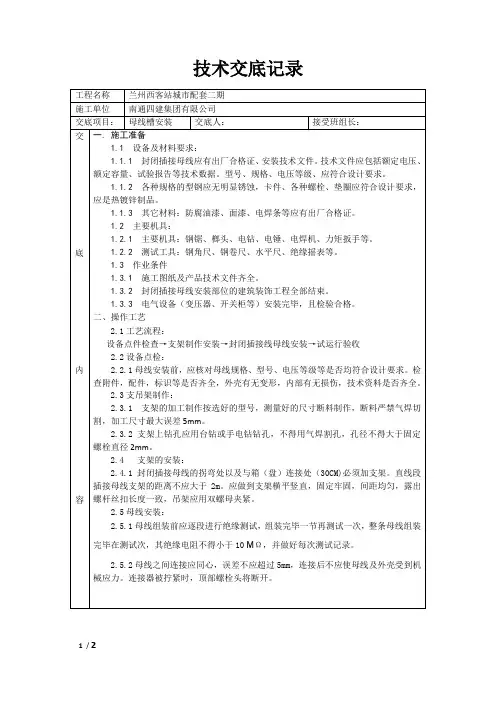

技术交底记录
工程名称
兰州西客站城市配套二期
施工单位
南通四建集团有限公司
交底项目：
母线槽安装
交底人：
接受班组长：
交
底
内
容
一.施工准备
1.1设备及材料要求：
1.1.1封闭插接母线应有出厂合格证、安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级、应符合设计要求。
1.1.2各种规格的型钢ቤተ መጻሕፍቲ ባይዱ无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。

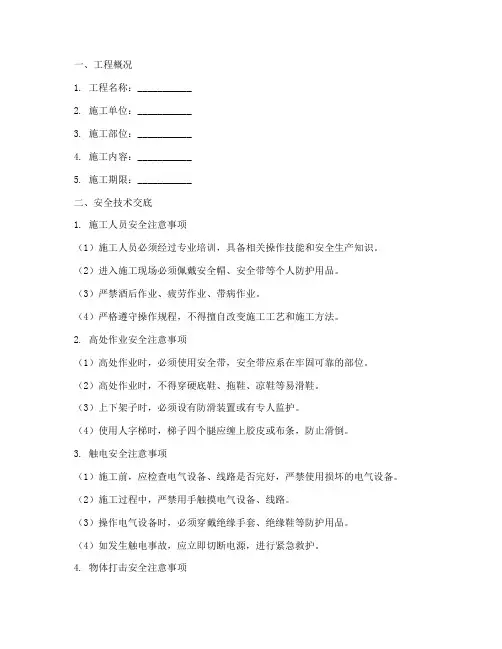

母线安装安全技术交底范本模板
一、工程概况1. 工程名称：___________2. 施工单位：___________3. 施工部位：___________4. 施工内容：___________5. 施工期限：___________二、安全技术交底1. 施工人员安全注意事项（1）施工人员必须经过专业培训，具备相关操作技能和安全生产知识。
（2）进入施工现场必须佩戴安全帽、安全带等个人防护用品。
（3）严禁酒后作业、疲劳作业、带病作业。
（4）严格遵守操作规程，不得擅自改变施工工艺和施工方法。
2. 高处作业安全注意事项（1）高处作业时，必须使用安全带，安全带应系在牢固可靠的部位。
（2）高处作业时，不得穿硬底鞋、拖鞋、凉鞋等易滑鞋。
（3）上下架子时，必须设有防滑装置或有专人监护。
（4）使用人字梯时，梯子四个腿应缠上胶皮或布条，防止滑倒。
3. 触电安全注意事项（1）施工前，应检查电气设备、线路是否完好，严禁使用损坏的电气设备。
（2）施工过程中，严禁用手触摸电气设备、线路。
（3）操作电气设备时，必须穿戴绝缘手套、绝缘鞋等防护用品。
（4）如发生触电事故，应立即切断电源，进行紧急救护。
4. 物体打击安全注意事项（1）施工过程中，注意高空落物，不得随意抛洒。
（2）施工场地应保持整洁，不得随意堆放杂物。
（3）施工人员应时刻注意周围环境，防止物体打击事故发生。
5. 机械伤害安全注意事项（1）操作机械时，必须熟悉机械性能和操作规程。
（2）严禁在机械运转时进行维修、调整。
（3）机械操作人员必须穿戴防护用品，如安全帽、防护眼镜等。
（4）非机械操作人员不得靠近机械作业区域。
三、施工工艺及注意事项1. 施工工艺（1）母线开箱检查：检查母线、型钢、卡件、螺栓、垫圈等材料是否齐全、完好。
（2）支架制作安装：按照设计要求，制作安装支架。
（3）封闭、插接母线安装：按照施工图纸，进行封闭、插接母线安装。
（4）通电测试检验：通电测试母线安装质量，确保母线正常运行。
2. 施工注意事项（1）施工过程中，严格遵守操作规程，确保施工质量。
01-02分项工程质量技术交底卡——电气母线槽安装
GD2301003□□
施工单位
中建四局安装工程有限公司
工程名称
广东全球通大厦（新址）（通信枢纽楼1幢）
分部工程
建筑电气
交底部位
塔楼、裙楼一层至七层及各层强电井
日期
年月日
交
底
内
容
交
底
内
容
1范围
广东全球通大厦（新址）通信枢纽楼1幢机电安装工程的插接式母线安装，本工程插接式母线大约2500m，只有地下一层、西裙二层平面及各层强电井涉及母线安装，但由于地下一层平面内管网复杂，所以施工班组的所有人员，必须认真熟悉动力平面图、系统图以及综合布线图，理解设计的意图，清楚母线走向，在进行母线安装前，特作如下技术交底。
3)封闭式母线插接箱安装高度与井道内配电箱安装高度一致均为1.6m，当插接箱箱体高度大于80cm时，箱体的水平中心线距地为1.6m。
4)封闭式母线垂直安装距地1.8m以下应采取保护措施(电气专用竖井、配电室、电机室、技术层等除外)。
5)封闭式母线穿越防火墙、防火楼板时，应采取防火隔离措施。
6成品保护
4)检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。
(2)支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装：
1)支架制作
a.根据施工现场结构类型，支架应采用角钢或槽钢制作。应采用“一”字形、“L”形、“∪”字形、“T”字形四种形式。
7)呈微正压的封闭母线，在安装完毕后检查其密封性应良好。
5质量关键要求
5.1施工工艺
5.1.1操作工艺
(1)设备点件检查
母线安装安全技术交底
母线安装安全技术交底母线是电力系统中的重要组成部分，其安装施工对于电力系统的稳定运行和电能的平稳输送至关重要，因此在母线安装工作中，必须严格执行相关安全技术规范，保证施工过程安全可靠。
本文将对母线安装工作的安全技术进行交底。
一、施工前准备1.1 在施工前，必须对母线敷设区域进行细致的勘察。
勘察范围包括母线敷设线路、敷设区域的环境、地面材质、地质状况等。
勘察结果必须妥善记录，并根据实际情况制定相应的施工方案。
1.2 施工前，必须组织专业技术人员进行技术交底，明确母线的敷设方式、支吊架的选型和安装方式、接地电阻的计算及施工方法、母线预紧力的控制等。
1.3 施工前，必须对施工现场进行清理，将杂物、堆积物等清除干净，确保施工场地干燥、整洁、无杂物。
二、施工过程中的安全措施2.1 施工期间必须严格按照相关安全操作规程进行施工，在施工现场应设置安全警戒区域，并做好警示标志和警示灯的布置。
2.2 施工现场应配备必要的安全设施和安全保护用品，包括安全带、防滑鞋、防护帽和手套等。
2.3 施工现场应按照母线敷设流程进行施工，严禁超负荷作业和敷设线路交叉施工。
施工人员必须经过专业培训并持有相应的施工证书，才能操作专业设备。
2.4 施工现场应配备相应的自救器材，在发生突发情况时能够采取自救措施。
同时，必须配备足够数量的灭火器、消防水源等灭火设备，确保在施工中发生火灾时及时扑灭。
2.5 母线敷设过程中，必须确保所有施工人员佩戴好安全带，并通过严格控制的方式上下作业。
三、施工后的检查和验收3.1 母线敷设完毕后，必须对整个敷设工程进行全面的检查和测试。
此时应对母线预紧力、支吊架、接地电阻等进行检查，确保施工质量合格。
3.2 在进行检查和测试时，必须采用安全检测仪器，严格按照相关检查标准进行操作，确保检查结果的准确性和可靠性。
3.3 在检查完成后，必须进行全面验收。
验收包括对支吊架、接头、件数、长度、接地电阻等方面进行严格把关，确保施工质量符合安全技术规范要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可燃气瓶同放一处。
（10）尽量使用低噪声或无噪声的施工作业设置，无法避免噪声的施工设备，则应对其采取噪声隔离措施。
（11）施工用料应做到长材不短用，加强科学下料和材料回收利用工作，减少施工废料，节约材料。
（12）严禁在施工过程中戴耳机听音乐，接听或拨打电话，如接听或拨打电话应立即停止施工到安全区域接听或拨打。
（13）安装用的梯子应牢固可靠，梯子放置不应过陡，其与地面夹角以60°为宜。
（14）材料要堆放整齐、平稳，并防止磕碰。
（15）作业人员在施工前应参加相关应急预案培训，全面了解应急预案相关内容，熟悉自身职责、应急程序和现场处置措施。
（16）施工现场遇到突发事故或险情（兆），应第一时间停止施工或采取紧急措施后撤离现场，并立即上报值班人员。
六、绿色施工
1、职业健康
（1）生活区、办公区内应安装制冷和采暖等设施，以利夏季防暑降温和冬季保暖。
（2）生活办公区室内外卫生要经常打扫，保持地面整洁干净，日常用品摆放整齐，保持室内通风，空气良好。
（3）按照项目部规定要求，统一存放垃圾，严禁随地丢弃垃圾。
（4）一旦接触粉尘、有毒有害气体等危险施工环境的作业人员，第一时间要保护好自身安全，并立即进行上报，在经历过相关事故或参加过类似危险环境的演练和培训有关人员，可以采取合理措施消除危险和排除隐患。
（5）对噪音超标的机械设备，应采取降噪措施。
机械和运输车辆经过施工现场时，严禁长时间鸣笛。
（6）对长时间接触噪音的有关施工作业人员，要加强个人保护，如可佩戴耳塞消除影响。
（7）生产作业人员使用的劳保用品，生产许可证、产品合格证和安全鉴定证等资料必须齐全，确保产品的质量和使用安全。
（8）施工作业人员必须按照规定配齐劳保用品，并佩戴上岗。
闲杂人等不得进入施工现场。
（9）对不按规定佩戴劳保用品的上岗作业人员进行批评教育，并责令整改，对屡教不改的作业人员，采取罚款、甚至驱逐出场等有关措施予以惩罚。
（10）夏季防暑、冬季防冻，施工作业人员要采取好预防措施，如夏季使用防暑药品，冬季准备好防冻药品。
做好个人预防接种工作，搞好环境卫生，切断蚊蝇等媒介生物滋生源。
（11）发生突发性高危疾病、人员意外伤害或出现疫情突发状况时，应启用应急预案，立即上报，确保病人和伤员及时到院就医，密切接触人员立即就地隔离。
2、环境保护
（1）现场加工场地进行硬化,设专人负责每日洒水和清扫，保持清洁湿润。
（2）除锈场所设置围挡。
（3）松散型物料运输与贮存，采用封闭措施。
（4）材料分类堆放，一端齐平。
（5）所有工序做到工完场清，工序作业中产生的垃圾严禁乱扔乱放。
2 内容较多时本表作为首页，交底内容可续页。
