需求驱动的软件体系结构设计
软件体系结构与软件架构
软件体系结构与软件架构作为一名软件工程师，无论是在学术界还是工业界，软件体系结构和软件架构都是我们必须要熟悉并掌握的重要知识点。
不仅如此，软件体系结构和软件架构还被视为软件开发生命周期中最关键的决策点。
本文将从什么是软件体系结构和软件架构、软件体系结构和软件架构之间的关系、软件架构对软件开发生命周期的影响以及当前流行的软件架构模式等多方面对软件体系结构和软件架构进行详细探讨。
一、什么是软件体系结构和软件架构软件体系结构和软件架构是软件开发过程中最重要的两个概念，它们建立了软件设计的基础，可以理解为软件的设计蓝图。
软件体系结构是指软件系统中组件、模块、接口和它们之间的关系，而软件架构则是指软件系统的高层结构和组成方式，即系统在结构上的解决方案。
可以看出，软件体系结构和软件架构是密不可分的概念，一个好的软件架构必须基于一个合理的软件体系结构，二者相互影响、相互依存。
二、软件体系结构和软件架构之间的关系软件体系结构和软件架构之间的关系是紧密相连的。
软件架构是由软件体系结构派生而来的，软件架构决定了软件体系结构的多个方面，例如组件、模块、接口和应用程序的架构模式等。
在软件开发过程中，软件架构起到了至关重要的作用。
它决定了软件系统的性能、可维护性、可重用性、可扩展性等方面，因此，软件架构的设计应该尽早开始，这也是我们说软件架构是软件开发过程中的决策点的原因。
三、软件架构对软件开发生命周期的影响软件架构不仅仅是为软件系统提供了一个高层次的结构，它还影响到了整个软件开发生命周期，从需求分析和设计到实现和维护都有重要的作用。
首先，软件架构有助于对需求进行分析和界定。
在软件开发过程中，软件架构定义了软件系统的范围和需求。
因此，软件架构可以帮助我们定义功能需求，以及在交付的软件系统中哪些功能将被包括。
其次，软件架构为系统设计提供了一个框架。
设计应当被视为软件架构上的一个节点，它是在软件开发的初期阶段最重要的部分。
软件架构指定了系统的大部分建设策略和规则，因此，它对系统的设计产生了深远的影响。
如何进行软件架构设计和开发
如何进行软件架构设计和开发软件架构设计和开发是构建高质量软件系统的关键步骤。
一个好的软件架构可以帮助我们理清系统的结构和组织，使得软件系统具有可扩展性、可维护性和可重用性。
下面，我将详细介绍软件架构设计和开发的步骤。
1. 需求分析首先，我们需要明确软件系统的需求和目标。
这包括功能需求、非功能需求和约束条件等。
通过与用户和相关利益相关者的沟通，我们可以全面了解软件系统的需求，以便在后续的架构设计和开发过程中进行指导。
2. 架构设计在需求分析的基础上，我们可以开始进行架构设计。
架构设计是指确定系统的整体结构和组织，包括软件组件之间的关系、模块化和层次结构等。
以下是一些常用的架构设计模式：a) 分层架构：将软件系统划分为多个层，每个层负责不同的功能b) 客户端-服务器架构：将软件系统划分为客户端和服务器端，实现分布式处理c) 事件驱动架构：通过事件和消息进行组件之间的通信和协同d) 微服务架构：将软件系统拆分为多个独立的服务，每个服务处理一个小的业务功能3. 选择合适的编程语言和技术在进行软件架构设计和开发之前，我们需要选择适合的编程语言和技术。
编程语言和技术的选择应该根据系统的需求和目标、开发团队的经验和技能来确定。
一些常用的编程语言和技术包括Java、Python、.NET、Spring Framework、Node.js等。
4. 模块化开发在进行架构设计和开发之前，我们还需要将软件系统划分为多个模块进行开发。
每个模块负责处理一个小的功能或任务。
模块化开发可以提高开发效率，减少代码的重复和冗余。
5. 设计模式的应用在开发过程中，我们还应该考虑使用一些常用的设计模式来解决特定的问题。
设计模式是一种常见的解决方案，可以帮助我们实现可重用、可扩展和可维护的代码。
6. 进行代码实现和调试在进行代码实现之前，我们应该先进行详细的设计和规划。
这包括开发任务的分解、接口和数据结构的定义等。
在实现代码的过程中，我们需要遵循编码规范和最佳实践，确保代码的可读性和可维护性。
软件架构——精选推荐

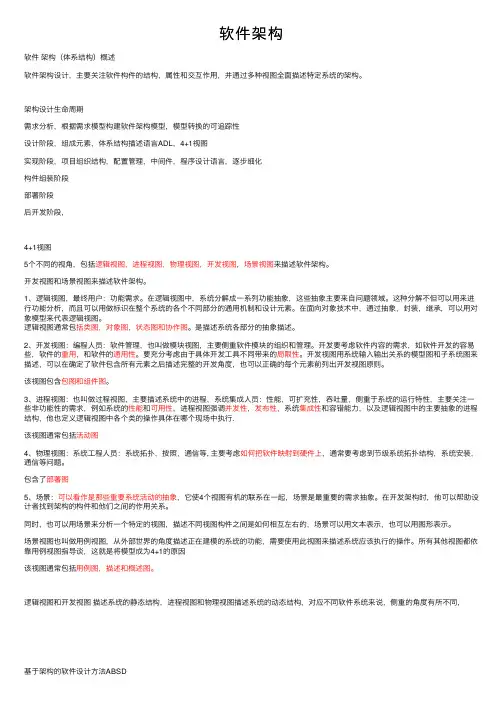

软件架构软件架构（体系结构）概述软件架构设计，主要关注软件构件的结构，属性和交互作⽤，并通过多种视图全⾯描述特定系统的架构。
架构设计⽣命周期需求分析，根据需求模型构建软件架构模型，模型转换的可追踪性设计阶段，组成元素，体系结构描述语⾔ADL，4+1视图实现阶段，项⽬组织结构，配置管理，中间件，程序设计语⾔，逐步细化构件组装阶段部署阶段后开发阶段，4+1视图5个不同的视⾓，包括逻辑视图，进程视图，物理视图，开发视图，场景视图来描述软件架构。
开发视图和场景视图来描述软件架构。
1、逻辑视图，最终⽤户：功能需求。
在逻辑视图中，系统分解成⼀系列功能抽象，这些抽象主要来⾃问题领域。
这种分解不但可以⽤来进⾏功能分析，⽽且可以⽤做标识在整个系统的各个不同部分的通⽤机制和设计元素。
在⾯向对象技术中，通过抽象，封装，继承，可以⽤对象模型来代表逻辑视图。
逻辑视图通常包括类图，对象图，状态图和协作图。
是描述系统各部分的抽象描述。
2、开发视图：编程⼈员：软件管理，也叫做模块视图，主要侧重软件模块的组织和管理。
开发要考虑软件内容的需求，如软件开发的容易些，软件的重⽤，和软件的通⽤性。
要充分考虑由于具体开发⼯具不同带来的局限性。
开发视图⽤系统输⼊输出关系的模型图和⼦系统图来描述，可以在确定了软件包含所有元素之后描述完整的开发⾓度，也可以正确的每个元素前列出开发视图原则。
该视图包含包图和组件图。
3、进程视图：也叫做过程视图，主要描述系统中的进程，系统集成⼈员：性能，可扩充性，吞吐量，侧重于系统的运⾏特性，主要关注⼀些⾮功能性的需求，例如系统的性能和可⽤性，进程视图强调并发性，发布性，系统集成性和容错能⼒，以及逻辑视图中的主要抽象的进程结构，他也定义逻辑视图中各个类的操作具体在哪个现场中执⾏.该视图通常包括活动图4、物理视图：系统⼯程⼈员：系统拓扑，按照，通信等, 主要考虑如何把软件映射到硬件上，通常要考虑到节级系统拓扑结构，系统安装，通信等问题。
软件体系结构
软件体系结构在软件开发过程中，软件体系结构是一个至关重要的概念。
软件体系结构是指软件系统中的各个组件、模块和它们之间的关系。
一个优秀的软件体系结构可以提高软件系统的可维护性、可扩展性和可重用性，同时也有利于降低开发成本和提高软件质量。
软件体系结构的定义软件体系结构是指软件系统中各个部分相互之间的组织方式。
它包括软件系统中的组件、组件之间的关系，以及这些组件和关系在整体上所形成的结构。
软件体系结构描述了软件系统的整体结构，以及各个组件之间的相互作用。
软件体系结构的重要性软件体系结构在软件开发过程中起着至关重要的作用。
一个良好的软件体系结构可以帮助开发人员更好地理解软件系统的结构和设计，从而更容易进行软件开发、测试、部署和维护。
此外，良好的软件体系结构还可以提高软件系统的性能、可靠性和安全性，降低软件开发和维护的成本。
软件体系结构的组成一个软件系统的体系结构通常由以下几个组成部分组成：1.组件（Components）：软件系统中的各个部分。
2.接口（Interfaces）：组件之间进行通信和交互的方式。
3.关系（Relationships）：描述组件之间的依赖关系，如依赖、引用、调用等。
4.约束（Constraints）：对组件之间交互的限制条件。
5.配置（Configurations）：软件系统中各个组件的布局和部署方式。
软件体系结构的类型软件体系结构可以分为多种类型，常见的软件体系结构包括：•分层体系结构：软件系统按层次结构组织，每一层负责不同的功能。
•客户端-服务器体系结构：软件系统分为客户端和服务器，客户端负责用户界面，服务器负责处理业务逻辑。
•面向服务的体系结构：软件系统以服务为中心，各个组件之间通过服务进行通信和交互。
•事件驱动体系结构：软件系统通过事件进行通信和控制。
•管道和过滤器体系结构：软件系统通过一系列过滤器进行数据处理。
软件体系结构的设计原则在设计软件体系结构时，需要遵循一些设计原则，以确保软件系统的质量和可维护性：1.模块化：将软件系统划分为多个独立的模块，每个模块负责一个特定的功能。
软件体系结构
软件体系结构软件体系结构是指软件系统中各个组件之间的关系和结构的抽象描述。
它是构建软件系统的基础，对软件系统的设计和开发起着重要的指导作用。
本文将从软件体系结构的定义、目标和应用领域等方面对其进行详细的介绍。
一、软件体系结构的定义软件体系结构是指软件系统中各个组件之间的关系和结构的抽象描述，它包括软件系统的静态结构和动态行为。
静态结构是指软件系统中组件的组织方式和相互之间的关系，动态行为是指软件系统中组件的交互方式和相互之间的通信方式。
二、软件体系结构的目标软件体系结构的目标是实现软件系统的可重用性、可维护性、可扩展性和可伸缩性。
可重用性是指软件系统中的组件能够被多次使用，可维护性是指软件系统中的组件能够被轻松地修改和维护，可扩展性是指软件系统能够根据需求进行功能的扩展，可伸缩性是指软件系统能够根据需求进行性能的扩展。
三、软件体系结构的应用领域软件体系结构广泛应用于各个领域的软件系统开发，特别是大型跨平台和分布式系统的开发。
在金融领域，软件体系结构被应用于交易系统和风险管理系统的开发；在电子商务领域，软件体系结构被应用于在线购物系统和支付系统的开发；在物流领域，软件体系结构被应用于供应链管理系统和运输管理系统的开发。
四、软件体系结构的基本原则软件体系结构的设计应遵循以下基本原则：1. 模块化：将软件系统分为独立的模块，每个模块只负责特定的功能，通过接口进行通信和交互。
2. 松耦合：各个模块之间的依赖应尽量降低，避免模块之间的紧密耦合，以提高系统的灵活性和可维护性。
3. 高内聚：模块内部的各个元素之间应紧密关联，功能相关的元素应放在同一个模块中，以提高系统的内聚性。
4. 分层：将软件系统分为多个层次，每个层次负责不同的功能，上层层次通过接口调用下层层次的功能。
5. 可伸缩性：系统的设计应考虑未来的扩展需求，能够根据需求进行功能和性能的扩展。
六、软件体系结构的设计方法软件体系结构的设计方法有很多种，常用的有面向对象的体系结构设计方法、服务导向的体系结构设计方法和领域驱动设计方法。
《软件体系结构实用教程》课件第1章
·可修改的构件。可修改的构件可以进行版本替换。如果 对原构件修改错误、增加新功能，可以利用重新“包装”或 写接口来实现构件的替换。这种构件在应用系统开发中使用 的比较多。
13
第1章 软件重用与构件技术
图1-1 重用驱动的软件开发过程
14
第1章 软件重用与构件技术
应用者重用关心利用可重用构件来建立新系统，它包括 以下几个步骤：
(1) 寻找候选的可重用的构件，由它们来产生软件生命周 期每一阶段的交付。
(2) 对候选构件进行评价，选择那些适合于在本系统内重 用的构件。
10
第1章 软件重用与构件技术
1.1.3 重用驱动的软件过程 1．软件重用失败的原因 尽管软件产业从本质上是支持重用的，但到目前为止，
很少有成功实施重用的公司。主要原因有以下几点： (1) 缺乏对为什么要实施重用的了解。 (2) 认为重用没有创造性。 (3) 管理者没有对重用承担长期的责任和提供相应的支持。 (4) 没有支持重用的方法学。
(4) 根据构件重用时的形态，分为动态构件和静态构件。 动态构件是运行时可动态嵌入、链接的构件，如对象链接和 嵌入、动态链接库等；静态构件如源代码构件、系统分析构 件、设计构件和文档构件等。
23
第1章 软件重用与构件技术
(5) 根据构件的外部形态，将构成一个系统的构件分为以 下5类：
·独立而成熟的构件。独立而成熟的构件得到了实际运行 环境的多次检验，该类构件隐藏了所有接口，用户只需用规 定好的命令使用即可，例如数据库管理系统和操作系统等。
软件体系结构风格
软件体系结构风格软件体系结构风格是指在软件系统的设计中，通过一系列的模式、原则和规范来组织和管理系统的各个组成部分之间的关系和交互方式。
不同的体系结构风格可以根据不同的需求和目标来选择和应用，从而达到更好的系统可扩展性、可重用性和可维护性。
下面将介绍几种常见的软件体系结构风格。
分层体系结构是将软件系统划分为几个相互独立的层次，每个层次都靠近系统的用户界面。
每个层次都依赖于较低层次，并提供给更高层次的功能。
这种风格可以实现系统的可复用性和可重用性，使得不同层次的变更不会影响到其他层次的结构和功能。
客户端-服务器体系结构是将软件系统划分为两个主要部分：客户端和服务器。
客户端负责与用户交互和显示信息，而服务器负责处理业务逻辑和数据存储。
这种风格可以实现系统的分布式处理，提高系统的性能和可伸缩性。
面向对象体系结构是将软件系统划分为一组相互协作的对象，并通过消息传递来进行通信和交互。
每个对象都具有自己的状态和行为，并通过继承和组合来扩展和重用现有的对象。
这种风格可以实现系统的可维护性和可拓展性，提高系统的复杂性和可重用性。
事件驱动体系结构是基于事件和事件处理的软件设计方法。
系统中的各个组成部分都可以作为事件的发布者或订阅者，通过触发事件和处理事件来实现系统的功能和交互。
这种风格可以实现系统的松散耦合和可扩展性，提高系统的灵活性和响应性。
数据驱动体系结构是基于数据流和数据处理的软件设计方法。
系统中的各个组成部分都可以作为数据的生产者或消费者，通过传递数据和处理数据来实现系统的功能和交互。
这种风格可以实现系统的高效率和低耦合，提高系统的可重用性和可维护性。
总结起来，软件体系结构风格是指在软件系统的设计中，根据不同的需求和目标选择和应用一系列的模式、原则和规范来组织和管理系统的各个组成部分之间的关系和交互方式。
通过选择适合的风格，可以提高系统的可扩展性、可重用性和可维护性，从而更好地满足用户的需求。
软件设计与体系结构知识点
软件设计与体系结构知识点软件设计与体系结构是软件开发过程中非常重要的两个环节。
设计是指通过分析需求，确定软件系统所需的各个组成部分及其相互关系，以及确定各个组成部分的详细设计方案的过程。
体系结构是指软件系统的整体架构，包括各个组件之间的关系，以及软件系统与外部环境的交互方式。
软件设计的主要知识点包括：1.需求分析：分析用户需求，明确软件系统的功能、性能、可靠性等方面的要求。
2.设计原则：包括开放封闭原则、单一职责原则、里氏替换原则、接口分离原则等。
3.设计模式：是一套被反复使用的、经过验证的、用来解决在软件设计过程中常见问题的解决方案。
常见的设计模式有工厂模式、单例模式、观察者模式、策略模式等。
4.UML（统一建模语言）：是一种用于软件系统建模的标准化语言。
包括用例图、类图、时序图、状态图等。
5.架构模式：是一种包含一组满足特定需求的技术决策，指导解决软件系统中基本设计问题的模式。
常见的架构模式有分层架构、客户端-服务器架构、发布-订阅架构等。
软件体系结构的主要知识点包括：1.分层架构：将软件系统分为若干层，每一层负责处理特定的功能或任务，层与层之间通过接口进行通信。
2.客户端-服务器架构：将软件系统分为客户端和服务器两部分，客户端向用户提供界面和交互功能，服务器处理客户端发送的请求并返回相应结果。
3.分布式架构：将软件系统的各个组件分布在不同的物理节点上，通过网络进行通信。
4.微服务架构：将软件系统拆分为若干个小型服务，每个服务负责一个特定的功能，通过接口和消息进行通信。
5.事件驱动架构：系统中的各个组件通过发布-订阅模式进行通信，一个组件发生变化时通知其他相关组件。
在实际应用中，软件设计与体系结构的知识点通常会结合起来使用，以满足软件系统的需求。
同时，不同的项目可能有不同的设计与体系结构要求，开发人员需要根据具体项目的需求来选择适合的设计和架构模式。
