碎石桩地基处理施工方案
振冲碎石桩地基处理施工方案
振冲碎石桩地基处理施工方案一、引言振冲碎石桩地基处理是一种常用的地基处理技术，适合于土质较差、承载力较低的场地。
本施工方案旨在详细描述振冲碎石桩地基处理的施工流程、施工方法和施工要求，以确保施工过程的安全、高效和质量。
二、施工流程1. 前期准备a. 制定施工计划，明确施工范围和时间节点。
b. 调配所需的施工机械、设备和材料。
c. 安排专业技术人员进行施工现场勘察和土质分析，确定碎石桩的规格和布置方案。
2. 施工准备a. 清理施工现场，确保施工区域无障碍物和杂物。
b. 搭建施工暂时设施，包括办公室、生活区和仓库等。
c. 检查振冲碎石桩机械设备的运行状态，确保其正常工作。
3. 桩位标定a. 根据设计要求，在地面上标定碎石桩的位置和间距。
b. 使用测量仪器进行精确测量，确保桩位的准确性。
4. 碎石桩施工a. 按照设计要求，使用振冲碎石桩机将碎石桩振入地下。
b. 控制振冲碎石桩的振入深度和密度，以满足设计要求。
c. 确保振冲碎石桩的垂直度和水平度，避免桩身变形和倾斜。
5. 碎石桩检测a. 使用超声波或者其他适合的检测方法，对振冲碎石桩进行质量检测。
b. 检测桩身的长度、直径和密度，确保其符合设计要求。
6. 碎石桩后处理a. 根据实际情况，对碎石桩进行后处理，如清理桩顶、修整桩身等。
b. 检查碎石桩的质量，确保其符合设计要求。
7. 施工记录和验收a. 记录施工过程中的关键参数和数据，包括振冲碎石桩的振入深度、密度和质量检测结果等。
b. 进行施工验收，确保施工质量符合相关标准和规范。
三、施工方法和要求1. 振冲碎石桩机的选择和调试要符合相关标准和规范，确保其工作稳定和安全。
2. 振冲碎石桩的振入速度和振动频率应根据土质情况进行调整，以保证施工效果。
3. 振冲碎石桩的振入深度和间距应符合设计要求，避免过度振入或者间距过大。
4. 施工现场应设置警示标志和安全防护措施，确保施工人员的安全。
5. 施工过程中要及时清理碎石桩周围的杂物和泥浆，保持施工现场的整洁。
碎石桩施工方案1
碎石桩施工方案1
一、引言
碎石桩作为一种重要的地基处理工艺，在基础施工中扮演着重要的角色。
本文将介绍碎石桩的施工方案，并详细阐述施工步骤、施工要点以及质量控制措施。
二、施工准备
在进行碎石桩施工前，需要进行必要的准备工作，包括准备施工机械设备、准备施工人员、确定施工方案以及对现场进行勘察和布置。
三、施工步骤
1.机械设备安装: 首先，将碎石桩施工所需的机械设备按照规定安装到
位。
2.基坑开挖: 在施工现场进行基坑开挖，确保基坑尺寸符合设计要求。
3.碎石桩灌注: 将碎石桩的材料通过管道输送至基坑中，逐层灌注，确
保每一层的材料充实。
4.振捣浇筑: 使用振捣机进行碎石桩的浇筑，确保桩体的密实性。
5.养护处理: 对新浇筑的碎石桩进行养护处理，以保证桩体的强度和稳
定性。
四、施工要点
•灌注均匀: 在碎石桩施工过程中，要保证材料的灌注均匀，避免出现空隙。
•振捣效果: 振捣机的工作要均匀，确保桩体的密实性。
•养护条件: 对碎石桩进行养护处理时，要注意保持充足湿度，确保桩体的养护质量。
五、质量控制措施
在碎石桩施工中，要严格执行质量控制措施，包括施工过程中的实时监控、施工记录的完善、以及后续的验收工作，确保碎石桩的质量达到设计要求。
六、总结
通过本文的介绍，我们了解了碎石桩施工方案1的施工步骤、施工要点以及质量控制措施。
在实际的碎石桩施工中，需要严格按照规定的程序和要求进行施工，以确保基础工程的质量和安全性。
碎石桩的施工方案完整
碎石桩的施工方案完整碎石桩施工是一种常见的地基加固方法，适用于土质松软、草坪或沼泽地等地形条件较差的区域。
下面是一份完整的碎石桩施工方案，包括材料准备、设备配置、施工步骤和质量控制等内容。
1.材料准备：- 碎石：选择适合地理和土壤条件的碎石材料，一般要求粒径为50-150mm。
-水泥：用于制作混凝土砌块，一般使用标号为P.O42.5的普通硅酸盐水泥。
-钢筋：用于加固桩身，根据地基承载力要求和设计要求选用适当直径和长度的钢筋。
-砼搅拌机、碎石机、吊车等设备：用于现场施工作业。
2.设备配置：根据施工规模和地形条件，配置相应的设备和工具。
主要包括砼搅拌机、碎石机、吊车、挖掘机和钢筋加工机等。
同时还需配备必要的安全设备，如安全帽、安全绳、护目镜等。
3.施工步骤：-土方开挖：根据设计要求，在桩基位置挖掘适当大小的基坑，清除松散土壤和垃圾，确保基坑底部平整。
-扎线定位：使用放线仪器对桩基进行精确定位，确保桩基的位置和高程符合设计要求。
-挖孔：使用挖掘机进行挖孔作业，根据设计深度和直径要求进行挖掘。
挖出的土方要及时清理，确保孔内壁面光滑。
- 碎石填充：将挖出的土方清除后，逐层向孔内填充碎石，每层碎石的厚度一般为200mm左右。
填充碎石的过程中需用振动器或水平板压实，确保填充密实。
-浇筑砼砌块：在碎石填充到一定高度后，进行砼砌块浇筑。
将水泥、砾石和骨料按一定比例混合均匀，倒入砌块模具中，用振动器震实，并在顶部安装钢筋。
-桩身加固：砼砌块浇筑完成后，在顶部的砌块上钻孔，并根据设计要求加固钢筋。
将钢筋的一部分延伸至地表以上，用于与上部结构连接。
-施工完工：待砼砌块充分干燥和固化后，施工完工。
如有必要，对施工现场进行清理、平整和恢复。
4.质量控制：-控制碎石质量：对选用的碎石材料进行质量检验，并确保其符合设计要求。
如有必要，进行实验室试验以评估碎石的力学性能。
-控制土方开挖：准确控制基坑的开挖范围和深度，确保基坑底部的平整度和水平度。
振冲碎石桩施工方案
振冲碎石桩施工方案1. 引言振冲碎石桩施工是一种常用的地基处理技术，适用于软弱土层地基的加固和加固。
本文档将详细介绍振冲碎石桩施工的方案和施工流程。
2. 工程准备在开始振冲碎石桩施工之前，需要进行以下准备工作：•确定施工地点，并进行地质勘察和土壤测试。
•制定详细的工程施工方案，包括振冲碎石桩的数量、尺寸和布置。
•确定施工所需的设备和材料，并进行采购和运输。
•安排工作人员，并进行相关培训。
3. 施工过程振冲碎石桩施工的主要步骤如下：3.1 桩基准备在施工前，需要对桩基进行准备工作：1.清理施工区域，清除杂物和浮土。
2.根据设计要求，确定振冲碎石桩的位置和布置。
3.在施工区域设置基坑，并进行基坑支护。
4.根据设计要求，在基坑底部设置垫层，以保证桩基的稳定性。
3.2 设备安装和调试在施工前，需要安装和调试振冲设备：1.搭建振冲设备平台，并进行安全检查。
2.安装振动锤和振冲管，并进行调试和校准。
3.检查振冲设备的运行状态，确保设备正常工作。
3.3 振冲碎石桩施工进行振冲碎石桩施工的具体步骤如下：1.将振冲锤的震动频率和冲击能量设置为适当的数值。
2.将振冲管插入桩位，使其与地面垂直，并用导向装置对准。
3.开始振冲，控制振冲锤的工作时间和冲击能量，以达到设计要求。
4.振冲过程中，监测桩的沉入和沉头，确保桩的下沉速度和深度符合要求。
5.在振冲过程中，根据需要逐层加入碎石，以提高桩的密实度和承载能力。
6.振冲完成后，进行桩顶修整，修剪桩头，使其达到设计要求的高度和平整度。
3.4 检验和验收振冲碎石桩施工完成后，需要进行检验和验收工作：1.检查每根振冲碎石桩的尺寸、位置和几何形状，确保符合设计要求。
2.进行桩基质量检测，包括桩身和碎石的密实度和承载能力。
3.对施工记录和相关文件进行整理和归档。
4.完成振冲碎石桩的验收和结算手续。
4. 安全措施在振冲碎石桩施工过程中，需要采取以下安全措施：1.施工现场设置明显的安全警示标志和安全防护设施。
碎石桩专项施工方案
碎石桩专项施工方案
一、项目背景
碎石桩是一种常用的地基处理方法，可用于较软土层中提高承载力和稳定性。
本文旨在探讨碎石桩专项施工方案，确保工程顺利进行。
二、工程准备
1.确定施工范围和数量。
2.准备所需材料和设备，包括碎石料、振捣机、挖掘机等。
3.制定施工计划，安排施工人员和监管人员。
三、施工步骤
1. 立桩
1.在确定的位置开挖桩孔，深度设置根据设计要求确定。
2.将碎石料填入桩孔中，用振捣机振实碎石料。
2. 打桩
1.利用振捣机或其他设备将碎石料连续打入桩孔中，直至桩底或设计要
求的深度。
2.按设计要求控制打桩的密实性和强度，确保碎石桩质量。
3. 修整
1.检查碎石桩的垂直度和偏差，根据需要进行修整或矫正。
2.确保碎石桩底部平整，达到设计要求。
四、施工质量控制
1.定期检查碎石桩的密实性和强度，保证桩身质量达标。
2.在施工过程中随时记录施工情况和质量数据，及时处理异常情况。
五、安全注意事项
1.施工现场要设置警示标识，避免他人误入。
2.施工人员要佩戴好安全帽、安全鞋等安全装备，确保施工安全。
3.在振捣碎石料时，要注意防护措施，避免振捣机跳动导致安全事故。
六、总结
通过实施以上碎石桩专项施工方案，可以有效保证施工质量，提高碎石桩的承载力和稳定性。
在实际操作过程中要严格按照设计要求和工艺规范执行，确保工程质量和施工安全。

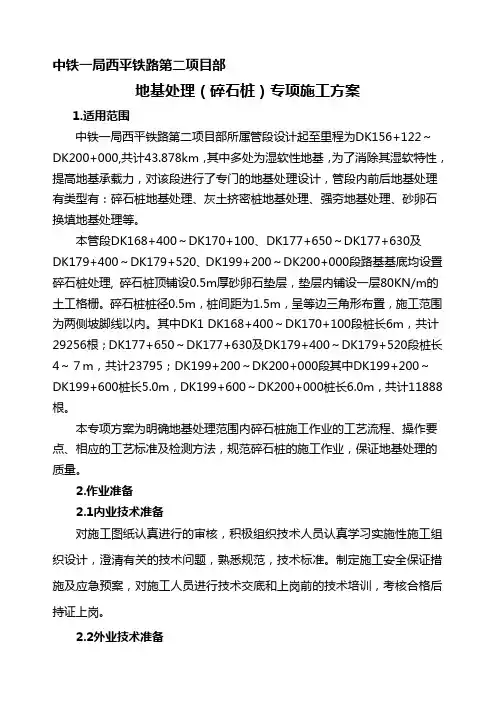

地基处理(碎石桩)专项施工方案
中铁一局西平铁路第二项目部地基处理（碎石桩）专项施工方案1.适用范围中铁一局西平铁路第二项目部所属管段设计起至里程为DK156+122～DK200+000,共计43.878km，其中多处为湿软性地基，为了消除其湿软特性，提高地基承载力，对该段进行了专门的地基处理设计，管段内前后地基处理有类型有：碎石桩地基处理、灰土挤密桩地基处理、强夯地基处理、砂卵石换填地基处理等。
本管段DK168+400～DK170+100、DK177+650～DK177+630及DK179+400～DK179+520、DK199+200～DK200+000段路基基底均设置碎石桩处理, 碎石桩顶铺设0.5m厚砂卵石垫层，垫层内铺设一层80KN/m的土工格栅。
碎石桩桩径0.5m，桩间距为1.5m，呈等边三角形布置，施工范围为两侧坡脚线以内。
其中DK1 DK168+400～DK170+100段桩长6m，共计29256根；DK177+650～DK177+630及DK179+400～DK179+520段桩长4～７m，共计23795；DK199+200～DK200+000段其中DK199+200～DK199+600桩长5.0m，DK199+600～DK200+000桩长6.0m，共计11888根。
本专项方案为明确地基处理范围内碎石桩施工作业的工艺流程、操作要点、相应的工艺标准及检测方法，规范碎石桩的施工作业，保证地基处理的质量。
2.作业准备2.1内业技术准备对施工图纸认真进行的审核，积极组织技术人员认真学习实施性施工组织设计，澄清有关的技术问题，熟悉规范，技术标准。
制定施工安全保证措施及应急预案，对施工人员进行技术交底和上岗前的技术培训，考核合格后持证上岗。
2.2外业技术准备认真核对施工图纸，收集现场的施工数据并和施工图对照，如有不一致的地方及时更正。
对施工范围内的障碍物及时的清楚，并处理好和当地的用地关系。
3.施工技术要求(1)先施两侧的桩，然后再施工中间的桩。
基础处理(碎石桩)施工方案
基础处理(碎石桩)施工方案基础处理（碎石桩）施工方案1. 概述本文档旨在提供基础处理（碎石桩）施工方案的相关信息和指导。
该方案适用于土地基础处理过程中使用碎石桩的项目。
2. 目标基础处理（碎石桩）施工方案的目标是确保项目基础的稳定性和可靠性。
具体目标包括：- 确保碎石桩的合理设计和施工；- 提供碎石桩施工过程中的操作指南；- 保证施工期间的安全性；- 提供质量控制措施。
3. 方案流程本方案的主要流程包括以下几个步骤：1. 前期准备：调查土地情况并制定施工计划。
2. 确定碎石桩设计：根据土地情况和项目需求，确定碎石桩的规格、数量和布置方式。
3. 材料准备：采购合适的碎石和相关辅助材料。
4. 地基处理：在基础施工前，对地基进行必要的处理，如挖掘、排水等。
5. 碎石桩施工：按照设计要求，使用合适的机械设备将碎石桩嵌入地基中。
6. 质量控制：通过检测和测量，确保施工质量符合标准要求。
7. 安全措施：采取必要的安全措施，保证施工期间的安全性。
4. 施工要点在实施基础处理（碎石桩）施工方案时，需要注意以下要点：- 碎石桩的规格和数量应根据土地情况和工程要求进行合理设计。
- 施工过程中应使用合适的机械设备，确保碎石桩的嵌入深度和垂直度符合设计要求。
- 在施工过程中，应及时清理碎石桩周围的杂物和泥土，保证碎石桩与地基的良好连接。
- 施工期间需加强安全管理，如设置警示标志、佩戴安全装备等。
5. 资源和时间安排基础处理（碎石桩）施工方案所需的资源和时间安排如下：- 人力资源：根据项目规模和工期安排合适的施工人员。
- 机械设备：选用适合碎石桩施工的机械设备，并保证其正常运行。
- 材料资源：采购合适的碎石和辅助材料，确保施工所需。
- 时间安排：根据项目计划制定合理的施工时间安排，保证施工进度。
6. 质量控制措施为保证基础处理（碎石桩）施工的质量，应采取以下质量控制措施：- 定期进行施工现场检查，确保施工符合设计要求。
- 对碎石桩进行抽样检测，检验其质量是否达标。
最全碎石桩抛石碎石换填大石封底软基处理施工方案
最全碎石桩抛石碎石换填大石封底软基处理施工方案一、方案概述本施工方案适用于软弱地基的处理，通过进行碎石桩、抛石、碎石换填、大石封底等工程操作，以提升软基地基承载能力，增加地基的稳定性。
二、施工工艺流程1.碎石桩施工（1）在地基软弱区域开挖碎石桩孔，孔径一般为300mm，深度根据地基情况确定，一般为2-3米。
（2）将碎石桩孔中的泥沙清理干净，确保桩孔内壁光滑。
（3）在碎石桩孔中加设钢筋或钢管，以增加桩的承载力。
（4）将碎石装入碎石桩孔中，采用振动锤或重锤等方式进行碾实，确保碎石充实，桩身形成一定的密实度。
（5）重复以上步骤，逐个挖孔施工，完成碎石桩施工。
2.抛石施工（1）先对软基地表进行清理，除去表层杂物和泥沙。
（2）将抛石土料均匀铺设在软基表层，厚度一般为30-50cm。
（3）采用轧压或碾压机对抛石土进行振实，以提升抛石层的密实度和承载能力。
（4）重复以上步骤，逐段进行抛石施工，确保整个软基表层都被抛石土覆盖。
3.碎石换填施工（1）在需要处理的软基区域开挖碎石换填坑，坑底较平整，坑壁垂直。
（2）根据地基情况，选择合适的规格的碎石进行填充，填充高度一般为1-2米，每层碎石厚度不超过30cm。
（3）每层碎石填充后需进行碾压或振实处理，以提升碎石层的密实度。
（4）重复以上步骤，逐层填充碎石，直至达到设计要求。
4.大石封底施工（1）在软基表层上选择质量较好的大石材料进行覆盖，以增加软基表层的承载能力。
（2）大石的规格一般为0.5-1m，厚度约为30cm。
（3）将大石块均匀铺设在软基表层，确保覆盖整个地基面。
（4）用重锤或振动机进行碾实，让大石与软基表层紧密结合，形成稳定的封底层。
三、安全措施1.施工人员必须穿戴好安全帽、防护鞋等个人防护用品。
2.施工现场要设置有效的警示标志，防止他人误入施工区域。
3.施工过程中，禁止乱堆乱放杂物，保持工地整洁。
4.施工机械使用前应进行检查，确保安全可靠。
5.进行挖孔、填土等操作时，要注意周围的土体是否存在塌方等危险情况，严禁人员靠近挖孔或坑壁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、工程概况 (5)
1.1 地理位置 (2)
1.2 地质条件 (5)
1.3 主要工程量 (8)
二、编制依据 (9)
三、项目组织机构 (9)
3.1 项目部组织结构 (9)
3.2 施工人员组织设计表 (9)
3.3 项目机构人员职责 (9)
四、施工方案及工艺 (11)
4.1 施工前的准备工作 (11)
4.2 施工机具设备 (11)
4.3 施工工序及工艺流程 (11)
4.4 桩位布置平面图 (12)
4.5 施工横道图 (12)
五、质量控制措施 (12)
5.1 关键工序质量控制 (12)
5.2 重要部位质量控制 (13)
5.3 振冲复合地基质量检测 (13)
六、安全施工措施 (13)
七、文明施工措施 (14)
xx氧化铝配套建设氯碱项目
场地地基加固工程
一、工程概况
1.1 地理位置
拟建xxxxxxxxx项目位于xx省xx市xxx，xx有限公司拟为xx铝业的80万吨/年氧化铝项目配套建设10万吨/年烧碱、12万吨/年聚氯乙烯装置，项目建设厂址选定在紧靠氧化铝东北侧区域内，拟选厂址占地约500亩，项目已经xx省发展和改革委员会备案，项目先后被列为xx省2009年、2010年“三个一百”新开工重点建设项目和2011年“三个一百”在建重点项目。
本次根据设计要求，主要对场地内拟建的锅炉房、OVM装置、生产消防水池及空压制氮厂房的天然地基承载力达不到设计要求，必须对其进行处理。
根据场地条件，拟选用碎石桩作复合地基处理，设计要求处理后复合地基承载力特征值达到180kPa。
1.2 地质条件
根据钻探地质情况，钻孔控制深度范围内，地层有四段岩土体组合：第一段为第四系人工堆积层（Q4ml），第二段第四系冲、洪积沉积物（Qal+pl），第三段为残坡积层（Qel+dl），第四段为石炭系中统威宁组（C2w）灰岩。
根据成因类型和沉积韵律，将岩土层自上而下描述如下：
第四系人工堆积层（Q4ml）第一段
第①层：素填土
褐红色、灰黄色，主要成份为黏土，稍湿，松散~稍密，经一定压实处理，呈可~硬塑状，属新近回填土，局部含少量碎石及植物根系。
压缩系数a1-2=0.13~0.69（MPa-1），平均值0.34（MPa-1），属中偏高压缩性土，具不均匀性，地表开裂明显。
场区较连续分布，层顶标高1395.45~1405.24m，揭露层厚0.20~23.10m，平均厚4.17m。
第四系冲、洪积沉积物（Qal+pl）第二段
第②1层：黏土
褐红色、棕红色，可塑状，稍湿，干强度高，韧性高，摇振无反应，含少量砂砾，局部为砾砂，结构稍松散，手压易崩解。
压缩系数a1-2=0.16~0.52（MPa-1），平均值0.36（MPa-1），属中偏高压缩性土（以中等压缩性土为主）。
场区较连续分布，层顶标高1381.72~1400.08m，揭露层厚0.60~7.80m，平均厚2.60m。
第②2层：黏土
灰色、深灰色，软塑状，湿，干强度高，韧性高，摇振无反应，局部含少量有机质，偶含枯木残块，断面较新鲜。
压缩系数a1-2=0.41~0.83（MPa-1），平均值0.61（MPa-1），属高压缩性土。
场区较连续分布，层顶标高1386.16~1393.56m，揭露层厚1.00~7.80m，平均厚3.00m。
残坡积层（Qel+dl）第二段
第②层：红黏土
褐红色、棕红色，坚硬~硬塑状，以硬塑为主，稍湿，干强度高，韧性中等，摇振无反应，孔隙较大，结构稍松，手压易崩解。
场区较连续分布。
场区较连续分布，层顶标高1380.78~1405.05m，揭露层厚0.50~11.90m，平均厚3.08m。
第③层：红黏土
褐黄色、褐红色，硬塑，局部可塑，稍湿，含少量铁锰氧化物及风化砾石，局部夹含较多泥岩风化残余碎屑。
干强度高，韧性高，摇振无反应，结构密实，土质较均一，局部夹孤石，孤石为强~中风化灰岩。
场区较连续分布，层顶标高1359.76~1404.86m，揭露层厚
0.40~33.60m，平均厚11.99m。
第③１层：黏土
褐黄色、浅黄色，硬塑，稍湿，含少量泥岩风化残余碎块，局部泥岩层理面明显。
干强度高，韧性高，摇振无反应，结构密实，土质较均一。
场区较连续分布，层顶标高1366.54~1397.56m，揭露层厚1.00~25.50m，平均厚6.55m。
第④层：红黏土
褐红色、褐黄色，可~软塑，局部软塑，稍湿~湿，干强度高，韧性高，摇振无反应，刀切面光滑，偶含灰岩风化残余碎砾。
局部夹孤石，为强~中风化灰岩。
场区仅局部地段揭露，层顶标高1361.05~1397.27m，揭露层厚0.30~16.00m，平均厚3.61m。
石炭系中统威宁组（C2w）灰岩第四段
第⑤1层：强风化钙质泥岩夹细砂岩
深灰色、紫红色、灰黄色，属软岩，含粉砂质结构，泥钙质胶结，薄层状构造，节理、裂隙发育，取芯多呈碎块状、碎石土状，风化差异明显，岩石破碎，岩体基本质量等级分类为Ⅴ类，遇水软化慢。
场区仅局部地段揭露，层顶标高1364.11~1402.05m，揭露层厚0.40~27.80m，平均厚12.05m。
第⑤层：强风化灰岩
浅灰色、灰白色，粉晶结构为主，少量细晶鲕粒结构，块状、层状构造。
节理、裂隙发育，取芯多呈碎块状、碎石夹土状，岩石质量较差，岩体基本质量等级分类为Ⅴ类。
场区较连续分布。
场区较连续分布，层顶标高1350.77~1404.57m，揭露层厚0.20~8.30m，平均厚1.20m。
第⑥层：中~微风化灰岩
浅灰色、灰白色，属较硬岩，粉晶结构为主，少量细晶鲕粒结构，块状、巨厚层状构造，局部钻孔层间夹方解石团块，节理、裂隙一般
发育，取芯多呈柱状，少量碎块状，RQD约75~90%，岩石质量属较好的，岩体基本质量等级分类为Ⅱ类，场区连续分布。
场区较连续分布，层顶标高1350.27~1404.17m。
主要土层物理力学参数表
1.3 主要工程量
按振冲碎石桩平面布置图，设计卵石桩数为6848根，总进尺约为61632m 。
详见下表：
二、编制依据
1. xx氧化铝配套建设氯碱项目场地岩土工程勘察报告
2.基础平面布置图及基础设计说明
3.设计要求地基处理深度达到3层红粘土层，要求地基处理复合地
基承载力fspk=180kPa
4.《建筑地基处理技术规范》（JGJ 79-2002）
5.《建筑地基基础设计规范》（GB 50007-2002）
三、项目组织机构
3.3项目机构人员职责
项目经理全面负责该项目现场的各项工作。
项目副经理协助项目经理做好协调、后勤保障及日常管理工作；技术负责人负责施工的技术与质量管理，全面贯彻施工设计和国家、行业的相关技术标准、规。
