柴油发电机技术方案柴油发电机技术方案随着中国经济的不断发展，电力需求量的不断增大，许多地方开始引进柴油发电机，以满足当地的电力需求。

本文将针对柴油发电机的技术方案进行研究，以提高其效率和稳定性。

一、柴油发电机原理柴油发电机是一种利用柴油燃烧产生的热量来驱动发电机工作的发电设备。

其主要部件包括柴油机和电动发电机两部分。

柴油机是将柴油燃料燃烧后产生的热能转化为机械能的设备，而电动发电机则是将机械能转化为电能的设备。

整个系统中还包括冷却器、燃油系统、排气系统、供电系统等部分。

二、柴油发电机的技术方案1. 柴油机选型柴油机是柴油发电机的核心部件，其性能直接影响整个系统的效率和稳定性。

在选型时应考虑以下几点：(1) 功率选择：根据电力需求确定柴油机的容量，不要超过实际需求，否则会浪费能源并增加运行成本。

(2) 节能降耗：选择燃油消耗量小且机组自身耗电量低的柴油机，以提高整个系统的能效。

(3) 可维修性：不同的柴油机品牌和型号，在维修和保养方面有所不同。

应选择易于维护和保养的柴油机。

(4) 系统兼容性：柴油发电机系统是一个集成化、复杂的技术体系，要充分考虑柴油机和电机之间的兼容性，以保证整个系统的稳定性和可靠性。

2. 燃油系统升级燃油系统对柴油发电机的工作效率和稳定性影响很大。

为了克服燃油系统中的一些问题，应对其进行升级改造：(1) 安装优质燃油过滤器和油水分离器，以净化燃油和延长维修周期。

(2) 采用高效节能的燃油喷射系统，优化燃油喷射控制策略，提高发电机系统的能效。

(3) 采用先进的燃油泵技术，提高燃油供应的可靠性和精度。

3. 控制系统优化控制系统是柴油发电机的大脑，它掌控整个系统的工作状态。

控制系统优化可提高系统的便捷性和可靠性，加强系统对各种外部情况的适应能力，从而提高系统的性能和稳定性。

(1) 采用数字化控制系统，以提高发电机的可靠性、准确度和灵活性。

(2) 增加故障诊断和自我保护功能，减少机组的停机和维修时间。

柴油发电机有哪些选型

上海烽爆机械科技有限公司地址：上海市闸北区云华科技大厦1803室。
2、常用柴油发电机组的选择。

常用发电机组持续工作时间长，负荷曲线变化较大，机组容量、台数、型式的选择及机组
的进行控制方式与应急机组不同。（1）容量的确定：按机组长期持续运行输出功率能满足全工程最
大计算负荷选择，并应根据负荷的重要性确定发电机组备用机组容量。柴油机持续进行的输出功率，一般为标定功率的0.9倍。（2）台数的确定：一般设置通常为2台以上，以保证供电的连续性及适应用电负荷曲线的变化。机组台数多，才可以根据用电负荷的变化确定投入发电机组的进行台数，使

的起动方式有三种：①手摇起动；②电动起动；③ 压缩空气起动。在高层建筑中宜采用电起动方式，避免采用压缩空气起动方式。一类高层建筑中一定要选择带自起动装置的柴油发电机组，一旦市网供电中断，必须在15秒内供电 (高规要求30秒)。二类高层建筑中有条件时，也宜采用带自起动装置的机组，有困难时也可采用手动起动装置。
柴油发电机有哪些选型
上海烽爆机械科技有限公司
1、机组选择时应考虑几个因素。

主要包括机械与电气性能、机组的用途、负荷的容量与变化范围、机组的使用环境条件（包括海拔高度、气候条件、噪声）、自动化功能等。由于柴油发电机组可用于常用、备用和应急等3种情况，因此不同用途对柴油发电机组的要求就有所区别。

5、注意额定功率和后备功率的关系，KVA 和KW的关系。

市场上有些厂家仅说一个“功率”，把后备功率当作额定功率来介绍和销售机组。实际上后备功率=1.1x额定功率。而且后备功率只能在 12小时连续运行中使用1小时。在国内普遍都是用额定功率来标识柴油发电机组的，而在国际上是采用备用功率来标识。KVA是视在功率， KW是有效功率，他们之间的关系为IKVA=0.8KW。进口机组一般用KVA 表示功率单位，而国内用电设备一般都用KW表示。

某国六柴油机堇青石DPF选型分析

图1DPF工作原理示意图载体主要有3种材质，分别为堇青石、不同的材质有不同的特性，影响到最大累碳量、生温度控制等方面。

如表1所示，不同载体的相关特性。

试验情况在某四缸柴油发动机上对不同方案DPF背压特性和ASC配置，尾排能够满足重型柴油国六b排放限值。

图2后处理台架布置选择了不同技术参数的堇青石载体DPF，验证其压降特性和颗粒物数目PN的过滤能力。

主要信息如表所示。

目数壁厚尺寸mm孔隙率%中值孔径Case1Case2Case3Case4300/9300/9300/9300/9266.7*127266.7*127266.7*127266.7*1275552525016~2410~14910~12表3不同方案DPF信息针对DPF选型，项目开发有两个主要指标，第一，处理系统总成背压应不超过25kPa；第二，加装DPF后尾排颗粒物数目PN排放应满足法规限值要求，并留有以上裕度。

根据这两个指标，我们进行了以下两组选型试验。

图3排气背压该项目预期开发目标总体排气背压不超过25kPa case1、case2、case4均满足目标要求。

从数据看，额定工况case3背压最高，经分析与其较小的中值孔径、以及小中值孔径的催化剂涂覆工艺控制有关，否则可能更加造成背压超高。

2.2PN过滤能力重型柴油机国六标准对颗粒物质量（PM）与数目限值要求如表4所示。

试验循环PM（mg/kWh）PN（#/kWh）WHSC WHTC10108.0×10116.0×1011表4国六颗粒物排放限值要求为满足标准PN限值要求，需要对柴油机排放颗粒物粒径做分析，然后再匹配合适的DPF。

如图4为典型柴油机的颗粒物粒径分布特性，由图4可知核模态颗粒对其数量排放贡献较大，但柴油机质量排放主要由积聚模态颗粒所决定。

数量加权下的粒度特性呈单峰对数正态分布，值落在核模态颗粒范围之内，而质量加权下的粒度特性同样呈对数正态分布模式，除积聚模态中出现的较大峰值图4典型柴油机排放颗粒物粒径分布特性图5WHTC循环PN变化趋势如图5显示，初始状态DPF的尾排PN结果很高，WHTC循环的预处理后，前3个WHTC循环的PN 指数下降，到10个WHTC循环后PN基本呈现小幅下降稳定趋势。

船用柴油机转速范围

船用柴油机转速范围船用柴油机是船舶主要的动力装置之一，它的转速范围在设计和选型时是非常重要的考虑因素。

下面将按照不同的转速范围，对船用柴油机进行详细介绍。

1. 低速柴油机（Low Speed Diesel Engine）低速柴油机的转速一般在100-1000转/分钟之间。

这种柴油机的特点是结构简单、可靠性高、寿命长，并且燃油消耗较低。

由于转速较低，它适用于较大型的船舶，如大型货船、油轮和远洋运输船等。

低速柴油机还常用于发电机组和工程机械中。

2. 中速柴油机（Medium Speed Diesel Engine）中速柴油机的转速范围在500-1000转/分钟之间。

这种柴油机具有结构紧凑、功率密度高、动力输出平稳等特点。

中速柴油机适用于中小型船舶，如救生艇、渔船和游艇等。

由于中速柴油机在燃烧过程中噪音较低，振动小，所以也常用于军事船舶、客船和邮轮等。

3. 高速柴油机（High Speed Diesel Engine）高速柴油机的转速范围通常在1000-4000转/分钟之间。

这种柴油机具有体积小、重量轻、启动迅速等特点，因此广泛应用于小型船舶，如快艇、艇艇和游艇等。

高速柴油机还常用于渔船和纪念船等需要快速加速和灵活机动的船只中。

船用柴油机在不同的转速范围下，具有不同的特点和适用性。

根据船舶的用途和需求，选择合适的转速范围对于提高船舶的经济性、可靠性和性能至关重要。

因此，在选购船用柴油机时，必须充分考虑船舶的规模、用途和操作环境等因素，以确保柴油机能够满足船舶的需求，并且安全可靠地运行。

同时还应注意选择优质的柴油机品牌和供应商，以确保产品的质量和售后服务。

工程机械柴油机的匹配选择

维普资讯
设备管理与维修技术
ＥｑｕｐｅｔＭａａｇｉｍｎｎｅｍｅｎｔ＆ＭａｎｅｎｅＴｃｏｌｙｉｔｎａｃｅｈｎｏｇ

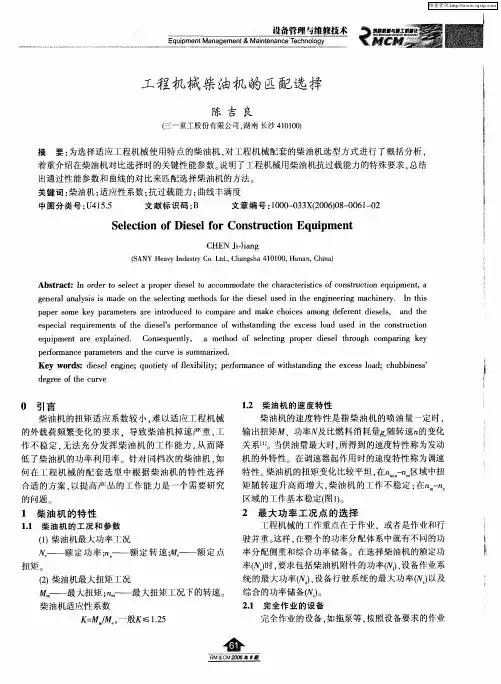

工程机械柴油机的匹配选择
