皮带机各保护装置安装标准
皮带机保护装置安装要求及标准
皮带机保护装置安装要求及标准一、带式输送机需安装的保护1.驱动滚筒防滑保护2.堆煤保护3.防跑偏装置4.温度保护5.烟雾保护6.超温自动洒水装置7.带式输送机巷道内应安设沿线紧停保护装置8.在主要运输巷道内安设的带式输送机还应装设：（1）输送带张紧力下降保护装置和防撕裂保护装置；（2）在机头和机尾防止人员与驱动滚筒或导向滚筒相接触的防护栏；（3）倾斜井巷中使用的带式输送机，上运时必须同时装设防逆转装置和制动装置；下运时必须装设制动装置。
二、各种保护的作用与安装位置：1.防滑保护装置防滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。
磁铁式：防滑保护装置应将磁铁安装在从动滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上，当皮带机滚筒转速低于设定值并保持5秒钟时，皮带机将自动断电停机。
滚轮式防滑保护：传感器安装在下胶带上面或者上胶带下面2.堆煤保护装置堆煤保护装置的作用是当皮带输送机机头发生堆煤时，使带式输送机自动停机。
堆煤保护装置安装一般分两种情况：一种是安装在煤仓上口，堆煤保护传感器的安装高度，应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内，当煤堆积触及到堆煤保护探头时，保护器将自动停机报警。
另一种是安装在两部带式输送机搭接处，在两部皮带机搭接处堆煤保护传感器的安装高度，应在后部输送机机头滚筒轴线水平以下，其平面位置应在前部胶带机的煤流方向，且距离应在前部胶带机机架侧向200-300mm，当堆煤触及到堆煤保护探头时，保护器将自动停机报警。
3.防跑偏保护装置防跑偏保护装置的作用是，在输送带发生跑偏时，使输送带自动纠偏；在严重跑偏时，使输送机自动停机。
（1）在用带式输送机在机头和机尾均安装一组跑偏保护传感器，当胶带运输机的胶带发生跑偏时，胶带推动臂式滚动导杆，当偏离夹角大于200（允许误差±30）时，跑偏开关动作，保护器主机开始报警，但不造成停机；保护器主机经过5-10s延时后，如胶带仍处于跑偏状态，保护器主机将自动切断电源，实现跑偏保护。
皮带机六大保护安装位置及实验标准
煤矿皮带机六大保护安装位置及实验标准一防滑保护1、安装位置：滚轮式防滑保护装置的滚轮速度传感器应安装在下胶带上表面或上胶带下表面，并应保证胶带与滚轮有足够的摩擦力。
安装时应在传感器的支架部位制作支架。
2、保护动作：当输送带速度在10s内均在(50%-70%)Ve(Ve额定带速)范围内，或输送带速度小于等于50%Ve时，或输送带速度大于等于110%Ve时，打滑保护装置应能报警。
3、特性测试：按正常保护监视状态，要求连接好打滑保护装置，接通电源将被测速度调整到正常状态，使被试打滑保护装置处于正常监视状态。
然后调节被测速度，让速度处于应保护状态，观察并记录打滑保护装置的报警信号、延时时间、接点输出和速度保护值等状况。
重复三次。
二堆煤保护1、安装位置：(1)堆煤保护装置应安装在煤仓上口及带式输送机搭接处。
(2)煤仓处堆煤保护传感器应安装在机头下胶带200mm水平以下，其平面位置应在煤仓口范围内。
(3)两部带式输送机转载搭接时，堆煤保护传感器应在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点的正上方，并应在带面中间，距下部胶带上带面最高点距离不应大于500mm，且吊挂高度不应高于卸载滚筒下沿;安装时应满足洒水装置要求。
(4)皮带与溜煤槽搭接时，堆煤保护传感器触头可安装在卸载滚筒一侧，吊挂高度不应高于卸载滚筒下沿，水平位置距卸载滚筒外沿不应大于200mm。
(5)胶带与煤仓直接搭接时，应分别在煤仓满仓位置及溜煤槽落煤点上方500mm 各安装一个堆煤保护传感器，传感器应灵敏可靠。
(6)堆煤保护控制线应在巷道顶板垂直引下，传感器触头应垂直吊挂，并可靠固定。
2、保护动作：堆煤保护装置在2s内连续检测到煤位超过预定位置，应报警同时中止输送机运行。
对于使用靠改变偏转角度或动作行程来进行煤位保护的这类保护装置，其保护动作时所需的作用力不应大于9.8N(1公斤)。
3、保护试验：将传感器引线接地。
三跑偏保护1、安装位置：(1)跑偏保护应成对使用，且距机头、机尾10m-15m处各安装1组，当带式输送机坡度变化时，应在边坡位置安装1组。
皮带机防护设施安装标准
皮带机防护设施安装标准
一、防护罩安装
1.防护罩应安装在皮带机头、尾部和传动部位，头尾轮和轴承座处应设置防
轴向串出的固定装置。
2.防护罩的材质应符合国家相关标准，具有足够的强度和耐久性。
3.防护罩的颜色应醒目，易于观察，并具有反光功能。
4.防护罩安装时应保持与皮带机的距离适中，不影响皮带机的正常运行，同
时便于工作人员操作。
5.防护罩的固定方式应可靠、稳定，防止因运行震动而松动或脱落。
二、护栏安装
1.0米，并设有防爬装置。
1.护栏应安装在皮带机两侧，高度不应低于1.0米，并应设有防爬装置，防止
人员或物品从高处掉落到皮带机上。
2.护栏的结构应稳固，栏杆之间应保持合适的距离，以方便人员通行和观察
皮带机运行情况。
3.护栏的颜色应醒目，易于观察和警示。
4.护栏的固定方式应可靠、稳定，防止因运行震动而松动或脱落。
三、安全警示标识
1.在皮带机周围应设置明显的安全警示标识，标识应包括禁止跨越、禁止触
摸、禁止通行等字样。
2.安全警示标识应醒目、易见，并应设置在明显位置，以便工作人员和非工
作人员都能清楚地看到。
3.安全警示标识的材质应具有防水、防晒、耐磨损等特性，以保证长期有效。
四、紧急停止装置
1.在皮带机的操作区域应设置紧急停止装置，以便在紧急情况下立即停止皮
带机的运行。
2.紧急停止装置应明显可见，操作应简单、快捷、可靠。
3.紧急停止装置应设置在容易触及的位置，以便工作人员在需要时能及时操
作。
4.在紧急情况下，应确保紧急停止装置能够立即切断皮带机的电源，停止其
运行。

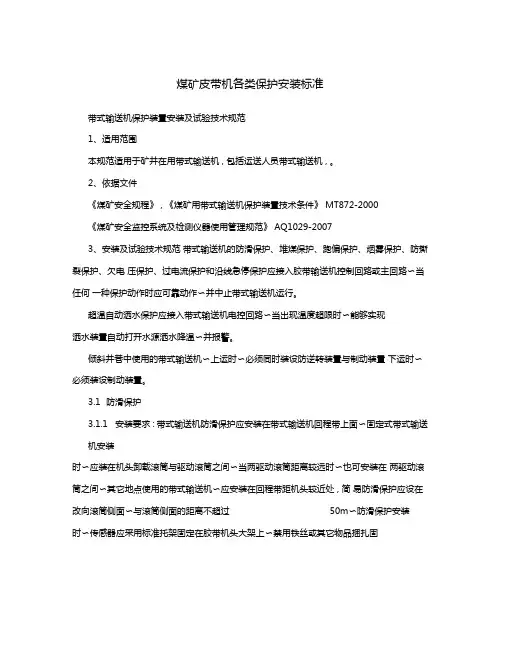

煤矿皮带机各类保护安装标准
煤矿皮带机各类保护安装标准带式输送机保护装置安装及试验技术规范1、适用范围本规范适用于矿井在用带式输送机 , 包括运送人员带式输送机 , 。
2、依据文件《煤矿安全规程》 , 《煤矿用带式输送机保护装置技术条件》 MT872-2000《煤矿安全监控系统及检测仪器使用管理规范》 AQ1029-20073、安装及试验技术规范带式输送机的防滑保护、堆煤保护、跑偏保护、烟雾保护、防撕裂保护、欠电压保护、过电流保护和沿线急停保护应接入胶带输送机控制回路或主回路〜当任何一种保护动作时应可靠动作〜并中止带式输送机运行。
超温自动洒水保护应接入带式输送机电控回路〜当出现温度超限时〜能够实现洒水装置自动打开水源洒水降温〜并报警。
倾斜井巷中使用的带式输送机〜上运时〜必须同时装设防逆转装置与制动装置下运时〜必须装设制动装置。
3.1防滑保护3.1.1安装要求 : 带式输送机防滑保护应安装在带式输送机回程带上面〜固定式带式输送机安装时〜应装在机头卸载滚筒与驱动滚筒之间〜当两驱动滚筒距离较远时〜也可安装在两驱动滚筒之间〜其它地点使用的带式输送机〜应安装在回程带距机头较近处 , 简易防滑保护应设在改向滚筒侧面〜与滚筒侧面的距离不超过50m〜防滑保护安装时〜传感器应采用标准托架固定在胶带机头大架上〜禁用铁丝或其它物品捆扎固3.1.2 保护特性 :当输送带速度10s内均在,50%, 70%,Ve,Ve为额定带速,范围内、输送带速度小于或等于50%输送带速度大于或等于iio%ve寸防滑保护应报警〜同时中止带式输送机的运行〜对带式输送机正常启动和停止的速度变化〜防滑保护装置不应有保护动作。
3.2堆煤保护3.2.1安装要求 :3.2.1.1两部带式输送机转载搭接时〜堆煤保护传感器在卸载滚筒前方吊挂〜传感器触头水平位置应在落煤点的正上方〜距下部胶带上带面最高点距离不大于 500mr〜且吊挂高度不高于卸载滚筒下沿〜安装时要考虑到洒水装置状况〜防止堆煤保护误动作。
皮带机8大保护及安装标准
皮带机8大保护及安装标准一、防静电保护为了防止皮带机运行时产生的静电对操作人员和设备造成危害，必须在皮带机上安装防静电保护装置。
该装置可以通过金属导线将皮带机上的静电导走，以避免静电积累和放电现象的发生。
安装防静电保护装置时，应将金属导线连接在皮带机的金属部分上，以确保导静电的效果。
二、防火保护皮带机运行过程中，可能会因为机械故障、电气故障等原因导致火灾事故。
因此，在皮带机上安装防火保护装置非常重要。
该装置可以通过感烟、感温等探测器检测火灾危险，并及时发出警报，同时启动灭火装置进行灭火。
安装防火保护装置时，应按照规定的要求选择合适的型号，并将其安装在皮带机的关键部位，以确保在火灾发生时能够及时发现并采取有效的灭火措施。
三、防护罩保护为了防止皮带机运行时操作人员或物料掉落设备内部而造成伤害，必须在皮带机上安装防护罩。
该装置可以有效地将皮带机上的危险部位遮盖住，避免人员和物料掉落。
安装防护罩时，应选择符合安全标准的材料，并将其安装在皮带机的适当位置上，以确保能够有效地保护操作人员的安全。
四、防护门保护为了防止皮带机运行时物料卡塞或操作人员误入危险区域而造成伤害，必须在皮带机上安装防护门。
该装置可以有效地将皮带机上的危险部位封闭住，避免人员和物料进入危险区域。
安装防护门时，应选择符合安全标准的材料，并将其安装在皮带机的适当位置上，以确保能够有效地避免安全事故的发生。
五、跑偏保护为了防止皮带机运行时皮带发生跑偏而造成物料输送不稳定和设备损坏，必须在皮带机上安装跑偏保护装置。
该装置可以通过对皮带的跑偏情况进行监测和调整，以避免皮带跑偏现象的发生。
安装跑偏保护装置时，应将其安装在皮带机的适当位置上，以确保能够有效地监测皮带的跑偏情况并及时进行调整。
六、速度保护为了防止皮带机运行时速度过快而造成物料输送不稳定和设备损坏，必须在皮带机上安装速度保护装置。
该装置可以通过对皮带的速度进行监测和调整，以避免皮带速度过快现象的发生。
皮带机综合保护安装标准(2020.4.3)
皮带机综合保护装置安装标准太原市梗阳实业集团有限公司麦地掌煤矿二0二0年四月三日皮带机综合保护装置安装标准一、带式输送机需安装的保护1、装设防打滑、跑偏、堆煤、撕裂等保护装置，以及温度、烟雾监测装置和自动洒水装置。
2、应当具备沿线急停闭锁功能。
3、主要运输巷道中使用的带式输送机，必须装设输送带张紧力下降保护装置。
4、倾斜井巷中使用的带式输送机，上运时，必须装设防逆转装置和制动装置；下运时，应当装设软制动且必须装设防超速保护装置。
5、在大于16°的倾斜井巷中使用带式输送机，应当设置防护网，并采取防止物料下滑、滚落等的安全措施。
6、机头、机尾、驱动滚筒和改向滚筒处，应当设防护栏及警示牌。
行人跨越带式输送机处，应当设过桥。
二、各种保护的作用与安装位置：1.防打滑保护装置防打滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。
当输送带速度在10s内均在50%～110%Ve(Ve为额定带速)范围内，正常运行；输送带速度小于50%Ve或大于110%Ve时，保护装置报警，同时停止带式输送机的运行。
磁铁式：防滑保护装置应将磁铁安装在从动滚筒或导向滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上，当皮带机滚筒转速低于设定值并保持5秒钟时，皮带机将自动断电停机。
滚轮式防滑保护：传感器安装在机头部下胶带上面平行段，主要适用于固定式带式输送机。
2.跑偏保护装置跑偏保护装置的作用是，在输送带发生跑偏触及跑偏开关时，跑偏保护动作使输送机自动停机并报警。
防跑偏装置应安装在距离槽形托辊端部边缘20～50mm范围内，用厚8mm铁板做架，螺栓固定，并且15米范围内应无机械防跑偏。
（1）在用带式输送机在机头和机尾均安装一组跑偏保护传感器，当胶带运输机的胶带发生跑偏时（探杆转动至动作角度30°时），跑偏开关动作，经过5～10s延时后主机将自动切断电源，实现跑偏保护。
（2）在用的主要带式输送机，中间部分安装自动纠偏装置，当胶带出现跑偏时，自动纠偏装置发生偏转，使胶带自动复位；各顺槽内带式输送机安装防跑偏抗轮，以阻碍皮带跑偏。
带式输送机“十三大保护装置”安装标准
带式输送机“十三大保护装置”安装标准目录1.防跑偏保护装置 (1)2.防撕裂保护 (2)3.防打滑保护装置 (2)4.堵塞保护装置 (3)5.烟雾保护装置 (4)6.超温自动洒水保护装置 (4)7.沿线急停闭锁保护装置 (5)8.防逆止和制动装置 (6)9.张紧力下降保护装置 (6)10.逆止制动装置 (7)11.欠电压过电流保护 (7)12.沿线保护装置 (8)13.局部过载保护 (8)1.防跑偏保护装置防跑偏保护装置在输送带发生跑偏时，应能使输送带自动纠偏；在严重跑偏时，应能使输送机自动停机。
防跑偏保护装置安装应符合下列规定：(1)防跑偏保护应成对使用，左右对称安装，摆杆向里有倾角，距托辐外边缘不超20mm o(2)带式输送机机头、机尾IOm〜15m范围内应各安装1组跑偏保护。
输送机长度超过300m时，中间段至少设置一组防跑偏保护装置。
(3)带式输送机有坡度变化或拐弯时,应在变坡或拐弯位置各安装1组防跑偏保护装置。
(4)自动纠偏装置安装在主要带式输送机上的间隔应为上胶带50m一组、下胶带IOOm一组，其他可参照执行，纠偏装置须用夹板或螺栓可靠固定。
(5)防跑偏保护装置应用支架安装在带式输送机大架或纵梁上，严禁使用铁丝捆绑，胶带跑偏且推动传感器的导杆偏离中心线15°±5°时，跑偏开关应动作，并应发出跑偏语音报警；当延时2s后仍处于跑偏状态时，保护装置主机应自动切断电源。
2.防撕裂保护皮带输送机的防撕裂保护装置旨在防止输送带在工作过程中发生撕裂，防止导致物料泄漏和设备故障。
以下是一些常见的皮带输送机防撕裂保护装置：撕裂检测器：安装在输送带上的撕裂检测器能够实时监测输送带的状态，一旦发现撕裂现象，就会发出警报信号或采取自动停机等措施，以避免进一步的损坏。
撕裂传感器：安装在输送带上的撕裂传感器能够感知到输送带的撕裂，并及时反馈给控制系统，触发预警或停机保护措施。
撕裂监控系统：通过在输送带两侧安装摄像头、激光等设备，实时监测输送带的撕裂情况，将数据传输给监控系统进行分析和处理，及时采取措施保护设备和人员安全。
皮带八大保护安装标准
皮带八大保护安装标准
皮带八大保护的安装标准如下：
1.防静电保护：安装静电导电带，防止静电积聚引发火灾或爆炸。
2.防火保护：安装防火带，以防止煤尘爆炸。
3.防护罩保护：安装防护罩，可以有效防护皮带系统的运行部件，避免人员误触或进入。
4.防护门保护：安装防护门，保证矿井的进出口只有经过授权人员才能打开。
5.跑偏保护：安装皮带跑偏保护装置，及时发现和纠正皮带跑偏状态。
6.速度保护：安装皮带速度监测装置，实时监测皮带的运行速度，避免超速引发事故。
7.润滑保护：煤矿皮带应设置润滑保护装置，能够自动给予皮带适量的润滑，减少磨损和摩擦，延长皮带的使用寿命。
8.急停装置：煤矿皮带应装备有急停按钮，在发生紧急情况时能够快速切断电源，确保人员和设备的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为进一步规范我矿各类皮带机保护装置的正常使用和统一管理，全面消除各生产单位在皮带机保护使用方面存在的安全隐患，针对皮带机保护装置、防护栏及过桥的使用现状，特补充制定以下标准，望各单位认真对照执行。
皮带机各保护装置安装标准
一、带式输送机需安装的保护装置
1、速度保护；
2、堆煤保护；
3、跑偏保护；
4、温度保护；
5、烟雾保护；
6、超温自动洒水装置；
7、防撕裂保护装置；
8、沿线紧停保护装置；
9、机头、机尾、驱动滚筒和导向滚筒处设防护栏及警示牌，行人跨越带式输送机处，应安设的过桥；10、主要运输巷道的带式输送机还需安设张紧力下降保护装置。
二、各种保护的作用与安装位置：
1.速度保护装置
速度保护装置的作用是当输送带的速度与设计值不一致，发生超速或欠速现象时，使带式输送机自动停机。
磁铁式：将磁铁安装在从动滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上，当皮带机滚筒转速低于设定值并保持5秒钟时，皮带机将自动断电停机。
滚轮式防滑保护：传感器安装在下胶带上面，固定在H架上。
2.堆煤保护装置
堆煤保护装置的作用是当皮带输送机机头发生堆煤时，使带式输送机自动停机。
堆煤保护装置安装一般分两种情况：
一种是安装在煤仓上口，堆煤保护传感器（传感线末端）的安装高度，应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内，距离卸载滚筒距离不得小于米，当煤堆积触及到堆煤保护探头或传感线时，保护器将自动停机报警。
另一种是安装在两部带式输送机搭接处，在两部皮带机搭接处堆煤保护传感器的安装高度，应在后部输送机机头滚筒轴线水平以下，其平面位置应在前部胶带机的煤流方向且距离卸载滚筒约至米的距离，当堆煤触及到堆煤保护探头时，保护器将自动停机报警。
3.防跑偏保护装置
防跑偏保护装置的作用是，在输送带发生跑偏时，使输送带自动纠偏；在严重跑偏时，使输送机自动停机。
带式输送机在距离机头卸载滚筒约5-10m 的位置处安装一组跑偏保护传感器，安装高度要适中，当胶带运输机的胶带发生跑偏时，胶带推动臂式滚动导杆，当偏离夹角大于200（允许误差±30）时，跑偏开关动作，保护器主机开始报警，但不造成停机；保护器主机经过5-10s延时后，如胶带仍处于跑偏状态，保护器主机将自动切断电源，实现跑偏保护。
4.温度保护、烟雾保护和自动洒水装置
温度保护、烟雾保护和自动洒水装置的作用是当输送带在驱动滚筒上打
滑，使输送带与驱动滚筒摩擦，温度升高并产生烟雾时，监测温度、烟雾保护装置，发出声光信号，实现自动停机。
（1）温度保护装置传感器温度整定值为500C，当温度高于整定值±30C 时，保护器自动停机保护。
安装在皮带机的主动滚筒附近，温度探头与主动滚筒的距离不得大于200mm，并配接电磁阀以及供水管路。
（2）烟雾保护装置是当带式输送机周围有烟雾生成，并达到一定浓度时，保护器自动发出声光报警，并自动停机。
烟雾保护传感器悬挂于皮带涨紧段，距上皮带上方～，同时在风流下行方向距驱动滚筒5m内的下风口处。
（3）自动洒水装置应安装在输送机驱动装置两侧，洒水时能起到对驱动胶带和驱动滚筒同时灭火降温的效果，其水源的阀门应是常开。
5.沿线紧停保护装置
输送机巷道内每隔100m要安装一个紧停开关，拉线采用Φ3mm的涂塑镀锌钢丝绳，并且在装载点、人行过桥处、机头、机尾均应设有紧停开关，开关信号要接入带式输送机控制系统。
6.防撕裂保护装置
防撕裂保护装置的作用是当输送机撕裂时，使输送机自动停机，防止撕裂事故扩大，固定皮带安装在距离皮带机尾缓冲架5-10米的位置，移动式皮带要求安装在距离皮带机尾缓冲架10-40米范围内。
7、张紧力下降保护装置（主运输胶带需安装）
张紧力下降保护装置分两种，一种安装在张紧小车前方至米位置，当小
车在松带方向上的位移量超过一定值后，触动该保护装置，皮带停车。
另一种安装在张紧段底皮带的下方约200mm的位置，当皮带因张紧力下降，致使底皮带松弛下坠达到一定位置时，触发该保护装置，皮带停车。
9、皮带机各防护栏及过桥标准
如附件图纸所示加工及安装各防护栏和过桥，皮带机机尾要求选用与急停闭锁联锁的防护栏，过桥根据现场实际空间，选用合适的过桥，具体尺寸可根据现场实际情况而定，但扶手高度要求在800-1000mm之间，桥面距离皮带机中间带面的高度不得低于500mm，其他尺寸可根据图纸所示尺寸进行加工。
附图：。
