火灾探测器(烟感温感)设置与安装规范_1428

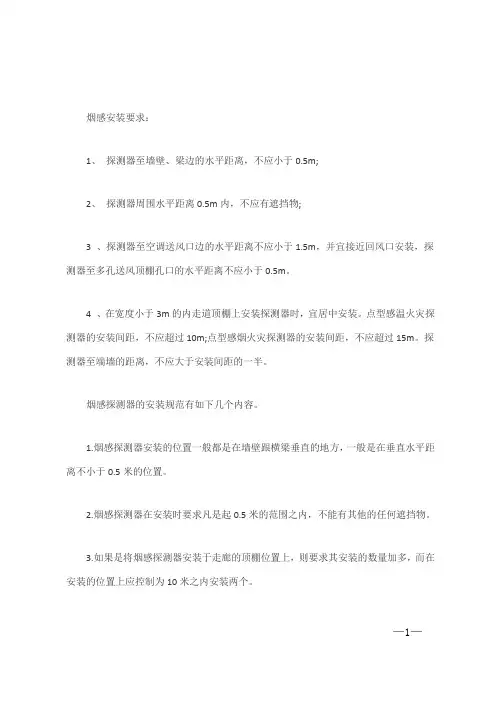

烟感探测器安装规范
烟感安装要求：
1、探测器至墙壁、梁边的水平距离，不应小于0.5m;
2、探测器周围水平距离0.5m内，不应有遮挡物;
3 、探测器至空调送风口边的水平距离不应小于1.5m，并宜接近回风口安装，探测器至多孔送风顶棚孔口的水平距离不应小于0.5m。
4 、在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装。
点型感温火灾探测器的安装间距，不应超过10m;点型感烟火灾探测器的安装间距，不应超过15m。
探测器至端墙的距离，不应大于安装间距的一半。
烟感探测器的安装规范有如下几个内容。
1.烟感探测器安装的位置一般都是在墙壁跟横梁垂直的地方，一般是在垂直水平距离不小于0.5米的位置。
2.烟感探测器在安装时要求凡是起0.5米的范围之内，不能有其他的任何遮挡物。
3.如果是将烟感探测器安装于走廊的顶棚位置上，则要求其安装的数量加多，而在安装的位置上应控制为10米之内安装两个。
—1—
4.所有烟感探测器必须得是以水平的方式安装，如果需要倾斜，则要保持其倾斜的角度不能大于45度。
— 2 —。
烟感和温感探测器的安装间距要求及规范-感烟探测器安装湿度之令狐采学创编之欧阳家百创编
欧阳家百创编
烟感和温感探测器的安装间距要求及规范
欧阳家百（2021.03.07）
烟感、温感探测器安装装间距一、烟感探测器安装间距一般为直径15米，半径7.5米；温感探测器安装间距一般为直径10米，半径5米二、设于走道的烟感，则按15米的间距设置，温感按10米间距设置三、探测器至墙壁、梁边的水平距离，不应小于0.5m。
四、探测器周围0.5m内，不应有遮挡物。
五、探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。
烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。
温感探测器是通过监测探测周围环境温度的变化来实现火灾防范的，采用高品质线性传感器，SMD贴片加工工艺生产，具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。
电路和电源可自检，可进行模拟报警测试。
感温探测器805[1]温感探测器适用于相对湿度经常大于95%、无烟火、有大量粉尘、在正常情况下有烟和粉尘滞留、厨房、锅炉房、发电机房、烘干车间、吸烟室、其它不宜安装烟感探测器的厅堂和公共场所。
详细请参考〈火灾自动报警系统设计规范〉
欧阳家百创编。
烟感和温感探测器的安装间距要求及规范-感烟探测器安装湿度之欧阳道创编
欧阳道创编 2021.03.06
烟感和温感探测器的安装间距要求及规范
烟感、温感探测器安装装间距一、烟感探测器安装间距一般为直径15米，半径7.5米；温感探测器安装间距一般为直径10米，半径5米二、设于走道的烟感，则按1 5米的间距设置，温感按10米间距设置三、探测器至墙壁、梁边的水平距离，不应小于0.5m。
四、探测器周围0.5m内，不应有遮挡物。
五、探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。
烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。
温感探测器是通过监测探测周围环境温度的变化来实现火灾防范的，采用高品质线性传感器，SMD贴片加工工艺生产，具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。
电路和电源可自检，可进行模拟报警测试。
感温探测器805[1]温感探测器适用于相对湿度经常大于95%、无烟火、有大量粉尘、在正常情况下有烟和粉尘滞留、厨房、锅炉房、发电机房、烘干车间、吸烟室、其它不宜安装烟感探测器的厅堂和公共场所。
详细请参考〈火灾自动报警系统设计规范〉
欧阳道创编 2021.03.06。
烟感和温感探测器的安装间距要求及规范
烟感和温感探测器的安装间距要求及规范
烟感、温感探测器安装装间距
一、烟感探测器安装间距一般为直径15米，半径7.5米；温感探测器安
装间距一般为直径10米，半径5米
二、设于走道的烟感,则按15米的间距设置，温感按10米间距设置
三、探测器至墙壁、梁边的水平距离，不应小于0。
5m.
四、探测器周围0.5m内,不应有遮挡物.
五、探测器至空调送风口边的水平距离,不应小于1。
5m；至多孔送风顶
棚孔口的水平距离，不应小于0.5m.
烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采用离子式烟雾传感,离子式烟雾传感器是一种技术先进，工作稳定可靠
的传感器,被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的
火灾报警器.
温感探测器是通过监测探测周围环境温度的变化来实现火灾防范的，采用高品质线性传感器,SMD贴片加工工艺生产,具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。
电路和电源可自检，可进行模拟报警测试. 感温探测器805［1］温感探测器适用于相对湿度经常大于95%、
无烟火、有大量粉尘、在正常情况下有烟和粉尘滞留、厨房、锅炉房、发电机房、烘干车间、吸烟室、其它不宜安装烟感探测器的厅堂和公共场所.
详细请参考〈火灾自动报警系统设计规范>。
烟感和温感探测器的安装间距要求及规范
烟感和温感探测器的安装间距要求及规范
烟感、温感探测器安装装间距
一、烟感探测器安装间距一般为直径15米，半径7.5米；温感探测器安装间距一般为直径10米，半径5米
二、设于走道的烟感，则按15米的间距设置，温感按10米间距设置
三、探测器至墙壁、梁边的水平距离，不应小于0.5m。
四、探测器周围0.5m内，不应有遮挡物。
五、探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。
烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采
用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传
感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报
警器。
温感探测器是通过监测探测周围环境温度的变化来实现火灾防范的，采用高
品质线性传感器，SMD贴片加工工艺生产，具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。
电路和电源可自检，可进行模拟报警测试。
感温探测器805[1]温感探测器适用于相对湿度经常大于95%、无烟火、有
大量粉尘、在正常情况下有烟和粉尘滞留、厨房、锅炉房、发电机房、烘干车间、吸烟室、其它不宜安装烟感探测器的厅堂和公共场所。
详细请参考〈火灾自动报警系统设计规范〉。
火灾探测器(烟感温感)设置与安装规范汇总
OPTION
03
一.烟感温感
烟感 温感
消防 主机 应急 照明
声光 手报
防火 卷帘
消防 广播
一.烟感温感
1
设 备 选 择 及 设 置 要 求
• A.火灾探测器类型的选择： 应根据探测区域内可能发生的初起火灾的形成和 发展特征、房间高度、环境条件以及可能引起虎豹的 原因等因素来决定。 感烟探测器做为前期、早期报警是非常有效的。 适于选用的场合：要求火灾损失小的重要地点， 对火灾初期有阴燃阶段，即产生大量的烟和少量的热 ，很少或没有火焰辐射的火灾，如棉麻织物的引燃等. 如：饭店、旅馆、办公楼、商场等。 我单位大量使用感烟探测器。
一.烟感温感
1
设 备 选 择 及 设 置 要 求
• B.火灾探测器的设置数量：
规范规定：每个探测区域内至少设置一只火灾探测器。一个探测区 域内所设置探测器的数量应按下式计算：
N—一个探测区域内所设置的探测器的数量，单位用“只”表示，N应取整数； S—一个探测区域的地面面积（m² ）； A—探测器的保护面积（rn² ），指一只探测器能有效探测的地面面积。由于 建筑物房间的地面通常为矩形，因此，所谓“有效”探测器的地面面积实际 上是指探测器能探测到矩形地面面积。探测器的保护半径 R（m）是指一只探 测器能有效探测的单向最大水平距离； K—安全修正系数。特级保护对象k取0.7-0.8，一级保护对象k取值为0.8-0.9， 二级保护对象k取0.9-1. 0。
一.烟感温感
2
设 备 安 装 要 求
i.梁： （1） 当梁突出顶棚的高度小于200mm时，可不计梁对探测器 保护面积的影响； （2）当梁突出顶棚的高度超过600mm时，被梁隔断的每个梁 间区域应至少设置一只探测器； （3）当被梁隔断的区域面积超过一只探测器的保护面积时， 被隔断的区域应按规定方法计算探测器的设置数量；
烟感和温感探测器的安装间距要求及规范-感烟探测器安装湿度Word版
烟感和温感探测器的安装间距要求及规范
烟感、温感探测器安装装间距
一、烟感探测器安装间距一般为直径15米，半径7.5米；温感探测器安装间距一般为直径10米，半径5米
二、设于走道的烟感，则按15米的间距设置，温感按10米间距设置
三、探测器至墙壁、梁边的水平距离，不应小于0.5m。
四、探测器周围0.5m内，不应有遮挡物。
五、探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。
烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，烟雾探测器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。
温感探测器是通过监测探测周围环境温度的变化来实现火灾防范的，采用高品质线性传感器，SMD贴片加工工艺生产，具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。
电路和电源可自检，可进行模拟报警测试。
感温探测器805[1]温感探测器适用于相对湿度经常大于9 5%、无烟火、有大量粉尘、在正常情况下有烟和粉尘滞留、厨房、锅炉房、发电机房、烘干车间、吸烟室、其它不宜安装烟感探测器的厅堂和公共场所。
详细请参考〈火灾自动报警系统设计规范〉。
烟感和温感探测器的安装间距要求及规范
烟感和温感探测器的安装间距要求及规范
烟感、温感探测器安装装间距
一、烟感探测器安装间距一般为直径15米;半径7.5米；温感探测器安装间距一般为直径10米;半径5米
二、设于走道的烟感;则按15米的间距设置;温感按10米间距设置
三、探测器至墙壁、梁边的水平距离;不应小于0.5m..
四、探测器周围0.5m内;不应有遮挡物..
五、探测器至空调送风口边的水平距离;不应小于1.5m；至多孔送风顶棚孔口的水平距离;不应小于0.5m..
烟感探测器就是通过监测烟雾的浓度来实现火灾防范的;烟雾探测器内部采用离子式烟雾传感;离子式烟雾传感器是一种技术先进;工作稳定可靠的传感器;被广泛运用到各种消防报警系统中;性能远优于气敏电阻类的火灾报警器..
温感探测器是通过监测探测周围环境温度的变化来实现火灾防范的;采用高品质线性传感器;SMD贴片加工工艺生产;具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点..电路和电源可自检;可进行模拟报警测试.. 感温探测器80 51温感探测器适用于相对湿度经常大于95%、无烟火、有大量粉尘、在正常情况下有烟和粉尘滞留、厨房、锅炉房、发电机房、烘干车间、吸烟室、其它不宜安装烟感探测器的厅堂和公共场所..
详细请参考〈火灾自动报警系统设计规范〉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
求
的场所.
• 例：车库、餐厅后厨。
一.烟感温感
1
设 备 选 择 及 设 置 要 求
• B.火灾探测器的设置数量：
•
规范规定：每个探测区域内至少设置一只火灾探测器。一个探测区域 内所设置探测器的数量应按下式计算：
N—一个探测区域内所设置的探测器的数量，单位用“只”表示，N 应取整数； S—一个探测区域的地面面积（m²）； A—探测器的保护面积（rn²），指一只探测器能有效探测的地面面积。 由于建筑物房间的地面通常为矩形，因此，所谓“有效”探测器的地 面面积实际上是指探测器能探测到矩形地面面积。探测器的保护半径 R（m）是指一只探测器能有效探测的单向最大水平距离； K—安全修正系数。特级保护对象k取0.7-0.8，一级保护对象k取值为 0.8-0.9，二级保护对象k取0.9-1. 0。
一.烟感温感
2
设 备 安 装 要 求
j.下列场所可不设置探测器：厕所、浴室及其类似场所；不能 有效探测火灾的场所；不便维修、使用（重点部位除外）的场 所。
一.烟感温感
2
B.探测器安装要求： a、探测器安装方式图：
设
备
预埋盒
安
布线管
装
要
底座
求
56
探测器
一.烟感温感
2
B.探测器安装要求： b、DZ-02探测器通用底座外形示意图：
设
底座上有4个导体片，片上带接线端 子，底座上不设定位卡，便于调整探测
备
器报警指示灯的方向。预埋管内的探测
安
器总线分别接在任意对角的二个接线端
装 要
1
2
4
3
子上（不分极性），另一对导体片用来 辅助固定探测器。
待底座安装牢固后，将探测器底部对
求
正底座顺时针旋转，即可将探测器安装
安装孔
DZ-02
在底座上。
布线要求：探测器二总线宜选用截面
积≥1.0mm2的阻燃RVS双绞线，穿金属管
或阻燃管敷设 。
一.烟感温感
2
设 备 安 装 要 求
C、实际操作： 1、模拟装柜装修拆除现场的感烟探测器。 2、现场安装感烟探测器。
一.烟感温感
2
D、接线施工严格注意三点：
设
a.避免短路
备
安
装 要
b.避免断线
求
c.避免对地
f．房间被书架、贮藏架或设备等阻断分隔，其顶部至顶棚或 梁的距离小于房间净高5％时，则每个被隔开的部分至少安装 一只探测器。
一.烟感温感
2
设 备 安 装 要 求
g．探测器宜水平安装，如需倾斜安装时，角度不应大于45°。
一.烟感温感
2
设 备 安 装 要 求
h.镂空顶： （1）镂空面积与总面积的比例不大于15％时，探测器应设置 在吊顶下方； （2）镂空面积与总面积的比例大于30％时，探测器应设置在 吊顶上方； （3）镂空面积与总面积的比例为15％～30％时，探测器的设 置部位应根据实际试验结果确定。
一.烟感温感
2
设 备 安 装 要 求
i.梁： （1） 当梁突出顶棚的高度小于200mm时，可不计梁对探测 器保护面积的影响； （2）当梁突出顶棚的高度超过600mm时，被梁隔断的每个 梁间区域应至少设置一只探测器； （3）当被梁隔断的区域面积超过一只探测器的保护面积时， 被隔断的区域应按规定方法计算探测器的设置数量；
• 我单位大量使用感烟探测器。
一.烟感温感
1 • A.火灾探测器类型的选择：
• 不适于选用的场所 ：
设 备
• 正常情况下有烟的场所，经常有粉尘及水蒸气等固
选
体、液体微粒出现的场所，发火迅速、产生烟极少爆
择
炸性场合 。
及 设
• 比如：餐厅食堂后厨，自助餐厅火锅上方。
置
要
求
一.烟感温感
1 • A.火灾探测器类型的选择：
一.烟感温感
1
设 备 选 择 及 设 置 要 求
• B.火灾探测器的设置数量： • 方形布局，每只烟感之间的间距不应小于 米？
一.烟感温感
2
设 备 安 装 要 求
A.探测器布置安装要求： a、探测区域每个房间至少设置一只火灾探测器。 b、探测器至墙壁、梁边的水平距离，不应小于0.5m。 c、探测器周围0.5m内，不应有遮挡物。 d、探测器至空调送风口边的水平距离，不应小于1.5m。
一.烟感温感
3 • A.季度检查要求： • 采用专用检测仪器分期分批试验探测器的动作及确
认灯显示。
维 保
• B.年度检查要求：
及
• 点型烟感探测器投入运行2年后，应每隔3年至少全
调
部清洗一遍。
试 要
• 探测器的清洗应由有相关资质的机构根据产品生产
求
企业的要求进行。
• C.不同类型的探测器应有10%且不少于50只的备品。
设 备 选
Hale Waihona Puke 发展特征、房间高度、环境条件以及可能引起虎豹的 原因等因素来决定。
择
• 感烟探测器做为前期、早期报警是非常有效的。
及 设 置
• 适于选用的场合：要求火灾损失小的重要地点， 对火灾初期有阴燃阶段，即产生大量的烟和少量的热
要
，很少或没有火焰辐射的火灾，如棉麻织物的引燃等.
求
• 如：饭店、旅馆、办公楼、商场等。
火灾探测器(烟感温感)设置与安装规 范
纲要
01 设备选择及设置要求
OPTION
02 设备安装要求
OPTION
03 保养及调试要求
OPTION
一.烟感温感
烟感
温感
消防
声光
主机
手报
应急 照明
消防 广播
防火 卷帘
一.烟感温感
1 • A.火灾探测器类型的选择：
• 应根据探测区域内可能发生的初起火灾的形成和
• 感温型探测器做为火灾形成早期（早期、中期）报
设 备 选
警非常有效。因其工作稳定，不受非火灾性烟雾汽尘 等干扰 。
择
• 凡无法应用感烟探测器、允许产生一定的物质损失
及
非爆炸性的场合都可采用感温型探测器，特别适用于
设 置 要
经常存在大量粉尘、烟雾、水蒸气的场所及相对湿度 经常高于95％的房间，但不宜用于有可能产生阴燃火
一.烟感温感
2
设 备 安 装 要 求
e．在宽度小于3m的内走道的顶棚设置探测器时应居中布置， 感温探测器的安装间距不应超过l0m，感烟探测器安装间距不 应超过15m，探测器至端墙的距离，不应大于安装间距的一半， 在内走道的交叉和汇合区域上，必须安装1只探测器。
一.烟感温感
2
设 备 安 装 要 求
•
一.烟感温感
3
维
•思 考
保
及
• A.镂空吊顶烟感探测器的安装要求。
调 试
• B.计算标准场景烟感探测器的间距及数量。
要
•
求
