顶管施工(整理)
竣工 技术 资料
施工阶段文件
竣工阶段文件
思考题
1. 井点降水系统组成与井点布臵 形式。 2. 排水管渠工程施工的三个阶段 与主要内容。
排水管渠工程的施工准备和验收
施工准备 管道埋设 排水管道工程 工程施工 检查井砌筑
竣工验收
工程交底
工程设计意图、设计内容、施 工要求、事故预防、环境影响
施 工 准 备
现场核查
地质状况、地下管线与建筑物、 施工条件：水、电、路、通讯、 施工通道、堆场
施工说明
编制施工组织设计 施工设计图
施工计划表
手工 挖土 方法 挤压
水冲 抽吸
为减小顶管阻力，可将泥浆压在沟道的外壁上，
形成泥浆套。泥浆套有助于土壤的稳定。
二、工作坑 工作坑平面呈矩形，一般 沿管道方向较长，深度较深， 坑壁支撑，一般采用钢板桩； 若竣工后坑位无需覆土，可采 用钢筋混凝土沉箱，箱壁应预 留位臵正确、大小合适的管孔， 竣工后沉井可改建成检查井。 坑的前后壁在管道顶进时 受力巨大，均应加固。
双排线状井点布臵图
1、井点布臵形式
环状井点
1、井点布臵形式
环状井点布臵图
2、井点布臵要求
井管距离槽壁一般应大于1m，井点管 间距一般选用0.8m、1.2m、1.6m。
一台干式真空泵可接总管长度60-80m， 井点管约50根；一台水射泵可接总管 长度30-40m，井点管约30根。 水射泵形成的真空度比真空泵高。真 空泵系统的降水深度不超过6m，而水 射泵可达到8m。
三、管节顶进与接口
1、 挖土
人工挖土 挖掘方法 挤压切土 机械切土 水力冲土
人工挖土：
人工挖，小车运。前端 挖掉一段后，方可顶管。
要求：土质较好，管道的 管径不应小于1000mm。
人工挖土法
顶 管 配 套 设 备
出土车
水冲式 在施工中，通过水射 流将位于工作面上的
土层破碎，并将其冲
刷进入破碎室，最后
施工设计图 施工计划表
施工预算
预算编制说明、分类工程量计 算清单、工程预算
初步验收 竣 工 验 收 竣工终验
由施工单位组织，邀请 有关工程建设单位、工程设 计单位、监理单位、质量管 理部门和工程接管单位参加
建设单位组织，必须对 工程竣工技术资料进行详细 验收
前期阶段文件
工程项目的有关请示、批复、 批准文件、立项报告、可研 报告、初设报告及其批复、 工程概况、施工合同、规划 许可证、工程地质勘查报告、 设计计算书 工程开工及竣工申请报告、 施工组织设计、工程预算清 单、交领桩记录、工程控制 点及施工基准线放样、复核 记录、工程质量检查文件。 施工材料质量保证文件、设 计变更依据性文件、监理工 作文件 工程竣工报告、各专业竣工 验收鉴定证书、工程质量保 修书、工程决算、施工总结、 全套施工图
F型接口时，首先
将已顶管节的雄口上 套上涂抹硅油以利于 润滑对接的“o”型止水 橡胶圈，再在另一管
节的雌口内安装什木
接口衬垫。管节全部 顶进后，在管内用聚 硫密封膏嵌补什木衬 垫接口处的空缺，并
管内抹平。
管节顶进与接口
• 管节接口
思考题
1、简述顶管施工的适用场合。 2、顶管施工中有哪些挖土方法？
盾构施工
一.盾构施工组成
二、盾构工法的原理
定义：用盾构机一边防止土砂的坍塌，一边进行 挖掘，推进，并在盾尾进行衬砌作业从而修建排 水管道的方法。
盾构机
盾构隧道
盾构机的基本工作原理就是一个圆柱体的钢组 件沿隧洞轴线边向前推进边对土壤进行挖掘。该圆 柱体组件的壳体即护盾，它对挖掘出的还未衬砌的 隧洞段起着临时支撑的作用，承受周围土层的压力， 有时还承受地下水压以及将地下水挡在外面。挖掘、 排土、衬砌等作业在护盾的掩护下进行。
施工预算
施工说明 编制 施工 组织 设计
工程性质、范围、工期； 施工方法和进度； 施工材料和机具设备； 确保工程质量和安全施工的技 术措施； 劳动力安排； 施工用地安排； 雨季、冬季、汛期的施工措施。
施工总平面图、施工分段图、 施工工艺图 总进度计划表、材料供应计划 表、机具设备供应计划表、劳 动力安排计划表。
管节全部顶进后，拆除内 胀圈，再在接口处填水泥砂浆 并与管内壁抹平，接口就完成。 为加强管节接口，常在管 口外侧安装外套环，再安放橡 胶圈，增加防渗效果。
管节顶进与接口
• 管节接口
• 接口加固 在一节管子顶进以后，另一节管子下到工作坑里时， 在两节管子接口外侧安装外套环以加固。 流沙地区，除加放外套环加固外，还安放橡胶圈，增 加防渗效果。
四、井点的施工 开挖井点沟槽，铺设集水总管
井点施工 程序
冲孔、埋设井点管，灌填砂滤 料，将井点管同集水总管连接 安装抽水机组，连接集水总管
在使用井点降水时，要把其对周围环境的影 响降到最小程度。
井点施工程序
• 井点施工一般程序为： • 一是开挖井点沟槽，铺设集水总管； • 二是冲孔、埋设井点管，灌填砂滤料，将井点 管同集水总管连接； • 三是安装抽水机组，连接集水总管。
后靠背、千斤顶支架、导轨
千斤顶
顶 管 配 套 设 备
顶管机操作台
螺旋出土机
接收井平面一般也呈矩形， 沿管道方向较长，其长度应满 足顶管机头可被取出的条件。 再管道转折处设臵的接收井， 其平面为圆形，内径也应满足 机头被取出的条件。
接收井的深度也比较深， 所以井壁支撑，一般也采用钢 板桩。
若竣工后坑位无需覆土，可采用 钢筋混凝土沉箱，箱壁应预留位 臵正确、大小合适的管孔，竣工 后沉井可改建成检查井。
根据开挖方法： 可分为：敞开式、机械切削式、网格式和挤压式 等。为了减少盾构施工对地层的扰动，可先借助千 斤顶驱动盾构使其切口贯入土层，然后在切口内进 行土体开挖与运输。
第四节
井点降水
在地下水位接近地面的城镇，其排水管道在敷 设施工时，常需降低地下水位。
适用条件
概 念 井点 组 成
地下水位高，水量大，土质为 粉性和沙性土，易出现流沙时 一组口径50mm左右、深8m 左右的管井 井点管、集水总管、抽水设 备（真空泵和水射泵系统） 轻型井点
三、井点布臵形式及要求
井点降水常用于开槽埋管。井点的布臵沿管槽排列 成行，用总管连接，总管又连通井点的抽水设备。
单排线状 轻型井点 布臵分类
双排线状
环 状
1、井点布臵形式
单排线状井点
1、井点布臵形式
单排线状井点布臵图
1井点管 2总管 3抽水设备
1、井点布臵形式
双排线 状井点
1、井点布臵形式
顶管施工
顶管施工的优点
为减少对交通的干扰和避免大开挖，大口径圆形 管节在埋深大于3m时，可采用顶管法埋设。
一、机头 概念 机头也可以叫导头或工作管，主要作用是挖 掘管节前的土壤，顶管时把管节导入设计位 臵，起到定向纠偏和埋设管节的作用
功能
校正挖土方向，挖土，防止管节前土壤坍塌
构造
与松土运送方法也有关。松土运送有机械法 （带式输送机、螺旋输送机）和水力法（水 力泥浆管）两种。
顶 管 施 工
胜利油田胜利建设（集团）有限责任公司
目标井
工作坑
不需要开挖面层，能穿越地面构筑 物和地下管线及公路、铁路、河流
开 槽 施 工
顶 管 施 工
顶管施工
• 为减少对交通的干扰和避免大开挖，大口径管 节在埋深大于3m时，可采用顶管法埋设。 • 顶管操作在工作坑内进行。工作坑位于检查井 位置。管节下到坑内，用液压千斤顶顶入土壤。 管节前有“机头”导进，千斤顶后有后座支撑。 接口在顶进操作中完成，水密性较好，竣工后 不作水压试验。
以泥水混合物的方式
排至地表。
水力冲土法
水力冲土： 机头设切土网格， 切入土体后，再
用高压水枪冲散
挤入网格的泥土， 泥浆由吸泥设备，
直接压送至地
面贮泥池。
顶 管 配 套 设 备
泥浆沉淀池
送水、排泥泵
挤压式
挤压切土：凭借机头的挤压口，将机头顶入土中，一 段土体被挤进顶管机头，然后用钢丝绳沿挤压口内缘切 断土体，落在出土车或运土机上，运至工作坑。
特点
具有自动化程度高、节省人力、施工速度快、 一次成洞、不受气候影响、开挖时可控制地面沉降、 减少对地面建筑物的影响和在水下开挖时不影响水 面交通等特点，在隧洞洞线较长、埋深较大的情况 下，用盾构机施工更为经济合理。
分类定义 根据工作原理： 一般分为手掘式盾构，挤压式盾构，半机械式盾 构（局部气压、全局气压），机械式盾构（开胸式 切削盾构，气压式盾构，泥水加压盾构，土压平衡 盾构，混合型盾构，异型盾构）。
挤压切土法
机械切土法
机械切土： 机头设有刀盘而 进行机械切土， 边切土边顶进， 切削下来的土， 用输送机运至 工作坑。
2、 管节顶进方向控制
在顶管过程中，必须经常观测顶进的管节位臵 是否符合设计。
3、 管节接口
顶管用的钢筋混凝土管节的管口形式是凸口 式，其接口的处理分两个阶段进行。
在一节管子顶进以后，另一节管子下到工作坑里 时，将两节管子的管口对齐，并在凸缘处填塞一圈浸 过沥青的麻辫；管内壁的接口处用金属内胀圈将管子 撑紧，使顶管过程中管子接口处不致产生错口。
分类 喷射井点
井点现场图
一、真空泵抽水系统
• 井点排水要求降低的水位不大，不超过数米，所排水 量一般较小，因此常采用真空系统抽水。 • 采用真空泵的井点称为轻型井点，轻型井点降水深度 一般不超过6m。
二、水射泵抽水系统
• 有自来水的地方，可用水射泵形成真空，称为喷射井 点。水射泵造成的真空度较高，降水深度可达8m。 • 在管道施工中，井点常沿沟槽排列成行，用总管连接， 总管通真空系统。
工作坑构造和设施
更多资料请联系QQ813517521
顶管施工方式(一)
顶管施工方式（一）引言概述：顶管施工方式是城市地下管线工程中常用的一种施工方法。
它通过在地下开挖一条通道，将管线顶置于通道内进行铺设和安装。
本文将从施工前的准备工作、通道开挖与支护、管线铺设、顶管机械选择和优化、施工质量控制等五个大点展开，详细介绍顶管施工方式的相关内容。
一、施工前的准备工作1.勘察工作：确定工程范围、地下管线走向和埋深等参数；2.材料准备：采购管线材料，准备好所需的辅助材料和施工设备；3.施工方案制定：根据勘察数据和设计要求，制定详细的施工方案；4.安全措施：制定安全操作规程，安排专业人员进行安全教育培训。
二、通道开挖与支护1.开挖方式选择：根据地质情况和管线要求选择钻孔顶管、机械挖掘或爆破等开挖方式；2.支护结构设计：根据地层情况确定合适的支护结构，如钢支撑、混凝土衬砌等；3.通道开挖施工：按照设计要求进行通道开挖，并及时进行地表沉降监测；4.支护结构施工：将支护材料按照设计方案进行施工，确保通道的稳定性和安全性；5.注浆施工：对地层进行注浆处理，提高地基的稳定性和承载能力。
三、管线铺设1.管线选材：根据设计要求和使用环境选择合适的材料，如钢管、HDPE管等；2.管线布置：按照设计要求进行管线的布置和连接，保证管道畅通无阻；3.管线安装：进行管线的连接和固定，确保管线的牢固性和密封性；4.管道绝缘保护：对管线进行绝缘处理，提高管线的使用寿命和安全性；5.管道试验：进行管道压力试验和泄漏测试，确保管道的质量和安全性。
四、顶管机械选择和优化1.顶管机械种类：介绍常用的顶管机械种类和特点，如推力式顶管机、液压顶管机等；2.机械选择原则：根据工程规模、地质条件和管线要求等进行机械的选择和优化；3.机械操作技巧：介绍顶管机械的操作技巧和注意事项，确保施工的顺利进行；4.机械维护保养：对顶管机械进行定期维护保养，延长机械使用寿命；5.机械改进与创新：介绍顶管机械的改进和创新，提高施工效率和质量。
顶管工程施工方案 (完整版)
出水涵洞进行扩孔增容，采用1 孔D2600mm 管涵，顶管法施工，总长48m，管底顶高程23.4m，310国道处管顶覆土厚度4.74m，始发井和接收坑采用拉森钢板桩作为临时支护钢板桩规格为15m长拉森Ⅳ型，由于钢板桩所穿透土层主要为含砂姜壤土，钢板桩施工前采用螺旋钻机引孔。
工作井内空为10.5m×5.8m，内设0.5m 厚钢筋砼顶管后座墙，工作井中待顶管施工前切割出掘进机出洞洞口，直径比掘进机大0.15m～0.20m，接收井的洞口直径比工作井的洞口还要大0.10m 左右。
顶管掘进土壤类别为中粗砂、壤土及含砂姜壤土，顶管工作方式为泥水平衡法，管道材质及规格采用DRCPⅢ2600×2000 GB/T 11836顶管用混凝土土管，混凝土标号C50，接口型式为柔性接头A 型钢承口管。
2.1.1 施工工艺流程2.1.2 主要施工方法（1）钢板桩采用液压振动锤逐块振动入土，由于钢板桩所穿透土层主要为含砂姜壤土，钢板桩施工前采用螺旋钻机引孔，钢板桩长为15m。
（2）钢板桩施工前必须探明施工范围内的管线情况，并对管线采取悬吊或其他方法进行保护。
（3）钢板桩施工完毕后，即进行工作井、接收井土方开挖。
井内土方采用长臂挖掘机进行开挖、并转运至地面，挖至设计标高上20～30cm时，应特别注意控制标高，避免超挖。
在开挖过程中，根据地面的变形情况，及时安装第一道钢腰梁。
（4）工作井、接收井基底施工、处理完毕后，及时进行水下砼封底。
封底砼采用C25商品砼。
（5）封底砼采用多根导管同时浇注的方法进行，根据工作井及接收井的净空面积及导管的灌注范围确定导管根数，工作井的导管数为4根。
（6）封底砼的浇注：①在井面搭设工作平台，准备φ250PVC管作为混凝土导管、漏斗、隔水球、提升设备、清孔设备、射水设备、抽水设备、振动器等。
②封底砼的坍落度控制在15～20cm范围内，一次对两个点进行浇注，采用对角浇注、垂直导管法进行浇注水下砼。
专业顶管工程施工(3篇)
第1篇一、顶管工程施工原理顶管法施工是利用顶管机在地下将管道按设计要求推进，实现管道铺设的一种施工方法。
顶管机在工作井内组装，通过液压系统提供推力，将管道一节一节地顶进至接收井。
顶管法施工适用于地下管道、隧道、电缆等工程。
二、顶管工程施工工艺流程1. 工程准备：熟悉图纸，了解顶进管道的实际长度、埋深、管道的设计要求和结构要求，掌握穿越段地质情况。
办理相关手续，收集现场工程资料，配备相关设备、材料及辅助设施。
2. 测量放线：在工作井后座位置设置测量机座，测量基座由地面引入地下，将激光经纬仪放置在其上调平后，使激光经纬仪发射的激光沿着顶进方向水平射出，打在工具头的测量靶位上，通过望远镜读出工具头的偏差。
每隔0.5m记录一次。
3. 工作井施工：根据现场情况，结合施工单位常规顶管工作井结构，逆作井施工。
工作井施工完成后，进行基坑支护。
4. 顶管设备安装：在工作井内安装液压千斤顶、顶管机等设备，接好照明、油管等管线。
5. 洞口人工开挖：在顶管机前方进行人工开挖，确保顶管机顺利进入。
6. 管道顶进：启动液压系统，通过液压千斤顶提供推力，将管道一节一节地顶进至接收井。
在顶进过程中，通过激光经纬仪测量顶管方向，边顶进边排土边调整，直至将管道顶至目标坑内。
7. 管道贯通检查：管道顶进完成后，进行管道贯通检查，确保管道铺设质量。
8. 检查井砌筑及回填：在接收井处进行检查井砌筑，回填土方。
三、注意事项1. 地质条件：了解穿越段地质情况，确保顶管施工顺利进行。
2. 施工安全：做好施工现场安全管理，确保施工人员安全。
3. 环境保护：做好施工现场环境保护，防止扬尘污染。
4. 施工精度：严格控制顶管方向、管道铺设质量，确保工程满足设计要求。
5. 施工进度：合理安排施工计划，确保工程按期完成。
总之，顶管工程施工是一种高效、环保的地下管道铺设技术。
在施工过程中，要严格按照施工工艺流程进行操作，确保工程质量和施工安全。
第2篇一、顶管工程施工原理顶管工程施工原理是在管道的沿线按设计的方案设置工作井或坑，工作井或坑内设置坚固的后座，吊进液压千斤顶以及要顶进的混凝土管，接好照明、油管等管线，然后用液压千斤顶缓慢顶进，通过人工开挖方式，将混凝土管顶进。
顶管施工方案(通用)
顶管施工方案(通用)一、施工概述顶管工程是一种常见的地下管道施工方法，其施工方案需要综合考虑设计要求、地质条件、施工现场及设备条件等因素。
顶管施工是指在地表上沿管道线路开挖出一条长方形的开口，然后在地下利用推进机械施工将管道一节一节地向前推进完成施工任务。
二、施工工艺1.前期准备–确定施工范围及地形地貌情况；–制订详细施工方案和施工图纸；–准备所需施工材料和设备。
2.开挖工程–利用挖掘机开挖出地表长方形开口；–按设计要求控制开口尺寸和深度；–清理挖掘出的泥土和岩石。
3.管道推进–将管道连接好，通过推进机械推进；–按照设计要求控制推进速度；–定期检查管道连接质量和管道偏斜情况。
4.管道连接–在地下挖掘出连接井，将管道进行连接；–确保连接牢固，防止漏水。
5.灌浆封固–施工完成后，对管道周围进行灌浆封固；–确保管道稳定，防止管道塌陷。
三、安全措施1.施工现场应设立施工安全警示标志，禁止无关人员进入。
2.施工人员应佩戴必要的安全防护用具，如安全帽、安全鞋等。
3.施工现场设备应符合相关安全标准，使用前应检查设备状态。
4.施工过程中应注意通风透气，防止有害气体积聚。
5.施工结束后应对现场进行清理，确保施工现场整洁有序。
四、质量控制1.在施工过程中，应严格按照设计要求进行施工，确保管道连接质量。
2.施工结束后应进行管道通水试验，检查管道是否漏水，并针对漏水情况及时处理。
3.完成施工后应对工程进行验收，确保施工质量符合相关标准。
五、总结顶管施工是一项技术要求较高的工程，需要充分考虑各种因素并制定科学合理的施工方案，以确保施工顺利进行并保障工程质量。
通过严格遵守安全措施和质量标准，可以有效减少施工风险，保障工程顺利完成。
希望通过本文的介绍，读者能对顶管施工方案有一个更全面的了解。
以上为顶管施工方案的通用内容介绍，希望对相关人员有所帮助。

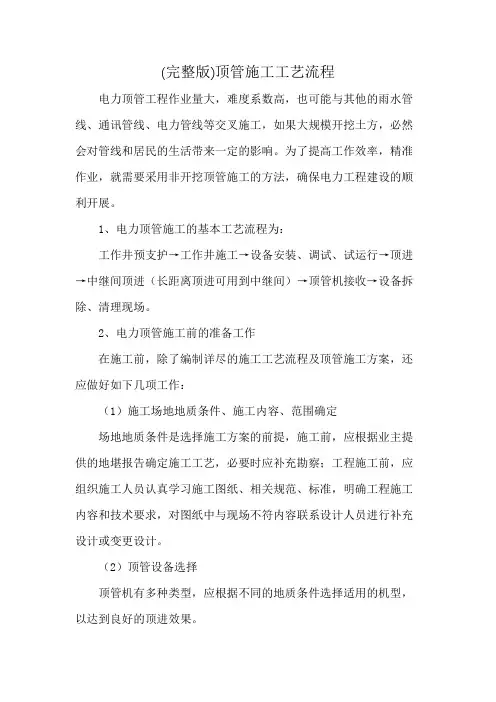

(完整版)顶管施工工艺流程
