锅壳锅炉讲义.
锅炉工培训讲义
锅炉工培训讲义一、锅炉的基本知识1.锅炉的定义及组成1.1 锅炉的定义：利用燃料（固体燃料、液体燃料和气体燃料）燃烧释放的化学能转换成热能，且向外输出热水或蒸汽的换热设备。
1.2 锅炉的组成：锅炉由“锅”和“炉”两大部分组成。
“锅”是指汽水流动系统，包括锅筒、集箱、水冷壁以及对流受热面等，是换热设备的吸热部分；“炉”是指燃料燃烧空间及烟风流动系统，包括炉膛、对流烟道以及烟囱等，是换热设备的放热部分。
1.3 锅炉运行的特殊性锅炉在运行时，不仅要承受一定的温度压力，而且要遭受介质的侵蚀和飞灰的磨损，因此具有爆炸的危险。
如果锅炉在设计、制造及安装过程中存在缺陷，或者维护不当，年久失修，或因管理不善，违反操作规程等，都可能发生设备事故，造成减产、停产或影响产品质量；严重时，还会发生爆炸事故，给人民生命和国家财产造成巨大的损失。
锅炉爆炸是指锅炉的受压元件（主要锅筒）突然发生破裂，使其中蒸汽和饱和水的能量迅速释放出来，这样一个物理变化过程。
锅炉爆炸的危害主要来自两方面：一是锅炉内的蒸汽和饱和水急剧膨胀放出的能量造成的危害；二是锅炉内的蒸汽和部分饱和水迅速蒸发而产生的大量蒸汽，向四周扩散所造成的危害。
1.4 锅炉本体的安全技术要求（一）锅炉的设计必须符合安全、可靠的要求。
锅炉受压元件的强度，应按现行的锅炉元件强度计算标准进行计算。
锅筒或锅壳的壁厚，在任何情况下，均不应小于6毫米。
（二）锅炉结构各部分在运行中应能自由膨胀。
锅炉的水循环应保证受热面得到可靠的冷却。
（三）冰管锅炉锅筒的最低安全水位，应能保证对下降管可靠的供水。
火管锅炉的最低安全水位，应高于最高火界100毫米。
（四）锅炉上应开设必要的入孔、手孔、检查孔，以便于安装、维修和清扫外部。
受压元件的入孔盖、手孔盖应采取内闭式，以避免锅水、蒸汽喷出伤人。
盖的结构应保证衬垫不会吹出。
（五）用煤粉、油或气体作燃料的锅炉，应设有在风机电源跳闸时自动切断燃料供应的连锁装置，并尽量装设点火程序控制和灭火保护装置，在容易爆炸的部位应装设防爆门。
锅炉基础知识普及讲义34页PPT
31、园日涉以成趣，门虽设而常关。 32、鼓腹无所思。朝起暮归眠。 33、倾壶绝余沥，窥灶不见烟。
34、春秋满四泽，夏云多奇峰，秋月 扬明辉 ，冬岭 秀孤松 。 35、丈夫志四海，我愿不知老。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪Байду номын сангаас
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
34
锅炉基础知识及运讲义行维护
锅炉正常燃烧情况
火床平整，火焰密而均匀呈亮黄色，没有窜 冷风的火口，着火处距煤闸板20-40㎝，燃尽 段整齐一致，在距老鹰铁50㎝处燃尽，从烟 囱冒出的烟气呈浅灰白色，排烟温度在规定 范围内 ；
燃料层厚度及炉排速度与燃料性质及炉膛
热负荷有关，大部分燃料在正常运转下， 其燃料层厚度应保持在70-180毫米，一般
对烟煤采用薄煤块层快速燃烧，煤层的厚 度建议90-120毫米，烟煤和无烟煤混烧时 煤层厚度建议100-130毫米，雨天煤湿时应 采用厚煤层慢速燃烧。
❖ 链条炉前拱（点火拱）主要将炉内火焰和高温烟气 的辐射热聚集于炉排前端的新煤区，加速新煤着火 前的热力准备阶段及挥发份逸出着火形成的完成； 并和后拱形成喉口，加速炉内高温烟气的扰动。
❖ 锅炉本体：炉膛、燃烧设备、锅筒、水冷壁、对流受热面、 钢架和炉墙等组成的主要部件；
❖ 锅炉附属设备：提煤机、送引风装置及管道、给排水装置、 水处理设备、除尘及除灰系统、控制系统、仪表等；
❖ 锅炉受热面有两大部分，炉膛受热面和对流受热面；
❖ 炉膛受热面又称水冷壁，传热方式主要以辐射换热为主，对 于小型工业锅炉，还有部分锅筒表面参与换热；
为70-100毫米并调节引风机； 4、当燃煤移动到第二风门处，适当开启第二段风门
及各段风门； 5、当底火铺满炉排后适当增加煤层厚度并相应加大
风量，提高炉排速度，维持炉膛负压在2-3毫米水 柱，尽量使煤层完全燃烧。
热水锅炉运行注意事项：
1、保持系统压力恒定；低温热水锅炉是依靠安装 在循环系统最高位置的膨胀水箱实现的，在高温 热水采暖系统中常用氮气定压罐作为措施； 2、防止锅炉腐蚀； 3、防止结水垢； 4、防止积灰； 5、防止水击；
业锅炉本体结构培训课件
➢ ⑸水容积小，升火速度较快。
18
分类(锅筒及内部) ➢ ⑴按锅筒数目：单锅筒和双锅筒， 前苏联还有三锅筒。 ➢ ⑵按锅筒布置形式：纵置式、横置 式和立置式。
19
一、单锅筒纵置式水管锅炉
图4-8d为DZL20-2.5/400-A型抛煤机倒转链 条炉排锅炉。
锅炉构造（图4-8）
➢ 锅筒位于炉膛的正上方，两组对流管束与炉排 成“A”字形布置。
13
特点： 优点—结构较合理，安全可靠性好；燃烧稳
定，热效率可达77%～81%。煤种适应 性较强，排烟黑度和含尘浓度能达到国家 规定排放标准。 缺点—金属耗量高，制造复杂，耗工多，制 造成本过高。
14
二、立式烟管锅炉
有横烟管和 竖烟管。蒸 发量在0.5t/h 以下，通常 是手烧炉。
15
结构型式：
在对流管束（管排）中常设有纵向隔墙，将 对流管束分成两部分。烟气由炉膛流出后， 先流过第一组管束，再由第二组管束流出。
24
➢ 工作原理
• 煤由煤斗落到链条炉排上，煤层随炉排向 后移动，在移动过程中完成煤的燃烧过程， 最后燃尽的灰渣移到炉排末端，经老鹰铁 落入灰渣斗。
• 燃烧产生的高温烟气→炉膛后拱上部的烟 气出口→切向进入燃尽室→燃尽室左侧的 烟气出口→第一对流管束→第二对流管束 →省煤器、引风机和烟囱排入大气。
1.特点
⑴通常不设锅筒； ⑵受热面由多组管排和集箱组成；
⑶结构紧凑，制造、安装方便； ⑷钢材耗量少。
2.受热面布置型式（按烟气与水的流动 方向）
➢ 顺流式（方向一致）、逆流式（流动方向
相反）和混流式（介于二者之间）。
34
3.角管式锅炉（图4-12）
➢ 锅炉构造
强制循环热水锅炉一般不设置锅筒，而是由受热 的并联排管和集箱组成，又称为管架式锅炉。
锅壳锅炉讲义
GB/T16508.3锅壳锅炉第3部分：设计与强度计算目前我们需要掌握的主要内容：5.5许用应力（56页）5.6计算温度（57页）5.7工作压力和计算压力（58页）6.3锅壳和集箱筒体（59页）6.6减弱系数及焊接接头系数（60页）6.7附加厚度（65页）6.8厚度限制（66页）7.3圆筒形炉胆（69页）8.3椭球形和半球形元件（79页）8.5.2拱形管板（83页）9.3有拉撑的平板和烟管管束区以外的平板（85页）9.4烟管管束区以内的平板（88页）10.4拉撑件所支撑的面积（93页）10.5直拉杆和拉撑管（94页）10.6斜拉杆（96页）13.3筒体上孔的补强（103页）1、锅壳式锅壳的主要结构型式锅壳式锅炉最早的名称是火管锅炉。
与水管锅炉结构上的不同之处在于烟气在受热面管子内部流动，工质在受热面管子外部流动，而水管锅炉正与之相反。
锅壳锅炉除了具有与水管锅炉相同的元件如集箱、封头，类似的元件如锅壳筒体，还有一些自己独有的元件，如烟管、炉胆、管板、拉撑件等。
锅壳筒体、集箱、封头、开孔补强计算基本与水管锅炉相同，有些表述方式、有的符号、有的计算方法有所不同，炉胆、管板、拉撑的计算是水管锅炉没有的内容。
为了更好的理解标准的内容，需要对锅壳锅炉的结构有一定的了解。
1.1水火管锅炉水火管锅炉是我国独有的一种炉型，源自50年代上海工业锅炉厂。
之所以叫水火管锅炉是因为兼有了水管和火管两种锅炉的结构。
水管部分是指炉膛中的水冷壁管，火管部分是指锅壳中的烟管。
锅炉本体由水冷壁管、筒壳、集箱、管板、烟管、下降管组成。
烟气行程：燃料燃烧形成的火焰、烟气在炉膛与水冷壁、锅壳底部组成的辐射受热面进行换热后，由前向后流动，在后部转向进入两侧翼型烟道，由后向前冲刷翼型烟道中的第一对流受热面，在前部转向进入由烟管组成的第二对流受热面，然后流出锅炉本体。
这种烟气流动方式叫做烟气三回程。
水循环系统：锅壳、下降管、集箱、水冷壁管组成循环回路。
锅炉基础知识培训讲义

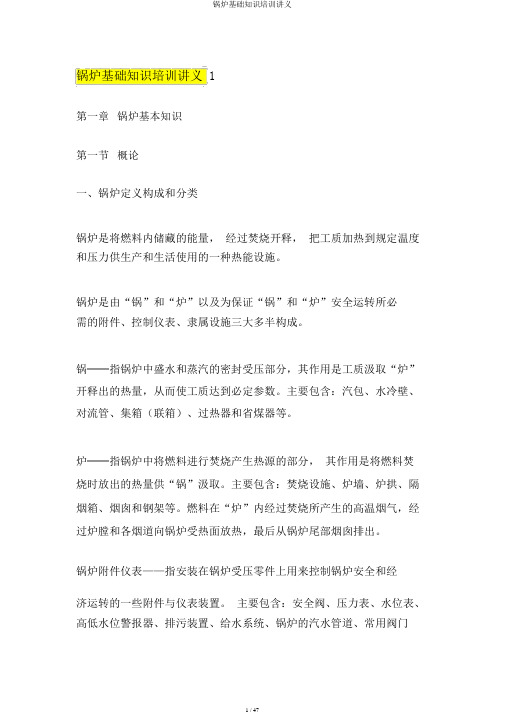

锅炉基础知识培训讲义 1第一章锅炉基本知识第一节概论一、锅炉定义构成和分类锅炉是将燃料内储藏的能量，经过焚烧开释，把工质加热到规定温度和压力供生产和生活使用的一种热能设施。
锅炉是由“锅”和“炉”以及为保证“锅”和“炉”安全运转所必需的附件、控制仪表、隶属设施三大多半构成。
锅──指锅炉中盛水和蒸汽的密封受压部分，其作用是工质汲取“炉”开释出的热量，从而使工质达到必定参数。
主要包含：汽包、水冷壁、对流管、集箱（联箱）、过热器和省煤器等。
炉──指锅炉中将燃料进行焚烧产生热源的部分，其作用是将燃料焚烧时放出的热量供“锅”汲取。
主要包含：焚烧设施、炉墙、炉拱、隔烟箱、烟囱和钢架等。
燃料在“炉”内经过焚烧所产生的高温烟气，经过炉膛和各烟道向锅炉受热面放热，最后从锅炉尾部烟囱排出。
锅炉附件仪表——指安装在锅炉受压零件上用来控制锅炉安全和经济运转的一些附件与仪表装置。
主要包含：安全阀、压力表、水位表、高低水位警报器、排污装置、给水系统、锅炉的汽水管道、常用阀门和有关仪表等。
别的，最近几年出处于对锅炉的机械化和自动化要求不断提升，工业锅炉上配置机械操作和自动控制的附件及仪表也愈来愈多，如给水自动调理装置、焚烧自动调理装置、自动点火熄火保护装置以及鼓、引风机联锁装置等。
锅炉隶属设施──指燃料的供应与制备系统。
主要包含：上煤、磨粉、燃煤、燃油、燃气装置以及鼓、引风机、出渣、清灰、空气预热、除尘等装置。
锅内工质为水，从低温水变为高温水的称之为热水锅炉。
锅内工质为水，加热转变为蒸汽的称之为蒸汽锅炉。
锅内工质为导热油的，加热有机热载体的称之为有机热载体锅炉。
有机热载体锅炉分为液相炉和汽相炉。
锅炉按其用途可分为电站锅炉、工业锅炉、船舶锅炉和机车锅炉等四类。
锅炉按燃料分类可分为煤炉、油炉、气炉和电加热锅炉。
二、锅炉的工作过程锅炉的工作包含三个连续进行的过程，即：燃料的焚烧放热过程、热量向锅水的传热过程和水被加热和汽化的热力过程。
锅炉安全技术知识
十三、热水锅炉 将水加热到一定温度但没有达到汽化的锅炉称为热水锅炉。
十四、自然循环锅炉 依靠下降管中的水与上升管中的热水或汽水混合物之间的重度差，
使锅水进行循环的锅炉称为自然循环锅炉。 十五、强制循环锅炉 十六、炉膛 进行燃烧和传热的空间称为炉膛。 十七、微正压燃烧 炉膛中烟气压力略高于大气压的燃烧方式。燃油、燃气锅炉大多采
2、生产安全事故报告制度 （1）事故隐患报告； （2）生产安全事故报告； 4、事故责任追究制度 （1）客观上必须有生产安全事故的发生； （2）承担责任的主体必须是事故责任人； （3）必须依法追究责任； 5、特种作业人员持证上岗制度 （1）基本要求（基本条件）： 年龄、身体状况、文化程度 （2）技术要求 （3）培训与考核
的受热面，如烟管、对流管束等。 四、锅炉热效率 锅炉输出的有效利用热量与同一时间内所输入的燃料热量的百分比即为
锅炉热效率，常用符号“η”表示。
五、蒸汽品质 表示蒸汽温度和蒸汽的纯洁程度称为蒸汽品质。 六、燃料消耗量 单位时间内锅炉所消耗的燃料量称为燃料消耗量。 七、排污量 锅炉排除的污水流量称为排污量。 八、烟气在受热面管子外部流动，水在管子内部流动的锅炉称为水管锅 炉。 蒸发（加热）受热面主要布置在锅壳（筒）内的锅炉称为锅壳锅炉，又 称火管锅炉。 十、卧式锅炉 锅壳纵向轴线平行于地面的锅炉称为卧式锅炉。 十一、立式锅炉 锅壳纵向轴线垂直于地面的锅炉称为立式锅炉。 十二、蒸汽锅炉 将水加热成范汽的锅炉称为蒸汽锅炉。
本章扼要介绍锅炉的基本知识，为司炉人员循序渐进的学好以后各章 打下基础。
第一节 锅炉容量及参数
一、容量 锅炉的容量又称锅出力，是锅炉的基本特性参数，对于蒸汽锅炉用
蒸发量表示，对于热水锅炉用热功率表示。
1、蒸发量 蒸汽锅炉长期连续运行时，每小时所产生的蒸汽量，称为这台锅炉的蒸发量。 常用符号“D”表示，常用单位是吨/时（t/h）。 2、热功率 热水锅炉长期连续运行，在额定回水温度、压力和额定循环水量下，每小时 出水有效带热量，称为这台锅炉的额定热功率。常用符号“Q”表示，单位是兆 瓦（MW）。
锅炉培训优秀PPT讲义
8
0.784 ≈0.8
9
0.882 ≈0.9
10 0.98 ≈1
13 1.274 ≈1.3
25 2.45 ≈2.5
39 3.82 ≈3.8
60 5.88 ≈5.9
第五页,共178页，
❖ 3、温度 ❖ 标示物体冷热程度的物理量,称为温度,常用
符号t表示,单位是摄氏度 ℃ ，温度是物体 内所拥有 yōngyǒu 能量的一种体现方式, 温度越高,能量越大，
第六页,共178页，
❖ 第二节锅炉常用名词术语
❖ 1.受热面：从放热介质中吸收热量并传递给 受热接的便面,成为受热面,如锅炉的炉胆、 筒体、管子等，
❖ 2.辐射受热面：主要已辐射换热的方式从放 热介质吸收热量的受热面,一般指炉膛内能 吸收辐射热 与火焰直接接触 的受热面,如水 冷壁管、炉胆等，
❖ 3.对流受热面：主要以对流换热的方式从高 温烟气中吸收热量的受热面,一般是烟气冲 刷的受热面,如烟道 yān dào 、对流管束等，
燃料燃烧的过程 guòchéng
燃料的加热 预热 放出挥发物和形
成焦炭
挥发物着火燃烧
第十三页,共178页，
焦炭燃烧
火焰颜色与火焰温度的关系
火焰颜色
较暗的的深红色 暗红色 红色
亮红色 橙色 黄红色 红色 0 约850 约950 约1100 约1300 约1500
15. 强制 qiángzhì 循环锅炉：除了依靠下降 管中的水与上升管中介质之间重度差之外, 主要靠循环水泵的压头进行锅水循环的锅炉 称为强制 qiángzhì 循环锅炉，
16. 炉膛：进行燃烧和传热的空间称为炉膛，
17. 微正压锅炉：炉膛中烟气压力略高于大气 压 不超过0.005Mpa 的燃烧方式，燃油燃 气锅炉大多采用微正压锅炉，
(完整版)锅炉基础知识(讲义)
锅炉基础知识第一章锅炉基础知识第一节归纳一．锅炉的工作过程：锅炉是一种利用燃料燃烧后释放的热能或工业生产中的余热传达给容器内的水，使水达到所需要的温度（热水）或必然压力蒸汽的热力设施。
它是由“锅”（即锅炉本体水压部分）、“炉”（即燃烧设施部分）、附件仪表及隶属设施组成的一个完满体。
锅炉在“锅”与“炉”两部分同时进行，水进入锅炉今后，在汽水系统中锅炉受热面将吸取的热量传达给水，使水加热成必然温度和压力的热水或生成蒸汽，被引出应用。
在燃烧设施部分，燃料燃烧不断放出热量，燃烧产生的高温烟气经过热的流传，将热量传达给锅炉受热面，而自己温度逐渐降低，最后由烟囱排出。
“锅”与“炉”一个吸热，一个放热，是亲近联系的一个整体设施。
锅炉在运行中由于水的循环流动，不断地将受热面吸取的热量全部带走，不但使水升温或汽化成蒸汽，而且使受热面获得优异的冷却，从而保证了锅炉受热面在高温条件下安全的工作。
二．锅炉参数：锅炉参数对蒸汽锅炉而言是指锅炉所产生的蒸汽数量、工作压力及蒸汽温度。
对热水锅炉而言是指锅炉的热功率、出水压力及供回水温度。
（一）蒸发量（ D）蒸汽锅炉长远安全运行时，每小时所产生的蒸汽数量，即该台锅炉的蒸发量，用“D ”表示，单位为吨 / 小时（ t/h ）。
（二）热功率（供热量Q ）热水锅炉长远安全运行时，每小时出水有效带热量。
即该台锅炉的热功率，用“Q ”表示，单位为兆瓦（ MW ），工程单位为 104 千卡 / 小时（ 104Kcal/h ）。
（三）工作压力工作压力是指锅炉最高赞同使用的压力。
工作压力是依照设计压力来确定的，平常用 MPa 来表示。
（四）温度温度是标志物体冷热程度的一个物理量，同时也是反响物质热力状态的一个基本参数。
平常用摄氏度即“t℃ ”。
锅炉铭牌上注明的温度是锅炉出口处介质的温度，又称额定温度。
对于无过热器的蒸汽锅炉，其额定温度是指锅炉额定压力下的饱和蒸汽温度；对于有过热汽的蒸汽锅炉，其额定温度是指过热汽出口处的蒸汽温度；对于热水锅炉，其额定温度是指锅炉出口的热水温度。
锅炉及安全附件基础知识讲义.pptx
第一部分 锅炉基础知识
一 锅炉的概念 利用燃料燃烧释放的热能或其
他热能加热水或其他工质，以生产 规定参数(温度、压力)和品质的蒸 汽、热水或其他工质的设备。
三种能量转换：
锅 炉---化学能转化为热能 汽轮机---热能转化为机械能 发电机---机械能转化为电能
二定义
工质：能够实现热能和机械能相互转化的媒介物 压力：垂直作用在物体表面的力 温度：表示物体冷热程度的物理量
在锅筒外部设水管受热面，高温烟气在管外流动放热，水在 管内吸热
燃料燃烧后产生的烟气在火筒或烟管中流过，对火筒或烟管 外水、汽或汽水混合物加热的锅炉。火管锅炉又称锅壳式锅 炉
按燃料类别分类 燃煤锅炉
燃油锅炉
燃气锅炉
按燃烧方式分类 层燃锅炉
燃料在炉排上燃烧的锅炉
室燃锅炉
指燃料以粉状、雾状或气态随同空气喷入炉膛 进行悬浮燃烧的锅炉。
• 额定热负荷：锅炉额定参数下每小时通过生产的热水所 提供热量。
• 热效率：锅炉热效率是反映锅炉对燃料所放出的热量的 有效利用程度的参数。
锅炉热效率是反映锅炉是否符合节约能源的标准，是锅炉 经济运行的重要指标。
四 锅炉的分类
按用途分类 按压力参数分类
按介质形态分类
发电锅炉 工业锅炉 生活锅炉 低压锅炉 中压锅炉 次高压锅炉 高压锅炉 超高压锅炉 亚临界压力锅炉 超临界压力锅炉 蒸汽锅炉 热水锅炉 汽水两用锅炉
④蒸汽含盐量增 大；
⑤锅炉给水流量 不正常大于蒸汽 流量；
⑥当锅炉严重满 水时蒸汽管道发 生水冲击
①锅炉给水阀自动 失灵，给水自动调 整装置；
②水位变送器、蒸 汽量或给水量表指 示不正确，使运行 人员误判断而操作 错误；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GB/T16508.3锅壳锅炉第3部分：设计与强度计算目前我们需要掌握的主要内容：5.5许用应力（56页）5.6计算温度（57页）5.7工作压力和计算压力（58页）6.3锅壳和集箱筒体（59页）6.6减弱系数及焊接接头系数（60页）6.7附加厚度（65页）6.8厚度限制（66页）7.3圆筒形炉胆（69页）8.3椭球形和半球形元件（79页）8.5.2拱形管板（83页）9.3有拉撑的平板和烟管管束区以外的平板（85页）9.4烟管管束区以内的平板（88页）10.4拉撑件所支撑的面积（93页）10.5直拉杆和拉撑管（94页）10.6斜拉杆（96页）13.3筒体上孔的补强（103页）1、锅壳式锅壳的主要结构型式锅壳式锅炉最早的名称是火管锅炉。
与水管锅炉结构上的不同之处在于烟气在受热面管子内部流动，工质在受热面管子外部流动，而水管锅炉正与之相反。
锅壳锅炉除了具有与水管锅炉相同的元件如集箱、封头，类似的元件如锅壳筒体，还有一些自己独有的元件，如烟管、炉胆、管板、拉撑件等。
锅壳筒体、集箱、封头、开孔补强计算基本与水管锅炉相同，有些表述方式、有的符号、有的计算方法有所不同，炉胆、管板、拉撑的计算是水管锅炉没有的内容。
为了更好的理解标准的内容，需要对锅壳锅炉的结构有一定的了解。
1.1水火管锅炉水火管锅炉是我国独有的一种炉型，源自50年代上海工业锅炉厂。
之所以叫水火管锅炉是因为兼有了水管和火管两种锅炉的结构。
水管部分是指炉膛中的水冷壁管，火管部分是指锅壳中的烟管。
锅炉本体由水冷壁管、筒壳、集箱、管板、烟管、下降管组成。
烟气行程：燃料燃烧形成的火焰、烟气在炉膛与水冷壁、锅壳底部组成的辐射受热面进行换热后，由前向后流动，在后部转向进入两侧翼型烟道，由后向前冲刷翼型烟道中的第一对流受热面，在前部转向进入由烟管组成的第二对流受热面，然后流出锅炉本体。
这种烟气流动方式叫做烟气三回程。
水循环系统：锅壳、下降管、集箱、水冷壁管组成循环回路。
水在水冷壁管中被加热，一部分水变为蒸汽，管内工质形成汽水混合物，下降管不受热，管中工质是水，汽水混合物重度小于水的重度，因此下降管中的水向下流动，水冷壁管中的汽水混合物向上流动，形成了自然循环。
此外，由于锅壳底部受热以及锅壳中布置了大量的烟管，锅壳中的水被加热蒸发，在锅壳中也形成了冷水下降，热水和蒸汽上升的自然循环，只不过这个循环过程是在锅壳这个大水容积中进行的。
水火管锅炉最早用于小容量产品，进些年来发展到较大容量。
该炉型曾是我公司主导产品，90年代之前几乎是唯一的炉型。
目前仍是我公司主要炉型之一，是20t/h以下产品的首选，在40t/h热水炉也曾生产过该产品。
1.2卧式内燃锅炉卧式内燃锅炉用于燃油、燃气锅炉。
锅炉本体由炉胆（锥形炉胆、波形炉胆）、锅壳、管板、回燃室（管板、筒体）、烟管、拉撑（直拉杆、斜拉杆）组成。
烟气行程：燃烧机将油或气点燃并形成火焰喷入炉胆，火焰、烟气与炉胆组成的辐射受热面进行换热后，由前向后流动，在回燃室转向，由后向前冲刷第一对流管束烟管，在前部转向，由前向后冲刷第二对流管束烟管，然后流出锅炉本体。
烟气流动同样是三回程方式。
水循环：在锅壳这个大水容积中形成了冷水下降，热水和蒸汽上升的自然循环。
上述的炉型是三回程湿背式卧式内燃锅炉。
所谓湿背式，是指回燃室处于锅壳中，回燃室后管板（后背）与锅壳后管板之间存在水夹层，回燃室后管板（后背）被水冷却，称之为湿背式。
与之相对应的是干背式，如果回燃室不处于锅壳中，回燃室后背一般是用耐火材料砌筑的，没有水冷却则成为干背。
下图为三回程干背式锅炉示意图。
1：锅壳 2：炉胆 3：前管板 4：后管板 5：烟管 6：耐火砖干背式锅炉回燃室后背用耐火砖砌筑，在高温烟气冲刷下，很容易损坏，不得不经常停炉修理，因此只用于较小容量的产品。
我公司生产的卧式内燃锅炉目前全部采用三回程湿背式结构。
2、锅壳和集箱筒体计算厚度与水管锅炉锅筒和集箱筒体厚度计算公式相同。
锅壳筒体计算厚度c δ：[]PPD ic -=σϕδmin 2集箱筒体计算厚度c δ：[]PPD c +=σϕδmin 02c δ：计算厚度P ：计算压力i D ：筒体内径0D ：筒体外径min ϕ：最小减弱系数[]σ：许用应力2.1计算压力a P P P ∆+=0P：计算压力0P ：工作压力 a P ∆：设计附加压力2.2工作压力h f r P P P P ∆+∆+=0 0P ：工作压力 r P ：额定压力f P ∆：工质流动阻力，取最大流量时锅壳或集箱至锅炉出口之间的压力降h P ∆：元件所受液柱静压力，不大于0.03()f a r P P P ∆+∆+时，取hP ∆等于零。
2.3设计附加压力标准第4条“符号和单位”中，给出“a P ∆—设计附加压力（安全阀整定压力）”，标准的第1号勘误表改为a P ∆—设计附加压力（考虑安全阀整定压力）”。
除此之外标准中再未给出a P ∆的确定方法，经向标准编写人咨询，a P ∆取为安全阀较低整定压力与额定压力之差，与GB/T16507.4的规定不一致。
2.4最小减弱系数min ϕ取纵向焊接接头系数、纵向孔桥减弱系数ϕ、两倍横向孔桥减弱系数ϕ'2（当ϕ'2＞1时，取00.12='ϕ）及斜向孔桥当量减弱系数d ϕ（当d ϕ＞1时，取d ϕ=1.00）中的最小值。
这些规定与GB/T16507.4无本质上的区别，在GB/T16507.4中，横向孔桥减弱系数已经包括了2倍，斜向孔桥减弱系数就是本标准的斜向孔桥当量减弱系数。
2.5纵向焊接接头系数w ϕ根据焊缝形式及无损检测比例，按GB/T16508.1中的6.4.7选取。
该条与GB/T16507.4表5略有区别，比GB/T16507.4表5叙述的更明确具体，此外有1个系数值不同。
2.6孔桥减弱系数2.6.1可不考虑孔间影响的相邻两孔的最小节距在什么情况下需要计算孔桥减弱系数，本标准也有与GB/T16507.4相同的规定，相邻两孔的节距小于可不考虑孔间影响的相邻两孔的最小节距，且两孔直径均不大于未补强孔最大允许直径时，应计算孔桥减弱系数。
可不考虑孔间影响的相邻两孔的最小节距0s ，就是GB/T16507.4中的临界节距c s 。
()δδ++=i m D d s 20m d ：相邻两孔直径的平均值，221d d d m +=δ：名义厚度2.6.2未补强孔最大允许直径未补强孔最大允许直径[]d ，按图50查取。
与GB/T16507.4有所不同，GB/T16507.4给出两种方法，计算和按图查取，我们一般用计算确定。
本标准只按图50确定。
在查图前需计算筒体的实际减弱系数s ϕ，s ϕ就是GB/T16507.4中的筒体结构特性系数k ，计算公式是相同的。
对于锅壳筒体：[]()eis P PD δσϕ-=2对于集箱筒体：()[]()ee s P D P δσδϕ--=220 e δ：有效厚度当s ϕ≤0.4时，需要补强的孔已得到自身补强，无需另行补强。
当s ϕ＞0.4时，未补强孔的直径d 不应大于按图50确定的未补强孔的最大允许直径[]d ，且最大为200mm 。
如为椭圆孔，d 取筒体纵截面上的尺寸。
当未补强孔的直径d 大于按图50确定的未补强孔的最大允许直径[]d 时，应采取规定的补强结构予以补强。
这些规定与GB/T16507.4基本相同，只是GB/T16507.4无“如为椭圆孔，d 取筒体纵截面上的尺寸”的规定，GB/T16507.4取的是长轴尺寸。
2.6.3纵向孔桥减弱系数sd s m-=ϕ s ：纵向相邻两孔的节距2.6.4横向孔桥减弱系数s d s m'-'='ϕ s '：横向相邻两孔的节距，取筒体平均直径圆周上的弧长。
2.6.5斜向孔桥当量减弱系数ϕϕ''=K dK ：斜向孔桥换算系数()22175.011n K +-=ab n =b ：斜向孔桥两孔间在筒体轴线方向上的距离a ：斜向孔桥两孔间在筒体平均直径圆周上的弧长ϕ''：斜向孔桥减弱系数s d s m''-''=''ϕs ''：斜向相邻两孔的节距，取筒体平均直径圆周上的弧长。
对于凹座开孔、非径向开孔，公式中的m d 以当量直径e d 代入，其计算方法与GB/T16507.4相同，此处不再详述。
2.7许用应力[][]J σησ=[]J σ：为GB/T16508.2表2《常用钢板的许用应力》和表4《常用钢管的许用应力》相应材料的选取值。
这两个表与GB/T16507.2表2和表4不完全相同，尤其是表4，由于水管锅炉覆盖的产品更多，选用的材料更广，GB/T16507.2表4钢管品种更多。
η：修正系数，按表3选取。
对锅壳和集箱筒体来说，表3与GB/T16507.4的表1是相同的。
确定[]J σ时，需首先确定计算温度c t ，按表4选取，表中mave t 为介质额定平均温度。
表4与GB/T16507.4对应的表2、表3、表4有所不同。
上述的[]J σ、η、c t 查取步骤、方法与水管锅炉相同。
3、锅壳和集箱筒体厚度附加量321C C C C ++=1C ：腐蚀裕量，一般取1C =0.5，δ＞20mm 时，取1C =02C ：制造减薄量，锅壳筒体：冷卷冷校时，2C =0；冷卷热校时，2C =1mm ；热卷热校时，2C =2mm 。
钢管制成的直集箱筒体：2C =03C ：钢材厚度负偏差，锅壳筒体：取钢板标准规定的厚度负偏差。
按GB/T709《热轧钢板和钢带的尺寸、外形、重量及允许偏差》，规定为0.3 mm 。
钢管制成的直集箱筒体：δ1003mC =，m ：钢管厚度负偏差的百分比值，%，可查GB3087《低中压锅炉用无缝钢管》标准。
从我公司进料情况看，一般外径＜108mm ，是冷拔管，查表3，外径≥108mm ，是热轧管，查表2。
表2按钢管外径和管子壁厚与外径比值，分4档给出了偏差值。
表3按管子壁厚分2档给出了偏差值。
4、不绝热锅壳和集箱筒体最大允许厚度 4.1不绝热锅壳最大允许厚度不绝热锅壳最大允许厚度按表5查取，与GB/T16507.4表16相同。
但GB/T16507.4表16有r P ≤2.5MPa 的限定，本标准无此限定。
4.2不绝热集箱最大允许厚度r P ＞2.5MPa 时，不绝热集箱最大允许厚度30mm ，与GB/T16507.4表17有所不同，表17按温度分成2档，本标准只有1个规定值。
r P ≤2.5MPa 时，不绝热集箱最大允许厚度按表6查取，与GB/T16507.4表18相同。
5、卧式平直炉胆厚度计算炉胆是卧式内燃锅炉主要受压元件，锅炉燃烧和辐射换热过程在炉胆完成。
