简便的半锥角计算公式
锥度计算公式教学
锥度计算公式教学锥度是一个常见的几何概念，它描述了一个圆锥或圆柱体的侧面的斜率。
在工程学和制造业中，锥度通常用来描述零件或工件的形状和尺寸。
计算锥度的公式是一个重要的数学工具，它可以帮助工程师和设计师准确地计算出零件的尺寸和形状，从而确保零件能够正确地安装和运行。
在本文中，我们将介绍如何计算圆锥和圆柱体的锥度，并提供一些实际的示例来帮助读者更好地理解这个概念。
我们将从基本的几何概念开始，逐步深入到计算公式的推导和应用。
1. 基本几何概念。
在开始介绍锥度的计算公式之前，让我们先回顾一下一些基本的几何概念。
圆锥是一个由一个圆和一个顶点连接而成的几何体，它的侧面呈锥形。
圆柱体则是由一个圆和一个平行于圆的底面连接而成的几何体，它的侧面呈圆柱形。
在工程学和制造业中，我们经常会遇到需要计算圆锥和圆柱体的锥度，以便正确地设计和制造零件。
2. 圆锥的锥度计算。
现在让我们来介绍如何计算圆锥的锥度。
假设我们有一个圆锥，它的底面半径为R，顶点到底面的距离为H。
我们想要计算出这个圆锥的锥度，即它的侧面的斜率。
首先，我们可以利用勾股定理来计算出圆锥的侧面的斜边长度。
根据勾股定理，斜边的长度可以表示为：L = √(R^2 + H^2)。
其中，L表示斜边的长度，R表示底面半径，H表示顶点到底面的距离。
接下来，我们可以利用三角函数来计算出圆锥的锥度。
由于圆锥的侧面是一个直角三角形，我们可以利用正弦函数来表示锥度。
正弦函数的定义是：sin(θ) = 对边/斜边。
根据这个定义，圆锥的锥度可以表示为：sin(θ) = R / L。
通过这个公式，我们可以计算出圆锥的锥度，从而准确地描述它的形状和尺寸。
3. 圆柱体的锥度计算。
现在让我们来介绍如何计算圆柱体的锥度。
与圆锥不同，圆柱体的锥度通常是指它的底面和顶面之间的夹角。
我们可以利用三角函数来计算出圆柱体的锥度。
假设我们有一个圆柱体，它的底面半径为R，顶面半径为r，高度为H。
我们想要计算出这个圆柱体的锥度，即它的底面和顶面之间的夹角。

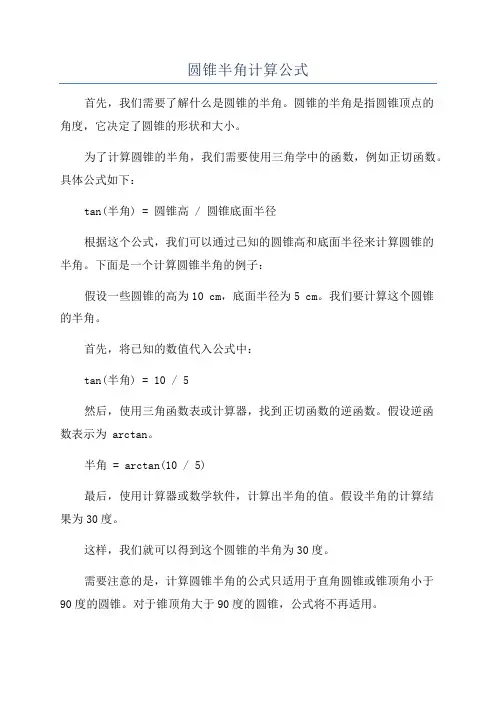

圆锥半角计算公式
圆锥半角计算公式首先，我们需要了解什么是圆锥的半角。
圆锥的半角是指圆锥顶点的角度，它决定了圆锥的形状和大小。
为了计算圆锥的半角，我们需要使用三角学中的函数，例如正切函数。
具体公式如下：tan(半角) = 圆锥高 / 圆锥底面半径根据这个公式，我们可以通过已知的圆锥高和底面半径来计算圆锥的半角。
下面是一个计算圆锥半角的例子：假设一些圆锥的高为10 cm，底面半径为5 cm。
我们要计算这个圆锥的半角。
首先，将已知的数值代入公式中：tan(半角) = 10 / 5然后，使用三角函数表或计算器，找到正切函数的逆函数。
假设逆函数表示为 arctan。
半角 = arctan(10 / 5)最后，使用计算器或数学软件，计算出半角的值。
假设半角的计算结果为30度。
这样，我们就可以得到这个圆锥的半角为30度。
需要注意的是，计算圆锥半角的公式只适用于直角圆锥或锥顶角小于90度的圆锥。
对于锥顶角大于90度的圆锥，公式将不再适用。
此外，计算圆锥半角的公式也只适用于圆锥的对称情况。
对于非对称的圆锥或不规则形状的圆锥，其他方法可能需要用于计算半角。
在实际应用中，圆锥半角的计算对于设计和建造工程非常重要。
例如，在设计建筑物或制作工艺品时，圆锥半角的计算可以帮助我们确定圆锥的形状和尺寸，以确保产品的质量和可靠性。
总结起来，圆锥半角的计算公式是tan(半角) = 圆锥高 / 圆锥底面半径。
通过这个公式，我们可以通过已知的圆锥高和底面半径来计算圆锥的半角。
圆锥半角的计算对于设计和建造工程非常重要，能够帮助我们确定圆锥的形状和尺寸。
分子动力学纳米压痕面积
我们要探讨分子动力学模拟中的纳米压痕面积。
首先，我们需要明确什么是纳米压痕和分子动力学模拟，以及它们之间的关系。
纳米压痕是一种在纳米尺度上测量材料力学性质的技术。
而分子动力学模拟是一种计算方法，可以模拟原子和分子的物理运动。
在分子动力学模拟中，我们可以通过模拟压头对材料进行的压缩过程，来得到纳米压痕的相关数据。
纳米压痕面积（A）通常可以通过压痕的深度（h）和压头的形状来确定。
对于一个理想的锥形压头，压痕面积 A 与压痕深度 h 的关系可以表示为：
A = π × (tan(θ))^2 × h^2
其中，θ 是压头的半锥角。
但是，上述公式是一个简化的模型，真实的纳米压痕过程可能会受到材料的弹性恢复、压头形状的不完美性等因素的影响。
因此，在实际的分子动力学模拟中，我们通常会直接测量模拟得到的压痕的几何形状来确定其面积。
为了简化问题，我们这里假设使用了一个半锥角为60°的锥形压头，并且从模拟中得到了压痕深度为
10nm。
我们可以将这些数据代入上述公式来估算纳米压痕的面积。
计算结果为：纳米压痕面积 A = 9.42e-16 平方米。
所以，在给定的条件下，纳米压痕的面积约为 9.42e-16 平方米。
需要注意的是，这个结果是一个估算值，真实的纳米压痕面积可能会因为各种因素而有所不同。
而且，我们在这里假设了压头是理想的锥形，并且没有考虑材料的弹性恢复等因素。
在实际的分子动力学模拟中，为了得到更准确的结果，我们应该直接从模拟数据中测量压痕的几何形状来确定其面积。
三角函数半角公式大全及推导过程
三角函数半角公式大全及推导过程
三角函数的半角公式包括半角正弦公式、半角余弦公式、半角正切公式等等，接下来分享具体的三角函数半角公式大全及推导过程。
三角函数的半角公式
sin(α/2)=±√((1-cБайду номын сангаасsα)/2)
cos(α/2)=±√((1+cosα)/2)
tan(α/2)=±√((1-cosα)/((1+cosα))
三角函数半角公式推导过程
已知公式
sin2α=sin(α+α)=sinαcosα+cosαsinα=2sinαcosα
cos2α=cos(α+α)=cosαcosα-sinαsinα=cos²α-sin²α=2cos²α-1=1-2sin²α①
半角正弦公式
由等式①，整理得：sin²α=1-cosα/2
将α/2带入α，整理得：sin²α/2=1-cosα/2
开方，得sinα/2=±√((1-cosα)/2)
半角余弦公式
由等式①，整理得：cos2α+1=2cos²α
将α/2带入，整理得：cos²α/2=cosα+1/2
开方，得cos(α/2)=±√((1+cosα)/2)
半角正切公式
tan(α/2)=[sin(α/2)]/[cos(α/2)]=±√((1-cosα)/((1+cosα))
三角函数的万能公式
sin(α)=[2tαn(α/2)]/[1+tαn2(α/2)]
cos(α)=[1-tαn2(α/2)]/[1+tαn2(α/2)]

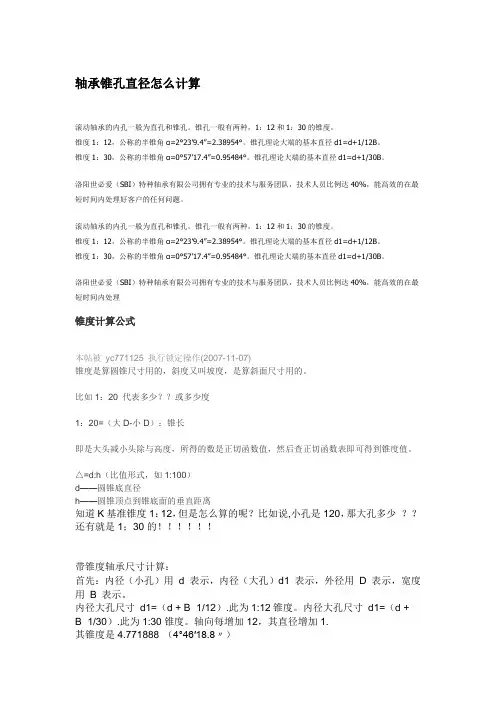

轴承锥孔直径怎么计算
轴承锥孔直径怎么计算滚动轴承的内孔一般为直孔和锥孔。
锥孔一般有两种，1：12和1：30的锥度。
锥度1：12，公称的半锥角α=2°23’9.4”=2.38954°。
锥孔理论大端的基本直径d1=d+1/12B。
锥度1：30，公称的半锥角α=0°57’17.4”=0.95484°。
锥孔理论大端的基本直径d1=d+1/30B。
洛阳世必爱（SBI）特种轴承有限公司拥有专业的技术与服务团队，技术人员比例达40%，能高效的在最短时间内处理好客户的任何问题。
滚动轴承的内孔一般为直孔和锥孔。
锥孔一般有两种，1：12和1：30的锥度。
锥度1：12，公称的半锥角α=2°23’9.4”=2.38954°。
锥孔理论大端的基本直径d1=d+1/12B。
锥度1：30，公称的半锥角α=0°57’17.4”=0.95484°。
锥孔理论大端的基本直径d1=d+1/30B。
洛阳世必爱（SBI）特种轴承有限公司拥有专业的技术与服务团队，技术人员比例达40%，能高效的在最短时间内处理锥度计算公式本帖被yc771125 执行锁定操作(2007-11-07)锥度是算圆锥尺寸用的，斜度又叫坡度，是算斜面尺寸用的。
比如1：20 代表多少？？或多少度1：20=（大D-小D）：锥长即是大头减小头除与高度，所得的数是正切函数值，然后查正切函数表即可得到锥度值。
△=d:h（比值形式，如1:100）d——圆锥底直径h——圆锥顶点到锥底面的垂直距离知道K基准锥度1：12，但是怎么算的呢？比如说,小孔是120，那大孔多少？？还有就是1；30的！！！！！！带锥度轴承尺寸计算：首先：内径（小孔）用 d 表示，内径（大孔）d1 表示，外径用 D 表示，宽度用B 表示。
内径大孔尺寸d1=（d + B×1/12）.此为1:12锥度。
内径大孔尺寸d1=（d + B×1/30）.此为1:30锥度。
5、锥度的有关计算
目 的：
1、掌握锥度计算中
D 、d、L、C、α/2 间的关系，
2、了解锥度的分类
重 点：
D 、d、L、C、α/2间的关系
编制:PRINCE
一、 锥 体 各 部 分 名 称 ：
1. 2. 3. 4. 5.
大端直径： D 小端直径：d 锥 长：L 锥半角：α/2 锥 度：C（锥度是比值无单位更不是度数）
大端直径D
攻PT1/4-19内螺纹（长20mm），求攻螺纹之前的孔径。
查表（55°密封管螺纹）
大端直径 基准直径 小端直径
大径=13.157
小径=11.445
基准距离L0=6.0 螺距P=25.4/19=1.337
(d0-d)/L0=C代入数据：(11.445-d)/6.0=1/16 得小端直径d=11.07（钻至11.0）
总长L
计算PT牙的有关尺寸
螺纹大径（查表值）
螺纹小径（查表值）
小端直径d
如：加工PT3/4-14外螺纹长16mm， 求车螺纹之前毛坯的大小端直径。
已知：查表（55°密封管螺纹） 大径=26.441 小径=24.117
基准距离（查表值）
基准距离L0=9.5 螺距P=25.4/14=1.814
①(d0-d)/L0=C代入数据：(26.441-d)/9.5=1/16 得小端直径d=25.847（精车可车至25.747） ②（D-d）/L=C代入数据：（D-25.847）/16=1/16 得大端直径D=26.847（精车可车至26.747）
二、各部分（D 、d、L、C、α/2）间关系
1锥度定义：C=(D-d)/L 2在三角形ABC中TAN(α/2)=AC/BC=（D-d）/2L=C/2 所以 D=d+2Ltan(α/2) d=D-2Ltan(α/2) L=(D-d)/C=(D-d)/ 2tan(α/2) 在D 、d、L、α/2四个量中知道其中任意三个即可以求出第四个
圆锥半角的计算公式为
圆锥面车削
教学视频
转动设备
注意锥度的方向
·用转动小滑板法车削外圆锥面的操作步骤：
（1）、车圆柱体：按圆锥大端直径及锥体部分的长度，车出圆 柱体。
（2）、车圆锥体：
1）、调整小滑板导轨间隙：对小滑板导轨清洗、修整、润滑， 使其摇动起来松紧合适，进退自如。
2）、确定小滑板的行程：工作行程应大于圆锥加工的长度。将 小滑板后退至工作行程的起点，然后试移动一次，以检查工作行 程是否足够。
五、车圆锥体的质量分析：
1.锥度不准确 原因时计算上的误差；小拖板转动角度和床尾偏移量偏移不精
确；或者是车刀、拖板、床尾没有固定好，在车削中移动而造 成。甚至因为工件的表面粗糙度太差，量规或工件上有毛刺或 没有擦干净，而造成检验和测量的误差。 2.锥度准确而尺寸不准确 原因是粗心大意，测量不及时不仔细，进刀量控制不好，尤其 是最后一刀没有掌握好进刀量而造成误差。 3.圆锥母线不直 圆锥母线不直是指锥面不是直线，锥面上产生凹凸现象或是中 间低、两头高。主要原因是车刀安装没有对准中心。 4.表面粗糙度不合要求 配合锥面一般精度要求较高，表面粗糙度不高，往往会造成废 品，因此一定要注意。造成表面粗糙度差的原因是切削用量选 择不当，车刀磨损或刃磨角度不对。没有进行表面抛光或者抛 光余量不够。用小拖板车削锥面时，手动走刀不均匀，另外机 床的间隙大，工件刚性差也是会影响工件的表面粗糙度。
2、标准圆锥的种类：莫氏圆锥和米制圆锥。其表示 方法用号码表示。
①、莫氏圆锥：按尺寸由小到大有0、1、2、3、4、5、 6七个号码。当号码不同时，圆锥角和尺寸都不同。 （见表4-1、4-2）
②、米制圆锥：有4、6、80、120、160、200七个号码。 它的号码是指大端直径，锥度固定不变，C=1：20。 （见表4-1）
外螺纹m值计算公式
外螺纹m值计算公式
外螺纹m值是指螺纹的测量值，它是螺纹的重要参数之一，
用来描述螺纹的牙距。
螺纹的牙距是指在螺纹中任意两个相邻的螺纹峰之间的距离。
对于外螺纹的m值计算公式，有以下几种常用的方法：
1. 理论计算法：根据螺纹的设计参数，计算出理论上的m值。
这个方法适用于一些标准螺纹，例如ISO标准螺纹。
根据ISO 标准，螺纹的牙距可以通过螺纹的直径和螺纹的“Dp”值来计算。
公式为：m = Dp / (π * tan(α)) ，其中α为螺纹的半锥角。
2. 实际测量法：在实际操作中，可以使用螺角卡尺、螺纹卡规等工具来进行螺纹的测量。
螺角卡尺是专门用于测量螺纹的工具，它通过测量螺纹两个相邻峰的距离来确定螺纹的牙距。
测量时需要注意保持测量工具与螺纹切割面的垂直。
利用实际测量值可以计算出m值。
3. 试验测量法：在一些特殊情况下，螺纹的设计参数和实际测量都无法满足要求，可以采用试验测量法来获取螺纹的m值。
试验测量法是通过在零件上切割螺纹并测量的方法进行的。
切割螺纹后使用螺纹卡尺等测量工具进行测量，最终得到m值。
需要注意的是，在实际测量中可能会出现误差，因此在计算
m值时需要考虑这些误差。
通常情况下，测量误差是可以接受的，但是如果误差较大，则需要重新进行测量或者采取其他措施确保螺纹尺寸的准确性。
总之，外螺纹m值的计算可以采用理论计算法、实际测量法或者试验测量法。
根据具体的情况选择合适的方法进行计算，确保计算结果的准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
其配合尺寸值未達標準值（內錐度尺寸尚未到達時），故
需補進刀量，配合補進刀公式可車削出精密度極高的內外
錐度配合件。
補進刀公式
C T l 2
C：補進刀量（mm）。 T：內錐度值。 L：與標準值之差值。
◎補進刀實例講解
12
18
C
T l
1 (18 12) 5
◎複式刀座偏擺方向與量錶擺設
1.量錶測桿中心需與 主軸中心同高
2.除了中心同高以外，還需與工件垂直
◎量錶檢驗法（以外錐度為例）
複式刀座移動距離公式
L1
L2
D
d
2
2
量
複式刀座移動距離 錶
測 桿 移 動 距
錐度長度 離
量錶指針移動距離公式
TL 2
◎複式刀座移動距離與量錶移動量
課程大綱
1.錐度相關知識。 2.錐度的定義
a.問答與講解 3.錐角與半錐角
a.例題講解 4.複式刀座偏擺方向與量錶擺設 5.量表檢驗法
a.複式刀座移動距離 b.量錶測桿移動距離 6.錐度補進刀量 a.公式運用
◎相關知識
機械零件中，使用錐度的場合有工具機的心 軸或零件的扣接定位，如車床、銑床、鑽床或磨 床等機器心軸與刀具或頂心之間的配合，都會使 用到錐度。其優點為配合時，其公、母套錐度的 軸心線會自動重疊成一條線，達到自動調心的功 能，且配合速度快。
T D d 32 27 1
L
25
5
錐度值＝1 / 5 即表示公制錐度T＝1：5 ；表示錐體軸心長度 每5mm長，其直徑增大或縮減1mm。
◎錐角與半錐角定義
當錐度值T以角度值表示，則稱為錐角。下圖 所示為錐角， 所示為半錐角。車削錐度時常採用半錐角，作為複式刀座 旋轉角度車削之依據。由三角函數知：
T D d 此式為錐角 L
則 tan 1 D d T
2 L 2
tan1 T 此式為半錐角
2
☆例題2
某工件錐度值為1 / 5，其半錐角為若干？ 解：
公式 tan1 T
2
1
tan1 5 5.710 5.7
2
是不是算到頭昏腦脹呢？沒關係，好戲在後頭
◎簡便的半錐角計算公式
半錐角的求法亦可利用簡便的半錐角計算公式求出， 將錐度值T乘一常數28.65後，可直接求出近似角度。
公式 T 28.65
以 1 為例： 5
T 28.65 1 28.65 5.73
5
這個方式是否簡單多了？
1：5
半錐角公式 28.65 T
32
27
28.65 1
5
25
5.73
複式刀座移動距離公式
量錶指針移動距離公式
L1
L2
D
d
2
2
Байду номын сангаасL1
252
32
27
2
25.12 mm
2
TL
1 25 5 2.5 mm
2
2
◎錐度補進刀切削量
0.6 mm
2
2
Thanks for your listening！
The End！
