(化学)初三化学图像题 金属及酸碱盐反应技巧和方法完整版及练习题
D、氯化钡能和硫酸反应生成硫酸钡沉淀和盐酸，硫酸和盐酸的混合溶液中滴加氯化钡溶液时，立即产生沉淀，该选项对应关系不正确；
故选：D。
5．下面是四个实验绘制的图形，其中实验结果与图形对应不正确的是（ ）
A． 等质量的镁粉和锌粉与足量的溶质质量分数相同的稀硫酸反应
B． 向含有稀盐酸和硫酸铜的溶液中滴加NaOH溶液
C． 敞口放置在空气中的浓硫酸
D． 向稀盐酸中不断滴加烧碱溶液至过量
【答案】D
【解析】
【分析】
【详解】
A、镁的活动性比锌强，每24份质量的镁生成2份质量的氢气，每65份的锌生成2份质量的氢气，等质量的镁粉和锌粉与足量的溶质质量分数相同的稀硫酸反应，镁比锌反应快，生成的氢气多，故A正确；
溶液中氢元素的质量
B
向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸的质量
产生气体的质量
C
一定量的硫酸铜溶液中加入氯化钡生成沉定的质量
生成沉定的质量
D
在一定温度下，向一定量的饱和硝酸钾溶液中加入硝酸钾固体的质量
溶液中溶质的质量分数
A．AB．BC．CD．D
【答案】C
【解析】
【分析】
【详解】
A、稀硫酸和锌反应生成硫酸锌和氢气，所以溶液中氢元素的质量先减小，待稀硫酸完全反应后，然后不变，不符合题意；
A．加热氯酸钾和二氧化锰的混合物，产生的氧气与时间的关系
B．硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液至过量，生成的沉淀与加入氢氧化钠溶液的质量关系
C．氢氧化钠和碳酸钠的混合溶液中滴加盐酸，产生气体与所加盐酸的关系
D．硫酸和盐酸的混合溶液中滴加氯化钡溶液，生成的沉淀与加入氯化钡的质量关系
【答案】D
【解析】
（化学）初三化学图像题 金属及酸碱盐反应技巧和方法完整版及练习题
一、化学图像题金属及酸碱盐反应的图像
1．下列所示图像能正确反应实验或化学反应事实的是
A． 稀H2SO4滴入BaCl2溶液中
B． 往部分变质的NaOH溶液中滴加稀盐酸
C． 等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应
D． 等质量，等质量分数的过氧化氢溶液制取O2
D、向铝中滴加稀硫酸，铝与硫酸反应生成硫酸铝，溶液中的铝元素的质量不断增加，当铝完全反应后，溶液中铝元素的质量不再增加，与曲线相符，不符合题意。故选C。
【点睛】
判断反应生成物与曲线的关系时，重点找出生成物的起点和终点是否与曲线相符。
3．下列各选项与如图所示曲线相符的是（ ）
选项
横坐标
纵坐标
A
向一定量稀硫酸中加入锌粉的质量
D、电解水生成氢气和氧气的体积比为2:1，图像错误，故不符合题意，故选C。
【点睛】
本题为图像题，解答本题关键要弄清图象中是从原点开始与否，及图象的转折点的意义，及反应是恰好反应，还是反应物有剩余，再根据有关的化学方程式进行计算解答。
7．下列图像分别表示4个实验过程中某些物质质量的变化，其中正确的是（）
①碳酸盐与酸反应放出气体，则能与酸反应放出气体的物质一定是碳酸盐
②10g水和10g酒精混合,得到20g酒精溶液,该过程符合质量守恒定律
③常温下,足量的镁和锌分别与等体积、等浓度的稀硫酸反应,生成气体的质量随时间的变化如图
④某气体可能由氢气、一氧化碳、甲烷中的一种或几种组成,将气体点燃后，用干燥的冷烧杯罩在火焰上方,有无色液滴出现,向烧杯中注入澄清石灰水振荡，石灰水变浑浊，则该气体的组合最多有5种情况
B、将等质量的镁片和铁片投入到足量稀硫酸中，镁比铁活泼，镁反应完需要的时间比铁少，等质量的镁片和铁片与足量稀硫酸反应，镁生成的氢气比铁多，故选项B正确；
C、高锰酸钾分解时，生成的氧气中不含有锰元素，锰元素存在于生成的锰酸钾、二氧化锰和剩余的高锰酸钾中，剩余固体中锰元素的质量一直保持不变，故选项C不正确；
B、向含有稀盐酸和硫酸铜的溶液中滴加NaOH溶液，稀盐酸先和氢氧化钠反应生成氯化钠和水，稀盐酸反应完全，氢氧化钠和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，反应完全，沉淀的质量不变，故B正确；
C、浓硫酸具有吸水性，敞口放置在空气中的浓硫酸吸收空气中的水，溶液的质量增加，浓硫酸变稀后不具有吸水性，溶液质量不变，故C正确；
B，20℃，把少量CaO放入饱和石灰水中，氧化钙与水反应生成了氢氧化钙，放出了大量的热，氢氧化钙的溶解度减小，溶质的质量减小，恢复原温度后，氢氧化钙的质量又变大，由于消耗了少量的水，应小于开始时溶质的质量，图像与事实不相符，故B错误；
C、向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸，开始就生成了沉淀，当硝酸钡完全反应不再生成沉淀，图像与事实相符，故C正确；
D、向稀盐酸中加入氢氧化钠溶液，稀盐酸显酸性，开始时溶液的pH应小于7，图像与事实不相符，故D错误。故选C。
【点睛】
本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
10．下列图像不能正确反映对应变化关系的是
D． 电解水生成气体的体积比
【答案】C
【解析】
【分析】
【详解】
A、镁跟氧气反应生成氧化镁，氧化镁的质量由“0”开始，逐渐增加，直至反应完全，氧化镁的质量不再增加，保持不变；而镁和氧气的质量逐渐减少，直到反应不再发生， ，参加反应的镁与氧气的质量比为48:32，则镁的质量应该比氧气的质量变化快，且二者起始质量相等，则完全反应时氧气过量，镁不会有剩余，图像错误，故不符合题意；
C、等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应，相对原子质量Mg<Fe<Zn，活泼性Mg>Zn>Fe，所以镁产生氢气最多，反应速率最快，锌反应速率居中，产生氢气最小，与曲线不相符，不符合题意；
D、等质量，等质量分数的过氧化氢溶液制取O2，有二氧化锰反应速度快，没有二氧化锰速度慢，但产生的氧气质量相等，与曲线不符合，不符合题意。故选B。
【答案】B
【解析】
【详解】
A、稀H2SO4滴入BaCl2溶液中，产生白色的硫酸钡沉淀，且硫酸钡不溶于酸，沉淀不会减小，与曲线不相符，不符合题意；
B、部分变质的NaOH溶液中含有碳酸钠，往其中滴加稀盐酸，盐酸先与氢氧化钠钠反应生成氯化钠和水，没有气泡产生，氢氧化钠反应完后，盐酸再与碳酸钠反应有二氧化碳气体生成，直至碳酸钠反应完，与曲线符合，符合题意；
B、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，其曲线应从纵坐标上某一点开始，再随着硫酸铜溶液的加入，固体质量逐渐增加（因为Fe+CuSO4=Cu+FeSO4，每56份质量的铁可以置换处64份质量的铜），直至反应不再发生，固体的质量不再改变，图像错误，故不符合题意；
C、当金属过量，酸完全反应，等质量的盐酸产生等质量的氢气，因此，镁、铝曲线是一条曲线，当等质量的镁、铝恰好完全反应时，每24份质量的镁产生2份质量的氢气，每54份质量的镁产生6份质量的氢气，等质量的镁生成的氢气质量应比铝少，图像正确，故符合题意；
2．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（）
选项
甲物质
乙物质
Y轴的意义
A
稀盐酸和硫酸钠
氢氧化钡
生成沉淀的质量
B
水
硝酸钾
溶质的质量分数
C
二氧化锰
过氧化氢溶液
氧气的质量
D
铝
稀硫酸
溶液中铝元素的质量
A．AB．BC．CD．D
【答案】C
【解析】
【分析】
D、向稀盐酸中不断滴加烧碱溶液至过量，稀盐酸和氢氧化钠反应生成氯化钠和水，开始pH小于7，反应完全pH等于7，继续滴加氢氧化钠溶液，pH大于7，故D不正确。故选D。
6．下列图象能正确反映对应变化关系的是（）
A． 镁在氧气中燃烧
B． 向一定量铁粉和铜粉的混合物中加入硫酸铜溶液
C． 等质量粉末状金属Mg和Al分别与足量且质量分数相等的稀盐酸
【分析】
【详解】
A、加热氯酸钾和二氧化锰的混合物时，加热一段时间后氯酸钾才能够分解生成氯化钾和氧气，该选项对应关系正确；
B、硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液至过量时，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，因此一段时间后才能够产生沉淀，该选项对应关系正确；
④根据题干叙述，可知有水和二氧化碳生成，生成了水，则原气体中一定含有氢元素，生成了二氧化碳，则原气体中一定含有碳元素，故可能的组成为：①CH4；②H2、CO；③H2、CH4；④CH4、CO；⑤H2、CO、CH4，共5种情况，选项正确。
故选B。
9．下列图象分别与选项中的操作相对应，其中合理的是（ ）
A． 向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液
B、向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸，盐酸会先与氢氧化钠反应，生成氯化钠和水，待氢氧化钠完全反应后，再与碳酸钠反应，生成氯化钠、二氧化碳和水，所以加入一定量的盐酸后，才会生成气体，一开始无气体产生，不符合题意；
C、一定量的硫酸铜溶液中加入氯化钡生成硫酸钡沉淀，沉淀质量从零开始增加，待硫酸铜完全反应后，然后保持不变，符合题意；
D、在一定温度下，向一定量的饱和硝酸钾溶液中加入硝酸钾固体，溶液已经达到饱和，不再溶解硝酸钾，溶液的质量分数不变，不符合题意。
故选C。
【点睛】
本题是过程与图象结合题，是对学生识图能力的考查，解题的关键是能正确的分析各个反应的过程并能结合图象分析问题。
4．下列实验中相关量的关系不能用如图表示的是（ ）
B． 20°C，把少量CaO放入饱和石灰水中

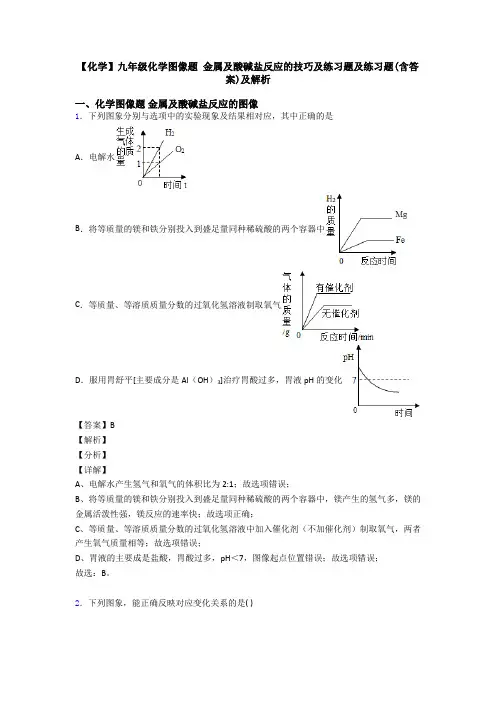

【化学】九年级化学图像题 金属及酸碱盐反应的技巧及练习题及练习题(含答案)及解析
【化学】九年级化学图像题金属及酸碱盐反应的技巧及练习题及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图象分别与选项中的实验现象及结果相对应，其中正确的是A．电解水B．将等质量的镁和铁分别投入到盛足量同种稀硫酸的两个容器中C．等质量、等溶质质量分数的过氧化氢溶液制取氧气D．服用胃舒平[主要成分是Al（OH）3]治疗胃酸过多，胃液pH的变化【答案】B【解析】【分析】【详解】A、电解水产生氢气和氧气的体积比为2:1；故选项错误；B、将等质量的镁和铁分别投入到盛足量同种稀硫酸的两个容器中，镁产生的氢气多，镁的金属活泼性强，镁反应的速率快；故选项正确；C、等质量、等溶质质量分数的过氧化氢溶液中加入催化剂（不加催化剂）制取氧气，两者产生氧气质量相等；故选项错误；D、胃液的主要成是盐酸，胃酸过多，pH＜7，图像起点位置错误；故选项错误；故选：B。
2．下列图象，能正确反映对应变化关系的是( )A ．向饱和石灰水中加入一定量CaOB ．电解水生成氢气和氧气的质量C ．将足量MgCO 3和MgO 固体分别加入相同质量、相同质量分数的稀盐酸中D ．向一定量的H 2SO 4和MgSO 4混合溶液中滴加氢氧化钡溶液【答案】A【解析】【详解】A 、氢氧化钙的溶解度随温度的升高而减少，向饱和石灰水中加入一定量CaO ，氧化钙与水反应生成氢氧化钙并放出热量，使溶液的温度升高，氢氧化钙的溶解度减小，曲线降低，溶液冷却，氢氧化钙溶解度增大，曲线上升，符合题意；B 、根据电解水的化学方程式2222H O 2H +O ↑↑通电 ，生成氢气与氧气的体积比为2：1，生成氢气和氧气的质量比为1：8，与图象不符合，不符合题意；C 、将足量MgCO 3和MgO 固体分别加入相同质量、相同质量分数的稀盐酸中，消耗的盐酸质量相等，参加反应的氯离子质量相等，生成的氯化镁质量也相等。
而曲线图中横坐标中生成相同质量的氯化镁，消耗的盐酸质量不相等，不符合题意；D 、向一定量的H 2SO 4和MgSO 4混合溶液中滴加氢氧化钡溶液，两种物质都含有硫酸根离子，都能与氢氧化钡反应生成不溶于酸硫酸钡的沉淀，沉淀起点应该从0点起，不符合题意。

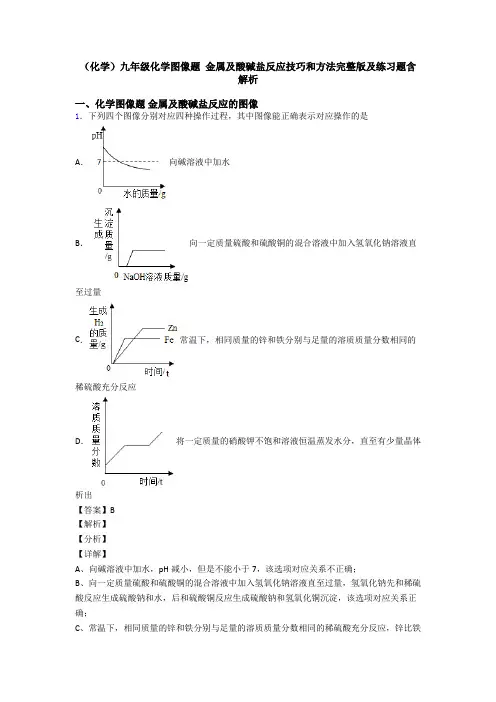

(化学)九年级化学图像题 金属及酸碱盐反应技巧和方法完整版及练习题含解析
（化学）九年级化学图像题金属及酸碱盐反应技巧和方法完整版及练习题含解析一、化学图像题金属及酸碱盐反应的图像1．下列四个图像分别对应四种操作过程，其中图像能正确表示对应操作的是A．向碱溶液中加水B．向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量C．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应D．将一定质量的硝酸钾不饱和溶液恒温蒸发水分，直至有少量晶体析出【答案】B【解析】【分析】【详解】A、向碱溶液中加水，pH减小，但是不能小于7，该选项对应关系不正确；B、向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量，氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成硫酸钠和氢氧化铜沉淀，该选项对应关系正确；C、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应，锌比铁活泼，反应速率快，反应需要时间短，最终铁和稀硫酸反应生成的氢气多，该选项对应关系不正确；D、将一定质量的硝酸钾不饱和溶液恒温蒸发水分，饱和前的过程中溶质质量不变，溶液质量减小，溶质质量分数增大，饱和后溶质质量分数不再变化，该选项对应关系不正确。
故选：B。
2．向下表中的甲物质中逐滴加入乙物质溶液至过量，符合如下曲线描述的是序号甲乙①硫酸和硫酸铜的混合溶液氢氧化钠溶液②氢氧化钠和氯化钡的混合溶液稀硫酸③氯化钠和氯化钙的混合溶液碳酸钠溶液④铜锌的混合物粉末稀盐酸A．①②B．②C．①②③D．①②④【答案】A【解析】【分析】【详解】①向硫酸和硫酸铜的混合溶液加入氢氧化钠溶液，由于硫酸的存在，氢氧化钠不能与硫酸铜反应生成了氢氧化铜沉淀；氢氧化钠先与硫酸反应生成硫酸钠和水，既无气体也无沉淀；待硫酸完全反应后，所加入的氢氧化钠开始与硫酸铜反应产生氢氧化铜蓝色沉淀至硫酸铜完全反应为止，与曲线所示一致，故正确；②向氢氧化钠和氯化钡的混合溶液中滴加稀硫酸，加入硫酸开始硫酸就与氢氧化钠和氯化钡同时反应，因此一开始就产生硫酸钡沉淀至氯化钡完全反应为止，与曲线所示不一致，故不正确；③向氯化钠和氯化钙的混合溶液加入碳酸钠溶液，氯化钙与碳酸钠生成不溶于水碳酸钙沉淀，因此随溶液的加入生成沉淀的量不断增加，至氯化钙完全反应为止；与曲线所示不一致，故不正确；④向铜锌合金中滴加稀盐酸，锌与盐酸反应放出氢气而铜不反应，因此随稀盐酸的加入氢气就不断放出至锌完全反应为止，与曲线所示不一致，故不正确。

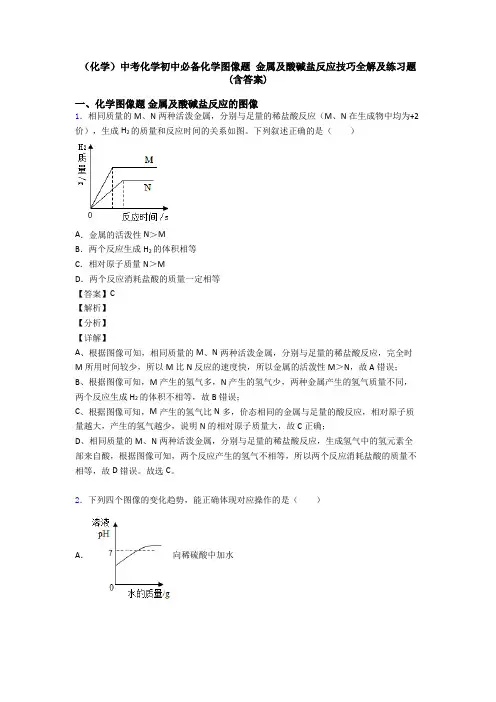

(化学)中考化学初中必备化学图像题 金属及酸碱盐反应技巧全解及练习题(含答案)
（化学）中考化学初中必备化学图像题金属及酸碱盐反应技巧全解及练习题(含答案)一、化学图像题金属及酸碱盐反应的图像1．相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应（M、N在生成物中均为+2价），生成H2的质量和反应时间的关系如图。
下列叙述正确的是（）A．金属的活泼性N＞MB．两个反应生成H2的体积相等C．相对原子质量N＞MD．两个反应消耗盐酸的质量一定相等【答案】C【解析】【分析】【详解】A、根据图像可知，相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，完全时M所用时间较少，所以M比N反应的速度快，所以金属的活泼性M＞N，故A错误；B、根据图像可知，M产生的氢气多，N产生的氢气少，两种金属产生的氢气质量不同，两个反应生成H2的体积不相等，故B错误；C、根据图像可知，M产生的氢气比N多，价态相同的金属与足量的酸反应，相对原子质量越大，产生的氢气越少，说明N的相对原子质量大，故C正确；D、相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，生成氢气中的氢元素全部来自酸，根据图像可知，两个反应产生的氢气不相等，所以两个反应消耗盐酸的质量不相等，故D错误。
故选C。
2．下列四个图像的变化趋势，能正确体现对应操作的是（）A．向稀硫酸中加水B．将浓盐酸敞开口放置在空气中C．加热一定质量的氯酸钾和二氧化锰的混合固体D．向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸【答案】C【解析】【详解】A、稀硫酸的pH小于7，向稀硫酸中加水，溶液的pH逐渐增大，无限的接近于7，不会大于7，A选项图像变化不正确，不符合题意；B、氯化氢具有挥发性，将浓盐酸敞开口放置在空气中，溶质氯化氢的量逐渐减小，溶质的质量分数逐渐减小，B选项图像变化不正确，不符合题意；C、加热一定质量的氯酸钾和二氧化锰的混合固体，氯酸钾在二氧化锰的催化作用下生成氯化钾和氧气，反应前氧气的质量0，反应过程中氧气的质量增加，完全反应后质量不变，图像从原点开始，先上升后成一条水平直线，C选项图像变化正确，符合题意；D、向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸，氢氧化钾与稀硫酸反应生成硫酸钾和水，硝酸钡与硫酸或硫酸钾反应均生成硫酸钡沉淀，故一开始就会生成沉淀，D选项图像变化不正确，不符合题意。

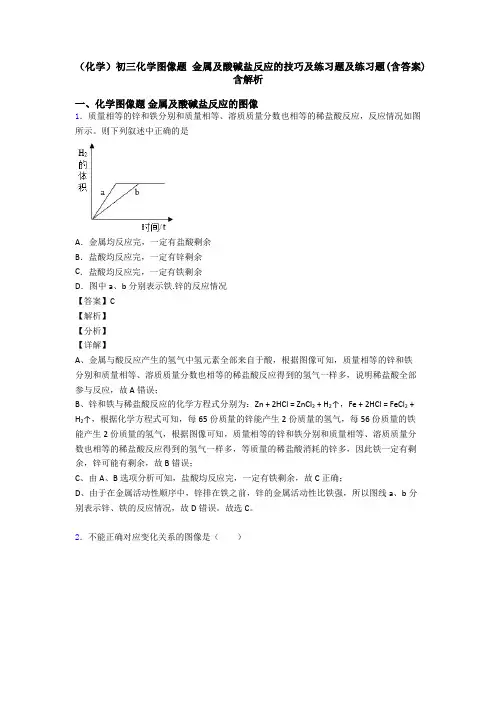

(化学)初三化学图像题 金属及酸碱盐反应的技巧及练习题及练习题(含答案)含解析
（化学）初三化学图像题金属及酸碱盐反应的技巧及练习题及练习题(含答案)含解析一、化学图像题金属及酸碱盐反应的图像1．质量相等的锌和铁分别和质量相等、溶质质量分数也相等的稀盐酸反应，反应情况如图所示。
则下列叙述中正确的是A．金属均反应完，一定有盐酸剩余B．盐酸均反应完，一定有锌剩余C．盐酸均反应完，一定有铁剩余D．图中a、b分别表示铁.锌的反应情况【答案】C【解析】【分析】【详解】A、金属与酸反应产生的氢气中氢元素全部来自于酸，根据图像可知，质量相等的锌和铁分别和质量相等、溶质质量分数也相等的稀盐酸反应得到的氢气一样多，说明稀盐酸全部参与反应，故A错误；B、锌和铁与稀盐酸反应的化学方程式分别为：Zn + 2HCl = ZnCl2 + H2↑，Fe + 2HCl = FeCl2 +H2↑，根据化学方程式可知，每65份质量的锌能产生2份质量的氢气，每56份质量的铁能产生2份质量的氢气，根据图像可知，质量相等的锌和铁分别和质量相等、溶质质量分数也相等的稀盐酸反应得到的氢气一样多，等质量的稀盐酸消耗的锌多，因此铁一定有剩余，锌可能有剩余，故B错误；C、由A、B 选项分析可知，盐酸均反应完，一定有铁剩余，故C正确；D、由于在金属活动性顺序中，锌排在铁之前，锌的金属活动性比铁强，所以图线a、b分别表示锌、铁的反应情况，故D错误。
故选C。
2．不能正确对应变化关系的图像是（）A．A图中横坐标既可以表示加入铁粉的质量，也可以表示加入部分变质的苛性钠质量B．B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性C．C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量D．D图中纵坐标既可以表示溶剂质量，又可表示溶液质量【答案】A【解析】【详解】A、一定质量的稀盐酸中加入铁粉，铁与稀盐酸反应生成氯化亚铁和氢气，产生氢气的质量从0逐渐增加，稀盐酸完全反应，氢气质量不再增加，A图中横坐标可以表示加入铁粉的质量；苛性钠部分变质，氢氧化钠中含有碳酸钠，一定质量的稀盐酸中加入部分变质的苛性钠，氢氧化钠先与稀盐酸反应生成氯化钠和水，氢氧化钠完全反应后碳酸钠与稀盐酸反应生成氯化钠、二氧化碳和水，因此生成气体的质量先为0，一段时间后逐渐增加，完全反应后质量不再变化，A图中横坐标不能表示加入部分变质的苛性钠质量；A选项图像不能正确表示对应变化关系，符合题意；B、澄清石灰水中加入二氧化碳，氢氧化钙与二氧化碳反应生成碳酸钙沉淀和水，氢氧化钙完全反应后，氢氧化钙随着反应的进行逐渐减少至0，溶质质量逐渐减小至0，溶液中阴阳离子逐渐减少至0，溶液的导电性逐渐减弱至0，继续通入二氧化碳，碳酸钙、二氧化碳和水反应生成碳酸氢钙，碳酸氢钙易溶于水，溶质质量逐渐增加，溶液中阴阳离子逐渐增加，溶液的导电性逐渐增加，B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性，B选项图像能正确表示对应变化关系，不符合题意；C、加热氯酸钾制取氧气，二氧化锰做催化剂，氯酸钾分解生成氯化钾和氧气，根据质量守恒定律，钾元素守恒，反应过程中固体中钾元素质量保持不变，二氧化锰作为催化剂，二氧化锰的质量变化，不影响钾元素质量，C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量，C选项图像能正确表示对应变化关系，不符合题意；D、浓硫酸具有吸水性，敞口放置浓硫酸，随着放置时间的延长，浓硫酸逐渐变为稀硫酸，溶液中溶剂的质量逐渐增加，硫酸不挥发，溶质的质量不变，溶液的质量=溶质质量+溶剂质量，溶液的质量逐渐增加，稀硫酸不具有吸水性，一段时间后，溶剂的质量和溶液的质量都不再变化，另外浓硫酸不是100%的纯硫酸，溶剂质量和溶液质量的起始质量不为0，D图中纵坐标既可以表示溶剂质量，又可表示溶液质量，D选项图像能正确表示对应变化关系，不符合题意。
(化学)九年级化学图像题 金属及酸碱盐反应解题技巧和训练方法及练习题(含答案)含解析
（化学）九年级化学图像题金属及酸碱盐反应解题技巧和训练方法及练习题(含答案)含解析一、化学图像题金属及酸碱盐反应的图像1．相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应（M、N在生成物中均为+2价），生成H2的质量和反应时间的关系如图。
下列叙述正确的是（）A．金属的活泼性N＞MB．两个反应生成H2的体积相等C．相对原子质量N＞MD．两个反应消耗盐酸的质量一定相等【答案】C【解析】【分析】【详解】A、根据图像可知，相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，完全时M所用时间较少，所以M比N反应的速度快，所以金属的活泼性M＞N，故A错误；B、根据图像可知，M产生的氢气多，N产生的氢气少，两种金属产生的氢气质量不同，两个反应生成H2的体积不相等，故B错误；C、根据图像可知，M产生的氢气比N多，价态相同的金属与足量的酸反应，相对原子质量越大，产生的氢气越少，说明N的相对原子质量大，故C正确；D、相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，生成氢气中的氢元素全部来自酸，根据图像可知，两个反应产生的氢气不相等，所以两个反应消耗盐酸的质量不相等，故D错误。
故选C。
2．下列图像不能正确反映其对应关系的是A．常温下向一定质量的稀盐酸中逐渐加入镁条，充分反应(忽略挥发)B ．加热一定质量的高锰酸钾C ．向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液D ．分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸【答案】A【解析】【详解】A 、常温下向一定质量的稀盐酸中逐渐加入镁条，镁与稀盐酸反应生成氯化镁和氢气，随着镁条质量的增加，生成氢气的质量逐渐增加，待稀盐酸完全反应后，不再变化，因此，气体的质量不会一直增加，符合题意；B 、加热一定质量的高锰酸钾，高锰酸钾加热分解为锰酸钾、二氧化锰和氧气，固体质量逐渐减少，固体中锰元素的质量不变，故固体中锰元素的质量分数不断增加，待高锰酸钾完全反应后，不再变化，不符合题意；C 、向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液，氢氧化钡先和盐酸反应生成氯化钡和水，因此一开始无沉淀产生，待盐酸完全反应后，再和氯化镁反应生成氢氧化镁沉淀和氯化钡，沉淀质量不断增加，待氯化镁完全反应后，沉淀质量不再变化，不符合题意；D 、分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸，锌和稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，铁和稀盐酸反应：22Fe+2HCl=FeCl +H ↑，锌比铁活泼，锌反应速率快，反应时间短，锌的相对分子质量大于铁，故铁最后产生氢气的质量多，不符合题意。
(化学)中考化学初中化学图像题 金属及酸碱盐反应解题技巧(超强)及练习题(含答案)
（化学）中考化学初中化学图像题金属及酸碱盐反应解题技巧(超强)及练习题(含答案)一、化学图像题金属及酸碱盐反应的图像1．向烧杯中逐滴加入X溶液至过量，生成沉淀或气体的质量与加入X溶液的质量关系符合如图的是选项烧杯中的物质X溶液A稀HCl和Na2SO4BaCl2溶液B Cu和Fe稀HClC稀H2SO4和MgCl2NaOH溶液D NaHCO3和K2SO4稀HClA．A B．B C．C D．D【答案】C【解析】【分析】分析图象，滴加X到一定量时才有气体或沉淀产生，说明刚开始时X与某种物质反应不产生气体或沉淀。
【详解】A、往稀HCl和Na2SO4混合溶液滴加BaCl2溶液，产生硫酸钡不溶于稀盐酸，沉淀曲线从0点出发，逐渐增大到一定量，不符合题意；B、往Cu和Fe混合固体滴加稀HCl，铜不与稀HCl反应，铁能与稀HCl反应，产生氢气，气体曲线从0点出发，逐渐增大到一定量，不符合题意；C、往稀H2SO4和MgCl2滴加NaOH溶液，NaOH溶液先与稀硫酸反应生成硫酸钠和水，没有气体和沉淀产生，硫酸反应完后，NaOH溶液再与氯化镁反应，生成氢氧化镁沉淀和氯化钠，沉淀曲线与图示相符合，符合题意；D、往NaHCO3和K2SO4混合液滴加稀HCl，K2SO4溶液不与稀HCl反应，而NaHCO3溶液能与稀HCl反应，生成氯化钠、水和二氧化碳气体，气体曲线从0点出发，逐渐增大到一定量，不符合题意。
故选C。
2．向下表中的甲物质中逐滴加入乙物质溶液至过量，符合如下曲线描述的是序号甲乙①硫酸和硫酸铜的混合溶液氢氧化钠溶液②氢氧化钠和氯化钡的混合溶液稀硫酸③氯化钠和氯化钙的混合溶液碳酸钠溶液④铜锌的混合物粉末稀盐酸A．①②B．②C．①②③D．①②④【答案】A【解析】【分析】【详解】①向硫酸和硫酸铜的混合溶液加入氢氧化钠溶液，由于硫酸的存在，氢氧化钠不能与硫酸铜反应生成了氢氧化铜沉淀；氢氧化钠先与硫酸反应生成硫酸钠和水，既无气体也无沉淀；待硫酸完全反应后，所加入的氢氧化钠开始与硫酸铜反应产生氢氧化铜蓝色沉淀至硫酸铜完全反应为止，与曲线所示一致，故正确；②向氢氧化钠和氯化钡的混合溶液中滴加稀硫酸，加入硫酸开始硫酸就与氢氧化钠和氯化钡同时反应，因此一开始就产生硫酸钡沉淀至氯化钡完全反应为止，与曲线所示不一致，故不正确；③向氯化钠和氯化钙的混合溶液加入碳酸钠溶液，氯化钙与碳酸钠生成不溶于水碳酸钙沉淀，因此随溶液的加入生成沉淀的量不断增加，至氯化钙完全反应为止；与曲线所示不一致，故不正确；④向铜锌合金中滴加稀盐酸，锌与盐酸反应放出氢气而铜不反应，因此随稀盐酸的加入氢气就不断放出至锌完全反应为止，与曲线所示不一致，故不正确。
九年级化学图像题 金属及酸碱盐反应及其解题技巧及练习题(含答案)及解析
九年级化学图像题金属及酸碱盐反应及其解题技巧及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图象能正确反映其对应关系的是（）A．向等质量的Zn和Fe中分别加入过量的稀硫酸B．向含有少量H2SO4的CuSO4溶液中逐滴加入NaOH溶液C．向接近饱和的NaNO3溶液中不断加入NaNO3晶体．D．向一定量的BaCl2溶液中逐滴加入稀硫酸．【答案】A【解析】【详解】A、等分别向等质量的锌和铁中滴入溶质质量分数相同的稀硫酸，当硫酸少量时，生成的气体由硫酸的量决定，所以开始二者放出气体一直相等，但由于硫酸过量，等质量的铁放出的气体大于锌放出的气体，现象与图像所示一致，故A正确；B、氢氧化钠与硫酸、硫酸铜均发生反应，但氢氧化钠与硫酸先反应，氢氧化钠与硫酸铜后反应，开始反应无现象，当第一个反应结束后才发生第二个反应，现象为产生沉淀，现象与图像所示不一致，故B错误；C、某温度下，向一定量接近饱和的硝酸钠溶液中不断加入硝酸钠晶体，很快就会达到饱和，不再溶解硝酸钠晶体，图像应为开始增加，饱和后溶液的质量不再增加，现象与图像所示不一致，故C错误；D、氯化钡与硫酸反应生成硫酸钡沉淀，当氯化钡反应完时，沉淀的量不再增加，现象与图像所示不一致，故D错误。
故选A。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。
(化学)初三必备化学图像题 金属及酸碱盐反应技巧全解及练习题(含答案)及解析
（化学）初三必备化学图像题金属及酸碱盐反应技巧全解及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图像与对应叙述正确的是A．一定量的稀硫酸中加入锌粒B．向pH=1的溶液中加水C．加热KClO3和MnO2的混合物制O2D．一定量的CuSO4溶液中加NaOH溶液【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。
【详解】A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；B、向pH=1的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越弱，PH就不断增大，但不会大于7，错误；C、加热KClO3和MnO2的混合物制O2，由于二氧化锰是催化剂，质量不变，故反应后剩余的固体质量不可能变为0，错误；D、一定量的CuSO4溶液中加NaOH溶液，发生反应：CuSO4+2NaOH==Cu(OH)2↓+Na2SO4，故生成的沉淀质量随着NaOH溶液的加入而不断增大，直至反应结束后不变，正确，故选D2．下列图象，能正确反映对应变化关系的是( )A．向饱和石灰水中加入一定量CaOB．电解水生成氢气和氧气的质量C ．将足量MgCO 3和MgO 固体分别加入相同质量、相同质量分数的稀盐酸中D ．向一定量的H 2SO 4和MgSO 4混合溶液中滴加氢氧化钡溶液【答案】A【解析】【详解】A 、氢氧化钙的溶解度随温度的升高而减少，向饱和石灰水中加入一定量CaO ，氧化钙与水反应生成氢氧化钙并放出热量，使溶液的温度升高，氢氧化钙的溶解度减小，曲线降低，溶液冷却，氢氧化钙溶解度增大，曲线上升，符合题意；B 、根据电解水的化学方程式2222H O 2H +O ↑↑通电 ，生成氢气与氧气的体积比为2：1，生成氢气和氧气的质量比为1：8，与图象不符合，不符合题意；C 、将足量MgCO 3和MgO 固体分别加入相同质量、相同质量分数的稀盐酸中，消耗的盐酸质量相等，参加反应的氯离子质量相等，生成的氯化镁质量也相等。
【化学】九年级化学图像题 金属及酸碱盐反应解题技巧讲解及练习题(含答案)含解析
【化学】九年级化学图像题金属及酸碱盐反应解题技巧讲解及练习题(含答案)含解析一、化学图像题金属及酸碱盐反应的图像1．相同质量相同形状的铁和锌，分别与等质量，等浓度的稀盐酸反应，产生氢气的量与反应时间的关系如图所示，下列说法正确的是A．乙表示锌与盐酸的反应B．铁可能与盐酸恰好完全反应，而锌有剩余C．两个反应消耗金属的质量不相等D．所得溶液的质量相等【答案】C【解析】【分析】铁与稀盐酸反应原理：Fe＋2HCl=FeCl2＋H2↑，每56份铁能产生2份氢气；锌与稀盐酸反应原理：Zn＋2HCl=ZnCl2＋H2↑，每65粉锌能产生2份氢气；【详解】A、乙图像的斜率小，说明乙产生的氢气速率慢，乙的金属活泼性差，乙表示铁与盐酸的反应；故选项错误；B、甲、乙产生氢气质量相等时，每65粉锌能产生2份氢气，每56份铁能产生2份氢气，消耗锌的质量大，消耗铁的质量小，铁可能有剩余，而锌没有；故选项错误；C、甲、乙产生氢气质量相等，消耗锌的质量大，消耗铁的质量小；故选项正确；D、每65粉锌能产生2份氢气，每56份铁能产生2份氢气，锌参加反应后，所得溶液的质量大；故选选项错误；故选：C。
2．下列图像能正确反映其对应关系的是A．用等体积、等浓度的双氧水制取氧气B．向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液C．向一定量的稀盐酸中不断滴加水D．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉【答案】B【解析】【详解】A、催化剂只改变反应速率，不改变生成物的质量，且有催化剂的需要时间短，A错误；B、向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液，烧碱会先和稀硫酸反应，开始时不产生沉淀，待稀硫酸反应完后才与硫酸铜反应产生沉淀，至硫酸铜完全反应后，沉淀质量不再改变，B正确；C、向稀盐酸中滴加水，开始时溶液的pH小于7，随着水的加人，溶液的pH逐渐增大，但不会等于或大于7，C错误；D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快，等质量、等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸决定，因此最终产生氢气的质量相等，D错误。
初三化学图像题 金属及酸碱盐反应解题技巧(超强)及练习题(含答案)及解析
初三化学图像题金属及酸碱盐反应解题技巧(超强)及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。
故选D。
2．某实验小组向H2SO4和CuSO4(CuSO4溶液显酸性)的混合溶液中滴加NaOH溶液至过量后绘制了四幅对应关系图，下列图像错误的是A．B．C．D．【答案】B【解析】【详解】A.向硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠会优先和硫酸进行反应，当硫酸反应完全时，氢氧化钠再与硫酸铜进行反应生成氢氧化铜沉淀和硫酸钠，所以需要加入氢氧化钠溶液至一定量时才会开始出现沉淀,A正确;B.向硫酸和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，溶质的质量增加，待硫酸反应完之后氢氧化钠和硫酸铜进行反应生成硫酸钠和氢氧化铜沉淀，溶质的质量减小,B错误;C.硫酸和硫酸铜的混合溶液显酸性,随着氢氧化钠溶液的加入，溶液酸性逐渐减弱，当硫酸和氢氧化钠反应完全时，溶液中的溶质为硫酸钠和硫酸铜，因硫酸铜显酸性，随着氢氧化钠的加入,溶液pH继续变大，直至硫酸铜和氢氧化钠完全反应时，溶液中溶质为硫酸钠，溶液显中性，当氢氧化钠溶液加入过量时，溶液显碱性,溶液的碱性会随氢氧化钠溶液的加入一直增加,最终接近所加入的氢氧化钠溶液的pH,C正确;D.钠元素全部来自氢氧化钠溶液，所以溶液中钠元素的质量随氢氧化钠溶液质量的增加而增加,D正确。
