通信原理码型变换实验
[信息与通信]通信原理实验AMIHDB3CMI码型变换波形图
![[信息与通信]通信原理实验AMIHDB3CMI码型变换波形图](https://img.taocdn.com/s3/m/1f1ba02742323968011ca300a6c30c225801f052.png)
1. 将KX01拔去，使CMI编码输入数据悬空（全0码）。测 量TPX05，输出数据为01码，说明具有丰富的时钟信息。 2. 测量CMI译码输出数据是否与发端一致。 3. 观测译码同步信号。
返回
CMI码编码规则测试
7位m序列
15位m序列
返回
1码状态记忆测量
7位m序列，1码是00/11编码，而0码 不编码跟在1码后保持1码的状态
7. 抗连0码性能测试
CMI码编码规则测试
实验步骤：
1. 观测TPX01和TPX05，用TPX01同步，分析编码 输出数据是否与编码理论一致。 2.将KX02设置在1_2位置，重复上一步骤测量。
返回
1码状态记忆测量
实验步骤：
1. 观测TPX01和1码状态记忆输出TPX03，用TPX01 同步，根据观测结果，分析是否符合相互关系。
第四部分 码型变换技术
实验一 AMI/HDB3码型变换实验 实验二 CMI码型变换实验
返回
实验一 AMI/HDB3码型变换实验
实验目的：
1.了解二进制单极性码变换为 AMI/HDB3码的编码规则
2.熟悉HDB3码的基本特征； 3.熟悉HDB3码的编译码器工作
原理和实现方法； 4.根据测量和分析结果，画出电
15位m序列，1码是00/11编码，而0码 不编码跟在1码后保持1码的状态
返回
CMI码解码波形测试
7位m序列，输入数据与解码数据除时延外一一对应
返回
CMI码编码加错波形观测
加错时的译码输出数据与不加错时不同
返回
CMI码检错功能测试
KX01放在Dt时，TPX06与TPY05
KX01设置在M位置，TPY05无错指示
通信原理实验 HDB3码型变换 实验报告
姓名：学号：班级：第周星期第大节实验名称：HDB3码型变换一、实验目的1.掌握AMI编码规则，编码和解码原理。
2.掌握HDB3编码规则，编码和解码原理。
3.了解锁相环的工作原理和定时提取原理。
4.了解输入信号对定时提取的影响。
5.了解信号的传输时延。
6.了解AMI/HDB3编译码集成芯片CD22103。
二、实验仪器1.ZH5001A通信原理综合实验系统2.20MHz双踪示波器三、实验内容1.HDB3码变换规则验证(1)通过KX02的设置，产生7位周期m序列。
用示波器观测如下数据：(3)拔除KD01，输入数据为全1码。
用示波器观测如下数据：(4)KD01跳线中间接地，输入数据为全0码。
用示波器观测如下数据：♦输入数据（TPD01），HDB3输出单极性码数据（TPD08）2.HDB3码译码和时延测试(2)KD01设置为M；通过KX02的设置，产生7位周期m序列；KP02设置在HDB3位置。
用示波器观测如下数据：输入数据（TPD01），HDB3译码输出数据（TPD07）8个时钟周期3.HDB3编码信号中同步时钟分量定性观测(1)通过KX02的设置，产生7位周期m序列；KP02设置在HDB3位置；KD01设置为输入m序列；KD02分别设置为单极性码输出和双极性码输出。
用示波器观测如下数据：♦M序列，单极性码时同步时钟分量（TPP01）♦M序列，双极性码时同步时钟分量（TPP01）♦M序列，双极性码时放大后同步时钟分量（TPP02）(2)KD01设置为输入全1序列。
用示波器观测如下数据：♦全1序列时单极性码时同步时钟分量（TPP01）(3)KD01设置为输入全0序列。
用示波器观测如下数据：得到了正弦信号。
结论：●HDB3单极性码含有时钟分量；双极性码不含有时钟分量或是较少的时钟分量。
●HDB3码是否含有时钟分量与发送的序列无关，无论是M序列，全0码，全1码4.HDB3译码位定时恢复测量(1)通过KX02的设置，产生7位周期m序列；KP02设置在HDB3位置。
通信原理试验一 李马元
电子信息工程系实验报告课程名称：现代通信原理成绩：实验项目名称：实验一 HDB3码型变换实验实验时间：2012.5.14指导教师（签名）：班级：电信092 姓名：李马元学号：910706203一、实验目的:1、理解二进制单极性码变换为AMI码的编码规则，掌握它的工作原理和实现方法；2、理解二进制单极性码变换为HDB3码的编码规则，掌握它的工作原理和实现方法。
二、实验环境:HDB3码型变换实验模块；伪随机码发生器及误码仪；直流稳压电源 JWY-30-4；双踪同步示波器SR8；高频Q表；频谱分析仪；三、实验原理:1、传输码型在传输线路上通常采用AMI码和HDB3码。
1）、AMI码我们用“0”和“1”代表传号和空号。
AMI码的编码规则是“0”码不变，“1”码则交替地转换为+1和-1。
当码序列是1 0 0 1 0 0 0 1 1 1 0 1时，AMI码就变为：+1 0 0 -1 0 0 0 +1 -1 +1 0 -1。
这种码型交替出现正、负极脉冲，所以没直流分量，低频分量也很少。
这种码的反变换也很容易，在再生信码时，只要将信号整流，即可将“-1”翻转为“+1”，恢复成单极性码。
这种码未能解决信码中经常出现的长连“0”的问题。
2）、HDB3码这是一种4连0取代码。
当没有4个以上连“0”码时，按AMI规则编码，当出现4个连“0”码时，以码型取代节“0 0 0 V”或“B 0 0 V”代替4连“0”码。
选用取代节的原则是：用B脉冲来保证任意两个相邻取代节的V脉冲间隔“1”的个数为奇数。
当相邻V 脉冲间“1”码数为奇数时，则用“0 0 0 V”取代，为偶数个数时就用“B 0 0 V”取代。
在V脉冲后面的“1”码和“B”码都依V脉冲的极性而正负交替改变。
为了讨论方便，我们不管“0”码，而把相邻的“1”码和取代节中的B码用B1 B2……Bn表示，Bn后面为V，选取“0 0 0 V”或“B 0 0 V”来满足Bn的n 为奇数。
通信原理 码型变换 实验报告
学校代码： 10128学号：内蒙古工业大学信息工程学院实验报告课程名称：通信原理实验名称：_______码型变换实验______实验类型：验证性□综合性□设计性□实验室名称：格物楼B座通信实验室102班级：电子09-1班学号：姓名：组别：同组人：成绩：实验日期： 2012/5/30预习报告一、实验目的1．了解几种常见的数字基带信号。
2．掌握常用数字基带传输码型的编码规则。
二、实验内容1．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码的波形。
2．观察全0码或全1码时各码型波形。
3．观察HDB3码、AMI码、BNRZ码正、负极性波形。
4．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码经过码型反变换后的输出波形。
三、实验器材1．信号源模块2．码型变换模块3．20M双踪示波器一台4．频率计（可选）一台5．连接线若干实验报告一、实验目的5．了解几种常见的数字基带信号。
6．掌握常用数字基带传输码型的编码规则。
二、实验内容3．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码的波形。
4．观察全0码或全1码时各码型波形。
7．观察HDB3码、AMI码、BNRZ码正、负极性波形。
8．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码经过码型反变换后的输出波形。
三、实验器材6．信号源模块7．码型变换模块8．20M双踪示波器一台9．频率计（可选）一台10．连接线若干四、实验原理1．编码规则①NRZ码NRZ码的全称是单极性不归零码，在这种二元码中用高电平和低电平（这里为零电平）分别表示二进制信息“1”和“0”，在整个码元期间电平保持不变。
例如：②RZ码RZ码的全称是单极性归零码，与NRZ码不同的是，发送“1”时在整个码元期间高电平只持续一段时间，在码元的其余时间内则返回到零电平。
实验-CMI码型变换实验
实验-CMI码型变换实验实验CMI码型变换实验一、实验原理和电路说明在实际的基带传输系统中，并不是所有码字都能在信道中传输。
例如，含有丰富直流和低频成分的基带信号就不适宜在信道中传输，因为它有可能造成信号严重畸变。
同时，一般基带传输系统都从接收到的基带信号流中提取收定时信号，而收定时信号却又依赖于传输的码型，如果码型出现长时间的连“0”或连“1”符号，则基带信号可能会长时间的出现0电位，从而使收定时恢复系统难以保证收定时信号的准确性。
实际的基带传输系统还可能提出其他要求，因而对基带信号也存在各种可能的要求。
归纳起来，对传输用的基带信号的主要要求有两点：1、对各种代码的要求，期望将原始信息符号编制成适合于传输用的码型；2、对所选码型的电波波形要求，期望电波波形适宜于在信道中传输。
前一问题称为传输码型的选择；后一问题称为基带脉冲的选择。
这是两个既有独立性又有互相联系的问题，也是基带传输原理中十分重要的两个问题。
传输码（传输码又称为线路码）的结构将取决于实际信道特性和系统工作的条件。
在较为复杂的基带传输系统中，传输码的结构应具有下列主要特性：1、能从其相应的基带信号中获取定时信息；2、相应的基带信号无直流成分和只有很小的低频成分；3、不受信息源统计特性的影响，即能适应于信息源的变化；4、尽可能地提高传输码型的传输效率；5、具有内在的检错能力，等等。
满足或部分满足以上特性的传输码型种类繁多，主要有：CMI码、AMI、HDB3等等，下面将主要介绍CMI码。
根据CCITT建议，在程控数字交换机中CMI 码一般作为PCM四次群数字中继接口的码型。
在CMI码模块中，完成CMI的编码与解码功能。
CMI编码规则见表4.2.1所示：表4.2.1 CMI的编码规则输入码字编码结果0 011 00/11交替表示因而在CMI编码中，输入码字0直接输出01码型，较为简单。
对于输入为1的码字，其输出CMI码字存在两种结果00或11码，因而对输入1的状态必须记忆。
CMI码形变换实验完整实验报告

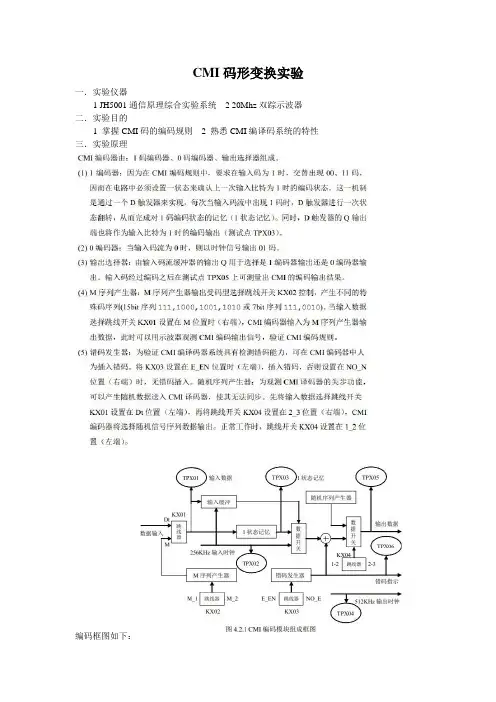

CMI码形变换实验一．实验仪器1 JH5001通信原理综合实验系统2 20Mhz双踪示波器二．实验目的1 掌握CMI码的编码规则2 熟悉CMI编译码系统的特性三．实验原理编码框图如下：译码模块组成框图如下：四．数据整理1CMI码编码规则测试（1）观察CMI编码器的输入数据编码时钟和输入编码数据，波形如下：（上为TPX02，下为TPX01）根据图形观察输入数据在时钟的下降沿跳变。
（2）观察CMI编码器的输出数据编码时钟输入和编码数据输出，波形如下：（上为TPX04，下为TPX05）经过观察，输出数据在时钟的下降沿跳变，输入时钟是输出时钟的2倍。
（3）用示波器同时观察CMI编码器输入数据和输出编码数据。
波形如下：（上为TPX01，下为TPX05）由波形可知输入数据为0 1 0 1 1 1 0等编码数据为01 11 01 00 11 00 01等。
编码数据与编码理论一致。
（4）产生15位m序列重复（3）中的操作，波形如下：（上为TPX01，下为TPX05）由波形可知输入数据为0 0 0 1 0 0 1 1等编码数据为01 01 01 11 01 01 00 11等。
数据编码与编码理论一致。
2．1码状态记忆测量（1）用示波器同时观察CMI编码输入数据和1码状态记忆输出。
波形如下：（上为TPX01，下为TPX03）根据观测结果，符合相互关系。
（2）波形如下：（上为TPX01，下为TPX03）根据观测结果，符合相互关系。
3．CMI码解码波形观测。
波形如下：（上为TPX01，下为TPY07）根据波形测量，编解码之间的时延为输入时钟的1/3。
4．CMI码编码加错波形观测。
波形如下；（上为TPX06，下为TPX05）在正确编码过程中，编码数据中不可能出现0000，1111，10等编码，此编码出现则为错误编码。
再者，插入一个错码，插入的是一个1或0码，会造成编码数据流出现错误编码，对应编码数据查找，即可找出错码位置。
AMI和HDB3码型变换试验.
AMI/HDB3 码型变换实验一、实验目的了解二进制单极性码变换为AMI/HDB3 码的编码规则;熟悉HDB3 码的基本特征;熟悉HDB3 码的编译码器工作原理和实现方法; 根据测量和分析结果,画出电路关键部位的波形;二、实验内容AMI 码编码规则验证AMI 码译码和时延测量AMI 编码信号中同步时钟分量定性观测AMI 译码位定时恢复测量HDB3 码变换规则验证HDB3 码译码和时延测量HDB3 编码信号中同步时钟分量定性观测HDB3 译码位定时恢复测量三、实验仪器1.JH5001通信原理综合实验系统一台2.20MHz 双踪示波器一台四、原理与电路AMI 码的全称是传号交替反转码。
这是一种将消息代码0（空号和1（传号按如下规则进行编码的码:代码的0 仍变换为传输码的0,而把代码中的 1 交替地变换为传输码的+1、-、+1、-1…由于AMI 码的传号交替反转,故由它决定的基带信号将出现正负脉冲交替,而0 电位保持不变的规律。
由此看出,这种基带信号无直流成分,且只有很小的低频成分, 因而它特别适宜在不允许这些成分通过的信道中传输。
由AMI 码的编码规则看出,它已从一个二进制符号序列变成了一个三进制符号序列,即把一个二进制符号变换成一个三进制符号。
把一个二进制符号变换成一个三进制符号所构成的码称为1B/1T 码型。
AMI 码除有上述特点外,还有编译码电路简单及便于观察误码情况等优点,它是一种基本的线路码,并得到广泛采用。
但是,AMI 码有一个重要缺点,即接收端从该信号中来获取定时信息时,由于它可能出现长的连0串,因而会造成提取定时信号的困难。
为了保持AMI 码的优点而克服其缺点,人们提出了许多种类的改进AMI码,HDB3码就是其中有代表性的一种。
HDB3AMI非归零码HDB3码的全称是三阶高密度双极性码。
它的编码原理是这样的：先把消息代码变换成AMI码，然后去检查AMI码的连0串情况，当没有4个以上连0串时，则这时的AMI 码就是HDB3码;当出现4个以上连0串时,则将每4个连0小段的第4个0变换成与其前一非0符号（+1或-同极性的符号。
实验2 码型变换实验报告
现代通信原理实验报告
实验室名称：通信原理实验室实验日期：年月日
学院
班级、组号
d、HDB3码的优缺点
五、实验步骤
六、实验结果及分析
输入：信号源的拨码开关SW04、SW05设置为00000101 00000000，500分频；
SW01、SW02、SW03设置为01110010 00110000 00101011
1、数字基带波形编码实验
NRZ码输入波形：
RZ码输出波形：
BNRZ码输出波形：
BRZ码输出波形：
2、数字基带波形解码实验（与NRZ码输入波形双踪）
NRZ码输入波形：
RZ码解码输出波形：
BNRZ码解码输出波形：
BRZ码解码输出波形：
3、传输码编码实验（与NRZ码输入波形双踪）
NRZ码输入波形：
AMI码编码输出波形：
HDB3码编码输出波形：
4、传输码解码实验（与NRZ码输入波形双踪）
姓名
实验项目名称
码型变换实验
指导
教师
成绩
教师签名：
年月日
一、实验目的
二、实验内容
三、实验仪器
四、实验原理（参考实验指导书P47实验九）
1、几种常见的数字基带波形（NRZ码、RZ码、BNRZ码、BRZ码）
2、两种常见的基带传输码（AMI码、HDB3码）
a、AMI码的编码规则
b、A
NRZ码输入波形：
AMI码解码输出波形：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一码型变换实验
一、实验目的
1．了解几种常见的数字基带信号。
2．掌握常用数字基带传输码型的编码规则。
二、实验内容
1．将信号源模块、码型变换模块小心地固定在主机箱中，确保电源接触良好。
2．插上电源线，打开主机箱右侧的交流开关，再分别桉下两个模块中的开关POWER1、POWER2，对应的发光二极管LED001、LED002、D900、D901发光，按一下信号源模块的复位键，两个模块均开始工作。
3．将信号源模块的拨码开关SW101、SW102设置为00000101 00000000，SW103、SW104、SW105设置为01110010 00110000 00101010。
按实验一的介绍，此时分频比千位、十位、个位均为0，百位为5，因此分频比为500，此时位同步信号频率应为4KHz。
观察BS、FS、2BS、NRZ各点波形。
实验测量：
BS 2BS
FS NRZ
4．分别将信号源模块和码型变换模块上以下四组输入/输出接点用连接线连接：BS与BS、FS与FS、2BS与2BS、NRZ与NRZ。
观察码型变换模块上其余各点波形。
AMI测试点输出的AMI码HDB3测试点输出的HDB3码
5．任意改变信号源模块上的拨码开关SW103、SW104、SW105的设置，以信号源模块的NRZ码为内触发源，用双踪示波器观察码型变换模块各点波形。
双踪显示NRZ码输入波形与其FS 双踪NRZ码输入与其RZ码输出波形
双踪NRZ码输入与其BNRZ码输出
双踪NRZ码输入与BNRZ码解码输出双踪NRZ码输入与BRZ码解码输出
6．将信号源模块上的拨码开关SW103、SW104、SW105全部拨为1或全部拨为0，观察码型变换模块各点波形。
1000码型作为编码电路的信号源分别送入“信码输入”TP1，用双踪示波器同时观察TP1的信码和经编码以后输出的HDB3码：
上下分别为编码前后的全1码上下分别为编码前后的全0码
七、实验思考题
1．在分析电路的基础上回答，为什么本实验HDB3编、解码电路只能在输入信号是码长为24位的周期性NRZ码时才能正常工作。
答：因为该电路采用帧同步控制信号，而1帧包含24位，所以当NRZ码输入电路到第24位时，帧同步信号给一个脉冲，使得电路复位。
AMI、CMI码再重新对NRZ码进行编译。
且AMI、CMI码电路对NRZ进行编译的第一位始终是固定的值。
因此AMI、CMI编译码电路只能在输入信号是码长为24位的周期性NRZ码才能正常工作。
八、实验心得。
