河南理工大学万方科技学院《数字电子技术基础》课程设计电气与自动化工程系电气工程及其自动化10届电气3班1016301013张克科李宝平2012.6.18—2012.6.2424秒计数器概述1.1篮球竞赛24秒计时器功能数字电子技术在社会生活中发挥着越来越重要的作用，在生活中有着各种各样的应用。
因此课程设计是数字电子技术学习中非常重要的一个环节，它将学生的理论知识和实践能力统一起来，为以后的工作做好准备。
在篮球比赛中，规定了球员的持球时间不能超过24秒，否则就犯规了。
本课程设计的“篮球竞赛24秒计时器”可用于篮球比赛中，用于对球员持球时间24秒限制。
一旦球员的持球时间超过了24秒，它就自动报警从而判定此球员的犯规。
本课程设计是脉冲数字电路的简单应用，设计了篮球竞赛24秒计时器。
此计时器功能齐全，有显示24秒倒计时的功能，同时系统设置外部操作开关，控制计时器的直接清零、启动、暂停、连续功能。
而在直接清零时，数码管显示器灭灯，计时器为24秒递减计时其计时间间隔为1秒，计时器递减计时到零时，数码管显示器不灭灯，同时发出光电报警信号。
1.2设计任务及要求1.2.1 基本要求（1）显示24秒计时功能。
（2）设置外部操作开关控制计时器直接清零、启动、暂停/连续功能。
（3）在直接清零时，要求数码显示器灭灯。
（4）计时器为24秒递减计时器，其计时间隔为1秒。
（5）递减计时到零时，显示器不能灭灯，同时发出光电报警信号。
（6）秒脉冲由555多谐振荡器给出。
1.2.2设计任务及目标（1）根据原理图分析各单元电路的功能；（2）熟悉电路中所用到的各集成块的管脚及其功能；（3）进行电路的装接、调试、直到电路能达到规定的设计要求；（4）写出完整、详细的课程设计报告电路设计原理与单元模块2.1设计原理24秒计时器的总体参考方案框图如图2.1所示。
它包括秒脉冲发生器、计数器、译码显示电路、报警电路和辅助时序控制电路等五个模块组成。
数字电子技术基础课程设计 二十四秒计时器

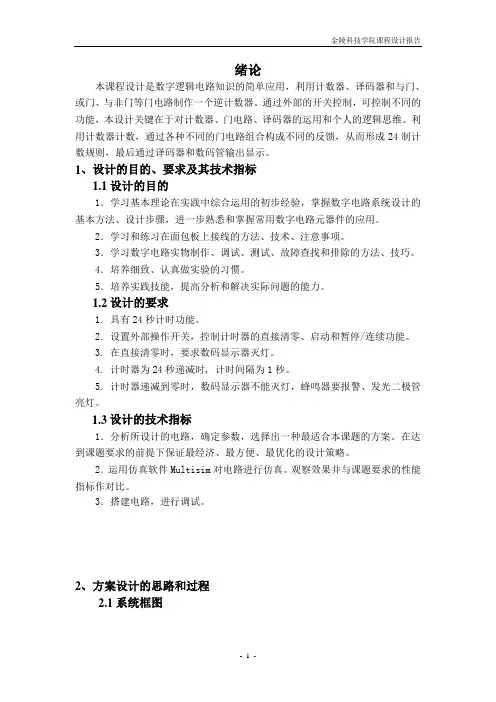

绪论本课程设计是数字逻辑电路知识的简单应用，利用计数器、译码器和与门、或门、与非门等门电路制作一个逆计数器。
通过外部的开关控制，可控制不同的功能，本设计关键在于对计数器、门电路、译码器的运用和个人的逻辑思维。
利用计数器计数，通过各种不同的门电路组合构成不同的反馈，从而形成24制计数规则，最后通过译码器和数码管输出显示。
1、设计的目的、要求及其技术指标1.1设计的目的1．学习基本理论在实践中综合运用的初步经验，掌握数字电路系统设计的基本方法、设计步骤，进一步熟悉和掌握常用数字电路元器件的应用。
2．学习和练习在面包板上接线的方法、技术、注意事项。
3．学习数字电路实物制作、调试、测试、故障查找和排除的方法、技巧。
4．培养细致、认真做实验的习惯。
5．培养实践技能，提高分析和解决实际问题的能力。
1.2设计的要求1. 具有24秒计时功能。
2. 设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能。
3. 在直接清零时，要求数码显示器灭灯。
4. 计时器为24秒递减时, 计时间隔为1秒。
5. 计时器递减到零时，数码显示器不能灭灯，蜂鸣器要报警、发光二极管亮灯。
1.3设计的技术指标1．分析所设计的电路，确定参数，选择出一种最适合本课题的方案。
在达到课题要求的前提下保证最经济、最方便、最优化的设计策略。
2．运用仿真软件Multisim对电路进行仿真。
观察效果并与课题要求的性能指标作对比。
3．搭建电路，进行调试。
2、方案设计的思路和过程2.1系统框图2.2总体设计思路正如系统方框图一样，此方案主要分单元进行设计。
由课题很显然方案的主体是计数器单元的设计，通过译码显示电路显示出来。
这两者都需要被提供一个脉冲。
其余的单元按照所给要求进行线路的设计即可。
3、单元电路的设计 3.1秒脉冲发生器3.1.1 555定时器的电路结构和工作原理 内部结构：工作原理：译码显示报警电路计数器 秒脉冲 发生器控制电路 启动暂停/连续 直接清零它含有两个电压比较器，一个基本RS 触发器，一个放电开关T ，比较器的参考电压由三只5KΩ的电阻器构成分压，它们分别使高电平比较器C1同相比较端和低电平比较器C2的反相输入端的参考电平为Vcc 32和Vcc 31。
基于数字电路的电子秒表课程设计报告
基于数字电路电子秒表课程设计摘要电子秒表是一种用数字电路技术实现时、分、秒计时的装置，无机械装置，具有较长的使用寿命，因此得到了广泛的使用。
它从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。
本次实验所做电子式秒表由信号发生系统和计时系统构成,并具有清零,暂停功能。
由于需要比较稳定的信号，所以信号发生系统555定时器与电阻和电容组成的多谐振荡器构成，信号频率为100HZ。
计时系统由计数器、译码器、显示器组成。
计数器由74 LS160构成，由十进制计数器组成了一百进制和六十进制计数器，采用异步进位方式。
译码器由74LS48构成，显示器由数码管构成。
清零,暂停功能由RS触发器构成防抖动开关。
具体过程为：由晶体震荡器产生100HZ脉冲信号先进入计数器，然后传入译码器，将4位信号转化为数码管可显示的7位信号，结果以“分”、“秒”、“10毫秒”依次在数码管显示出来。
该秒表最大计时值为59分59.99秒，“10毫秒”为一百进制计数器组成，“分”和“秒”为六十进制计数器组成。
关键词：计时精度计数器显示器AbstractElectronic stopwatch is the realization of a digital circuit technology,.It can realize the hour, minute, second timer.It does not have mechanical means and has a longer life, so it has been widely used. The principle is a typical digital circuit, which includes a combination logic circuit and a timing circuit. The experiments can be done by electronic stopwatch constituted by the signal system and timing system, and has cleared pause function. Due to the need of a more stable signal, the signal generating system is constituted by the 555 Timer with the resistors and capacitors, and the signal frequency is 100Hz. Timing system contains the counter, decoder, display. Counter 74 LS160 constituted by the decimal counter the decimal and sexagesimal counter, which uses asynchronous binary. The decoder from 74LS48 constitute display digital tube constitute Cleared, the pause function by the RS flip-flop. Its specific process: the 100Hz pulse signal generated by the crystal oscillator and first into the counter, and then the incoming decoder, a 4-bit signal is converted to 7-bit signal of the digital control can be displayed, the result by "minute", "second", "10 milliseconds" turn on the digital display. The stopwatch timing is 59 minutes, 59.99 seconds, 10 milliseconds is the 150 binary counter, "minute" and "second" is the six decimal counter.Keyword:Timing accuracy counter display目录一、设计任务与要求 (2)二、方案设计与论证 (2)三、单元电路设计与参数计算 (4)1．信号发生器单元电路 (4)2．时钟分频计数单元电路 (6)3．显示及译码单元电路 (11)4．控制电路 (13)四、总原理图及元器件清单 (14)五、结论与心得 (17)六、参考文献 (18)一、设计任务与要求用74系列数字器件设计一个电子秒表,要求:1.以0.01秒为最小单位进行显示。
数电课程设计：电子秒表
数电课程设计：电子秒表
电子秒表是一种常见的计时工具，它通过使用电子元件实现高精度的计时功能。
下面是一个基于数电的电子秒表的设计方案：
1. 运算部分设计：
- 使用一个1Hz的时钟源，可以通过计数器或者振荡器实现。
- 使用一个可重置的二进制计数器，位数根据需要的计时范
围确定。
例如，如果计时范围为1小时，可使用一个4位二进制计数器。
- 计时开始/停止控制逻辑：这可以通过一个开关电路实现，可以使用一个门电路或者触发器电路。
- 计数器重置逻辑：可以使用一个按钮或者开关来重置计数
器的值。
2. 显示部分设计：
- 使用数码管或者液晶显示器来显示计时结果。
数码管可以
使用共阳或者共阴的7段数码管。
- 使用译码器将计数器的二进制输出转换为译码信号，用于
控制数码管显示的数字。
3. 其他功能：
- 可以添加一个暂停功能，通过一个按钮或者开关来实现。
当计时中按下暂停按钮时，计时器会停止计数，再次按下暂停
按钮时，计时器继续计数。
- 可以添加一个拆表功能，通过一个按钮或者开关来实现。
按下拆表按钮时，计时器会记录当前的计时值，然后重置为0，再次按下拆表按钮时，计时器恢复原来的计时状态。
该设计方案中的电子秒表可根据实际需求进行调整和扩展，例如增加更多的功能按钮、调整计时范围和精度等。
同时，需要注意电路的稳定性和可靠性，以及对供电电源和信号的处理。
数电课程设计 30S计时器
数字电路课程设计报告题目：篮球竞赛30s计时器专业：电气工程及其自动化班级：09电气（6）班姓名：***学号: ************同组队员：徐英谋黄有义何耀成陈泽汉邹迪日期：2011 年6 月24日目录一、设计目的 (2)二、设计要求和设计任务 (2)2.1设计要求 (2)2.2设计任务 (2)三、总体框图设计、 (3)四、功能模块设计和原理说明 (3)4.1设计原理 (3)4.2设计方案 (3)4.3单元模块 (4)4.3.1时钟模块 (4)4.3.2 8421BCD码递减计数器模块 (5)4.3.3 控制模块 (7)4.3.4 译码显示模块 (8)五、总电路图程序说明 (10)六、电路仿真与调试 (11)6.1启动、暂停、置数 (11)6.2倒计时功能 (11)6.3报警功能 (12)七、总结 (13)一、设计目的现代社会电子计数器在许多领域中均得到普遍应用，诸如在体育比赛，定时报警器、游戏中的倒时器，交通信号灯、红绿灯、行人灯、交通纤毫控制机、还可以用来做为各种药丸，药片，胶囊在指定时间提醒用药等等，由此可见计时器在现代社会是何其重要的。
篮球作为一项全民健身项目，已有一定的历史。
在中国，篮球很盛行，篮球比赛也日趋职业化。
篮球比赛中有一项违例时间要用倒计时器，目前多数采用的是24秒制，但随着篮球制度的改革将会采用30秒制。
有需要就会有市场，因此设计一款30秒计时器是非常有必要也非常有前景的。
该款计时器是在原来的基础上把24秒制改为30秒制。
该计时器要有递减计时及报警功能。
因此符合比赛中违例判罚的需要。
在篮球比赛中，规定了球员的持球时间不能超过30秒，否则就犯规了。
本课程设计的“篮球竞赛30秒计时器”，可用于篮球比赛中，用于对球员持球时间30秒限制。
一旦球员的持球时间超过了30秒，它自动的报警从而判定此球员的犯规。
本设计主要能完成：显示30秒倒计时功能；系统设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能；在直接清零时，数码管显示器灭灯；计时器为30秒递减计时其计时间隔为1秒；计时器递减计时到零时，数码显示器不灭灯，同时发出光电报警信号等。
数字电路课程设计_24秒倒计时
赣南师院物理与电子信息学院数字电路课程设计报告书姓名：班级：学号：时间：图1 总原理框图1.1 555定时器555定时器是一种多用途的数字-模拟混合集成电路，用它可以构成施密特触发器、单稳态触发器和多谐振荡器。
本设计用LM555CM定时器设计一个多谐振荡器给电路提供脉冲信号，产生的脉冲信号用由74LS192进行计数，且设置周期为1秒。
1.1.1555定时器管脚名称和功能图2 555的管脚名称1脚为接地端，也是芯片的公共端。
2脚为C2比较器的信号输入端V2l又称为触发端。
它们输入的信号可以图3 555定时器的内部结构1.1.3 555定时器的功能表输入各级输出T 1状态D RV 1l V 2L V 1C V 2C触发器输出Q 1+n输出V OT 1状态0 ⨯ ⨯ ⨯ ⨯0 低电平 导通 1 (32)V CC (31V CC ) 0 1 0 低电平 导通 1 (32)V CC (31V CC ) 0 0 1 高电平 截止 1 (32)V CC (31V CC ) 1 0 0 高电平 截止 1(32)V CC (31V CC ) 11Q不变不变表1 555定时器的功能表1.274LS192十进制同步加减计数器图5 74LS192的内部结构图1.2.374LS192的功能表表2 74LS192的功能表1.374LS48七段译码器本设计中用共阴极七段显示数码管，为使七段显示数码管能正常工作，将74LS190连接到74LS48,74LS48将高低电平信号译成数码管可读信号，从而实现数字的显示。
1.3.174LS48的引脚排列图6 74LS48的引脚排列1.3.274LS48的真值表表3 74LS48的逻辑功能真值表1.4共阴极数码管数码管有共阴和共阳之分，本设计使用共阴数码管，因为译码器使用为74LS48，相应的数码管要用相应的译码器才能实现译码和显示数字。
1.4.1共阴数码管的引脚排列和简易符号图7 八段共阴数码管图8 数码管简易图1.4.2 共阴数码管的内部结构图9 共阴数码管内部结构2电路分析和仿真结果由上对各个元件进行的简介以及相关的原理图，下面对电路进行分部分析。
秒表 数电 课程设计报告 (用计数器设计)
数电课程设计
秒表
设计报告
姓名：
学号：
班级：
1.设计要求
带秒表的定时器
1．1分钟定时器。
2．1分钟任意设定计时量。
3．带有2次计数功能。
2.设计方案及思路
设计方案
1.信号发生器采用555记时器连成多谢振荡器，振荡周期1s，
设计电路图如图：
2kΩ
2. 通过2个74ls160十进制计数器接成60进制计数器对秒脉冲进行计数
3. 2次计数部分，通过2个74ls160芯片分别置为置数模式，用一个微动开关控制CLK
设计电路
3.元件清单
4.制作过程
1.制作过程
焊接的过程中，我是分模块进行焊接的，每焊完一部分检查一下功能是否正常，这样确保了最后焊完后没有发现什么大的问题，减少了调试的难度。
2.调试过程
1.按照电路图仔细焊接电路，最后发现有一个数码馆显示异常，猜测有可能是74ls48数码管驱动与数码管之间连接的问题，通过万用表终于发现有两个导线短路了，排除后正常2．发现按键开关产生抖动现象
在网上查了一下按键消抖的资料，明白了问题产生的原因以及解决的方法，就是通过一个SR锁存器进行消抖，然后正好发现所用的74ls00芯片上有剩余的与非门可以连接成SR锁存器。
消抖电路如下：
5.总结
通过这次课程设计，有许多收获：
1.巩固了课堂上学到的知识；
2.锻炼了自已的动手能力，了解了电子制作的基本知识；
3.学习了multisim的基本使用；
4.通过制作后的调试，增强了自己发现问题，解决问题的能力。
数字电路课程设计--简易数字秒表
简易数字秒表1. 实验设计指标及要求：1.1课题说明：在体育比赛、时间准确测量等场合通常要求计时精度到1%秒（即10 ms ）甚至更高的计时装置，数字秒表是一种精确的计时仪表，可以担当此任。
本课题的设计任务设计一个以数字方式显示的计时器，即数字秒表。
1.2设计内容：a) 数字秒表需求分析，信号及属性定义；b) 电路原理设计、分析、参数计算，画出电路原理图； c) 电路安装与实验测试。
1.3设计要求：d) 量程99.99 S ，计时精度1%秒，计时结果动态显示，十进制格式；e) 设置启动、清除信号，清除信号使输出结果，使电路复位到初始状态；f) 设置暂停、停止信号，暂停、停止时均保持当前结果，直到清除信号有效时止；1.4总体设计思路：数字秒表由4个部分组成：精确的时钟源、十进制计数器、译码器、七段码或液晶显示电路。
时钟源产生符合精度要求的基准时钟，本设计中取10毫秒即可。
十进制计数器需要4个，分别对应4个十进制位，输出为BCD 码。
若采用七段码显示器则译码器完成BCD 到七段码的译码，由4位显示电路动态显示结果。
综上所述，数字秒表应具有以下结构（如图1所示）：图 12.单元电路设计：2.1分频、进位功能的实现：数字秒表由四部分组成：精确的时钟源，十进制计数器，译码器，七段码显示电路。
本实验设计时钟脉冲源采用电路板上的1000HZ 脉冲，74ls90芯片具有2-5-10进制功能，由5片74ls90芯片构成分频、计数电路，第一片74ls90芯片将直接输入的1000HZ 脉冲源分成100HZ ，后四片74ls90芯片再逐次进行10H 、1HZ 、0.1HZ 的分频工作，与此同时后4片74ls90芯片组成十进制计数器与四个终端显示由七段译码显示器连接以显示电路输出结果。
74ls90功能表：图2 74ls90管脚图表174ls90 BCD 十进制计数时序CPa Q3 Q2 Q1 Q0 0 1 2 3 4 5 6 7 8 90 0 0 0 0 0 0 0 1 10 0 0 0 1 1 1 1 0 00 0 1 1 0 0 1 1 0 00 1 0 1 0 1 0 1 0 11KHZ2.2 分频电路如图3：图32.3 计数电路：此电路需要4个十进制计数器，4个计数器由低位到高位连接起来，每一级的输入脉冲是前一级的十分之一，输出则需要正确连接七段码显示电路，其电路如图4。
