1-2+绘图仪器、工具及使用

合集下载

尺规绘图工具和仪器的使用方法机械制图

上一页下一页
§1-2 尺规绘图工具和仪器的使用方法
一、图板、丁字尺、三角板的用法
图板、丁字尺和三角板的用法：
三角板有30° 60° 和45°两块,可以和丁字尺配合画垂直线。丁字尺和两块三角板配合可以画出15°整倍数的斜线。
上一页下一页
§1-2 尺规绘图工具和仪器的使用方法
一、图板、丁字尺、三角板的用法
2. 选定图纸
3. 固定图纸
图纸要固定在图板左下方，下部空出的距离要能放丁字尺，以便操作。图纸要用胶纸固定，不应使用图钉，以免损坏图板。
§1-5 手工绘图的方法和步骤
上一页下一页
一、尺规绘图
§1-5 手工绘图的方法和步骤
1. 准备工作
2. 选定图纸
3. 固定图纸
4. 画底稿
画出图框和标题栏轮廓后，先画出各图形的基准线，
上一页下一页
一、正多边形的画法
1. 正六边形
1 根据对角线长度作图
利用外接圆半径作图
§1-3 几何作图
上一页下一页
一、正多边形的画法
1. 正六边形
1 根据对角线长度作图
§1-3 几何作图
利用丁字尺和三角板作图
上一页下一页
一、正多边形的画法
1. 正六边形
2 根据对边的距离作图
§1-3 几何作图
2. 圆弧连接作图举例
§1-3 几何作图
上一页下一页
四、圆弧连接
2. 圆弧连接作图举例
§1-3 几何作图
上一页下一页
四、圆弧连接
2. 圆弧连接作图举例
§1-3 几何作图
上一页下一页
四、圆弧连接
2. 圆弧连接作图举例
§1-3 几何作图

绘图工具和仪器及其使用方法

1.3其它用品
除了上述工具之外，在绘图时，还需要准备削铅笔刀，橡皮、固定图纸用的塑料胶纸，测量角度的量角器、擦图片(修改图线时用它遮住不需要擦去的部分)，砂纸(磨铅笔用，通常把它剪一小块贴在对折的硬纸内面，以免磨下的铅芯粉末飞扬)，以及清除图面上橡皮屑的小刷等 (如图1.32)。
机械制图
削铅笔时应从没有标号的一端开始，铅芯以露出6-8mm为宜。使用铅笔时，应保持笔杆前后与纸面垂直，并向画线运动方向倾斜约60°。运笔时用力应一致，方能保证整段线条粗细相同，颜色深浅一致。画圆弧时，圆规用铅芯应较画直线用铅笔铅芯黑1-2级为宜，这样方可使整张图纸颜色近于一致
（a）锥形 1.2绘图仪器
图1.25 垂直线的画法线的画法
图1.26 倾斜
图1.27 平行线的画法
图1.28 垂直线的画
4.铅笔
绘图铅笔铅芯的软、硬由字母“B”和“H”来体现。铅笔中6B最黑（最软），10H最硬，HB适中。绘图时常用B-3H铅笔，画底稿时一般用2H或3H铅笔，铅芯宜磨削成锥状；书写字符及描深细线一般用HB 或H铅笔，铅芯宜磨削成铲状（四棱柱），如图1.29 所示。
机械制图
1.1绘图工具 1．绘图板简称图板，是具有平坦光滑表面的长方形木板，作为画图时图纸的垫板。由于图板的左右两边作为导边，故必须平直(但绘图时只能依据一个导边使用丁字尺)。平时应注意不要损伤板面和导边的平直度，且要注意防潮和避免日晒。
图1.24 绘图板
2．丁字尺丁字尺系由尺身和与之成直角的尺头组成。它与图板配合使用，用于画水平线。将尺头贴紧图板左边导边上下移动，可画出各种不同位置的水平线，其使用方法如图 1.24所示。丁字尺使用完毕后，应悬挂在干燥的墙壁上，以免变形及损伤尺身的平直度。 3.三角板三角板分45°和30°—60°两块，可配合丁字尺画垂直线及15度角倍数的斜线；或用两块三角板配合画任意角度的平行线和垂直线。如图1.25—1.28

机械制图与计算机绘图第2讲绘图工具和仪器

机械制图与计算机绘图
—第2讲绘图工具和仪器
0目1 录
01 绘图工具 02 绘图仪器 03 思考题
01
01
绘图工具
01
绘图工具
1.绘图工具种类
正确使用绘图工具和仪器，是保证绘图质量和加快绘图速度的一个重要方面。常用的绘图工具和仪器有图板、丁字尺、圆规和三角板等。（1）图板 ✓ 图板主要用作画图垫板，要求表面平坦光洁; ✓ 左边必须垂直，主要用作导边。
画较大圆时，应使圆规两脚都与纸面垂直。应能对齐。
01
ห้องสมุดไป่ตู้
绘图工具
3.圆规与分规
图(a)所示，分规两脚的针尖并拢后，应能对齐。图(b)是用分规五等分直线段AB，称为试分法。试分的过程:先按目测，使两针尖间的距离大致为 AB的1/5，然后在线段AB上试分。
方法:从A量得第一试分点1以后，在点1处的针脚不动，将另一针脚沿弧线所示方向移至第二个试分点2;再使在点2处的针脚不动，另一针脚则沿弧线所示方向移至第三个试分点3;依次继续进行，直到获得第五个试分点5为止。
012
绘图仪器
3.其他绘图用品
除上述用品外，绘图时还需用小刀(刀片)、橡皮、胶带纸、量角器、擦图片、砂纸板及毛刷等。
均为圆锥形针尖
砂纸
三棱尺
分规（用于度量）
小毛刷
胶带纸
擦图片量角器
01
03
思考题
015
思考题
① 图板、丁字尺、圆规和三角板的使用方法？ ② 图纸的选用与使用要求？ ③ 根据笔芯的软硬铅笔的分类是什么？ ④ 削铅笔时有什么要求？
谢谢观看
Thanks for watching
01
绘图工具
1.绘图工具种类

机械制图常用制图工具与使用

1.2 常用制图工具及使用
图1-18 常用圆规
1.2 常用制图工具及使用
画圆时应先定圆心位置，用细点画线画出垂直相交的中心线，量取半径后，用右手转动圆规手柄，沿顺时针方向均匀画圆。画大尺寸圆弧时，应将针脚笔脚折弯，使其与纸面垂直，如图1-19所示。画小圆常用点圆规或弹簧规，也可用模板画出。
图1-19 圆规使用方法
2.分规分规两脚均为钢针，两针尖合拢时应对齐。用于量取线段长度或等分直线段及圆弧。
图1-15 三角板与丁字尺画特殊角度线
1.2 常用制图工具及使用
竖直线应自下而上画出。两块三角板既可画出45°、30°、60°、90°角度线，也可画出任意直线的平行线或垂直线，如图1-16所示。
图1-16 用三角板画平行有木杆和活动铅笔两种。铅笔软硬程度分别以字母B、H和数字表示，B （H）前的数字越大表示铅笔越软（硬）。HB表示软硬适中。HB铅笔用于写字和画细线;H或2H用于画底稿;B或2B用于加深加粗图线。圆规用铅芯应比图线的铅芯软一号。铅笔应削制成圆锥形和楔形两种（保留标号），笔尖露出铅芯6mm～8mm，如图1-17所示。
1.2 常用制图工具及使用
教学目的:
掌握常用绘图工具和仪器的正确使用方法。
教学重点：
正确使用绘图工具绘制图线。
教学难点：
正确使用绘图工具绘制图线。
1.2 常用制图工具及使用
为保证绘图质量，提高绘图速度，必须正确而熟练地使用绘图工具。下面介绍一些常用制图工具的使用方法。 1.2.1 图板、丁字尺图板是用来铺放及固定图纸的矩形木板。图板的规格名称均与图纸幅面代号相同。图板表面应平坦光洁、软硬适中。图板左右两边为导边，必须平直。丁字尺由尺头和尺身组成，主要用于绘制水平线，也可与三角板配合使用，绘制特殊的角度线。作图时，尺头应紧靠图板左侧，并上下移动尺身至画线位置，用左手按住尺身，再自左向右在尺身工作边画线。 1.2.2 三角板一副三角板为45°、30°（60°）各一块，除直接画直线外，也可配合丁字尺画出竖直和特殊角度的斜线，如图1-15所示。

常用绘图工具和仪器

(a)三棱尺图1-6 比例尺
(b)比例直尺
二、圆规、分规 (一)圆规圆规是用于画圆和圆弧的工具。圆规一条腿下端装有钢针，用于确定圆心，
另一条腿端部可拆卸换装铅芯插脚、墨线笔插脚或钢针插脚，可分别绘制铅笔圆、墨线笔圆或作分规使用。铅芯在画底稿时，应磨成截头圆柱或圆锥形，加深底稿时应磨成扁平形。画圆前要校正铅芯与钢针的位置，即圆规两腿合拢时，铅芯要与钢针平齐。画圆时，先用圆规量取所画圆的半径，左手食指将针尖导入圆心位置轻轻插住，再用右手拇指和食指捏住圆规顶部手柄，顺时针方向旋转，速度和用力要均匀，并向前进方向自然倾斜，如图1-7所示。
建筑制图与识图
常用绘图工具和仪器
手工绘制工程图样常用的工具主要有：图板、丁字尺、三角板、曲线板、比例尺以及绘图铅笔和绘图橡皮等。绘图仪器主要有：圆规和分规等。
一、图板、丁字尺、三角板 (一)图板图板是绘图时固定图纸的垫板，如图1-1所示。板面要求平整光滑，图板四
周镶有硬木边框，图板两侧的短边要保持平直，它是丁字尺的导向边。在图板上常使用透明胶带纸固定图纸四角，切勿使用图钉，以免影响丁字尺的上下移动以及图钉扎孔损坏板面。图板不可受潮、暴晒，以免变形，影响绘图。
图1-2 丁字尺画水平线
(三)三角板三角板由30°和45°两块组成一副，主要用于画铅垂线和倾斜线。画铅垂
线时与丁字尺配合，三角板一直角边紧靠丁字尺尺身，手持铅笔沿另一直角边自下而上画线，如图1-3所示。画15°倍角的特殊斜线时，需两块三角板与丁字尺配合使用，如图1-4所示。两块三角板配合使用，还可以画出任意直线的平行线和垂直线，画线时一块三角板起定位作用，另一块三角板沿定位边移动画线，如图1-5所示。
(a)
(b)

1-2 手工绘图和仪器使用

上海理工大学《机械制图》上海理工大学《机械制图》课件
六. 用铅笔画线的方法
（1）画直线时，铅笔的前后方向应与纸面垂直，且向画线方画直线时，铅笔的前后方向应与纸面垂直，向倾斜约30 30° 向倾斜约30°。画粗实线时，压力相对要加大一点。（2）画粗实线时，压力相对要加大一点。
上海理工大学《机械制图》上海理工大学《机械制图》课件

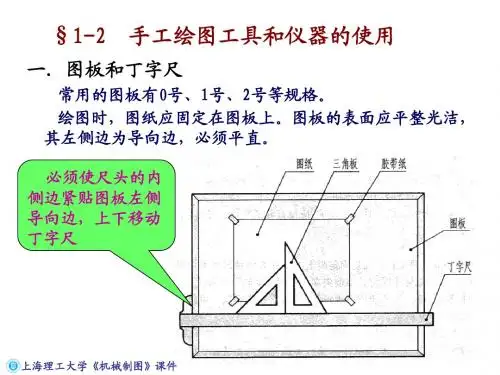

§1-2 手工绘图工具和仪器的使用
一. 图板和丁字尺
常用的图板有0 常用的图板有0号、1号、2号等规格。号等规格。绘图时，图纸应固定在图板上。图板的表面应平整光洁，绘图时，图纸应固定在图板上。图板的表面应平整光洁，其左侧边为导向边，必须平直。其左侧边为导向边，必须平直。必须使尺头的内侧边紧贴图板左侧导向边，《机械制图》上海理工大学《机械制图》课件
二. 用丁字尺和三角板画线
从左向右画水平线。用三角板和丁字尺画倾斜线。
从下向上画垂直线。
上海理工大学《机械制图》上海理工大学《机械制图》课件
三. 比例尺和分规
比例尺是用来量取不同比例尺寸的工具，比例尺是用来量取不同比例尺寸的工具，其形状通常为三棱柱体，棱面上刻有六种不同比例的刻度尺寸， 1:100、三棱柱体，棱面上刻有六种不同比例的刻度尺寸，如1:100、 1:200等，供绘图时选用。 1:200等供绘图时选用。
分规是用来量取和等分线段的工具。使用前，分规是用来量取和等分线段的工具。使用前，应检查分规两针尖在合拢时是否平齐。分规两针尖在合拢时是否平齐。
上海理工大学《机械制图》上海理工大学《机械制图》课件
四. 圆规
（1）圆规是用来画圆和圆弧的工具。画圆时使用带台阶的尖）圆规是用来画圆和圆弧的工具。端定圆心，圆规作分规使用时用长锥形尖端。端定圆心，圆规作分规使用时用长锥形尖端。（2）画圆前，使针尖比铅芯稍长一点，）画圆前，使针尖比铅芯稍长一点，以便针尖插入图板后使圆规两脚平齐。以便针尖插入图板后使圆规两脚平齐。（3）画不同直径的圆时，应使针尖、）画不同直径的圆时，应使针尖、铅芯与纸面垂直。铅芯与纸面垂直。

1-2常用手工绘图工具和仪器

知识链接
4.圆规圆规是用来绘制圆和圆弧的。它的一条腿上装有钢针，另一条腿上可换装三种插脚和接长杆，其构造和附件如图。 5. 分规分规是用来量取尺寸，截取和等分线段或圆周的手工绘图工具。
知识链接
6. 铅笔绘图铅笔用“B”或“H”表示铅芯的软硬程度。“B”前的数字越大，铅芯越软，颜色越黑；“H”前的数字越大，铅芯越硬，颜色越淡；“HB”铅芯软硬适中。
机械制图精品课程
第一章第二节 —常用手工绘图工具和仪器
内容引入
“工欲善其事，必先利其器”，怎样正确地绘制？本任务是学习如何正确和熟练地使用常用的手工绘图工具和仪器进行绘图。
知识链接
一、常用手工绘图工具及用纸 1.图板 2.丁字尺
知识链接
3.三角板三角板与丁字尺配合，可以用来绘制铅垂线和与水平线成15°、30°、45°、 60°任意整数倍的倾斜线。两个三角板配合使用，可绘制任意已知直线的平行线和垂直线。
知识链接
7. 曲线板
8.绘图纸绘图纸要求质地坚实，用橡皮擦拭不易起毛，并符合国家标准中关于图纸幅面的规定。
巩固练习
1、演示用两块三角板画平行线和垂直线。 2、演示丁字尺的使用。 3、用分规截取五等分线段。
自Байду номын сангаас表
目标知识点 A(掌握) B（理解） C（了解）存在疑惑
1、常用绘图工具的识别
2 、两块三角板配合画平行线和垂直线。 3、圆规和分规的使用
4、曲线板的使用

3-常用尺规绘图工具与仪器的正确使用PPT模板

47
图 1-21 图板与丁字尺配合画线
值得注意的是，丁字尺的尺头只能与图板的左导边配合画线，不能与图板的其他边缘配合画线。画图线时，只能用丁字尺上缘（工作边）画水平线。
48
1.2 三角板
一副三角板一般有两块，一块两角均为45°，另一块两角分别为30°和60°。三角板与丁字尺配合使用，可画出图1-22（a）所示角度的直线。此外，两块三角板与丁字尺配合使用，可以画出15°及其整数倍角度的斜线，还可以画出已知直线的平行线或垂直线，如图1-22（b）所示。画线时，必须按图中箭头方向所示方向画。
固定图纸时，将丁字尺尺头靠紧图板，以丁字尺上缘为准，将图纸摆正然后绷紧图纸，用胶带将其固定在图板上。当图幅不大时，图纸宜固定在图板左下方，但在图纸下方应留出足够放置丁字尺的空间。
机械制图
（a）
（b）图 1-24 圆规的用法
（c）
51
1.4 分规
分规是用来截取尺寸和等分线段的工具。使用前，应检查分规两脚的针尖并拢后是否平齐。分规的用法如图1-25所示。
量取尺寸
截取线段或等分线段图 1-25 分规的用法
52
1.5 铅笔的削法和使用
绘图铅笔的铅芯有软硬之分，根据铅芯的软硬程度不同，可将其分为H、HB 和B三个等级。标号H代表铅芯的硬性，H前的数字越大，表示铅芯越硬，所画图线的颜色越淡；HB代表软硬适中；B代表铅芯的软性，B前的数字越大，表示铅芯越软，所画图线的颜色越黑。机械制图中，画底稿用H或2H铅笔，加深图线用B 或2B铅笔，写字和画箭头时用HB铅笔。
为了保证同一图样上的同类线型粗细一致，画粗实线用的铅笔，铅芯应磨削成截面为d×d形（d为要画线条的宽度）的四棱柱；写字和标注尺寸时，铅笔铅芯部分应削成锥形；画线时，铅笔与画线方向的夹角约60°，如图1-26所示。此外，削铅笔时应从没有标号的一端开始，保留有标号的一端以便于识别其硬度。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1
第一章制图基本知识
木材科学与工程
2
第一章制图基本知识
二、丁字尺
由相互垂直尺身和尺头组成的。用时，尺头紧靠图板左边的导边，上下移动，自左向右画一系列横线，和三角板配合画竖线和斜线。不能用尺身下边画线，也不能调头靠在图板的其他边沿上使用。
木材科学与工程
3
丁字尺尺头紧靠图板左侧
用胶带固定
木材科学与工程
10
与加长杆配合, 可画较大的圆
或圆弧
木材科学与工程
第一章制图基本知识
圆规的针脚和铅笔脚均应保持与纸
面垂直
11
第一章制图基本知识
木材科学与工程
尖端用台阶端作圆心以
便定位
12
第一章制图基本知识
六、直线笔（鸭嘴笔）
上墨水画墨线用。用蘸水笔把墨水加入两笔叶间。外部保持干净。使用时应位于行笔方向的铅垂面内。
分 B、HB、H 类， B 表示较软而浓，画粗实线；数字大越软； H 表示较淡而硬，数字大越硬，细实线； HB 表示软硬适中。
木材科学与工程
18
第一章制图基本知识
加深粗实线时用（ B 或 2B铅笔）
画细线或起草时用（ H或 HB铅笔）
木材科学与工程
19
十三、图纸
第一章制图基本知识
第一章制图基本知识
第二节常用绘图工具仪器及使用方法学习工程制图，必须熟练掌握制图工具和仪器的使用方法，它是提高制图质量和速度的重要条件之一。
下面介绍常用的绘图工具和仪器的使用方法：
一、图板
主要用于固定图纸，有大小不同的规格。表面必须平坦、光滑，左边是丁字尺的导边（工作边），必须平直。
木材科学与工程
七、绘图墨水笔（针管笔）画墨线。笔尖是细圆
钢管，内有通针，其它同钢笔。使用时最好用碳素墨水，笔的正面稍前倾，侧面垂直纸面。
木材科学与工程
13
第一章制图基本知识
八、比例尺
刻有不同比例的直尺。绘图时将实际尺寸按选定比例在相应的尺面上量取即可。（均以米为单位）。
木材科学与工程
14
第一章制图基本知识
图板
上
下
自左向右画水平线图纸
移
动
第一章制图基本知识
丁字尺辅助画垂线
木材科学与工程
4
第一章制图基本知识
三、三角板一副有两块。与丁字尺配合自下而上绘
竖直线和斜线。
木材科学与工程
5
木材科学与工程
第一章制图基本知识
用三角板和丁字尺配合，可画出15°
倍角的斜线用三角板配合可
画出平行线
6
四、分规
两腿端部均为固定指针。主要量取线段的长度。
第一章制图基本知识
木材科学与工程
7
尖端用锥形针尖
木材科学与工程
第一章制图基本知识
8
第一章制图基本知识
量取线段
木材科学与工程
等分线段截取尺寸
9
第一章制图基本知识
五、圆规
画圆或圆弧。针尖应略长于铅芯。画图时，使用带有台阶的钢针端，以免将圆心扩大，影响作图精度。
绘图用绘图纸：纸质坚实平整不易起毛、吸墨但不浸。
还有一种透明纸，上墨后作为复制用的底图。Leabharlann 木材科学与工程20
第一章制图基本知识
十四、其他
胶带纸：固定图纸。橡皮：擦拭图线。刀片：修刮描图纸上的上墨图线。排笔（刷子）：清除橡皮屑。小刀：削铅笔。
木材科学与工程
21
木材科学与工程
15
九、曲线板绘制非圆曲线。
第一章制图基本知识
木材科学与工程
16
十、绘图模板
板上刻有许多建筑标准图例和常用符号的孔，使用时选好孔型和位置用笔描。
第一章制图基本知识
十一、擦线板
由薄塑料片或金属片制成的多孔板，擦除画错和多余的图线。
木材科学与工程
17
十二、铅笔
第一章制图基本知识
