门窗安装节点详图
施工图识读要读出哪些信息？
1 / 15 施工图识读要读出哪些信息？
1．对新建工程建立整体概念，熟悉施工图中的主要尺寸及相互关系。
2．检查施工图中有无错误，各图之间有无矛盾，是否有漏项等。
看图的方法是“由外向里看，由大到小看，由粗到细看，先主体，后局部，图样与说明互相对着看，建施与结施对着看”。看图步骤如下：
1）．先看目录。了解建筑性质，是结构类型，建筑面积大小，图纸张数等信息。
2）．按照图纸目录检查各类图纸是否齐全，有无错误，标准图是哪一类。把它们查全准备在手边以便可以随时查看。
3）．看设计说明。了解建筑概况和施工技术要求。
4）．看总平面图。了解建筑物的地理位置、高程、朝向及建筑有关情况，考虑如何进行定位放线。
5）．看完总平面图，依次看平面图、立面图、剖面图，通过平、立、剖面图，在脑海中逐步建立立体形象。
6）．通过平、立、剖形成建筑的轮廓以后，再通过详图了解各构件、配件的位置，及它们之间是如何连接的。
一、 建筑施工图和结构施工图有什么不同？
房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给水排水施工图、采暖通风施工图、电气施工图）三类。
建 施 结 施
用途 建筑施工图是来表示建筑物的规划位置、总体布局、外形和大小、内外装修、内部布置、细部结构做法和施工要求等。
它是房屋施工放线、安装门窗、编制工程慨算、编制施工组织设计的依据。 结构施工图是说明一栋房屋承重结构的的骨架构造的类型、尺寸、使用材料要求和构件的详细构造的图纸。
它是施工定位、放线，基槽开挖，支模板，绑扎钢筋，设置预埋件，浇筑混凝土（柱墙梁板基础）的重要依据，也是编制工程预算的依据。
房屋的承重结构称为“建筑结构”，简称“结构”。

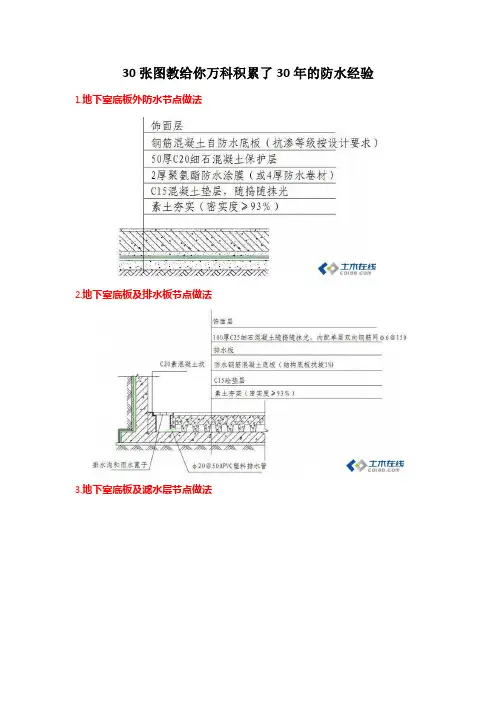

30张图教给你万科积累了30年的防水经验
30张图教给你万科积累了30年的防水经验
1.地下室底板外防水节点做法
2.地下室底板及排水板节点做法
3.地下室底板及滤水层节点做法
4.地下室外墙防水做法
5.地下室顶板防水做法
6.地下室底板后浇带做法
7.地下室外墙后浇带做法
8.地下室顶板后浇带做法
9.地下室侧墙施工缝做法
10.地下室外墙与底板转角防水节点做法
11.地下室外墙与顶板转角节点做法 12.地下室外墙转角节点做法（阳角）
13.地下室外墙转角节点做法（阴角）
14.地下室外墙防水墙面收口节点做法
15.固定式穿墙管防水构造
16.穿外墙套管防水构造
17.地下室外墙止水螺杆节点做法
外墙防水节点图
18.涂料外墙外保温基本构造
19.面砖墙面门窗窗顶
20.窗台节点做法详图
21.涂料墙面门窗窗顶节点图 22.面砖墙面门窗窗侧节点图 23.涂料墙面门窗窗侧节点图 24.雨棚节点图
25.天窗节点图
26.装饰架构节点图
27.涂料屋面女儿墙节点图 28.装饰墙垛保温构造
29.露台门槛节点吐图
30.露台栏杆根部节点图
建筑图绘制,哪些墙身大样和节点是必须要画的？
1
建筑图绘制，哪些墙身大样和节点是必须要画的？
1、首先要明确的一点是建筑施工图是用来指导施工的设计图纸，所以所有图纸的绘制必须以施工人员能够按照你的图纸建造出符合设计意图的建筑为根本目的，所以绘图的原则要以表达清楚为准。
通常情况下我们国内的施工图包含了设计说明、工程做法表、总平面、平面、立面、剖面、卫生间大样、楼梯大样、墙身大样以及门窗大样门窗表等。
为什么需要这些图纸？理论上如果能够有足够大的图纸能够把所有信息都反映在平立剖上，那么我们只需要画平立剖就够了。但现实是一张图纸不可能涵盖所有信息，太大的图纸施工人员看起来也不方便。所以绘制施工图实际上是一个比例不断放大，设计逐渐深入的过程。
2、我们一般把平面图、立面图、剖面图的比例定在1:100，在这个比例下我们能表达清楚的主要是建筑的轴网，墙体的定位，门窗、洞口、坡道、台阶雨蓬的定位，建筑层高、门窗高度、建筑各个构造部件的标高位置等等。
由于楼梯相对比较复杂，需要表达清楚每个踏步的尺寸，就需要单独引出来放大到1:50的比例下来表达平面和剖面的内容，而卫生间内有各种卫生器具和需要组织排水，也需要单独把平面放大到1:50来绘制。同理根据工程性质和复杂程度，必要时都可以局部引出来单独放大绘制。
3、通常情况下工程做法表中描述的是屋面、楼地面、顶棚、地下室等的标准做法，而墙身大样和节点详图需要表达的则是建筑各个特殊部位的具体做法和局部尺寸，所以理论上建筑的每个材料交接、转折、收口的位置，与不同构造部位的关系都需要画详图大样（比如檐口檐沟、出屋面的井道、墙身、幕墙、散水、排水沟、集水井、台阶踏步、坡道、栏杆扶手、雨蓬、地下室防水、变形缝等等）
绘制出不同构造层次，并且标注清楚尺寸、材料及不同的技术和做法 2
要求，有必要时还需要平立剖及轴测多种方式表达，节点大样的多少取决于你设计的有多深入，举个极端的例子，福斯特设计的apple store的施工图细致到了吊顶上的摄像头。
关于窗与墙体连接部位的思考
关于窗与墙体连接部位的思考
在房地产开发过程中，常遇到各种建筑工程质量问题，其中窗与墙体之间的连接部位渗漏是比较难处理的问题之一，往往因此而引起质量纠纷。因为这个部位牵涉到的相关方比较多，其中任何一方产品及施工有问题或者处理不得当，都可能导致质量问题发生，引发住户的投述，给开发商的信誉带来不良影响。
首先让我们看一下和这个部位相关的元素：主体结构、土建砌筑的洞口、门窗、墙体保温层、密封胶、内外墙抹灰、外墙饰面。和这些元素相关的各施工方有土建、门窗厂家、保温专业队伍、外墙饰面专业队伍等。当某一天这个部位渗水了，把各个相关方召集到一起的时候会发现各说各的理。门窗厂家会说：看问题不能看表面，这是从窗边缘渗的水，不是从窗上渗的水，我们窗的水密性是经过检验的。土建方会说：从现象上看水是从外面进入的，是不是外装饰没处理好呢？我们抹灰没有问题。外墙装饰方会说：刚才大家现场都看到了，外墙没缝儿！谁要是再说有缝我可以把眼镜借他。保温施工方说：我的保温层处理的不可能有问题，这种结构处理方式在别的楼盘都没事儿，怎么到了这儿就有事儿，是水土不服吗？总之，各方都说自己没有问题。
如果都没有问题，那渗漏是谁的问题呢？出现问题肯定是有原因的，多年的经验让我们注意到窗与墙体连接部位一直是个薄弱环节，处理不好极容易发生渗漏。仔细分析这其中有多方面的原因：
① 窗口外部上方滴水线做的不符合规范以及外窗台排水坡度不够，会引起积水而导致渗水。
② 墙体发生裂缝引起渗水。
③ 外墙装饰面处理不好也会引起渗水。如果外墙装饰面采用瓷砖时，瓷砖内部粘灰不饱满以至于和保温层之间形成孔洞，而瓷砖间的抹灰和密封又存在缝隙，最终导致进水渗漏。
④ 窗与墙体之间的发泡处理不好也会导致渗水。正规的处理方式是在打发泡之前对窗口周边洞口进行清理，使发泡和墙体能够牢固连接，不形成孔隙。另外要注意一种情况，发泡要饱满均匀，且不得用刀片切割，一旦切割破坏发泡表面的膜易导致漏水。

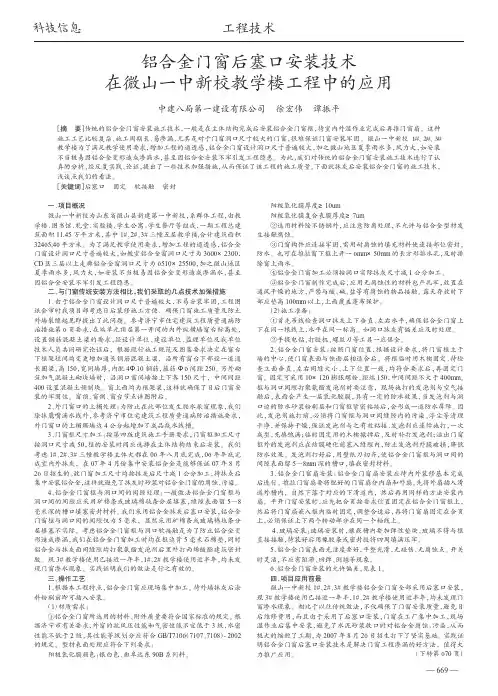

铝合金门窗后塞口安装技术
科技信息
一、项目概况微山一中新校为山东省微山县新建第一中新校，系群体工程，由教学楼、图书馆、礼堂、实验楼、学生公寓、学生餐厅等组成，一期工程总建筑面积11.45万平方米，其中1#、2#、3#三幢五层教学楼,合计建筑面积32465.46平方米。为了满足教学使用要求，增加工程的通透感，铝合金门窗设计洞口尺寸普遍较大，如教室铝合金窗洞口尺寸为3600×2300，CD区三层以上走廊铝合金窗洞口尺寸为6510×25500，加之微山地区夏季雨水多，风力大，如安装不当极易因铝合金变形造成渗漏水，甚至因铝合金安装不牢引发工程隐患。二、与门窗传统安装方法相比，我们采取的几点技术加强措施1、由于铝合金门窗设计洞口尺寸普遍较大，不易安装牢固，工程图纸会审时我项目部考虑日后装修施工方便、确保门窗施工质量及防止外墙裂缝起见即提出了此问题。参考济宁市住宅建筑工程质量通病防治措施第6页要求，在端单元顶层第一开间的内外纵横墙窗台标高处，设置钢筋混凝土梁的要求，经设计单位、建设单位、监理单位及我单位技术人员共同研究论证后，根据现行施工规范及图集要求决定在窗台下框架柱间均变更增加通长钢筋混凝土梁，沿所有窗台下部设一道通长圈梁，高150，宽同墙厚，内配4Φ10钢筋，箍筋Φ6间距250。另外砌筑加气混凝土砌块墙时，沿洞口窗间墙按上下各150尺寸，中间间距400设置混凝土预制块。窗上面均为框架梁，这样就确保了日后门窗安装的牢固性。窗顶、窗侧、窗台节点详图附后。2、外门窗口的上楣处理：为防止在此部位发生爬水尿窗现象，我们除抹鹰嘴滴水线外，参考济宁市住宅建筑工程质量通病防治措施要求，外门窗口的上楣踞墙边4公分起增加了成品截水线槽。3、门窗框尺寸加工：按第四版建筑施工手册要求，门窗框加工尺寸按洞口尺寸减50，框的安装时间应选择在主体结构结束后安装。我们考虑1#、2#、3#三幢教学楼主体大都在06年八月底完成，06年年底完成室内外抹灰，在07年4月份集中安装铝合金是能够保证07年8月26日招生的。故门窗加工尺寸均按抹灰后尺寸减1公分加工，待抹灰后集中安装铝合金，这样就避免了抹灰时砂浆对铝合金门窗的腐蚀、污染。4、铝合金门窗框与洞口间的间隙处理：一般做法铝合金门窗框与洞口间的间隙应采用矿棉条或玻璃棉毡条分层填塞，缝隙表面留5～8毫米深的槽口填塞密封材料。我们采用铝合金抹灰后塞口安装，铝合金门窗框与洞口间的间隙仅为5毫米，显然采用矿棉条或玻璃棉毡条分层填塞不实际。考虑铝合金门窗框与洞口软接触是为了防止铝合金变形造成渗漏，我们在铝合金门窗加工时均在框边背5毫米石棉垫，同时铝合金与抹灰面间缝隙均打聚氨酯发泡剂后里外打丙烯酸酯建筑密封胶。现3#教学楼使用已接近一年半，1#、2#教学楼使用近半年，均未发现门窗渗水现象。实践证明我们的做法是行之有效的。三、操作工艺1、根据本工程特点，铝合金门窗应现场集中加工。待外墙抹灰后涂料粉刷前即可插入安装。（1）材质需求：①铝合金门窗所选用的材料、附件质量要符合国家标准的规定。根据济宁市有关要求，外窗的抗风压性能和气密性能不宜低于3级，水密性能不低于2级，其性能等级划分应符合GB/T7106（7107、7108）-2002的规定。型材表面处理应符合下列要求：阳极氧化膜颜色：银白色、曲阜远东90B系列料。阳极氧化膜厚度≥10um阳极氧化膜复合表膜厚度≥7um②选用材料除不锈钢外，应注意防腐处理，不允许与铝合金型材发生接触腐蚀。③门窗构件应连接牢固，需用耐腐蚀的填充材料使连接部位密封、防水。也可在推拉窗下框上开一6mm×50mm的长方形排水孔，及时排除窗上雨水。④铝合金门窗加工必须按洞口实际抹灰尺寸减1公分加工。⑤铝合金门窗制作完成后，应用无腐蚀性的材料包严扎牢，放置在通风干燥的地方，严禁与酸、碱、盐等有腐蚀的物品接触。露天存放时下部应垫高100mm以上，上面覆盖蓬布保护。（2）施工准备：①首先吊线检查洞口抹灰上下垂直、左右水平，确保铝合金门窗上下在同一根线上，水平在同一标高。如洞口抹灰有偏差应及时处理。②手提电钻、打胶机、螺丝刀等工具一应俱全。2、铝合金门窗安装：按照门窗位置，根据设计要求，将门窗框立于墙的中心，使门窗表面与蚀面层相适合后。将框临时用木楔固定，待检查立面垂直、左右间缝大小、上下位置一致，均符合要求后，再固定门窗。固定可采用10×120膨胀螺栓，距端150，中间间距不大于400mm。框与洞口间隙打聚氨酯发泡剂时要注意，现场施打的发泡剂与空气接触后，表面会产生一层氧化胶膜，具有一定的防水效果，当发泡剂与洞口边的防水砂浆粉刷层和门窗框紧密粘接后，会形成一道防水屏障。因此，发泡剂施打前，必须将门窗框与洞口间缝隙内的污染、浮尘等清理干净，并保持干燥，保证发泡剂与之有效粘接，发泡剂应连续施打，一次成型，充填饱满；临时固定用的木楔撤掉后，及时补打发泡剂；溢出门窗框外的发泡剂应在结膜硬化前塞入缝隙内，防止发泡剂外膜破损，降低防水效果。发泡剂打好后，用壁纸刀切齐，使铝合金门窗框与洞口间的间隙表面留5～8mm深的槽口，填嵌密封材料。3、铝合金门窗扇安装：铝合金门窗扇安装应待内外装修基本完成后进行。推拉门窗扇要将配好的门窗扇分内扇和外扇，先将外扇插入滑道外槽内，自然下落于对应的下滑道内，然后再用同样的方法安装内扇。平开门窗安装时，应先把合页按要求位置固定在铝合金门窗框上，然后将门窗扇嵌入框内临时固定，调整合适后，再将门窗扇固定在合页上，必须保证上下两个转动部分在同一个轴线上。4、玻璃安装：玻璃安装时，镶嵌槽内要加弹性垫块，玻璃不得与框直接接触，待装好后用橡胶条或密封胶将四周填满压牢。5、铝合金门窗表面光洁度要好，平整光滑，无碰伤、无腐蚀点。开关时灵活，不应有阻滞、回弹、倒翘等现象。6、铝合金门窗安装的允许偏差，见表1。四、项目应用前景微山一中新校1#、2#、3#教学楼铝合金门窗全部采用后塞口安装，现3#教学楼使用已接近一年半，1#、2#教学楼使用近半年，均未发现门窗渗水现象。相比于以往传统做法，不仅确保了门窗安装质量，避免日后维修费用，而且由于采用了后塞口安装，门窗在工厂集中加工，现场湿作业后集中安装，避免了水泥砂浆收口时对铝合金腐蚀、污染，从而极大的缩短了工期，为2007年8月26日招生打下了坚实基础。实践证明铝合金门窗后塞口安装技术是解决门窗工程渗漏的好方法，值得大力推广应用。铝合金门窗后塞口安装技术在微山一中新校教学楼工程中的应用中建八局第一建设有限公司徐宏伟谭振平［摘要］传统的铝合金门窗安装施工技术，一般是在主体结构完成后安装铝合金门窗框，待室内外湿作业完成后再推门窗扇。这种施工工艺比较复杂、施工周期长、易渗漏，尤其是对于门窗洞口尺寸较大的门窗，很难保证门窗安装牢固。微山一中新校１＃、２＃、３＃教学楼为了满足教学使用要求，增加工程的通透感，铝合金门窗设计洞口尺寸普遍较大，加之微山地区夏季雨水多，风力大，如安装不当极易因铝合金变形造成渗漏水，甚至因铝合金安装不牢引发工程隐患。为此，我们对传统的铝合金门窗安装施工技术进行了认真的分析，经反复实践、论证，提出了一些技术加强措施，从而保证了该工程的施工质量。下面就抹灰后安装铝合金门窗的施工技术，浅谈点我们的看法。［关键词］后塞口固定软接触密封
