预应力钢绞线张拉计算程序
预应力钢绞线张拉伸长量计算自动程序12个
预应力钢绞线张拉伸长量计算自动程序12个范本1:正文：1. 张拉伸长量计算自动程序概述：在预应力构件的施工中，钢绞线的张拉伸长量计算是一个关键步骤。
本文档介绍了一种自动程序，通过输入相关参数，可以快速准确地计算出预应力钢绞线的张拉伸长量。
2. 程序参数输入：2.1 钢绞线直径：输入预应力钢绞线的直径，单位为毫米。
2.2 张拉力：输入预应力钢绞线的张拉力，单位为千牛顿。
2.3 弹性模量：输入预应力钢绞线的弹性模量，单位为千兆帕。
2.4 预应力构件长度：输入预应力构件的长度，单位为米。
3. 程序计算过程：3.1 计算张拉前的初始长度：根据钢绞线的直径和预应力构件的长度，计算出张拉前的初始长度。
3.2 计算伸长量：根据张拉力、弹性模量和初始长度，计算出预应力钢绞线的伸长量。
3.3 计算总伸长量：根据伸长量和预应力构件的长度，计算出预应力钢绞线的总伸长量。
3.4 计算张拉后的长度：根据初始长度和总伸长量，计算出张拉后的长度。
4. 程序输出结果：4.1 张拉前的初始长度4.2 钢绞线的伸长量4.3 钢绞线的总伸长量4.4 张拉后的长度附件：无附件。
法律名词及注释：无法律名词及注释。
范本2:正文：1. 张拉伸长量计算自动程序概述：在预应力工程中，预应力钢绞线的张拉伸长量计算十分重要。
本文档提供了一种自动程序，通过输入相关参数，可以快速计算出预应力钢绞线的张拉伸长量。
2. 参数输入：2.1 钢绞线直径：请输入预应力钢绞线的直径，单位为毫米。
2.2 张拉力：请输入预应力钢绞线的张拉力，单位为千牛顿。
2.3 弹性模量：请输入预应力钢绞线的弹性模量，单位为千兆帕。
2.4 构件长度：请输入预应力构件的长度，单位为米。
3. 计算过程：3.1 计算初始长度：根据钢绞线的直径和构件长度计算出钢绞线的初始长度。
3.2 计算伸长量：根据张拉力、弹性模量和初始长度计算出钢绞线的伸长量。
3.3 计算总伸长量：根据伸长量和构件长度计算出钢绞线的总伸长量。

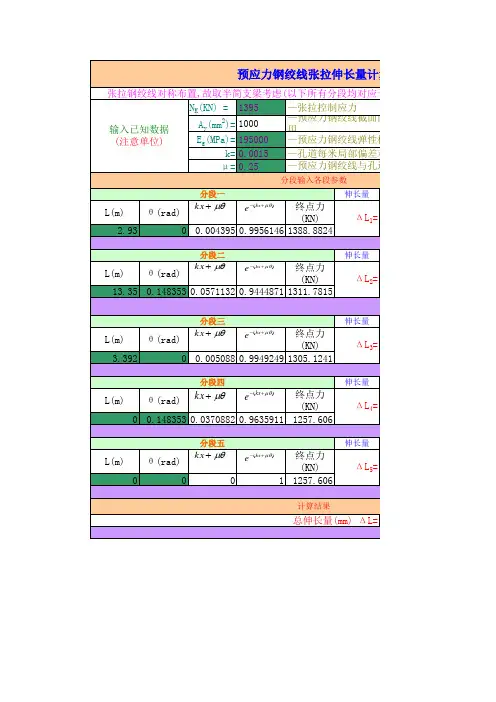

预应力钢绞线张拉伸长量计算程序(单端)
Δ L2=
伸长量
L(m) θ (rad) kx e ( kx ) 终点力(KN) 3.392 0 0.005088 0.9949249 1305.1241
分段四
Δ L3=
伸长量
L(m)
θ (rad) kx 终点力(KN) e 0 0.148353 0.0370882 0.9635911 1257.606
( kx )
Δ L4=
伸长量
分段五
L(m) 0
θ (rad) kx e 0 0
( kx )
终点力(KN) 1 1257.606
计算结果
Δ L5=
总伸长量(mm) Δ L=
伸长量计算
说明
为 数 据 输 入 区域 为最终结果显示区域
分段均对应于半简支梁): 制应力
2.27604E-05
简化计算法
此程序同样适 用于连续梁预应力 钢绞线张拉计算,张 拉钢绞线对称布置 为U形或者波纹形， 不影响计算结果。
0
精确计算法
0
简化计算法
0
0
本程序仅作参考，不对最 终计算结果负责.
136.10
136.12
钢绞线截面面积，定值1000，仅为单位换算使用
钢绞线弹性模量 米局部偏差对摩擦的影响系数 钢绞线与孔道壁的摩擦系数
精确计算法 简化计算法
参数
2.09148E-05
精确计算法
2.09148E-05
简化计算法
9.24207E-05
9.24458E-05
精确计算法
简化计算法
2.27603E-05
精确计算法
预应力钢绞线张拉伸长量计算
张拉钢绞线对称布置,故取半简支梁考虑(以下所有分段均对应于半简支梁): NK(KN) = 1395 —张拉控制应力 输入已知数据 (注意单位) Ay(mm2)= Eg(MPa)= k= μ =
预应力张拉计算
预应力张拉力计算箱梁，设计采用标准强度fpk=1860MPa的高强低松弛钢绞线，公称直径15.2mm，公称面积Ag=139mm2，弹性模量Eg=1.95*105MPa，为保证施工符合设计要求，施工中采用油压表读数和钢绞线拉伸量测定值双控。
理论伸长量计算采用《公路桥梁施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长量及平均张拉应力计算公式。
一、计算公式及参数1、预应力平均张拉力计算公式及参数：式中：Pp—预应力筋平均张拉力（N）P—预应力筋张拉端的张拉力（N）X—从张拉端至计算截面的孔道长度（m）θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad）k—孔道每米局部偏差对摩擦的影响系数：取0.0015u—预应力筋与孔道壁的磨擦系数，取0.252、预应力筋的理论伸长值计算公式及参数：△L=PpL/（ApEp）式中：Pp—预应力筋平均张拉力（N）L—预应力筋的长度（mm）Ap—预应力筋的截面面积（mm2），取139mm2Ep—预应力筋的弹性模量（N/mm2），取1.95×105N/mm2二、伸长量计算：1N1束一端的伸长量：单根钢绞线张拉的张拉力P=0.75×1860×139=193905NX直=3.5m；X曲=2.35m；θ=4.323×π/180=0.25radKX曲+uθ=0.0015×2.35+0.25×0.25=0.066Pp=193905×（1-e-0.066）/0.066=187644N△L曲=PpL/（ApEp）=187644×2.35/（139×1.95×105）=16.3mm △L直=PpL/（ApEp）=187644×3.5/（139×1.95×105）=24.2mm △L曲+△L直=16.3+24.2=40.52N2束一端的伸长量：单根钢绞线张拉的张拉力：P=0.75×1860×139=193905NX直=0.75；X曲=2.25m；θ=14.335×π/180=0.2502KX曲+uθ=0.0015×2.25+0.25×0.2502=0.0659Pp=193905×（1－e-0.0659）/0.0659=187653N△L曲=PpL/（ApEp）=187653×2.25/（139×1.95×105）=15.6mm △L直=PpL/（ApEp）=187653×0.75/（139×1.95×105）=5.2mm （△L曲+△L直）*2=（15.6+5.2）*2=41.6mm一、计算参数：1、K—孔道每米局部偏差对摩擦的影响系数：取0.00152、u—预应力筋与孔道壁的摩擦系数：取0.253、Ap—预应力筋的实测截面面积：139mm24、Ep—预应力筋实测弹性模量：1.95×105N/mm25、锚下控制应力：σk=0.75Ryb=0.75×1860=1395N/mm26、单根钢绞线张拉端的张拉控制力：P=σkAp=193905N7、千斤顶计算长度：60cm8、工具锚长度：7cm二、张拉时理论伸长量计算：以N1束钢绞线为例：N1束一端的伸长量：式中：P—油压表读数（MPa）；F—千斤顶拉力（KN）P=P1时，（1）15%σcon=232.7KN时：P=－0.48+0.021PF=－0.48+0.0219×232.7=4.6MPa （3）30%σcon=465.4KN时：P=－0.48+0.021PF=－0.48+0.0219×465.4=9.7MPa （4）100%σcon=1551.2KN时：P=－0.48+0.021PF=－0.48+0.0219×1551.2=33.5MPa（5）103%σcon=1597.7KN时：P=－0.48+0.021PF=－0.48+0.0219×1597.7=34.5MPaP=P2时，（1）15%σcon=203.6KN时：P=－0.48+0.021PF=－0.48+0.0219×203.6=4.0MPa （3）30%σcon=407.2KN时：P=－0.48+0.021PF=－0.48+0.0219×407.2=8.4MPa （4）100%σcon=1357.3KN时：P=－0.48+0.021PF=－0.48+0.0219×1357.3=29.2MPa（5）103%σcon=1398.0KN时：P=－0.48+0.021PF=－0.48+0.0219×1398.0=30.1MPa三、2407号千斤顶张拉，千斤顶回归方程：P=0.02247F+0.08式中：P—油压表读数（MPa）；F—千斤顶拉力（KN）P=P1时：（1）15%σcon=232.7KN时：P=－0.2247F+0.08=0.08+0.02247×232.7=5.3MPa （3）30%σcon=465.4KN时：P=－0.02247F+0.08=0.08+0.02247×465.4=10.5MPa（4）100%σcon=1551.2KN时：P=－0.02247F+0.08=0.08+0.02247×1551.2=34.9MPa（5）103%σcon=1597.7KN时：P=－0.02247F+0.08=0.08+0.02247×1597.7=36.0MPaP=P2时：（1）15%σcon=203.6KN时：P=－0.2247F+0.08=0.08+0.02247×203.6=4.7MPa （3）30%σcon=407.2KN时：P=－0.02247F+0.08=0.08+0.02247×407.2=9.2MPa （4）100%σcon=1357.3KN时：P=－0.02247F+0.08=0.08+0.02247×1357.3=30.6MPa（5）103%σcon=1398.0KN时：P=－0.02247F+0.08=0.08+0.02247×1398.0=31.5Mpa。
后张法预应力钢绞线张拉伸长值的计算
后张法预应力钢绞线张拉伸长值的计算预应力钢绞线是现代建筑中常用的一种材料，它通过施加张拉力来提供建筑物的强度和稳定性。
在实际的工程中，了解钢绞线的张拉伸长值是非常重要的，可以帮助工程师正确设计和施工建筑物。
钢绞线的张拉伸长值是指在施加一定的加载力后，钢绞线在长度方向上产生的伸长量。
这个伸长量可以用公式来计算：△L=P*L/AE其中，△L是钢绞线的伸长量，P是施加在钢绞线上的加载力，L是钢绞线的原始长度，A是钢绞线的截面积，E是钢绞线的弹性模量。
在计算钢绞线的伸长量时，需要提供一些已知的参数，包括钢绞线的截面积、弹性模量和施加在钢绞线上的加载力。
这些参数可以通过实验室测试和工程设计手册来获得。
在实际的工程中，通常使用预应力法来施加加载力。
预应力法是通过预先施加一定的张拉力来使钢绞线产生预应力，然后再施加混凝土以形成一个整体结构。
这种方法可以提高建筑物的强度和承载能力。
在预应力钢绞线的计算中，首先需要确定所需的预应力量。
这个预应力量可以根据工程设计要求来确定。
例如，在桥梁工程中，根据桥梁的跨度和荷载要求，可以确定所需的预应力量。
然后，根据预应力量和钢绞线的截面积，可以计算出所需的加载力。
在实际的施工中，通常使用专门的张拉设备来施加加载力。
这个设备可以通过应用力学原理将加载力转移到钢绞线上。
施加加载力后，需要测量钢绞线的伸长量，可以使用测量仪器来进行测量。
测量完钢绞线的伸长量后，可以计算出钢绞线的应力值。
计算钢绞线的应力值非常重要，可以用来评估钢绞线的性能并确保工程的安全性。
根据钢绞线的应力值，可以进行进一步的设计和分析，确保建筑物的结构稳定和可靠。
总之，预应力钢绞线的张拉伸长值计算是建筑工程中的一项重要任务。
通过正确计算钢绞线的伸长量和应力值，可以确保建筑物的结构安全和可靠。
在实际的施工中，需要根据工程设计要求和测量设备来进行计算和测量。
这些计算和测量可以帮助工程师正确设计和施工预应力结构。
预应力钢绞线张拉计算程序
注释：注释：K—孔道每米局部偏差对摩擦的影响系数桥梁预制梁板张拉程序说明
作者：徐金树
桥梁施工中预制梁板包括空心梁板、T梁板、箱梁板等；从长度有13米、16米、20米、30米、40米、5的张拉工艺是一样的；虽然其各自数据不一样，但是计算方法、计算公式是一样的。
因此本人根据此一、Pp—计算张拉应力（KN）
P—理论张拉应力（KN）Ap—预应力钢绞线截面面积（mm2）
ɑ—曲线段弯起的角度（°′″）L—钢绞线线段长度（M）
θ—角度转换成弧度基本公式： Pp=P（1-e -（kL＋uθ））÷（kL＋uθ） △L=（Pp×L）÷（n×Ap×Eg）
简便、易懂的通用计算程序。
该计算程序分两个子程序：一个是《钢绞线伸长量计算程序》，一个是《。
钢绞线伸长量计算程序
Eg—预应力钢绞线弹性模量（MPa）e—自然数，取值为2.718281828
u—预应力钢绞线与孔道壁的摩擦系数
本程序中所有数据例均以20M空心梁板为例。
可变通。
可增减。
n—钢绞线根数
r—相关系数（如取0.999、0.9999等）k—由钢绞线检测单位检测出的标定值b—由钢绞线检测单位检测出的标定值，
n—钢绞线根数△L—张拉时钢绞线伸长量（mm）
油表读数数据程序
回归方程： y＝kx＋b y＝Pp×n×r
米、50米和60米等等。
它们
据此一特点编制了一个快捷
个是《油表读数数据程序》÷（n×Ap×Eg）
响系数
）
等）
定值，可以是＋、或－值。
桥梁钢绞线张拉伸长量的计算
桥梁预应力混凝土钢绞线张拉预应力张拉就是在构件中提前加拉力，使得被施加预应力张拉构件承受压应力，进而使得其产生一定的形变，来应对结构本身所受到的荷载，包括构件自身重量的荷载、车辆荷载作用等。
一、工作原理：预应力采用双控法，以张拉应力控制为主，伸长量进行校核。
实际伸长量应控制在±6%偏差，一般张拉顺序为中间→上面→下面，左右腹板对称张拉，具体已设计图纸为准。
预应力钢绞线张拉施力程序：0→初应力σ0→2倍初应力σ0→控制应力σk （持荷5分钟锚固）。
σk为张拉时的控制应力（包括预应力损失在内）。
张拉施工的工作顺序：穿束→安装锚具→安装千斤顶及张拉设备→张拉、锚固→拆除千斤顶及张拉设备→压浆。
智能张拉设备千斤顶张拉工作锚具（13孔）工作夹片（2瓣）限位板千斤顶工具锚工具夹片（三瓣）千斤顶的选用：张拉千斤顶的额定张拉力宜为所需张拉力的 1.5倍，且不小于1.2倍。
千斤顶的校核：千斤顶与压力表应配套标定，当出现下列情况应重新标定①使用时间超过6个月，②张拉次数超过300次，③使用过程中千斤顶或压力表出现异常情况，④千斤顶检修或更换配件后。
初应力的选择：初应力一般设置为张拉控制应力的10%-25%。
工具锚锚塞回缩量的量测：在钢绞线开始张拉，当千斤顶张拉力，达到钢绞线张拉至初始拉力（设计控制拉力的10～25%），已把松弛的预应力钢绞线拉紧，此时应将千斤顶充分固定，精确量取从千斤顶工具锚锚杯外露端面至钢绞线外露端头的长度b1，当千斤顶张拉力，达到钢绞线预应力张拉设计控制拉力时，再量取从千斤顶工具锚锚杯外露端面至钢绞线外露端头的长度b2，工具锚锚塞回缩量b= b1- b2。
（b值量测见右图）当预应力钢绞线由很多单根组成时应每根量测，取其平均值进行计算，最少不得少于三根。
此回缩的出现仅对张拉伸长值的计算有影响，对张拉力量测没有影响。
工作锚锚塞回缩量的量测：目前钢绞线预应力张拉施工以使用YDC型液压千斤顶为主，该千斤顶与工作锚接触处，设有一块限制工作锚夹片在张拉过程位移的限位板，钢绞线在张拉时工作锚夹片跟随钢绞线的拉伸，向后移动至限位板凹槽的底部，对钢绞线失去约束，当千斤顶将钢绞线张拉至设计控制张拉力，在回油放松钢绞线的瞬时，钢绞线弹性收缩，工作锚夹片跟随收缩向锚环孔内位移，随即将钢绞线锚固，这就是工作锚锚塞回缩的全过程。
后张法预应力钢绞线张拉伸长量的计算(全文)
后张法预应力钢绞线张拉伸长量的计算(全文)1、后张法预应力钢绞线张拉伸长量的计算1. 引言本章介绍后张法预应力钢绞线张拉伸长量的计算方法，并给出详细步骤和计算公式。
2. 绞距计算2.1 基本概念绞距是指一根预应力钢绞线上相邻两个绞股之间的距离。
2.2 绞距计算公式绞距计算公式为：绞距 = (绞股数-1) * 绞股间距。
3. 绞股长度计算3.1 基本概念绞股长度是指一根预应力钢绞线上一个绞股的长度。
3.2 绞股长度计算公式绞股长度计算公式为：绞股长度 = (绞股所包括的钢丝束数量 * 每束钢丝的长度) + (绞股所包括的钢帘束数量 * 每束钢帘的长度)。
4. 张拉伸长量计算4.1 基本概念张拉伸长量是指预应力钢绞线在张拉过程中的长度变化量。
4.2 张拉伸长量计算公式张拉伸长量计算公式为：张拉伸长量 = (绞股数-1) * 绞股长度。
5. 结论本文介绍了后张法预应力钢绞线张拉伸长量的计算方法，包括绞距计算、绞股长度计算和张拉伸长量计算。
通过本文提供的计算方法可以准确计算预应力钢绞线的张拉伸长量。
附件：无法律名词及注释：无2、材料验收标准范本1. 引言本章介绍材料验收标准的制定方法和内容，以及相关的验收标准范本。
2. 制定方法2.1 材料分类将需要验收的材料按照材料类型、性能等分类，确定验收标准的范围。
2.2 参考标准根据相关的国家标准、行业标准和企业标准，确定可供参考的验收标准。
2.3 制定标准根据实际需要和参考标准，制定具体的材料验收标准。
3. 验收标准内容3.1 外观要求材料的外观应符合相关标准要求，包括表面平整度、色泽、瑕疵等。
3.2 尺寸要求材料的尺寸应符合相关标准要求，包括长度、宽度、厚度等。
3.3 性能要求材料的性能应符合相关标准要求，包括强度、硬度、耐久性等。
4. 示例标准范本4.1 钢材验收标准范本根据国家标准GB/T 700-2006《碳素结构钢》，制定钢材验收标准范本。
4.2 混凝土验收标准范本根据行业标准JGJ 55-2011《建筑施工用细石混凝土及制品验收规程》，制定混凝土验收标准范本。
预应力张拉计算说明
预应力张拉计算说明预应力张拉计算及现场操作说明本合同段梁板均为先张梁板，根据台座设置长度，实际钢绞线下料长度为89米。
一、理论伸长量计算由公式ΔL=(Nk*L)/EA计算可得理论伸长量。
公式ΔL=(Nk*L)/E g A g中ΔL：理论伸长量Nk：作用于钢绞线的张拉力（控制应力σk= 1395Mp）L：钢绞线下料长度（89m）E g：钢绞线弹性模量（1.95Ｘ105 Mp）A g：钢绞线截面面积（140mm2）由公式计算得ΔL=（1395*140*89）/（195700*140）=0.63441m=634.41mm现场张拉采取五级张拉分别为10%σk，20%σk，40%σk，8 0%σk，100%σk；对应理论伸长量分别为L1，L2，L3，L4，L5，L6。
由公式计算得L1=63.44 mm（10%ΔL）L2=126.88 mm（20%ΔL）L3=253.76mm（40%ΔL）L4=507.52mm（80%ΔL）L5=634.41 mm（100%ΔL）二、现场张拉实测（一）现场张拉操作现场张拉采取六级张拉分别为10%σk，20%σk，40%σk , 8 0%σk，100%σk；对应伸长量分别为A，B，C，D，E。
张拉顺序：1、先张拉左侧锚端，用3#千斤顶张拉N1筋，张拉到10%σk，记录此时伸长量A1，再张拉到20%σk，记录此时伸长量B1;后依次张拉N2-N9，对称张拉，分别记录各自伸长量：A2，B2 (9)B9;锚固好左侧。
2、张拉右侧锚端，用1#、2#千斤顶同时同步张拉，张拉到40%σk，记录此时伸长量C，锚固后继续张拉到80%σk，记录此时伸长量D，继续张拉到100%σk，记录下各自伸长量为E。
C、D、E值均为两千斤顶伸长的平均值。
（二）数据处理N1实际伸长量L n1=E+C或L n1=E+2（B1-A1）N2实际伸长量L n1=E+C或L n1=E+2（B2-A2）N3实际伸长量L n1=E+C或L n1=E+2（B3-A3）N4实际伸长量L n1=E+C或L n1=E+2（B4-A4）N5实际伸长量L n1=E+C或L n1=E+2（B5-A5）N6实际伸长量L n1=E+C或L n1=E+2（B6-A6）N7实际伸长量L n1=E+C或L n1=E+2（B7-A7）N8实际伸长量L n1=E+C或L n1=E+2（B8-A8）N9实际伸长量L n1=E+C或L n1=E+2（B9-A9）三、现场张拉注意要点1、现场张拉伸长值与理论伸长值必须随时比对，不得超过理论伸长值的±6%（即38.06mm）；2、张拉时应匀速缓慢张拉，并在每级处持荷5min后读数；3、张拉时注意观察钢绞线断丝数，超过规定值必须替换，从新张拉；4、钢绞线张拉8小时后，才可进行下步钢筋施工。
