无线网络WiFi天线原理
wifi天线原理
wifi天线原理WiFi天线原理。
WiFi天线是无线网络中的重要组成部分，它的性能直接影响到无线网络的覆盖范围和传输速度。
在日常生活中，我们经常使用WiFi来上网、观看视频、进行在线游戏等，而WiFi天线的性能则是这些活动能否顺利进行的关键。
因此，了解WiFi天线的原理对于提高无线网络的稳定性和速度至关重要。
首先，我们来了解一下WiFi天线的工作原理。
WiFi天线通过发射和接收无线信号来实现无线网络的连接。
它的工作原理类似于电磁波的传播，通过天线内的电路产生电磁场，将电信号转换成无线电波，并将其发送到空气中。
同时，它也可以接收空气中的无线电波，并将其转换成电信号，通过电路传输到设备中。
这样一来，就实现了无线网络的连接和数据传输。
其次，WiFi天线的性能受到多种因素的影响。
首先是天线的类型，常见的WiFi天线类型包括定向天线、全向天线、板状天线等。
不同类型的天线适用于不同的场景，定向天线适合于远距离传输，而全向天线适合于覆盖范围较广的场所。
其次是天线的增益，增益越高，天线的信号传输距离就越远。
另外，天线的工作频率、极化方式、阻抗匹配等也会对性能产生影响。
因此，在选择WiFi天线时，需要根据实际需求和使用环境来进行合理的选择。
另外，WiFi天线的安装位置也对性能有着重要影响。
一般来说，WiFi天线的安装位置应该尽量避免遮挡和干扰，以保证信号的稳定传输。
此外，天线的高度和角度也会影响信号的覆盖范围和传输距离，因此在安装时需要进行合理的调整。
最后，WiFi天线的调试和优化也是提高性能的关键。
在实际使用中，可以通过调整天线的方向、角度和位置来优化信号覆盖范围和传输速度。
同时，还可以通过增加信号放大器、使用信号增强器等设备来进一步提高WiFi天线的性能。
总的来说，WiFi天线作为无线网络的重要组成部分，其性能对无线网络的稳定性和速度有着重要影响。
了解WiFi天线的工作原理和性能影响因素，对于提高无线网络的覆盖范围和传输速度具有重要意义。

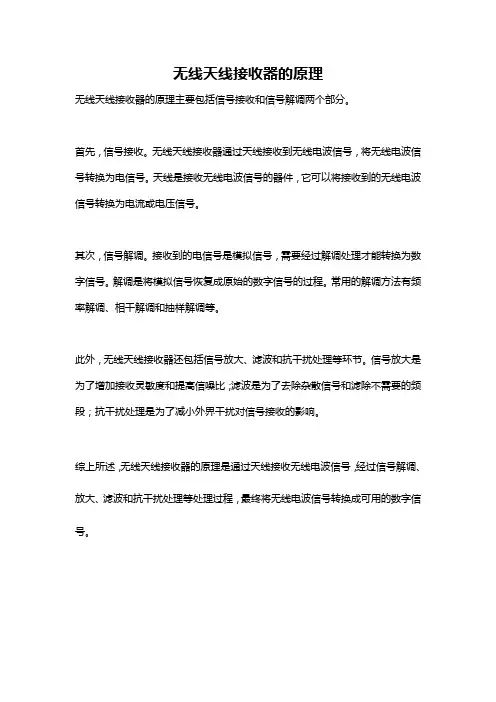

无线天线接收器的原理
无线天线接收器的原理
无线天线接收器的原理主要包括信号接收和信号解调两个部分。
首先，信号接收。
无线天线接收器通过天线接收到无线电波信号，将无线电波信号转换为电信号。
天线是接收无线电波信号的器件，它可以将接收到的无线电波信号转换为电流或电压信号。
其次，信号解调。
接收到的电信号是模拟信号，需要经过解调处理才能转换为数字信号。
解调是将模拟信号恢复成原始的数字信号的过程。
常用的解调方法有频率解调、相干解调和抽样解调等。
此外，无线天线接收器还包括信号放大、滤波和抗干扰处理等环节。
信号放大是为了增加接收灵敏度和提高信噪比；滤波是为了去除杂散信号和滤除不需要的频段；抗干扰处理是为了减小外界干扰对信号接收的影响。
综上所述，无线天线接收器的原理是通过天线接收无线电波信号，经过信号解调、放大、滤波和抗干扰处理等处理过程，最终将无线电波信号转换成可用的数字信号。

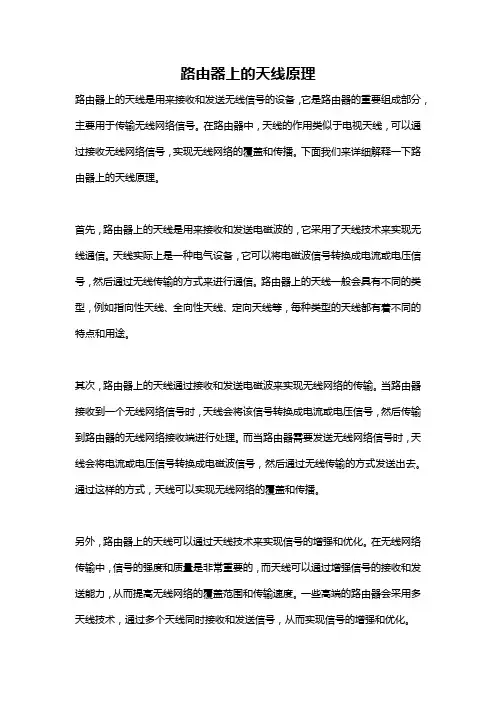

路由器上的天线原理
路由器上的天线原理路由器上的天线是用来接收和发送无线信号的设备，它是路由器的重要组成部分，主要用于传输无线网络信号。
在路由器中，天线的作用类似于电视天线，可以通过接收无线网络信号，实现无线网络的覆盖和传播。
下面我们来详细解释一下路由器上的天线原理。
首先，路由器上的天线是用来接收和发送电磁波的，它采用了天线技术来实现无线通信。
天线实际上是一种电气设备，它可以将电磁波信号转换成电流或电压信号，然后通过无线传输的方式来进行通信。
路由器上的天线一般会具有不同的类型，例如指向性天线、全向性天线、定向天线等，每种类型的天线都有着不同的特点和用途。
其次，路由器上的天线通过接收和发送电磁波来实现无线网络的传输。
当路由器接收到一个无线网络信号时，天线会将该信号转换成电流或电压信号，然后传输到路由器的无线网络接收端进行处理。
而当路由器需要发送无线网络信号时，天线会将电流或电压信号转换成电磁波信号，然后通过无线传输的方式发送出去。
通过这样的方式，天线可以实现无线网络的覆盖和传播。
另外，路由器上的天线可以通过天线技术来实现信号的增强和优化。
在无线网络传输中，信号的强度和质量是非常重要的，而天线可以通过增强信号的接收和发送能力，从而提高无线网络的覆盖范围和传输速度。
一些高端的路由器会采用多天线技术，通过多个天线同时接收和发送信号，从而实现信号的增强和优化。
此外，路由器上的天线也需要考虑天线的方向性和极化特性。
不同类型的天线具有不同的方向性和极化特性，这些特性会直接影响到天线的接收和发送能力。
在选择路由器时，需要根据具体的使用环境和需求来选择适合的天线类型和设置方向，以达到最佳的无线网络效果。
最后，路由器上的天线原理是基于无线通信的基本原理和天线技术来实现的。
通过天线的接收和发送电磁波信号，可以实现无线网络的覆盖和传播。
在选购和使用路由器时，需要了解天线的类型、特性和设置，以充分发挥无线网络的传输效果。
希望上述解释可以帮助你更好地理解路由器上的天线原理。
wifi定向天线原理
wifi定向天线原理
WiFi定向天线原理是利用天线阵列技术，通过控制天线的相
位和幅度，实现对无线信号的定向发射和接收。
定向天线一般由许多天线单元组成，每个天线单元都可以独立地发射和接收信号。
定向天线的原理是通过调整每个天线单元的发射相位和幅度，使得信号在特定方向上有增强而在其他方向上有衰减。
可以根据需要将无线信号集中发送或接收到特定的方向，从而实现对无线信号的定向传输。
当调整每个天线单元的相位和幅度时，相位和幅度的变化可以改变波的干涉效果。
如果相位和幅度的变化能够使得波在特定方向上相干叠加，就会形成一个相对较强的定向波束。
相反，如果波在其他方向上产生干涉破坏，就会导致波束在其他方向上的衰减。
定向天线的工作原理可以通过波的干涉原理来解释。
当波在空间中传播时，如果波在传播路径上的距离差满足波长的整数倍，就会产生干涉叠加增强；而如果波在传播路径上的距离差满足波长的半整数倍，就会产生干涉破坏。
通过合理地调整相位和幅度，可以使得波在特定方向上相干叠加，形成定向波束。
通过利用定向天线的原理，可以提高WiFi的覆盖范围和传输
速率。
定向天线可以将发射功率更加集中在特定的方向上，可以减少信号的衰减和干扰，提高信号的接收灵敏度。
此外，定向天线还可以通过调整波束的方向和宽度，实现对不同区域的定向覆盖，从而提高网络的容量和性能。
wifi天线发射原理
wifi天线发射原理
WiFi天线的发射原理涉及到无线通信和电磁波传播的相关知识。
WiFi天线是用来发送和接收无线网络信号的装置，它通过一系列的
物理原理来实现信号的传输和接收。
首先，WiFi天线通过无线路由器或者其他无线设备发送电信号。
这些电信号会被转换成无线电波，这是通过WiFi天线内的电路和天
线元件来实现的。
这些天线元件包括导线、电容和电感等。
当电信
号通过这些元件时，它们会产生变化的电场和磁场，从而形成电磁波。
其次，这些电磁波会在空间中传播，就像水波在水面上传播一样。
这些波会以光速传播，经过一定的距离后会被接收设备（比如
手机、电脑）的天线所接收。
接收设备的天线会将接收到的电磁波
转换成电信号，然后通过设备的电路进行处理，最终实现数据的接
收和解码。
在WiFi天线的发射过程中，天线的形状和材料也起着重要作用。
不同形状和材料的天线会对电磁波的发射和接收产生影响，例如指
向性天线可以集中信号发送到特定方向，增强信号的覆盖范围和传
输距离。
总的来说，WiFi天线的发射原理涉及到电信号的转换成电磁波、电磁波在空间中的传播以及接收设备的接收和处理过程。
这些原理
是无线通信技术的基础，也是WiFi网络实现无线连接的关键。
路由器天线原理
路由器天线原理路由器天线是无线网络中非常重要的组成部分，它的性能直接影响到无线网络的覆盖范围和信号质量。
那么，路由器天线的原理是什么呢？首先，我们需要了解一下天线的基本原理。
天线是一种能够将电磁波转换为电流或者将电流转换为电磁波的装置。
在无线通信中，天线接收到的电磁波会被转换为电流，然后通过无线设备进行处理和解码，最终转换为我们能够理解的信息。
同样，无线设备发送的信息会被转换为电流，然后通过天线转换为电磁波进行传输。
路由器天线的原理和普通天线基本相同，它们都是利用电磁波的传播特性来进行无线通信。
但是，路由器天线相对于普通天线来说有一些特殊的设计和工作原理。
首先，路由器天线通常采用的是多天线技术，即采用多个天线进行信号的发送和接收。
这样可以提高信号的覆盖范围和传输速率。
多天线技术包括了天线分集、空间复用、波束赋形等技术，能够更好地利用空间资源，提高无线网络的性能。
其次，路由器天线通常会采用定向天线或者全向天线。
定向天线可以将信号集中在某一个方向上，提高信号的覆盖范围和穿墙能力，适用于需要远距离传输的场景。
而全向天线则可以在水平方向上提供均匀的覆盖，适用于室内环境和近距离通信。
另外，路由器天线的工作频段也是非常重要的。
不同的无线网络标准和频段对天线的设计有着不同的要求。
比如，2.4GHz和5GHz 频段在无线网络中应用非常广泛，路由器天线需要能够支持这两个频段的信号传输。
总的来说，路由器天线的原理是利用电磁波的传播特性进行无线通信，采用多天线技术、定向天线或者全向天线，以及支持不同工作频段的设计。
这些都是为了提高无线网络的覆盖范围和信号质量，为用户提供更好的网络体验。
在选择路由器时，我们也可以根据路由器天线的设计和性能来进行选择，以满足不同场景下的无线通信需求。
希望通过本文的介绍，能够让大家对路由器天线的原理有更深入的了解，为日常使用和选购路由器提供一些参考。
wifi 天线 原理
wifi 天线原理
WiFi天线是用来接收和发送WiFi信号的设备。
它的工作原理涉及到无线电波的传输和接收。
WiFi信号是通过无线电波在空气中传播的，而WiFi天线则是用来捕捉这些无线电波并将其转换成电信号，或者将电信号转换成无线电波进行发送。
WiFi天线的原理基本上是利用天线的结构来捕捉和发送无线电波。
天线的长度和形状会影响它接收和发送无线电波的效率。
一般来说，WiFi天线会被设计成一定长度的导线或者 PCB 板，以便捕捉特定频率的无线电波。
当无线电波通过天线时，它会在天线中产生电流，这个电流会被接收设备转换成数字信号，然后被设备处理成数据或者声音等信息。
另一方面，当设备需要发送WiFi信号时，它会将数字信号转换成电流，然后通过天线发送成无线电波。
天线的设计和结构会影响无线电波的传播方向和范围，不同类型的天线会有不同的信号覆盖范围和传输性能。
除了天线的结构，WiFi天线的放置位置也会影响其性能。
合理的放置位置可以最大限度地提高WiFi信号的覆盖范围和传输速度，
而不合理的放置位置则可能导致信号覆盖不均匀或者信号被阻挡的
问题。
总的来说，WiFi天线的工作原理涉及到无线电波的传输和接收，以及天线的结构和放置位置对信号的影响。
通过合理设计和使用
WiFi天线，可以实现更稳定和高效的无线网络连接。
详解无线路由器天线的原理
详解无线路由器天线的原理无线路由器天线是无线网络传输的重要组成部分，其原理涉及到无线信号的传播和接收。
本文将详细解析无线路由器天线的原理，包括天线的种类和结构、天线工作原理、天线性能参数以及天线的优化方法等。
一、天线的种类和结构无线路由器天线主要分为内置天线和外置天线两种类型。
内置天线常见于小型路由器和笔记本电脑等设备，其结构一般为PCB（Printed Circuit Board，印制电路板）天线或PIFA（Planar Inverted-F Antenna，平面倒F天线）。
外置天线则多用于大型路由器、无线网络扩展设备等，常见的有全向天线、定向天线和扇形天线等。
二、天线的工作原理天线是将电磁波能量转换为电信号或者将电信号转换为电磁波能量的装置。
在无线路由器中，天线接收到的电信号经过放大和解调处理后转换为数字信号，然后通过网络传输给其他设备；同时，天线接收到其他设备发送的数字信号，经过解调和放大处理后转换为电信号再进行调制，最后通过天线发送出去。
三、天线的性能参数1. 增益（Gain）：表示天线在某个方向上接收或者发送信号的能力，一般以dBi（deciBels isotropic，相对于理想点源天线）为单位。
2. 方向性（Directivity）：表示天线在某个方向上的敏感程度，一般用指向图（pattern）来表示，单位为dB。
3. 辐射特性（Radiation pattern）：表示天线在不同方向上的辐射强度分布情况，主要包括水平辐射图和垂直辐射图。
4. 阻抗（Impedance）：指天线在工作频率上的输入阻抗，常见的有50欧姆和75欧姆两种。
5. 波束宽度（Beamwidth）：表示天线在水平或者垂直方向上覆盖的角度范围，一般用角度值表示。
6. 极化方式（Polarization）：表示天线电磁场的振动方向，常见的有垂直极化和水平极化。
四、天线的优化方法1. 天线位置调整：通过调整天线的方向和位置，最大限度地获得覆盖范围和传输性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线网络WiFi天线原理1.7.2 高增益栅状抛物面天线从性能价格比出发，人们常常选用栅状抛物面天线作为直放站施主天线。
由于抛物面具有良好的聚焦作用，所以抛物面天线集射能力强，直径为 1.5 m 的栅状抛物面天线，在900兆频段，其增益即可达 G = 20dBi。
它特别适用于点对点的通信，例如它常常被选用为直放站的施主天线。
抛物面采用栅状结构，一是为了减轻天线的重量，二是为了减少风的阻力。
抛物面天线一般都能给出不低于 30 dB 的前后比，这也正是直放站系统防自激而对接收天线所提出的必须满足的技术指标。
1.7.3 八木定向天线八木定向天线，具有增益较高、结构轻巧、架设方便、价格便宜等优点。
因此，它特别适用于点对点的通信，例如它是室内分布系统的室外接收天线的首选天线类型。
八木定向天线的单元数越多，其增益越高，通常采用 6 - 12 单元的八木定向天线，其增益可达 10-15dBi。
1.7.4 室内吸顶天线室内吸顶天线必须具有结构轻巧、外型美观、安装方便等优点。
现今市场上见到的室内吸顶天线，外形花色很多，但其内芯的购造几乎都是一样的。
这种吸顶天线的内部结构，虽然尺寸很小，但由于是在天线宽带理论的基础上，借助计算机的辅助设计，以及使用网络分析仪进行调试，所以能很好地满足在非常宽的工作频带内的驻波比要求，按照国家标准，在很宽的频带内工作的天线其驻波比指标为VSWR ≤ 2 。
当然，能达到VSWR ≤ 1.5 更好。
顺便指出，室内吸顶天线属于低增益天线, 一般为G = 2 dBi。
1.7.5 室内壁挂天线室内壁挂天线同样必须具有结构轻巧、外型美观、安装方便等优点。
现今市场上见到的室内壁挂天线，外形花色很多，但其内芯的购造几乎也都是一样的。
这种壁挂天线的内部结构，属于空气介质型微带天线。
由于采用了展宽天线频宽的辅助结构，借助计算机的辅助设计，以及使用网络分析仪进行调试，所以能较好地满足了工作宽频带的要求。
顺便指出，室内壁挂天线具有一定的增益，约为G = 7 dBi。
2 电波传播的几个基本概念目前GSM和CDMA移动通信使用的频段为：GSM：890 - 960 MHz， 1710 - 1880 MHzCDMA: 806 - 896 MHz806 - 960 MHz 频率范围属超短波范围；1710 ~1880 MHz 频率范围属微波范围。
电波的频率不同，或者说波长不同，其传播特点也不完全相同，甚至很不相同。
2.1 自由空间通信距离方程设发射功率为PT，发射天线增益为GT，工作频率为f . 接收功率为PR，接收天线增益为GR，收、发天线间距离为R，那么电波在无环境干扰时，传播途中的电波损耗 L0 有以下表达式：L0 (dB) = 10 Lg（ PT / PR ）= 32.45 + 20 Lg f ( MHz ) + 20 Lg R ( km ) - GT (dB) - GR (dB)[ 举例] 设：PT = 10 W = 40dBmw ；GR = GT = 7 (dBi) ； f = 1910MHz问：R = 500 m 时， PR = ？解答： (1) L0 (dB) 的计算L0 (dB) = 32.45 + 20 Lg 1910( MHz ) + 20 Lg 0.5 ( km ) - GR (dB) - GT (dB)= 32.45 + 65.62 - 6 - 7 - 7 = 78.07 (dB)（2）PR 的计算PR = PT / ( 10 7.807 ) = 10 ( W ) / ( 10 7.807 ) = 1 ( μW ) / ( 10 0.807 ) = 1 ( μW ) / 6.412 = 0.156 ( μW ) = 156 ( mμW )顺便指出，1.9GHz电波在穿透一层砖墙时，大约损失 (10~15) dB2.2 超短波和微波的传播视距2.2.1 极限直视距离超短波特别是微波，频率很高，波长很短，它的地表面波衰减很快，因此不能依靠地表面波作较远距离的传播。
超短波特别是微波，主要是由空间波来传播的。
简单地说，空间波是在空间范围内沿直线方向传播的波。
显然，由于地球的曲率使空间波传播存在一个极限直视距离Rmax 。
在最远直视距离之内的区域，习惯上称为照明区；极限直视距离Rmax以外的区域，则称为阴影区。
不言而语，利用超短波、微波进行通信时，接收点应落在发射天线极限直视距离Rmax内。
受地球曲率半径的影响，极限直视距离Rmax 和发射天线与接收天线的高度HT 与 HR间的关系为： Rmax ＝3.57{ √HT (m) +√HR (m) } (km)考虑到大气层对电波的折射作用，极限直视距离应修正为Rmax ＝4.12 { √HT (m) +√HR (m) } (km)由于电磁波的频率远低于光波的频率，电波传播的有效直视距离 Re 约为极限直视距离Rmax 的 70% ，即 Re = 0.7 Rmax .例如，HT 与 HR 分别为 49 m 和 1.7 m，则有效直视距离为 Re = 24 km。
2.3 电波在平面地上的传播特征由发射天线直接射到接收点的电波称为直射波；发射天线发出的指向地面的电波，被地面反射而到达接收点的电波称为反射波。
显然，接收点的信号应该是直射波和反射波的合成。
电波的合成不会象 1 + 1 = 2 那样简单地代数相加，合成结果会随着直射波和反射波间的波程差的不同而不同。
波程差为半个波长的奇数倍时，直射波和反射波信号相加，合成为最大；波程差为一个波长的倍数时，直射波和反射波信号相减，合成为最小。
可见，地面反射的存在，使得信号强度的空间分布变得相当复杂。
实际测量指出：在一定的距离 Ri之内，信号强度随距离或天线高度的增加都会作起伏变化；在一定的距离 Ri之外，随距离的增加或天线高度的减少，信号强度将。
单调下降。
理论计算给出了这个 Ri 和天线高度 HT与 HR 的关系式：Ri = （4 HT HR ）/ l ， l 是波长。
不言而喻，Ri 必须小于极限直视距离Rmax。
2.4 电波的多径传播在超短波、微波波段，电波在传播过程中还会遇到障碍物(例如楼房、高大建筑物或山丘等)对电波产生反射。
因此，到达接收天线的还有多种反射波（广义地说，地面反射波也应包括在内），这种现象叫为多径传播。
由于多径传输，使得信号场强的空间分布变得相当复杂，波动很大，有的地方信号场强增强，有的地方信号场强减弱；也由于多径传输的影响，还会使电波的极化方向发生变化。
另外，不同的障碍物对电波的反射能力也不同。
例如：钢筋水泥建筑物对超短波、微波的反射能力比砖墙强。
我们应尽量克服多径传输效应的负面影响，这也正是在通信质量要求较高的通信网中，人们常常采用空间分集技术或极化分集技术的缘由。
2.5 电波的绕射传播在传播途径中遇到大障碍物时，电波会绕过障碍物向前传播，这种现象叫做电波的绕射。
超短波、微波的频率较高，波长短，绕射能力弱，在高大建筑物后面信号强度小，形成所谓的“阴影区”。
信号质量受到影响的程度，不仅和建筑物的高度有关，和接收天线与建筑物之间的距离有关，还和频率有关。
例如有一个建筑物，其高度为 10 米，在建筑物后面距离200 米处，接收的信号质量几乎不受影响，但在 100 米处，接收信号场强比无建筑物时明显减弱。
注意，诚如上面所说过的那样，减弱程度还与信号频率有关，对于 216 ～ 223 兆赫的射频信号，接收信号场强比无建筑物时低16 dB，对于 670 兆赫的射频信号，接收信号场强比无建筑物时低20dB .如果建筑物高度增加到 50 米时，则在距建筑物 1000 米以内，接收信号的场强都将受到影响而减弱。
也就是说，频率越高、建筑物越高、接收天线与建筑物越近，信号强度与通信质量受影响程度越大；相反，频率越低，建筑物越矮、接收天线与建筑物越远，影响越小。
因此，选择基站场地以及架设天线时，一定要考虑到绕射传播可能产生的各种不利影响，注意到对绕射传播起影响的各种因素。
3 传输线的几个基本概念连接天线和发射机输出端（或接收机输入端）的电缆称为传输线或馈线。
传输线的主要任务是有效地传输信号能量，因此，它应能将发射机发出的信号功率以最小的损耗传送到发射天线的输入端，或将天线接收到的信号以最小的损耗传送到接收机输入端，同时它本身不应拾取或产生杂散干扰信号，这样，就要求传输线必须屏蔽。
顺便指出，当传输线的物理长度等于或大于所传送信号的波长时，传输线又叫做长线。
3.1 传输线的种类超短波段的传输线一般有两种：平行双线传输线和同轴电缆传输线；微波波段的传输线有同轴电缆传输线、波导和微带。
平行双线传输线由两根平行的导线组成它是对称式或平衡式的传输线，这种馈线损耗大，不能用于UHF频段。
同轴电缆传输线的两根导线分别为芯线和屏蔽铜网，因铜网接地，两根导体对地不对称，因此叫做不对称式或不平衡式传输线。
同轴电缆工作频率范围宽，损耗小，对静电耦合有一定的屏蔽作用，但对磁场的干扰却无能为力。
使用时切忌与有强电流的线路并行走向，也不能靠近低频信号线路。
3.2 传输线的特性阻抗无限长传输线上各处的电压与电流的比值定义为传输线的特性阻抗，用Ｚ0 表示。
同轴电缆的特性阻抗的计算公式为Ｚ。
＝〔60/√εr〕×Log ( D/d ) [ 欧]。
式中，D 为同轴电缆外导体铜网内径； d 为同轴电缆芯线外径；εr为导体间绝缘介质的相对介电常数。
通常Ｚ0 = 50 欧，也有Ｚ0 = 75 欧的。
由上式不难看出，馈线特性阻抗只与导体直径D和d以及导体间介质的介电常数εr有关，而与馈线长短、工作频率以及馈线终端所接负载阻抗无关。
3.3 馈线的衰减系数信号在馈线里传输，除有导体的电阻性损耗外，还有绝缘材料的介质损耗。
这两种损耗随馈线长度的增加和工作频率的提高而增加。
因此，应合理布局尽量缩短馈线长度。
单位长度产生的损耗的大小用衰减系数β表示，其单位为 dB / m （分贝／米），电缆技术说明书上的单位大都用 dB / 100 m（分贝／百米） .设输入到馈线的功率为Ｐ1 ，从长度为 L（m ）的馈线输出的功率为Ｐ2 ，传输损耗TL 可表示为：TL ＝10 ×Lg ( Ｐ1 /Ｐ2 ) ( dB )衰减系数为β＝ TL / L ( dB / m )例如， NOKIA 7 / 8英寸低耗电缆， 900MHz 时衰减系数为β＝ 4.1 dB / 100 m ，也可写成β＝3 dB / 73 m ，也就是说，频率为 900MHz 的信号功率，每经过 73 m 长的这种电缆时，功率要少一半。
而普通的非低耗电缆，例如， SYV-9-50-1， 900MHz 时衰减系数为β＝ 20.1 dB / 100 m ，也可写成β＝3dB / 15 m ，也就是说，频率为 900MHz 的信号功率，每经过15 m 长的这种电缆时，功率就要少一半！3.4 匹配概念什么叫匹配？简单地说，馈线终端所接负载阻抗ＺL 等于馈线特性阻抗Ｚ0 时，称为馈线终端是匹配连接的。
