2020北京海淀区高三(上)期末试卷物理
2020北京海淀区高三（上）期末物 理 2020.1说明：本试卷共8页，共100分。
考试时长90分钟。
考生务必将答案写在答题纸上，在试卷上作答无效。
考试结束后，将本试卷和答题纸一并交回。
一、本题共10小题，每小题3分，共30分。
在每小题给出的四个选项中，有的小题只有一个选项是正确的，有的小题有多个选项是正确的。
全部选对的得3分，选不全的得2分，有选错或不答的得0分。
把正确的答案填涂在答题纸上。
1.某静电场的电场线如图1所示，一带正电的点电荷在电场中M 、N 两点所受电场力的大小分别为F M 和F N ，所具有的电势能分别为E p M 和E p N ，则下列说法中正确的是A ．F M >F N ，E p M >E p NB ．F M >F N ，E p M <E p NC ．F M <F N ，E p M >E p ND ．F M <F N ，E p M <E p N2. 关于电磁波，下列说法中正确的是A ．变化的电场一定在周围空间产生变化的磁场B ．麦克斯韦首先预言了电磁波的存在，法拉第最先用实验证实了电磁波的存在C ．电磁波和机械波都依赖于介质才能传播D ．各种频率的电磁波在真空中的传播速率都相同3.如图2所示，理想变压器原、副线圈的匝数分别为n 1、n 2，原、副线圈两端的电压分别为U 1、U 2，通过原、副线圈中的电流分别为I 1、I 2。
若保持n 1、n 2和U 1不变，且闭合开关S 后两灯泡均能发光，则下列说法中正确的是A ． 2211n I I n =B ．2211n U U n = C ．开关S 由闭合变为断开，U 2将变大D ．不论开关S 闭合或断开，始终有U 1I 1= U 2I 2的关系4．在如图3所示的电路中，两个完全相同的小灯泡L 1和L 2分别串联一个带铁芯的电感线圈L 和一个滑动变阻器R 。
闭合开关S 待电路稳定后，调整R 的滑片使L 1和L 2亮度一样，此时通过两个灯泡的电流均为I 。
在之后的t 0时刻断开S ，则在如图4所示的图像中，能正确反映t 0前后的一小段时间内通过L 1的电流 i 1和通过L 2的电流i 2随时间t 变化关系的是5.如图5所示，两条平行的金属轨道所构成的平面与水平地面的夹角为θ，在两轨道的顶端之间接有电源和一滑动变阻器，滑动变阻器的滑片处于中点位置，整个装置处于垂直轨道平面向上的匀强磁场中。
一根金属杆ab 垂直放在两导轨上，与导轨构成闭合电路，ab杆处于静止状态。
现将滑动变阻器的滑片向N端缓慢滑动，此过程中ab杆始终保持静止状态。
下列说法中正确的是A．金属杆与轨道之间一定不是光滑的B．金属杆所受安培力的方向沿斜面向上C．滑片向N端滑动的过程中金属杆所受安培力变小D．滑片向N端滑动的过程中金属杆对轨道的压力变小6.如图6所示，在一个圆形区域内有垂直于圆平面的匀强磁场，现有两个质量相等、所带电荷量大小也相等的带电粒子a和b，先后以不同的速率从圆边沿的A点对准圆形区域的圆心O射入圆形磁场区域，它们穿过磁场区域的运动轨迹如图所示。
粒子之间的相互作用力及所受重力和空气阻力均可忽略不计，下列说法中正确的是A．a、b两粒子所带电荷的电性一定不同B．射入圆形磁场区域时a粒子的速率较大C．穿过磁场区域的过程洛伦兹力对a做功较多D．穿过磁场区域的过程a粒子运动的时间较长7．在探究影响电荷之间相互作用力大小因素的过程中，老师做了如图7所示的实验。
O是一个带正电的绝缘导体球，将同一带电小球用绝缘细丝线分别挂在P1、P2、P3不同的位置，调节丝线长度，使小球与带电导体球O的球心保持在同一水平线上，发现小球静止时细丝线与竖直方向的夹角不同，且θ1>θ2>θ3。
关于这个实验，下列说法中正确的是A．通过该实验的现象可知，小球带正电B．该实验可以研究电荷间相互作用力大小与它们之间距离是否有关C．该实验中细丝线与竖直方向的夹角越大，表示电荷之间的相互作用力越弱D．通过该实验现象可知，电荷之间的相互作用力与电荷之间的距离的平方成反比8.在如图8所示的电路中，电源电动势为E、内电阻为r，电容器的电容为C，灯泡L的灯丝电阻不随温度变化，电压表和电流表均为理想电表。
闭合开关S，待电路稳定后，缓慢减小电阻箱R接入电路中的阻值，与调节电阻箱之前相比，电压表示数变化量的绝对值为ΔU，在这个过程中电路中所有器件均不会被损坏，下列说法中正确的是A．灯泡L将变亮B．电压表和电流表的示数都将变大C．电源两端电压变化量的绝对值将大于ΔUD．电容器所带电荷量增加，增加量小于CΔU9.如图9所示为某同学利用传感器研究电容器放电过程的实验电路，实验时先使开关S与1 端相连，电源向电容器充电，待电路稳定后把开关S 掷向2 端，电容器通过电阻放电，传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的i﹣t曲线，这个曲线的横坐标是放电时间，纵坐标是放电电流。
仅由这个i﹣t曲线所提供的信息可以估算出A．电容器的电容B．一段时间内电容器放电的电荷量C．某时刻电容器两极板间的电压D．一段时间内电阻产生的热量10.将一段裸铜导线弯成如图10甲所示形状的线框，将它置于一节5号干电池的正极上（线框上端的弯折位置与正极良好接触），一块圆柱形强磁铁吸附在电池的负极，使铜导线框下面的两端P、Q与磁铁表面保持良好接触，放手后线框就会发生转动，从而制成了一个“简易电动机”，如图10乙所示。
关于该“简易电动机”，下列说法中正确的是A．如果导线框下面的两端P、Q有一端与磁铁表面不接触，线框也会发生转动B．如果磁铁吸附在电池负极的磁极调换一下，线框转动的方向也应该改变C．电池的输出功率一定大于线圈转动的机械功率D．线框由静止开始转动的过程中，通过线框中的电流大小始终不变二、本题共2小题，共15分。
11.（4分）某同学利用多用电表的欧姆挡测量未知电阻阻值以及判断二极管的正负极。
（1）他选择“⨯100”倍率的欧姆挡按照正确的步骤测量未知电阻时，发现表针偏转角度很大，如图11中虚线①的位置所示。
为了能获得更准确的测量数据，他应该将倍率调整到的挡位（选填“⨯10”或“⨯1k”）；并把两支表笔直接接触，调整“欧姆调零旋钮”，使表针指向Ω。
调整好此挡位的欧姆表后再正确测量上述未知电阻，表针指在如图11中虚线②的位置，则未知电阻的测量值为Ω。
（2）若用已调好的多用电表欧姆挡“⨯10”挡来探测一只二极管的正、负极（如图12所示）。
当两表笔分别接二极管的正、负极时，发现表针几乎不发生偏转（即指示电阻接近无限大）；再将两表笔与二极管两极的连接情况对调，发现表针指在如图11中的虚线①的位置，此时红表笔接触的是二极管的极（选填“正”或“负”）。
12.（11分）现有两组同学要测定一节干电池的电动势E和内阻r（已知E约为1.5V，r约为1Ω）。
（1）第一组采用图13所示电路。
①为了完成该实验，选择实验器材时，在电路的a、b两点间可接入的器件是。
A．一个定值电阻 B．电阻箱 C．滑动变阻器②为了调节方便且测量精度更高，电流表和电压表应选____（选填选项前的字母）。
A．电流表（0~0.6A），电压表（0~3V） B．电流表（0~0.6A），电压表（0~15V）C．电流表（0~3A），电压表（0~3V） D．电流表（0~3A），电压表（0~15V）③经过多次测量，他们记录了多组电流表示数I和电压表示数U，并在图14中画出了U-I图像。
由图像可以得出，此干电池的电动势的测量值E=_______V（保留三位有效数字），内阻的测量值r=_______Ω（保留两位有效数字）。
（2）第二组在没有电压表的情况下，设计了如图15所示的电路，完成了对同一电池的测量。
①改变电阻箱接入电路中的电阻值，记录了多组电流表示数I和电阻箱示数R，通过研究1RI图像的信息，他们发现电动势的测量值与第一组的结果非常接近，但是内阻的测量值与第一组的结果有明显偏差。
将上述实验重复进行了若干次，结果依然如此。
关于第二组测量内阻产生的偏差及其原因，下列分析中正确的是_______（选填选项前的字母）。
A．第二组内阻的测量结果小于第一组的测量结果B．第二组内阻的测量结果大于第一组的测量结果C．造成这个偏差的原因是实际电流表内阻不能近似为零D．造成这个偏差的原因是实验小组读取电流表读数时眼睛没有正对表盘，使读数有时候偏大，有时候偏小②第二组对实验进行深入的理论研究，在是否可忽略电流表内阻这两种情况下，绘制两类图像。
第一类图像以电流表读数I为横坐标，将电流表和电阻箱读数的乘积IR记为U作为纵坐标。
第二类图像以电阻箱读数R为横坐标，电流表读数的倒数1I为纵坐标。
图16中实线代表电流表内阻可忽略的情况，虚线代表电流表内阻不可忽略的情况，这四幅图中，能正确反映相关物理量之间关系的是_______（选填选项前的字母）。
三、本题包括6小题，共55分。
解答应写出必要的文字说明、方程式和重要的演算步骤。
只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。
13．（8分）如图17所示，宽度L＝0.40 m的平行光滑金属导轨固定在绝缘水平面上，导轨的一端连接阻值R=1.5Ω的电阻。
导轨所在空间存在竖直向下的匀强磁场，磁感应强度大小B=0.50 T。
一根导体棒MN放在导轨上，两导轨之间的导体棒的电阻r=0.5Ω，导轨的电阻可忽略不计。
现用一垂直于导体棒的水平拉力拉动导体棒使其沿导轨以v=10 m/s的速度向右匀速运动，在运动过程中保持导体棒与导轨垂直且接触良好。
空气阻力可忽略不计，求：（1）通过导体棒的电流I，并说明通过导体棒的电流方向；（2）作用在导体棒上的拉力大小F；（3）电阻R的电功率P。
14．（8分）如图18所示，长为l的绝缘轻细线一端固定在O点，另一端系一质量为m的带电小球，小球静止时处于O点正下方的O′点。
现将此装置放在水平向右的匀强电场中，电场强度大小为E，带电小球静止在A点时细线与竖直方向成θ角。
已知电场的范围足够大，空气阻力可忽略不计，重力加速度为g。
（1）请说明小球所带电荷的电性，并求小球所带的电荷量q；（2）若将小球从O′点由静止释放，求小球运动到A点时的动能E k；（3）若将小球从O′点由静止释放，其运动到A点时细线突然断开，试定性分析说明小球此后做什么样的运动。
15．（8分）如图19所示为一交流发电机的原理示意图，装置中两磁极之间产生的磁场可近似为匀强磁场，发电机的矩形线圈abcd在磁场中，图中abcd分别为矩形线圈的四个顶点，其中的c点被磁铁遮挡而未画出。
线圈可绕过bc边和ad边中点且垂直于磁场方向的水平轴OO′匀速转动。
为了便于观察，图中发电机的线圈只画出了其中的1匝，用以说明线圈两端的连接情况。
2020年北京市海淀区高三第一学期期末练习物理
2020年北京市海淀区高三第一学期期末练习物理物理2018.1学校班级姓名讲明：本试卷共8页，共100分。
考试时刻120分钟。
题号一二三总分14 15 16 17 18 19 20分数一、此题共10小题，每题3分，共30分。
在每题给出的四个选项中，有的小题只有一个选项是正确的，有的小题有多个选项是正确的。
全部选对的得3分，选对但不全的得2分，有选错或不答的得0分。
把你认为正确选项前的字母填写在题后的括号内。
1．关于电磁场和电磁波，以下表达中正确的选项是( )A.恒定的电场能够产生电磁波B．电磁波的传播需要介质C．电磁波从一种介质进入另一种介质，频率不变D．电磁波的传播过程中也传递了能量2．图1所示为理想变压器原线圈所接正弦交流电源两端的电压-时刻图象。
原、副线圈匝数比n1∶n2=10∶1，串联在原线圈电路中交流电流表的示数为1A，那么( )A．变压器原线圈所接交流电压的有效值为220VB．变压器输出端所接电压表的示数为2VC．变压器输出端交变电流的频率为50HzD．变压器的输出功率为23．如图2所示，A、B是两个相同的小灯泡，L是一个自感系数相当大的线圈，线圈直流电阻与定值电阻R的阻值相同。
关于那个电路的以下讲法正确的选项是( )A．开关S闭合瞬时，A、B两灯亮度相同B．开关S闭合，B灯比A灯先亮C．开关S闭合，电路达到稳固后，断开开关S时，A、B两灯同时熄灭D．开关S闭合，电路达到稳固后，断开开关S时，B灯赶忙熄灭，A灯稍迟熄灭4．图3所示为研究决定平行板电容器电容大小因素的实验装置。
两块相互靠近的等大正对平行金属板M、N组成电容器，板N固定在绝缘座上并与静电计中心杆相接，板M和静电计的金属壳都接地，板M上装有绝缘手柄，能够执手柄操纵板M的位置。
在两板相距一定距离时，给电容器充电，静电计指针张开一定角度。
在整个实验过程中，保持电容器所带电荷量不变，对此实验过程的描述，以下讲法正确的是( )A．只将板M从图示位置稍向左平移，静电计指针张角变大B．只将板M从图示位置沿垂直纸面向外的方向略微平移，静电计指针张角变大C．只将板M从图示位置稍向上平移，静电计指针张角减小D．只在M、N之间插入云母板，静电计指针张角变大5．如图4甲所示，两个相邻的有界匀强磁场区，方向相反，且垂直纸面，磁感应强度的大小均为B，以磁场区左边界为y轴建立坐标系，磁场区在y轴方向足够长，在x轴方向宽度均为a。
专题09 磁场-北京市2020届高三上学期期末考试物理试题全解全析汇编(解析版)
【解析】正粒子沿直线穿过正交场，向上的洛伦兹力和向下的电场力平衡，则 qE=qvB，即 v E ； B
A．若只将粒子改为带负电，则洛伦兹力和电场力的方向均反向，则粒子仍沿直线通过，选项 A 错误； B．若只增加粒子进入该装置的速度，则洛伦兹力变大，粒子将往上偏，选项 B 正确； C．若只增加粒子的电荷量，向上的洛伦兹力和向下的电场力仍平衡，其仍将沿直线通过，选项 C 错误； D．若粒子从右端水平进入，则电场力和洛伦兹力均向下，则不可能仍沿直线水平飞出，选项 D 错误； 故选 B. 4、（2020·北京市西城区高三上学期期末）如图所示，导线框与电源、滑动变阻器、电流表、开关组成闭合 回路，将导线框用弹簧测力计悬挂起来，导线框下端置于蹄形磁铁两极之间，与磁场方向垂直放置。在接 通电路前先观察并记录下弹簧测力计的读数 F0。接通电路，调节滑动变阻器使电流表读数为 I1, 观察并记录 弹簧测力计此时的读数 F1，继续调节滑动变阻器使电流表读数为 I2， I3，…，In，观察并记录弹簧测力计 相应的读数 F2，F3， …，Fn。 若实验过程中导线框下端都未离开蹄形磁铁两极之间的区域，且该区域的 磁场可看作匀强磁场，则根据以上数据描绘出的弹簧测力计弹力大小 F 随电流 I 变化的图像可能是
可知：
粒子在磁场中，洛伦兹力提供向心力：
ra rb
qvB m v2 r
解得： v
qBr m
，两粒子的质量和电荷量大小相等，所以 va
vb
，故
B
错误；
C．根据左手定则可知洛伦兹力始终与速度垂直，不做功，故 C 错误；
2020届北京市海淀区第一学期高三年级期末练习高中物理
2020届北京市海淀区第一学期高三年级期末练习高中物理物理试卷本试卷共100分考试时刻90分钟一、此题共10小题，每题3分，共30分。
在每题给出的四个选项中，有的小题只有一个选项是正确，有的小题有多个选项是正确的。
全部选对的得3分，选对但不全的得2分，有错选或不答的得0分。
把你认为正确答案的代表字母填写在题后的括号内。
1．使两个完全相同的金属小球〔均可视为点电荷〕分不带上-3Q和+5Q的电荷后，将它们固定在相距为a的两点，它们之间库仑力的大小为F1。
现用绝缘工具使两小球相互接触后，再将它们固定在相距为2a的两点，它们之间库仑力的大小为F2。
那么F1与F2之比为〔〕A．2：1B．4：1 C．16：1 D．60：12．如下图，线圈两端与电阻相连构成闭合电路，在线圈上方有一竖直放置的条形磁铁的S 极朝下，在讲磁铁的S极插入线圈的过程中〔〕A．通过电阻的感应电流的方向由a到b，线圈与磁铁相互排斥B．通过电阻的感应电流的方向由a到b，线圈与磁铁相互吸引C．通过电阻的感应电流的方向由b到a，线圈与磁铁相互排斥D．通过电阻的感应电流的方向由b到a，线圈与磁铁相互吸引3．某小型水电站的电能输送示意图如以下图所示，发电帆通过升压变压器T1和降压变压器T2向用户供电，输电线的总电阻为R，降压变压器T2的原、副线圈匝数之比为4：1，降压变压器副线圈两端交变电压u=2202sin100πtV，降压变压器的副线圈与阻值R0=11Ω的电阻组成闭合电路。
假设将变压器均视为理想变压器，那么以下讲法中正确的选项是〔 〕A ．通过R 0电流的有效值是20AB ．降压变压器T 2原、副线圈的电压比为4：1C ．升压变压器T 1的输出电量等于降压变压器T 2的输入电压D ．升压变压器T 1的输出功率大于降压变压器T 2的输入功率4．平行板电容器C 与三个可变电阻1R 、2R 、3R 以及电源连成如以下图所示的电路。
闭合开关S 待电路稳固后，电容器C 两极板带有一定的电荷。

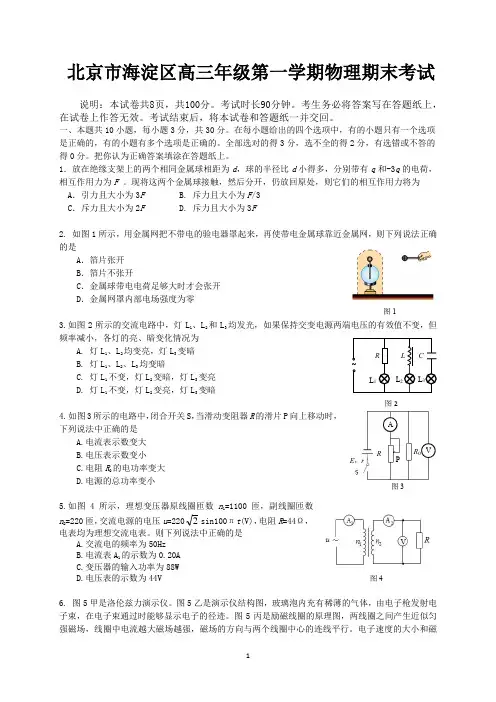

北京市海淀区高三年级第一学期物理期末考试-含答案
北京市海淀区高三年级第一学期物理期末考试说明：本试卷共8页，共100分。
考试时长90分钟。
考生务必将答案写在答题纸上，在试卷上作答无效。
考试结束后，将本试卷和答题纸一并交回。
一、本题共10小题，每小题3分，共30分。
在每小题给出的四个选项中，有的小题只有一个选项是正确的，有的小题有多个选项是正确的。
全部选对的得3分，选不全的得2分，有选错或不答的得0分。
把你认为正确答案填涂在答题纸上。
1．放在绝缘支架上的两个相同金属球相距为d ，球的半径比d 小得多，分别带有q 和-3q 的电荷，相互作用力为F 。
现将这两个金属球接触，然后分开，仍放回原处，则它们的相互作用力将为 A ．引力且大小为3F B. 斥力且大小为F /3 C ．斥力且大小为2F D. 斥力且大小为3F2. 如图1所示，用金属网把不带电的验电器罩起来，再使带电金属球靠近金属网，则下列说法正确的是A ．箔片张开B ．箔片不张开C ．金属球带电电荷足够大时才会张开D ．金属网罩内部电场强度为零3.如图2所示的交流电路中，灯L 1、L 2和L 3均发光，如果保持交变电源两端电压的有效值不变，但频率减小，各灯的亮、暗变化情况为A. 灯L 1、L 2均变亮，灯L 3变暗B. 灯L 1、L 2、L 3均变暗C. 灯L 1不变，灯L 2变暗，灯L 3变亮D. 灯L 1不变，灯L 2变亮，灯L 3变暗4.如图3所示的电路中，闭合开关S ，当滑动变阻器R 的滑片P 向上移动时，下列说法中正确的是A.电流表示数变大B.电压表示数变小C.电阻R 0的电功率变大D.电源的总功率变小5.如图4所示，理想变压器原线圈匝数n 1=1100匝，副线圈匝数n 2=220匝，交流电源的电压u =2202sin100πt (V)，电阻R =44Ω，电表均为理想交流电表。
则下列说法中正确的是A.交流电的频率为50HzB.电流表A 1的示数为0.20AC.变压器的输入功率为88WD.电压表的示数为44V6.图5甲是洛伦兹力演示仪。
专题11 交变电流-北京市2020届高三上学期期末考试物理试题全解全析汇编(解析版)
2020年北京市高三期末物理试题全解全析汇编交变电流1、（2020·北京市海淀区区高三上学期期末）..如图所示，理想变压器原、副线圈的匝数分别为n 1、n 2，原、副线圈两端的电压分别为U 1、U 2，通过原、副线圈中的电流分别为I 1、I 2。
若保持n 1、n 2和U 1不变，且闭合开关S后两灯泡均能发光，则下列说法中正确的是A.2211n I I n =B.2211n U n =C.开关S 由闭合变为断开，U 2将变大D.不论开关S 闭合或断开，始终有U 1I 1=U 2I 2的关系【答案】BD【解析】AB ．根据单相变压器的电压规律：1122U n U n =解得：2211n U U n =电流规律：1221I n I n =解得：1212n I I n =，故A 错误，B 正确；C ．输入电压决定输出电压，根据上述分析可知不论开关闭合还是断开，理想变压器的电压规律始终不变，所以2U 也不变，故C 错误；D ．理想变压器输入功率等于输出功率：12P P =1122U I U I =故D 正确。
故选BD 。
2、（2020·北京市东城区区高三上学期期末）一台手摇交流发电机，线圈内阻1.0Ω，产生的电动势随时间变化的规律为e＝ 10t π(V)。
发电机只与9.0Ω的电阻组成闭合电路。
则A.交变电流的频率为10HzB.电动势的峰值为20VC.电路中电流的有效值为1.0AD.一周期内外接电阻消耗电能9.0J【答案】C【解析】A ．交变电流的频率为105Hz 22f ωπππ===选项A 错误；B ．电动势的峰值为V ，选项B 错误；C ．电动势的有效值为E=10V ，则电路中电流的有效值为10A 1A 91E I R r ===++选项C 正确；D ．因为T =1/f=0.2s ，则一周期内外接电阻消耗电能22()1(91)0.2J 2JE I R r T =+=⨯+⨯=电选项D 错误；故选C.3、（2020·北京市西城区高三上学期期末）如图所示，理想变压器的原线圈接在V u t =（）的交流电源上，副线圈接有R =55Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表。
北京市海淀区2023-2024学年高三上学期期末练习物理试卷含答案
海淀区2023-2024学年第一学期期末练习高三物理（答案在最后）本试卷共8页，100分。
考试时长90分钟。
考生务必将答案答在答题纸上，在试卷上作答无效。
考试结束后，将本试卷和答题纸一并交回。
第一部分本部分共10题，每题3分，共30分。
在每题给出的四个选项中，有的题只有一个选项是正确的，有的题有多个选项是正确的。
全部选对的得3分，选不全的得2分，有选错或不答的得0分。
把正确的答案填涂在答题纸上。
1.图中实线表示某静电场的电场线，虚线表示该电场的等势面。
A 、B 两点的电场强度大小分别为A E 、B E ，电势分别为A ϕ、B ϕ。
下列说法正确的是（）A.A BE E < B.A B E E > C.A B ϕϕ< D.A Bϕϕ>【答案】BC【解析】【详解】AB .电场线的疏密程度反映场强的大小，A 处电场线比B 处密集，因此A B E E ＞，故A 错误，B 正确；CD .同一等势面上电势相等，且沿电场线方向电势逐渐降低，因此A B ϕϕ＜，故D 错误，C 正确；故选BC 。
2.将一个不带电的空腔导体放入匀强电场中，达到静电平衡时，导体外部电场线分布如图所示。
W 为导体壳壁，A 、B 为空腔内两点。
下列说法正确的是（）A.导体壳壁W 的外表面和内表面感应出等量的异种电荷B.空腔导体上的感应电荷在B点产生的场强为零C.空腔内的电场强度为零D.空腔内A点的电势高于B点的电势【答案】C【解析】【详解】ACD．导体壳壁W处于静电平衡状态，外表面感应出等量的异种电荷，导体壳壁和空腔内部为一个等势体，电场强度均为零，空腔内A点的电势等于B点的电势。
故AD错误；C正确。
B．空腔导体上的感应电荷在B点产生的场强与匀强电场的场强等大反向，不为零。
故B错误。
故选C。
3.如图所示，弹簧上端固定，下端悬挂一个磁铁，在磁铁正下方有一个固定在水平桌面上的闭合铜质线圈。
将磁铁竖直向下拉至某一位置后放开，磁铁开始上下振动。
北京市海淀区2020届高三第一学期期末考试物理试卷和答案
海淀区2020届高三第一学期期末考试物 理 2020.01说明：本试卷共8页，共100分。
考试时间90分钟。
一、本题共12小题，每小题3分，共36分。
在每小题给出的四个选项中，有的小题只有一个选项是正确的，有的小题有多个选项是正确的。
全部选对的得3分，选不全的得2分，有选错或不答的得0分。
把你认为正确答案的代表字母填写在题后的括号内。
1．某电场的电场线分布如图1所示，电场中有A 、B 两点，则以下判断正确的是( ) A ．A 点的场强大于B 点的场强，B 点的电势高于A 点的电势 B ．若将一个电荷由A 点移到B 点，电荷克服电场力做功，则该电荷一定为负电荷C ．一个负电荷处于A 点的电势能大于它处于B 点的电势能D ．若将一个正电荷由A 点释放，该电荷将在电场中做加速度减小的加速运动 2．如图2所示，矩形导线框abcd 与无限长通电直导线MN 在同一平面内，直导线中的电流方向由M 到N ，导线框的ab 边与直导线平行。
若直导线中的电流增大，导线框中将产生感应电流，导线框会受到安培力的作用，则以下关于导线框受到的安培力的判断正确的是（ ）A ．导线框有两条边所受安培力的方向相同B ．导线框有两条边所受安培力的大小相同C ．导线框所受的安培力的合力向左D ．导线框所受的安培力的合力向右3．在图3所示的电路中，电源电动势为E ，电源内阻为r ，闭合开关S ，待电流达到稳定后，将滑动变阻器的滑动触头P 从图示位置向a 端移动一些，待电流再次达到稳定后，则与P 移动前相比（ ）A ．电流表示数变小，电压表示数变大B ．小灯泡L 变亮C ．电容器C 的电荷量减小D ．电源的总功率变大4．如图4所示，将一个半径为r 的不带电的金属球放在绝缘支架上，金属球的右侧放置一个电荷量为Q 的带正电的点电荷，点电荷到金属球表面的最近距离也为r。
由于静电感应图1M 左右图3在金属球上产生感应电荷。
设静电力常量为k 。
则关于金属球内的电场以及感应电荷的分布情况，以下说法中正确的是 （ ）A ．电荷Q 与感应电荷在金属球内任意位置激发的电场场强都是等大且反向的B ．感应电荷在金属球球心处激发的电场场强22rQk E ='，方向向右 C ．感应电荷全部分布在金属球的表面上 D ．金属球右侧表面的电势高于左侧表面5．在图5所示电路中，电源电动势为12V ，电源内阻为l.0Ω，电路中的电阻R 0为1.5Ω，小型直流电动机M 的内阻为0.5Ω，闭合开关S 后，电动机转动，电流表的示数为2.0A 。
专题07 静电场-北京市2020届高三上学期期末考试物理试题全解全析汇编(解析版)
2020年北京市高三期末物理试题全解全析汇编静电场1、（2020·北京市海淀区区高三上学期期末）某静电场的电场线如图所示，一带正电的点电荷在电场中M 、N 两点所受电场力的大小分别为F M 和F N ，所具有的电势能分别为E pM 和E pN ，则下列说法中正确的是A.F M >F N ，E pM >E pNB.F M >F N ，E pM <E pNC.F M <F N ，E pM >E pND.F M <F N ，E pM <E pN【答案】C【解析】粒子在电场中运动仅受电场力：F qE=根据电场线的疏密程度可知电场强度的关系：M NE E <所以电场力的关系：M NF F <沿电场线方向电势降低：M Nϕϕ>根据电势能：p E q ϕ=点电荷带正电，所以：pM pNE E >故C 正确，ABD 错误。
故选C 。
2、（2020·北京市海淀区区高三上学期期末）..在探究影响电荷之间相互作用力大小因素的过程中，老师做了如图所示的实验。
O 是一个带正电的绝缘导体球，将同一带电小球用绝缘细丝线分别挂在P 1、P 2、P 3不同的位置，调节丝线长度，使小球与带电导体球O 的球心保持在同一水平线上，发现小球静止时细丝线与竖直方向的夹角不同，且θ1>θ2>θ3。
关于这个实验，下列说法中正确的是A.通过该实验的现象可知，小球带正电B.该实验可以研究电荷间相互作用力大小与它们之间距离是否有关C.该实验中细丝线与竖直方向的夹角越大，表示电荷之间的相互作用力越弱D.通过该实验现象可知，电荷之间的相互作用力与电荷之间的距离的平方成反比【答案】AB【解析】A ．带电小球与导体球O 排斥，所以小球带正电，故A 正确；B ．同一带电小球电荷量一定，位置不同，与导体球的距离不同，偏离角度不同，它们之间的作用力不同，故B正确；C．根据图中实验现象可知，偏转角度越大说明它们之间的作用力越大，偏转角度越小说明它们之间的作用力越小，故C错误；D．实验中只能定性分析电荷之间的作用力与距离的关系，无法定量计算作用力与距离的关系，故D错误。
2020-2021学年北京海淀高三上期期末练习物理卷(解析版).doc
2020-2021学年北京海淀高三上期期末练习物理卷（解析版）姓名:_____________ 年级:____________ 学号:______________题型选择题填空题解答题判断题计算题附加题总分得分1. （知识点：电荷在电场中的加速,电荷在电场中的偏转,粒子在复合场中运动）评卷人得分（10分）汤姆逊用来测定电子的比荷（电子的电荷量与质量之比）的实验装置如图所示，真空管内的阴极K发出的电子经加速电压加速后，穿过A’中心的小孔沿中心线O1O的方向进入到两块水平正对放置的平行极板P和P’间的区域，极板间距为d。
当P和P’极板间不加偏转电压时，电子束打在荧光屏的中心O点处，形成了一个亮点；当P和P’极板间加上偏转电压U后，亮点偏离到O’点；此时，在P和P’间的区域，再加上一个方向垂直于纸面向里的匀强磁场，调节磁场的强弱，当磁感应强度的大小为B时，亮点重新回到O点。
不计电子的初速度、所受重力和电子间的相互作用。
V（或106V）（1分）电流的有效值 A交流发电机的输出功率即为电阻R的热功率P=I2R=2.16×103W（2分）（3）根据法拉第电磁感应定律有：（1分）根据欧姆定律：（1分）解得：（1分）考点：本题考查电磁感应（6分）指针式多用电表是电路测量的常用工具。
现用多用电表测量一个定值电阻的阻值（阻值约为一百多欧姆）。
知，随电压的增大，P增大，斜率为电阻的倒数应减小，所以甲、丙正确。
考点：本题考查描绘小灯泡的伏安特性曲线在如图所示电路中，电压表、电流表均为理想电表，电源内阻不可忽略。
开关S闭合后，在滑动变阻器R1的滑片P向右端滑动的过程中()知，产生感应电动势不变，所以感应电流不变，可判断A、B错误；在0-0.5s内，B增大，磁通量增大，根据楞次定律知感应电流的磁场与原磁场方向相反，垂直纸面向外，再由右手定则可判断感应电流方向为逆时针方向，为负，故C正确；D错误。
考点：本题考查法拉第电磁感应定律如图甲所示，一理想变压器原、副线圈匝数之比为55∶6，其原线圈两端接入如图乙所示的正弦交流电，副线圈通过电流表与负载电阻R相连。
2019—2020学年度北京市海淀区第一学期高三期末练习高中物理
2019—2020学年度北京市海淀区第一学期高三期末练习高中物理物理试卷讲明：本试卷共8页，共100分。
考试时刻120分钟一、此题共10小题，每题3分，共30分。
在每题给出的四个选项中，有的小题只有一个选项是正确的，有的小题有多个选项是正确的。
全部选对的得3分，选对但不全的得2分，有选错或不答的得0分。
把你认为正确选项前的字母填写在题后的括号内。
1．关于电磁场和电磁波，以下表达中正确的选项是〔〕A．恒定的电场能够产生电磁波B．电磁波的传播需要介质C．电磁波从一种介质进入另一种介质，频率不变D．电磁波的传播过程中也传递了能量2．以下图所示为理想变压器原线圈所接正弦交流电源两端的电压—时刻图像。
原、副线圈匝数比n1：n2=10：1，串联在原线圈电路中交流电流表的示数为1A，那么〔〕A．变压器原线圈所接交流电压的有效值为220VB．变压器输出端所接电压表的示数为222VC．变压器输出端交变电流的频率为50HzD．变压器的输出功率为2202W3．如下图，A、B是两个相同的小灯泡，L是一个自感系数相当大的线圈，线圈直流电阻与定值电阻R的阻值相同。
关于那个电路的以下讲法正确的选项是〔〕A．开关S闭合瞬时，A、B两灯亮度相同B．开关S闭合，B灯比A灯先亮C．开关S闭合，电路达到稳固后，断开开关S时，A、B两灯同时熄灭D．开关S闭合，电路达到稳固后，断开开关S时，B灯赶忙熄灭，A灯稍迟熄灭4．如下图为研究决定平行板电容器电容大小因素的实验装置。
两块相互靠近的等大正对平行金属板M、N组成电容器，板A固定在绝缘座上并与静电计中心杆相接，板M和静电计的金属壳都接地，板M上装有绝缘手柄，能够扶手柄操纵板M的位置。
在两板相距一定距离时，给电容器充电，静电计指针张开一定角度，在整个实验过程中，保持电容器所带电荷量不变，对此实验过程的描述，以下讲法正确的选项是〔〕A．只将板M从图示位置稍向左平移，静电计指针张角变大B．只将板M从图示位置沿垂直纸面向外的方向略微平移，静电计指针张角变大C．只将板M从图示位置稍向上平移，静电计指针张角变小D．只在M、N之间插入云母板，静电计指针张角变大。
