基于Dubbo服务化系统架构
技术架构方案
技术架构方案第1篇技术架构方案一、背景随着信息化建设的不断深入，我国各行业对技术架构的需求日益增长。
为满足业务发展需求，提高系统稳定性、安全性和可扩展性，本项目将围绕业务目标，结合现有技术资源，制定一套合法合规的技术架构方案。
二、目标1. 满足业务需求，提高系统性能和用户体验。
2. 确保系统稳定、安全、可扩展，降低运维成本。
3. 合法合规，遵循国家和行业标准。
4. 提高开发效率，降低开发成本。
三、技术选型1. 开发语言与框架- 后端：采用Java语言，Spring Boot框架进行开发。
- 前端：采用Vue.js框架，Element UI组件库进行开发。
2. 数据库- 关系型数据库：采用MySQL数据库。
- 非关系型数据库：采用Redis数据库。
3. 中间件- 消息队列：采用RabbitMQ。
- 分布式缓存：采用Redis。
- 分布式服务框架：采用Dubbo。
4. 容器技术- 采用Docker容器技术，实现应用轻量化部署。
5. 云计算- 采用阿里云服务，包括但不限于ECS、RDS、OSS等。
四、系统架构1. 整体架构本方案采用前后端分离的架构模式，后端负责数据处理，前端负责界面展示。
系统架构分为以下几个层次：- 用户层：提供用户操作界面，包括Web端和移动端。
- 前端层：负责接收用户请求，与后端进行数据交互，展示数据。
- 后端层：负责处理业务逻辑，提供数据接口。
- 数据库层：存储系统数据。
- 中间件层：提供消息队列、缓存、分布式服务等支持。
2. 网络架构采用分布式部署，网络架构分为以下三个部分：- 用户访问网络：用户通过互联网访问系统。
- 内部业务网络：内部服务器、数据库、中间件等设备互联。
- 管理网络：用于系统运维管理。
3. 安全架构遵循国家相关法律法规，建立完善的安全架构：- 身份认证：采用用户名密码、手机验证码等方式进行身份认证。
- 权限控制：实现用户、角色、菜单等多维度的权限控制。
- 数据加密：采用SSL加密技术，保证数据传输安全。
dubbo 单一长连接原理
dubbo 单一长连接原理
Dubbo 单一长连接原理是指，在 Dubbo 框架中，建立一条长
连接，然后复用该连接进行多次请求和响应的过程。
具体原理如下：
1. 当 Dubbo 应用启动时，会建立与服务提供者的连接，通过
该连接进行通信。
2. 连接的建立是基于底层的网络通信框架，比如 Netty，使用
长连接的方式，保持连接的持久性。
3. 首次请求会通过建立的连接发送给服务提供者，并获得响应。
4. 之后的请求会复用已建立的连接，直接发送给服务提供者，并获得响应，避免了重复建立连接的开销。
5. 连接的复用是通过 Dubbo 框架中的连接池来管理的，连接
池维护了连接的生命周期，之后的请求直接从连接池中获取可用的连接进行通信。
6. 在请求结束后，连接并不会立刻断开，而是返回到连接池中等待下次请求。
7. 在长时间没有请求时，连接可能会由于连接池中的空闲超时配置而自动关闭。
通过单一长连接原理，在 Dubbo 框架中可以实现更高效的请
求响应过程，避免了重复建立和断开连接的开销，提升了性能和吞吐量。
同时，通过连接池的管理，还能够有效地复用连接，并控制连接的数量，提高连接的利用率。
平台架构图-产品架构图
风险控制
应收账款
铁路行业云平台
用户管理
权限管理
数据API
个性推荐
组织架构
分析引擎
数据运营
NLP
未来
已有
登入注册
租户管理
数据仓库
商业智能
工作流程
大屏引擎
舆情监控
深度学习
物资采购平台
计算资源
存储资源
网络资源
操作系统
数据库
SaaS
PaaS
IaaS
物流平台
数据可视化
智慧车站平台
需求管理
合同管理
寻源管理
内容管理
主数据管理
报表管理
安防监控主机安全网络安全数据安全威胁情报
平台层
武清机房
业务支撑平台
业务应用层
业务中控平台
安全防护
基础平台
运维监控
运维管理配置管理流程管理备份管理可用性管理统一运维平台
监控管理系统状态监控系统容量监控系统性能监控操作监控应用监控监控大屏展示
业务平台
可视化交互
大数据
物联网管理
架构特点
技术方案架构
登入注册
租户管理
数据仓库
商业智能
工作流程
大屏引擎
舆情监控
深度学习
物资采购平台
计算资源
存储资源
网络资源
操作系统
数据库
SaaS
PaaS
IaaS
物流平台
智慧车站平台
供应链金融平台
需求管理
合同管理
寻源管理
财务管理
运输服务
订单管理
业务服务
综合运营
应急指挥
站场服务
dubbo原理和机制
dubbo原理和机制Dubbo是一款高性能、轻量级的开源RPC（远程过程调用）框架，用于构建分布式应用和服务治理。
它的设计目标是提供透明的远程方法调用，使得应用程序可以像调用本地方法一样调用远程方法，从而简化了分布式系统的开发。
Dubbo的原理和机制主要包括以下几个方面：1. 服务暴露与引用：在Dubbo中，服务提供者通过将本地服务暴露成远程服务，使用者通过引用远程服务，实现对远程服务的调用。
提供者在暴露服务时，会将服务的接口、实现类、协议、端口等相关信息进行注册，而消费者在引用服务时则会根据服务名去找到相应的服务提供者。
2. 注册中心：Dubbo的注册中心起到了服务注册与发现的作用。
服务提供者在启动时，会将自己的一些关键信息注册到注册中心上，供消费者进行查询与引用。
注册中心基本是Dubbo系统的核心，在Dubbo中提供了多种注册中心的实现，例如ZooKeeper、Redis、Nacos等。
3. 通信模型：Dubbo使用了基于TCP长连接和NIO异步通信的方式，实现了高性能的远程方法调用。
服务提供者和消费者之间通过连接池建立长连接，提高通信效率；同时，Dubbo还为通信协议提供了多种选择，如Dubbo协议、RESTful协议、HTTP等。
4. 负载均衡：Dubbo支持多种负载均衡策略，根据系统的负载情况选择最合适的服务提供者进行调用。
常见的负载均衡策略有：随机策略、轮询策略、一致性哈希策略、最少活跃数策略等。
5. 服务容错：Dubbo提供了多种容错机制，用于处理服务调用过程中的异常情况，确保系统的高可用性。
常见的容错机制有：失败重试、失败缓存、快速失败、失败自动切换等。
总结而言，Dubbo通过服务暴露与引用、注册中心、通信模型、负载均衡和服务容错等机制，实现了高性能、可靠的远程方法调用。
它为分布式系统的开发提供了便利，使得开发者可以更加专注于业务逻辑的实现。

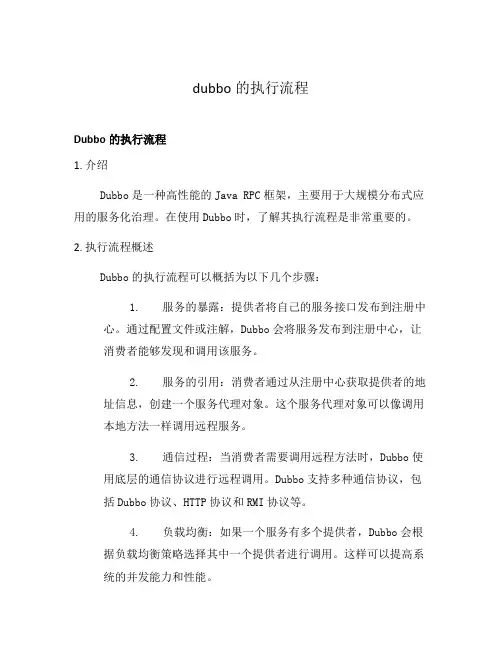

dubbo的执行流程
dubbo的执行流程Dubbo的执行流程1. 介绍Dubbo是一种高性能的Java RPC框架，主要用于大规模分布式应用的服务化治理。
在使用Dubbo时，了解其执行流程是非常重要的。
2. 执行流程概述Dubbo的执行流程可以概括为以下几个步骤：1.服务的暴露：提供者将自己的服务接口发布到注册中心。
通过配置文件或注解，Dubbo会将服务发布到注册中心，让消费者能够发现和调用该服务。
2.服务的引用：消费者通过从注册中心获取提供者的地址信息，创建一个服务代理对象。
这个服务代理对象可以像调用本地方法一样调用远程服务。
3.通信过程：当消费者需要调用远程方法时，Dubbo使用底层的通信协议进行远程调用。
Dubbo支持多种通信协议，包括Dubbo协议、HTTP协议和RMI协议等。
4.负载均衡：如果一个服务有多个提供者，Dubbo会根据负载均衡策略选择其中一个提供者进行调用。
这样可以提高系统的并发能力和性能。
5.集群容错：如果某个提供者出现故障或网络异常，Dubbo会根据配置的容错策略进行处理。
例如，可以选择忽略异常、返回默认值或重试等。
3. 服务的暴露在Dubbo中，服务的暴露是通过配置文件或注解来完成的。
以下是服务暴露的一些关键步骤：•配置服务的接口和实现类。
•配置服务的协议和端口号。
•配置注册中心的地址和信息。
•使用Dubbo容器加载上述配置，并生成代理对象。
•将代理对象发布到注册中心。
4. 服务的引用服务的引用是消费者使用远程服务的过程。
以下是服务引用的一些关键步骤：•配置消费者要引用的服务接口和版本号。
•从注册中心获取提供者的地址信息，并创建代理对象。
•使用代理对象调用远程服务。
5. 通信过程Dubbo使用底层的通信协议进行远程调用。
以下是通信过程的一些关键步骤：•封装调用请求：Dubbo将用户的调用请求封装成一个调用对象，并序列化成二进制数据。
•选择通信协议：Dubbo支持多种通信协议，根据配置选择其中一种协议。
网上订餐系统毕业论文
网上订餐系统毕业论文一、引言随着科技的发展和互联网的普及，电子商务正在改变人们的生活方式。
网上订餐系统作为电子商务的一种形式，为消费者提供了方便快捷的餐饮服务。
本文旨在探讨网上订餐系统的设计、实现和应用，以期为电子商务的发展提供一定的参考。
二、网上订餐系统设计1、系统架构设计网上订餐系统通常采用B/S架构，即浏览器（Browser）与服务器（Server）之间的架构模式。
用户通过浏览器访问系统，系统服务器处理用户请求，返回结果给用户。
2、功能模块设计网上订餐系统主要包括以下几个功能模块：用户注册登录、菜品浏览、订单管理、在线支付、订单评价等。
3、数据库设计数据库是网上订餐系统的核心，它存储了用户信息、菜品信息、订单信息等数据。
数据库设计应考虑数据的一致性、完整性和可扩展性。
三、网上订餐系统实现1、后端实现后端实现主要包括服务器端程序设计、数据库访问设计和接口设计等。
服务器端程序应考虑系统的稳定性、可扩展性和安全性。
数据库访问设计应考虑数据的高效查询和存储。
接口设计应考虑系统的可维护性和可扩展性。
2、前端实现前端实现主要包括用户界面设计和交互设计。
用户界面设计应考虑用户的体验和操作习惯。
交互设计应考虑用户与系统的交互方式和交互效果。
四、网上订餐系统应用1、应用场景网上订餐系统适用于各种餐饮企业、快餐店、外卖店等。
它能够提高餐饮企业的服务效率和服务质量，同时也能够方便用户快速订餐。
2、系统优化为了提高网上订餐系统的用户体验和性能，需要对系统进行优化。
优化措施包括：优化数据库查询语句、使用缓存技术提高系统响应速度、优化系统界面设计等。
五、结论本文通过对网上订餐系统的研究和分析，探讨了系统的设计、实现和应用。
网上订餐系统作为电子商务的一种形式，能够提高餐饮企业的服务效率和服务质量，同时也能够方便用户快速订餐。
随着互联网技术的不断发展，网上订餐系统将会有更广阔的应用前景和发展空间。
火车票网上订票系统的毕业论文随着科技的发展和互联网的普及，网上订票系统已经成为人们日常生活的重要组成部分。
服务网格在系统架构中的应用与实践
服务网格在系统架构中的应用与实践在当今信息技术高速发展的时代，系统架构的设计变得越来越重要。
服务网格作为一种新兴的架构模式，正在被广泛应用于各种规模的系统中。
本文将探讨服务网格在系统架构中的应用与实践，以及其带来的优势和挑战。
一、什么是服务网格服务网格是一种分布式系统架构模式，其主要目的是简化应用程序之间的通信和数据交互。
在服务网格中，各个应用程序被组织成一系列的服务，并通过统一的网络层进行通信。
服务网格可以提供服务之间的发现、路由、安全性、监控和可靠性等功能。
二、服务网格的应用场景服务网格的应用场景非常广泛。
首先，对于大规模分布式系统来说，服务网格能够帮助管理和调度大量的服务，并提供可靠的服务治理机制。
其次，对于微服务架构的系统，服务网格可以提供细粒度的服务控制和管理，使得系统的可扩展性更好。
此外，对于跨云环境的应用，服务网格可以提供跨云平台的统一调度和管理能力。
三、服务网格的实践案例1. Netflix的服务网格实践Netflix是一个全球领先的流媒体服务提供商，其系统架构基于微服务和服务网格。
Netflix开源的服务网格平台Istio，为开发者提供了一套完整的服务网格解决方案。
通过Istio，Netflix可以实现服务之间的流量管理、安全控制和故障恢复等功能。
2. 蚂蚁金服的服务网格实践作为国内领先的金融科技公司，蚂蚁金服的系统架构中也广泛应用了服务网格。
蚂蚁金服开源的服务网格平台Dubbo，成为国内开发者最常用的服务网格框架之一。
Dubbo提供了诸如服务注册、发现、负载均衡等功能，为蚂蚁金服的系统提供了可靠的服务治理机制。
四、服务网格的优势和挑战1. 优势服务网格可以提供统一的服务治理和控制机制，使得系统的可管理性得到增强。
同时，服务网格的可观测性和可靠性能够帮助开发者更好地调试和优化系统。
另外，服务网格还可以提供弹性和可扩展性，帮助应对突发的高并发和大规模流量的挑战。
2. 挑战服务网格的部署和管理复杂度较高，需要投入一定的人力和物力资源。
dubbo架构
RandomLoadBalance
protected <T> Invoker<T> doSelect(List<Invoker<T>> invokers, URL url, Invocation invocation) {
int length = invokers.size(); // Number of invokers int totalWeight = 0; // The sum of weights boolean sameWeight = true; // Every invoker has the same weker based on the random value.
RoundRobinLoadBalance
protected <T> Invoker<T> doSelect(List<Invoker<T>> invokers, URL url, Invocation invocation) { ****~~
DUBBO
1.DUBBO介绍 2.DUBBO的优点 3.DUBBO的负载均衡
DUBBO框架原理 dubbo 包含： Registry：注册中心 Provider : 服务提供者 Consumer：服务消费者 Monitor : 统计服务调用 次数和调用时间的日志服 务。
入门教程：/
RoundRobin LoadBalance 轮循，按公约后的权重设置轮循比率
LeastActive LoadBalance 最少活跃调用数，相同活跃数的随机，活跃数指调用前后计数差 ConsistentHash LoadBalance 一致性Hash，相同参数的请求总是发到同一提供者 配置： <dubbo:reference interface="..."> <dubbo:methodname="..." </dubbo:reference> loadbalance="roundrobin"/>
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
态配置等集群支持。
自发现：基于注册中心目录服务，使服务消费方能动态的查找服务提供
方，支持平滑减少或增加机器
透明化的远程方法调用，就像调用本地方法一样调用
远程方法，只需简单配置，没有任何API侵入。
软负载均衡及容错机制，减少单点。 服务自动注册与发现，不再需要写死服务提供方地址，
粒度
服务接口尽可能大粒度，每个服务方法应代表一个功能，
而不是某功能的一个步骤，否则将 面临分布式事务问题，
Dubbo暂未提供分布式事务支持。
服务接口建议以业务场景为单位划分，并对相近业务做
抽象，防止接口数量爆炸。
不建议使用过于抽象的通用接口，如：Map query(Map)
，这样的接口没有明确语义，会给后 期维护带来不便。
Dubbo 是什么？
Dubbo 是阿里巴巴公司开源的一个分布式服务框架，致力于提供高性能和
透明化的 RPC 远程服务调用方案，以及 SOA 服务治理方案。
Dubbo 有何特点？
远程通讯：基于长连接的 NIO 框架抽象封装 集群容错：提供多协议支持，以及软负载均衡，失败容错，地址路由，动
2017-12-12
架构演进 现实需求 Dubbo 简介与原理 为什么是 Dubbo 服务化最佳实践 都有谁在使用 Dubbo
单一应用架构 垂直应用架构 分布式服务架构 流动计算架构
大规模服务化后
管理繁重的服务URL配置及负载均衡需求（注册中心） 梳理服务间的依赖关系 服务器的规划参考（服务调用量、响应时间）
级服务消费方，这样服务提供 方不会返回新值。
如果是在传入参数中用了Enum，并新增了Enum值，建议先
升级服务提供方，这样服务消 费方不会传入新值。
序列化
服务参数及返回值建议使用POJO对象，即通过setter,getter
方法表示属性的对象。
服务参数及返回值不建议使用接口，因为数据模型抽象的意
版本
每个接口都应定义版本号，为后续不兼容升级提供可能， 建议使用两位版本号，因为第三位版本号通常表示兼容
升级，只有不兼容时才需要变更服务 版本。
当不兼容时，先升级一半提供者为新版本，再将消费者
全部升为新版本，然后将剩下的一半 提供者升为新版本。
兼容性
服务接口增加方法，或服务模型增加字段，可向后兼容，
删除方法或删除字段，将不兼容， 枚举类型新增字段也
不兼容，需通过变更版本号升级。
各协议的兼容性不同
枚举值
如果是完备集，可以用Enum，比如：ENABLE, DISABLE。 如果是业务种类，以后明显会有类型增加，不建议用Enum，
可以用
String代替。
如果是在返回值中用了Enum，并新增了Enum值，建议先升
分包
建议将服务接口，服务模型，服务异常等均放在API包中，
因为服务模型及异常也是API的 一部分，同时，这样做也符
合分包原则：重用发布等价原则(REP)，共同重用原则(CRP)。
如果需要，也可以考虑在API包中放置一份
spring 的引
用配置，这样使用方，只需在spring 加载过程中引用此配置 即可，配置建议放在模块的包目录下，以免冲突， 如： com/alibaba/china/xxx/dubbo-reference.xml 。
阿里巴巴B2B 京东（基于Dubbo的Hydra) 当当（基于Dubbo的Dubbox) ……
2017-12-12
义不大，并且序列化需要接口实 现类的元信息，并不能起到 隐藏实现的意图。
服务参数及返回值都必需是byValue的，而不能byReference
的，消费方和提供方的参数 或返回值引用并不是同一个，只 是值相同，Dubbo不支持引用远程对象。
异常
建议使用异常汇报错误，而不是返回错误码，异常信息
能携带更多信息，以及语义更友好。
如果担心性能问题，在必要时，可以通过override掉异
常类的fillInStackTrace()方法为空 方法，使其不拷贝栈 信息。
查询方法不建议抛出checked异常，否则调用方在查询
时将过多的try...catch，并且不能 进行有效处理。
服务提供方不应将DAO或SQL等异常抛给消费方，应在服务
注册中心基于接口名查询服务提供者的IP地址，并且 能够平滑添加或删除服务提供者。
支持多种协议
Dubbo协议、Hessian协议、HTTP协议、RMI协议、
WebService协议、Thrift协议、Memcached协议、Redis
协议
支持多种序列化
Kryo、FST、Dubbo Serialization、Hessian、FastJson、
实现中对消费方不关心的异常 进行包装，否则可能出现消费 方无法反序列化相应异常。
调用
不要只是因为是Dubbo调用，而把调用try...catch起来。
try...catch 应该加上合适的 回滚边界上。
对于输入参数的校验逻辑在Provider端要有。如有性能上的
考虑，服务实现者可以考虑在 API包上加上服务Stub类来完 成检验。
Json、Java Serialization
卓越的性能
运用socket长连接，减少握手 运用NIO及线程池在单连接上并发拼包处理消息 二进制流压缩数据，比常规HTTP等短连接协议更快 在阿里巴巴内部，每天支撑2000多个服务，30多亿访问
量，最大单机支撑每天近1亿访问量
完善的服务监控管理
