理论最大相对密度(计算法)
(完整版)沥青混合料理论最大相对密度试验真空法
沥青混合料理论最大相对密度试验真空法1、目的与适用范围1.1本方法适用于真空法测定沥青混合料理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。
1.2本方法不适用于吸水率大于3%的多孔性集料的沥青混合料。
2、仪具与材料2.1天平：称量10kg以上，感量不大于0.5kg；称量5kg以上，感量不大于0.1g；称量2kg以下，感量不大于0.05g。
2.2负压容器：根据试样数量选用表1中的A、B、C任何一种类型。
负压容器口带橡皮塞，上接橡胶管，管口下方有滤网，防止细料部分吸入胶管。
负压容器类型2.3真空负压装置：由真空泵及水银压力计（或真空表）组成，真空泵能使负压容器内造成4kPa（30mmHg）负压。
2.4恒温水槽：水温控制25℃±0.5℃。
2.5温度计：分度为0.5℃。
2.6其它：玻璃板等。
3、方法与步骤3.1准备工作3.1.1按本规程T0701沥青混合料取样方法或从沥青路面上采取（或钻取）沥青混合料试样。
试样数量不少于如下规定数量：沥青混合料中集料公称最大粒径（mm）最少试样数量(g)37.5 400026.5 250019.0 200013.2、16.0 15009.5 10004.75 5003.1.2将沥青混合料团块仔细分散，粗集料不破碎，细集料团块分散到小于6.4mm。
若混合料坚硬时可用烘箱适当加热后打散，一般加热温度不超过60℃，分散试样应用手掰开，不得用锤打碎，防止集料破碎。
当试样是从路上采取的非干燥混合料时，应用电风扇吹干至恒重后再操作。
3.1.3负压容器标定方法将B、C类负压容器装满25℃±0.5℃的水（上面用玻璃板盖住保持完全充满水），正确称取负压容器与水的总质量mb。
3.1.4采用A类容器时，将容器全部浸入25℃±0.5℃的恒温水槽中，称取容器的水中质量(mi)。
3.1.5将负压容器干燥，编号称取其质量。
3.2试验步骤3.2.1将沥青混合料试样装入干燥的负压容器中，称容器及沥青混合料总质量，得到试样的净质量mn，试样质量应不小于上述规定的最小数值。

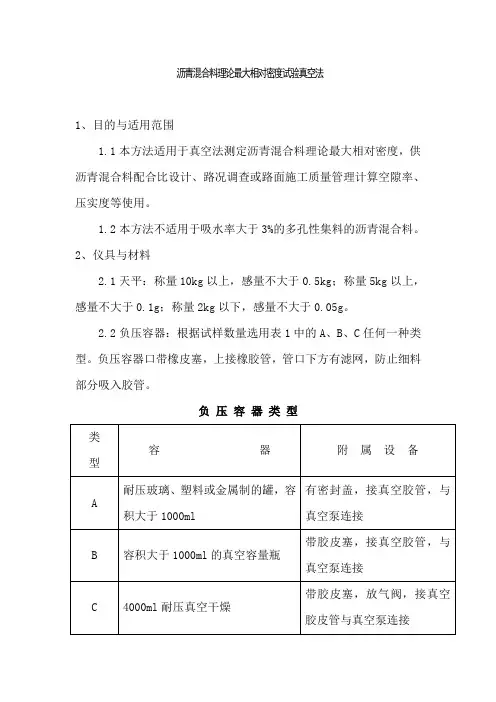

(完整版)沥青混合料理论最大相对密度试验真空法
沥青混合料理论最大相对密度试验真空法1、目的与适用范围1.1本方法适用于真空法测定沥青混合料理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。
1.2本方法不适用于吸水率大于3%勺多孔性集料的沥青混合料。
2、仪具与材料2.1天平：称量10kg以上，感量不大于0.5kg ;称量5kg以上, 感量不大于0.1g ;称量2kg以下，感量不大于0.05g。
2.2负压容器：根据试样数量选用表1中的A、B C任何一种类型。
负压容器口带橡皮塞，上接橡胶管，管口下方有滤网，防止细料部分吸入胶管。
负压容器类型2.3 真空负压装置：由真空泵及水银压力计（或真空表）组成， 真空泵能使负压容器内造成 4kPa （30mmH ）g 负压。
2.4恒温水槽：水温控制 25C 士 0.5 C 。
2.5温度计：分度为0.5 C 。
2.6 其它：玻璃板等。
3、方法与步骤3.1 准备工作3.1.1按本规程T0701沥青混合料取样方法或从沥青路面上采取 或钻取）沥青混合料试样。
试样数量不少于如下规定数量：沥青混 37.5 26.5 19.013.2、16.0 9.54.753.1.2 将沥青混合料团块仔细分散，粗集料不破碎，细集料团块分散到小于6.4mm 若混合料坚硬时可用烘箱适当加热后打散，一般 加热温度不超过60C ，分散试样应用手掰开，不得用锤打碎，防止 集料破碎。
当试样是从路上采取的非干燥混合料时， 应用电风扇吹干 至恒重后再操作。
合料中集料公称最大粒径mm ） 最少试样数量 （g ）400025002000 1500 1000 5003.1.3 负压容器标定方法将B C类负压容器装满25C 士0.5 C的水（上面用玻璃板盖住保持完全充满水），正确称取负压容器与水的总质量mb。
3.1.4采用A类容器时，将容器全部浸入25C 士0.5 C的恒温水槽中，称取容器的水中质量（mi）。
3.1.5 将负压容器干燥，编号称取其质量。
最大理论相对密度计算方法

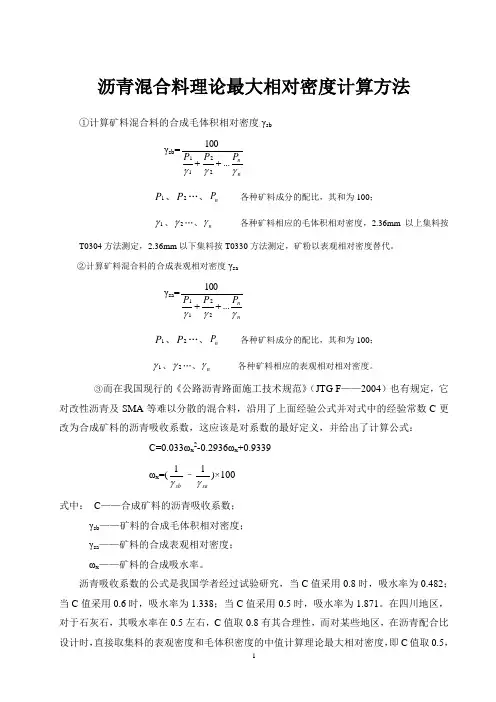

沥青混合料理论最大相对密度计算方法①计算矿料混合料的合成毛体积相对密度γsbγsb =nn P P P γγγ...1002211++ 1P 、2P …、n P -------各种矿料成分的配比，其和为100；1γ、2γ…、n γ---------各种矿料相应的毛体积相对密度，2.36mm 以上集料按T0304方法测定，2.36mm 以下集料按T0330方法测定，矿粉以表观相对密度替代。
②计算矿料混合料的合成表观相对密度γsaγsa =nn P P P γγγ...1002211++ 1P 、2P …、n P -------各种矿料成分的配比，其和为100；1γ、2γ…、n γ---------各种矿料相应的表观相对相对密度。
③而在我国现行的《公路沥青路面施工技术规范》（JTG F ——2004）也有规定，它对改性沥青及SMA 等难以分散的混合料，沿用了上面经验公式并对式中的经验常数C 更改为合成矿料的沥青吸收系数，这应该是对系数的最好定义，并给出了计算公式：C=0.033ωx 2-0.2936ωx +0.9339ωx =(sb γ1–sa γ1)×100式中： C ——合成矿料的沥青吸收系数；γsb ——矿料的合成毛体积相对密度；γsa ——矿料的合成表观相对密度；ωx ——矿料的合成吸水率。
沥青吸收系数的公式是我国学者经过试验研究，当C 值采用0.8时，吸水率为0.482；当C 值采用0.6时，吸水率为1.338；当C 值采用0.5时，吸水率为1.871。
在四川地区，对于石灰石，其吸水率在0.5左右，C 值取0.8有其合理性，而对某些地区，在沥青配合比设计时，直接取集料的表观密度和毛体积密度的中值计算理论最大相对密度，即C 值取0.5，这并不适合四川地区，建议最好通过吸水率计算所得的C 值作为确定理论最大相对密度的依据。
④采用集料有效相对密度计算混合料的理论最大相对密度，并给出了有效密度的经验公式：γse =C×γsa +（1-C ）×γsb式中：γse ——合成矿料有效相对密度；C ——经验常数，通常采用0.8,吸水性集料时采用0.5或者0.6；γsb ——矿料的合成毛体积相对密度；γsa ——矿料的合成表观相对密度。
沥青混合料马歇尔稳定度试验
沥青混合料马歇尔稳定度试验(2007-08-21 13:54:57)转载沥青混合料马歇尔稳定度试验――表干法一、目的与适用范围本方法适用于进行沥青混合料的配合比和沥青路面施工质量检验。
本方法适用于按击实法制作沥青混合料成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体。
二、主要试验步骤1、用表干法测出沥青混合料的密度、空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等物理指标。
（1）、方法：称取干燥试件的空中质量（ma），置于网篮称取试件的水中质量（mw），取出试件擦去表面水称取试件的表干质量（mf）。
（2）、计算公式：吸水率Sa=(mf-ma)*100/(mf-mw)毛体积相对密度γf=ma/(mf-mw)毛体积密度ρf=γf×ρwρw--常温水的密度，g/cm3理论最大相对密度γt=100/(P'1/γ1+P'2/γ2+……+P'n/γn+Pb/γa)P'1……P'n--各种矿料占沥青混合料总质量的百分率，％γ1……γn--各种矿料对水的相对密度。
Pb--沥青含量，％空隙率VV=(1-γf/γt)*100理论最大密度ρt=γt×ρw体积百分率VA＝Pb×γf/γa矿料间隙率VMA＝VA+VV沥青饱和度VFA＝VA×100/(VA+VV)2、把恒温后的试件放在加载设备上。
3、当采用自动马歇尔试验仪时，把仪器的压力传感器、位移传感器与计算机正确连接，调整好程序；当采用压力环和流值计时，将流值计安装好，调整压力环。
4、启动加载设备。
当试验荷载达到最大值时，取下流值计，读取相应数据。
5、从恒温槽中取出试件至测出最大荷载值的时间，不得超过30s。
三、计算1、当采用自动马歇尔试验仪时，画出荷载变形曲线，最大荷载即为稳定度MS（kN）,荷载最大值至修正原点的变形作为流值FL（mm）。
2、当采用压力环和流值计时，根据压力环标定曲线，将压力环百分表的度数换算成荷载值，即为试样稳定度MS（kN），由流值计及位移传感器测定装置读取的试件垂直变形即为流值FL（mm）。
沥青三大指标试验
沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以0.1mm计。
用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。
非经注明，标准针、针连杆与附加砝码的总质量为100±0.01g，试验温度问25℃，针入度贯入时间为5s。
根据需要入采用其他核试验条件是，应在试验结果中注明。
本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。
二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。
慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。
2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。
3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。
4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。
三、计算用画诺模图法测出针入度。
四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1.2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。
沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。
试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min.二、主要试验步骤1、准备好试模，灌模后保温在恒温水槽。
2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。
三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作">100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm"；若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。
沥青混合料理论最大相对密度试验方法研究
3
2 试验部分
2.1 原材料
2.1.1 沥青 采用泸州中海油 AH-70＃沥青，其技术指标如表 1： 表 1 沥青技术指标测定结果 试验项目 针入度（25℃，100g，5s）/0.1mm 延度（15/5℃，5cm/min）/cm 软化点 TR&B/℃ 密度/g/cm3 2.1.2 石料和矿粉 集料采用新都碎石，填料采用都江堰矿粉，其密度如下表： 规范指标 AH-70 60-80 ≥100 ≥46 —— 66.5 >150 47.8 1.006 试验结果
0. 48 2
0.6
C值
0.4 0.2 0.0 0 0.5 1
1. 33 8
1.5
1. 87 1
2
2.5
3
3.5
4
4.5
合成矿料吸水率（%）
由此可知，当 C 值采用 0.8 时，吸水率为 0.482；当 C 值采用 0.6 时，吸水率为 1.338； 当 C 值采用 0.5 时，吸水率为 1.871。在四川地区，对于石灰石，其吸水率在 0.5 左右，C 值取 0.8 有其合理性，而对某些地区，在沥青配合比设计时，直接取集料的表观密度和毛 体积密度的中值计算理论最大相对密度，即 C 值取 0.5，这并不适合四川地区，建议最好 通过吸水率计算所得的 C 值作为确定理论最大相对密度的依据。 对非改性沥青混合料，宜以预估的最佳油石比拌和两组混合料，采用真空法实测最大 理论相对密度，取平均值。然后反算合成矿料的有效相对密度，公式如下： γse =
5
由表 3 可知， 真空实测法所得的理论最大相对密度平行试验的标准差小 （小于 0.001） ， 变异性也小（小于 0.004） ，由此可见，真空实测法所测理论最大相对密度的复现性好，其 结果理论上认为是准确的。这必须建立在严格按照规程试验，如混合料必须分散仔细。 由表 4 可知，有效相对密度法和真空法所得结果比较接近，而且在表观理论最大相对 密度和毛体积理论最大相对密度之间，由此可见，采用有效相对密度法所得理论最大相对 密度也能准确地反映混合料理论最大相对密度地真实性，也就是说，不管是非改性沥青还 是改性沥青，采用有效相对密度法计算理论最大相对密度是可行的。采用溶剂法所得结果 误差很大，有的结果甚至大于理论最大表观相对密度，说明采用溶剂法很难准确反映混合 料的真实情况，认为因素影响较大，这是由于混合料的沥青膜很容易遭到溶剂的破坏，试 验时不容易掌握，造成结果偏大，进行配合比设计时，用油量将偏高，容易造成泛油。我 们再来看看它们对配合比最佳油石比大小的影响，有效密度法和真空法所得结果接近 4.6%，比表观理论相对密度和溶剂法所得最佳油石比小 0.2%， 比毛体积理论最大相对密 度所得最佳油石比大 0.4%，由此可见，不同方法所得结果差距是相当大的，也就是说考虑 集料对沥青的吸收情况是非常有必要的。 综上可知，在设计沥青配合比时，可以根据真空法和有效密度计算法所得结果的一致 性来检验混合料理论最大相对密度的真实性。
马歇尔试验所用公式
马歇尔试验所用公式公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-1、试件毛体积密度，取3位小数毛体积相对密度=干燥试样的质量/（试样的表干质量-试样的水中质量）毛体积密度=毛体积相对密度*水的密度2、试件的空隙率，取1位小数试件空隙率=（1-试件毛体积相对密度/沥青混合料理论最大密度）*1003、试件吸水率，取1位小数试件的吸水率=（试件表干质量-干燥试件质量）/（试件表干质量-试件水中质量）*1004、矿料的合成毛体积相对密度，取3位小数矿料的合成毛体积相对密度=100/（各种矿料占总质量的百分比除以与之相对应的矿料相对密度的和）5、对于非改性沥青，采用真空法实测理论最大相对密度，取平均值。
计算合成矿料的有效相对密度合成矿料的有效相对密度=100-沥青用量（即沥青质量占沥青混合料的总质量的百分比）/（（100/实测的沥青混合料理论最大相对密度）-（沥青用量/25度时沥青的相对密度）6、对于改性沥青或SMA混合料计算沥青混合料对应油石比的理论最大相对密度①计算沥青混合料对应油石比的理论最大相对密度=（100+油石比）/（（100/合成矿料的有效相对密度）+（油石比/25度时沥青的相对密度））②计算沥青混合料对应油石比的理论最大相对密度=（100+油石比+纤维用量，即纤维质量占矿料总质量的百分比）/（（100/合成矿料的有效相对密度）+（油石比/25度时沥青的相对密度）+（纤维用量/25度时纤维的相对密度）7、试件的空隙率、矿料间隙率VMA和有效沥青的饱和度VFA,取1位小数①沥青混合料试件的空隙率=（1-试件毛体积相对密度/沥青混合料理论最大密度）*100②矿料间隙率=（1-试件毛体积相对密度/矿料的合成毛体积相对密度*（各种矿料占沥青混合料总质量的百分比之和/100））*100备注：各种矿料占沥青混合料总质量的百分比之和=100-沥青用量③沥青混合料试件的有效沥青饱和度=（沥青混合料试件的矿料间隙率-沥青混合料试件的空隙率）*100/沥青混合料试件的矿料间隙率8、计算沥青结合料被矿料吸收的比例及有效沥青含量、有效沥青体积百分率，取1位小数①沥青混合料中被矿料吸收的沥青质量占矿料总质量的百分率=（（合成矿料的有效相对密度-矿料的合成毛体积相对密度）/（合成矿料的有效相对密度*矿料的合成毛体积相对密度）*25度时沥青的相对密度*100②沥青混合料中的有效沥青含量=沥青用量—沥青混合料中被矿料吸收的沥青质量占矿料总质量的百分率/100*各种矿料占沥青混合料总质量的百分比之和）备注：各种矿料占沥青混合料总质量的百分比之和=100-沥青用量③沥青混合料试件的有效沥青体积百分率=试件毛体积相对密度*沥青混合料中的有效沥青含量/25度时沥青的相对密度沥青混合料试件的矿料间隙率压实沥青混合料试件中矿料部分以外的体积占混合料总体积的百分率，简称VMA,以百分率表示。
排水沥青混合料最大理论相对密度确定方法
文 章 编 号 ： ２ ３３ ４ （０ １０ —５ ６０ ０ ５・７ Ｘ ２ １ ） ４０ ４ ・５
Ｄ Ｉ１ ．９ ９ ｊｉ ｎ ０ ５ —７ ｘ ２ １ ．４０ ４ Ｏ ：０ ３ ６ ／． ｓ ．２ ３３ ４ ．０ １０ ．１ ｓ
排 水 沥 青 混 合 料 最 大 理 论 相 对 密 度 确 定 方 法
ｏ ｈ ｈ ｏｅｉａ ａｃ ｌｔ ｎ， ａ ｕ ｍ ａ ｕ ｅ ｎ ， ｏｖ ｎ ｆ ｔｅ ｔｅ ｒ ｔ ｌｃ ｌｕａｉ ｖ ｃ ｕ ｍｅ ｓｒ ｍｅ ｔ ｓ ｌｅ ｔ ｃ ｏ ａ ｄ ｓｈ ｌ ｉ ｒｇ ａｉｎ ｎ ａｐ ａｔ ｍｐ ｅ ｎ ｔｏ ｗｅ ｅ ｏ ａｅ ｔ ａ ａｙ ｅ ｈ ｒ ｃｍｐ ｒｄ ｏ ｎ ｌｚ ｔｅ
积相 对 密度 与 表 观 相对 密 度 的 平 均值 ； 采 用 矿 料 ⑤
的表 观 相对 密 度 和 表干 相 对 密 度 的平 均 值 ． 样计 这
Ａｂ ｔ ａ ｔ ａ ｅ ｎ ｔｅｔｓｓｏ ｎ ｉｓａ ｄｂ ｓｌ， ｅｍｅｈ ｄ ｓ ｒ ｃ ：Ｂ ｓｄｏ ｅ ｔ ｆ ｅｓ ｎ ａａｔｔ ｔ ｏ ｓ ｈ ｇ ｈ
中 图 分 类 号 ： １ Ｕ４４ 文 献标 识码 ： Ａ
确定 ． 同时 ， 排水 沥 青混合 料 的最 大理 论 相对 密 度也
是 沥青 路 面 压 实度 控 制 的关 键 指 标 之 一 ， 准确 性 其 也 直接 影 响 到排 水 沥 青 路 面 的施 工 质量 ． 最 大 理 故
Ｔ ｅ ｒ ｔ ａ Ｒｅａ ｉｅ Ｄ ｎ ｉ ｏ Ｄｒ ｉ ａ ｅ ｈ ｏ ｅｉ ｌ ｃ ｌｔ ｅ ｓｔ ｖ ｙ ｆ ａｎ ｇ Ａｓ ｈ ｌ ｘ ｕ ｅ ｐ ａｔ Ｍｉｔ ｒ
０２ １９ ） ３— ９ ４［ 中则 采 用 计 算 法 ， 据 各 种 矿 料 的密 依
