发电机获得励磁电流的几种方式【全网推荐】
同步发电机励磁方式
同步发电机励磁方式引言：发电机是一种将机械能转化为电能的设备，而励磁则是保证发电机正常运行的重要环节。
在发电过程中，励磁方式的选择对于发电机的性能和稳定性至关重要。
本文将介绍常见的同步发电机励磁方式，以帮助读者更好地理解发电机的工作原理。
一、直流励磁方式1. 独立励磁方式独立励磁方式是指发电机独立设置励磁设备，通过直流电源提供励磁电流。
这种方式适用于小型发电机或需要灵活调节励磁电流的场合。
常见的励磁电源包括直流发电机、蓄电池和整流器等。
2. 自励励磁方式自励励磁方式是指发电机利用其自身产生的电动势通过励磁回路提供励磁电流。
这种方式适用于小型发电机或无法外接励磁电源的场合。
常见的自励方式包括串励、复励和混合励磁等。
二、交流励磁方式1. 恒压励磁方式恒压励磁方式是指通过稳定的电压源提供励磁电流，以保持发电机励磁电流的稳定。
这种方式适用于对励磁电流要求较高的场合，如高功率发电机和电力系统。
2. 恒流励磁方式恒流励磁方式是指通过稳定的电流源提供励磁电流，以保持发电机励磁电流的稳定。
这种方式适用于对励磁电流要求较高的场合，如大容量发电机和电力系统。
三、混合励磁方式混合励磁方式是指同时采用直流励磁和交流励磁的方式，以兼顾两种励磁方式的优点。
这种方式适用于对励磁电流和电压要求较高的场合，如大功率发电机和电力系统。
四、调速特性发电机的励磁方式不仅会影响其励磁电流和电压的稳定性，还会对其调速特性产生影响。
不同的励磁方式会导致发电机的励磁电流与转速之间的关系不同，从而影响发电机的输出电压和频率。
结论：同步发电机励磁方式的选择对于发电机的正常运行和性能有着重要的影响。
在实际应用中，需要根据发电机的类型、容量和工作环境等因素综合考虑，选择合适的励磁方式。
同时，还需要根据实际情况对励磁电流和电压进行调整，以保证发电机的稳定性和可靠性。
通过本文的介绍，相信读者对同步发电机励磁方式有了更深入的了解。
励磁方式的选择是发电机设计和运行中的重要问题，需要综合考虑多个因素。
同步发电机励磁方式
同步发电机励磁方式
同步发电机励磁方式是指在发电机运行时，向励磁绕组提供电流的方式。
一般有直流励磁、交流励磁和永磁励磁三种方式。
直流励磁是指通过将直流电流输入到发电机励磁绕组中，使得发电机产生磁场。
这种方式可以使得发电机快速达到额定电压和频率，但需要专门的直流电源和稳定器。
交流励磁是指通过将交流电源接入到发电机励磁绕组中，使得发电机产生磁场。
这种方式相对于直流励磁来说更加简单和便捷，但是由于交流电源本身的不稳定性和频率漂移等问题，会影响到发电机的稳定性。
永磁励磁是指通过将永磁体放置于发电机励磁绕组中，产生磁场。
这种方式同样简单易行，且不需要外部电源，但是永磁体的强度和稳定性限制了发电机的功率和稳定性。
不同的发电机励磁方式各有优缺点，应根据具体情况选择合适的方式进行励磁。
- 1 -。

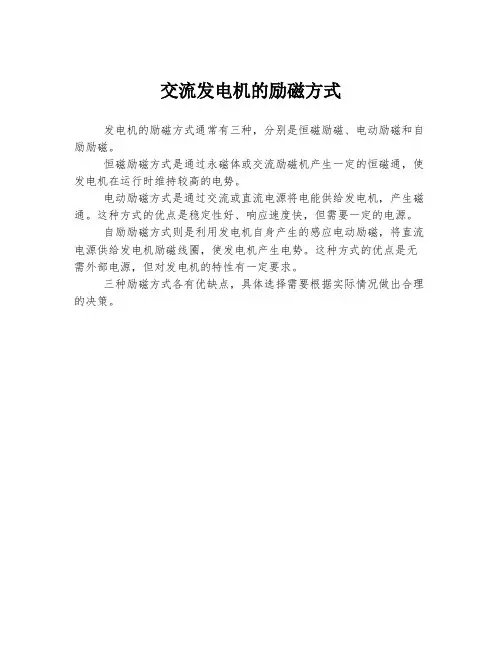

交流发电机的励磁方式
交流发电机的励磁方式
发电机的励磁方式通常有三种，分别是恒磁励磁、电动励磁和自励励磁。
恒磁励磁方式是通过永磁体或交流励磁机产生一定的恒磁通，使发电机在运行时维持较高的电势。
电动励磁方式是通过交流或直流电源将电能供给发电机，产生磁通。
这种方式的优点是稳定性好、响应速度快，但需要一定的电源。
自励励磁方式则是利用发电机自身产生的感应电动励磁，将直流电源供给发电机励磁线圈，使发电机产生电势。
这种方式的优点是无需外部电源，但对发电机的特性有一定要求。
三种励磁方式各有优缺点，具体选择需要根据实际情况做出合理的决策。

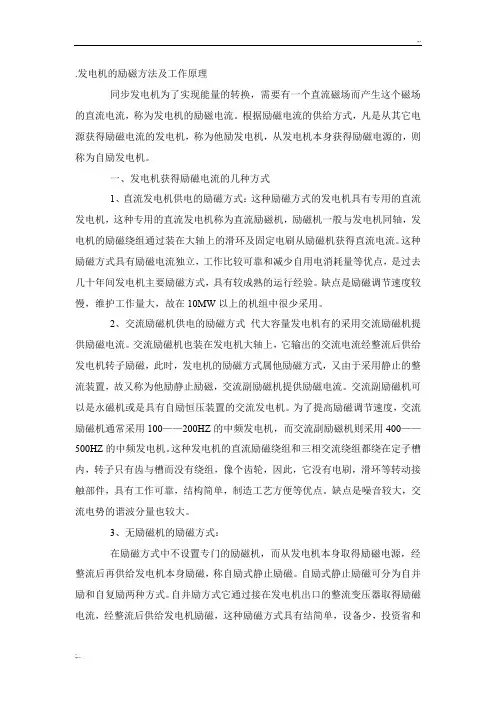

发电机的励磁方法及工作原理
.发电机的励磁方法及工作原理同步发电机为了实现能量的转换，需要有一个直流磁场而产生这个磁场的直流电流，称为发电机的励磁电流。
根据励磁电流的供给方式，凡是从其它电源获得励磁电流的发电机，称为他励发电机，从发电机本身获得励磁电源的，则称为自励发电机。
一、发电机获得励磁电流的几种方式1、直流发电机供电的励磁方式：这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称为直流励磁机，励磁机一般与发电机同轴，发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获得直流电流。
这种励磁方式具有励磁电流独立，工作比较可靠和减少自用电消耗量等优点，是过去几十年间发电机主要励磁方式，具有较成熟的运行经验。
缺点是励磁调节速度较慢，维护工作量大，故在10MW以上的机组中很少采用。
2、交流励磁机供电的励磁方式代大容量发电机有的采用交流励磁机提供励磁电流。
交流励磁机也装在发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁，此时，发电机的励磁方式属他励磁方式，又由于采用静止的整流装置，故又称为他励静止励磁，交流副励磁机提供励磁电流。
交流副励磁机可以是永磁机或是具有自励恒压装置的交流发电机。
为了提高励磁调节速度，交流励磁机通常采用100——200HZ的中频发电机，而交流副励磁机则采用400——500HZ的中频发电机。
这种发电机的直流励磁绕组和三相交流绕组都绕在定子槽内，转子只有齿与槽而没有绕组，像个齿轮，因此，它没有电刷，滑环等转动接触部件，具有工作可靠，结构简单，制造工艺方便等优点。
缺点是噪音较大，交流电势的谐波分量也较大。
3、无励磁机的励磁方式：在励磁方式中不设置专门的励磁机，而从发电机本身取得励磁电源，经整流后再供给发电机本身励磁，称自励式静止励磁。
自励式静止励磁可分为自并励和自复励两种方式。
自并励方式它通过接在发电机出口的整流变压器取得励磁电流，经整流后供给发电机励磁，这种励磁方式具有结简单，设备少，投资省和维护工作量少等优点。
励磁方式
励磁方式简介获得励磁电流的方法称为励磁方式。
目前采用的励磁方式分为两大类：一类是用直流发电机作为励磁电源的直流励磁机励磁系统；另一类是用硅整流装置将交流转化成直流后供给励磁的整流器励磁系统。
现说明如下：1 直流励磁机励磁直流励磁机通常与同步发电机同轴，采用并励或者他励接法。
采用他励接法时，励磁机的励磁电流由另一台被称为副励磁机的同轴的直流发电机供给。
如图15.5所示。
2 静止整流器励磁同一轴上有三台交流发电机，即主发电机、交流主励磁机和交流副励磁机。
副励磁机的励磁电流开始时由外部直流电源提供，待电压建立起来后再转为自励(有时采用永磁发电机)。
副励磁机的输出电流经过静止晶闸管整流器整流后供给主励磁机，而主励磁机的交流输出电流经过静止的三相桥式硅整流器整流后供给主发电机的励磁绕组。
(见图15.6）3 旋转整流器励磁静止整流器的直流输出必须经过电刷和集电环才能输送到旋转的励磁绕组，对于大容量的同步发电机，其励磁电流达到数千安培，使得集电环严重过热。
因此，在大容量的同步发电机中，常采用不需要电刷和集电环的旋转整流器励磁系统，如图15.7所示。
主励磁机是旋转电枢式三相同步发电机，旋转电枢的交流电流经与主轴一起旋转的硅整流器整流后，直接送到主发电机的转子励磁绕组。
交流主励磁机的励磁电流由同轴的交流副励磁机经静止的晶闸管整流器整流后供给。
由于这种励磁系统取消了集电环和电刷装置，故又称为无刷励磁系统。
三相交流发电机励磁原理2008-01-02 21:48利用导线切割磁力线感应出电势的电磁感应原理，将原动机的机械能变为电能输出。
同步发电机由定子和转子两部分组成。
定子是发出电力的电枢，转子是磁极。
定子由电枢铁芯，均匀排放的三相绕组及机座和端盖等组成。
转子通常为隐极式，由励磁绕组、铁芯和轴、护环、中心环等组成。
汽轮发电机的极数多为两极的，也有四极的。
转子的励磁绕组通入直流电流，产生接近于正弦分布磁场（称为转子磁场），其有效励磁磁通与静止的电枢绕组相交链。
发电机励磁方式有哪几种
发电机励磁方式有哪几种？有何特点?;T+ n4 K+ H4 U6 {+ v . M/ {# { " x 发电机的励磁有五种方式：他励方式、自励方式、混合式励磁、转子绕组双轴励磁及定子绕组励磁方式。
& k% j$ Z- p% D3 W0 ［（ t4 X z- t6 Q+ ］（ R（1）他励方式。
这种励磁方式，发电机的励磁不是同步发电机本身供给，而是由其他电源供给。
根据电源形式的不同，通常有如下几种：: i0 N2 I. H: / T） D1）同轴直流励磁机供电的励磁方式。
这是小容量发电机普遍使用的一种励磁方式，其优点是励磁可靠，调节方便，但换向器和电刷设备的维护量大。
2）不同轴直流励磁机供电的励磁方式，如采用单独供电的感应电机拖动或经减速齿轮与发电机大轴连接的低速直流发电机，当转速在1000r/min 以下时，可应用在大容量的机组上，但结构复杂，应用不多。
对水轮发电机，因转速低，故直流发电机的换向不是主要问题，但在过低转速下，容量太大的直流发电机也存在着结构上困难。
3 v8 d/ ~ U） d- I# h$ ［3）同轴交流励磁机－静止整流器供电的励磁方式（可控或不可控）。
这是交流发电机和整流装置的组合，适用在较大容量的发电机上。
一4）同轴交流励磁机－旋转整流器供电供电的励磁方式。
无刷励磁系统主要由同轴交流励磁机与主轴一起旋转的硅整流装置组成。
同轴交流励磁机的三相交流绕组装在转子上，而直流励磁绕组则装在定子上，这样励磁机发出的交流经旋转硅整流装置整流后，通入主发电机的励磁绕组，不需要换向器、电刷和滑环等设备。
它解决了大容量机组励磁系统中大电流滑动接触的滑环制造和维护的问题，结构简单、维护方便、因而可靠性高。
但也存在一些问题：……装在高速旋转大轴上的硅整流元件和附属设备在运行中承受很大的离心力，因而存在机械强度上的问题。
—发电机励磁回路的监测问题。
快速灭磁问题。
整流元件的保护问题，当励磁回路元件故障时，无法使用备用励磁机。
发电机获得励磁电流的几种方式
同步发电机为了实现能量的转换，需要有一个直流磁场而产生这个磁场的直流电流，称为发电机的励磁电流。
根据励磁电流的供给方式，凡是从其它电源获得励磁电流的发电机，称为他励发电机，从发电机本身获得励磁电源的，则称为自励发电机。
一、发电机获得励磁电流的几种方式1、直流发电机供电的励磁方式：这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称为直流励磁机，励磁机一般与发电机同轴，发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获得直流电流。
这种励磁方式具有励磁电流独立，工作比较可靠和减少自用电消耗量等优点，是过去几十年间发电机主要励磁方式，具有较成熟的运行经验。
缺点是励磁调节速度较慢，维护工作量大，故在10MW以上的机组中很少采用。
2、交流励磁机供电的励磁方式，现代大容量发电机有的采用交流励磁机提供励磁电流。
交流励磁机也装在发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁，此时，发电机的励磁方式属他励磁方式，又由于采用静止的整流装置，故又称为他励静止励磁，交流副励磁机提供励磁电流。
交流副励磁机可以是永磁机或是具有自励恒压装置的交流发电机。
为了提高励磁调节速度，交流励磁机通常采用100——200HZ的中频发电机，而交流副励磁机则采用400——500HZ的中频发电机。
这种发电机的直流励磁绕组和三相交流绕组都绕在定子槽内，转子只有齿与槽而没有绕组，像个齿轮，因此，它没有电刷，滑环等转动接触部件，具有工作可靠，结构简单，制造工艺方便等优点。
缺点是噪音较大，交流电势的谐波分量也较大。
3、无励磁机的励磁方式：在励磁方式中不设置专门的励磁机，而从发电机本身取得励磁电源，经整流后再供给发电机本身励磁，称自励式静止励磁。
自励式静止励磁可分为自并励和自复励两种方式。
自并励方式它通过接在发电机出口的整流变压器取得励磁电流，经整流后供给发电机励磁，这种励磁方式具有结简单，设备少，投资省和维护工作量少等优点。
发电机励磁方式有哪几种
发电机励磁方式有哪几种有何特点发电机的励磁有五种方式：他励方式、自励方式、混合式励磁、转子绕组双轴励磁及定子绕组励磁方式;1他励方式;这种励磁方式,发电机的励磁不是同步发电机本身供给,而是由其他电源供给;根据电源形式的不同,通常有如下几种：1同轴直流励磁机供电的励磁方式;这是小容量发电机普遍使用的一种励磁方式,其优点是励磁可靠,调节方便,但换向器和电刷设备的维护量大;2不同轴直流励磁机供电的励磁方式,如采用单独供电的感应电机拖动或经减速齿轮与发电机大轴连接的低速直流发电机,当转速在1000r/min以下时,可应用在大容量的机组上,但结构复杂,应用不多;对水轮发电机,因转速低,故直流发电机的换向不是主要问题,但在过低转速下,容量太大的直流发电机也存在着结构上困难;3同轴交流励磁机－静止整流器供电的励磁方式可控或不可控;这是交流发电机和整流装置的组合,适用在较大容量的发电机上;4同轴交流励磁机－旋转整流器供电供电的励磁方式;无刷励磁系统主要由同轴交流励磁机与主轴一起旋转的硅整流装置组成;同轴交流励磁机的三相交流绕组装在转子上,而直流励磁绕组则装在定子上,这样励磁机发出的交流经旋转硅整流装置整流后,通入主发电机的励磁绕组,不需要换向器、电刷和滑环等设备;它解决了大容量机组励磁系统中大电流滑动接触的滑环制造和维护的问题,结构简单、维护方便、因而可靠性高;但也存在一些问题：装在高速旋转大轴上的硅整流元件和附属设备在运行中承受很大的离心力,因而存在机械强度上的问题;发电机励磁回路的监测问题;快速灭磁问题;整流元件的保护问题,当励磁回路元件故障时,无法使用备用励磁机;5不同轴交流励磁机供电的励磁方式;如采用经齿轮减速器与发电机轴连接的静止可控整流;6单独供电的硅整流励磁方式可控或不可控;2自励方式;这种励磁方式,发电机的励磁由同步发电机本身发出的交流经整流后供给;一般有如下两种：1自励静止半导体供电的励磁方式;将同步发电机本身发出的工频电压降压隔离后,经晶闸管整流桥供给发电机励磁绕组;这种励磁方式在发电机启动时,需借助外部直流电源供给少量励磁,使发电机建起少量电压,而后再自励到额定电压,因此需要起励设备;在外部短路时,因电压下降,为保证发电机有较大的励磁,需另设电流互感器,将二次电流整流后供给励磁;这种励磁方式因没有励磁机,所以经济、简单;中还要问题是大容量晶闸管元件的工作可靠性问题,因而应用不多;2谐波供电的励磁方式;在发电机的定子上附加一组独立的谐波绕组,引出三次谐波电压,经晶闸管整流后供给本发电机励磁;优点：具有自调节作用,这是由于谐波电压随转子励磁电流的变化而变化的缘故;系统短路时具有自动强励的作用,反应速度快;不用励磁机,经济、维护简单;运行可靠;但也存在一些问题：在大容量机组上,由于定子槽数多,电压波形好,谐波电压较小,难于满足励磁需要;负载功率因数改变较大时,对谐波电压有较大影响;不同发电机的三次谐波电压差异较大;因此这种励磁方式应用很少;3混合式励磁方式;分为同轴直流励磁机他励加串联变压器自串联；同轴直流励磁机他励加励磁变压器自并励；同轴交流励磁机他励加串联变压器自串联;4转子绕组双轴励磁方式正、负励磁；两轴正交或成一定夹角;其特点是稳定性高；有功、无功可相互独立调节；引入滑差频率的交流信号加入励磁,可以控制具有转子滑差的运行；事故停机时间短；励磁绕组短路下失磁运行,对转子起了屏蔽作用,使转子涡流产生的损耗减少了约3/4；可承受短时间的冲击负载;但造价高;5定子绕组励磁方式;转子型式有光滑转子、有齿的转子、有契形导体短路结构转子、有大功率短路绕组的转子;特点是结构简单、可靠性高、成本低;为解决大容量超高压输电系统出现的无功引起过电压的问题提供了有效的解决办法;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机获得励磁电流的几种方式[工程类精品文档]
本文内容极具参考价值,如若有用,请打赏支持,谢谢!
【学员问题】发电机获得励磁电流的几种方式？
【解答】1、直流发电机供电的励磁方式：这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称为直流励磁机，励磁机一般与发电机同轴，发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获得直流电流。
这种励磁方式具有励磁电流独立，工作比较可靠和减少自用电消耗量等优点，是过去几十年间发电机主要励磁方式，具有较成熟的运行经验。
缺点是励磁调节速度较慢，维护工作量大，故在10MW以上的机组中很少采用。
2、交流励磁机供电的励磁方式，现代大容量发电机有的采用交流励磁机提供励磁电流。
交流励磁机也装在发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁，此时，发电机的励磁方式属他励磁方式，又由于采用静止的整流装置，故又称为他励静止励磁，交流副励磁机提供励磁电流。
交流副励磁机可以是永磁机或是具有自励恒压装置的交流发电机。
为了提高励磁调节速度，交流励磁机通常采用100200HZ的中频发电机，而交流副励磁机则采用400500HZ的中频发电机。
这种发电机的直流励磁绕组和三相交流绕组都绕在定子槽内，转子只有齿与槽而没有绕组，像个齿轮，因此，它没有电刷，滑环等转动接触部件，具有工作可靠，结构简单，制造工艺方便等优点。
缺点是噪音较大，交流电势的谐波分量也较大。
3、无励磁机的励磁方式：
在励磁方式中不设置专门的励磁机，而从发电机本身取得励磁电源，经整流后再供给发电机本身励磁，称自励式静止励磁。
自励式静止励磁可分为自并励和自复励两种方式。
自并励方式它通过接在发电机出口的整流变压器取得励磁电流，经整流后供给发电机励磁，这种励磁方式具有结简单，设备少，投资省和维护工作量少等优点。
自复励磁方式除没有整流变压外，还设有串联在发电机定子回路的大功率电流互感器。
这种互感器的作用是在发生短路时，给发电机提供较大的励磁电流，以弥补整流变压器输出的不足。
这种励磁方式具有两种励磁电源，通过整流变压器获得的电压电源和通过串联变压器获得的电流源。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
