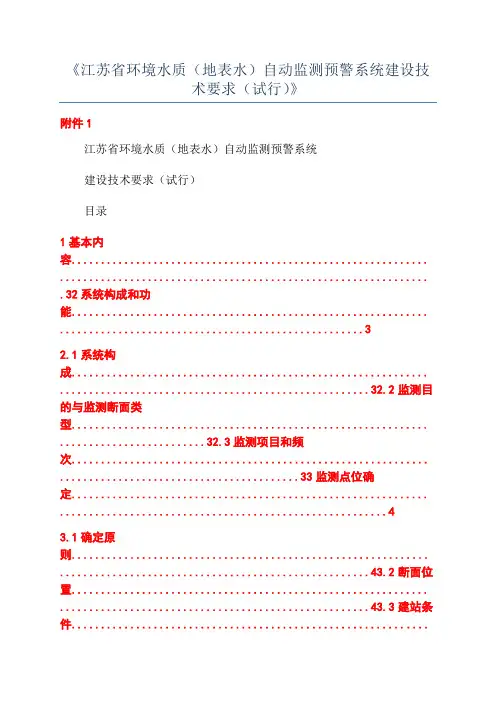

《江苏省环境水质（地表水）自动监测预警系统建设技术要求（试行）》附件1江苏省环境水质（地表水）自动监测预警系统建设技术要求（试行）目录1基本内容............................................................. ............................................................... .32系统构成和功能............................................................. . (3)2.1系统构成............................................................. .....................................................32.2监测目的与监测断面类型............................................................. .........................32.3监测项目和频次............................................................. .........................................33监测点位确定............................................................. .. (4)3.1确定原则............................................................. .....................................................43.2断面位置............................................................. .....................................................43.3建站条件.............................................................表性............................................................. .................................................54水站站房要求............................................................. ........................................................55水站系统建设............................................................. .. (6)5.1水站系统构成............................................................. .............................................65.2采水系统............................................................. .....................................................65.3配水/清洗系统............................................................. .. (7)5.4自动监测仪器............................................................. .............................................75.5辅助系统............................................................. .....................................................75.6数据采集/控制系统............................................................. ....................................85.7数据处理/传输系统............................................................. ....................................85.8远程数据监控中心............................................................. .....................................85.9其他............................................................. . (9)附表1：部分地表水自动监测仪器的测定方附表2：江苏省环境水质（地表水）自动监测预警系统建设基本情况表................11附图：站房标志............................................................. (13)2为规范我省环境水质（地表水）自动监测预警系统（以下简称水站）的建设工作，提高自动监测技术水平，特制定本技术要求。
地表水水质自动监测系统简介
地表水水质自动监测系统简介随着水质自动监测技术的不断改进，地表水水质自动监测系统在我国地表水监测中得到了广泛的应用，并取得了较大的进展。
地表水水质自动监测系统是一套以在线自动分析仪器为核心，运用现代传感器技术、自动测量技术、自动控制技术、计算机应用技术以及相关的专用分析软件和通讯网络所组成的一个综合性的在线自动监测系统，可统计、处理监测数据；打印输出日、周、月、季、年平均数据以及日、周、月、季、年最大值、最小值等各种监测、统计报告及图表（棒状图、曲线图多轨迹图、对比图等），并可输入中心数据库或上网。
收集并可长期存储指定的监测数据及各种运行资料、环境资料以备检索。
系统具有监测项目超标及子站状态信号显示、报警功能；自动运行、停电保护、来电自动回复功能；远程故障诊断，便于理性维修和应急故障处理等功能。
实施水质自动监测，可以实现水质的实时连续监测和远程监控，达到及时掌握主要流域重点断面水体的水质状况、预警预报重大或流域性水质污染事故、解决跨行政区域的水污染事故纠纷、监督总量控制制度落实情况、排放达标情况等目的。
1、地表水水质自动监测系统的选址：地表水水质自动监测系统所选择的水域首先要有明确的水域功能，具有反映水环境质量状况的空间与时间代表性，满足环境管理的需要。
2、地表水水质自动监测系统建设需考虑：必须保证电力供应、通讯畅通、自来水供应。
●站房设计建设时要考虑站房内的监测仪器和其他辅助设备的安全。
●周围环境的交通便利。
●站点建设费用较大，在选址是考虑长期使用性。
3、地表水水质自动监测系统基本功能：●仪器基本参数和监测数据的贮存、断电保护和自动恢复●时间设置功能、设定监测频次。
●自动清洗。
●自动校对、手动校对。
●监测数据的输出。
●仪器和系统故障的自动报警。
●环境安全。
4、地表水水质自动监测系统监测因子：常见自动监测系统监测项目综合指标监测项目监测方法单项污染物浓监测项目监测方法水温热敏电阻或铂金电阻法氟离子氟离子电极法浊度表面光散射法氯离子氯离子电极法PH值玻璃电极法度氰离子氰离子电极法电导率电导电极法氨氮氨离子电极法化学需氧量湿化学法或流动池紫外线吸收光度法铬湿化学法或自动比色法总有机碳气相色谱法或非色散红外线吸收法酚湿化学自动比色法或紫外线吸收光度法德润环保地表水水质自动监测系统监测项目综合指标监测项目详细内容全光谱仪表COD、BOD、TOC、硝氮、亚硝氮、TSS、溴化物、氯化物、硫化物（pH＞8.3）、氯胺、酚营养盐正磷酸盐、总磷、总氮、氨氮、硝氮、亚硝氮水质六参数pH值、电导率、温度、溶解氧、浊度、氨氮气象六参数气温、风向、风速、雨量、气压、相对湿度应急参数水中石油类（监控水上事故导致的燃油泄漏或石油企业的排污泄漏）生物类蓝藻、叶绿素、红藻有机物CDOM（有色可溶解性有机物）、苯系物（苯、氯苯等等）其他硫化物（pH＜8.3）；色度、物质光度；辐照度、辐亮度；离水辐亮度、后向反射及其他表观参数5、水站分类：5.1 固定式地表水水质在线自动监测系统固定式地表水水质自动在线监测系统系统概述德润环保固定式地表水水质在线自动监测系统主要用于自动监测各级行政区域交界、目标管理水域及其他重要水域断面的水质污染状况，及时掌握主要流域重点断面水体的水质污染状况，预警、预报重大或流域性水质污染事故，解决跨行政区域的水体污染事故纠纷，监督总量控制制度落实情况。
江苏省太湖流域各水质自动监测系统的对比研究
江苏省太湖流域各水质自动监测系统的对比研究【摘要】本文针对目前江苏省太湖流域各类水质自动监测系统进行对比研究，提出水质自动监测系统各单元的优化建议。
加强现有水站的预警监测能力，为水质自动监测系统的规范要求提供技术支持。
【关键词】太湖流域；水环境质量；水质自动监测系统；对比研究0 概述水质自动监测系统是结合了众多现代先进技术和仪器设备为一体的在线分析系统，主要由采水单元、预处理单元、配水单元、分析单元、数据采集和通讯单元以及控制系统等组成。
江苏省自2007年开始，已投资建成了126个水质自动监测站点，覆盖了太湖流域主要省市交界断面、国控断面、出入湖主要河流等重要位置，并初步建成了太湖流域水环境监控平台[1]。
目前，江苏省太湖流域水站每日监测频次为每4小时采样分析一次，每日各监测项目可以得到6组监测数据。
水质监测系统主要包括了来自北京、上海、厦门的7家集成系统[2]。
由于站点系统集成类型多样，为了进一步提高太湖流域水质的监控水平，加强水站的预警能力，确保监测数据质量，本文对其中主要的4家水质自动监测系统进行了对比分析，具有重要意义。
1 研究内容江苏省太湖流域水站目前主要采用了德国WTW、日本DKK、德国科泽、日本岛津等监测仪表，而各家水站系统均可兼容相关监测仪表，为了更真实的反映各系统特点，本文将主要从采水单元、预处理单元、配水单元以及控制单元等进行对比分析，分析单元不列入内。
1.1 采水单元采水单元负责为系统提供可靠、连续、稳定的样品。
其主要包括：水泵、浮筒及采水管路等。
采水单元倘若出现故障会致使数据全部异常，进而导致系统报警，停止运行。
太湖流域各系统的采水单元主要区别不大，水泵均采用自吸泵或潜水泵。
自吸泵扬程小，适用于站房与河面落差低、近距离的站点，潜水泵因扬程大的特点则适用于落差大、远距离的站点。
另外，据调查太湖水站系统都采用单泵单管路或者双泵单管路设计，一旦水泵或者管路出现故障，即导致系统无法运行。
