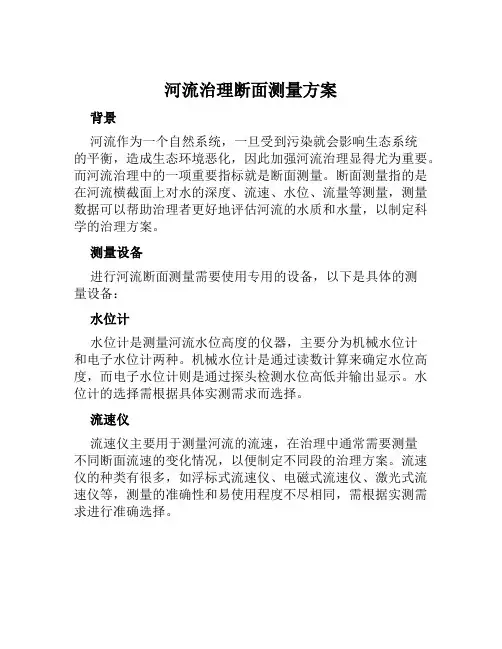

河流治理断面测量方案范文
河流治理断面测量方案背景河流作为一个自然系统，一旦受到污染就会影响生态系统的平衡，造成生态环境恶化，因此加强河流治理显得尤为重要。
而河流治理中的一项重要指标就是断面测量。
断面测量指的是在河流横截面上对水的深度、流速、水位、流量等测量，测量数据可以帮助治理者更好地评估河流的水质和水量，以制定科学的治理方案。
测量设备进行河流断面测量需要使用专用的设备，以下是具体的测量设备：水位计水位计是测量河流水位高度的仪器，主要分为机械水位计和电子水位计两种。
机械水位计是通过读数计算来确定水位高度，而电子水位计则是通过探头检测水位高低并输出显示。
水位计的选择需根据具体实测需求而选择。
流速仪流速仪主要用于测量河流的流速，在治理中通常需要测量不同断面流速的变化情况，以便制定不同段的治理方案。
流速仪的种类有很多，如浮标式流速仪、电磁式流速仪、激光式流速仪等，测量的准确性和易使用程度不尽相同，需根据实测需求进行准确选择。
水深计水深计主要用于测量河流不同断面的水深，根据断面的深度情况可以指导治理者或专业人员制定相应的治理措施。
水深计的主要种类有机械水深计、电子水深计等。
线垂仪线垂仪是用于测量河流的高程差异，通过测量起伏的高程情况，可以得到河流的地形，再结合其它测量数据，以便为治理河流提供参考。
测量流程河流断面测量的流程与步骤需要科学合理，按照以下步骤操作：第一步：确定测量断面根据实际的治理需求，以及河流的地理信息及沿线地形，选取合适的河段，用一定的方式进行标识或划分成度序断面。
第二步：现场勘查前往现场进行勘查，并记录地形、水流状态、险滩石，备忘录、现场照片等信息并制定好测量计划。
第三步：设备调试将测量设备按照需求进行调试和修正，保证其准确度和精度。
第四步：进行测量将调试好的设备按照测量计划进行测量，记录相关数据。
在测量过程中需要注意安全措施，防止出现安全事故。
第五步：数据处理将记录好的测量数据进行处理计算，得出水深、水位、流速等相关数据，以及对应的地图、曲线等依照实测情况制定。

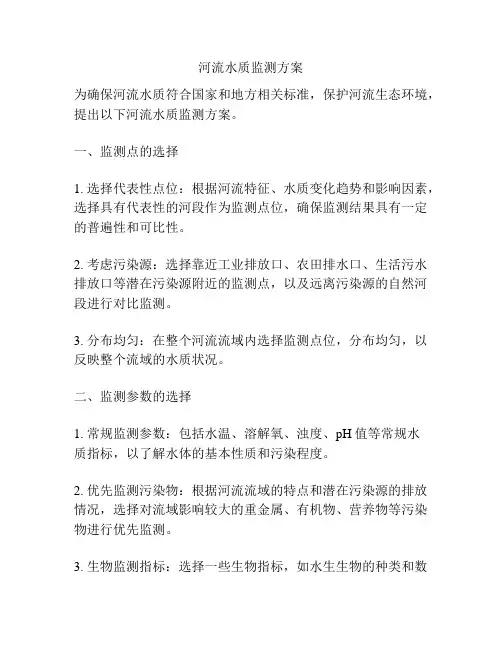

河流水质监测方案
河流水质监测方案为确保河流水质符合国家和地方相关标准，保护河流生态环境，提出以下河流水质监测方案。
一、监测点的选择1. 选择代表性点位：根据河流特征、水质变化趋势和影响因素，选择具有代表性的河段作为监测点位，确保监测结果具有一定的普遍性和可比性。
2. 考虑污染源：选择靠近工业排放口、农田排水口、生活污水排放口等潜在污染源附近的监测点，以及远离污染源的自然河段进行对比监测。
3. 分布均匀：在整个河流流域内选择监测点位，分布均匀，以反映整个流域的水质状况。
二、监测参数的选择1. 常规监测参数：包括水温、溶解氧、浊度、pH值等常规水质指标，以了解水体的基本性质和污染程度。
2. 优先监测污染物：根据河流流域的特点和潜在污染源的排放情况，选择对流域影响较大的重金属、有机物、营养物等污染物进行优先监测。
3. 生物监测指标：选择一些生物指标，如水生生物的种类和数量、底栖动物群落结构等，反映水体生态系统的健康状况。
三、监测频次和时段1. 监测频次：根据河流特点和变化趋势，确定监测频次。
一般情况下，可选择每季度进行定期监测，对于重点污染源附近的监测点，可适当增加监测频次。
2. 不同时段监测：选取不同季节、不同气象条件、不同污染物排放情况下的监测点位，使监测结果具有一定的代表性和可比性。
四、监测方法和设备1. 常规监测方法：采用标准方法进行水质监测，使用经验证的仪器设备进行参数测量。
2. 污染物监测方法：根据不同污染物的特性，采用适宜的化学分析方法或生物监测方法。
确保监测结果的准确性和可靠性。
3. 自动监测设备：可在河流上设置自动监测设备，实现连续、实时监测，以获取更为精确的数据。
五、数据处理与分析1. 数据收集：建立数据库，及时收集河流水质监测数据，并进行合理分类和整理。
2. 数据分析：采用统计学方法对监测数据进行分析，得出水质状况的综合评价。
3. 监测结果报告：定期生成监测结果报告，包括监测点位的水质状况、污染物浓度、生物指标等数据，并进行分析和解读。

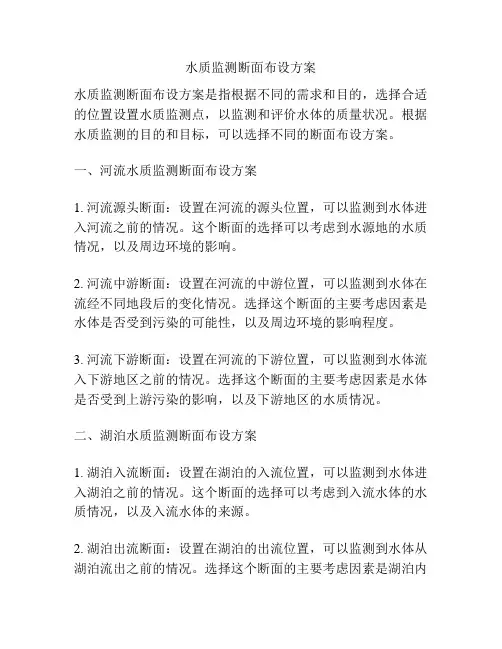

水质监测断面布设方案
水质监测断面布设方案水质监测断面布设方案是指根据不同的需求和目的，选择合适的位置设置水质监测点，以监测和评价水体的质量状况。
根据水质监测的目的和目标，可以选择不同的断面布设方案。
一、河流水质监测断面布设方案1. 河流源头断面：设置在河流的源头位置，可以监测到水体进入河流之前的情况。
这个断面的选择可以考虑到水源地的水质情况，以及周边环境的影响。
2. 河流中游断面：设置在河流的中游位置，可以监测到水体在流经不同地段后的变化情况。
选择这个断面的主要考虑因素是水体是否受到污染的可能性，以及周边环境的影响程度。
3. 河流下游断面：设置在河流的下游位置，可以监测到水体流入下游地区之前的情况。
选择这个断面的主要考虑因素是水体是否受到上游污染的影响，以及下游地区的水质情况。
二、湖泊水质监测断面布设方案1. 湖泊入流断面：设置在湖泊的入流位置，可以监测到水体进入湖泊之前的情况。
这个断面的选择可以考虑到入流水体的水质情况，以及入流水体的来源。
2. 湖泊出流断面：设置在湖泊的出流位置，可以监测到水体从湖泊流出之前的情况。
选择这个断面的主要考虑因素是湖泊内部的水质变化情况，以及出流水体的影响范围。
3. 湖泊中部断面：设置在湖泊的中部位置，可以监测到湖泊内部的水质情况。
选择这个断面的主要考虑因素是湖泊的深度、面积和潜在的污染源。
三、地下水监测断面布设方案1. 地下水源头断面：设置在地下水的源头位置，可以监测到地下水的初始状态。
选择这个断面的主要考虑因素是地下水的补给来源和潜在的污染源。
2. 地下水下层断面：设置在地下水的下层位置，可以监测到地下水在不同地层中的水质变化情况。
选择这个断面的主要考虑因素是地下水的补给来源、地层的特征以及周边环境的污染程度。
以上是根据不同水体类型的特点和需求，给出的水质监测断面布设方案的建议。
具体的断面选择还需要结合实际情况和监测目的来确定，以确保水质监测的全面性和准确性。
河流水质监测方案
河流水质监测方案1. 引言河流水质监测是保护水生态环境、确保水资源安全的重要工作。
为了有效地监测河流水质，掌握其变化趋势并及时采取相应的保护措施，本方案旨在提供一个基于现代监测技术和方法的河流水质监测方案。
2. 目标本方案的主要目标是建立一个综合的河流水质监测系统，帮助相关部门进行水质评估、监测河流的污染程度和质量变化，并及时采取措施以保护水资源和维护生态平衡。
3. 水质监测参数为了全面了解河流的水质状况，建议监测以下参数：•水温•pH值•溶氧量•浊度•叶绿素α•氨氮•总磷•总氮•水中沉积物4. 监测方法4.1 传统监测方法传统监测方法包括现场采样和实验室分析，采样点应覆盖河流的不同区域和流域范围，并根据需要进行珍贵资源的合理规划。
4.2 自动在线监测方法自动在线监测技术在河流水质监测中起着重要作用。
通过在河流上设置自动站点，采集和传输实时数据，可实现对水质的连续监测。
常用的自动在线监测设备包括多参数水质监测仪器、自动采样器和数据传输系统。
4.3 空间遥感技术利用卫星遥感影像获取的数据，可以提供广域范围内的河流水质状况评估。
结合地理信息系统（GIS），可以实现对不同区域和流域的水质差异的分析。
5. 数据分析与处理5.1 实时数据监测与分析通过自动在线监测系统获得的实时数据，可以进行快速分析和处理。
根据历史数据、国家标准以及相关的水质指标，可以对水质进行评估，并预测未来发展趋势。
5.2 空间数据分析通过空间遥感技术获取的河流水质数据，可以进行空间分布分析，对不同区域的水质状况进行比较和评估，并提出相应的管理建议。
6. 报告编制与发布根据监测结果，编制水质监测报告。
报告应包括监测方案、监测结果和数据分析，并结合实际情况提出相应的建议。
报告应及时发布，并向相关部门提供，以便决策和实施相应的保护措施。
7. 风险评估与管理在河流水质监测过程中，应及时评估潜在的风险，采取相应的措施进行风险管理。
对于发现的问题和异常情况，应及时报告并采取紧急措施以减轻潜在的影响。
水质自动监测站建设方案
水质自动监测站建设方案一、背景介绍随着城市化进程的加快和人口的增加，水资源的保护与管理变得越来越重要。
水质自动监测站作为水资源管理的重要手段之一，可以实时监测水质变化，及时发现并预警潜在的污染源，有效保护水资源的环境安全。
本方案旨在建设一套完善的水质自动监测站系统，提高水资源管理的科学性和有效性。
二、建设目标1.提高水资源管理的科学性和准确性，实时监测水质变化，及时预警。
2.提高对水质污染源的监控能力，快速发现污染问题，及时采取控制措施。
3.构建一套全面、稳定、可靠的水质自动监测站体系，确保数据的准确性和完整性。
4.提高水质监测的智能化程度，自动采集、传输和存储监测数据，减少人工操作。
三、建设内容1.选择合适的监测点位：根据水资源的使用情况和潜在污染源的分布，选择合适的监测点位，确保监测数据的全面性和代表性。
2.购置先进的监测设备：选择具有高精度、高稳定性和自动化功能的水质监测设备，包括PH、溶解氧、浊度、总磷、总氮等多个指标的在线监测仪器。
3.建设数据传输网络：建立稳定可靠的数据传输网络，采用先进的通信传输技术，实现监测数据的实时传输和远程访问。
4.搭建数据存储与管理系统：建设一套完善的数据存储与管理系统，包括数据采集、存储、备份和分析等功能，确保数据的安全性和可靠性。
5.建立水质自动监测站运维机制：建立一支专业的运维团队，负责监测设备的维护和故障处理，并定期对监测数据进行分析和报告，为水资源管理提供参考意见。
四、建设流程1.前期准备阶段：确定建设目标和内容，编制建设方案，申请相关资金和技术支持。
2.设计阶段：确定监测点位、选择监测设备，设计数据传输网络和数据存储与管理系统。
3.采购阶段：根据设计方案进行设备采购，并进行验收和安装调试。
4.建设阶段：进行数据传输网络和数据存储与管理系统的搭建，并进行功能测试和调试。
5.运维阶段：建立运维团队，进行设备的日常维护和故障处理，定期对监测数据进行分析和报告。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水质自动监测站建设方案编制单位：榆林兴源电子科技有限公司编制时间：2015年07月目录一、水质在线自动监测系统概述 (2)二、水质在线自动监测系统设计依据 (3)三、水质在线自动监测系统详述 (4)3.1 采配水单元 (4)3.2 预处理单元 (4)3.3 清洗单元 (6)3.4系统控制单元 (6)3.5 数据采集、传输和远程监控 (9)四、水质在线自动监测仪器 (10)4.1 五参数分析仪（德国科泽 K100 W系列） (10)4.2 高锰酸盐指数（德国科泽 K301 COD Mn A） (13)4.3 氨氮分析仪 (德国科泽K301 NH4 A ) (16)五、项目预算 (18)一、水质在线自动监测系统概述在线水质自动监测系统是以自动监测设备——在线水质分析仪为核心，结合现代的计算机（包括软件）技术、自控技术、网络通讯技术、流体取样术等先进技术手段高度集成的一套完整的自动分析系统。
它可以有效地分析来水的各项水质参数，并对水样进行自动留样。
同时可利用水质模型功能软件对水质变化趋势进行有效的预测预警，也可以根据实时水质参数之间的关联组合所表现的综合性质，为决策人员提供大量客观详实的有效数据和判断依据。
通常水质在线自动监测系统包括自动分析仪器、取样单元、配水单元、预处理单元、数据采集单元、通讯单元和控制单元；除此以外，还包括清洗除藻、纯水、供电、防雷等辅助单元。
水样通过取样设备自动抽取到指定位置，由中控设备控制相应的管路和阀门对水样进行初步的预处理后再进行有针对性的分类处理，合理分配给相应的水质分析设备，分析设备采用符合国家统一颁布的标准方法对水样进行分析测量，并将测量得到的结果传输到数据采集设备，最后由数据采集设备统一发送到远程服务器。
在现场，中控设备通常可以对各个系统进行简单的控制，并将测量结果实时显示在中控监视器上。
在远程控制中心，一方面通过有功能强大的数据平台，可以把接收来自各站点的监控系统相关信息，汇总得到各种数据报表，并可对数据进行分析处理。
先进的数据平台还能结合水质模型功能软件对水质数据进行分析评估以及预测、预警。
本项目监测以下7个常规参数：水温、PH、电导率、DO、浊度、高锰酸盐指数、氨氮。
二、水质在线自动监测系统设计依据水质自动监测站的初步设计主要依据如下相关国家、行业标准。
《计算机场地安全要求》（GB2887-89）《电子计算机机房设计规范》（GB50174-93）《水污染物排放总量监测技术规范》《水和废水监测分析方法》（第四版）《环境水质监测质量保证手册》《地表水和污水监测技术规范》（HJ/T91-2002 ）《水质河流采样技术指导》（HJ/T52-1999）《PH水质自动分析仪技术要求》（HJ/T96-2003）《电导率水质自动分析仪技术要求》（HJ/T97-2003）《浊度水质自动分析仪技术要求》（HJ/T98-2003）《溶解氧（DO）水质自动分析仪技术要求》（HJ/T99-2003）《高锰酸盐指数水质自动分析仪技术要求》（HJ/T100-2003）《氨氮水质自动分析仪技术要求》（HJ/T101-2003）《地表水环境质量标准》(GB3838-2002)《水质采样技术指导》(GB/T 12998-1991)《水质采样样品的保存和管理技术规定》(GB/T 12999-1991 ) 《中华人民共和国环境保护行业标准》（HJ/T98-2003）《地表水和污水监测技术规范》（HJ/T91-2002）《水质河流采样技术指导》（HJ/T52-1999）《水污染物排放总量监测技术规范》(HJ/T 92-2002)《水环境监测规范》(SL 219-1998 )三、水质在线自动监测系统详述原水经采集后进入沉砂分离器中，分别供水给五参数仪及其它分析仪。
其中，五参数仪可直接供水；其他分析仪需分别采用KL50或KL90专用过滤器对原水进行预处理后方可进入分析仪器。
所分析数据实时存储于现场工控机的数据库中，同时该数据也将通过远程传输手段传输到中心站的计算机中。
上述过程均在PLC控制系统控制下进行。
3.1 采配水单元（1）采水方式的选择采水方式主要有栈桥式和浮筒/浮船式。
浮筒式（浮船式）采水方式可用于采水点距离岸边较远（大于100 米）或者水深且流速不是很大的情况，一般情况下取水点水深度高于2 米。
（2）采水设计要点①保证取水口能够随水位变化，保证取水水管的进水孔位于水表面以下0.5m～1m的位置，并与河底保持一定距离，保证采集到具有代表性的符合监测需要的水样，又要保证取样吸头的连续正常使用。
②采水系统应保证在汛期或枯水期能正常工作而不至被损坏，在枯水期保证不受水体底部泥沙的影响。
③根据采水点到站房的实际距离、地形等实际情况，选择潜水泵或自吸泵，原则上优先考虑潜水泵，保证站房的进口压力和流速流量达到整个系统全部仪器的要求。
3.2 预处理单元上海泽安环境科技有限公司研发的ZA-YCL2型预处理系统，采用初级过滤和精密过滤相结合的方法，水样经沉砂分离器初级过滤后，消除其中较大的杂物，再进行自然沉降（沉砂分离器内经过滤沉淀的泥沙定期排放），然后经KL过滤器精密过滤后进入分析仪表。
精密过滤采用旁路设计，根据不通分析仪对水样的具体要求，分别选用盘式过滤器KL50和板式过滤器KL90，它与仪表共同组成分析单元。
其特点主要表现在以下几方面：●水样预处理既要消除干扰仪表分析的因素，又不能失去水样的代表性。
●具备自动反清（吹）洗功能，预处理单元的自动运行及定时反清（吹）洗由控制系统控制，并能够在中心站计算机的控制画面中通过指令来切换预处理单元是处于自动运行状态还是反清（吹）洗状态。
●预处理单元能在系统停电恢复并自动启动后按照采集控制器的控制时序自动启动。
●由于预处理单元关系到整个仪表分析系统的可靠性，因此预处理的阀组件须采用进口气动阀或电磁阀。
附：KL50和KL90技术参数及图片1、板式过滤器（KL90）技术参数：膜材料：PVC-H面积：1200cm2工作温度：0～45℃最大气压：0.1bar工作流量：100～200L/h出口管径：φ2/φ4mm尺寸：460×240×10mm2、圆盘过滤器（KL50）技术参数：膜面积：55cm2膜直径：φ95m工作流量：100～200L/h最大工作压力：6bar进水管径：φ10/φ12mm出口管径：φ6/φ8mm3.3 清洗单元清洗单元分成两个部分：￭自来水单元：自来水单元由自来水进样系统和自来水压力检测系统构成，自来水检测系统检测自来水压力，如果达不到设定要求，自动停止自来水清洗单元运行，系统其他部分仍维持正常运行。
当自来水恢复正常时，自动恢复自来水清洗单元功能。
￭纯水单元：纯水单元由增压泵，反渗透，离子交换系统，纯水箱组成。
自来水经过过滤，杀菌，吸附作用，制取纯水，纯水制取量由纯水箱液位控制，达到高液位时，自动停止纯水制作。
纯水可根据用户要求定时自动更新，保持纯水达到10兆电阻率的要求。
3.4系统控制单元在线水质自动监测系统采用西门子公司的S7-200可编程控制器作为自动监测系统的核心控制部件。
可编程控制器（ProgrammableController），简称PLC。
它以微处理器为核心，集自动化技术，计算机技术，通信技术为一体，目前广泛应用于自动化控制的各个领域中。
可编程控制器具有可靠性高，抗干扰能力强，体积小，使用方便，编程简单，易于掌握等特点。
根据使用经验，特别选用了西门子公司的S7-200系列可编程控制器这款可靠性和信价比极高的产品作为在线水质自动监测系统的核心控制部件。
目前运行于全国各个水质自动监测站中，运行情况良好。
系统具备存贮数据的功能，具有断电保护功能，并能记录断电状态，同时具备故障报警记录、事故追忆的功能，具备手动、自动、远程切换、安全联锁的功能。
现场可就地控制系统进入自动、手动运行状态，手动运行状态下可强制单个控制设备或单元启动或停止，完成手动运行或手动调试。
按规定程序启动或关闭系统，全程监控系统各单元的运行状况。
采集分析数据、切换运行程序、控制单元操作和响应故障报警。
RS485可编程控制器S7-200PLC配电部分（继电器、接触器）RS485RS232开关量输出仪表供电其它附属设备阀、泵开关量压力/水位Modem GPRS模块GPRS RS2323.5 数据采集、传输和远程监控水质监控系统结构图如上所示，我们的系统主要包括子站数据采集系统，中心站管理系统两个部分。
子站数据采集系统：在每个监测子站设置一台工控机用于现场和远程控制，负责采集各仪表的数据；同时将数据远程发送到中心站系统里，以及其它各级水质数据管理系统。
中心站管理系统：采集被托管的各子站的数据，对数据进行汇总，分析，报表处理；同时对各子站进行有效的监控，用命令对子站进行返控操作。
3.6 辅助单元辅助单元包括：防雷系统、稳压电源系统、UPS系统、纯水制备系统、臭氧除藻系统、空气压缩系统、系统专用工具等配套设施。
四、 水质在线自动监测仪器根据本项目水质要求，我们选择以下监测参数五参数（pH 、温度、溶解氧、电导率、浊度）、高锰酸盐指数、氨氮等仪器等，分析方法及仪器品牌如下： 4.1 五参数分析仪（德国科泽 K100 W 系列）五参数分析仪选用德国科泽公司的K100 W 系列，在上海、江苏、浙江、安徽、广东、福建等地均有大量用户。
K100 W 系列具有系统集成、操作简便的特点，可以直接与多种传感器相连。
设备的内置控制器具有2个设置点和比例控制功能。
另外，K100可配备一系列的接口（如RS485）。
K100系列配备有墙面安装附件，系统内置有温度补偿功能（通过Pt-100），输入和输出信号受到屏蔽保护。
①水温自动分析仪技术指标要求序号 分析仪器分析方法 参照标准 品牌型号1 五参数分析仪水温 温度传感器法 GB13195-91 德国科泽 K100W 2 pH 玻璃电极法 GB6920-86 3 溶解氧 膜电极法 GB11913-89 4 电导率 电导池法 HJ/T97-2003 5 浊度光散射法 GB13200-91 6 高锰酸盐指数 分析仪 氧化还原法、ORP 终点判定 GB11892-89 德国科泽 K301 COD Mn A 7氨氮分析仪比色法GB7481-87德国科泽 K301 NH 4 A测定范围-5-50.0℃准确度±0.1℃分辨率0.1℃平均无故障时间≥720h/次输出信号4-20mA,RS-485/232通讯协议MODBUS或MODBUS/TCP ②pH自动分析仪技术指标要求项目技术指标测定范围0.00～14.00 pH测量精度±0.01pH分辨率0.01pH温度补偿自动进行温度补偿0-50℃平均无故障时间≥720h/次输出信号4-20mA,RS-485/232通讯协议MODBUS或MODBUS/TCP③溶解氧自动分析仪技术指标要求项目技术指标测定范围0.00～20.00mg/L测量精度±0.1mg/l分辨率0.01mg/L温度补偿自动进行温度补偿0-平均无故障时间≥720h/次输出信号4-20mA，RS-485/232通讯协议MODBUS或MODBUS/TCP④电导率自动分析仪技术指标要求测定范围0～2000 uS/cm 量程可测量精度±1%分辨率0.01uS/cm温度补偿自动温度补偿功能0-50℃平均无故障时间≥720h/次输出信号4-20mA,RS-485/232通讯协议MODBUS或MODBUS/TCP ⑤浊度自动分析仪技术指标要求项目技术指标测定范围0.0－1000.0NTU(其他量程可选)测量精度±1%FS分辨率0. 1 NTU平均无故障时间≥720h/次输出信号4-20mA,RS-485/232通讯协议MODBUS或MODBUS/TCPCOD Mn A）A（如图）采用ORP终点判定高锰德国K301 CODMn酸盐氧化还原法，符合国家标准规定的河流湖泊等自然水体的COD测量的方法。
