钢带增强管与玻璃钢夹砂管及混凝土管的对比
玻璃钢夹砂管
滨江北路污水干线玻璃钢夹砂管使用的说明一、玻璃钢夹砂管的优点1、耐腐性能强、使用寿命长（50年）。
2、耐热防冻性能好（-40C0~80C0）。
3、防渗性能极佳。
4、质轻高强、运输安装方便。
5、设计安全可靠、适应性广（设计安全系数在4以上）。
6、工程综合效益佳（管径越大，成本越低）。
7、还有摩擦阻力小、绝缘性、耐磨性好等优点。
二、玻璃钢和水泥管的综合比较1、从管材输送污水能力上比较：玻璃钢管的粗糙系数为0.0084，而水泥管的粗糙系数为0.53，在相同管径的情况下，玻璃钢管道的输送污水能力远大于水泥混凝土管道。
2、从管材的现场安装施工和运输上比较：水泥管道每米重量是玻璃钢夹砂管道的10倍，管道在现场施工的卸车和管道安装下管都必须采用吊车，吊装费用在管道中占有相当的比例。
另一方面由于水泥管道为脆性管材，为了防止地基不均匀沉降对管材的损坏，采用混凝土基础，养生期较长，延长了施工工期；而玻璃钢管道采用砂石基础，施工简便、快捷，工期较短。
3、工程寿命长、安全可靠：玻璃钢管的寿命在50年以上，是唯一将50年寿命写进国内外标准的产品，在普通腐蚀介质的环境下，玻璃钢管道使用寿命基本保持不变。
4、耐化学腐蚀、无需特殊防腐：玻璃钢管能有效的抵抗酸、碱、盐等介质、未经处理的生活污水和工业污水、腐蚀性土壤和化工废水以及其它众多化学液体的侵蚀，且无需采用阴极保护，在一般情况下，能够长期保持管道长期运行；而水泥管为了满足耐化学腐蚀性能必须采用化学防腐以满足工程要求。
由于该工程处于江北吉化工业地区，沿线截流口的接入不能排除非化学污染水的接入，就要求管材具有耐化学腐蚀性。
5、内壁光滑，无二次污染6、刚度的可设计性：玻璃钢管道具有很强的可设计性，玻璃钢夹砂管道的刚度除可按国家标准进行设计外，还可根据用户的实际需求和管道的埋深及路面的车辆荷载等进行各种设计，以满足不同的地质工程条件。
7、管配件制作方便：由于玻璃钢材质具有很强的可设计性，其法兰、弯头、三通变径等可任意制作。
市政给水排水管道的类型与选择
市政给水排水管道的类型与选择在国务院印发的《关于加强城市基础设施建设的意见》中，要求加强通信等地下管网建设和改造。
《意见》明确了当前加快城市基础设施升级改造的重点任务：一是加强城市供水、污水、雨水、燃气、供热、通信等各类地下管网建设和改造，开展城市地下综合管廊试点。
二是加强城市排水防涝防洪设施建设，解决城市积水内涝问题。
三是加强城市污水和生活垃圾处理设施建设。
四是加强城市道路交通基础设施建设。
五是加强城市电网建设。
六是加强生态园林建设。
在这其中，地下管网问题凸显，城市内涝频繁不断加重，《意见》的出台，为加快地下管线建设铺平了道路。
市政给水排水管道的类型市政给水排水管道的类型主要有塑料管道、金属管道及钢筋混凝土管道。
1.塑料管道塑料管道塑料管道主要有PVC—U管、PE管、FRPP管、RPM管。
塑料管道的设计使用年限不应小于50a。
1.1PVC—U管PVC—U管为硬聚氯乙烯管道，管壁结构有双壁波纹管、加筋管、平壁管和钢塑复合缠绕管。
钢塑复合缠绕管通常采用内套管粘接方式连接。
双壁波纹管、加筋管和平壁管通常用承插连接且用橡胶圈密封。
对于平壁管，管径小于200 mm时，多采用粘接方式连接。
当PVC—U管用作排水管道时，管道中硫化氢气体的浓度比混凝土排水管道中硫化氢气体的浓度高出较多，PVC管对臭气的密封性能好。
PVC—U用作排水管时，其生产能耗仅仅占同管径排水铸铁管的20％，成本低，耐老化，保温效果好且寿命长，所以在市政排水中应用较多。
PVC—U管的材质较脆，不耐外压，所以压力要求较高时，采用加筋管或者钢塑复合缠绕管，抗压性能好。
基于PVC—U管的各种优点，在市政排水、雨水管道中应用较多，且施工安装方便。
1.2PE管PE管是聚乙烯管道，主要包括双壁波纹管、缠绕结构壁管、钢塑复合缠绕管、钢带增强螺旋波纹管。
双壁波纹管一般用承插式连接或双承口连接，用橡胶圈密封。
缠绕结构壁管除可以用双壁波纹管的连接方式外，还经常用熔接的方式，也可以用卡箍、哈夫和法兰连接的方式。
浅议玻璃钢夹砂管道优点和使用
浅议玻璃钢夹砂管道优点和使用作者：袁纲来源：《城市建设理论研究》2013年第25期摘要：本文叙述了FRP夹砂管的优点和其应用。
关键词：RPM管优点应用中图分类号：TE832 文献标识码：A 文章编号：玻璃钢由于其突出的防腐性能和优良的复合性能在现代复合材料新技术中，如日中天，占领主导地位，并得到广泛的应用。
我国在六十年代末才开始对玻璃钢管道的研究，但是真正地大量使用是在1987年以后，目前它已在我国大部分地区得到推广和运用，特别是在经济发达地区。
随着工业的发展和科技进步，在玻璃钢管道的基础上，又研制出玻璃钢夹砂管道。
玻璃钢夹砂管道，主要由拉伸强度很高的玻璃纤维、耐压耐磨石英砂以及树脂胺合而成。
1玻璃钢夹砂管道的优点（1）耐腐蚀性能强。
玻璃钢夹砂管道能耐酸、碱、盐、海水、未经处理的污水、腐蚀性土壤以及多种化学流体的腐蚀。
一般情况下，塑料管使用年限为3年，铸铁管使用年限为5-10年，钢管使用年限只有15年，而玻璃钢夹砂管道的使用寿命可达50a。
（2）耐热、防冻、抗藻性能好。
玻璃钢夹砂管道使用温度一般在于40℃-80℃之间。
若使用特种树脂，其使用温度更高，在酷暑严冬不变形。
玻璃钢夹砂管道具有永久光滑的内表面，不会被介质中的各种微生物所寄附而产生水藻。
金属或水泥管道随着时间的推移而产生水藻，直接影响使用寿命。
（3）质轻高强、运输安装方便。
玻璃钢夹砂管道的比重为1.9-2.2g/cm3,管的环向拉伸强度可达320MPa，轴向拉伸强度可达230MPa。
与同等压力、同管径的其他材质管道比较，单位长度玻璃钢夹砂管道的重量约等于钢管的30%，约等于钢筋混凝土管的8%，因此运输安装十分方便。
每根玻璃钢夹砂管可生产至12m长，比混凝土管道减少三分之二的接头。
它配有套环式和承插双密封接头，安装快速简便，同时接头试压方便。
另外，可免除安装钢管所需要的焊接和防锈及防腐处理等。
（4）设计安全可靠，适应性广。
一般情况下，管道的设计安全系数在4以上，这样可保证产品长期使用，同时可根据用户各种特定要求，如管径大小、流量与压力、机械性能、耐蚀耐热、抗冻以及用于真空等而进行设计制造，灵活自如，适用范围甚广。
玻璃钢夹砂管在供水工程中的应用
玻璃钢夹砂管在供水工程中的应用工业供水管道的建设与维护是供水工程基础建设的重要一项，随着工业项目的发展，数量的增加和规模的扩大，供水工程的建设速度和运行效率及选择一种济合理的管材十分重要。
与玻璃钢管、钢管、铸铁管、混凝土管相比，玻璃钢夹砂管道质量轻、强度高，耐腐蚀性能好，而且水力阻力小，安装方便，是一种适用于成本低、输送效率高的供水管道，具有一定的经济技术优势和广阔的发展前景。
标签：玻璃钢夹砂管；供水工程；应用；施工引言玻璃钢夹砂管道是以玻璃纤维及其制品、不饱和聚酯树脂、石英砂为主要原料，采用缠绕法等工艺而生产的一种新型复合管材。
综合成本低于目前常用的钢管、球铁管、预应力钢筋混凝土管，而且还有寿命长达50年，耐腐蚀、不爆管等优点[1]。
玻璃钢夹砂管由于其各种优异特性，被广泛应用在给水工程与排水及石油、化工工业液体的输送工程中，取得了良好的应用效果，是一种具有大力推广价值的新型管材。
1 玻璃钢夹砂管的应用优势1.1 玻璃钢夹砂管的特点玻璃钢夹砂管是由基体树脂、增强材料、辅助材料等复合而成的管材，玻璃钢夹砂管由内衬层、结构层和构成。
管壁由表面层、内增强层、结构层和内衬层组成，内衬层为防腐防渗层，由内表面层和次内层两部分组成，结构层由连续纤维缠绕层和树脂砂浆层组成，表面层由抗老化添加剂和树脂配制而成，其结构可根据实际情况的需要来设计，以满足不同性能的要求。
与传统混凝土管材相比，玻璃钢夹砂管具有诸多优点（见表1）。
玻璃钢夹砂管道的密度为 1.65～2.2g／cm3，管壁结构致密、坚实，重量轻、强度高、韧性好，具有较好的耐热性和抗冻性，而且其内外层均由热同性树脂固化而成，具有很强的耐腐蚀能力，使用寿命长。
与混凝土管相比，其内壁光滑、糙率和摩阻力小，输送效率很高。
在合理设计和严格施工的情况下，大口径玻璃钢夹砂管的工程总造价常常低于混凝土管，具有良好的环境效益和社会效益，在工业供水及城市建设的给水排水工程、水利水电工程中得到越来越广泛地应用[2]。

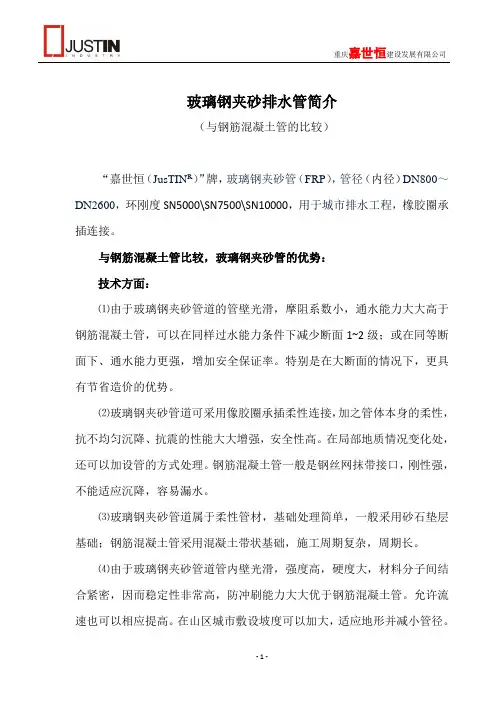

玻璃钢夹砂排水管比较
玻璃钢夹砂排水管简介（与钢筋混凝土管的比较）“嘉世恒（JusTIN R）”牌，玻璃钢夹砂管（FRP），管径（内径）DN800～DN2600，环刚度SN5000\SN7500\SN10000，用于城市排水工程，橡胶圈承插连接。
与钢筋混凝土管比较，玻璃钢夹砂管的优势：技术方面：⑴由于玻璃钢夹砂管道的管壁光滑，摩阻系数小，通水能力大大高于钢筋混凝土管，可以在同样过水能力条件下减少断面1~2级；或在同等断面下、通水能力更强，增加安全保证率。
特别是在大断面的情况下，更具有节省造价的优势。
⑵玻璃钢夹砂管道可采用像胶圈承插柔性连接，加之管体本身的柔性，抗不均匀沉降、抗震的性能大大增强，安全性高。
在局部地质情况变化处，还可以加设管的方式处理。
钢筋混凝土管一般是钢丝网抹带接口，刚性强，不能适应沉降，容易漏水。
⑶玻璃钢夹砂管道属于柔性管材，基础处理简单，一般采用砂石垫层基础；钢筋混凝土管采用混凝土带状基础，施工周期复杂，周期长。
⑷由于玻璃钢夹砂管道管内壁光滑，强度高，硬度大，材料分子间结合紧密，因而稳定性非常高，防冲刷能力大大优于钢筋混凝土管。
允许流速也可以相应提高。
在山区城市敷设坡度可以加大，适应地形并减小管径。
⑸玻璃钢夹砂管线膨胀系数小（α=2-3×10-5/℃），抗老化，耐腐蚀，适合以架空等方式露天敷设，能承受外界环境条件（温度、阳光、酸雨）较大的变化。
⑹单管长度长，标准长度12米，较少接口数量，管道的整体性较好，也减少了泄漏的机率。
经济方面：⑴玻璃钢夹砂管比重轻，运输费用低、基本无损耗、储存方便。
同样口径钢筋混凝土管1米的重量，相当于玻璃钢夹砂管10米的重量。
⑵比重轻，吊装方便；单要管长较长，接口少，一般无须养护期；有多种接口方式可供选择。
管道安装施工周期可缩短70—80%，并可减产施工费用。
⑶管道强度高，接口少，整体性好，故障率低，减少日常维护费用。
⑷使用年限长，寿命长达50年以上，减少管道更新费用。
玻璃钢顶管与水泥顶管的比较.doc
玻璃钢顶管与水泥顶管的比较杭州新世管道集团有限公司二〇一〇年七月二十日公司简介杭州新世管道集团有限公司是我国最早也是最大规模生产玻璃钢管道的企业之一，专业从事玻璃钢电缆管道、玻璃钢水管、玻璃钢支架、玻璃钢井盖、钢带管、玻璃钢加砂管等的研究、开发、生产和销售。
我公司于1996年与上海玻璃钢研究所和武汉工业大学等单位联合攻关，研制出第一代玻璃钢电缆保护管－－HBB玻璃钢电缆保护管,1997年正式生产,填补国内空白，并申请专利;03年公司开始引进玻璃钢夹砂管设备，发展至今，技术工艺，研发管理等都在成为行业内首屈一指。
我公司是我国玻璃钢管的行业标准的起草制定单位之一，现正牵头起草国家标准。
公司连续多年获得杭州市著名商标，杭州市名牌产品，杭州市高新技术企业，杭州市西湖区重点上市企业（3年内共确定两家，我们集团是其中一家），目前已经成为国内生产玻璃钢管道的龙头企业。
我公司现有人员约480人，技术管理人员58人，工厂占地面积约12万平方米，现我公司玻璃钢管道最大日生产量可达到1.5万米，远远高于同类企业。
玻璃钢管道具有强度高、耐腐蚀、非磁性、不变形、耐热性高、耐水性好、内壁光滑、重量轻、施工简便等优点，产品寿命50年，是钢管、PVC管的替代产品。
产品已广泛适用于电力、通信、交通、港口、市政工程、民航机场建设等国家基础设施建设领域。
至目前为止，产品已覆盖全国20多个省市自治区，远至东北三省、天津、北京、唐山、福建、厦门、广东、深圳、武汉、江西、山东、四川、贵州，近至上海、江苏、浙江全省，典型工程如：上海浦东国际机场、奥运工程、首都机场扩建、上海引水工程、安哥拉援建项目、东莞大道、太原市政、青岛港口、杭州电力局220KV线路、杭金衢高速公路、湖南临湘水库等，良好的产品质量和售后服务，得到用户的一致好评。
现在全国正在进行大规模城市开发建设和大规模重点工程建设,各行各业的基础建设都需要地下管道,随着钢管价格的不断上涨,已经超过玻璃钢的价格。
PE钢带管和水泥管等的比较
排水、排污
政策导向
国家“十一五”大力推广应用
限制用（建设部[2004]218号公告）
限制用（建设部[2004]218号公告）
结论：埋地排水用PE钢带增强螺旋波纹管，应用广泛，具有重量轻、耐腐蚀、不渗漏、环保节能、成本低、寿命长等特点，是国家“十一五”间重点推广应用的新型管材，符合循环性经济和建设节约性社会的要求。
不耐酸碱、易生锈、易腐蚀、易结垢
环保
绿色管材，可100%回收再利用
不可回收
不可回收
抗震性能
好
差
一般
连接方式
采用热熔连接或采用仿形管件进行连接。
采用承插连接，承插后接头处需再次涂覆水泥。
一般使用专用承插管件，也有的进行人工焊接
连接速度
速度快，工人只需进行简单培训即可进行
速度慢，工期长
速度慢，需要专业设备
埋地排水用PE钢带增强螺旋波纹管（钢带管）与水泥管、铸铁管的比较表
类别
比较项目
钢带管
Φ1000
水泥管
Φ1000
铸铁管
Φ1000
米重（Kg/m）
55
255
218
物理性能
刚度高、柔性好，管材变形量达30%时不破坏
刚度高，但不能承受管材形变
刚度高，但不能承受管材形变
化学性能
耐酸碱、耐腐蚀、不渗漏
不耐酸碱、易腐蚀、极易结垢
施工地基要求
做简单处理即可
必须要进行地基处理平整
必须要进行地基处理平整
使用寿命
50~70年
5~10年
15~20年
节能
管内壁流阻小，排水速度快，通水能力强，流量大，可节水70%，节电13.9%
管内壁较粗糙，管道系统损
玻璃钢夹砂管道与不同管材的特性比较
玻璃钢夹砂管道与不同管材的特性比较材料项目玻璃钢夹砂管道预应力钢套筒混凝土管道预应力混凝土管道钢管球墨铸铁管道输水能力(m3/s) 6.8 6.8 6.8 6.8 6.8 糙率系数0.0084 0.013 0.013 0.011 0.011管道直径(mm) 2000 2400 2400 2200 2200单根长度(m) 12 6 4 5使用寿命(年) 40-60 <30 30 10-20 30抗内压(MPa) 0.6 0.4 0.6 0.6 0.6抗外压(MPa) 覆土深度6m 覆土深度6m 覆土深度6m 覆土深度6m 覆土深度6m防渗性具有很好的防渗性管身的防渗性能较好防渗性能一般防渗性好防渗性能好比钢管要好耐腐蚀性非常好，不需另做防腐的保护性措施在特殊条件下需做防腐措施并做阴极保护在特殊条件下需做防腐措施并做阴极保护耐腐蚀性差需要做大量的防腐处理有时需要防腐蚀处理安全性经国家卫生部门检测，符合国家饮用水标准无毒、对水质无污染无毒、对水质无污染存在锈蚀问题对水质有污染存在锈蚀问题对水质有污染设计、生产标准JC/T838-1998 AWWAC304 AWWAC301 GBJ69-84 GB5696-94接头形式双“O”型圈密封、承插连接滑动橡胶圈单密封、承插连接柔性橡胶圈密封焊接承插接头是否可以偏转可以3度可以3度不可以————接头个数1个/12m 1个/6m 1个/4m 很多1个/8m 能否接头试压可以不可以不可以不可以不可以安装速度非常快一般较慢很慢一般爆管现像无有有有有维修方便程度一般情况下不需维修，如需维修非常方便不便不便不便不便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
埋地钢带增强螺旋缠绕排水管与玻璃钢夹砂管
及钢筋混凝土排水管的对比说明
本说明是以一项排水管施工工程为例，在相同的施工要求下，不同材质的排水管道，对其工程综合造价、经济效益、社会效益等方面进行对比分析，目的是使广大用户知道新型排水管虽然材料价格高但综合工程造价不一定高的事实。
同时，埋地钢带增强缠绕排水管还具有寿命长（使用期保证50年）、零泄漏（目前还没有其他排水管能做到这点）、环保（产品使用期结束可回收利用）、施工进度快等优点。
一、方案设计
1、设计条件：
相同施工要求：施工100米长，管道内表面最低点平均为负2.3米，管道内径为￠1000mm。
不同材质的管道：玻璃钢夹砂管按照JC/T838-1998，钢筋混凝土排水管按照GB/T11836，埋地钢带增强缠绕排水管按照CJT225---2011
2、玻璃钢夹砂管
3、钢筋混凝土排水管
4、埋地钢带增强螺旋缠绕排水管
二、造价计算
1、预算编制说明
三方案采用相同的计价方式、人工及取费标准。
均采用机械挖槽（边坡1:0.33）。
设计地面标高即为自然地面标高，余缺土费用暂未考虑。
造
价计算均采用《辽宁省市政工程计价表》及相关文件。
材料价格均采用2014年《沈阳市工程造价管理》第四期公布的指导价。
2、 预算造价
根据
2004年3月18日发布的中华人民共和国建设部第218号公告要求：玻璃钢夹砂管及混凝土排水管为限制使用产品，推荐使用钢带增强缠绕排水管，从本公告发布之日起执行。
三、 性能比较
四、优势对比
按照玻璃钢夹砂管及钢筋混凝土排水管的使用寿命20年，埋钢带增强缠绕排水管使用寿命50年。
从最初投资费用上比较埋地钢带增强缠绕排水管方案费用稍高，而项目全寿命周期（都按照50年计算）费用玻璃钢夹砂管及钢筋混凝土
排水管这两个方案费用比埋地钢带增强缠绕排水管方案总费用要大得多。
埋地钢带增强缠绕排水管除费用较低外，还具有以下优势：
1、大大缩短工期和降低施工难度。
由于埋地钢带增强缠绕排水管重量远轻于玻璃钢夹砂管及钢筋混凝土排水管，非常容易吊装与安装（￠300mm用人工安装即可），并且埋地钢带增强缠绕排水管一般为10米/根，而玻璃钢夹砂管及水泥管均为2米/根，所以大大缩短工期和降低施工难度。
2、埋地钢带增强缠绕排水管对沟底要求不高。
由于玻璃钢夹砂管及钢筋混凝土排水管为刚性管，为保证接头密闭质量要求，沟底必须设置刚性基础，埋地钢带增强缠绕排水管为柔性管，对沟底要求不高。
3、埋地钢带增强缠绕排水管对地面下沉或地壳变动在一定范围内不会
断裂。
埋地钢带增强缠绕排水管的伸长率为刚性管的20多倍，是PVC的6.5倍，其断裂伸长率非常高，延伸性很强。
这就意味着当地面下沉或发生地震时地壳有变动的情况下，埋地钢带增强缠绕排水管能够产生塑性变形而不断裂。
这一点远优于刚性管，也优于有明显脆性的PVC管。
这一性能已被国内外证明（日本阪神大地震和支南保山地震未造成埋地钢带增强缠绕排水管断裂等）。
4、埋地钢带增强排水管的泄露为零，对地下水不会造成污染。
玻璃钢管连接方式有两种：其一，采用承插（中间加密封圈）连接方法，连接特点简单，但不可靠，由于地壳变化及不均匀沉降造成连接处脱开，产生泄漏；其二，采用法兰连接，连接特点相对简单，但不可靠，由于地壳变化及不均匀沉降造成泄漏。
钢筋混凝土管材无弹性，即使配有胶圈，但密封效果仍然较
差，特别是施工人员由于管材笨重，不好施工，索性不管承插的质量，导致胶圈失去作用，从而使钢筋混凝土管及玻璃钢夹砂管泄漏率大为增加。
地下水一旦受到污染将永不再生。
而埋地钢带增强缠绕排水管采用承插连接，将嵌有膨胀止水条的承插接头焊在管道的端头形成承口，安装时只要将另一条管道对中并插入承口内就可以，待膨胀止水条遇水膨胀后就将两个管道做密封连接；管道与检查井连接时，将接头固定在井壁，管道插入即可，这样有效实现了管道的零泄漏。
5、埋地钢带增强缠绕排水管使用寿命长，50年以上。
埋地钢带增强缠绕排水管的安全使用期为50年以上，这一点已被国内外认可。
玻璃钢夹砂管及钢筋混凝土管理论上使用寿命20年，长期受到酸碱的腐蚀，寿命大大降低，地面下沉，接口断裂，导致污水渗漏几年内就不得不更换。
6、埋地钢带增强缠绕排水管内表面光滑，不易结垢。
玻璃钢夹砂管及钢筋混凝土管内表面摩擦阻力大易结垢，结垢后使管径缩小，阻力增大，影响通流量。
7、埋地钢带增强缠绕排水管质量轻，便于运输与安装。
玻璃钢夹砂管及钢筋混凝土管重量大，不便于运输与安装，特别是大口径管材。
如汽车，每车仅能运2根，运输费用相对贵，并且在运输与安装时易损耗。
8、当管道通过流量、坡降及埋深相同时，埋地钢带增强缠绕排水管可以比玻
璃钢夹砂管及水泥管小一个规格。
埋地钢带增强缠绕排水管的摩擦系数是0.009~0.01，而玻璃钢管摩擦系数是0.012~0.013，钢筋混凝土排水管摩擦系数是0.014~0.015，增加的20~30%摩擦系数对管道的流动阻力影响比较大。
根据流体力学进行同流量计算，埋地钢带增强缠绕排水管可以比玻璃钢夹砂管及水泥管材小两个规格，而实际应用中，建议小
一个规格即可。
如设计为600口径的水泥管材可以用500口径的埋地钢带增强缠绕排水管替换，这将使得埋地钢带增强缠绕排水管更具有竞争优势。
