【CN209262329U】一种智能电动止逆阀的阀片旋转控制装置【专利】

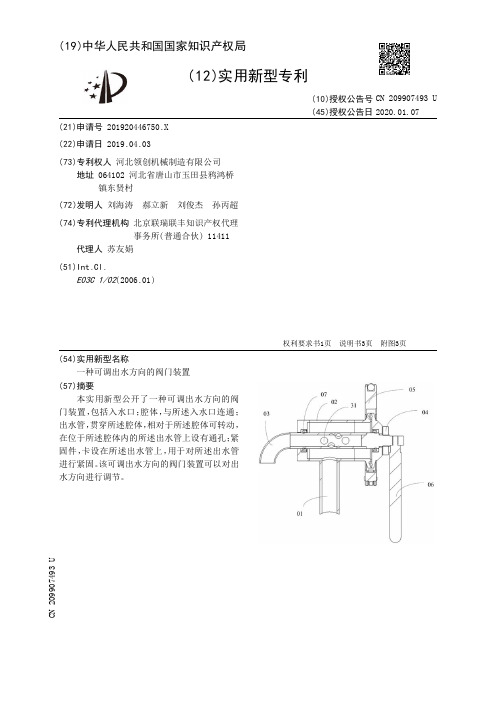

【CN209907493U】一种可调出水方向的阀门装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920446750.X(22)申请日 2019.04.03(73)专利权人 河北领创机械制造有限公司地址 064102 河北省唐山市玉田县鸦鸿桥镇东贤村(72)发明人 刘海涛 郝立新 刘俊杰 孙丙超 (74)专利代理机构 北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人 苏友娟(51)Int.Cl.E03C 1/02(2006.01)(54)实用新型名称一种可调出水方向的阀门装置(57)摘要本实用新型公开了一种可调出水方向的阀门装置，包括入水口；腔体，与所述入水口连通；出水管，贯穿所述腔体，相对于所述腔体可转动，在位于所述腔体内的所述出水管上设有通孔；紧固件，卡设在所述出水管上，用于对所述出水管进行紧固。
该可调出水方向的阀门装置可以对出水方向进行调节。
权利要求书1页 说明书3页 附图3页CN 209907493 U 2020.01.07C N 209907493U权 利 要 求 书1/1页CN 209907493 U1.一种可调出水方向的阀门装置，其特征在于，包括：入水口；腔体，与所述入水口连通；出水管，贯穿所述腔体，相对于所述腔体可转动，在位于所述腔体内的所述出水管上设有通孔；紧固件，卡设在所述出水管上，用于对所述出水管进行紧固。
2.根据权利要求1所述的可调出水方向的阀门装置，其特征在于：所述腔体包括中空腔体和腔体盖，所述中空腔体和腔体盖通过卡紧件卡在一起。
3.根据权利要求2所述的可调出水方向的阀门装置，其特征在于：还包括调节件，所述调节件固定在所述出水管上。
4.根据权利要求1所述的可调出水方向的阀门装置，其特征在于：还包括密封件，所述密封件为两个，分别位于所述腔体内部两端，所述密封件内侧卡设在所述出水管上。
5.根据权利要求3所述的可调出水方向的阀门装置，其特征在于：所述出水管一端设有弯头，所述调节件位于远离所述弯头的一端。

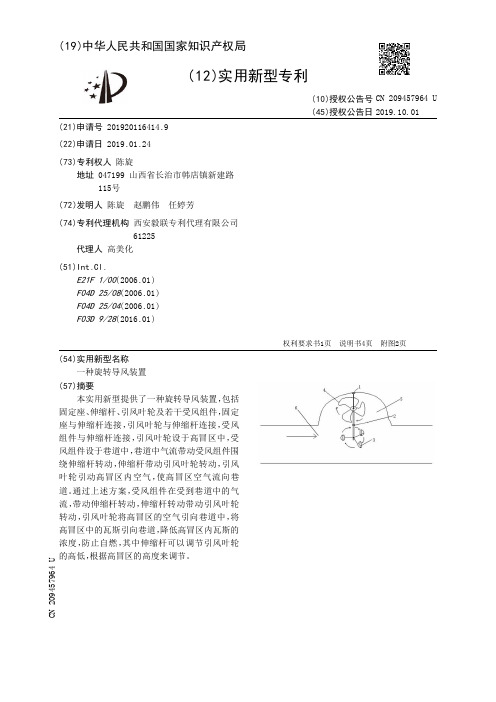

【CN209457964U】一种旋转导风装置【专利】
3 .根据权利要求2所述的一种旋转导风装置，其特征在于，所述受风组件（3）为三个或 三个以上，每两个所述受பைடு நூலகம்组件（3）的夹角相等。
4 .根据权利要求3所述的一种旋转导风装置，其特征在于，所述伸缩杆（2）端部设有环 形凸起（21），所述固定座（1）包括第一底座（11）与第二底座（12），所述第一底座（11）设有安 装凹槽 ，所述 伸缩杆（2）贯通所述第一底座（11），所述环形凸起（21）设于所述安装凹槽中 ， 所述第二底座（12）与所述第一底座（11）连接，所述第二底座（12）将所述安装凹槽封闭。
发明内容 [0006] 本实用新型的目的在于提供一种旋转导风装置，通过利用巷道中流动的空气，带 动引风叶 轮将高冒区的空气引动 ，将瓦斯吹散到巷道中 ，从而实现防 止高冒区出现瓦斯聚 集，导致自燃起火。 [0007] 本实用新型采用的技术是： [0008] 一种旋转导风装置，包括固定座、伸缩杆、引风叶轮及若干受风组件，固定座与伸 缩杆连接 ，引风叶 轮与伸缩杆连接 ，受风组件与伸缩杆连接 ，引风叶 轮设于高冒区中 ，受风 组件设于巷道中 ，巷道中气流带动受风组件围绕 伸缩杆转动 ，伸缩杆带动引风叶轮转动 ，引 风叶轮引动高冒区内空气，使高冒区空气流向巷道。 [0009] 通过上述方案，受风组件在受到巷道中的气流，带动伸缩杆转动，伸缩杆转动带动 引风叶轮转动，引风叶轮将高冒区的空气引向巷道中，将高冒区中的瓦斯引向巷道，降低高 冒区内瓦斯的浓度，防止自燃，其中伸缩杆可以调节引风叶轮的高低，根据高冒区的高度来 调节。 [0010] 作为方案的进一步优化，受风组件包括聚风弧面与连接杆，聚风弧面通过连接杆 与伸缩杆连接。受风组件采 用聚风弧面来接受巷道中的风能 ，弧面能保证将不同风向的风 进行汇集。 [0011] 作为方案的进一步优化，受风组件为三个或三个以上，每两个受风组件的夹角相 等。对称设计的受风组件保证重心在伸缩杆上，保证转动的稳定性。 [0012] 作为方案的进一步优化，伸缩杆端部设有环形凸起，固定座包括第一底座与第二 底座 ，第一底座设有安装凹槽 ，伸缩杆贯通第一底座 ，环形凸起设于安装凹槽中 ，第二底座 与第一底座连接，第二底座将安装凹槽封闭。伸缩杆采用环形凸起与固定座连接，在实现转 动配合的同时，又不会脱离固定座。
一种止回阀
专利名称：一种止回阀
专利类型：实用新型专利
发明人：蓝永华
申请号：CN202122417430.1申请日：20211008
公开号：CN215806541U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种止回阀，包括具有通气孔的安装座、与所述安装座相连接的中空管、设置在所述中空管内壁上的凸环、沿所述中空管径向设置的挡板、与所述中空管内壁铰接的两个阀片，所述两个阀片在自由状态下能与凸环贴合且将中空管封闭，其特征是：所述中空管能拆卸的连接有第一连接管，所述第一连接管能拆卸的连接有第二连接管，所述中空管的直径大于所述第一连接管的直径，所述第一连接管的直径大于所述第二连接管的直径，便于与不同直径的管道连接；本实用新型设计合理、安装和拆卸方便、密封圈不会脱落、密封效果好。
申请人：蓝永华
地址：528000 广东省佛山市顺德区容桂街道红旗东路自然新村迎福豪庭2座301号
国籍：CN
代理机构：北京华际知识产权代理有限公司
代理人：刘永生
更多信息请下载全文后查看。

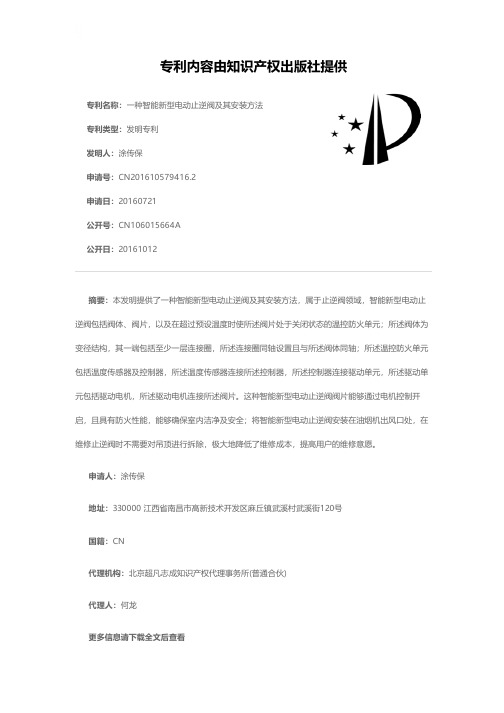

一种智能新型电动止逆阀及其安装方法[发明专利]
![一种智能新型电动止逆阀及其安装方法[发明专利]](https://img.taocdn.com/s3/m/1f9fd3caaaea998fcd220e2e.png)
专利名称：一种智能新型电动止逆阀及其安装方法专利类型：发明专利
发明人：涂传保
申请号：CN201610579416.2
申请日：20160721
公开号：CN106015664A
公开日：
20161012
专利内容由知识产权出版社提供
摘要：本发明提供了一种智能新型电动止逆阀及其安装方法，属于止逆阀领域，智能新型电动止逆阀包括阀体、阀片，以及在超过预设温度时使所述阀片处于关闭状态的温控防火单元；所述阀体为变径结构，其一端包括至少一层连接圈，所述连接圈同轴设置且与所述阀体同轴；所述温控防火单元包括温度传感器及控制器，所述温度传感器连接所述控制器，所述控制器连接驱动单元，所述驱动单元包括驱动电机，所述驱动电机连接所述阀片。
这种智能新型电动止逆阀阀片能够通过电机控制开启，且具有防火性能，能够确保室内洁净及安全；将智能新型电动止逆阀安装在油烟机出风口处，在维修止逆阀时不需要对吊顶进行拆除，极大地降低了维修成本，提高用户的维修意愿。
申请人：涂传保
地址：330000 江西省南昌市高新技术开发区麻丘镇武溪村武溪街120号
国籍：CN
代理机构：北京超凡志成知识产权代理事务所(普通合伙)
代理人：何龙
更多信息请下载全文后查看。

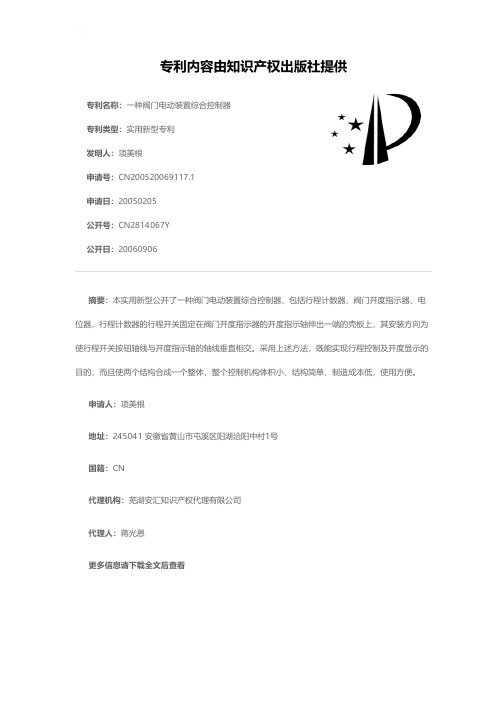

一种阀门电动装置综合控制器[实用新型专利]
![一种阀门电动装置综合控制器[实用新型专利]](https://img.taocdn.com/s3/m/e918eba7fe4733687e21aaea.png)
专利名称：一种阀门电动装置综合控制器专利类型：实用新型专利
发明人：项美根
申请号：CN200520069117.1
申请日：20050205
公开号：CN2814067Y
公开日：
20060906
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种阀门电动装置综合控制器，包括行程计数器、阀门开度指示器、电位器，行程计数器的行程开关固定在阀门开度指示器的开度指示轴伸出一端的壳板上，其安装方向为使行程开关按钮轴线与开度指示轴的轴线垂直相交。
采用上述方法，既能实现行程控制及开度显示的目的，而且使两个结构合成一个整体，整个控制机构体积小、结构简单、制造成本低，使用方便。
申请人：项美根
地址：245041 安徽省黄山市屯溪区阳湖洽阳中村1号
国籍：CN
代理机构：芜湖安汇知识产权代理有限公司
代理人：蒋光恩
更多信息请下载全文后查看。

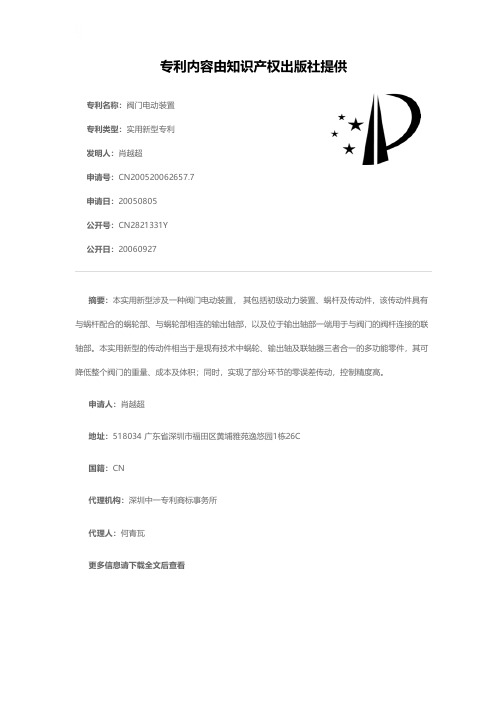

阀门电动装置[实用新型专利]
![阀门电动装置[实用新型专利]](https://img.taocdn.com/s3/m/b2c8f6b9f01dc281e53af0ff.png)
专利名称：阀门电动装置
专利类型：实用新型专利
发明人：肖越超
申请号：CN200520062657.7申请日：20050805
公开号：CN2821331Y
公开日：
20060927
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种阀门电动装置， 其包括初级动力装置、蜗杆及传动件，该传动件具有与蜗杆配合的蜗轮部、与蜗轮部相连的输出轴部，以及位于输出轴部一端用于与阀门的阀杆连接的联轴部。
本实用新型的传动件相当于是现有技术中蜗轮、输出轴及联轴器三者合一的多功能零件，其可降低整个阀门的重量、成本及体积；同时，实现了部分环节的零误差传动，控制精度高。
申请人：肖越超
地址：518034 广东省深圳市福田区黄埔雅苑逸悠园1栋26C
国籍：CN
代理机构：深圳中一专利商标事务所
代理人：何青瓦
更多信息请下载全文后查看。
【CN209382016U】一种自动旋转动接点组【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920028861.9(22)申请日 2019.01.08(73)专利权人 玉环涵淇橡塑有限公司地址 317600 浙江省台州市玉环市玉城街道海边村(72)发明人 张德法 (51)Int.Cl.B61L 5/06(2006.01)(54)实用新型名称一种自动旋转动接点组(57)摘要本实用新型提供了一种自动旋转动接点组，属于电动转辙机接电组件技术领域。
它解决了现有的动接点组不稳定的问题。
本自动旋转动接点组包括呈条形块状的动接点块，动接点块的上端面上间隔设置有若干个用于与静接点块的接点片径向卡接的动接点环且该动接点环能相对动接点块旋转，动接点环通过接点柱滑动穿设在动接点块上且该动接点环和动接点块之间设置有当与动接点环与静接点块的接点片卡接时能轴向升降与静接点块的接点片对应卡接的弹跳装置。
本实用新型从而减少了动接点组的使用故障，增加动接点组的使用可靠性，保障了电动转辙机整体可靠性和安全性。
权利要求书1页 说明书3页 附图2页CN 209382016 U 2019.09.13C N 209382016U权 利 要 求 书1/1页CN 209382016 U1.一种自动旋转动接点组，包括呈条形块状的动接点块（1），所述的动接点块（1）的上端面上间隔设置有若干个用于与静接点块的接点片径向卡接的动接点环（2）且该动接点环（2）能相对动接点块（1）旋转，其特征在于，所述的动接点环（2）通过接点柱（3）滑动穿设在所述的动接点块（1）上且该动接点环（2）和动接点块（1）之间设置有当与动接点环（2）与静接点块的接点片卡接时能轴向升降与静接点块的接点片对应卡接的弹跳装置。
2.根据权利要求1所述的一种自动旋转动接点组，其特征在于，所述的接点柱（3）滑动穿设在所述的动接点块（1）中且该接点柱（3）的两端分别伸出所述的动接点块（1），所述的动接点环（2）通过卡销（4）固设在所述的接点柱（3）的上端部，所述的接点柱（3）的下端部固设有防止接点柱（3）轴向脱离动接点块（1）的限位环（5）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变阻器R的另一个固定端同时与电容C9的另一端以及电容C8的另一端相连，并接地； 二号放大器U5的 输出端同时 与电 阻 R13的 一端、电 阻 R10的 另一端以 及电 容C10的 一端
权利要求书2页 说明书4页 附图2页
CN 209262329 U
CN 209262329 U
权 利 要 求 书
1/2 页
1 .一种智能电动止逆阀的阀片旋转控制装置，其特征在于，该阀片旋转控制装置包括 转动轴 (3) 、多功能插头 (4) 、电 路保护盒 (5) 、第一限 位片 (7) 、第二限 位片 (8) 、电 机 (9) 、限 位块(11)和驱动电路；
所述电路保护盒(5)固定在阀体(1)的外侧壁上； 所述电机(9)固定在电路保护盒(5)内部，其旋转轴穿出电路保护盒(5)与转动轴(3)的 固定端刚性连接；转动轴(3)的连接端由阀体(1)的侧壁穿过并与阀片(2)刚性连接； 所述多功能 插头 (4) 的 正面为公接头 ，多功能 插头 (4) 背面为母接头 ；公接头与220V市 电的供电插座相连，母接头与吸烟机的供电插头相连； 所述限位块(11)固定在电机(9)旋转轴的侧壁上，在限位块(11)随着电机(9)旋转轴旋 转时分别与第一限位片(7)和第二限位片(8)接触； 所述驱动电路的电源信号输入端通过连接导线(6)与多功能插头(4)连接； 所述驱动电路为电机(9)提供驱动信号。 2 .根据权利要求1所述的一种智能电动止逆阀的阀片旋转控制装置，其特征在于，所述 驱动电路包括电源电路、感应电路和电机连接电路； 所述电源电路包括电阻R1至电阻R4、整流桥芯片U1、电容C1至电容C4、稳压管D1和发光 二极管D2； 整流桥芯片U1的型号为MB10F； 电阻R1的一端同时与220V供电端的火线以及电容C1的一端相连，电阻R1的另一端同时 与整流桥芯片U1的1号引脚以及电容C1的另一端相连； 电阻 R2的 一端与220V供电 端的 零线 相连 ，电阻 R2的 另一端与整流桥芯片U1的 2号 引脚 相连； 整流桥芯片U1的 3号 引脚同时 与电 容C2的 一端以 及电阻 R3的 一端 相连 ，并且其公共端 为VOUT输出端； 电 阻 R3的 另一端同时 与稳压管D1的 负极 、电 容C3的 一端、电 容C4的 一端以 及电阻 R4的 一端相连，并且其公共端为VCC输出端； 电阻R4的另一端与发光二极管D2的阳极相连； 发光二极管D2的阴极同时与电容C4的另一端、电容C3的另一端、稳压管D1的正极、电容 C2的另一端以及整流桥芯片U1的4号引脚相连，并接地； 所述感应电 路包括交流互感器U2 、整流桥芯 片U3 、一号放大器U4 、二号放大器U5 、滑动 变阻器R、继电器K、三极管Q、电阻R5至电阻R13、电容C5至电容C10和二极管D3； 交流互感器U2的型号为ZHT103C ；整流桥芯片U3的型号为MB10F ；继电 器K的型号为 RELAY-SPDT； 交流互感器U2设置在多功能插头 (4) 内 ；交流互感器U2的1号 引脚与整流桥芯片U3的1 号引脚相连，交流互感器U2的2号引脚与整流桥芯片U3的2号引脚相连； 整流桥芯片U3的3号引脚同时与电阻R5的一端、电阻R6的一端以及电容C5的一端相连； 整流桥芯片U3的4号引脚同时与电阻R5的另一端以及电容C5的另一端相连，并接地； 电阻R6的另一端与一号放大器U4的同相信号输入端相连； 一号放大器U4的反相信号输入端同时与电阻R7的一端以及电阻R8的一端相连，电阻R8 的另一端同时与电容C6的一端、电容C7的一端、电阻R9的一端以及一号放大器U4的输出端
代理人 宋诗非
(51)Int .Cl . F16K 15/00(2006 .01) F16K 31/04(2006 .01)
(10)授权公告号 CN 209262329 U (45)授权公告日 2019.08.16
( 54 )实用新型名称 一种智能电动止逆阀的阀片旋转控制装置
( 57 )摘要 一种智能电 动止逆阀的阀 片旋转控制装置 ，
涉及一种电 动止逆阀 ，为了解决现有的止逆阀的 阀片由于油垢粘连导致吸烟机的风力无法吹开 阀片以及导致阀片无法关闭的问题。本新型的电 路保护盒固定在阀体上 ；电 机固定在电 路保护盒 内部 ，其旋转 轴与转动轴刚性连接 ；转动轴与阀 片刚性连接 ；多功能 插头的 正面为公接头 ，多功 能插头背面为母接头；公接头与220V市电的供电 插座 相连 ，母接头与吸 烟机的 供电 插头 相连 ；限 位块固定在电机旋转轴的侧壁上，在限位块随着 电 机旋转 轴旋转时分 别与第一限 位片 和第二限 位片接触 ；驱 动电 路 与多功能 插头连接 ；驱 动电 路为电机提供驱动信号。有益效果为不会出现由 于油垢粘连导致阀片无法开合的问题，适用于止 逆阀阀片的旋转控制。
连接，电容C10的另一端接地； 电阻R13的另一端与三极管Q的基极相连； 三极管Q的发射极接地； 三极管Q的集电极同时与二极管D3的阳极以及继电器K感应线圈的一端相连； 继电器K感应线圈的另一端同时与二极管D3的阴极以及电源电路的VOUT输出端相连； 继电器K的公共接线端与220V市电的零线相连； 继电器K的常闭触点为N1； 继电器K的常开触点为N2； 所述电机连接电路包括单刀双掷开关S和电容C11； 单刀双掷开关S的公共接线端与220V市电的火线相连； 单刀双掷开关S的常闭触点为b； 单刀双掷开关S的常开触点为a； 所述单刀双掷开关S与继电器K的开关联动； 电 容C11的 一端同 时 与继电 器K的 常闭 触点N1 、单 刀双掷开关 S的 常开触点a以 及电 机
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920034843 .1
(22)申请日 2019 .01 .09
(73)专利权人 邹仕梅 地址 150000 黑龙江省哈尔滨市道里区群 力保利城三期9栋三单元401
(72)发明人 邹仕梅 仲敏维
(74)专利代理机构 哈尔滨市松花江专利商标事 务所 23109
2
CN 209262329 U
权 利 要 求 书
2/2 页
相连； 一号放大器U4的电源正极供电端与电源电路的VCC输出端相连； 一号放大器U4的电源负极供电端同时与电阻R7的另一端、电容C6的另一端以及电容C7
的另一端相连，并接地； 电阻R9的另一端同时与电阻R10的 路的 VCC输出端 相连 ，电 阻 R11的 另一端同 时 与电 阻 R1 2的 一
