机房动环监测解决方案
机房动环监测解决方案
国际
ISO 17799 资讯安全规范
ISO / IEC 17799 ：采用英国标准组织 BSI —— S7799的第一部份，进行修改而成，由国际资讯系統 控制协会制定，并于2000年12月在东京会议通过；标 准中重点强调了“实体环境安全”的要求，以后该标 准被众多国家所采用。
国内
1985年机房标准无法适应现有机房的安全要求
监控内容: 温度设定值、湿度设定值、空调运行状态、压缩机运行时间加热器运行状态、制冷 器运行状态、除湿器运行状态、加湿器运行状态、温湿度变化曲线图、压缩机高压 报警、压缩机低压报警、空调漏水报警、温湿度过高报警、温湿度过低报警、加湿 器故障报警、主风扇过载报警、加湿器缺水报警、滤网堵塞报警等。
控制部分：空调的远程开机、关机。
2006-2007年新的机房标准:1。线材阻燃标准 2。机房统一监控
X X
485XBiblioteka 软485模块件
数
工
485总线
据 采
控
总
集
机
因造为成因造线 卡因造因采节排为成为成为集点查节信节故网报增困点号点障络警多难增衰增点故中多减多多障断
=
电源
箱
485协议转换Y器 K-NMS2036
GSM天线
YK-EM2036前面板示意图
server 。 整套动力环境监控系统采用B/S架构设计。 强大的智能联动功能 。 支持远程布防、撤防操作。
技术核心
工控机 主软件 协议转换器 数据采集器 子软件
+ = 传感器 传统的环境系统
=
+ = 传感器 现代的环境系统
常用附属配件介绍
技术参数
物理尺寸3.0×9.0×3.0（cm） 提供状态提示灯，外置电源(电源输出DC12V 1A) 功耗：<5W 红外载波频率：38KHz 启动重试次数：4次 工作温度：0℃-40℃ 工作湿度：10%到95%RH无凝结 安装方式：壁挂式 重量：0.4kg
机房动环监控系统解决方案
机房动环监控系统解决方案篇一：多机房动环监测解决方案多机房动环监测解决方案一、项目背景随着信息化管理程度越来越高，许多企事业单位的计算机机房不止一个，节点分布相对较多，数据信息交互量较大。
针对用户的不同的管理机制，如各机房管理人员独立管理本地机房，中心机房管理员只对各分机房的部分信息进行收集、分析和统计，从而减轻中心机房的繁琐的管理压力。
二、解决方案针对上述存在的问题，星锋航推出多机房环境集中管理系统，实行多机房分布式集中管理，用于行业用户对不同地域的多个机房实现统一监控和无人值守管理。
星锋航设备通过分散监控、集中统计的手段，实现对分布式机房设备的统一监控管理，实现了机房管理的多样化、智能化、自动化、图形化，充分保证各个机房管理的独立性，将整个单位的机房管理化繁为简、化整为零且又通过单位内部网络最终汇聚为一体。
如图：三、方案特点本设计在各个机房都设有系统平台服务器，分布在各地的机房内部设备的实时数据上传至本地服务器进行存储、分析、统计，各机房独立管理。
中心机房系统平台设立信息接口，可接收下级各节点的报警信息等数据。
分布式管理：各地机房相对独立，形成一个完整的管理系统，用户可以查看、统计、备份本地机房监控的所有数据。
集中监控：分布在各地的多个机房各种动力设备、环境设备及系统的状态信息、报警信息、图像信息等进行完整地集中监控，实现了跨区域集中监控管理。
高可靠性：系统采用模块化设计，充分保证系统在扩容、升级时系统可无间断安全运行，即在系统运行状态下进行修改与维护。
远程管理：管理者可通过任意终端方便地远程查看各机房内设备、系统的运行状况。
日志管理：系统自动对操作人员、操作内容、操作时间、故障点、故障内容、故障处理、时间等信息进行完整地记录，可供查询和事故追忆。
安全管理：系统可对管理和使用者分配不同的操作使用权限，防止系统信息泄露和被非授权人员所干扰。
系统还增加了防火墙设置，管理更安全。
辅助分析：系统可根据需要对各设备、系统的运行状态提供实时曲线和历史曲线，方便管理者借助图形手段，直观分析系统运行状况。

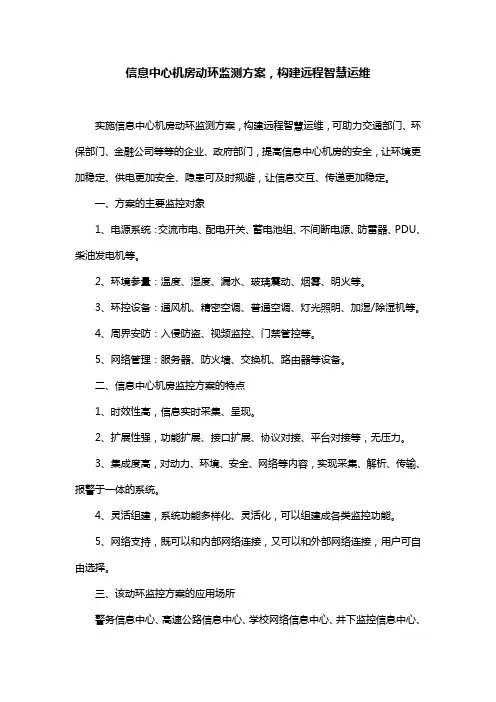

信息中心机房动环监测方案,构建远程智慧运维
信息中心机房动环监测方案，构建远程智慧运维
实施信息中心机房动环监测方案，构建远程智慧运维，可助力交通部门、环保部门、金融公司等等的企业、政府部门，提高信息中心机房的安全，让环境更加稳定、供电更加安全、隐患可及时规避，让信息交互、传递更加稳定。
一、方案的主要监控对象
1、电源系统：交流市电、配电开关、蓄电池组、不间断电源、防雷器、PDU、柴油发电机等。
2、环境参量：温度、湿度、漏水、玻璃震动、烟雾、明火等。
3、环控设备：通风机、精密空调、普通空调、灯光照明、加湿/除湿机等。
4、周界安防：入侵防盗、视频监控、门禁管控等。
5、网络管理：服务器、防火墙、交换机、路由器等设备。
二、信息中心机房监控方案的特点
1、时效性高，信息实时采集、呈现。
2、扩展性强，功能扩展、接口扩展、协议对接、平台对接等，无压力。
3、集成度高，对动力、环境、安全、网络等内容，实现采集、解析、传输、报警于一体的系统。
4、灵活组建，系统功能多样化、灵活化，可以组建成各类监控功能。
5、网络支持，既可以和内部网络连接，又可以和外部网络连接，用户可自由选择。
三、该动环监控方案的应用场所
警务信息中心、高速公路信息中心、学校网络信息中心、井下监控信息中心、
隧道监控信息中心、环保监控中心、金融信息中心、网络信息中心、新闻信息中心、农业信息中心、医院信息中心等等。
信息中心机房动环监测方案是一种综合、直观、实时的方案，专用在信息中心机房项目当中，为用户实现机房各项指标的动态监控，达到高度整合集中监控、故障告警、预防故障、指导快速排障的效果，有利于提高机房整体安全管理、调控水平。
机房动力环境监控解方案
机房动力环境监控解方案1、UPS与电池管理经常出现哪些问题？UPS的逆变器超温、输出负载过载、逆变器故障从而造成UPS转旁路工作,由市电直接给后面的负载如服务器、网络设备等进行供电，而传统的管理方式没有办法及时获取到UPS的工作状况，此时一旦发生市电断电，将会造成服务器、网络设备异常宕机、从而造成网点异常断电的电力事故。
1）事实表明50％以上的UPS故障都是电池故障所造成的，UPS的电池容量不足、电池故障、电池电压低从而造成UPS保护关机。
电池组是UPS能够持续进行电力供应的保障，电池质量是否稳定是保障UPS正常工作的核心之一，而UPS的电池长时间处于一种浮充状态、小电流放电、短时间放电的供电环境中，UPS的电池极为容易出现异常，而此时一旦市电故障本来可以持续工作4小时的电池，此时只能够工作2小时或者1小时就已经到了电池的截止保护状态(电池电压低），UPS直接关闭输出。
然而由于UPS阀控式铅酸蓄电池的特殊密封结构，造成传统的管理方式没有办法及时发现相关问题，而因此无法采取相应的应急措施，继而转变为网点异常断电的电力事故。
2）计划性停电：限电、检修、维护、系统改造；故障停电：超负荷、供电线路和设备故障；自然停电：地震、水灾、台风、雷电、火灾。
这些问题都会导致市电中断，由电池供电，但无法掌握电池的容量，容易导致电池电量低而导致机器非法关机……2、配电柜管理的问题？由于缺乏对配电系统的有效监测，由于负载分配不均导致跳闸甚至短路的电源事故时有发生。
能避免跳闸的发生和轻松地完善负载的分配吗？3、机房环境存在的问题？传统的管理方式无法获取到环境参数的情况，因此无法为后续对网点的改良提供应有的依据。
如何对机房的温度进行有效的监测，成了机房管理员最头痛的问题；如何能远程及时掌握机房环境情况呢？1）温度问题随着负载的不断增加，散热问题日渐成为机房的头号杀手， UPS周边温湿度环境，对UPS的工作效率及工作质量有非常密切的关系。

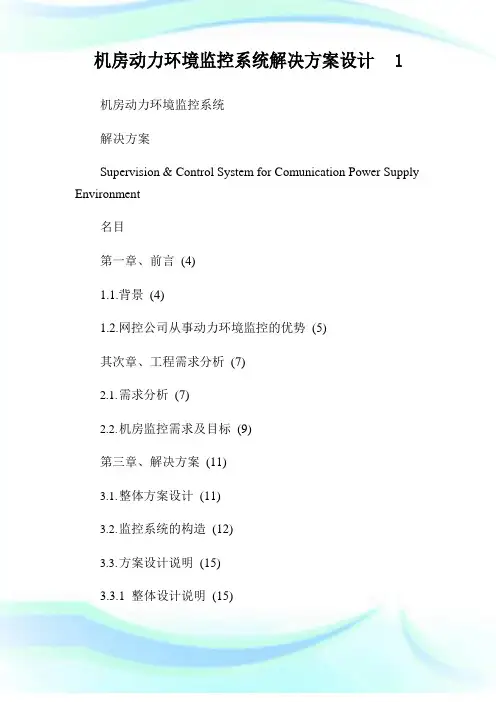

机房动力环境监控系统解决方案设计篇
机房动力环境监控系统解决方案设计1机房动力环境监控系统解决方案Supervision & Control System for Comunication Power Supply Environment名目第一章、前言(4)1.1.背景(4)1.2.网控公司从事动力环境监控的优势(5)其次章、工程需求分析(7)2.1.需求分析(7)2.2.机房监控需求及目标(9)第三章、解决方案(11)3.1.整体方案设计(11)3.2.监控系统的构造(12)3.3.方案设计说明(15)3.3.1整体设计说明(15)3.3.2产品优势(16)3.4.系统各功能模块解决方案(18)3.4.1配电系统监测(18)3.4.2智能设备监测系统(20)3.4.3环境系统检测(22)3.4.4门禁系统功能(24)3.4.5监控中心平台(26)第四章、主要产品功能介绍(29)4.1.监控主机(29)4.2.机房环境监控(30)4.3.机房动力监控系统(31)4.4.机房智能设备监控(32)4.5.门禁系统(33)4.6.中心监控软件GNC-M ANAGER(36) 4.6.1GNC-Manager 软件(37)4.6.2功能特点(38)4.6.3主要功能介绍(39)4.6.4软件的主操作界面例如(42)4.6.5告警通知系统(55)第五章、方案总结(57)第一章、前言1.1.背景随着现代化进程的推动，各行业对各类信息系统的依靠性日益提高，计算机系统已成为业务系统的重要组成局部，其数量与日俱增，配套的环境设备也日益增多。
机房的环境设备〔如供配电系统、UPS 电源、空调、消防系统、保安系统等〕必需时时刻刻为计算机系统供给正常的运行环境。
一旦机房环境设备消灭故障，就会影响计算机系统运行，对数据传输、存储及系统运行的牢靠性构成威逼，如果事故严峻又不能准时处理，就可能损坏硬件设备，造成严峻的经济损失和信息流失。
现有的政府、电力、银行、证券、海关等需要实时数据处理的单位，机房治理更显得极为重要，一旦系统故障，造成的经济损失更是不行估量。

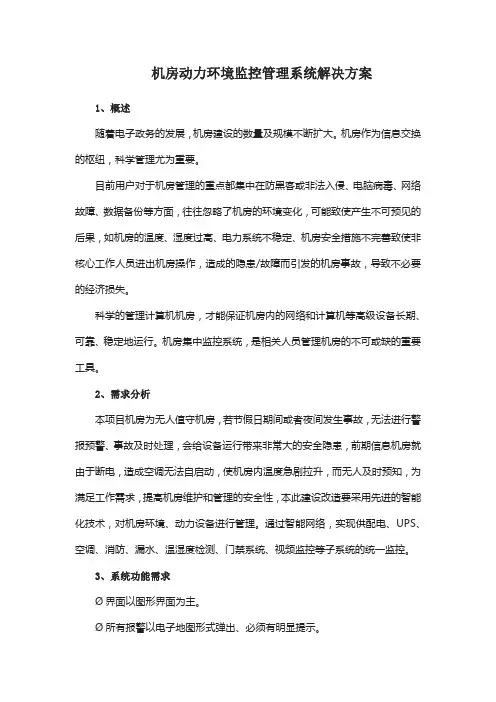

机房动力环境监控管理系统解决方案
机房动力环境监控管理系统解决方案1、概述随着电子政务的发展，机房建设的数量及规模不断扩大。
机房作为信息交换的枢纽，科学管理尤为重要。
目前用户对于机房管理的重点都集中在防黑客或非法入侵、电脑病毒、网络故障、数据备份等方面，往往忽略了机房的环境变化，可能致使产生不可预见的后果，如机房的温度、湿度过高、电力系统不稳定、机房安全措施不完善致使非核心工作人员进出机房操作，造成的隐患/故障而引发的机房事故，导致不必要的经济损失。
科学的管理计算机机房，才能保证机房内的网络和计算机等高级设备长期、可靠、稳定地运行。
机房集中监控系统，是相关人员管理机房的不可或缺的重要工具。
2、需求分析本项目机房为无人值守机房，若节假日期间或者夜间发生事故，无法进行警报预警、事故及时处理，会给设备运行带来非常大的安全隐患，前期信息机房就由于断电，造成空调无法自启动，使机房内温度急剧拉升，而无人及时预知，为满足工作需求，提高机房维护和管理的安全性，本此建设改造要采用先进的智能化技术，对机房环境、动力设备进行管理。
通过智能网络，实现供配电、UPS、空调、消防、漏水、温湿度检测、门禁系统、视频监控等子系统的统一监控。
3、系统功能需求Ø界面以图形界面为主。
Ø所有报警以电子地图形式弹出、必须有明显提示。
Ø报警可以根据重要级别将同时发生的报警排序处理，并可以将不同的报警内容选择设定为语音报警、短信报警或电话语音报警等。
Ø要求动画界面仿真设备运行。
Ø要求在电子地图的实际位置显示温湿度值。
Ø要求同时不低于50个网络用户连接，远程数据刷新速率不大于1S。
Ø要求系统必须为中文开发及编辑系统，简单易学易用。
Ø要求对机房各系统提供的监控数据进行实时报警、保存和事后分析。
Ø要求提供标准的SNMP服务、OPC服务和BACnet接口，以便将来与楼控或其他系统接口。
Ø要求系统提供一个完备的二次开发平台，开发人员可以嵌入各种windows控件，可以用标准的脚本语言对功能进行任意扩充。
机房动环监测系统解决方案
日志报表
• 系统具有自动报表功能 • 支持自定义时间节点输出日志
报表 • 系统支持把报表记录导出成
excel文件，方便管理人员使 用 • 系统支持报警以曲线方式查看
移动端管理
近年来为满足不同用户需求，便于 机房监控系统的管理，我司推出2 种移动端管理方式分别是手机APP 和微信。 • 支持实时数据查询 • 支持历史数据查询 • 支持报警推送 • 部分设备支持远程控制
06 多样化报警
系统支持微信，手机APP，短信，电 话，声光，邮件等多种报警方式。
嵌入式主机
1. 接口丰富：内置开关量、模拟量、RS485、RS-232、红外等多种常用接口，适 配各类设备。
2. 接线端子：接线端子有接线柱及RJ45等。 3. 总线配电：大功率电源输出能力，支持总
中油碧辟服务项目运维服务方案 线式，向各类传感器集中供电。 4. 内置报警：支持内置4G报警模块，用来发 送短信及拨打电话。 5. 看门狗设计：防宕机看门狗设计。
• 支持短信、微信、电话、声光、 邮件等多样化告警；
• 支持3个报警等级，15个报警 优先级的设置；
• 支持工班轮班派遣报警设置 • 支持一键过滤告警； • 自定义告警阈值； • 支持一键撤布防；
智能联动
通过设定联动逻辑（设定一些事件触发条件），当满足这些条件时，系统会自动执行某个动作，方便实现不同 子系统的联动。如：当火警发生时，监控系统自动联动空调进行远程停机，同时联动门禁系统开启所有门。
UPS监控系统
通过UPS的智能接口，系统可以实 时地监视UPS整流器、逆变器、电 池（电池健康检测，含电压电流等 数值）旁路、负载等各部分的运行 状态与参数。
蓄电池监控系统
通过系统，监控电池单体电压、内 阻，监测电池组的总电压、总电流 和表面温度，估算电池组容量等参 数。
机房动力环境监控系统解决方案
机房动力环境监控系统解决方案一、系统的基本功能和特点1.温湿度监控：系统能够对机房内的温湿度进行实时监控，通过传感器实时采集环境数据，并将数据进行存储和分析。
当温度或湿度超过预设阈值时，系统会及时发送警报通知机房管理人员。
2.电力监控：系统能够对机房内的电力参数进行实时监控，包括电压、电流、功率等。
当电力参数异常或超出设定范围时，系统会发出警报，并可以进行自动切换或断电保护，保证机房设备的安全运行。
3.空调监控：系统能够对机房内的空调运行情况进行监控。
通过实时采集空调温度、功率、能效等数据，并对其进行分析和存储，可以帮助机房管理人员及时了解空调的工作状态，提供维护保养的依据。
4.智能报警功能：系统配备了智能报警功能，当机房内出现温度异常、电力故障、空调故障等情况时，系统会自动发出报警，同时将报警信息发送给机房管理人员，以便他们及时采取措施来解决问题。
5.远程监控和管理：系统支持远程监控和管理，机房管理人员可以通过云平台或移动APP实时查看机房的环境状况，进行设备状态的监控和操作，比如远程开启或关闭空调。
这样，即使不在机房现场，管理人员也能随时随地监控和管理机房，确保机房的正常运行。
二、系统的具体实施方案1.选用合适的监控设备：选择符合机房需求的监控设备，如温湿度传感器、电力监控设备、空调监控设备等。
这些设备应具有高精度、高稳定性的特点，并能够与监控系统进行良好的兼容。
2.建设监控平台：搭建机房动力环境监控系统的数据库和服务器，构建监控平台。
该平台应具备数据存储和分析、报警处理、远程管理等功能。
3.安装监控设备和传感器：根据机房的实际情况，合理布置和安装温湿度传感器、电力监控设备和空调监控设备。
确保监控设备能够全面覆盖机房各个角落，并准确采集环境数据。
4.配置监控系统：在监控平台中配置监控系统参数，包括温湿度阈值设定、电力参数设定、报警规则设定等。
这样系统就可以根据用户需求进行实时监控和报警处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
未安装 80%
市场份额
国外 15%
国内 5%
未安装 70%
国外 15%
YK10%
国内 5%
2008年
2015年
市电
UPS
UPS
市电
UPS
温 度 电 压
UPS
市电
UPS 停止工作
温 度 电 压
UPS
25 258
摄 氏 度 摄 氏 度
号输出，4组 控制输出）
短信报警 电话报警
单体机房系统图
异地远程集中监控
技术特点
采用标准19`` 1U机位机架式设计，方便安装摆放。 支持短信查询监控各项详细信息的功能。 所有前端传感器、智能通讯设备与动力环境监控主机必须直接互联。 根据全球IT发展趋势,动力环境监控系统主机必须采用嵌入式模块化设计。 为保证系统的稳定运行，适应全球安全标准,必须采用嵌入式系统，支持http
监控实现：精密空调是智能型的设备，其自带智能监控接口，通过设置不同的通讯地址，以满 足对精密空调的集中管理、监测。监控主机通过设备地址的不同来区分是哪一台空 调，可以对每台精密空调进行参数查询和控制。
监控性能: 监测空调机运行状态，故障时进行报 警。能够实现空调的制冷器运行状态、压缩 机高压故障、过滤网阻塞等的监测与报 警，可以通过本监控系统在远端监控室内控 制空调机的启、停。此外，能够实时显示并保存各空调通讯协议所提供的能远程监 测的运行参数、各部件状态及报况。
监控性能：实时显示并保存各UPS通讯协议所提供的能远程监测的运行参数和各部件状态。实 时判断UPS的部件是否发生报警，当UPS的某部件发生故障或越限时，监控主系 统发出报警。
监控内容: 实时参数：输入电压、输入频率、输入电流、输出电压、输出频率、输出电流、输 出功率、机箱温度、电池电压、电池充电程度（后备时间）等；
动环监测系统解决方案
机房安全
● 防火墙 ● 备份 ● 虚拟专用网络 ● 病毒防御
安全么？ ● 邮件安全 ● 入侵检测 ● 文件过滤
事 件 次 数 （ 次 ）
5000
2000年
资 金 损 失 （ 亿 ）
60
2000年
110000
2008年 年份
500
2008年 年份
告急
1。因机房运行环境的问 题造成数据中心安全 事件的数量急剧增多
2006-2007年新的机房标准:1。线材阻燃标准 2。机房统一监控
X X
485
X
软
485模块
件
数
工
485总线
据 采
控
总
集
机
因造为成因造线 卡因造因采节排为成为成为集点查节信节故网报增困点号点障络警多难增衰增点故中多减多多障断
=
电源
箱
485协议转换Y器 K-NM36前面板示意图
停止工作
机房环境安全
1 UPS监控系统 2 空调监控系统 3 温湿监控系统 4 配电监测系统 5 防雷监控系统 6 漏水监控系统 7 消防监控系统 8 门禁监控系统 ９ 视频监控系统
串口通讯 模拟量通讯 开关量通讯 网络通讯
UPS监控系统
监控对象：对机房内的UPS主机进行实时检测。
监控实现：UPS自带通信口经RS485 总线直接连接到监控主机的通讯串口上。监控主机可以 查询UPS的各种工作状态、参数和报警信息。
布防/撤防指示灯
电源开关
电源/GSM网络/ 系统状态指示灯
报警状态指示灯
220V电源 输入
YK-EM2036背板示意图
交换机
8路，1-5V、4-20mA
温湿度传感器 烟雾探测器 数位电表
INTERNET
UPS
精密空调
2路RS232 8路RS485
控制输出接口
漏水侦测器 红外探测器 （1路报警警
8路开关量
监控性能：实时显示并保存各配电柜总进线的各监测参数的数值，实时显示并保存各被监测开 关的工作状态。设定电压、电流的上限值与下限值，当监测的电压或电流超过设定 的允许值时，系统诊断为有故障（报警）事件发生，监控主系统发出报警。
实时参数：实时监测配电柜主进线的相电压、相电流、相功率、频率、功率因素等。
开关状态：监测配电柜内重要开关的工作状态。
server 。 整套动力环境监控系统采用B/S架构设计。 强大的智能联动功能 。 支持远程布防、撤防操作。
技术核心
工控机 主软件 协议转换器 数据采集器 子软件
+ = 传感器 传统的环境系统
=
+ = 传感器 现代的环境系统
常用附属配件介绍
技术参数
物理尺寸3.0×9.0×3.0（cm） 提供状态提示灯，外置电源(电源输出DC12V 1A) 功耗：<5W 红外载波频率：38KHz 启动重试次数：4次 工作温度：0℃-40℃ 工作湿度：10%到95%RH无凝结 安装方式：壁挂式 重量：0.4kg
国际
ISO 17799 资讯安全规范
ISO / IEC 17799 ：采用英国标准组织 BSI —— S7799的第一部份，进行修改而成，由国际资讯系統 控制协会制定，并于2000年12月在东京会议通过；标 准中重点强调了“实体环境安全”的要求，以后该标 准被众多国家所采用。
国内
1985年机房标准无法适应现有机房的安全要求
配电监控系统
监控对象：对机房内的供配电系统的电质量和重要开关状态进行实时监测。
监控实现：在配电柜中安装一台数位电表
A。市电参数 市电参数通过安装智能数位电表实现监测
B。开关状态检测 ① 不能提供节点信号的开关 对于不能输出节点信号的开关，采用在开关输出端进行电压监测方式进行。 ② 能输出节点信号的开关
工作状态：旁路工作状态、在线状态、电池供电状态、电池充电状态等；
报警信息：输入越限报警、输出过载报警、电池异常报警、整流器故障报警、逆变器故障报警 等。
注意： UPS监测的内容需根据UPS所提供的协议而略有变化，上面的内容只作参考。UPS 一般不进行远程关机控制，以免发生意外。
空调监控系统
监控对象：对机房内精密空调进行实时监测。
监控内容: 温度设定值、湿度设定值、空调运行状态、压缩机运行时间加热器运行状态、制冷 器运行状态、除湿器运行状态、加湿器运行状态、温湿度变化曲线图、压缩机高压 报警、压缩机低压报警、空调漏水报警、温湿度过高报警、温湿度过低报警、加湿 器故障报警、主风扇过载报警、加湿器缺水报警、滤网堵塞报警等。
控制部分：空调的远程开机、关机。
