光纤通信系统中的信号传输与性能分析
光纤通信网络中的信号传输与噪音干扰分析
光纤通信网络中的信号传输与噪音干扰分析引言：随着科技的不断发展，光纤通信网络成为了现代通信中的重要组成部分。
其高速、大容量、低延迟等优势使得光纤通信成为了传输信息的首选方式之一。
然而，在光纤通信中，信号传输与噪音干扰一直是亟待解决的关键问题。
本文将着重探讨光纤通信网络中信号传输的原理以及噪音干扰的来源和对通信质量的影响，并提出相应的解决方案。
一、光纤通信网络中信号传输的原理光纤通信网络是通过携带光信号进行信息传输的。
光信号通过光纤内的光纤芯传播，而光纤芯是由高折射率的材料构成，被低折射率的护套包覆。
在光信号传输过程中，主要涉及两个基本原理。
首先，光的全反射原理使得光信号可以在光纤内部沿着芯线无损耗地传播。
当光信号由高折射率的光纤芯射入到低折射率的护套时，由于折射率的不同，光信号会完全被反射回光纤内部，实现信号的传输。
其次，光的多路复用原理使得光纤网络能够同时传输多个信号。
光的多路复用是指将多个不同的信息信号通过光的特性，在不同的频率上进行传输，然后在接收端进行解复用，以达到同时传输多个信号的目的。
二、噪音干扰的来源与对通信质量的影响在光纤通信网络中，噪音干扰是指信号传输过程中由于各种外界因素导致的信号受损或失真的现象。
常见的噪音干扰来源有以下几种：1. 环境噪音干扰：环境中存在的光源，如太阳光、灯光等，会产生背景光噪声，影响光信号的强度和清晰度。
2. 多径传播引起的间接干扰：由于传输距离长或传输路径中存在弯曲、扭曲等情况，光信号会经历多次反射、折射等，并引起失真现象。
3. 光纤质量问题：光纤材料的纯度、折射率等因素会影响信号传输的品质，不良的光纤质量会导致信号衰减、跳变等问题。
4. 设备噪音干扰：光纤通信系统中的光发射器、接收器等设备本身会产生热噪声、散弹噪声等干扰信号。
噪音干扰对光纤通信网络的质量和性能产生重大影响。
它会导致信号衰减、失真、延迟增加等问题，从而降低网络的传输速率和可靠性。
因此，准确分析噪音干扰的原因和影响是解决通信质量问题的关键。
光纤通信系统的性能分析及优化
光纤通信系统的性能分析及优化光纤通信是现代信息传输的重要方式，它以其高速率、低衰减等优势成为大规模通信的重要手段。
随着社会的发展，人们对通信带宽的要求不断提高，光纤通信系统的性能优化越来越受到人们的重视。
本文将分析光纤通信系统的性能问题并提出优化方案。
一、光纤通信系统的性能问题光纤通信系统的性能问题主要表现在以下几个方面：1. 带宽不足：随着数据量的不断增长，通信带宽需要不断提高。
传统的光纤通信系统存在带宽不足的问题，限制了其应用范围。
2. 抗噪声能力弱：光纤通信系统受到的干扰和噪声很容易导致通信品质下降。
在高速率、远距离的传输中，光纤通信系统的抗噪声能力需要得到提高。
3. 衰减问题：由于光纤的信号传输距离有限，信号的强度会随着传输距离的增加而衰减。
光纤通信系统需要解决信号衰减问题，以保证通信质量。
4. 价格过高：高速率、高质量的光纤通信系统价格较高，造成了一定的门槛，限制了其在大众市场的应用。
以上问题都限制了光纤通信系统的应用范围和发展前景。
因此，必须对光纤通信系统进行性能优化，以满足人们日益增长的通信需求。
二、光纤通信系统的性能优化为了解决光纤通信系统的性能问题，可以从以下几个方面对其进行优化：1. 带宽扩充：增加光纤通信系统的带宽是提高通信速率的重要手段。
可以采用多波长复用技术来扩大通信带宽。
此外，可以采用更高级别的光纤、更优化的线路拓扑等方式来提高带宽。
2. 抗噪声能力提高：光纤通信系统的抗噪声能力提高可以通过增加发射功率、优化光纤的传输介质、升级光纤接口等方式来实现。
此外，可以通过改进检测技术、增强硬件设备的抗干扰能力等方式来提高抗噪声能力。
3. 衰减问题解决：衰减问题的解决可以通过加强信号的增强、使用更好的光纤绝缘材料及光纤护套材料、优化光缆的敷设等方式来实现。
4. 价格降低：价格降低可以通过增加生产规模、使用更先进的工艺技术、提高设备的智能化程度等方式来实现。
三、结语光纤通信系统的性能优化是解决其应用范围和发展问题的关键。
光纤通信网络的拓扑结构与传输性能分析
光纤通信网络的拓扑结构与传输性能分析光纤通信网络是目前通信领域中最常用的传输媒介之一，不仅具有高速、大容量的优势，而且具备低损耗、长距离传输的特点。
在光纤通信网络中，拓扑结构和传输性能是两个关键因素。
本文将对光纤通信网络的拓扑结构与传输性能进行分析，并探讨其对网络传输的影响。
一、光纤通信网络的拓扑结构光纤通信网络的拓扑结构可以影响网络的可靠性、可扩展性和传输效率。
常见的光纤通信网络拓扑结构包括星型、环形、网状和总线等。
1. 星型拓扑结构星型拓扑结构是光纤通信网络中最常见的结构之一。
在该结构中，中心节点连接多个外围节点，外围节点之间没有直接连接。
该结构具备以下优点：易于管理、容易扩展、故障隔离能力强。
然而，星型拓扑结构也存在一些局限，例如中心节点故障会导致整个网络中断。
2. 环形拓扑结构环形拓扑结构是将网络中的节点按照环的形式相互连接而形成的一种结构。
在该结构中，任意两个节点之间都有直接连接。
环形拓扑结构的优势在于：节点连接方式简单、具备较好的传输性能。
然而，环形拓扑结构也存在一些不足，例如节点故障容易导致信号传输中断、拓展性较差。
3. 网状拓扑结构网状拓扑结构是一种多对多的连接方式，所有节点都直接相连。
该结构具备较好的传输容量和冗余性，可以提供高度可靠的网络连接。
然而，网状拓扑结构的不足在于：连接复杂度高、扩展性差。
同时，网状结构中节点之间的物理距离较长，可能导致传输延迟增加。
4. 总线拓扑结构总线拓扑结构是将所有节点连接在一条通信线上的结构。
该结构具有简单、易于维护的优势。
然而，在总线拓扑中，节点间共享同一条传输线，因此传输容量受限。
同时，网络中任何一个节点故障都会导致整个网络中断。
综上所述，不同的光纤通信网络拓扑结构具有各自的优缺点，应根据具体需求选择合适的拓扑结构。
二、光纤通信网络的传输性能分析光纤通信网络的传输性能可以通过多个指标来评估，包括传输距离、带宽、时延、稳定性等。
1. 传输距离光纤通信网络具有较长的传输距离，通常可以达到数十公里甚至上百公里。
光纤信号传输实验报告
光纤信号传输实验报告光纤信号传输实验报告引言：随着科技的不断进步，光纤通信作为一种高速、大容量、低损耗的传输方式，已经成为现代通信领域的重要组成部分。
本实验旨在通过搭建光纤传输系统，探究光纤信号传输的原理和性能。
一、实验目的本实验的主要目的有三点：1.了解光纤传输的基本原理和结构；2.掌握光纤传输系统的搭建和调试方法；3.研究光纤传输的性能指标，如传输距离、带宽等。
二、实验器材和原理1.实验器材：本实验所需的器材包括：光纤、光纤收发器、光源、光功率计、信号发生器等。
2.实验原理：光纤传输是利用光的全内反射原理，将信息通过光的折射和反射在光纤中传输的技术。
光纤由芯和包层组成，芯是光信号传输的主要通道，包层则用于保护和引导光信号。
光纤传输的基本原理是利用光的全内反射现象，当光线从光纤的一端入射时，当入射角小于临界角时，光线会发生全内反射，从而沿着光纤传输。
光纤传输的距离和传输质量受到多种因素的影响，如光纤的损耗、色散、衰减等。
三、实验步骤1.搭建光纤传输系统：首先，将光纤收发器分别连接到光源和光功率计上，然后将光纤的一端连接到光纤收发器的发射端，另一端连接到接收端。
接下来，将信号发生器连接到光源上，通过调节信号发生器的频率和幅度，产生不同的信号。
2.调试光纤传输系统：通过调节光源和光功率计之间的距离，观察光功率计的读数变化，确定最佳传输距离。
同时，通过调节信号发生器的参数，观察信号的传输质量，如是否出现失真、噪声等现象。
3.测量光纤传输性能：利用光功率计测量光纤传输系统的光功率损耗，通过改变传输距离和光纤的类型，比较不同条件下的光功率损耗情况。
此外，还可以利用频谱分析仪测量光纤传输的带宽，了解光纤传输系统的传输能力。
四、实验结果与分析通过实验，我们得到了以下结果：1.在调试光纤传输系统时，我们发现光功率计的读数随着光源和光功率计之间的距离增加而减小，当距离过远时，光功率计无法读取到信号，说明光纤传输存在传输距离限制。
第04章 SDH光传输系统及其性能分析
图 4 2 单 节 点 环 形 网 的 互 连 -
(2) 多节点互连 多节点互连
所谓多节点互连方式是指通过一个以 上的节点来完成两个环网之间的互连， 上的节点来完成两个环网之间的互连，如 所示。 图4-3所示。图中给出两种最简单的双节点 所示 互连方式。 互连方式。这样两个环间的业务互连就存 在一个以上的路径， 在一个以上的路径，因而即使某一互连路 径上的设备出现故障， 径上的设备出现故障，也可以利用迂回路 由完成互通，从而保证了业务的安全性。 由完成互通，从而保证了业务的安全性。 但与单节点互连方式相比一次性投资成本 较高。 较高。
图4-6 假设参考数字连接组成图
2.假设参考数字链路（通道） 2.假设参考数字链路（通道） 假设参考数字链路
把HRX中的两个相邻交换点的数字配 中的两个相邻交换点的数字配 线架间所有的传输系统、复接、分接设备 线架间所有的传输系统、复接、 等各种传输单元（不包括交换），用假设 等各种传输单元（不包括交换），用假设 ）， 参考数字链路（HRDL）表示。 参考数字链路（ ）表示。
（2） 色散受限系统
光纤自身存在色散，即材料色散、 光纤自身存在色散，即材料色散、波 导色散和模式色散。对于单模光纤， 导色散和模式色散。对于单模光纤，因为 仅存在一个传输模， 仅存在一个传输模，故单模光纤只包括材 料色散和波导色散。 料色散和波导色散。 比较重要的有三类，即码间干扰、 比较重要的有三类，即码间干扰、模 分配噪声和啁啾声。在此， 分配噪声和啁啾声。在此，重点讨论由这 三种因素造成的对系统中继距离的限制。 三种因素造成的对系统中继距离的限制。
光纤色散包括材料色散、 光纤色散包括材料色散、波导色散和 模式色散。 模式色散。前两种色散是由于信号不是由 单一频率而引起的， 单一频率而引起的，后一种色散是由于信 号不是单一模式而引起的。 号不是单一模式而引起的。 色散的程度用时延差表示： 色散的程度用时延差表示：不同速率 的信号，传输同样的距离， 的信号，传输同样的距离，所需的时间不 即各信号的时延不同， 同，即各信号的时延不同，这种时延上的 差别就称为时延差。时延差越大， 差别就称为时延差。时延差越大，色散就 越严重，信号传输距离越短。 越严重，信号传输距离越短。时延差的单 位是ps/(kmnm) 。 位是

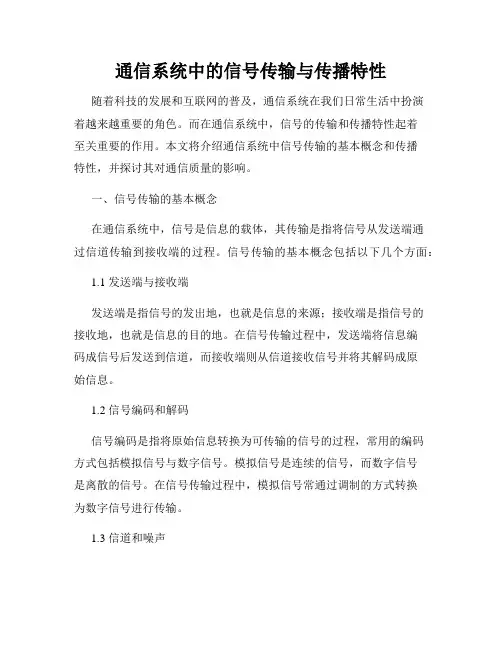

通信系统中的信号传输与传播特性
通信系统中的信号传输与传播特性随着科技的发展和互联网的普及，通信系统在我们日常生活中扮演着越来越重要的角色。
而在通信系统中，信号的传输和传播特性起着至关重要的作用。
本文将介绍通信系统中信号传输的基本概念和传播特性，并探讨其对通信质量的影响。
一、信号传输的基本概念在通信系统中，信号是信息的载体，其传输是指将信号从发送端通过信道传输到接收端的过程。
信号传输的基本概念包括以下几个方面：1.1 发送端与接收端发送端是指信号的发出地，也就是信息的来源；接收端是指信号的接收地，也就是信息的目的地。
在信号传输过程中，发送端将信息编码成信号后发送到信道，而接收端则从信道接收信号并将其解码成原始信息。
1.2 信号编码和解码信号编码是指将原始信息转换为可传输的信号的过程，常用的编码方式包括模拟信号与数字信号。
模拟信号是连续的信号，而数字信号是离散的信号。
在信号传输过程中，模拟信号常通过调制的方式转换为数字信号进行传输。
1.3 信道和噪声信道是指信号从发送端到接收端的传输媒介，可以是导线、光纤、无线电波等不同的媒介。
而噪声是指信号传输过程中产生的干扰信号，会对信号的质量产生影响。
为了保证信号传输的质量，需要采取一定的信号处理技术来降低噪声的影响。
二、信号传播特性信号在传输过程中会受到各种因素的影响，从而导致信号的失真和衰减。
因此，了解信号的传播特性对于优化通信系统的设计和性能提升具有重要意义。
以下是常见的信号传播特性：2.1 衰减信号在传输过程中会遇到各种衰减现象，如传输媒介的阻抗、传输距离和信号频率等因素会导致信号的衰减。
衰减会使信号的幅度减小，影响信号的可靠性和传输距离。
2.2 延迟信号在传输过程中会产生一定的传播延迟，即信号从发送端到接收端的时间间隔。
延迟会导致时序失真，影响信号的准确性和实时性。
在某些应用场景中，如实时语音通话和视频传输中，需要控制延迟在可接受的范围内。
2.3 多径效应多径效应是指信号在传播过程中由于经过不同路径导致的多次反射、散射和干涉等现象。
光纤通信系统性能测试与分析
光纤通信系统性能测试与分析光纤通信系统已经成为现代通信技术的主要手段，它的传输速度快，噪声小，抗干扰能力强，传输距离长等优点，让它在通信领域得到广泛的应用。
但是，由于光纤通信系统中的光信号易受外界影响，导致其受到各种噪声和失真的干扰，从而影响系统的传输性能，因此需要对光纤通信系统进行性能测试与分析。
光纤通信系统性能测试的流程光纤通信系统的性能测试应该包括以下几个方面：1. 光纤距离测试首先需要进行的是光纤距离测试，即确定信号传输的距离。
可以采用光时域反射仪（OTDR）等设备进行测试，将光发射到光纤中，然后测量光的反射信号和散射信号的时间延迟和强度，从而确定信号传输的距离。
2. 光信号质量测试随着光信号在光纤中传输，受到的污染、噪声和衰减将会使信号质量降低。
因此，需要对光信号的质量进行测试。
可采用眼测仪、光谱仪等设备来测试光信号的功率、波长、带宽、目标值等性能参数。
3. 光纤衰减测试光纤通信系统中的信号在传输的过程中，会受到光纤本身的损耗.为了保证光信号传输的正确性和质量，需要对光纤的衰减情况进行测试，常用的测试方法有使用光源和光功率计进行衰减测试和使用OTDR测试衰减。
4. 美化测试美化测试是对光信号在光纤中传输时产生的时域畸变情况进行测试。
时域畸变的主要原因是光信号在光纤中传输时出现的中心偏移、色散、时钟抖动等因素导致的。
可以使用光眼仪等设备来进行测试。
5. 稳定性测试稳定性测试是对光纤通信系统中的各种器件和设备在使用过程中的稳定性进行测试。
这个测试主要是测试设备的可靠性和稳定性。
光纤通信系统性能分析的方法进行了测试后，需要对测试结果进行分析，以确定光纤通信系统存在的问题，然后将其加以解决，从而提高光纤通信系统的性能。
1. 时间域分析通过对光信号在时域上的波形进行分析，可以获得关于光信号宽度、峰值等参数的信息,以及评估光通信系统的时域稳定性。
2. 功率谱密度分析通过对光信号在频域上的功率谱密度进行分析，可以获得关于光信号带宽、中心波长等参数的信息，从而判断光信号的频域稳定性。
光纤通信系统中的信号处理与传输技术
光纤通信系统中的信号处理与传输技术一、概述随着信息时代的来临，光纤通信系统已经成为了现代社会不可或缺的基础设施。
而在光纤通信系统中，信号处理与传输技术被广泛应用，起着至关重要的作用。
本文将针对信号处理与传输技术在光纤通信系统中的应用进行探讨。
二、光纤传输原理光纤通信系统的核心是光纤传输原理。
光纤具有高带宽、低损耗和抗干扰等优点，能够实现长距离、高速率的数据传输。
光纤通信系统中的信号传输需要光源产生光信号，并通过光纤传输到目的地。
在传输过程中，光信号的强度会随着距离的增加而衰减，因此需要信号处理技术对其进行补偿。
三、光纤信号处理技术1. 光放大器光放大器是光纤通信系统中常用的信号处理设备。
它能够增加传输信号的强度，提高光信号的传输距离。
目前，主要的光放大器有掺铒光纤放大器（EDFA）和拉曼光纤放大器（RFA）两种。
它们通过补充光信号的能量，使信号在传输过程中能够保持较高的强度。
2. 光分波器光分波器是光纤通信系统中用于分离和合并光信号的设备。
它能够根据光信号的波长进行分离，使得不同波长的光信号能够独立传输。
光分波器的应用能够提高光纤通信系统的灵活性和传输效率。
3. 光解复用器光解复用器是一种能够将多路光信号合并成一路光信号的设备。
它能够将多个波长的光信号合并到一条光纤中传输，提高了光纤通信系统的带宽利用率。
光解复用器在光纤通信系统中具有重要的作用，能够实现多业务的集成传输。
四、光纤信号传输技术1. 多路复用技术多路复用技术是一种将多个信号合并到一条传输通道中的技术。
在光纤通信系统中，采用波分复用（WDM）技术能够实现多个波长的光信号共享一条光纤进行传输。
这种技术有效地提高了光纤通信系统的传输容量和效率。
2. 调制技术调制技术是指将信息信号转换为光信号的过程。
常用的调制技术有振幅调制（AM）、频率调制（FM）和脉冲编码调制（PCM）等。
调制技术能够将信息信号转换为适合在光纤中传输的光信号，确保信息的可靠传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤通信系统中的信号传输与性能分
析
光纤通信已经成为现代通信领域的重要技术之一，其优势在于大带宽、低损耗、高信号质量等特点。
光纤通信系统中的信号传输与性能分析是确保信号能够准确、可靠地传输的关键步骤。
本文将重点讨论光纤通信系统中的信号传输过程以及性能分析方法。
光纤通信系统中的信号传输过程主要包括发射端的光源、调制器，光纤传输介质，接收端的接收器等关键组件。
在信号传输过程中，发射端的光源将电信号转换为光信号，经过调制器调制成不同的调制格式，然后通过光纤传输介质传输到接收端。
在接收端，接收器将接收到的光信号转换为电信号，并经过解调器解调得到原始信号。
在光纤通信系统中，光纤传输介质是信号传输中起到关键作用的部分。
光纤通信系统中通常采用单模光纤或多模光纤作为传输介质。
在信号传输过程中，光信号在光纤中传输时会发生衰减和色散等现象，这会导致信号强度减弱和时间延迟，进
而影响信号的传输质量。
因此，对于光纤传输介质的性能分析非常重要。
针对光纤传输介质的性能分析，最常用的指标是衰减和色散。
衰减是光信号在传输过程中由于各种损耗而减弱的现象。
光纤通信系统中常采用单位长度衰减来衡量光纤传输介质的损耗情况。
单位长度衰减通常以分贝每千米（dB/km）表示，表
示单位长度内信号损耗的大小。
较低的衰减值表示光纤传输介质的损耗较小，信号能够更远地传输。
色散是光信号在光纤中传输过程中由于不同频率光信号的
传输速度不同而导致的信号畸变现象。
色散通常分为色散和色散。
色散是指由于不同波长的光信号在光纤中传播速度不同而导致的波形失真。
色散是指由于不同频率的光信号传播速度不同而导致的信号的扩展。
在光纤通信系统中，常需采取一系列措施来抑制和补偿色散，以提高信号传输质量。
为了实现对光纤传输介质的性能分析，通常会采用光纤衰
减测试和光纤色散测试等方法。
光纤衰减测试是通过将光信号注入光纤中并测量其输出功率来确定光纤传输介质的衰减程度。
常用的测试方法包括光时间域反射法（OTDR）和光功率计等。
光纤色散测试是通过向光纤中传入不同频率或波长的光信号，
并测量信号的传输时间来确定光纤传输介质的色散性能。
常用的测试方法包括光频域反射法（OFDR）和光谱分析仪等。
除了衰减和色散之外，光纤通信系统中还有一些其他影响
信号传输性能的因素，如光纤非线性、光纤连接损耗、光纤接头损耗等。
光纤非线性是指光信号在光纤中传输过程中由于介质的非线性特性而导致的信号失真现象。
光纤连接损耗是指由于光缆连接点（如光纤连接器、光纤接头等）引起的信号损耗。
光纤接头损耗是指在光纤接头连接的过程中由于不完美的接触而引起的信号损耗。
为了进一步优化光纤通信系统的传输性能，可以采取一些
措施，如使用低衰减的光纤材料、采用光纤传输介质的补偿技术、优化光纤传输系统的设计等。
此外，随着光纤通信技术的不断发展，新的光纤材料、调制调制技术和解调技术等的应用也将进一步提高光纤通信系统的性能。
光纤通信系统中的信号传输与性能分析是确保信号能够准确、可靠地传输的关键步骤。
通过对光纤传输介质的衰减和色散等性能进行分析，可以有效评估信号传输的质量，并采取相应的措施来提高传输性能。
同时，对于光纤通信系统中其他因素的分析，也有助于进一步优化系统性能。
随着光纤通信技术
的不断进步，我们可以期待光纤通信系统的传输性能将进一步提升。
