隔离变压器的作用及工作原理
隔离变压器的作用-隔离变压器的工作原理
隔离变压器的作用-隔离变压器的工作原理隔离变压器的简介隔离变压器在理论上属于安全电源，一般用来机器维修、保养用，起保护、防雷、滤波作用。
隔离变压器是一种1/1的变压器。
初级单相220V，次级也是单相220V。
或初级三相380V，次级也是三相380V。
首先通常我们用的交流电源电压一根线和大地相连，另一根线与大地之间有220V的电位差。
人接触会产生触电。
而隔离变压器的次级不与大地相连，它的任意两线与大地之间没有电位差。
人接触任意一条线都不会发生触电，这样就比较安全。
其次还有隔离变压器的输出端跟输入端是完全断路隔离的，这样就有效的对变压器的输入端（电网供给的电源电压）起到了一个良好的过滤的作用。
从而给用电设备提供了纯净的电源电压。
另一用途是防干扰。
可广泛用于地铁、高层建筑、机尝车站、码头、工矿企业及隧道的输配电等场所。
隔离变压器是指输入绕组与输出绕组在电气上彼此隔离的变压器，用以避免偶然同时触及带电体（或因绝缘损坏而可能带电的金属部件）和地所带来的危险，它的原理与普通干式变压器相同，也是利用电磁感应原理，主要隔离一次电源回路，二次回路对地浮空，以保证用电安全。
隔离变压器的作用拥有两个或两上以上独立分开的线圈的变压器都可以被称为隔离变压器，因为初级和次级已经完全分开（隔离），是通过磁场来传递能量。
隔离变压器的作用就是安全用电。
由于分开后，人不可能再接到市电火线，相对来说,变得安全了。
首先要先了解我国的供电系统，我国的供电系统在供给低压用户时，一般采取三相四线制，中性线接地,通俗点，就是到居民家的电线，一根是相线（火线）,里另一根是零线，它是和大地同地位，当人体由于触及热底板时,就会使电流通过人体，和大地构成回路，造成触电危害，如果使用隔离变压器，就会安全些。
因为初级和次级是通过磁场交换能量，没有物理上的硬连接,就算人体触及带电的物品，也会因为人体和大地同地位，而使带电部位的电位为低电位，不会引起触电危害。
隔离变压器
隔离变压器隔离变压器是一种常见的电力设备，其主要作用是将电路中的电源与负载隔离，通过变压器的变换比实现电压的升降，从而保证电路中设备和人员的安全。
在工业生产、医疗、科研等领域都有广泛的应用。
本文主要介绍隔离变压器的原理、分类、应用及维护。
一、隔离变压器的原理隔离变压器是一种特殊的变压器，其构造相对简单，只包括两个漆包线圈和一个铁芯。
其中一个线圈被接到主电路，而另一个线圈则与负载相连。
因为线圈之间没有直接的电气连接，所以主电路和负载之间形成了电气隔离，即实现了隔离变压器的主要功能。
另外，其次级绕组的匝数与主绕组的匝数是可以不同的，从而使电压能够以变压的形式传递到负载端。
具体来说，隔离变压器的工作原理如下：1. 主绕组与次级绕组之间形成一个磁场，在主绕组中的电流以此形式传递到次级绕组中。
2. 次级绕组中形成的电场会导致电路中的电压发生变化，从而实现电压的升降。
3. 因为主绕组与次级绕组之间没有直接的电气连接，所以主电路中的任何问题都不会直接影响负载端的电气设备，从而保证了设备和人员的安全。
二、隔离变压器的分类1. 按照使用领域分类根据使用领域的不同，隔离变压器可以分为工业用和生活用两种。
工业用隔离变压器主要用于工厂、车间等场所中的大型电气设备的隔离和防护，而生活用隔离变压器则通常用于保护家庭中的电气设备和人员的安全。
2. 按照功率大小分类根据功率的大小，隔离变压器可以分为高功率和低功率两种。
高功率的隔离变压器通常用于大型电力系统中，如输电变电站、发电厂等场所。
低功率的隔离变压器通常用于医疗、科研等场所，用于隔离和防护小型电气设备。
三、隔离变压器的应用1. 工业生产领域工业生产中的大型电气设备通常具有较高的电压和电流，使用隔离变压器能够有效地降低电压和电流，从而保护设备和人员的安全。
此外，隔离变压器还可以保护设备免受电力波动和干扰，从而提高设备的使用寿命。
2. 医疗领域医疗设备通常是高灵敏度的设备，对电力质量要求较高。
隔离变压器的作用
隔离变压器的作用隔离变压器的主要作用是：使一次侧与二次侧的电气完全绝缘，也使该回路隔离。
另外，利用其铁苾的高频损耗大的特点，从而抑制高频杂波传入控制回路。
用隔离变压器使二次对地悬浮，只能用在供电范围较小、较短的场合。
此时，系统的对地电容电流小得不足以对人身造成伤害。
还有一个很重要的作用了。
隔离变压器性质隔离变压器属于安全电源，一般用来机器维修保养用起保护、防雷、滤波作用。
隔离变压器是一种1:1的变压器。
初级单相220V，次级也是单相220V.或初级三相380V，次能也是三相380V。
首先通常我们用的交流电源电压一根线和大地相连，另一根线与大地之间有220V的电位差。
人接触会产生触电。
而隔离变压器的次级差不与在地相连，它的任意两线与大地之间没有电位。
人接触任意一条线都不会发生触电，这样就比较安全。
其次还有隔离变压器的输出端跟输入端是完“断路”隔离的，这样就有效的对变压器的输入端（电网供给的电源电压）起到了一个良好的过滤的作用。
从而给用电设备提供了纯净的电源电压。
隔离变压器原理隔离变压器的原理和普通的原理是一样的。
都是利用电磁感应原理。
隔离变压器一般是指1：1的变压器。
由于次级不和地相连。
次级任一根线与地之间没有电位差。
使用安全。
常用作维修电源。
隔离变压器不全是1:1变压器。
控制变压器和电子管设备的电源也是隔离变压器。
如电子管扩音机，电子管收音机和示波器和车床控制变压器等电源都是隔离变压器。
如为了安全维修彩电常用1：1的隔离变压器。
隔离变压器是使用比较多的，在空调中也是使用的。
一般变压器原、副绕组之间虽也有隔离电路的作用，但在频率较高的情况下，两绕组之间的电容仍会使两电路之间出现静电干扰。
为避免这种干扰，隔离变压器的原、副绕组一般分置于不同的心柱，以减小两者之间的电容：也有采用原、副绕组放置的，但在绕组之间加置电屏蔽，以获得高的抗干扰特性。
静电屏蔽就是在原、副绕组之间设置一片不闭合的铜片或非磁性导电纸，称为屏蔽层。

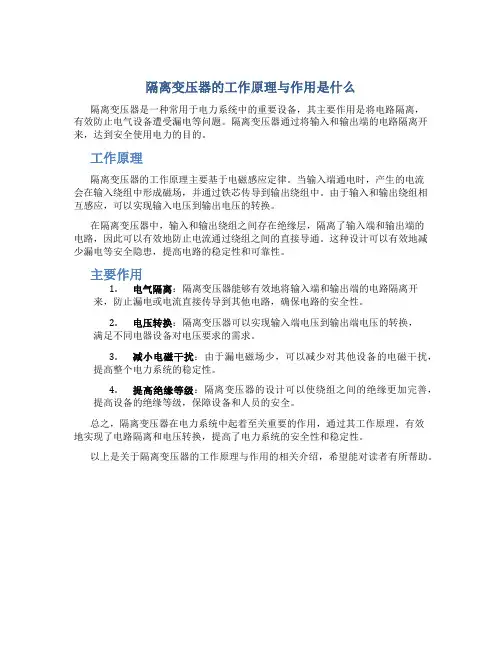

隔离变压器的工作原理与作用是什么
隔离变压器的工作原理与作用是什么
隔离变压器是一种常用于电力系统中的重要设备，其主要作用是将电路隔离，
有效防止电气设备遭受漏电等问题。
隔离变压器通过将输入和输出端的电路隔离开来，达到安全使用电力的目的。
工作原理
隔离变压器的工作原理主要基于电磁感应定律。
当输入端通电时，产生的电流
会在输入绕组中形成磁场，并通过铁芯传导到输出绕组中。
由于输入和输出绕组相互感应，可以实现输入电压到输出电压的转换。
在隔离变压器中，输入和输出绕组之间存在绝缘层，隔离了输入端和输出端的
电路，因此可以有效地防止电流通过绕组之间的直接导通。
这种设计可以有效地减少漏电等安全隐患，提高电路的稳定性和可靠性。
主要作用
1.电气隔离：隔离变压器能够有效地将输入端和输出端的电路隔离开
来，防止漏电或电流直接传导到其他电路，确保电路的安全性。
2.电压转换：隔离变压器可以实现输入端电压到输出端电压的转换，
满足不同电器设备对电压要求的需求。
3.减小电磁干扰：由于漏电磁场少，可以减少对其他设备的电磁干扰，
提高整个电力系统的稳定性。
4.提高绝缘等级：隔离变压器的设计可以使绕组之间的绝缘更加完善，
提高设备的绝缘等级，保障设备和人员的安全。
总之，隔离变压器在电力系统中起着至关重要的作用，通过其工作原理，有效
地实现了电路隔离和电压转换，提高了电力系统的安全性和稳定性。
以上是关于隔离变压器的工作原理与作用的相关介绍，希望能对读者有所帮助。
隔离变压器的工作原理
隔离变压器的工作原理隔离变压器是一种广泛使用的电力设备，主要用于将电能从一个电路传输到另一个电路，同时起到隔离电路和保护电路的作用。
隔离变压器的工作原理基于电磁感应原理和变压器原理，本文将从以下几个方面介绍隔离变压器的工作原理。
一、隔离变压器的基本结构隔离变压器主要由两个磁性材料的线圈和一个磁性铁芯组成。
其中一个线圈称为原线圈，另一个线圈称为副线圈，原线圈和副线圈之间通过磁性铁芯相互连接。
需要注意的是，原线圈和副线圈之间没有物理上的直接电气连接。
二、电磁感应原理隔离变压器的工作原理基于电磁感应原理。
当在原线圈中通以交流电流时，它会在原线圈周围产生一个变化的磁场。
这个磁场会穿透到副线圈中，导致在副线圈中产生电流。
由于原线圈和副线圈之间是通过磁性铁芯连接的，因此磁场能够有效地传递到副线圈中。
三、变压器原理隔离变压器的工作原理也基于变压器原理。
隔离变压器中原线圈和副线圈的匝数一般不同。
通过变压器原理，可以使电压在原线圈和副线圈之间出现变化。
当原线圈中通以高电压的交流电流时，变压器会使副线圈中的电压下降。
同样的，当原线圈中通以低电压的交流电流时，变压器会使副线圈中的电压上升。
四、隔离效应隔离变压器的第一个关键特性是隔离效应。
隔离效应可以使电路中的原线圈和副线圈之间完全隔离，从而防止电流在两个线圈之间直接流动。
这种隔离效应可以有效地降低两个电路之间的电气干扰和交流电源干扰。
五、保护电路隔离变压器的第二个关键特性是保护电路。
由于隔离变压器的隔离效应，如果发生原线圈和副线圈之间的电路故障，比如短路或过载，这种故障不会传递到另一个电路中。
这可以有效地保护电路和维护电路的安全性。
六、应用领域隔离变压器广泛应用于工业、军事、医疗和家用电器领域。
在工业领域，隔离变压器通常用于保护高精度的仪器和设备，从而避免由于电力质量问题引起的电气干扰。
在军事和医疗领域，隔离变压器通常用于保护敏感设备和人员安全。
在家用电器领域，隔离变压器通常用于保护家庭用电器和人员安全。
隔离变压器原理
隔离变压器原理
隔离变压器是一种常见的电力设备，用于将电能从一个电路传递到另一个电路，同时实现电路之间的电气隔离。
它的主要原理是利用两个彼此绝缘的线圈，通过电磁感应的方式实现电能转换和隔离。
隔离变压器通常由一个铁芯和两个线圈（即主线圈和次线圈）组成。
铁芯由高导磁材料制成，如硅钢片，以提高磁通的传导效率。
主线圈和次线圈分别绕在铁芯的两个不同侧面上，彼此之间没有物理上的直接接触。
当主线圈通入交流电流时，它会在铁芯中产生一个交变的磁场。
这个磁场通过铁芯的磁导率作用，会感应出次线圈中的电动势。
由于两个线圈之间没有电气上的直接连接，主线圈中的电能可以通过磁场的作用转移到次线圈中，实现电能的转换和传输。
隔离变压器的主要作用是实现电气隔离。
通过将主线圈和次线圈彼此隔离，可以防止电路中的电压和电流相互干扰或引起危险。
这种电气隔离还可以提供额外的安全保护，减少触电事故的风险。
此外，隔离变压器还具有如下特点：
1. 它只能改变输入和输出之间的电压大小，不能改变电能的功率。
2. 主线圈和次线圈的绕组比例可以确定输入和输出之间的电压变化比例。
如果主线圈的匝数大于次线圈，输出电压将比输入
电压高，反之则低。
3. 隔离变压器并非完全无功耗，存在一定的能量损耗，这主要来自于铁芯材料的磁滞和涡流效应。
总之，隔离变压器通过电磁感应的原理，实现了电气隔离和电能转换。
它在许多电力系统和电子设备中扮演着重要角色，为我们的生活和工作提供了便利和保护。
隔离变压器工作原理详解
隔离变压器工作原理详解
隔离变压器是一种常见的电力变压器，广泛应用于各种电气设备中。
其工作原
理主要基于电磁感应原理和法拉第电磁感应定律。
隔离变压器的主要作用是隔离输入端和输出端，防止电路之间直接相连，保护设备和人员的安全。
结构组成
隔离变压器通常由一个主要的铁芯、两个绕组和绝缘材料构成。
其中，铁芯扮
演着储存和传递磁场的角色，绕组则是导电线圈，绝缘材料用于隔离绕组和铁芯，确保电气安全。
工作原理
1.电源输入
当一个交流电源输入到隔离变压器的输入端时，会产生一个交变磁场，使得铁芯中的磁通量发生变化。
2.磁感应
受到输入端磁场的影响，铁芯中的磁感应线圈也会感应出一个新的磁场。
这个磁场会通过铁芯传递到输出端的绕组上。
3.输出电压
通过磁感应作用，输出端的绕组中会产生一个新的电压，这个电压通常与输入端电压成比例，但根据绕组匝数比例可以进行电压升降。
4.隔离效果
隔离变压器的绝缘材料起到隔离输入和输出端的作用，确保电路之间不会直接相连，从而保护设备和人员的安全。
特点与应用
•隔离变压器具有良好的隔离性能，在工业电器中广泛应用。
•由于其隔离效果，可以有效防止电流和电压的干扰，提高电路稳定性。
•在精密仪器、电子设备和医疗器械中常用，确保设备工作稳定可靠。
总的来说，隔离变压器通过电磁感应原理和隔离效果，实现输入和输出端的电
气隔离，确保电路工作的稳定和安全。
在实际应用中，隔离变压器扮演着重要的角色，为各种电气设备的正常运行提供了保障。
以上是隔离变压器的工作原理详解，希望对您有所帮助。
三相隔离变压器原理
三相隔离变压器原理三相隔离变压器是一种常见的电力设备，它在电力系统中起着重要的作用。
三相隔离变压器的原理是基于电磁感应和能量转换的基本原理，通过将高压电能转换为低压电能或者将低压电能转换为高压电能，从而实现电力的传输和分配。
接下来，我们将详细介绍三相隔离变压器的原理及其工作过程。
首先，三相隔离变压器由铁芯和绕组组成。
铁芯是由硅钢片叠压而成，主要作用是集中磁场，提高磁通密度，减小磁阻，从而降低铁损和铜损。
绕组分为高压绕组和低压绕组，它们分别与高压电网和低压电网相连，起到能量转换和隔离的作用。
当高压绕组通电时，产生的磁场通过铁芯传导到低压绕组，从而诱发出电动势，实现能量的转换。
其次，三相隔离变压器采用了三相绕组，可以实现三相电力的传输和分配。
三相电力系统具有优质的性能，能够提高电力传输的效率和稳定性。
三相隔离变压器通过合理设计和布置三相绕组，可以实现对三相电力的高效转换和分配。
三相隔离变压器的原理基于电磁感应定律和能量守恒定律。
当高压绕组通电时，产生的磁场会穿过铁芯传导到低压绕组，从而诱发出电动势。
根据电磁感应定律，诱发电动势的大小与磁通量的变化率成正比，因此可以通过合理设计绕组的匝数和铁芯的磁导率来控制输出电压的大小。
三相隔离变压器的工作过程是一个能量转换的过程。
当高压绕组通电时，输入的电能会通过磁场的作用转换为磁能，然后再通过铁芯传导到低压绕组，最终转换为输出的电能。
在这个过程中，能量的传输和转换是通过电磁感应和能量守恒的基本原理来实现的。
总的来说，三相隔离变压器的原理是基于电磁感应和能量转换的基本原理，通过合理设计的铁芯和绕组，实现了高压电能到低压电能或者低压电能到高压电能的转换。
它在电力系统中起着重要的作用，能够实现电力的传输和分配，提高电力系统的效率和稳定性。
通过深入理解三相隔离变压器的原理，我们可以更好地应用和维护这一重要的电力设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔离变压器的作用及工作原理
什么是隔离变压器
隔离变压器是指输入绕组与输出绕组带电气隔离的变压器，隔离变压器用以避免偶然
同时触及带电体，变压器的隔离是隔离原副边绕线圈各自的电流。
早期为欧洲国家用在电
力行业，广泛用于电子工业或工矿企业、机床和机械设备中一般电路的控制电源、安全照
明及指示灯的电源。
一次侧、二次侧绕组间有较高绝缘强度以隔离不同电位抑制共模干扰的专用变压器。
隔离变压器的变比通常是1：1。
隔离变压器工作原理
隔离变压器的原理和普通变压器的原理是一样的。
都是利用电磁感应原理。
隔离变压
器一般是指1：1的变压器。
由于次级不和地相连。
次级任一根线与地之间没有电位差。
使用安全。
常用作维修电源。
隔离变压器不全是1：1变压器。
控制变压器和电子管设备的电源也是隔离变压器。
如电子管扩音机，电子管收音机和示波器和车床控制变压器等电源都是隔离变压器。
如为了
安全维修彩电常用1比1的隔离变压器。
隔离变压器是使用比较多的，在空调中也是使用的。
一般变压器原、副绕组之间虽也有隔离电路的作用，但在频率较高的情况下，两绕组
之间的电容仍会使两侧电路之间出现静电干扰。
为避免这种干扰，隔离变压器的原、副绕
组一般分置于不同的心柱上，以减小两者之间的电容；也有采用原、副绕组同心放置的，
但在绕组之间加置静电屏蔽，以获得高的抗干扰特性。
静电屏蔽就是在原、副绕组之间设置一片不闭合的铜片或非磁性导电纸，称为屏蔽层。
铜片或非磁性导电纸用导线连接于外壳。
有时为了取得更好的屏蔽效果，在整个变压器，
还罩一个屏蔽外壳。
对绕组的引出线端子也加屏蔽，以防止其他外来的电磁干扰。
这样可
使原、副绕组之间主要只剩磁的耦合，而其间的等值分布电容可小于0.01pF，从而大大减小原、副绕组间的电容电流，有效地抑制来自电源以及其他电路的各种干扰。
隔离变压器的分类
普通隔离变压器由于一次侧、二次侧绕组之间没有直接的电气连接，故一般的电力变压器不论变比为多少都具有电位隔离的功能，而隔离变压器则可以隔离更高的电位差。
它被广泛应用于交流电源线上、通信线上，隔离接地回路，有效抑制低频、音频范围内的共模干扰，但不能抑制差模干扰。
信号与脉冲隔离变压器也广泛地应用在音频到视频范围，用于中断地环路，实现耦合交流、隔离直流成分、阻抗匹配等功能。
由于隔离变压器的一次侧与二次侧之间存在分布电容，从而降低了接地回路阻抗。
当由于某种原因，B点电位升高出现干扰电压en时，高频共模干扰可从一次侧耦合到二次侧。
屏蔽隔离变压器在隔离变压器的一次侧和二次侧之间插入一层金属屏蔽层，屏蔽层将一次侧与二次侧之间的电容分为两个，起到了屏蔽作用。
如将金属屏蔽层与变压器接地端连接，则来自一次侧的共模干扰在到达二次侧前被屏蔽层阻抗旁路。
如将金属层与变压器一次侧输入端（有调压抽头时接调压抽头或接地端和零线端）连接，来自一次侧的差模干扰在到达二次侧前也被屏蔽层短路。
双重屏蔽隔离变压器当一次侧同时出现共模和差模干扰时，将一层屏蔽层连接到一次侧以降低差模噪声，将另一层屏蔽层连接到共模干扰的基准面或地线上以降低共模噪声。
隔离变压器外壳也被连接到安全地线上。
屏蔽层的连接线必须短而可靠，否则在高频时，屏蔽效果明显降低。
三重屏蔽的隔离变压器当需要更高隔离要求的时候，可选用三重屏蔽的隔离变压器。
三种不同屏蔽层的连接方法取决于变压器的安装方法以及接地条件。
一般将变压器安装在设备机架的隔板或屏蔽室的隔墙上，并将机架接设备安全地线，输入电源安全地被断开加绝缘管保护。
对隔离变压器的要求在变电所、发电厂中电子设备使用的隔离变压器，应参照国家对设备的标准要求进行选择，电源用的隔离变压器应满足如下几项指标：①额定电压：220V
±20%;②额定电流：按设备的输入最大工作电流再加50%选定;③绝缘电阻：》10MΩ;④工
频耐压：2500V，1min，泄漏电流《10mA;⑤高频干扰抑制：共模2500V（1MHz衰减振荡波）抑制》60dB，差模1250V（1MHz衰减振荡波）抑制》40dB。
隔离变压器泄漏电流的大小，
以及屏蔽效能视不同设备应用需要进行选择。
隔离变压器的作用
1、使一次侧与二次侧的电气完全绝缘，也使该回路隔离。
另外，利用其铁芯的高频损耗大的特点，从而抑制高频杂波传入控制回路。
用隔离变压器使二次对地悬浮，只能用在
供电范围较小、线路较短的场合。
此时，系统的对地电容电流小得不足以对人身造成伤害。
2、电气隔离——一个是保护设备，还有一个很重要的作用就是保护人身安全！隔离危险电压。
隔离变压器输出输入电容耦合小，对由于闪电，放电，电网切换，电机启动和其
它电网燥声引起的干扰更具有抑制作用，是比较有效的电源噪声抑制器。
从这点看隔离变
压器更具有保护设备的作用。
所谓保护人身安全，即对操作此设备的人的一个保护。
因为
隔离变压器的电动势是通过二次感应获得，与一次侧（与大地形成回路）不形成一个回路，因此不会造成触电。
3、改变电压，比如将220V的交流电压变成交流15V，但由一个更大的作用是将220V
的GND与15V的GND进行了分离，这一点很重要。
我们知道，当人体手握220V零线然后与大地接触后，是不会有电流流过的，而手握火线然后与大地接触，就会有生命危险。
隔离
变压器的这种能够隔离参考点（即地）的作用是很大的。
经过变压器的隔离后，比如仍然
还是220V的电压，只要保证这两根线不与大地接触，那么人体手握任何一根与大地相连，就不会有问题。
隔离变压器的选型
1、看外观
品质好的变压器一般看上去比较干净、无污染，金属材料无翘起，绝缘胶带缠绕整齐，引线（或引脚）固定良好，标签印刷良好，粘附整齐。
2、看标识和包装
变压器的标识，应当包含商标、型号和额定电气参数，或者会配有包含完整电气参数
的说明书，有清楚的接线说明。
3、看零部件清单
品质好的变压器除了工艺好，更离不开好的材料，无论是绕组、绝缘胶带、骨架、铁
芯和引线（或引脚）都很重要。
变压器生产中往往会用到绝缘漆，对变压器的防潮、散热、绝缘、固定绕组都有很好的作用。
部分企业可能会不使用绝缘漆或使用品质差的绝缘漆，
这会影响变压器的性能和安全，甚至可能释放有毒物质。
4、看认证证书、检测报告
变压器产品属于CQC自愿认证，如果变压器具有认证证书，可通过CQC网站在线核查。
相比没有认证证书的产品，获得了认证证书的变压器更值得信赖。
隔离变压器早期为欧洲国家用在电力行业，广泛用于电子工业或工矿企业，机床和机
械设备中一般电路的控制电源，安全照明及指示灯的电源之用。
隔离变压器属于安全电源，一般用来机器维修、保养用，起保护、防雷、滤波作用。
