OSPF路由协议的基本配置
交换机路由协议——OSPF的配置
2S3600系列交换机路由协议——OSPF的配置一组网需求：所有设备运行OSPF(Open Shortest Path First)路由协议，且均在骨干区域中，PC-1和PC-2之间可以互访。
二组网图：三配置步骤：SwitchA配置：1 创建（进入）vlan10，并将端口E0/2加入vlan10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/22 创建（进入）vlan接口10，并配置IP地址[SwitchA]interface Vlan-interface 10[SwitchA-Vlan-interface10]ip add 10.1.1.2 255.255.255.03 创建（进入）vlan100，并将端口E0/1加入vlan100[SwitchA]vlan 100[SwitchA-vlan100]port Ethernet 0/14 创建（进入）vlan接口100，并配置IP地址[SwitchA]interface Vlan-interface 100[SwitchA-Vlan-interface100]ip add 100.1.1.1 255.255.255.05 启动并配置OSPF协议[SwitchA]ospf[SwitchA-ospf]area 0[SwitchA-ospf-area-0.0.0.0]network 10.1.1.0 0.0.0.255[SwitchA-ospf-area-0.0.0.0]network 100.1.1.0 0.0.0.2556 向ospf中引入直连路由[SwitchA-ospf]import-route directSwitchB配置：1 创建（进入）vlan10，并将端口E0/2加入vlan10[SwitchB]vlan 10[SwitchB-vlan10]port Ethernet 0/22 创建（进入）vlan接口10，并配置IP地址[SwitchB]interface Vlan-interface 10[SwitchB-Vlan-interface10]ip add 10.1.1.2 255.255.255.03 创建（进入）vlan200，并将端口E0/1加入vlan200[SwitchB]vlan 200[SwitchB-vlan200]port Ethernet 0/14 创建（进入）vlan接口200，并配置IP地址[SwitchB]interface Vlan-interface 200[SwitchB-Vlan-interface200]ip add 200.1.1.1 255.255.255.05 启动并配置OSPF协议[SwitchB]ospf[SwitchB-ospf]area 0[SwitchB-ospf-area-0.0.0.0]network 10.1.1.0 0.0.0.255[SwitchB-ospf-area-0.0.0.0]network 200.1.1.0 0.0.0.2556 向ospf中引入直连路由[SwitchB-ospf]import-route direct四配置关键点：1．缺省情况下，在没有指定设备的router id即路由器ID号时，如果有LoopBack 接口地址，系统就选IP地址数值大的LoopBack地址作为路由器ID号；如果没有配置LoopBack接口地址，则选IP地址数值最大的VLAN接口地址做为路由器ID号。
ospf路由协议
Osfp 路由协议1、OSPF协议概述OSPF（Open Short Path First）开放最短路径优先协议，是一种基于链路状态的内部网协议（Interior Gateway Protocol），主要用于规模较大的网络中。
2、OSPF的特点●适应范围广：支持各种规模的网络，最多可支持数百台路由器。
●快速收敛：在网络拓扑结构发生变化后立即发送更新报文，使这一变化在自治系统中被处理。
●无环路由：根据收集到的链路状态用最短路径树算法计算路由。
●区域划分：允许自治系统内的网络被划分成区域来管理，区域间传送的路由信息被汇聚，从而减少了占用的网络资源。
●路由分级：使用4类不同的路由，按照优先顺序分别是区域间路由、区域路由、第一类路由、第二类路由。
3、OSPF的基本概念●自治系统（Autonomous System，AS）：为一组路由器使用相同路由协议交换路由信息的路由器。
●路由器ID号：运行OSPF协议的路由器，每一个OSPF进程必须存在自己的Router-ID。
●OSPF邻居：OSPF路由器启动后，便会通过OSPF接口向外发送Hello报文，收到Hello报文的OSPF路由器会检查报文中所定义的参数，使双方成为邻居。
●OSPF连接：只有当OSPF路由器双方成功交换DD报文，交换LSA并达到LSDB的同步后，才能形成邻接关系。
4、OSPF路由的计算过程每台路由器根据自己周围的网络拓扑结构生成链路状态通告（State Advertisement，LSA），并通过更新报文将LSA发送给网络中的其他OSPF路由器。
每台OSPF路由器都会收到其他路由器通告的LSA，所有的LSA放在一起便组成了链路状态数据库（Link State Database，LSD）。
LSA是对路由器周围网络拓扑结构的描述，LSDB 则是对整个自治系统的网络拓扑结构的描述。
OSPF路由器将LSDB转换成一张带权的有向图，这张图便是对整个网络拓扑结构的真实反映。
OSPF配置步骤
OSPF配置步骤1、设备配置将OSPF模块加载到网络设备上，并启用和配置路由协议，如果要使用指定路由协议，必须先进行配置。
2、配置Router IDRouter ID是使用OSPF协议进行通信的路由器节点的标识，在路由器中是唯一的，它必须在OSPF配置的初始步骤中显式定义，无法由系统选择。
可以使用任何32位的IPv4地址，通常是路由器接口的IP地址或者一个特定的Loopback地址。
3、定义网络网络是OSPF划分子网关系和路由器节点间连接点之间的逻辑连接。
定义网络时，需要指定一个“主机”IP地址，它将决定路由器节点间连续网络之间接口上启用OSPF的哪一方。
4、指定区域通过区域可以将路由器分割为一个或多个网络拓扑，以便管理路由条目的传输和收集。
OSPF协议分为区域型、网络型和主机型，每种类型运行不同的OSPF协议。
5、定义路由器节点路由器节点是OSPF网络中的分隔点，连接网络的另一部分。
在网络中，每一个路由器都是一个独立的实体，关联拥有不同或相同网络地址部分网络范围的路由器节点6、设置网络拓扑结构在网络设置完成后，可以按照自己的需求设置不同的网络拓扑结构，包括内网、外网、跨网等。
此外，还可以添加OSPF路由记录以控制流量，以及管理拓扑路由器之间的OSPF链路。
7、OSPF安全配置OSPF安全配置是重要的，可以防止“联盟”路由器的攻击，以及“源路由”攻击，让网络免受外界的威胁，保证网络的稳定性。
8、OSPF性能调整OSPF性能调整可以通过更改链路延迟，使用加权路由等方式来调整，以优化OSPF网络的通信效率和性能。
9、运行测试测试OSPF有效性并验证配置的正确性，以保证OSPF的正确性和安全性，测试过程中可以检查配置、状态和链接数据，以确保正确的路由决策和稳定的通信结果。
多区域OSPF路由协议配置
实验四多区域OSPF路由协议配置一、实验目的1．掌握OSPF路由协议的配置方法；2．掌握OSPF末节区域的配置。
3．掌握OSPF绝对末节区域的配置二、实验说明1．本实验并非自行设计实验，学生必须按拓扑图指示连接各设备，并完成相关配置，按步骤完成实验；2．掌握OSPF路由协议的配置方法3．掌握末节区域与绝对末节区域三、实验拓扑Pc0Pc1四、实验步骤（所有2层配置省略）R1上的配置：R1<config>#router ospf 100R1<config-router>#network 192.168.12.0 .255 area 0R1<config-router>#network 192.168.13.0 .255 area 0R2上的配置：R2<config>#router ospf 100R2<config-router>#network 192.168.12.0 .255 area 0R2<config-router>#network 192.168.23.0 .255 area 0R2<config-router>#network 192.168.24.0 .255 area 1 /*边界路由器*/R2<config-router>#area 1 stub /*1区域为末节区域*/ R3上的配置：R3<config>#router ospf 100R3<config-router>#network 192.168.13.0 .255 area 0R3<config-router>#network 192.168.23.0 .255 area 0R3<config-router>#network 192.168.37.0 .255 area 2 /*边界路由器*/R3<config-router>#area 2 stub no-summary /*2区域为绝对末节区域*/ R7上的配置：R7<config>#router ospf 100R7<config-router>#network 192.168.37.0 .255 area 2R7<config-router>#network 192.168.70.0 .255 area 2R7<config-router>#area 2 stub no-summaryR4上的配置：R4<config>#router ospf 100R4<config-router>#network 192.168.24.0 .255 area 1R4<config-router>#network 192.168.45.0 .255 area 1R4<config-router>#network 192.168.46.0 .255 area 1R4<config-router>#area 1 stubR5上的配置：R5<config>#router ospf 100R5<config-router>#network 192.168.45.0 .255 area 1R5<config-router>#network 192.168.56.0 .255 area 1R5<config-router>#network 192.168.50.0 .255 area 1R5<config-router>#area 1 stubR6上的配置：R6<config>#router ospf 100R6<config-router>#network 192.168.56.0 .255 area 1R6<config-router>#network 192.168.46.0 .255 area 1R6<config-router>#network 192.168.60.0 .255 area 1R6<config-router>#area 1 stub五、实验结果1.末节区域路由2.绝对末节区域路由3.连通性测试。

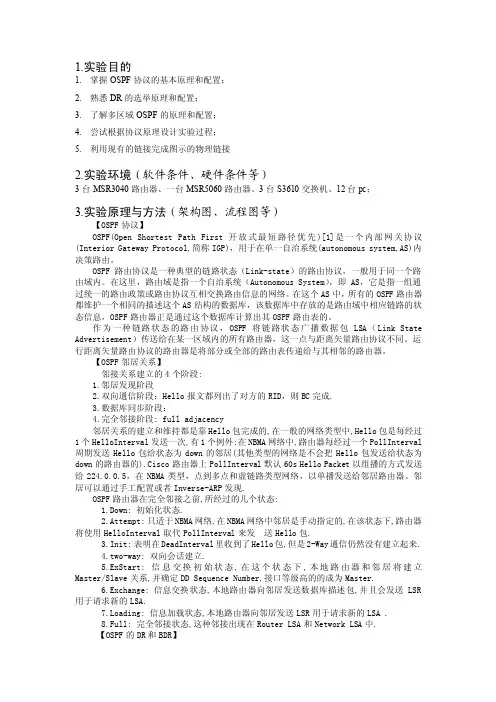

OSPF路由协议配置55620
1.实验目的1.掌握OSPF协议的基本原理和配置；2.熟悉DR的选举原理和配置；3.了解多区域OSPF的原理和配置；4.尝试根据协议原理设计实验过程；5.利用现有的链接完成图示的物理链接2.实验环境（软件条件、硬件条件等）3台MSR3040路由器、一台MSR5060路由器、3台S3610交换机、12台pc；3.实验原理与方法（架构图、流程图等）【OSPF协议】OSPF(Open Shortest Path First开放式最短路径优先)[1]是一个内部网关协议(Interior Gateway Protocol,简称IGP)，用于在单一自治系统(autonomous system,AS)内决策路由。
OSPF路由协议是一种典型的链路状态（Link-state）的路由协议，一般用于同一个路由域内。
在这里，路由域是指一个自治系统（Autonomous System），即AS，它是指一组通过统一的路由政策或路由协议互相交换路由信息的网络。
在这个AS中，所有的OSPF路由器都维护一个相同的描述这个AS结构的数据库，该数据库中存放的是路由域中相应链路的状态信息，OSPF路由器正是通过这个数据库计算出其OSPF路由表的。
作为一种链路状态的路由协议，OSPF将链路状态广播数据包LSA（Link State Advertisement）传送给在某一区域内的所有路由器，这一点与距离矢量路由协议不同。
运行距离矢量路由协议的路由器是将部分或全部的路由表传递给与其相邻的路由器。
【OSPF邻居关系】邻接关系建立的4个阶段:1.邻居发现阶段2.双向通信阶段：Hello报文都列出了对方的RID，则BC完成.3.数据库同步阶段：4.完全邻接阶段: full adjacency邻居关系的建立和维持都是靠Hello包完成的,在一般的网络类型中,Hello包是每经过1个HelloInterval发送一次,有1个例外:在NBMA网络中,路由器每经过一个PollInterval 周期发送Hello包给状态为down的邻居(其他类型的网络是不会把Hello包发送给状态为down的路由器的).Cisco路由器上PollInterval默认60s Hello Packet以组播的方式发送给224.0.0.5，在NBMA类型，点到多点和虚链路类型网络，以单播发送给邻居路由器。

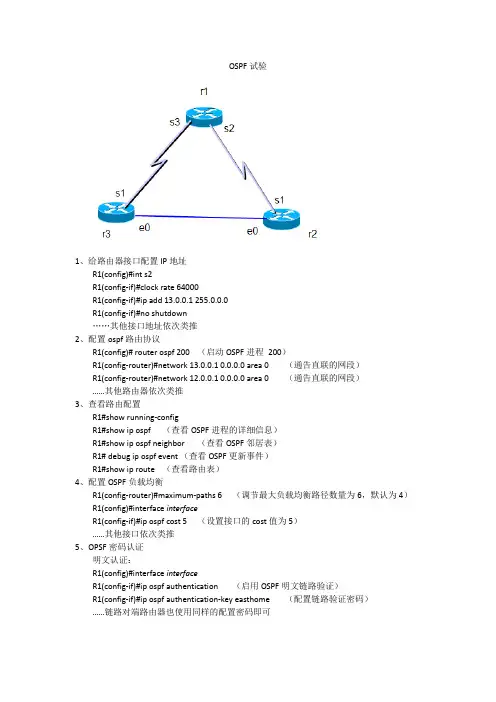

OSPF路由配置
OSPF试验1、给路由器接口配置IP地址R1(config)#int s2R1(config-if)#clock rate 64000R1(config-if)#ip add 13.0.0.1 255.0.0.0R1(config-if)#no shutdown……其他接口地址依次类推2、配置ospf路由协议R1(config)# router ospf 200 （启动OSPF进程200）R1(config-router)#network 13.0.0.1 0.0.0.0 area 0 （通告直联的网段）R1(config-router)#network 12.0.0.1 0.0.0.0 area 0 （通告直联的网段）……其他路由器依次类推3、查看路由配置R1#show running-configR1#show ip ospf （查看OSPF进程的详细信息）R1#show ip ospf neighbor （查看OSPF邻居表）R1# debug ip ospf event （查看OSPF更新事件）R1#show ip route （查看路由表）4、配置OSPF负载均衡R1(config-router)#maximum-paths 6 （调节最大负载均衡路径数量为6，默认为4）R1(config)#interface interfaceR1(config-if)#ip ospf cost 5 （设置接口的cost值为5）……其他接口依次类推5、OPSF密码认证明文认证：R1(config)#interface interfaceR1(config-if)#ip ospf authentication （启用OSPF明文链路验证）R1(config-if)#ip ospf authentication-key easthome （配置链路验证密码）……链路对端路由器也使用同样的配置密码即可。
OSPF实验1点对点OSPF基本配置[修改版]
![OSPF实验1点对点OSPF基本配置[修改版]](https://img.taocdn.com/s3/m/17035a5ce55c3b3567ec102de2bd960590c6d9d2.png)
OSPF实验一点对点OSPF基本配置一、实验目的掌握在专线（点对点）上配置OSPF路由协议。
应用场景：企业的总部和分支之间通过E1、POS等W AN专线技术互联，为些需要在专线上配置并运行OSPF路由协议。
二、实验设备两台Cisco 7206 VXR 中由器、IOS版本V ersion 12.3(5)。
三、实验拓扑四、实验步骤基本配置：1、设备命名。
2、用Ping命令测试总部和分部链路的连通性。
3、按照拓扑图配置好接口IP和接口描述信息。
OSPF配置：4、启动OSPF进程并配置Router-ID。
5、把相关接口放入OSPF进程并绑定特定的区域。
五、配置命令R1enableconfigure terminalhostname R1no ip domain-lookupline console 0logging synchronousinterface loopback 0ip address 1.1.1.1 255.255.255.255no shutdowninterface loopback 1ip address 192.168.1.1 255.255.255.0no shutdowninterface serial 1/0ip address 10.1.1.1 255.255.255.252no shutdownexitrouter ospf 1router-id 1.1.1.1network 10.1.1.1 0.0.0.0 area 1network 192.168.1.1 0.0.0.0 area 1R2enableconfigure terminalhostname R2no ip domain-lookupline console 0logging synchronousinterface loopback 0ip address 1.1.1.2 255.255.255.255no shutdowninterface loopback 1ip address 192.168.2.1 255.255.255.0no shutdowninterface serial 1/0ip address 10.1.1.2 255.255.255.252no shutdownexitrouter ospf 1router-id 1.1.1.2network 10.1.1.2 0.0.0.0 area 1network 192.168.2.1 0.0.0.0 area 1六、测试结果1、使用Show ip rout查看路由表。
路由器 OSPF配置
路由器 OSPF配置⒈简介●OSPF（Open Shortest Path First）是一种动态路由协议，用于在互联网中确定最短路径，并实现路由器之间的通信。
●本文档提供了配置路由器OSPF的详细步骤和相应的配置示例。
⒉确认网络拓扑结构●确认网络中使用的路由器和设备的数量和连接方式。
●确认每个路由器的IP地址和接口。
⒊ OSPF基本配置⑴ OSPF进程配置●在每个路由器上启动OSPF进程，并为其分配一个唯一的进程号。
⑵配置区域●将路由器分为不同的区域（Area），每个区域使用一个唯一的区域号。
⑶配置路由器ID●为每个路由器分配一个唯一的路由器ID将其用于OSPF邻居关系的建立和LSDB同步。
⒋ OSPF邻居关系建立⑴配置邻居关系●在每个路由器上配置与相邻路由器之间的邻居关系。
⑵验证邻居关系●确认邻居关系是否建立成功。
⒌ OSPF路由器类型配置●配置路由器类型（Router Type），包括：●ABR（Area Border Router）：用于连接不同的区域。
●ASBR（Autonomous System Border Router）：用于与其他自治系统之间交换路由信息。
●Internal Router：只在单个区域中工作。
⒍ OSPF网络类型配置●配置OSPF网络类型，包括：●Point-to-Point：点对点网络连接。
●Broadcast：广播网络连接。
●NBMA（Non-Broadcast Multiaccess）：非广播点对多点网络连接。
⒎路由器汇总配置●配置路由器进行路由汇总，减少网络中的路由数量。
⒏ OSPF策略配置●配置OSPF策略，包括：●路径选择优先级（Path Selection Priority）。
●区域边界策略（Area Border Policy）。
●链路成本（Link Cost）。
⒐验证与故障排除●验证OSPF路由表和邻居关系状态。
●对故障进行排查和修复。
⒑附件●本文档提供的配置示例所需的附件文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三OSPF路由协议的基本配置一、实验目的1、掌握OSPF路由协议的配置方法2、观察LSA生成情况3、掌握域间路由聚合二、准备知识1、OSPF协议概述OSPF(Open Shortest Path First，开放最短路径优先)是一个内部网关协议(Interior Gateway Protocol, IGP)，用于在单一自治系统(autonomous system，AS)内决策路由。
与RIP相对，OSPF是链路状态路由协议，而RIP是距离向量路由协议。
OSPF协议使用的是最短路径优先算法，利用链路状态通告（Link State Advertisement，LSA）得到的信息来计算到每一个目标网络的最短路径。
每一台路由器将会对区域中的网络拓扑结构有一个完整的观察，以自身为根生成一个树，并有到达每个目的网段的完整路径。
2、LSA的分类及格式type=1：Router-LSA（路由器LSA），由路由器生成，描述路由器的链路状态和花费，传递到整个区域（ABR对不同的区域生成不同的Router-LSA，在对应的区域内传播）。
type=2：Network-LSA（网络LSA），由DR生成，描述本网段的链路状态，传递到整个区域。
type=3：Net-Summary-LSA（网络聚合LSA），由ABR生成，描述到某区域内某一网段的路由信息，传播到相邻的区域。
type=4：ASBR-Summary-LSA（ASBR聚合LSA），由ABR生成，描述了ASBR的信息，传播到相关区域。
type=5：AS-External-LSA（AS外部LSA），由ASBR生成，描述到AS外部的路由，传递到整个AS（stub区域除外）。
2、区域OSPF协议将整个自治系统（AS）分为若干个区域。
规定：区域0是一个OSPF网络中必须具有的区域，称为骨干区域。
其它所有区域必须和骨干区域连接在一起。
通常也称为区域直径不超过3。
3、路由器标识(Router ID)Router ID是一个32bit的数字，它在自治系统中被用来惟一识别路由器。
缺省时，OSPF协议使用最高的回送接口（Loopback接口）地址作为RID，若Loopback接口没有被设置，则使用物理接口上最高的IP地址作为RID。
使用Loopback 接口的好处是它是逻辑接口，比物理接口稳定，不会因为接口故障而产生新的RID。
使用Loopback接口的另一个好处是允许管理员手工分配RID。
◆Loopback 是一种纯软件性质的虚拟接口，任何送到该接口的网络数据报文都会被认为是送往路由器自身的。
◆Loopback 接口一旦被创建，将一直保持Up 状态，直到被删除。
4、OSPF进程号（process-id）OSPF路由进程process-id必须指定范围在1-65535。
process-id只在路由器内部起作用，不同路由器的process-id可以不同。
4、域间路由聚合区域边界路由器（Area Border Router, ABR）将某区域的路由信息生成type=3的LSA 传到相邻的区域时，通常都会先将路由进行聚合（也就是将多个子网的路由整合成一条或若干条），以减少LSA的数量。
三、网络拓扑图四、编址方案RTA：S0 172.16.1.1/24, F0 192.168.1.1/24 Loopback 1.1.1.1 RTB：S0 172.16.1.2/24, S1 172.16.2.2/24, F0 192.168.2.1/24 Loopback 2.2.2.2 RTC：S1 172.16.2.1/24, F0 192.168.3.1/24 Loopback 3.3.3.3 F0端口的IP地址每组不同，且已经配置好，请同学们自己登录路由器查看，填写到编址方案中（本编址方案中给出对应第一组的F0端口地址）。
注意：F0端口的IP地址不能随意更改。
配置Loopback接口后，它的IP将成为路由器的RouterID。
五、OSPF路由协议的配置1、配置步骤格式：Router(config)#router ospf [进程号]Router(config-router)#network [网络号] [反子网掩码] area [区域号]以下以RTB为例，其它的类似（1）、根据编址方案给出的IP将serial端口配置好。
（具体配置省略）（2）、配置回送接口RTB(config)#interface loopback 0RTB(config-if)#ip address 2.2.2.2 255.255.255.255 //注意：掩码为32位，该接口不属于任何的网络。
RTB(config-if)#no shutdownRTB(config-if)#exit（3）、启动OSPF路由协议RTB(config)#router ospf 100RTB(config-router)#network 172.16.1.0 0.0.0.255 area 0RTB(config-router)#network 172.16.2.0 0.0.0.255 area 0RTB(config-router)#network 192.168.2.0 0.0.0.255 area 32、查看分析结果（以RTB为例）（1）、查看路由表：RTB#show ip route172.16.0.0/24 is subnetted, 2 subnetsC 172.16.1.0 is directly connected, Serial0 //与S0端口直连的路由C 172.16.2.0 is directly connected, Serial1O IA 192.168.1.0/24 [110/782] via 172.16.1.1, 00:01:42, Serial0 //OSPF协议产生的路由C 192.168.2.0/24 is directly connected, FastEthernet0O IA 192.168.3.0/24 [110/782] via 172.16.2.1, 00:01:38, Serial1//C代表的是直连路由，O代表OSPF协议产生的，IA代表是域间路由（2）、查看LSDB：RTB #show ip ospf databaseOSPF Router with ID (2.2.2.2) (Process ID 100)Router Link States (Area 0) //区域0中type=1的LSA Link ID ADV Router Age Seq# Checksum Link count1.1.1.1 1.1.1.1 1146 0x80000003 0x6BD6 22.2.2.2 2.2.2.2 112 0x80000009 0x739B 43.3.3.3 3.3.3.3 112 0x80000002 0x6BD1 2Summary Net Link States (Area 0) //区域0中type＝3的LSA Link ID ADV Router Age Seq# Checksum192.168.1.0 1.1.1.1 1258 0x80000001 0xBDA8192.168.2.0 2.2.2.2 1117 0x80000001 0xABB8192.168.3.0 3.3.3.3 103 0x80000001 0x99C8Router Link States (Area 3) //区域3中type=1的LSA Link ID ADV Router Age Seq# Checksum Link count2.2.2.2 2.2.2.2 1127 0x80000001 0xA844 1Summary Net Link States (Area 3) //区域0中type＝3的LSA Link ID ADV Router Age Seq# Checksum172.16.1.0 2.2.2.2 1127 0x80000001 0x768C172.16.2.0 2.2.2.2 1001 0x80000001 0x6B96192.168.1.0 2.2.2.2 1127 0x80000001 0x5401192.168.3.0 2.2.2.2 103 0x80000001 0x3E15//RTB是区域边界路由器，所以它能接收到区域0和区域3的LSA。
（3）、查看OSPF接口信息：Router#show ip ospf interface（4）、查看邻居状态：Router#show ip ospf neighbor（5）、OSPF事件的监控：Router#debug ip ospf event（6）、OSPF数据包监控：Router#debug ip ospf packet（7）、OSPF邻接建立过程监控：Router#debug ip ospf adj六、域间路由聚合1、配置命令格式：Router(config-router)#area [区域号] range [聚合地址] [掩码]在ABR RTA上将区域0的两条路由172.16.1.0/24和172.16.2.0/24聚合，生成一条type=3的LSA传递到区域2中，配置如下：域间路由聚合RTA(config)#router ospf 100RTA(config-router)#area 0 range 172.16.0.0 255.255.0.0RTA(config-router)#end2、查看分析结果（RTA为例）（1）、查看路由表：RTA#show ip route172.16.0.0/16 is variably subnetted, 3 subnets, 2 masksO 172.16.0.0/16 is a summary, 00:00:20, Null0 //产生了一条聚合路由……（2）、查看LSDB：RTA#show ip ospf database……Summary Net Link States (Area 2)Link ID ADV Router Age Seq# Checksum172.16.0.0 192.168.1.1 12 0x80000001 0x887C//区域0的两条路由172.16.1.0/24，172.16.2.0/24已经被聚合成172.16.0.0/16……七、思考题1、在本实验中，RTB的LSDB中含有哪些LSA？请列举出来，并对LSA进行分析。
（分析内容：LSA属于哪一类；是哪个区域的LSA；由谁生成等等）2、在RTC上进行域间路由聚合后，它的LSDB有什么变化。
