管道焊接技术标准
焊接管道的技术标准
焊接管道的技术标准一、焊接材料选择焊接材料的选择应基于管道的材质、规格、使用条件和焊接工艺等因素进行综合考虑。
应选择符合质量要求、焊接性能良好且经济合理的焊接材料。
焊接材料的选用应符合相关标准和规范的要求。
二、焊接工艺评定在焊接管道之前，应对选用的焊接工艺进行评定。
评定的内容包括焊接接头的力学性能、化学成分、金相组织等方面的试验和检测。
通过评定，确定焊接工艺的可行性和合理性，并为焊接接头的质量控制提供依据。
三、焊接接头的质量要求焊接接头应具有足够的强度、致密性和耐腐蚀性。
接头应符合设计要求，并应通过无损检测、压力试验等手段进行检验。
接头的质量应符合相关标准和规范的要求。
四、焊接缺陷的防止和处理焊接过程中可能出现气孔、夹渣、裂纹等缺陷。
为了防止这些缺陷的产生，应采取相应的预防措施，如选择合适的焊接工艺、清理坡口及焊缝等。
若出现焊接缺陷，应及时进行处理，如打磨、补焊等。
五、焊接检验与验收焊接完成后，应对焊接接头进行检验与验收。
检验的内容包括接头的外观质量、尺寸偏差、无损检测结果等。
接头的质量应符合相关标准和设计要求，对于不符合要求的接头，应进行返修或重新焊接。
六、焊接安全要求焊接操作应遵守安全规定，采取安全防护措施。
操作人员应经过培训并取得相应的资格证书。
在焊接过程中，应注意防火、防爆、防电击等安全事项。
七、焊接操作人员资格要求从事管道焊接的操作人员应取得相应的资格证书，并具备相应的技能和经验。
在焊接过程中，操作人员应遵守职业道德和操作规范，确保焊接质量和安全。
八、焊接工艺文件管理管道焊接的工艺文件应包括焊接工艺评定报告、焊接作业指导书、焊接质量检验报告等。
这些文件应完整、准确并易于查阅。
工艺文件的管理应符合档案管理的要求。
管道焊接施工工艺标准...
管道焊接施工工艺标准1. 适用范围本工艺标准适用于工厂管道预制加工和野外现场管道安装工程的焊接施工作业指导。
2. 引用标准2.1 《特种设备焊接工艺评定》JB4708-20082.2 《工业金属管道工程施工及验收规范》GB50235-972.3 《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.4 《电力建设施工及技术验收规范》（火力发电厂管道篇）DL5031-19942.5 《电力建设施工及技术验收规范》（火力发电厂焊接篇）DL5007-19922.6 《化工金属管道工程施工及验收规范》HG20225-952.7 《石油化工剧毒、可燃介质管道施工及验收规范》SH3501-20012.8《西气东输管道工程焊接施工及验收规范》1（2010年6月4日）2.9 《石油天然气站内工艺管道焊接工程施工及验收规范》SY0402-20002.10 《石油和天然气管道穿越工程施工及验收规范》SY/T4079-19952.11 《钢质管道焊接及验收》SY/T 4103-20052. 1 2 《输油输气管道线路工程施工技术规范》Q/CVNP 59-20012.13 《工业设备及管道绝热工程施工及验收规范》GBJ126-892.1 4 《给水排水管道工程施工及验收规范》GB50268-20082.15 《钢制压力容器焊接工艺评定》JB4708-20002.16 《焊接工艺评定规程》（电力行业）DL/T868-20042.17 《火力发电厂锅炉压力容器焊接工艺评定规程》（电力行业）SD340-19892.18 《核电厂相关焊接工艺标准》（ASME ,RCC-M）2.19 《核电厂常规岛焊接工艺评定规程》（核电）DL/T868-20042.20 《锅炉焊接工艺评定》JB4420-19892.21 《蒸汽锅炉安全技术监察规程》附录I （锅炉安装施工焊接工艺评定）（1999版）2.22 《石油天然气金属管道焊接工艺评定》SY/T0452-20022.23 《工业金属管道工程质量检查评定标准》GB50184-932.24 《锅炉压力容器焊接考试管理规则》（国家质监总疫局2002 版）2.25 《承压设备无损检测》JB4730-2005.1，2，3，4，5 各分册3. 术语.3.1 焊接电弧焊：指用手工操作电焊条的一种电弧焊焊接方法。

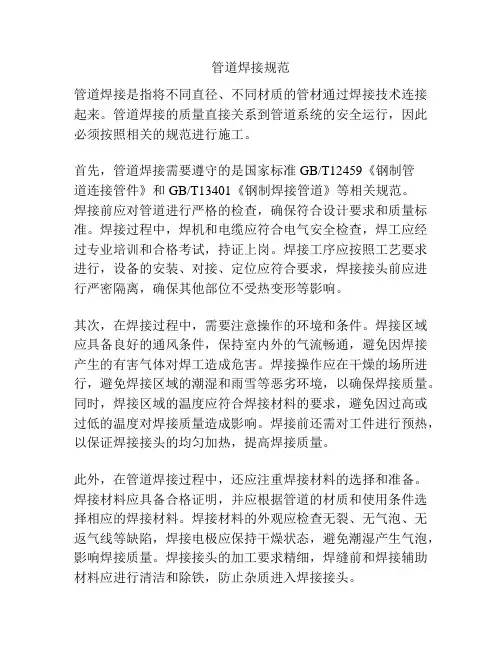

管道焊接规范
管道焊接规范管道焊接是指将不同直径、不同材质的管材通过焊接技术连接起来。
管道焊接的质量直接关系到管道系统的安全运行，因此必须按照相关的规范进行施工。
首先，管道焊接需要遵守的是国家标准GB/T12459《钢制管道连接管件》和GB/T13401《钢制焊接管道》等相关规范。
焊接前应对管道进行严格的检查，确保符合设计要求和质量标准。
焊接过程中，焊机和电缆应符合电气安全检查，焊工应经过专业培训和合格考试，持证上岗。
焊接工序应按照工艺要求进行，设备的安装、对接、定位应符合要求，焊接接头前应进行严密隔离，确保其他部位不受热变形等影响。
其次，在焊接过程中，需要注意操作的环境和条件。
焊接区域应具备良好的通风条件，保持室内外的气流畅通，避免因焊接产生的有害气体对焊工造成危害。
焊接操作应在干燥的场所进行，避免焊接区域的潮湿和雨雪等恶劣环境，以确保焊接质量。
同时，焊接区域的温度应符合焊接材料的要求，避免因过高或过低的温度对焊接质量造成影响。
焊接前还需对工件进行预热，以保证焊接接头的均匀加热，提高焊接质量。
此外，在管道焊接过程中，还应注重焊接材料的选择和准备。
焊接材料应具备合格证明，并应根据管道的材质和使用条件选择相应的焊接材料。
焊接材料的外观应检查无裂、无气泡、无返气线等缺陷，焊接电极应保持干燥状态，避免潮湿产生气泡，影响焊接质量。
焊接接头的加工要求精细，焊缝前和焊接辅助材料应进行清洁和除铁，防止杂质进入焊接接头。
最后，焊接后应进行必要的检验和测试。
焊接完成后，应对焊接接头进行外观检查和尺寸测量，检查焊缝是否饱满、缺陷是否存在，焊接接头是否符合设计要求。
还应进行无损检测，如超声波检测、射线检测等，以排除焊接区域存在的隐藏缺陷。
若检测结果不合格，应及时进行修补或更换焊接接头，确保焊接质量。
综上所述，管道焊接的规范包括检查准备工作、操作环境和条件、焊接材料的选择和准备、焊接工艺的施工以及焊后的检验和测试等方面。
遵守这些规范能够保证焊接质量，提高管道系统的安全性和稳定性。
管道焊接标准
管道焊接标准管道焊接是工业中常见的一种连接方式，它在各种领域都有着广泛的应用。
然而，为了确保管道焊接的质量和安全性，必须严格遵守相关的标准和规范。
本文将从管道焊接的标准要求、焊接工艺、焊接质量控制等方面进行介绍，希望能对大家有所帮助。
首先，管道焊接的标准要求是非常重要的。
在进行管道焊接之前，必须对焊接材料、焊接工艺、焊接设备等进行认真的检查和评估，以确保符合相关的标准要求。
例如，焊接材料必须符合国家或行业标准的要求，焊接工艺必须按照相关规范进行操作，焊接设备必须经过定期的检测和维护。
只有严格遵守标准要求，才能保证管道焊接的质量和安全性。
其次，焊接工艺对管道焊接的质量起着至关重要的作用。
在进行管道焊接时，必须选择合适的焊接方法和参数，合理安排焊接顺序和工艺流程，确保焊接过程中的温度、速度、压力等参数符合要求。
同时，还需要对焊接人员进行专业的培训和考核，以确保其具备良好的焊接技能和操作经验。
只有通过严格的焊接工艺控制，才能保证管道焊接的质量和可靠性。
另外，焊接质量控制也是管道焊接过程中的重要环节。
在进行管道焊接时，必须对焊接接头进行全面的检测和评估，确保焊缝的质量符合相关标准的要求。
同时，还需要对焊接接头进行非破坏性检测和破坏性检测，以确保焊接接头的完整性和可靠性。
只有通过严格的质量控制，才能保证管道焊接的质量和安全性。
总之，管道焊接是一项复杂的工艺，它涉及到多个环节和因素。
为了确保管道焊接的质量和安全性，必须严格遵守相关的标准和规范，合理控制焊接工艺，严格控制焊接质量。
只有这样，才能保证管道焊接的质量和可靠性，为工业生产和工程建设提供坚实的保障。
希望本文的介绍能够对大家有所帮助，让大家对管道焊接有更深入的了解，从而更好地应用于实际工作中。
同时，也希望大家在进行管道焊接时，能够严格遵守相关的标准和规范，确保焊接质量和安全性，为工程建设和生产运行提供可靠的支持。
管道焊接标准规程
管道焊接标准规程1. 引言管道焊接是管道工程中非常重要的一步，其质量直接影响到管道的使用寿命和安全性。
为了确保管道焊接工作的顺利进行和质量的可靠性，制定并遵守一套管道焊接标准规程是必要的。
2. 适用范围本标准规程适用于各类管道的焊接工作，包括但不限于石油化工、锅炉、供暖、给排水等各领域的管道。
3. 材料准备3.1 焊接材料选用 - 应根据管道的使用环境和介质的特性选择合适的焊接材料 - 焊接材料应符合国家相关规程和标准的要求3.2 材料检验 - 在进行焊接前，应对焊接材料进行检验，包括焊条、焊丝、管材等 - 对焊接材料的外观、化学成分、力学性能等进行检测，确保其质量符合要求4. 焊接设备和工具4.1 焊接设备选择 - 根据管道的材料、规格和焊接工艺要求，选择合适的焊接设备，包括焊接机、电源、焊枪等 - 焊接设备应符合国家相关规程和标准的要求4.2 工具准备 - 准备必要的手工工具，如扳手、刷子、锉刀等，以便进行焊接前的准备工作和管道的整形处理5. 焊接工艺5.1 焊接前准备 - 对需要焊接的管道进行清洗、除锈等处理，确保焊接面无油污、杂质等 - 根据需要进行焊接面的处理，如坡口切割等5.2 焊接工艺选择 - 根据管道的材料、厚度和规格等因素，选择适合的焊接工艺，如手工电弧焊、气体保护焊等5.3 焊接参数确定 - 根据焊接材料和焊接工艺，确定合适的焊接参数，如焊接电流、电压、焊接速度等 - 焊接参数应根据实际情况进行调整和优化，以确保焊缝的质量5.4 焊接操作要求 - 焊工应掌握良好的焊接操作技能，严格按照焊接工艺要求进行操作 - 焊接过程中，应保持焊枪与焊缝的合适间距和角度，保证焊条或焊丝与焊缝的充分接触6. 焊接质量控制6.1 检测方法 - 根据焊接工艺要求，采用合适的检测方法对焊缝进行质量检验 - 常用的检测方法包括目测检验、射线检测、超声波检测等6.2 焊接缺陷处理 - 对于焊接过程中出现的缺陷，应及时采取措施进行处理，以确保焊接质量 - 缺陷修复方法包括焊补、砂轮修整、复焊等7. 文档记录与归档7.1 焊接记录 - 对每次焊接工作进行详细记录，包括焊接日期、焊工信息、焊接位置、焊接材料和工艺参数等 - 焊接记录应由专人负责，存档备查，并及时上报相关部门7.2 焊接报告 - 对于关键焊接工作，应编写焊接报告，记录焊接过程中的关键参数和检测结果 - 焊接报告应包括焊接质量评定和存在的问题，并提出改进措施和建议8. 安全注意事项8.1 焊接现场安全 - 焊接现场应设置合适的防护设施，如防火、防爆、通风等 - 焊工应佩戴必要的个人防护用具，如焊接面罩、防护手套等8.2 焊接操作安全 - 焊工应熟悉焊接操作规程和安全操作流程，确保焊接过程安全稳定 - 焊接设备应定期检修和维护，确保其正常运行和安全使用9. 结论本标准规程详细介绍了管道焊接工作的各个环节和要求，涵盖了材料准备、焊接工艺、焊接质量控制等方面的内容。
管道与管道焊接国家标准
管道与管道焊接国家标准管道及管道焊接是工业生产中常见的工艺，其质量直接关系到工程的安全和稳定运行。
为了保障管道及管道焊接的质量，我国制定了一系列的国家标准，对于管道及管道焊接的设计、材料、施工、检验等方面进行了规范。
本文将对管道与管道焊接国家标准进行详细介绍，以便工程技术人员和相关从业人员能够更好地理解和应用这些标准。
首先，国家标准对于管道的设计和选材提出了明确的要求。
在设计方面，标准要求应根据工程需要确定管道的材料、尺寸、压力等级和温度等参数，并且应符合相关的国家标准和规范。
在选材方面，标准规定了各种类型管道应选用的材料，以及材料的化学成分、力学性能、加工工艺等方面的要求，以确保管道材料的质量和可靠性。
其次，国家标准对于管道的施工和焊接工艺也进行了详细的规定。
在施工方面，标准要求施工单位应按照设计要求进行施工，并且应符合相关的施工工艺规范。
在焊接工艺方面，标准规定了各种类型焊接工艺的要求，包括焊接方法、焊接材料、预热温度、焊接层次、焊接工艺评定等内容，以确保焊接接头的牢固性和密封性。
此外，国家标准还对管道的检验和验收提出了严格的要求。
在检验方面，标准规定了对于管道材料、管道焊接接头、管道外观和尺寸等方面的检验方法和标准，以确保管道的质量符合设计要求。
在验收方面，标准要求施工单位应对管道的质量进行全面的验收，并且应出具相应的验收报告，以确保管道的质量符合国家标准和合同要求。
总之，国家标准对管道与管道焊接进行了全面的规范，涵盖了设计、选材、施工、焊接工艺、检验和验收等方面。
遵循国家标准，能够保障管道及管道焊接的质量，提高工程的安全性和可靠性，对于工程技术人员和从业人员来说具有重要的指导意义。
希望相关人员能够深入学习和理解国家标准，严格按照标准要求进行工作，共同为工程质量和安全保驾护航。
管道焊接、安装技术标准
管道焊接、安装及支架加工、安装标准一、技术准备1.技术准备2.熟悉和审查图纸，参加设计交底，同时取得各项技术资料及有关图集，制定施工技术措施，组织技术交底。
3.了解管道的总体布置，对每个管道的规格、材质、连接形式及垫片的选用、防腐、保温等应做到心中有数。
4.施工依据《工业金属管道工程施工及验收规范》GB20235—97；《现场设备工业管道焊接工程施工及验收规范》GB50236-98；《工业设备及管道绝热工程施工及验收规范》GBJ126—89；《工业金属管道工程质量检验评定标准》GB50184-93；《工业设备及管道绝热工程施工质量检验评定标准》GB50185—93；《钢结构、管道涂装技术规程》YB/T9256—95；《建设工程防腐管材技术标准》Q/BGJ015-2002；施工图纸及有关技术文件上的技术、质量要求。
二、材料的要求1.对材料进行货到检验和验收检查，检验材质证明、生产厂家、规格型号，确认原材料与设计图纸、规程要求无误后方可进行切割、组装焊接.2.固定支架、导向支架、滑动支架的制作和安装应有技术交底，根据技术交底下料，组装焊接。
3.各工序应按施工技术标准进行质量控制,每道工序完成后应进行检查，合格后方可进行下道工序施工。
三、施工机具汽车起重机、载重汽车、直流电焊机、氩弧焊机、砂轮切割机、空气压缩机、坡口机、焊条烘干箱、手握砂轮机、电动试压泵、导链、千斤顶、气焊工具、扳手、水平尺、铅锤、直角尺、手锤。
四、质量要求(一)焊接质量要求1.在施工过程中，焊接质量检验应按下列次序进行:（1）对口质量检验；（2）表面质量检验;（3）无损探伤检验；（4）强度和严密性试验;2.对口质量应检验坡口质量、对口间隙、错边量、纵焊缝位置,检验标准应符合表3-2和3-3的规定。
3.焊缝表面质量检验应符合下列规定：（1）检查前,应将焊缝表面熔渣清理干净；（2）焊缝尺寸应符合设计要求，焊缝表面应完整，高度不应低于母材表面，并与母材圆滑过度；（3）不得有表面裂纹、气孔、夹渣及融合性飞溅物等缺陷；（4）咬边深度应小于0.5mm，且每道焊缝的咬边长度不得大于该焊缝总长度的10％；（5）表面加强面的高度不得大于该管道壁厚度的30％，且小于或等于5mm，焊缝加强面宽度应焊出坡口边缘2—3mm。
管道焊接技术要求与标准
管道焊接技术要求与标准管道焊接是工业领域中常见的一种连接方式，其质量直接影响着管道的使用效果和安全性。
为了确保管道焊接质量，提高工程施工的可靠性和安全性，制定了一系列的技术要求与标准，下面将对其进行详细介绍。
首先，管道焊接技术要求包括焊接工艺、焊接材料、焊接设备等方面。
在进行管道焊接时，应根据管道材料的种类和厚度选择合适的焊接方法和工艺参数，确保焊接接头的牢固性和密封性。
同时，焊接材料的选择也至关重要，应符合相关标准，保证焊接接头的材质和性能满足工程要求。
此外，焊接设备的使用和维护也是管道焊接技术要求中的重要内容，必须保证设备的正常运行和操作人员的技术水平。
其次，管道焊接的标准主要包括国家标准、行业标准和企业标准。
国家标准是管道焊接的基础，包括了焊接工艺、焊接材料、焊接设备的要求和规定，是管道焊接的基本依据。
行业标准是在国家标准的基础上，根据具体行业的特点和需求进行制定的，可以更好地满足特定行业的要求。
企业标准是针对具体企业的生产实际和管理需求，对管道焊接进行了更为详细和具体的规定，是企业自身质量管理的重要依据。
在实际工程中，要严格按照相关的技术要求和标准进行管道焊接，确保焊接质量。
首先，要严格控制焊接工艺参数，包括焊接电流、电压、焊接速度等，确保焊接接头的牢固性和外观质量。
其次，要选择符合要求的焊接材料，保证焊接接头的材质和性能符合设计要求。
同时，要对焊接设备进行定期检查和维护，确保设备的正常运行和使用安全。
最后，在进行管道焊接时，要严格按照相关标准的要求进行操作，确保焊接质量符合规定。
总之，管道焊接技术要求与标准对于工程施工的质量和安全至关重要，只有严格执行相关要求和规定，才能确保管道焊接质量，提高工程的可靠性和安全性。
希望各相关行业的从业人员能够认真学习和遵守相关要求，共同提升管道焊接水平，为工程的顺利进行和安全运行做出贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道焊接技术标准
金属管道种类繁多、数量大，使用工况千差万别。
我国不同行业采用不同的应用标准体系，标准之间差别很大。
当然，由于金属管道的工况，如温度、压力、介质、环境等不同，标准有差距是客观存在的。
例如，电力电站管道高压、高温、蒸汽介质居多；石化、石油管道受压、腐蚀介质居多；化工行业管道还有剧毒介质（如氯气）；机械行业压力容器，按使用情况及工况分成低压、中压、高压、超高压，按容器类别分成第一类压力容器、第二类压力容器、第三类压力容器。
船舶管道有高压的蒸汽管道、主机冷却的海水管道（承压及受腐蚀）、污水管道（承压及受高温）、燃油输送管道、压缩空气管道等，在不同的工况条件下运行。
以下择要介绍一些基本标准。
一、压力管道分类
1. 压力管道的定义
压力管道是指在生产、生活中使用的可能引爆或中毒等危险性较大的特种设备及管道。
①输送GB5044①《职业性接触毒物性危害程度分级》中规定的毒性程度为极度危害介质的管道。
②输送GB5016②《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道。
③最高工作压力不小于0.1MPa（表压，下同），输送介质为气（汽）体及液化气体的管道。
④最高工作压力不小于0.1MPa，输送介质为可燃、易焊、有毒以及有腐蚀性或高温工作温度不小于标准沸点的液体管道。
⑤上述四项规定管道的附属设施（弯头、大小头、三能、管帽、加强管接头、异径短管、管箍、仪表管、嘴、漏斗、快速接头等管件；法兰、垫片、螺栓、螺母、限流孔板、盲板、法兰盖等连接件；各类阀门、过滤器、流水器、视镜等管道设备，还包括管道支架以及安装在压力管道上的其他设施）。
① GB5044分为四级（与99容规相同）：极度危害（1级）＜0.1mg/m3；高度危害（2级）0.1～1mg/m3；中度危害（3级）1.0～10mg/m3；轻度危害（4级）＞10mg/m3。
② GB5016标准对可燃气体火灾危险性分甲、乙两类，甲类气体为可燃气体与空气混合物的爆炸下限不大于10％（体积），乙类气体为可燃气体与空气混合物的爆炸下限不小于10％（体积）。
GB5016标准对液态烃、可燃液体的火灾危险性按如下分类：
甲A类15℃的蒸汽压力大于0.1MPa的烃类液体及其他类似的液体；
甲B类甲A类以外的可燃液体，闪点小于28℃；
乙A类28℃≤闪点≤45℃的可燃液体；
乙B类45℃＜闪点＜60℃的可燃液体；
丙A类60℃＜闪点≤120℃的可燃液体；
丙B类闪点≥120℃的可燃液体。
2. 压力管道分类、分级（见表1）
表1 压力管道分类、分级。
