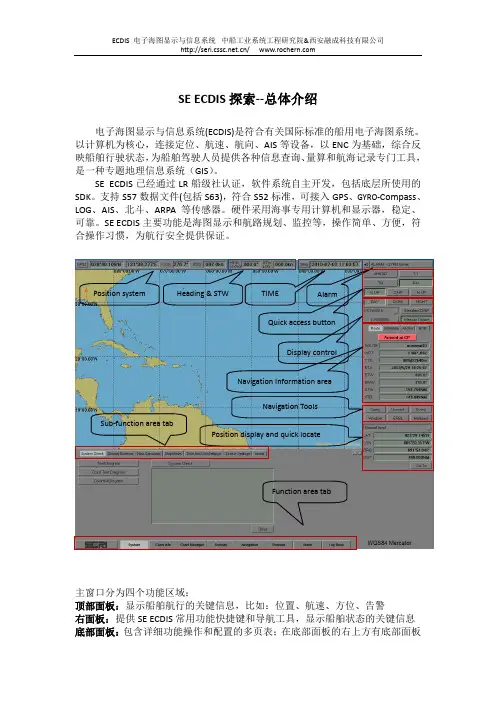

主窗口分为四个功能区域：顶部面板：显示船舶航行的关键信息，比如：位置、航速、方位、告警右面板：提供SE ECDIS 常用功能快捷键和导航工具，显示船舶状态的关键信息 底部面板：包含详细功能操作和配置的多页表；在底部面板的右上方有底部面板Position systemHeading & STW TIME AlarmQuick access buttonDisplay controlNavigation Information areaNavigation ToolsPosition display and quick locateSub-function area tabFunction area tab和右面板显示/隐藏按钮。
海图显示区域：显示ENC和其他格式的海图、方向指向、比例尺/纬度线，以及深度单位等。
Note: 如果想扩大海图显示区域，可以隐藏底部面板和右面板，在屏幕上仅显示海图显示区域和顶部面板。
SE ECDIS界面采用QT开发，支持多种操作系统。
SE ECDIS 的软件架构图:SE ECDIS核心模块(ENC海图显示)处理流程图：SE ECDIS系统软件几大模块介绍：1、系统设置包括本船相关参数信息的设置、时间信息设置、投影设置、测试图表查看、颜色模式设置、亮度调节等。
中国船级社产品检验申请表
中国船级社工业产品检验申请书中国船级社（CCS）：兹委托你单位对下列产品按下述要求进行检验, 我们将就此项委托给予积极配合及提供必要条件，并及时向你单位支付有关费用。
此外, 关于下述产品的图纸/技术资料，我单位特声明在其使用及提交上系完全合法。
申请单位代表人签署：年月日(Rev. 2.0 20070101-1/1)CHINA CLASSIFICATION SOCIETYApplication for Industrial Product SurveyTo: CCS ：This is to entrust China Classification Society (CCS) to survey the following products according to the following requirements. The Client agrees to provide an active cooperation and necessary for CCS in the course of survey and pay the relevant fee and expenses for the specified service. Furthermore, the Client guarantees that all contents declared in this certificate of entrustment and all materials submitted are true, and the use and supply of the technical documents of the following products are legally justified.Signature of Applicant ：Date:Rev. 2.0 (20070101-1/1)中国船级社工业产品认可申请书认可工作控制号(由本社填写 )申请方已了解：本申请一经申请方签署和盖章并被中国船级社受理，即构成申请方与中国船级社之间的合同证明。
美国船级社认证流程 参考的标准
美国船级社认证流程参考的标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!美国船级社认证流程参考的标准在美国，船级社认证是确保船舶符合特定安全标准的重要程序。
船载电子海图系统(ECS)型式认可信息
船载电子海图系统(ECS)型式认可信息序号证书编号产品名称产品制造厂制造厂地址发证机构发证日期证书有效期图纸批准号1 DL09T00026 电子海图系统大连海事大学科技开发总公司大连市凌海路1号大连海事大学中国船级社大连分社2010年6月23日2014年6月22日NP10A008342 DL10T00028 电子海图系统大连海事大学科技开发总公司大连市凌海路1号大连海事大学中国船级社大连分社2010年9月7日2014年6月22日NP10A020363 DL10T00035 电子海图系统大连海大航运科技有限公司大连高新技术产业园区七贤岭学子街2－2号中国船级社大连分社2010年12月22日 2014年12月21日 NP10A020674 DL11T00005 电子海图系统大连海事大学科技开发总公司大连市凌海路1号大连海事大学中国船级社大连分社2011年2月15日2014年6月22日NP10A031775 FZ10T00007 船载电子海图系统（ECS）厦门新诺科技有限公司福建省厦门市软件园二期望海路17号701中国船级社福州分社2011年1月12日2015年1月11日NP10A026326 FZ10T00009 船载电子海图系统（ECS）厦门宏远航星船艇科技有限公司厦门市火炬高新区创业大厦201室中国船级社福州分社2010年12月30日 2014年12月29日 NP10A028097 GZ10T00061 电子海图系统海华电子企业(中国)有限公司中国广州市黄埔大道西平云路163号中国船级社广州分社2010年11月3日2014年11月2日GZ10A001378 SH10T00043 船载电子海图系统（ECS A级) 上海埃威航空电子有限公司中国上海市桂平路555号47号楼中国船级社上海分社2010年5月28日2014年5月27日SH10A000929 SH10T00353 船舶电子海图仪（A级) 上海航元海运技术开发公司上海市浦东大道1550号中国船级社上海分社2011年1月30日2015年1月29日SH10A0101510 SH10T00365 船舶电子海图仪上海三镝船舶科技有限公司上海华徐公路480号中国船级社上海分社2011年4月25日2015年4月24日SH10A0107211 SH11T00007 船载电子海图系统宁波盛洋电子科技有限公司宁波市石浦镇渔港南路71-73号中国船级社上海分社2011年4月7日2015年4月6日SH11A0003112 TJ10T00018 船载电子海图系统（ECS）北京海兰信数据科技股份有限公司北京市海淀区清华科技园科技大厦A座605-606室中国船级社天津分社2010年11月12日 2014年11月11日 NP10A0163213 WH10T00048 电子海图系统武汉键控航海科技有限公司湖北省武汉市东湖开发区关东园路2-2号光谷国际商会大厦A-1005～1007室中国船级社武汉分社2010年11月22日 2014年11月21日 WH10A0017314 NJ11T00027 电子海图系统南通赛洋电子有限公司江苏省南通市中南世纪城17幢4F、5F中国船级社南京分社2011年6月2日2015年6月1日NP10A0270415 NJ10T00234_01电子海图显示与信息系统苏州新阳升电气有限公司中国江苏省苏州市相城区黄埭镇春旺路11号中国船级社南京分社2011年2月20日2015年2月19日NP10A03250。
船舶图纸与技术文件送审控制要点
本文件规定了船舶设计图纸、技术文件送审的程序和项目，旨在确保船舶设计图纸和技术文件使用的合法性。
本标准规定了图纸、技术文件送审程序和项目。
本标准合用于船舶图纸、技术文件送审项目及其管理。
委外设计单位负责船舶设计图纸、技术文件的送审和退审意见的处理。
4.1 船舶图纸、技术文件的送审程序4.1.1 需送审的图纸、技术文件的份数根据建造说明书和入级船级社的要求规定，由产品专业主管人员负责复印准备，填注送审信件，并在产品计划作好相应的送审记录等，交资料室，由资料员负责审批交邮寄。
4.1.2 对于电子送审的图纸，统一为*.PDF 格式，由设计院或者船厂上传审图系统。
4.1.3 送审图纸、技术文件寄出时，应随同附上由产品主管和科长联合签署的信件，信件上写明送审的图号、图纸标题名称、份数和要求及时退审等内容。
4.1.4 根据要求在寄出送审图纸后，用传真或者邮件通知对方以便对方安排审查人员审查并及时退审。
4.1.5 对于电子送审的项目，由各专业主管负责将需送审的图纸及送审信递交资料室统一送审，确认回执并做好记录。
4.2 退审意见的处理4.2.1 退审信件(含传真，电子邮件与退审图纸)由资料室核收、登记，并由专业技术主管对退审意见处理，退审意见应有明确的处理结果，由科长审阅后发送、存档。
退审信函原件与退审图纸一起由资料室保管。
4.2.2 退审信函 (含退审图纸) 由科长与有关专业技术主管进行检查，检查主要内容为：a、退审意见要求是否明确；b、是否超越建造说明书的要求；c、是否超过有关规范、规则、公约等；d、是否与其它专业有牵联；e、是否需对已定货的设计、材料作补充修改或者重新定货。
4.2.3 退审意见如有 4.2.2 中所列项目内容时，应由主管报告技术经理商讨对策，当有与其相关专业牵联的内容时，则由技术经理确认后转有关专业科室处理。
4.2.4 退审意见中不明确部份，由专业技术主管人员联系、问询清晰后处理。
4.2.5 对退审意见中超过建造说明书、规范、规则要求的部份，根据部门领导与技术经理商讨决定的意见处理，必要时，由专业技术主管与公司商务部门联系处理。
美国船级社船板规范(ABS)2006
美国船级社船板规范（ABS：2006）第二部分第一章造船用材料第一节通则1试验和检查1.1一般要求用于造船及容器设备入级的材料的检验和试验，必须经过验船师的认可并符合以下相关要求。
材料、试验试样、机械性能试验程序如和本节的要求不同，可以通过申请获得批准，对材料生产国的生产工艺应定期认可，包括材料的用途，例如材料用于哪一部分，容器的类型、用途、容器的制造特性等。
1.2制造商认可(2003)(略)1.7对以前认可材料的拒收如果在使用中证明材料不能满足要求，尽管有以前经过检查合格证明，它将被拒收。
1.9试验机校核(2005)试验机应保持良好而准确的状态，达到验船师满意，并对试验机进行校对检查。
所有试验应由合格的人员按认可的国家或国际标准进行。
3缺陷所有材料不得有裂纹，有害的表面裂缝，有害的分层及类似缺陷。
除指明的特殊材料外，除非验船师批准，不得将焊接或修磨用于修补缺陷。
在批准对材料如此处理的情况下，验船师可规定进一步的探测及必需的热处理，然后如果认为满意，经处理的部分应打印上验船师的识别标记并用漆画一个圆圈。
5材料识别制造商应采用一种钢锭、板坯、成品板、型材、铸件的识别系统，以使材料可以追溯到原始炉次，并应给验船师提供便利以对材料进行这种追踪。
7生产厂的证书7.1证书格式除非另有要求，应将所有被接受材料的四份已经过证明的钢厂试验报告及装船资料(可以是分开的或组合的单据)提供给验船师，上面标明材料的级别、炉次识别号、试验结果及装船重量。
其中一份钢厂试验报告由验船师备签后提交给买方，三份由船级社保存使用。
在将经证明的钢厂试验报告及装船资料发送给当地船级社办事处之前，生产厂应向验船师提交一份证书，说明材料已按照批准的工艺生产并且材料满意的经受住了规定的试验，如果在每份经证明的钢厂试验报告上打印上厂名并由授权的生产厂代表签字，则下面的证书格式可以被接受：“我们特此证明，这里所述材料已根据相应规范按工艺生产并根据美国船级社规范的要求进行了试验并取得了满意的结果。
CCS验船师手册 第三分册 船舶法定检验 B-国际载重线公约规定的检验
1.6.2 核定的干舷：
核定的干舷应取相当于或大于船舶设计时的结构强度干舷、稳性干舷及载重线型状干舷三者中的
最大者。
III-B1-3
初次检验
CCS
Confidential
Rev. 3.0
9910
2.1
查阅船厂或船东申请书的完整性，在申请入级的同时，明确表明国际船舶载重线证书的申请项目。
2.2
查核业经审批的技术设计图纸资料及审图意见（如适用时）的完整性，诸如：
体入级的要求。因此，如果船体入级证书尚未取得或失效时，则不能签发载重线证书或在证书上
签证。ห้องสมุดไป่ตู้
1.5
检验间隔期
III-B1-2
一般规定
CCS
Confidential
Rev. 3.0
9910
1.5.1 适用载重线公约的船舶的检验间隔期如下：
1.5.1.1 初次检验：船舶投入营运前；
1.5.1.2 换证检验：期限由主管机关决定，但不得超过五年。
稳性资料（完整稳性和必要的破舱稳性）；
装载手册（反映船舶总纵强度情况）及船体结构规范计算书。
验船师在查核上述计算书时，应该注意到“形状干舷对应的吃水”与“结构吃水”、“稳性吃水”
三者的相应与协调，确定同一吃水数据，既满足公约、同时满足本社入级规则与规范及主管机关
对于干舷、强度及稳性的要求。如果通过补充计算还不能取得一致，则以三者中的最小吃水核定
载重线仅标 W。
2.3.2.5 如船舶的特殊性或船舶的业务性质或受航行的限制，不可能使用某些季节的载重线时，则这些载
重线可不勘划。
如某些国际航行船舶受到航行区域或性能限制，例如只宜适合航行于公约附则二所附海图中所示
常用船舶设计软件对比
常用船舶设计软件对比目前，国际上常用的船舶设计软件有如下几种:TribonTribon 系统是由瑞典KCS(Kockums Computer System AB)公司设计开发的一套用于辅助船舶设计与建造计算机软件集成系统。
Tribon集CAD/CAM(计算机辅助设计与制造)与MIS(信息集成)于一体，并覆盖了船体、管子、电缆、舱室、涂装等各个专业的一个专家系统。
总体上Tribon系统可分为船体设计、舾装设计、系统管理及维护三大部分。
该软件是一个出色的集成系统，也是一个庞大的系统，它具有许多其他系统所不具备的优点。
Tribon推出的新版本较过去添加了很多新的功能，如在设备选择、合同设计等方面的功能。
我国使用该设计软件系统的公司有：广船国际股份有限公司、江南造船（集团）有限公司等。
对我国的用户来说，该软件存在的缺点有：数据开放性不够，数据库系统自成一套与常用的数据库缺少接口等。
TRIBON的第一个软件包是TRIBON Solution。
在2004 TRIBON Solution 被AVEVA集团收购，M3是tribon的最新版本。
它包括初始设计模块，基本设计，船体建模，船舶配件模块，装配计划和工件准备模块。
运行于windows系统，在造船工业排他性发展。
（注：言下之意是说tribon和其他程序的接口、兼容等方面过于保守）vantage marine是AVEVA基于已有着名的PDMS（工厂设计管理系统）发展的新产品。
vantage marine的意义在于它是PDMS配件模块和tribonM3船体和基本应用程序的联合产物。
NAPANAPA 公司首次在船舶设计软件中采用3D技术，并在船舶初步设计和基本设计阶段提出了3D NAPA船舶模型的概念，这一概念己得到广泛认同。
利用NAPA Steel设计师们可以在较短时间内迅速完成结构初步设计和重量、成本计算，生成可供送审的技术文件和图样，并根据需要生成结构有限元计算所需的网格模型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
________________________________________________________________美国船级社图纸认证电子送审系统第三版ABS Eagle Engineering ManagerVersion 3OCT 2013________________________________________________________________目录1. 美国船级社电子审图系统介绍（ABS Eagle Manager User） (3)2. 账户申请（ABS Eagle Account Manager User Application） (4)3. 账户管理（ABS Eagle Account Manager User Management） (4)4. 登录审图系统流程（Login ABS Eagle Manager） (5)5. 送审项目（Engineering Manager Project） (7)6. 图纸清单（Drawing List） (8)8. 送审界面（Transmittal Screen） (10)9. 送审提交（Transmittal） (13)11. 查看并下载ABS退审信件（Download Approved Drawings） (15)12. 意见回复（Comment Reply） (17)13. 退审报告（Report） (19)14. ABS上海电子审图系统负责人(ABS Support Team in Shanghai) (20)________________________________________________________________ 美国船级社电子审图系统介绍（（ABS Eagle Manager User）1. 美国船级社电子审图系统介绍美国船级社图纸审核电子送审系统能使客户随时查看其送审项目。
客户还能通过主帐户建立子账户使本公司内部人员登录查看相关项目。
ABS在全球范围内建立了电子审图系统（ABS Eagle Engineering Manger）。
该系统不但增强了对项目的追踪和管理能力，还使客户可以电子化送审图纸和接收电子化退审，大幅地提高了客户送审和接收退审流程的进度。
同时也有效地帮助客户降低了送审的成本。
________________________________________________________________ 账户申请（（ABS Eagle Account Manager User Application）2. 账户申请客户可以发电子邮件到ABS-Shanghai-O2E@ 申请电子审图网络界面的登录帐号,并在邮件内注明贵公司的联系方式。
（如公司名称, 地址, 联系人, 联系电话, 传真, 联系邮箱等）。
ABS会根据您的邮箱开通电子审图账户，并将用户名和密码发送至此邮箱，请注意查收并妥善保管。
账户管理（（ABS Eagle Account Manager User Management）3. 账户管理（a） ABS 为您申请的是主账户（Admin. User）。
（b） 您可使用该主账户（Admin. User）分别设立多个子账户（Sub. User）ABS Eagle Account结构图（图1）________________________________________________________________（c）如何开通子账户：登录主账户Access界面（见图2）填写子账户信息后，按Activate即可生成新的子账户。
系统会自动发送子账户的用户名和密码至所登记的邮箱内，密码应妥善保存。
图2登录审图系统流程（（Login ABS Eagle Manager）4. 登录审图系统流程（a）登录ABS审图系统：打开IE浏览器，在地址栏输入以下网址：https://.您就可以进入审图系统（ABS Eagle Engineering Manger）的网页（如图3）________________________________________________________________图3（b）在“User Name”里输入ABS审图系统的用户名，在“Password”里输入ABS审图系统登录密码，密码应妥善保存。
（见图4）图4________________________________________________________________（c） “Construct”界面点击“All Active Projects”进入Engineering Manager系统查看ABS项目。
（见图5）（d） 作为船厂及船东可经过ABS及送审方同意，点击Oversight Project查看送审项目图5注意：1.“Design”界面中可以使用ABS Rule Manager 和Web-Calculation功能。
2. 子账户下将不再显示“Access”界面。
送审项目（（Engineering Manager Project）5. 送审项目进入系统后，客户可以看到ABS审图系统中显示其送审的项目，项目分为进行中项目“Active”（ABS系统的默认选择），已完成项目“Completed”和全部项目“All”三种状态。
（见图6）________________________________________________________________图6图纸清单（（Drawing List）6. 图纸清单（a）点击项目号进入后，客户将看到项目的图纸目录Drawings.（见图7）（b）预先输入图名图号，可用两种方法：①.：添加送审图纸，包括图名、图号及文件类型。
②.：上传送审图纸清单，可下载表格sis_upload_template.xls进行填写。
图7________________________________________________________________ （c）：选中结束审核的图纸显示审图意见（d）：选中结束审核的图纸进行下载（e）图纸状态描述，见图8分类图纸状态描述Active Received图纸已收到Under Review图纸进行审核中Complete Complete图纸已退审，无意见Not Submitted Scheduled图纸计划送审Engineer Action Engineer Action图纸已退审，有意见Surveyor Action Surveyor Action图纸已退审，有意见Retained Retained 图纸未退审（要求客户答复或ABS无审图要求，详情见退审信）图8送审编号（（Transmittals No.），见图97. 送审编号图9（a）：新建送审编号，系统将自动生成编号，并进入送审界面。
________________________________________________________________(b)：当送审未能成功完成，状态栏将变成“Not Transmitted”，此时可进行修改“Edit Transmittal”。
(c)：删除不包含任何图纸信息的“Transmittal No.”送审编号。
送审界面（（Transmittal Screen），见图108. 送审界面图10（a）Transmittal Screen _Section 1①.CR******（系统自动生成的送审编号）②.：可添加联系人名单。
（b）Transmittal Screen _Section 2 （见图11）________________________________________________________________图11①.File：您所需上传的图纸文件②.Submittal Item：您所传文件类型: 送审信件: 图纸: 参考文件③.Date: 日期(在您上传送审信件时需要填写该栏)④.Drawing No: 图号⑤.Title: 图名⑥.Sheet: 指一份图纸⑦.Rev: 版本号⑧.: 当完成填写1-7项后可按该添加按钮进行上传注意：以上各栏均不能出现中文或者中文符号，所传文件名中也不能包含中文。
（c）Transmittal Screen _Section 3（见图12）这是上传（）之后的界面________________________________________________________________图12①.：表示某些项目没有填写（见图13）图13②.：表示添加Sheet No：下拉该项可选择相应船号（见图14）图14________________________________________________________________ 送审提交（（Transmittal）9. 送审提交（a）完成上述步骤后，可选“PREVIEW”进行预览（见图15）图15（b）核对所传文件图纸，如无误可按“Submit”提交（见图16）图16________________________________________________________________（c）检查该次送审是否已成功上传（见图17）“Processed”表示该次送审已成功“Not Transmitted”表示该次送审未成功图1710. 图纸状态核查（Drawing Status）（见图18）（a）选择“Drawing List”可查看所传图纸，状态为“Received”图18（b）选择“Transmittals”（见图19）近三个月的送审相关信息将在“Transmittals”界面默认显示，您也可通过输入“Transmittals No.”进行搜索。
________________________________________________________________图19退审信件（（Download Approved Drawings）11. 查看并下载ABS退审信件（a）图纸下载，点击，选中所要下载的图纸，点击进行下载（见图20）图20（b）退审信下载（见图21）点击进行下载。
________________________________________________________________图21（c）退审图纸及退审信压缩包下载（见图22）点击Reference No.下的数字进行下载。
图22（d）意见查看选择“Comments”进行意见查看（见图23）________________________________________________________________图23意见回复（（Comment Reply）12. 意见回复（a）选中需要回复的意见项，再点击进行意见回复（见图24）图24________________________________________________________________ （b）在“COMMENTS”栏中填入回复意见（见图25）图25（c）在“NEW/EXISTING FILES”里上传图纸文件（详情参见Transmittal Screen _Section 2）（见图26）图26（d）“PREVIEW” 核对所传文件图纸，如无误可按“Submit”提交(见图27)________________________________________________________________图27退审报告（（Report）13. 退审报告（a）Report可分为“Comment List”和“Drawings Report”（b）Comment List （退审意见目录）（见图28）图28________________________________________________________________ （c）Drawing Report（退审图纸目录）（见图29）图2914. ABS上海电子审图系统负责人(ABS Support Team in Shanghai)客户除了可以通过登录ABS的电子送审网络界面上传图纸，也可以通过电子邮件送审图纸（小于10兆）发送至ABS上海审图中心公用邮箱ABS-Shanghai-O2E@，或者通过CD 或其他方便形式送审图纸。
