高中物理磁场部分难题专练 (非常好)
2．如图所示，带正电的物块A放在不带电的小车B上，开始时都静止，处于垂直纸面向里的匀强磁场中．t=0时加一个水平恒力F向右拉小车B，t=t1时A相对于B开始滑动．已知地面是光滑的．AB间粗糙，A带电量保持不变，小车足够长．从t=0开始A、B的速度﹣时间图象，下面哪个可能正确（）A．B．C．D．解答：解：分三个阶段分析本题中A、B运动情况：开始时A与B没有相对运动，因此一起匀加速运动．A所受洛伦兹力向上，随着速度的增加而增加，对A根据牛顿第二定律有：f=ma．即静摩擦力提供其加速度，随着向上洛伦兹力的增加，因此A与B之间的压力减小，最大静摩擦力减小，当A、B之间的最大静摩擦力都不能提供A的加速度时，此时AB将发生相对滑动．当A、B发生发生相对滑动时，由于向上的洛伦兹力继续增加，因此A与B之间的滑动摩擦力减小，故A的加速度逐渐减小，B的加速度逐渐增大．当A所受洛伦兹力等于其重力时，A与B恰好脱离，此时A将匀速运动，B将以更大的加速度匀加速运动．综上分析结合v﹣t图象特点可知ABD错误，C正确．故选C．3．如图所示，纸面内有宽为L水平向右飞行的带电粒子流，粒子质量为m，电量为+q，速率为v0，不考虑粒子的重力及相互间的作用，要使粒子都汇聚到一点，可以在粒子流的右侧虚线框内设计一匀强磁场区域，则磁场区域的形状及对应的磁感应强度可以是哪一种（）（其中B0=，A、C、D选项中曲线均为半径是L 的圆弧，B 选项中曲线为半径是的圆）A．B．C．D．解答：解：由于带电粒子流的速度均相同，则当飞入A、B、C这三个选项中的磁场时，它们的轨迹对应的半径均相同．唯有D选项因为磁场是2B0，它的半径是之前半径的2倍．然而当粒子射入B、C两选项时，均不可能汇聚于同一点．而D选项粒子是向上偏转，但仍不能汇聚一点．所以只有A选项，能汇聚于一点．故选：A4．如图所示，匀强磁场的方向竖直向下．磁场中有光滑的水平桌面，在桌面上平放着内壁光滑、底部有带电小球的试管．试管在水平拉力F作用下向右匀速运动，带电小球能从管口处飞出．关于带电小球及其在离开试管前的运动，下列说法中正确的是（）A．小球带负电B．洛伦兹力对小球做正功C．小球运动的轨迹是一条抛物线D．维持试管匀速运动的拉力F应增大解答：解：A、小球能从管口处飞出，说明小球受到指向管口洛伦兹力，根据左手定则判断，小球带正电．故A 错误．B、洛伦兹力总是与速度垂直，不做功．故B错误．C、设管子运动速度为v1，小球垂直于管子向右的分运动是匀速直线运动．小球沿管子方向受到洛伦兹力的分力F1=qv1B，q、v1、B均不变，F1不变，则小球沿管子做匀加速直线运动．与平抛运动类似，小球运动的轨迹是一条抛物线．故C正确．D、设小球沿管子的分速度大小为v2，则小球受到垂直管子向左的洛伦兹力的分力F2=qv2B，v2增大，则F2增大，而拉力F=F2，则F逐渐增大．故D正确．故选CD．5．如图所示，在第二象限内有水平向右的匀强电场，电场强度为E，在第一、第四象限内分别存在如图所示的匀强磁场，磁感应强度大小相等．有一个带电粒子以初速度v0垂直x轴，从x轴上的P点进入匀强电场，恰好与y 轴成45°角射出电场，再经过一段时间又恰好垂直于x轴进入下面的磁场．已知OP之间的距离为d，则带电粒子（）A．在电场中运动的时间为B．在磁场中做圆周运动的半径为 dC．入磁场至第二次经过x轴所用时间为D．自进入电场至在磁场中第二次经过x轴的时间为解答：解：根据题意作出粒子的运动轨迹，如图所示：A、粒子进入电场后做类平抛运动，从x轴上的P点进入匀强电场，恰好与y轴成45°角射出电场，所以v==v x=v0tan45°=v0沿x轴方向有：x=所以OA=2OP=2d在垂直电场方向做匀速运动，所以在电场中运动的时间为：t1=，故A正确；B、如图，AO1为在磁场中运动的轨道半径，根据几何关系可知：AO1=，故B错误；C、粒子从A点进入磁场，先在第一象限运动个圆周而进入第四象限，后经过半个圆周，第二次经过x轴，所以自进入磁场至第二次经过x轴所用时间为t2=，故C错误；D、自进入电场至在磁场中第二次经过x轴的时间为t=t1+t2=，故D正确．故选AD6．如图（甲）所示，在直角坐标系0≤x≤L区域内有沿y轴正方向的匀强电场，右侧有一个以点（3L，0）为圆心、半径为L的圆形区域，圆形区域与x轴的交点分别为M、N．现有一质量为m，带电量为e的电子，从y轴上的A 点以速度v0沿x轴正方向射入电场，飞出电场后从M点进入圆形区域，速度方向与x轴夹角为30°．此时在圆形区域加如图（乙）所示周期性变化的磁场，以垂直于纸面向外为磁场正方向），最后电子运动一段时间后从N飞出，速度方向与进入磁场时的速度方向相同（与x轴夹角也为30°）．求：（1）电子进入圆形磁场区域时的速度大小；（2）0≤x≤L区域内匀强电场场强E的大小；（3）写出圆形磁场区域磁感应强度B0的大小、磁场变化周期T各应满足的表达式．解答：解：（1）电子在电场中作类平抛运动，射出电场时，如图1所示．由速度关系：解得（2）由速度关系得在竖直方向解得（3）在磁场变化的半个周期内粒子的偏转角为60°，根据几何知识，在磁场变化的半个周期内，粒子在x轴方向上的位移恰好等于R．粒子到达N点而且速度符合要求的空间条件是：2nR=2L电子在磁场作圆周运动的轨道半径解得（n=1、2、3…）若粒子在磁场变化的半个周期恰好转过圆周，同时MN间运动时间是磁场变化周期的整数倍时，可使粒子到达N点并且速度满足题设要求．应满足的时间条件：解得T的表达式得：（n=1、2、3…）7．如图所示为一种获得高能粒子的装置．环形区域内存在垂直纸面向外、大小可调的匀强磁场．M、N为两块中心开有小孔的距离很近的极板，板间距离为d，每当带电粒子经过M、N板时，都会被加速，加速电压均为U；每当粒子飞离电场后，M、N板间的电势差立即变为零．粒子在电场中一次次被加速，动能不断增大，而绕行半径R 不变．当t=0时，质量为m、电荷量为+q的粒子静止在M板小孔处．（1）求粒子绕行n圈回到M板时的速度大小v n；（2）为使粒子始终保持在圆轨道上运动，磁场必须周期性递增，求粒子绕行第n圈时磁感应强度B n的大小；（3）求粒子绕行n圈所需总时间t总．解答：解：（1）粒子绕行一圈电场做功一次，由动能定理：即第n次回到M板时的速度为：（2）绕行第n圈的过程中，由牛顿第二定律：得（3）粒子在每一圈的运动过程中，包括在MN板间加速过程和在磁场中圆周运动过程．在MN板间经历n次加速过程中，因为电场力大小相同，故有：即加速n次的总时间而粒子在做半径为R的匀速圆周运动，每一圈所用时间为，由于每一圈速度不同，所以每一圈所需时间也不同．第1圈：第2圈：…第n圈：故绕行n圈过程中在磁场里运动的时间综上：粒子绕行n圈所需总时间t总=+．8．如图所示，圆心为坐标原点、半径为R的圆将xoy平面分为两个区域，即圆内区域Ⅰ和圆外区域Ⅱ．区域Ⅰ内有方向垂直于xoy平面的匀强磁场B1．平行于x轴的荧光屏垂直于xoy平面，放置在坐标y=﹣2.2R的位置．一束质量为m电荷量为q动能为E0的带正电粒子从坐标为（﹣R，0）的A点沿x轴正方向射入区域Ⅰ，当区域Ⅱ内无磁场时，粒子全部打在荧光屏上坐标为（0，﹣2.2R）的M点，且此时，若将荧光屏沿y轴负方向平移，粒子打在荧光屏上的位置不变．若在区域Ⅱ内加上方向垂直于xoy平面的匀强磁场B2，上述粒子仍从A点沿x轴正方向射入区域Ⅰ，则粒子全部打在荧光屏上坐标为（0.4R，﹣2.2R）的N点．求（1）打在M点和N点的粒子运动速度v1、v2的大小．（2）在区域Ⅰ和Ⅱ中磁感应强度B1、B2的大小和方向．（3）若将区域Ⅱ中的磁场撤去，换成平行于x轴的匀强电场，仍从A点沿x轴正方向射入区域Ⅰ的粒子恰好也打在荧光屏上的N点，则电场的场强为多大？解答：解：（1）粒子在磁场中运动时洛伦兹力不做功，打在M点和N点的粒子动能均为E0，速度v1、v2大小相等，设为v，由可得（2）如图所示，区域Ⅱ中无磁场时，粒子在区域Ⅰ中运动四分之一圆周后，从C点沿y轴负方向打在M 点，轨迹圆心是o1点，半径为r1=R区域Ⅱ有磁场时，粒子轨迹圆心是O2点，半径为r2，由几何关系得r22=（1.2R）2+（r2﹣0.4R）2解得r2=2R由得故，方向垂直xoy平面向外．，方向垂直xoy平面向里．（3）区域Ⅱ中换成匀强电场后，粒子从C点进入电场做类平抛运动，则有1.2R=vt，解得场强．9．如图甲所示，直角坐标系中直线AB与横轴x夹角∠BAO=30°，AO长为a．假设在点A处有一放射源可沿∠BAO 所夹范围内的各个方向放射出质量为m、速度大小均为v、带电量为e的电子，电子重力忽略不计．在三角形ABO 内有垂直纸面向里的匀强磁场，当电子从顶点A沿AB方向射入磁场时，电子恰好从O点射出．试求：①从顶点A沿AB方向射入的电子在磁场中的运动时间t；②磁场大小、方向保持不变，改变匀强磁场分布区域，使磁场存在于三角形ABO内的左侧，要使放射出的电子穿过磁场后都垂直穿过y轴后向右运动，试求匀强磁场区域分布的最小面积S．③磁场大小、方向保持不变，现改变匀强磁场分布区域，使磁场存在于y轴与虚线之间，示意图见图乙所示，仍使放射出的电子最后都垂直穿过y轴后向右运动，试确定匀强磁场左侧边界虚线的曲线方程．解答：解：（1）根据题意，电子在磁场中的运动的轨道半径R=a，由evB=得：B=由T=t==（2）有界磁场的上边界：以AB方向发射的电子在磁场中的运动轨迹与AO中垂线交点的左侧圆弧有界磁场的上边界：以A点正上方、距A点的距离为a的点为圆心，以a为半径的圆弧．故最小磁场区域面积为：（3）设在坐标（x，y）的点进入磁场，由相似三角形得到：圆的方程为：x2+（y+b）2=a2消去（y+b），磁场边界的方程为：10．如图，在直角坐标系xoy中，点M（0，1）处不断向+y方向发射出大量质量为m、带电量为﹣q的粒子，粒子的初速度大小广泛分布于零到v0之间．已知这些粒子此后所经磁场的磁感应强度大小为B，方向垂直于纸面向里，所有粒子都沿+x方向经过b区域，都沿﹣y的方向通过点N（3，0）．（1）通过计算，求出符合要求的磁场范围的最小面积；（2）若其中速度为k1v0和k2v0的两个粒子同时到达N点（1＞k1＞k2＞0），求二者发射的时间差．解答：解（1）在a区域，设任一速度为v的粒子偏转90°后从（x，y）离开磁场，由几何关系有x=R，，得，上式与R无关，说明磁场右边界是一条直线左边界是速度为v0的粒子的轨迹：，得：此后粒子均沿+x方向穿过b区域，进入c区域，由对称性知，其磁场区域如图．磁场的面积（2）如图所示，速度为k1v0的粒子在a区域磁场的时间为两个阶段的直线运动的时间共为在c区域磁场的时间为所以这两个粒子的发射时间差只与t2有关速度为k2v0的粒子在直线运动阶段的时间为11．隐身技术在军事领域应用很广．某研究小组的“电磁隐形技术”可等效为下面的模型，如图所示，在y＞0的区域内有一束平行的α粒子流（质量设为M，电荷量设为q），它们的速度均为v，沿x轴正向运动．在0≤x＜d的区间有磁感应强度为B的匀强磁场，方向垂直纸面向里；在d≤x＜3d的区间有磁感应强度为B的匀强磁场，方向垂直纸面向外；在3d≤x＜4d的区间有磁感应强度为B的匀强磁场，方向垂直纸面向里．要求α粒子流经过这些区域后仍能沿原直线运动，这样使第一象限某些区域α粒子不能到达，达到“屏蔽”α粒子的作用效果．则：（1）定性画出一个α粒子的运动轨迹；（2）求对α粒子起“屏蔽”作用区间的最大面积；（3）若v、M、q、B已知，则d应满足什么条件？解答：解：（1）轨迹如图．（2）要使α粒子流经过这些区域后仍能沿直线运动，则每一小段小于等于四分之一圆弧，且四分之一圆弧时“屏蔽”的面积最大．此时半径为d，如图．由几何关系可知最大面积S max=4d2（3）由得而要使α粒子可以继续向右运动，则要求R≥d即：12．如图所示，在xOy坐标系中分布着四个有界场区，在第三象限的AC左下方存在垂直纸面向里的匀强磁场B1=0.5T，AC是直线y=﹣x﹣0.425（单位：m）在第三象限的部分，另一沿y轴负向的匀强电场左下边界也为线段AC的一部分，右边界为y轴，上边界是满足y=﹣10x2﹣x﹣0.025（单位：m）的抛物线的一部分，电场强度E=2.5N/C．在第二象限有一半径为r=0.1m的圆形磁场区域，磁感应强度B2=1T，方向垂直纸面向里，该区域同时与x轴、y轴相切，切点分别为D、F．在第一象限的整个空间存在垂直纸面向外的匀强磁场，磁感应强度B3=1T．另有一厚度不计的挡板PQ垂直纸面放置，其下端坐标P（0.1m，0.1m），上端Q在y轴上，且∠PQF=30°．现有大量m=1×10﹣6kg，q=﹣2×10﹣4C的粒子（重力不计）同时从A点沿x轴负向以v0射入，且v0取0＜v0＜20m/s之间的一系列连续值，并假设任一速度的粒子数占入射粒子总数的比例相同．（1）求所有粒子从第三象限穿越x轴时的速度；（2）设从A点发出的粒子总数为N，求最终打在挡板PQ右侧的粒子数N′．解答：解：（1）设某速度为v0的粒子从A点入射后到达AC上的G点，因v0与AC成45°角，其对应圆心角为90°，即恰好经过四分之一圆周，故到达G点时速度仍为v0，方向沿Y轴正向．粒子在电场中沿Y轴正向加速运动，设G点坐标为G（x，y），刚好穿出电场时坐标为（x，y1），粒子穿出电场时速度为v1，在电场中运动的过程中，由动能定理得：而y=﹣x﹣0.425又代入数据解得v1=20m/s，可见粒子穿出电场时速度大小与x无关．因v0＜20m/s，由代入数据得：R＜0.2m由数学知识可知，k点坐标为k（﹣0.2m，﹣0.225m），故从A点射出的所有粒子均从AK之间以20m/s的速度沿Y轴正向射出电场，在到达X轴之前粒子作匀速直线运动，故所有粒子从第三象限穿越X轴时的速度大小均为20m/s的速度沿Y轴正向．（2）因为r=0.1m，故离子束射入B2时，离子束宽度刚好与2r相等，设粒子在B2中运动轨道半径为R2，，解得R2=r=0.1m考察从任一点J进入B2的粒子，设从H穿出B2磁场，四边形JO2HO1为菱形，又因为JO2水平，而JO2∥HO1，故H应与F重合，即所有粒子经过B2后全部从F点离开B2进入B3磁场．对v0趋于20m/s的粒子，圆心角∠JO2F→180°，故射入B3时速度趋于Y轴负向；对v0趋于0的粒子，圆心角∠JO2F→0°，故射入B3时速度趋于Y轴正向，即进入B3的所有粒子速度与Y轴正向夹角在0～180°角之间．由于B3=B2，所以R3=R2，由几何关系知：无限靠近Y轴负向射入的粒子轨迹如图所示，最终打在PQ板的右侧O3；与Y轴负向成60°角的粒子刚好经过P点到达Q点；因此与Y轴正向在0～120°角之间从F点射出的粒子要么打在PQ板的左侧，要么打不到板上而穿越Y轴离开B3．由于是“大量”粒子，忽略打在P或Q的临界情况，所以最终打在挡板PQ右侧的粒子数答：（1）所有粒子从第三象限穿越x轴时的速度为20m/s；（2）设从A点发出的粒子总数为N，最终打在挡板PQ右侧的粒子数N′为．13．如图所示，有界匀强磁场磁感应强度为B，方向垂直纸面向里，MN为其左边界，磁场中放置一半径为R的圆柱形金属圆筒，圆心O到MN的距离OO1=2R，圆筒轴线与磁场平行．圆筒用导线通过一个电阻r0接地，最初金属圆筒不带电．现有范围足够大的平行电子束以速度v0从很远处沿垂直于左边界MN向右射入磁场区，已知电子质量为m，电量为e．（1）若电子初速度满足，则在最初圆筒上没有带电时，能够打到圆筒上的电子对应MN边界上O1两侧的范围是多大？（2）当圆筒上电量达到相对稳定时，测量得到通过电阻r0的电流恒为I，忽略运动电子间的相互作用，求此时金属圆筒的电势φ和电子到达圆筒时速度v（取无穷远处或大地电势为零）．（3）在（2）的情况下，求金属圆筒的发热功率．解答：解：（1）如图所示，设电子进入磁场回旋轨道半径为r，则解得r=3R大量电子从MN上不同点进入磁场轨迹如图，从O1上方P点射入的电子刚好擦过圆筒同理可得到O1下Q点距离．（2）稳定时，圆柱体上电荷不再增加，与地面电势差恒为U，U=Ir0电势φ=﹣Ir0电子从很远处射到圆柱表面时速度为v，有解得．（3）电流为I，单位时间到达圆筒的电子数电子所具有总能量消耗在电阻上的功率P r=I2r0所以圆筒发热功率．14．图为可测定比荷的某装置的简化示意图，在第一象限区域内有垂直于纸面向里的匀强磁场，磁感应强度大小B=2.0×10﹣3T，在x轴上距坐标原点L=0.50m的P处为离子的入射口，在y上安放接收器．现将一带正电荷的粒子以v=3.5×104m/s的速率从P处射入磁场，若粒子在y轴上距坐标原点L=0.50m的M处被观测到，且运动轨迹半径恰好最小，设带电粒子的质量为m，电量为q，不计其重力．（1）求上述粒子的比荷；（2）如果在上述粒子运动过程中的某个时刻，在第一象限内再加一个匀强电场，就可以使其沿y轴正方向做匀速直线运动，求该匀强电场的场强大小和方向，并求出从粒子射入磁场开始计时经过多长时间加这个匀强电场；（3）为了在M处观测到按题设条件运动的上述粒子，在第一象限内的磁场可以局限在一个矩形区域内，求此矩形磁场区域的最小面积，并在图中画出该矩形．解答：解：（1）设粒子在磁场中的运动半径为r，依题意MP连线即为该粒子在磁场中作匀速圆周运动的直径，由几何关系得，由洛伦兹力提供粒子在磁场中作匀速圆周运动的向心力，可得，联立解得：=4.9×107C/kg（2）此时加入沿x轴正方向的匀强电场，电场力与此时洛伦兹力平衡，qE=qvB，代入数据得：E=70V/m．所加电场的场强方向沿x轴正方向．设带点粒子做匀速圆周运动的周期为T，所求时间为t=T/8，而，解得t=7.9×10﹣6s（3）该区域面积S=2r2=0.25m2，矩形如图所示．15．如图所示，在xOy 平面的第一、四象限内存在着方向垂直纸面向外，磁感应强度为B 的匀强磁场，在第四象限内存在方向沿﹣y 方向、电场强度为 E 的匀强电场．从y 轴上坐标为（0，a）的P 点向磁场区发射速度大小不等的带正电同种粒子，速度方向范围是与+y 方向成30°﹣150°角，且在xOy 平面内．结果所有粒子经过磁场偏转后都垂直打到x 轴上，然后进入第四象限内的正交电磁场区．已知带电粒子电量为+q，质量为m，粒子重力不计．（1）所有通过第一象限磁场区的粒子中，求粒子经历的最短时间与最长时间的比值；（2）求粒子打到x 轴上的范围；（3）从x 轴上x=a 点射入第四象限的粒子穿过正交电磁场后从y 轴上y=﹣b 的Q 点射出电磁场，求该粒子射出电磁场时的速度大小．解答：解：（1）、各种离子在第一象限内运动时，与y轴正方向成30°的粒子运动时间最长，时间为：…①与y轴正方向成150°的粒子运动时间最短，时间为：…②①②两式联立得：（2）、设带电粒子射入方向与y轴夹角成150°时的轨道半径为R1，由几何关系有：带电粒子经过的最左边为：设带电粒子射入方向与y轴夹角30°时的轨道半径为R2，由几何关系有：带电粒子经过的最右边为：所以粒子打到x 轴上的范围范围是：（3）带电粒子在第一象限的磁场中有：由题意知：R=a带电粒子在第四象限中运动过程中，电场力做功转化为带电粒子的动能，设经过Q点是的速度为v，由动能定理由：解得：v=16．如图（甲）所示，x≥0的区域内有如图乙所示大小不变、方向随时间周期性变化的磁场，磁场方向垂直纸面向外时为正方向．现有一质量为m、带电量为q的正电粒子，在t=0时刻从坐标原点O以速度v沿着与x轴正方向成75°角射入．粒子运动一段时间到达P点，P点坐标为（a，a），此时粒子的速度方向与OP延长线的夹角为30°．粒子在这过程中只受磁场力的作用．（1）若B为已知量，试求粒子在磁场中运动时的轨道半径R及周期T的表达式．（2）说明在OP间运动的时间跟所加磁场的变化周期T之间应有什么样的关系才能使粒子完成上述运动．（3）若B为未知量，那么所加磁场的变化周期T、磁感强度B0的大小各应满足什么条件，才能使粒子完成上述运动？（写出T及B0各应满足条件的表达式）例4如图所示，的区域内有如图所示大小不变、方向随时间周期性变化的磁场，磁场方向垂直纸面向外时为正方向。
高中物理带电粒子在磁场中的运动试题(有答案和解析)及解析
高中物理带电粒子在磁场中的运动试题(有答案和解析)及解析一、带电粒子在磁场中的运动专项训练1．如图所示，在平面直角坐标系xOy 的第二、第三象限内有一垂直纸面向里、磁感应强度为B 的匀强磁场区域△ABC ，A 点坐标为（0，3a ），C 点坐标为（0，﹣3a ），B 点坐标为(23a -，-3a ）．在直角坐标系xOy 的第一象限内，加上方向沿y 轴正方向、场强大小为E=Bv 0的匀强电场，在x=3a 处垂直于x 轴放置一平面荧光屏，其与x 轴的交点为Q ．粒子束以相同的速度v 0由O 、C 间的各位置垂直y 轴射入，已知从y 轴上y =﹣2a 的点射入磁场的粒子在磁场中的轨迹恰好经过O 点．忽略粒子间的相互作用，不计粒子的重力． （1）求粒子的比荷；（2）求粒子束射入电场的纵坐标范围；（3）从什么位置射入磁场的粒子打到荧光屏上距Q 点最远？求出最远距离．【答案】(1)0v Ba(2)0≤y≤2a (3)78y a =，94a【解析】 【详解】(1)由题意可知， 粒子在磁场中的轨迹半径为r ＝a 由牛顿第二定律得Bqv 0＝m 2v r故粒子的比荷v q m Ba= (2)能进入电场中且离O 点上方最远的粒子在磁场中的运动轨迹恰好与AB 边相切，设粒子运动轨迹的圆心为O ′点，如图所示．由几何关系知O ′A ＝r ·ABBC＝2a 则OO ′＝OA －O ′A ＝a即粒子离开磁场进入电场时，离O 点上方最远距离为OD ＝y m ＝2a所以粒子束从y 轴射入电场的范围为0≤y ≤2a (3)假设粒子没有射出电场就打到荧光屏上，有3a ＝v 0·t 02019222qE y t a a m ==>， 所以，粒子应射出电场后打到荧光屏上粒子在电场中做类平抛运动，设粒子在电场中的运动时间为t ，竖直方向位移为y ，水平方向位移为x ，则 水平方向有x ＝v 0·t竖直方向有212qE y t m=代入数据得x设粒子最终打在荧光屏上的点距Q 点为H ，粒子射出电场时与x 轴的夹角为θ，则00tan y x qE x v m v v v θ⋅===有H ＝(3a －x )·tan θ＝当=y ＝98a 时，H 有最大值 由于98a <2a ，所以H 的最大值H max ＝94a ，粒子射入磁场的位置为y ＝98a －2a ＝－78a2．如图所示，一匀强磁场磁感应强度为B ；方向向里，其边界是半径为R 的圆，AB 为圆的一直径.在A 点有一粒子源向圆平面内的各个方向发射质量m 、电量-q 的粒子，粒子重力不计．(1)有一带电粒子以的速度垂直磁场进入圆形区域，恰从B点射出．求此粒子在磁场中运动的时间．(2)若磁场的边界是绝缘弹性边界(粒子与边界碰撞后将以原速率反弹)，某粒子沿半径方向射入磁场，经过2次碰撞后回到A点，则该粒子的速度为多大?(3)若R=3cm、B=0.2T，在A点的粒子源向圆平面内的各个方向发射速度均为3×105m／s、比荷为108C／kg的粒子．试用阴影图画出粒子在磁场中能到达的区域，并求出该区域的面积(结果保留2位有效数字)．【答案】（1）（2）（3）【解析】【分析】（1）根据洛伦兹力提供向心力，求出粒子的半径，通过几何关系得出圆弧所对应的圆心角，根据周期公式，结合t=T求出粒子在磁场中运动的时间．（2）粒子径向射入磁场，必定径向反弹，作出粒子的轨迹图，通过几何关系求出粒子的半径，从而通过半径公式求出粒子的速度．（3）根据粒子的半径公式求出粒子的轨道半径，作出粒子轨迹所能到达的部分，根据几何关系求出面积．【详解】（1）由得r1=2R粒子的运动轨迹如图所示，则α＝因为周期．运动时间．（2）粒子运动情况如图所示，β＝． r 2＝R tanβ＝R 由得（3）粒子的轨道半径r 3＝＝1.5cm粒子到达的区域为图中的阴影部分区域面积为S=πr 32+2×π(2r 3)2−r 32=9.0×10-4m 2【点睛】本题考查了带电粒子在磁场中的运动问题，需掌握粒子的半径公式和周期公式，并能画出粒子运动的轨迹图，结合几何关系求解．该题对数学几何能力要求较高，需加强这方面的训练．3．如图所示，在两块长为3L 、间距为L 、水平固定的平行金属板之间，存在方向垂直纸面向外的匀强磁场．现将下板接地，让质量为m 、电荷量为q 的带正电粒子流从两板左端连线的中点O 以初速度v 0水平向右射入板间，粒子恰好打到下板的中点．若撤去平行板间的磁场，使上板的电势φ随时间t 的变化规律如图所示，则t=0时刻，从O 点射人的粒子P 经时间t 0(未知量)恰好从下板右边缘射出．设粒子打到板上均被板吸收，粒子的重力及粒子间的作用力均不计．(1)求两板间磁场的磁感应强度大小B ．(2)若两板右侧存在一定宽度的、方向垂直纸面向里的匀强磁场，为了使t=0时刻射入的粒子P 经过右侧磁场偏转后在电场变化的第一个周期内能够回到O 点，求右侧磁场的宽度d 应满足的条件和电场周期T 的最小值T min ． 【答案】（1）0mv B qL = （2）223cos d R a R L ≥+= ；min 0(632)3L T v π= 【解析】 【分析】【详解】（1）如图，设粒子在两板间做匀速圆周运动的半径为R 1，则012qv B m v R =由几何关系：222113()()2L L R R =+- 解得0mv B qL=（2）粒子P 从O 003L v t =01122y L v t = 解得03y v =设合速度为v ，与竖直方向的夹角为α，则：0tan 3yv v α== 则=3πα0023sin v v α== 粒子P 在两板的右侧匀强磁场中做匀速圆周运动，设做圆周运动的半径为R 2，则212sin L R α=， 解得23L R =右侧磁场沿初速度方向的宽度应该满足的条件为223cos d R R L α≥+=； 由于粒子P 从O 点运动到下极板右侧边缘的过程与从上板右边缘运动到O 点的过程，运动轨迹是关于两板间的中心线是上下对称的，这两个过程经历的时间相等，则：2min 0(22)2R T t vπα--=解得() min6323L Tvπ+=【点睛】带电粒子在电场或磁场中的运动问题，关键是分析粒子的受力情况和运动特征，画出粒子的运动轨迹图，结合几何关系求解相关量，并搞清临界状态.4．如图，圆心为O、半径为r 的圆形区域外存在匀强磁场，磁场方向垂直于纸面向外，磁感应强度大小为B。
高中物理带电粒子在磁场中的运动解题技巧及经典题型及练习题(含答案)含解析
高中物理带电粒子在磁场中的运动解题技巧及经典题型及练习题(含答案)含解析一、带电粒子在磁场中的运动专项训练1．正、负电子从静止开始分别经过同一回旋加速器加速后，从回旋加速器D 型盒的边缘引出后注入到正负电子对撞机中．正、负电子对撞机置于真空中．在对撞机中正、负电子对撞后湮灭成为两个同频率的光子．回旋加速器D 型盒中的匀强磁场的磁感应强度为0B ，回旋加速器的半径为R ，加速电压为U ；D 型盒缝隙间的距离很小，带电粒子穿过的时间可以忽略不计．电子的质量为m 、电量为e ，重力不计．真空中的光速为c ，普朗克常量为h ．（1）求正、负电子进入对撞机时分别具有的能量E 及正、负电子对撞湮灭后产生的光子频率v（2）求从开始经回旋加速器加速到获得最大能量的过程中，D 型盒间的电场对电子做功的平均功率P（3）图甲为正负电子对撞机的最后部分的简化示意图．位于水平面的粗实线所示的圆环真空管道是正、负电子做圆周运动的“容器”，正、负电子沿管道向相反的方向运动，在管道内控制它们转变的是一系列圆形电磁铁．即图中的A 1、A 2、A 4……A n 共有n 个，均匀分布在整个圆环上．每个电磁铁内的磁场都是匀强磁场，并且磁感应强度都相同，方向竖直向下．磁场区域的直径为d ．改变电磁铁内电流大小，就可以改变磁场的磁感应强度，从而改变电子偏转的角度．经过精确调整，首先实现电子在环形管道中沿图甲中粗虚线所示的轨道运动，这时电子经过每个电磁铁时射入点和射出点都在电磁铁的同一直径的两端，如图乙所示．这就为进一步实现正、负电子的对撞做好了准备．求电磁铁内匀强磁场的磁感应强度B 大小【答案】(1) 222202e B R mc v mh h =+，22202e B R E m = ；(2) 20e B U mπ ；(3)02sin B R n dπ【解析】 【详解】解：(1)正、负电子在回旋加速器中磁场里则有：200mv evB R= 解得正、负电子离开回旋加速器时的速度为：00eB Rv m=正、负电子进入对撞机时分别具有的能量：222200122e B R E mv m==正、负电子对撞湮灭时动量守恒，能量守恒，则有：222E mc hv +=正、负电子对撞湮灭后产生的光子频率：222202e B R mc v mh h=+(2) 从开始经回旋加速器加速到获得最大能量的过程，设在电场中加速n 次，则有：2012neU mv =解得：2202eB R n mU=正、负电子在磁场中运动的周期为：02mT eB π=正、负电子在磁场中运动的时间为：2022B R nt T Uπ==D 型盒间的电场对电子做功的平均功率：20e B UW E P t t mπ===(3)设电子在匀强磁场中做圆周运动的半径为r ，由几何关系可得sin2dr nπ=解得：2sind r nπ=根据洛伦磁力提供向心力可得：200mv ev B r=电磁铁内匀强磁场的磁感应强度B 大小：02sinB R n B dπ=2．如图所示，坐标原点O 左侧2m 处有一粒子源，粒子源中，有带正电的粒子(比荷为qm=1.0×1010C/kg)由静止进人电压U= 800V 的加速电场，经加速后沿x 轴正方向运动，O 点右侧有以O 1点为圆心、r=0.20m 为半径的圆形区域，内部存在方向垂直纸面向里，磁感应强度大小为B=1.0×10－3T 的匀强磁场(图中未画出)圆的左端跟y 轴相切于直角坐标系原点O ，右端与一个足够大的荧光屏MN 相切于x 轴上的A 点，粒子重力不计。

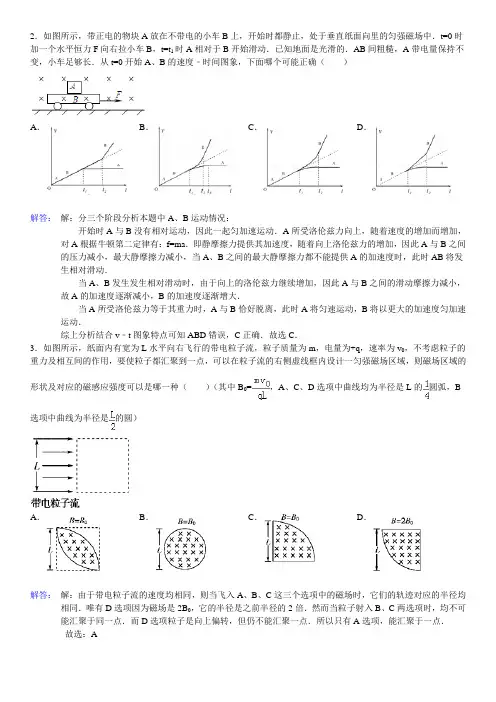

(word完整版)高中物理磁场部分难题专练(非常好)
2．如图所示，带正电的物块A放在不带电的小车B上，开始时都静止，处于垂直纸面向里的匀强磁场中．t=0时加一个水平恒力F向右拉小车B，t=t1时A相对于B开始滑动．已知地面是光滑的．AB间粗糙，A带电量保持不变，小车足够长．从t=0开始A、B的速度﹣时间图象，下面哪个可能正确（）A．B．C．D．解答：解：分三个阶段分析本题中A、B运动情况：开始时A与B没有相对运动，因此一起匀加速运动．A所受洛伦兹力向上，随着速度的增加而增加，对A根据牛顿第二定律有：f=ma．即静摩擦力提供其加速度，随着向上洛伦兹力的增加，因此A与B之间的压力减小，最大静摩擦力减小，当A、B之间的最大静摩擦力都不能提供A的加速度时，此时AB将发生相对滑动．当A、B发生发生相对滑动时，由于向上的洛伦兹力继续增加，因此A与B之间的滑动摩擦力减小，故A的加速度逐渐减小，B的加速度逐渐增大．当A所受洛伦兹力等于其重力时，A与B恰好脱离，此时A将匀速运动，B将以更大的加速度匀加速运动．综上分析结合v﹣t图象特点可知ABD错误，C正确．故选C．3．如图所示，纸面内有宽为L水平向右飞行的带电粒子流，粒子质量为m，电量为+q，速率为v0，不考虑粒子的重力及相互间的作用，要使粒子都汇聚到一点，可以在粒子流的右侧虚线框内设计一匀强磁场区域，则磁场区域的形状及对应的磁感应强度可以是哪一种（）（其中B0=，A、C、D选项中曲线均为半径是L 的圆弧，B 选项中曲线为半径是的圆）A．B．C．D．解答：解：由于带电粒子流的速度均相同，则当飞入A、B、C这三个选项中的磁场时，它们的轨迹对应的半径均相同．唯有D选项因为磁场是2B0，它的半径是之前半径的2倍．然而当粒子射入B、C两选项时，均不可能汇聚于同一点．而D选项粒子是向上偏转，但仍不能汇聚一点．所以只有A选项，能汇聚于一点．故选：A4．如图所示，匀强磁场的方向竖直向下．磁场中有光滑的水平桌面，在桌面上平放着内壁光滑、底部有带电小球的试管．试管在水平拉力F作用下向右匀速运动，带电小球能从管口处飞出．关于带电小球及其在离开试管前的运动，下列说法中正确的是（）A．小球带负电B．洛伦兹力对小球做正功C．小球运动的轨迹是一条抛物线D．维持试管匀速运动的拉力F应增大解答：解：A、小球能从管口处飞出，说明小球受到指向管口洛伦兹力，根据左手定则判断，小球带正电．故A 错误．B、洛伦兹力总是与速度垂直，不做功．故B错误．C、设管子运动速度为v1，小球垂直于管子向右的分运动是匀速直线运动．小球沿管子方向受到洛伦兹力的分力F1=qv1B，q、v1、B均不变，F1不变，则小球沿管子做匀加速直线运动．与平抛运动类似，小球运动的轨迹是一条抛物线．故C正确．D、设小球沿管子的分速度大小为v2，则小球受到垂直管子向左的洛伦兹力的分力F2=qv2B，v2增大，则F2增大，而拉力F=F2，则F逐渐增大．故D正确．故选CD．5．如图所示，在第二象限内有水平向右的匀强电场，电场强度为E，在第一、第四象限内分别存在如图所示的匀强磁场，磁感应强度大小相等．有一个带电粒子以初速度v0垂直x轴，从x轴上的P点进入匀强电场，恰好与y 轴成45°角射出电场，再经过一段时间又恰好垂直于x轴进入下面的磁场．已知OP之间的距离为d，则带电粒子（）A．在电场中运动的时间为B．在磁场中做圆周运动的半径为 dC．入磁场至第二次经过x轴所用时间为D．自进入电场至在磁场中第二次经过x轴的时间为解答：解：根据题意作出粒子的运动轨迹，如图所示：A、粒子进入电场后做类平抛运动，从x轴上的P点进入匀强电场，恰好与y轴成45°角射出电场，所以v==v x=v0tan45°=v0沿x轴方向有：x=所以OA=2OP=2d在垂直电场方向做匀速运动，所以在电场中运动的时间为：t1=，故A正确；B、如图，AO1为在磁场中运动的轨道半径，根据几何关系可知：AO1=，故B错误；C、粒子从A点进入磁场，先在第一象限运动个圆周而进入第四象限，后经过半个圆周，第二次经过x轴，所以自进入磁场至第二次经过x轴所用时间为t2=，故C错误；D、自进入电场至在磁场中第二次经过x轴的时间为t=t1+t2=，故D正确．故选AD6．如图（甲）所示，在直角坐标系0≤x≤L区域内有沿y轴正方向的匀强电场，右侧有一个以点（3L，0）为圆心、半径为L的圆形区域，圆形区域与x轴的交点分别为M、N．现有一质量为m，带电量为e的电子，从y轴上的A 点以速度v0沿x轴正方向射入电场，飞出电场后从M点进入圆形区域，速度方向与x轴夹角为30°．此时在圆形区域加如图（乙）所示周期性变化的磁场，以垂直于纸面向外为磁场正方向），最后电子运动一段时间后从N飞出，速度方向与进入磁场时的速度方向相同（与x轴夹角也为30°）．求：（1）电子进入圆形磁场区域时的速度大小；（2）0≤x≤L区域内匀强电场场强E的大小；（3）写出圆形磁场区域磁感应强度B0的大小、磁场变化周期T各应满足的表达式．解答：解：（1）电子在电场中作类平抛运动，射出电场时，如图1所示．由速度关系：解得（2）由速度关系得在竖直方向解得（3）在磁场变化的半个周期内粒子的偏转角为60°，根据几何知识，在磁场变化的半个周期内，粒子在x轴方向上的位移恰好等于R．粒子到达N点而且速度符合要求的空间条件是：2nR=2L电子在磁场作圆周运动的轨道半径解得（n=1、2、3…）若粒子在磁场变化的半个周期恰好转过圆周，同时MN间运动时间是磁场变化周期的整数倍时，可使粒子到达N点并且速度满足题设要求．应满足的时间条件：解得T的表达式得：（n=1、2、3…）7．如图所示为一种获得高能粒子的装置．环形区域内存在垂直纸面向外、大小可调的匀强磁场．M、N为两块中心开有小孔的距离很近的极板，板间距离为d，每当带电粒子经过M、N板时，都会被加速，加速电压均为U；每当粒子飞离电场后，M、N板间的电势差立即变为零．粒子在电场中一次次被加速，动能不断增大，而绕行半径R 不变．当t=0时，质量为m、电荷量为+q的粒子静止在M板小孔处．（1）求粒子绕行n圈回到M板时的速度大小v n；（2）为使粒子始终保持在圆轨道上运动，磁场必须周期性递增，求粒子绕行第n圈时磁感应强度B n的大小；（3）求粒子绕行n圈所需总时间t总．解答：解：（1）粒子绕行一圈电场做功一次，由动能定理：即第n次回到M板时的速度为：（2）绕行第n圈的过程中，由牛顿第二定律：得（3）粒子在每一圈的运动过程中，包括在MN板间加速过程和在磁场中圆周运动过程．在MN板间经历n次加速过程中，因为电场力大小相同，故有：即加速n次的总时间而粒子在做半径为R的匀速圆周运动，每一圈所用时间为，由于每一圈速度不同，所以每一圈所需时间也不同．第1圈：第2圈：…第n圈：故绕行n圈过程中在磁场里运动的时间综上：粒子绕行n圈所需总时间t总=+．8．如图所示，圆心为坐标原点、半径为R的圆将xoy平面分为两个区域，即圆内区域Ⅰ和圆外区域Ⅱ．区域Ⅰ内有方向垂直于xoy平面的匀强磁场B1．平行于x轴的荧光屏垂直于xoy平面，放置在坐标y=﹣2.2R的位置．一束质量为m电荷量为q动能为E0的带正电粒子从坐标为（﹣R，0）的A点沿x轴正方向射入区域Ⅰ，当区域Ⅱ内无磁场时，粒子全部打在荧光屏上坐标为（0，﹣2.2R）的M点，且此时，若将荧光屏沿y轴负方向平移，粒子打在荧光屏上的位置不变．若在区域Ⅱ内加上方向垂直于xoy平面的匀强磁场B2，上述粒子仍从A点沿x轴正方向射入区域Ⅰ，则粒子全部打在荧光屏上坐标为（0.4R，﹣2.2R）的N点．求（1）打在M点和N点的粒子运动速度v1、v2的大小．（2）在区域Ⅰ和Ⅱ中磁感应强度B1、B2的大小和方向．（3）若将区域Ⅱ中的磁场撤去，换成平行于x轴的匀强电场，仍从A点沿x轴正方向射入区域Ⅰ的粒子恰好也打在荧光屏上的N点，则电场的场强为多大？解答：解：（1）粒子在磁场中运动时洛伦兹力不做功，打在M点和N点的粒子动能均为E0，速度v1、v2大小相等，设为v，由可得（2）如图所示，区域Ⅱ中无磁场时，粒子在区域Ⅰ中运动四分之一圆周后，从C点沿y轴负方向打在M 点，轨迹圆心是o1点，半径为r1=R区域Ⅱ有磁场时，粒子轨迹圆心是O2点，半径为r2，由几何关系得r22=（1.2R）2+（r2﹣0.4R）2解得r2=2R由得故，方向垂直xoy平面向外．，方向垂直xoy平面向里．（3）区域Ⅱ中换成匀强电场后，粒子从C点进入电场做类平抛运动，则有1.2R=vt，解得场强．9．如图甲所示，直角坐标系中直线AB与横轴x夹角∠BAO=30°，AO长为a．假设在点A处有一放射源可沿∠BAO 所夹范围内的各个方向放射出质量为m、速度大小均为v、带电量为e的电子，电子重力忽略不计．在三角形ABO 内有垂直纸面向里的匀强磁场，当电子从顶点A沿AB方向射入磁场时，电子恰好从O点射出．试求：①从顶点A沿AB方向射入的电子在磁场中的运动时间t；②磁场大小、方向保持不变，改变匀强磁场分布区域，使磁场存在于三角形ABO内的左侧，要使放射出的电子穿过磁场后都垂直穿过y轴后向右运动，试求匀强磁场区域分布的最小面积S．③磁场大小、方向保持不变，现改变匀强磁场分布区域，使磁场存在于y轴与虚线之间，示意图见图乙所示，仍使放射出的电子最后都垂直穿过y轴后向右运动，试确定匀强磁场左侧边界虚线的曲线方程．解答：解：（1）根据题意，电子在磁场中的运动的轨道半径R=a，由evB=得：B=由T=t==（2）有界磁场的上边界：以AB方向发射的电子在磁场中的运动轨迹与AO中垂线交点的左侧圆弧有界磁场的上边界：以A点正上方、距A点的距离为a的点为圆心，以a为半径的圆弧．故最小磁场区域面积为：（3）设在坐标（x，y）的点进入磁场，由相似三角形得到：圆的方程为：x2+（y+b）2=a2消去（y+b），磁场边界的方程为：10．如图，在直角坐标系xoy中，点M（0，1）处不断向+y方向发射出大量质量为m、带电量为﹣q的粒子，粒子的初速度大小广泛分布于零到v0之间．已知这些粒子此后所经磁场的磁感应强度大小为B，方向垂直于纸面向里，所有粒子都沿+x方向经过b区域，都沿﹣y的方向通过点N（3，0）．（1）通过计算，求出符合要求的磁场范围的最小面积；（2）若其中速度为k1v0和k2v0的两个粒子同时到达N点（1＞k1＞k2＞0），求二者发射的时间差．解答：解（1）在a区域，设任一速度为v的粒子偏转90°后从（x，y）离开磁场，由几何关系有x=R，，得，上式与R无关，说明磁场右边界是一条直线左边界是速度为v0的粒子的轨迹：，得：此后粒子均沿+x方向穿过b区域，进入c区域，由对称性知，其磁场区域如图．磁场的面积（2）如图所示，速度为k1v0的粒子在a区域磁场的时间为两个阶段的直线运动的时间共为在c区域磁场的时间为所以这两个粒子的发射时间差只与t2有关速度为k2v0的粒子在直线运动阶段的时间为11．隐身技术在军事领域应用很广．某研究小组的“电磁隐形技术”可等效为下面的模型，如图所示，在y＞0的区域内有一束平行的α粒子流（质量设为M，电荷量设为q），它们的速度均为v，沿x轴正向运动．在0≤x＜d的区间有磁感应强度为B的匀强磁场，方向垂直纸面向里；在d≤x＜3d的区间有磁感应强度为B的匀强磁场，方向垂直纸面向外；在3d≤x＜4d的区间有磁感应强度为B的匀强磁场，方向垂直纸面向里．要求α粒子流经过这些区域后仍能沿原直线运动，这样使第一象限某些区域α粒子不能到达，达到“屏蔽”α粒子的作用效果．则：（1）定性画出一个α粒子的运动轨迹；（2）求对α粒子起“屏蔽”作用区间的最大面积；（3）若v、M、q、B已知，则d应满足什么条件？解答：解：（1）轨迹如图．（2）要使α粒子流经过这些区域后仍能沿直线运动，则每一小段小于等于四分之一圆弧，且四分之一圆弧时“屏蔽”的面积最大．此时半径为d，如图．由几何关系可知最大面积S max=4d2（3）由得而要使α粒子可以继续向右运动，则要求R≥d即：12．如图所示，在xOy坐标系中分布着四个有界场区，在第三象限的AC左下方存在垂直纸面向里的匀强磁场B1=0.5T，AC是直线y=﹣x﹣0.425（单位：m）在第三象限的部分，另一沿y轴负向的匀强电场左下边界也为线段AC的一部分，右边界为y轴，上边界是满足y=﹣10x2﹣x﹣0.025（单位：m）的抛物线的一部分，电场强度E=2.5N/C．在第二象限有一半径为r=0.1m的圆形磁场区域，磁感应强度B2=1T，方向垂直纸面向里，该区域同时与x轴、y轴相切，切点分别为D、F．在第一象限的整个空间存在垂直纸面向外的匀强磁场，磁感应强度B3=1T．另有一厚度不计的挡板PQ垂直纸面放置，其下端坐标P（0.1m，0.1m），上端Q在y轴上，且∠PQF=30°．现有大量m=1×10﹣6kg，q=﹣2×10﹣4C的粒子（重力不计）同时从A点沿x轴负向以v0射入，且v0取0＜v0＜20m/s之间的一系列连续值，并假设任一速度的粒子数占入射粒子总数的比例相同．（1）求所有粒子从第三象限穿越x轴时的速度；（2）设从A点发出的粒子总数为N，求最终打在挡板PQ右侧的粒子数N′．解答：解：（1）设某速度为v0的粒子从A点入射后到达AC上的G点，因v0与AC成45°角，其对应圆心角为90°，即恰好经过四分之一圆周，故到达G点时速度仍为v0，方向沿Y轴正向．粒子在电场中沿Y轴正向加速运动，设G点坐标为G（x，y），刚好穿出电场时坐标为（x，y1），粒子穿出电场时速度为v1，在电场中运动的过程中，由动能定理得：而y=﹣x﹣0.425又代入数据解得v1=20m/s，可见粒子穿出电场时速度大小与x无关．因v0＜20m/s，由代入数据得：R＜0.2m由数学知识可知，k点坐标为k（﹣0.2m，﹣0.225m），故从A点射出的所有粒子均从AK之间以20m/s的速度沿Y轴正向射出电场，在到达X轴之前粒子作匀速直线运动，故所有粒子从第三象限穿越X轴时的速度大小均为20m/s的速度沿Y轴正向．（2）因为r=0.1m，故离子束射入B2时，离子束宽度刚好与2r相等，设粒子在B2中运动轨道半径为R2，，解得R2=r=0.1m考察从任一点J进入B2的粒子，设从H穿出B2磁场，四边形JO2HO1为菱形，又因为JO2水平，而JO2∥HO1，故H应与F重合，即所有粒子经过B2后全部从F点离开B2进入B3磁场．对v0趋于20m/s的粒子，圆心角∠JO2F→180°，故射入B3时速度趋于Y轴负向；对v0趋于0的粒子，圆心角∠JO2F→0°，故射入B3时速度趋于Y轴正向，即进入B3的所有粒子速度与Y轴正向夹角在0～180°角之间．由于B3=B2，所以R3=R2，由几何关系知：无限靠近Y轴负向射入的粒子轨迹如图所示，最终打在PQ板的右侧O3；与Y轴负向成60°角的粒子刚好经过P点到达Q点；因此与Y轴正向在0～120°角之间从F点射出的粒子要么打在PQ板的左侧，要么打不到板上而穿越Y轴离开B3．由于是“大量”粒子，忽略打在P或Q的临界情况，所以最终打在挡板PQ右侧的粒子数答：（1）所有粒子从第三象限穿越x轴时的速度为20m/s；（2）设从A点发出的粒子总数为N，最终打在挡板PQ右侧的粒子数N′为．13．如图所示，有界匀强磁场磁感应强度为B，方向垂直纸面向里，MN为其左边界，磁场中放置一半径为R的圆柱形金属圆筒，圆心O到MN的距离OO1=2R，圆筒轴线与磁场平行．圆筒用导线通过一个电阻r0接地，最初金属圆筒不带电．现有范围足够大的平行电子束以速度v0从很远处沿垂直于左边界MN向右射入磁场区，已知电子质量为m，电量为e．（1）若电子初速度满足，则在最初圆筒上没有带电时，能够打到圆筒上的电子对应MN边界上O1两侧的范围是多大？（2）当圆筒上电量达到相对稳定时，测量得到通过电阻r0的电流恒为I，忽略运动电子间的相互作用，求此时金属圆筒的电势φ和电子到达圆筒时速度v（取无穷远处或大地电势为零）．（3）在（2）的情况下，求金属圆筒的发热功率．解答：解：（1）如图所示，设电子进入磁场回旋轨道半径为r，则解得r=3R大量电子从MN上不同点进入磁场轨迹如图，从O1上方P点射入的电子刚好擦过圆筒同理可得到O1下Q点距离．（2）稳定时，圆柱体上电荷不再增加，与地面电势差恒为U，U=Ir0电势φ=﹣Ir0电子从很远处射到圆柱表面时速度为v，有解得．（3）电流为I，单位时间到达圆筒的电子数电子所具有总能量消耗在电阻上的功率P r=I2r0所以圆筒发热功率．14．图为可测定比荷的某装置的简化示意图，在第一象限区域内有垂直于纸面向里的匀强磁场，磁感应强度大小B=2.0×10﹣3T，在x轴上距坐标原点L=0.50m的P处为离子的入射口，在y上安放接收器．现将一带正电荷的粒子以v=3.5×104m/s的速率从P处射入磁场，若粒子在y轴上距坐标原点L=0.50m的M处被观测到，且运动轨迹半径恰好最小，设带电粒子的质量为m，电量为q，不计其重力．（1）求上述粒子的比荷；（2）如果在上述粒子运动过程中的某个时刻，在第一象限内再加一个匀强电场，就可以使其沿y轴正方向做匀速直线运动，求该匀强电场的场强大小和方向，并求出从粒子射入磁场开始计时经过多长时间加这个匀强电场；（3）为了在M处观测到按题设条件运动的上述粒子，在第一象限内的磁场可以局限在一个矩形区域内，求此矩形磁场区域的最小面积，并在图中画出该矩形．解答：解：（1）设粒子在磁场中的运动半径为r，依题意MP连线即为该粒子在磁场中作匀速圆周运动的直径，由几何关系得，由洛伦兹力提供粒子在磁场中作匀速圆周运动的向心力，可得，联立解得：=4.9×107C/kg（2）此时加入沿x轴正方向的匀强电场，电场力与此时洛伦兹力平衡，qE=qvB，代入数据得：E=70V/m．所加电场的场强方向沿x轴正方向．设带点粒子做匀速圆周运动的周期为T，所求时间为t=T/8，而，解得t=7.9×10﹣6s（3）该区域面积S=2r2=0.25m2，矩形如图所示．15．如图所示，在xOy 平面的第一、四象限内存在着方向垂直纸面向外，磁感应强度为B 的匀强磁场，在第四象限内存在方向沿﹣y 方向、电场强度为 E 的匀强电场．从y 轴上坐标为（0，a）的P 点向磁场区发射速度大小不等的带正电同种粒子，速度方向范围是与+y 方向成30°﹣150°角，且在xOy 平面内．结果所有粒子经过磁场偏转后都垂直打到x 轴上，然后进入第四象限内的正交电磁场区．已知带电粒子电量为+q，质量为m，粒子重力不计．（1）所有通过第一象限磁场区的粒子中，求粒子经历的最短时间与最长时间的比值；（2）求粒子打到x 轴上的范围；（3）从x 轴上x=a 点射入第四象限的粒子穿过正交电磁场后从y 轴上y=﹣b 的Q 点射出电磁场，求该粒子射出电磁场时的速度大小．解答：解：（1）、各种离子在第一象限内运动时，与y轴正方向成30°的粒子运动时间最长，时间为：…①与y轴正方向成150°的粒子运动时间最短，时间为：…②①②两式联立得：（2）、设带电粒子射入方向与y轴夹角成150°时的轨道半径为R1，由几何关系有：带电粒子经过的最左边为：设带电粒子射入方向与y轴夹角30°时的轨道半径为R2，由几何关系有：带电粒子经过的最右边为：所以粒子打到x 轴上的范围范围是：（3）带电粒子在第一象限的磁场中有：由题意知：R=a带电粒子在第四象限中运动过程中，电场力做功转化为带电粒子的动能，设经过Q点是的速度为v，由动能定理由：解得：v=16．如图（甲）所示，x≥0的区域内有如图乙所示大小不变、方向随时间周期性变化的磁场，磁场方向垂直纸面向外时为正方向．现有一质量为m、带电量为q的正电粒子，在t=0时刻从坐标原点O以速度v沿着与x轴正方向成75°角射入．粒子运动一段时间到达P点，P点坐标为（a，a），此时粒子的速度方向与OP延长线的夹角为30°．粒子在这过程中只受磁场力的作用．（1）若B为已知量，试求粒子在磁场中运动时的轨道半径R及周期T的表达式．（2）说明在OP间运动的时间跟所加磁场的变化周期T之间应有什么样的关系才能使粒子完成上述运动．（3）若B为未知量，那么所加磁场的变化周期T、磁感强度B0的大小各应满足什么条件，才能使粒子完成上述运动？（写出T及B0各应满足条件的表达式）例4如图所示，的区域内有如图所示大小不变、方向随时间周期性变化的磁场，磁场方向垂直纸面向外时为正方向。
高中物理《磁场》典型题(经典推荐含答案)
高中物理《磁场》典型题(经典推荐含答案)高中物理《磁场》典型题(经典推荐)一、单项选择题1.下列说法中正确的是：A。
在静电场中电场强度为零的位置，电势也一定为零。
B。
放在静电场中某点的检验电荷所带的电荷量 q 发生变化时，该检验电荷所受电场力 F 与其电荷量 q 的比值保持不变。
C。
在空间某位置放入一小段检验电流元，若这一小段检验电流元不受磁场力作用，则该位置的磁感应强度大小一定为零。
D。
磁场中某点磁感应强度的方向，由放在该点的一小段检验电流元所受磁场力方向决定。
2.物理关系式不仅反映了物理量之间的关系，也确定了单位间的关系。
如关系式 U=IR，既反映了电压、电流和电阻之间的关系，也确定了 V（伏）与 A（安）和Ω（欧）的乘积等效。
现有物理量单位：m（米）、s（秒）、N（牛）、J （焦）、W（瓦）、C（库）、F（法）、A（安）、Ω（欧）和 T（特），由他们组合成的单位都与电压单位 V（伏）等效的是：A。
J/C 和 N/CB。
C/F 和 T·m2/sC。
W/A 和 C·T·m/sD。
W·Ω 和 T·A·m3.如图所示，重力均为 G 的两条形磁铁分别用细线 A 和B 悬挂在水平的天花板上，静止时，A 线的张力为 F1，B 线的张力为 F2，则：A。
F1=2G，F2=GB。
F1=2G，F2>GC。
F1GD。
F1>2G，F2>G4.一矩形线框置于匀强磁场中，线框平面与磁场方向垂直，先保持线框的面积不变，将磁感应强度在 1s 时间内均匀地增大到原来的两倍，接着保持增大后的磁感应强度不变，在 1s时间内，再将线框的面积均匀地减小到原来的一半，先后两个过程中，线框中感应电动势的比值为：A。
1/2B。
1C。
2D。
45.如图所示，矩形 MNPQ 区域内有方向垂直于纸面的匀强磁场，有 5 个带电粒子从图中箭头所示位置垂直于磁场边界进入磁场，在纸面内做匀速圆周运动，运动轨迹为相应的圆弧，这些粒子的质量，电荷量以及速度大小如下表所示，由以上信息可知，从图中 a、b、c 处进入的粒子对应表中的编号分别为：A。

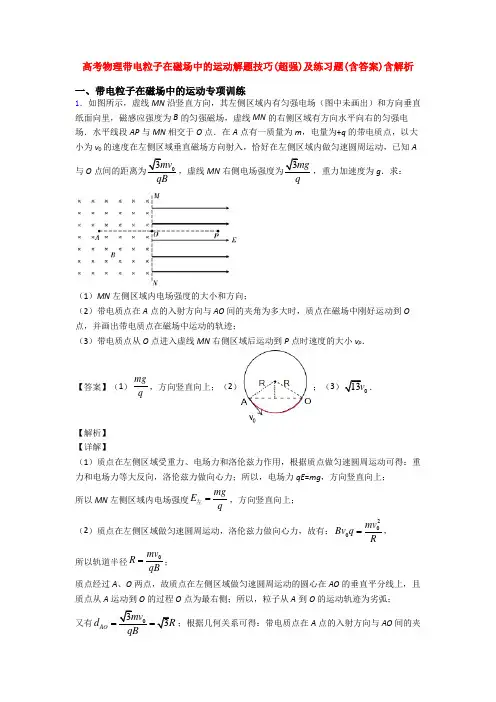

高考物理带电粒子在磁场中的运动解题技巧(超强)及练习题(含答案)含解析
高考物理带电粒子在磁场中的运动解题技巧(超强)及练习题(含答案)含解析一、带电粒子在磁场中的运动专项训练1．如图所示，虚线MN 沿竖直方向，其左侧区域内有匀强电场（图中未画出）和方向垂直纸面向里，磁感应强度为B 的匀强磁场，虚线MN 的右侧区域有方向水平向右的匀强电场．水平线段AP 与MN 相交于O 点．在A 点有一质量为m ，电量为+q 的带电质点，以大小为v 0的速度在左侧区域垂直磁场方向射入，恰好在左侧区域内做匀速圆周运动，已知A 与O 点间的距离为03mv qB ，虚线MN 右侧电场强度为3mgq，重力加速度为g ．求：（1）MN 左侧区域内电场强度的大小和方向；（2）带电质点在A 点的入射方向与AO 间的夹角为多大时，质点在磁场中刚好运动到O 点，并画出带电质点在磁场中运动的轨迹；（3）带电质点从O 点进入虚线MN 右侧区域后运动到P 点时速度的大小v p ．【答案】（1）mgq，方向竖直向上；（2）；（3013v ．【解析】 【详解】（1）质点在左侧区域受重力、电场力和洛伦兹力作用，根据质点做匀速圆周运动可得：重力和电场力等大反向，洛伦兹力做向心力；所以，电场力qE =mg ，方向竖直向上； 所以MN 左侧区域内电场强度mgE q左=，方向竖直向上； （2）质点在左侧区域做匀速圆周运动，洛伦兹力做向心力，故有：200mv Bv q R=，所以轨道半径0mv R qB=； 质点经过A 、O 两点，故质点在左侧区域做匀速圆周运动的圆心在AO 的垂直平分线上，且质点从A 运动到O 的过程O 点为最右侧；所以，粒子从A 到O 的运动轨迹为劣弧； 又有033AO mv d R ==；根据几何关系可得：带电质点在A 点的入射方向与AO 间的夹角1260AOd arcsin Rθ==︒； 根据左手定则可得：质点做逆时针圆周运动，故带电质点在磁场中运动的轨迹如图所示：；（3）根据质点在左侧做匀速圆周运动，由几何关系可得：质点在O 点的竖直分速度00360y v v sin v =︒=，水平分速度001602x v v cos v =︒=；质点从O 运动到P 的过程受重力和电场力作用，故水平、竖直方向都做匀变速运动； 质点运动到P 点，故竖直位移为零，所以运动时间023y v v t g==； 所以质点在P 点的竖直分速度032yP y v v v ==， 水平分速度000317322xP x v qE v v t v g v m g =+=+⋅=； 所以带电质点从O 点进入虚线MN 右侧区域后运动到P 点时速度22013P yP xP v v v v =+=；2．如图所示，在xOy 坐标系中，第Ⅰ、Ⅱ象限内无电场和磁场。
人教版高中物理选修3-1专题 带电粒子在磁场中的运动练习(含答案)
(2)如果某次实验时将磁场 O 的圆心往上移了 R ，其余条件均不变，质子束能在 OO′ 连线 2
的某位置相碰，求质子束原来的长度 l0 应该满足的条件。
【答案】(1)
v
=
2v0 ； B
=
2mv0 eR
(2)
l0
+3 3+6 12
【解析】
【详解】
解：(1)对于单个质子进入加速电场后，则有： eU0
=
【答案】（1） vA
=
2k k +1
qBL m
（2）1（3） k
=
5 7
或k
=
1 3
；t
=
3 m 2qB
【解析】
【分析】
【详解】
（1）设 P、A 碰后的速度分别为 vP 和 vA，P 碰前的速度为 v = qBL m
由动量守恒定律： kmv = kmvP + mvA
5 / 28
由机械能守恒定律：
1 2
kmv2
=
1 2
kmvP2
+
1 2
mvA2
解得：
vA
=
2k k +1
qBL m
（2）设
A
在磁场中运动轨迹半径为
R，
由牛顿第二定律得：
qvA B
=
mvA2 R
解得： R = 2k L k +1
由公式可得 R 越大，k 值越大
如图 1，当 A 的轨迹与 cd 相切时，R 为最大值， R = L 求得 k 的最大值为 k = 1
qB2L ；质量为 km 的不带电绝缘小球 P，以大小为 qBL 的初速度沿 bf 方向运动．P 与 A
高中物理磁场练习题(含解析)
D．库仑通过与万有引力类比，在实验的基础上验证得出库仑定律
4．电磁炮是利用电磁系统中电磁场产生的安培力来对金属炮弹进行加速，使其达到打击目标所需的巨大动能，如图甲所示。原理图可简化为如图乙所示，其中金属杆表示炮弹，磁场方向垂直轨道平面向上，则当弹体中通过如图乙所示的电流时，炮弹加速度的方向为（ ）
高中物理磁场练习题
学校:___________姓名：___________班级：___________
一、单选题
1．假设一个力单独作用的效果跟某几个力共同作用的效果相同，这个力就叫作那几个力的合力，以下概念的建立方法与合力相同的是（ ）
A．瞬时速度B．交流电的有效值
C．电场强度D．磁通量
2．如图所示，匀强磁场方向垂直纸面向里，匀强电场方向竖直向下，有一正离子恰能沿直线从左向右水平飞越此区域。不计重力，则（ ）
16．“用霍尔元件测量磁场”的实验中，把载流子为带负电的电子e的霍尔元件接入电路如图，电流为I，方向向左，长方体霍尔元件长宽高分别为 、 、 ，处于竖直向上的恒定匀强磁场中。
（1）前后极板M、N，电势较高的是___________。（选填“M板”或“N板”）
（2）某同学在实验时，改变电流的大小，记录了不同电流下对应的 值，如下表
14．如图所示，面积为10m2的正方形导线框处于磁感应强度为 的匀强磁场中。在线框平面以ad边为轴转过180°的过程中，线圈中________感应电流产生（选填“有”或“无”），整个过程中，磁通量变化量为________Wb。
四、实验题
15．奥斯特研究电和磁的关系的实验中，通电导线附近的小磁针发生偏转的原因是______ 实验时为使小磁针发生明显偏转，通电前导线应放置在其上方，并与小磁针保持______ 选填“垂直”、“平行”、“任意角度” ．元电荷的电量是______C．
高中物理带电粒子在磁场中的运动常见题型及答题技巧及练习题(含答案)及解析
高中物理带电粒子在磁场中的运动常见题型及答题技巧及练习题(含答案)及解析一、带电粒子在磁场中的运动专项训练1．如图所示，xOy平面处于匀强磁场中，磁感应强度大小为B，方向垂直纸面向外．点3,0P L⎛⎫⎪⎪⎝⎭处有一粒子源，可向各个方向发射速率不同、电荷量为q、质量为m的带负电粒子．不考虑粒子的重力．（1）若粒子1经过第一、二、三象限后，恰好沿x轴正向通过点Q（0，-L），求其速率v1；（2）若撤去第一象限的磁场，在其中加沿y轴正向的匀强电场，粒子2经过第一、二、三象限后，也以速率v1沿x轴正向通过点Q，求匀强电场的电场强度E以及粒子2的发射速率v2；（3）若在xOy平面内加沿y轴正向的匀强电场E o，粒子3以速率v3沿y轴正向发射，求在运动过程中其最小速率v.某同学查阅资料后，得到一种处理相关问题的思路：带电粒子在正交的匀强磁场和匀强电场中运动，若所受洛伦兹力与电场力不平衡而做复杂的曲线运动时，可将带电粒子的初速度进行分解，将带电粒子的运动等效为沿某一方向的匀速直线运动和沿某一时针方向的匀速圆周运动的合运动．请尝试用该思路求解．【答案】（1）23BLqm（2221BLq32203BE EvB+⎛⎫⎪⎝⎭【解析】【详解】（1）粒子1在一、二、三做匀速圆周运动，则2111vqv B mr=由几何憨可知：()222113r L r L ⎛⎫=-+ ⎪ ⎪⎝⎭得到：123BLqv m=（2）粒子2在第一象限中类斜劈运动，有：13L v t =，212qE h t m =在第二、三象限中原圆周运动，由几何关系：12L h r +=，得到289qLB E m=又22212v v Eh =+，得到：2221BLqv =（3）如图所示，将3v 分解成水平向右和v '和斜向的v ''，则0qv B qE '=，即0E v B'= 而'223v v v ''=+ 所以，运动过程中粒子的最小速率为v v v =''-'即：22003E E v v B B ⎛⎫=+- ⎪⎝⎭2．如图纸面内的矩形 ABCD 区域存在相互垂直的匀强电场和匀强磁场，对边 AB ∥CD 、AD ∥BC ，电场方向平行纸面，磁场方向垂直纸面，磁感应强度大小为 B .一带电粒子从AB 上的 P 点平行于纸面射入该区域，入射方向与 AB 的夹角为 θ（θ<90°），粒子恰好做匀速直线运动并从 CD 射出．若撤去电场，粒子以同样的速度从P 点射入该区域，恰垂直 CD 射出.已知边长 AD=BC=d ，带电粒子的质量为 m ，带电量为 q ，不计粒子的重力.求：(1)带电粒子入射速度的大小；(2)带电粒子在矩形区域内作直线运动的时间； (3)匀强电场的电场强度大小．【答案】（1）cos qBd m θ（2）cos sin m qB θθ （3）2cos qB dm θ【解析】【分析】画出粒子的轨迹图，由几何关系求解运动的半径，根据牛顿第二定律列方程求解带电粒子入射速度的大小；带电粒子在矩形区域内作直线运动的位移可求解时间；根据电场力与洛伦兹力平衡求解场强. 【详解】（1） 设撤去电场时，粒子在磁场中做匀速圆周运动的半径为R ，画出运动轨迹如图所示，轨迹圆心为O ．由几何关系可知：cos d Rθ=洛伦兹力做向心力：200v qv B m R= 解得0cos qBdv m θ=（2）设带电粒子在矩形区域内作直线运动的位移为x ，有sin d xθ= 粒子作匀速运动：x=v 0t 联立解得cos sin m t qB θθ=（3）带电粒子在矩形区域内作直线运动时，电场力与洛伦兹力平衡：Eq=qv 0B解得2qB dE mcos θ=【点睛】此题关键是能根据粒子的运动情况画出粒子运动的轨迹图，结合几何关系求解半径等物理量；知道粒子作直线运动的条件是洛伦兹力等于电场力.3．欧洲大型强子对撞机是现在世界上最大、能量最高的粒子加速器，是一种将质子加速对撞的高能物理设备，其原理可简化如下：两束横截面积极小，长度为l -0质子束以初速度v 0同时从左、右两侧入口射入加速电场，出来后经过相同的一段距离射入垂直纸面的圆形匀强磁场区域并被偏转，最后两质子束发生相碰。
高中物理电磁感应难题集
高中物理电磁感应难题集1．（2015•青浦区一模）如图甲所示，MN、PQ为间距L=0.5m足够长的平行导轨，NQ⊥MN，导轨的电阻均不计．导轨平面及水平面间的夹角θ=37°，NQ间连接有一个R=4Ω的电阻．有一匀强磁场垂直于导轨平面且方向向上，磁感应强度为B0=1T．将一根质量为m=0.05kg的金属棒ab紧靠NQ放置在导轨上，且及导轨接触良好．现由静止释放金属棒，当金属棒滑行至cd处时达到稳定速度，已知在此过程中通过金属棒截面的电量q=0.2C，且金属棒的加速度a及速度v的关系如图乙所示，设金属棒沿导轨向下运动过程中始终及NQ平行．（取g=10m/s2，sin37°=0.6，cos37°=0.8）．求：（1）金属棒及导轨间的动摩擦因数μ（2）cd离NQ的距离s（3）金属棒滑行至cd处的过程中，电阻R上产生的热量（4）若将金属棒滑行至cd处的时刻记作t=0，从此时刻起，让磁感应强度逐渐减小，为使金属棒中不产生感应电流，则磁感应强度B应怎样随时间t变化（写出B及t的关系式）．2．（2015•潍坊校级模拟）如图，两条平行导轨所在平面及水平地面的夹角为θ，间距为L．导轨上端接有一平行板电容器，电容为C．导轨处于匀强磁场中，磁感应强度大小为B，方向垂直于导轨平面．在导轨上放置一质量为m的金属棒，棒可沿导轨下滑，且在下滑过程中保持及导轨垂直并良好接触．已知金属棒及导轨之间的动摩擦因数为μ，重力加速度大小为g．忽略所有电阻．让金属棒从导轨上端由静止开始下滑，求：（1）电容器极板上积累的电荷量及金属棒速度大小的关系；（2）金属棒的速度大小随时间变化的关系．3．（2014秋•西湖区校级月考）如图，一半径为R的圆表示一柱形区域的横截面（纸面）．在柱形区域内加一方向垂直于纸面的匀强磁场，一质量为m、电荷量为q的粒子沿图中直线在圆上的a点射入柱形区域，在圆上的b点离开该区域，离开时速度方向及直线垂直．圆心O到直线的距离为．现将磁场换为平行于纸面且垂直于直线的匀强电场，同一粒子以同样速度沿直线在a点射入柱形区域，也在b点离开该区域．若磁感应强度大小为B，不计重力，求电场强度的大小．4．（2014•秦州区校级模拟）如图所示，两根足够长且平行的光滑金属导轨及水平面成53°夹角固定放置，导轨间连接一阻值为6Ω的电阻R，导轨电阻忽略不计．在两平行虚线m、n间有一及导轨所在平面垂直、磁感应强度为B的匀强磁场．导体棒a的质量为m a=0.4kg，电阻R a=3Ω；导体棒b的质量为m b=0.1kg，电阻R b=6Ω；它们分别垂直导轨放置并始终及导轨接触良好．a、b从开始相距L0=0.5m处同时将它们由静止开始释放，运动过程中它们都能匀速穿过磁场区域，当b刚穿出磁场时，a正好进入磁场（g取10m/s2，不计a、b之间电流的相互作用）．求：（1）当a、b分别穿越磁场的过程中，通过R的电荷量之比；（2）在穿越磁场的过程中，a、b两导体棒匀速运动的速度大小之比；（3）磁场区域沿导轨方向的宽度d为多大；（4）在整个过程中，产生的总焦耳热．5．（2014•郫县校级模拟）如图甲所示，光滑且足够长的平行金属导轨MN、PQ固定在同一水平面上，两导轨间距L=0.30m．导轨电阻忽略不计，其间连接有固定电阻R=0.40Ω．导轨上停放一质量m=0.10kg、电阻r=0.20Ω的金属杆ab，整个装置处于磁感应强度B=0.50T的匀强磁场中，磁场方向竖直向下．用一外力F沿水平方向拉金属杆ab，使之由静止开始运动，电压传感器可将R两端的电压U即时采集并输入电脑，获得电压U随时间t 变化的关系如图乙所示．（1）试证明金属杆做匀加速直线运动，并计算加速度的大小；（2）求第2s末外力F的瞬时功率；（3）如果水平外力从静止开始拉动杆2s所做的功W=0.35J，求金属杆上产生的焦耳热．6．（2014•赣州二模）相距L=1.5m的足够长金属导轨竖直放置，质量为m1=1kg的金属棒ab和质量为m2=0.27kg 的金属棒cd均通过棒两端的套环水平地套在金属导轨上，如图（a）所示，虚线上方磁场方向垂直纸面向里，虚线下方磁场方向竖直向下，两处磁场磁感应强度大小相同．ab棒光滑，cd棒及导轨间动摩擦因数为μ=0.75，两棒总电阻为1.8Ω，导轨电阻不计．ab棒在方向竖直向上，大小按图（b）所示规律变化的外力F作用下，从静止开始，沿导轨匀加速运动，同时cd棒也由静止释放．（1）指出在运动过程中ab棒中的电流方向和cd棒受到的安培力方向；（2）求出磁感应强度B的大小和ab棒加速度大小；（3）已知在2s内外力F做功40J，求这一过程中两金属棒产生的总焦耳热；（4）判断cd棒将做怎样的运动，求出cd棒达到最大速度所需的时间t0，并在图（c）中定性画出cd棒所受摩擦力f cd随时间变化的图象．7．（2014•广东模拟）如图所示，有一足够长的光滑平行金属导轨，电阻不计，间距L=0.5m，导轨沿及水平方向成θ=30°倾斜放置，底部连接有一个阻值为R=3Ω的电阻．现将一根长也为L=0.5m质量为m=0.2kg、电阻r=2Ω的均匀金属棒，自轨道顶部静止释放后沿轨道自由滑下，下滑中均保持及轨道垂直并接触良好，经一段距离后进入一垂直轨道平面的匀强磁场中，如图所示．磁场上部有边界OP，下部无边界，磁感应强度B=2T．金属棒进入磁场后又运动了一段距离便开始做匀速直线运动，在做匀速直线运动之前这段时间内，金属棒上产生了Q r=2.4J的热量，且通过电阻R上的电荷量为q=0.6C，取g=10m/s2．求：（1）金属棒匀速运动时的速v0；（2）金属棒进入磁场后，当速度v=6m/s时，其加速度a的大小及方向；（3）磁场的上部边界OP距导轨顶部的距离S．8．（2013春•莲湖区校级期末）如图，一直导体棒质量为m、长为l、电阻为r，其两端放在位于水平面内间距也为l的光滑平行导轨上，并及之密接；棒左侧两导轨之间连接一可控制的负载电阻（图中未画出）；导轨置于匀强磁场中，磁场的磁感应强度大小为B，方向垂直于导轨所在平面．开始时，给导体棒一个平行于导轨的初速度v0．在棒的运动速度由v0减小至v1的过程中，通过控制负载电阻的阻值使棒中的电流强度I保持恒定．导体棒一直在磁场中运动．若不计导轨电阻，求此过程中导体棒上感应电动势的平均值和负载电阻上消耗的平均功率．9．（2013•上海）如图，两根相距l=0.4m、电阻不计的平行光滑金属导轨水平放置，一端及阻值R=0.15Ω的电阻相连．导轨x＞0一侧存在沿x方向均匀增大的稳恒磁场，其方向及导轨平面垂直，变化率k=0.5T/m，x=0处磁场的磁感应强度B0=0.5T．一根质量m=0.1kg、电阻r=0.05Ω的金属棒置于导轨上，并及导轨垂直．棒在外力作用下从x=0处以初速度v0=2m/s沿导轨向右运动，运动过程中电阻上消耗的功率不变．求：（1）电路中的电流；（2）金属棒在x=2m处的速度；（3）金属棒从x=0运动到x=2m过程中安培力做功的大小；（4）金属棒从x=0运动到x=2m过程中外力的平均功率．10．（2013•广东）如图（a）所示，在垂直于匀强磁场B的平面内，半径为r的金属圆盘绕过圆心O的轴转动，圆心O和边缘K通过电刷及一个电路连接，电路中的P是加上一定正向电压才能导通的电子元件．流过电流表的电流I及圆盘角速度ω的关系如图（b）所示，其中ab段和bc段均为直线，且ab段过坐标原点．ω＞0代表圆盘逆时针转动．已知：R=3.0Ω，B=1.0T，r=0.2m．忽略圆盘、电流表和导线的电阻．（1）根据图（b）写出ab、bc段对应I及ω的关系式；（2）求出图（b）中b、c两点对应的P两端的电压U b、U c；（3）分别求出ab、bc段流过P的电流I p及其两端电压U p的关系式．11．（2013•武清区校级模拟）如图所示，ef，gh为水平放置的足够长的平行光滑导轨，导轨间距为L=1m，导轨左端连接一个R=2Ω的电阻，将一根质量为0.2kg的金属棒cd垂直地放置导轨上，且及导轨接触良好，导轨及金属棒的电阻均不计，整个装置放在磁感应强度为B=2T的匀强磁场中，磁场方向垂直于导轨平面向下．现对金属棒施加一水平向右的拉力F，使棒从静止开始向右运动．试解答以下问题．（1）若施加的水平外力恒为F=8N，则金属棒达到的稳定速度v1是多少？（2）若施加的水平外力的功率恒为P=18W，则金属棒达到的稳定速度v2是多少？（3）若施加的水平外力的功率恒为P=18W，则金属棒从开始运动到速度v3=2m/s的过程中电阻R产生的热量为8.6J，则该过程所需的时间是多少？12．（2013•宝山区一模）相距L=1.5m的足够长金属导轨竖直放置，质量为m1=1kg的金属棒ab和质量为m2=0.27kg 的金属棒cd均通过棒两端的套环水平地套在金属导轨上，如图（a）所示，虚线上方磁场方向垂直纸面向里，虚线下方磁场方向竖直向下，两处磁场磁感应强度大小相同．ab棒光滑，cd棒及导轨间动摩擦因数为μ=0.75，两棒总电阻为1.8Ω，导轨电阻不计．ab棒在方向竖直向上，大小按图（b）所示规律变化的外力F作用下，从静止开始，沿导轨匀加速运动，同时cd棒也由静止释放．（g=10m/S2）（1）求出磁感应强度B的大小和ab棒加速度大小；（2）已知在2s内外力F做功40J，求这一过程中ab金属棒产生的焦耳热；（3）求出cd棒达到最大速度所需的时间t0，并在图（c）中定性画出cd棒所受摩擦力f cd随时间变化的图线．13．（2013•河南模拟）如图所示，在一光滑水平的桌面上，放置一质量为M，宽为L的足够长“U”型框架，其ab部分电阻为R，框架其它部分的电阻不计．垂直框架两边放一质量为m、电阻为R的金属棒cd，它们之间的动摩擦因数为μ，棒通过细线跨过一定滑轮及劲度系数为k的另一端固定的轻弹簧相连．开始弹簧处于自然状态，框架和棒均静止．现在让框架在大小为2μmg的水平拉力作用下，向右做加速运动，引起棒的运动可看成是缓慢的．水平桌面位于竖直向上的匀强磁场中，磁感应强度为B．问：（1）框架和棒刚开始运动的瞬间，框架的加速度为多大？（2）框架最后做匀速运动（棒处于静止状态）时的速度多大？（3）若框架通过位移S 后开始匀速，已知弹簧的弹性势能的表达式为kx2（x为弹簧的形变量），则在框架通过位移s 的过程中，回路中产生的电热为多少？14．（2013•漳州模拟）如图甲所示，两根足够长、电阻不计的光滑平行金属导轨相距为L1=1m，导轨平面及水平面成θ=30°角，上端连接阻值R=1.5Ω的电阻；质量为m=0.2kg、阻值r=0.5Ω的匀质金属棒ab放在两导轨上，距离导轨最上端为L2=4m，棒及导轨垂直并保持良好接触．整个装置处于一匀强磁场中，该匀强磁场方向及导轨平面垂直，磁感应强度大小随时间变化的情况如图乙所示．（g=10m/s2）（1）保持ab棒静止，在0～4s内，通过金属棒ab的电流多大？方向如何？（2）为了保持ab棒静止，需要在棒的中点施加了一平行于导轨平面的外力F，求当t=2s时，外力F的大小和方向；（3）5s后，撤去外力F，金属棒将由静止开始下滑，这时用电压传感器将R两端的电压即时采集并输入计算机，在显示器显示的电压达到某一恒定值后，记下该时刻棒的位置，测出该位置及棒初始位置相距2.4m，求金属棒此时的速度及下滑到该位置的过程中在电阻R上产生的焦耳热．15．（2012•浙江）为了提高自行车夜间行驶的安全性，小明同学设计了一种“闪烁”装置．如图所示，自行车后轮由半径r1=5.0×10﹣2m的金属内圈、半径r2=0.40m的金属外圈和绝缘幅条构成．后轮的内、外圈之间等间隔地接有4跟金属条，每根金属条的中间均串联有一电阻值为R的小灯泡．在支架上装有磁铁，形成了磁感应强度B=0.10T、方向垂直纸面向外的“扇形”匀强磁场，其内半径为r1、外半径为r2、张角θ=．后轮以角速度ω=2π rad/s，相对转轴转动．若不计其它电阻，忽略磁场的边缘效应．（1）当金属条ab进入“扇形”磁场时，求感应电动势E，并指出ab上的电流方向；（2）当金属条ab进入“扇形”磁场时，画出“闪烁”装置的电路图；（3）从金属条ab进入“扇形”磁场时开始，经计算画出轮子一圈过程中，内圈及外圈之间电势差U ab随时间t变化的U ab﹣t图象；（4）若选择的是“1.5V、0.3A”的小灯泡，该“闪烁”装置能否正常工作？有同学提出，通过改变磁感应强度B、后轮外圈半径r2、角速度ω和张角θ等物理量的大小，优化前同学的设计方案，请给出你的评价．16．（2012•天津）如图所示，一对光滑的平行金属导轨固定在同一水平面内，导轨间距l=0.5m，左端接有阻值R=0.3Ω的电阻，一质量m=0.1kg，电阻r=0.1Ω的金属棒MN放置在导轨上，整个装置置于竖直向上的匀强磁场中，磁场的磁感应强度B=0.4T．棒在水平向右的外力作用下，由静止开始以a=2m/s2的加速度做匀加速运动，当棒的位移x=9m时撤去外力，棒继续运动一段距离后停下来，已知撤去外力前后回路中产生的焦耳热之比Q1：Q2=2：1．导轨足够长且电阻不计，棒在运动过程中始终及导轨垂直且两端及导轨保持良好接触．求：（1）棒在匀加速运动过程中，通过电阻R的电荷量q；（2）撤去外力后回路中产生的焦耳热Q2；（3）外力做的功W F．17．（2012•广东）如图所示，质量为M的导体棒ab，垂直放在相距为l 的平行光滑金属导轨上，导轨平面及水平面的夹角为θ，并处于磁感应强度大小为B方向垂直于导轨平面向上的匀强磁场中，左侧是水平放置间距为d的平行金属板，R和R x分别表示定值电阻和滑动变阻器的阻值，不计其他电阻．（1）调节R x=R，释放导体棒，当棒沿导轨匀速下滑时，求通过棒的电流I及棒的速率v．（2）改变R x，待棒沿导轨再次匀速下滑后，将质量为m带电量为+q的微粒水平射入金属板间，若它能匀速通过，求此时的R x．18．（2012•上海）如图，质量为M的足够长金属导轨abcd放在光滑的绝缘水平面上．一电阻不计，质量为m 的导体棒PQ放置在导轨上，始终及导轨接触良好，PQbc构成矩形．棒及导轨间动摩擦因数为μ，棒左侧有两个固定于水平面的立柱．导轨bc段长为L，开始时PQ左侧导轨的总电阻为R，右侧导轨单位长度的电阻为R0．以ef为界，其左侧匀强磁场方向竖直向上，右侧匀强磁场水平向左，磁感应强度大小均为B．在t=0时，一水平向左的拉力F垂直作用于导轨的bc边上，使导轨由静止开始做匀加速直线运动，加速度为a．（1）求回路中感应电动势及感应电流随时间变化的表达式；（2）经过多少时间拉力F达到最大值，拉力F的最大值为多少？（3）某一过程中回路产生的焦耳热为Q，导轨克服摩擦力做功为W，求导轨动能的增加量．19．（2012•邯郸一模）如图所示，两电阻不计的足够长光滑平行金属导轨及水平面夹角为θ，导轨间距为l，所在平面的正方形区域abcd内存在有界匀强磁场，磁感应强度大小为B，方向垂直于斜面向上．如图所示，将甲、乙两阻值相同，质量均为m的相同金属杆放置在导轨上，甲金属杆处在磁场的上边界，甲、乙相距l．从静止释放两金属杆的同时，在金属杆甲上施加一个沿着导轨的外力，使甲金属杆在运动过程中始终沿导轨向下做匀加速直线运动，且加速度大小以a=gsinθ，乙金属杆刚进入磁场时做匀速运动．（1）求每根金属杆的电阻R为多少？（2）从刚释放金属杆时开始计时，写出从计时开始到甲金属杆离开磁场的过程中外力F随时间t的变化关系式，并说明F的方向．（3）若从开始释放两杆到乙金属杆离开磁场，乙金属杆共产生热量Q，试求此过程中外力F对甲做的功．20．（2012•温州模拟）一个质量m=0.1kg的正方形金属框总电阻R=0.5Ω，金属框放在表面是绝缘且光滑的斜面顶端，自静止开始沿斜面下滑，下滑过程中穿过一段边界及斜面底边BB′平行、宽度为d的匀强磁场后滑至斜面底端BB′，设金属框在下滑时即时速度为v，及此对应的位移为s，那么v2﹣s图象如图2所示，已知匀强磁场方向垂直斜面向上．试问：（1）分析v2﹣s图象所提供的信息，计算出斜面倾角θ和匀强磁场宽度d．（2）匀强磁场的磁感应强度多大？（3）金属框从斜面顶端滑至底端所需的时间为多少？（4）现用平行斜面沿斜面向上的恒力F作用在金属框上，使金属框从斜面底端BB′静止开始沿斜面向上运动，匀速通过磁场区域后到达斜面顶端．试计算恒力F做功的最小值．21．（2012•中山市校级模拟）如图1所示，在坐标系xOy中，在﹣L≤x＜0区域存在强弱可变化的磁场B1，在0≤x≤2L区域存在匀强磁场，磁感应强度B2=2.0T，磁场方向均垂直于纸面向里．一边长为L=0.2m、总电阻为R=0.8Ω的正方形线框静止于xOy平面内，线框的一边及y轴重合．（1）若磁场B1的磁场强度在t=0.5s内由2T均匀减小至0，求线框在这段时间内产生的电热为多少？（2）撤去磁场B1，让线框从静止开始以加速度a=0.4m/s2沿x轴正方向做匀加速直线运动，求线框刚好全部出磁场前瞬间的发热功率．（3）在（2）的条件下，取线框中逆时针方向的电流为正方向，试在图2给出的坐标纸上作出线框中的电流I 随运动时间t的关系图线．（不要求写出计算过程，但要求写出图线端点的坐标值，可用根式表示）22．（2012•麦积区校级模拟）如图水平金属导轨的间距为1m，处在一个竖直向上的匀强磁场中，磁感应强度B=2T，其上有一个及之接触良好的金属棒，金属棒的电阻R=1Ω，导轨电阻不计，导轨左侧接有电源，电动势E=10V，内阻r=1Ω，某时刻起闭合开关，金属棒开始运动，已知金属棒的质量m=1kg，及导轨的动摩擦因数为0.5，导轨足够长．问：（1）金属棒速度为2m/s时金属棒的加速度为多大？（2）金属棒达到稳定状态时的速度为多大？（3）导轨的右端是一个高和宽均为0.8m的壕沟，那么金属棒离开导轨后能否落到对面的平台？23．（2012•眉山模拟）如图所示，两根不计电阻的金属导线MN及PQ 放在水平面内，MN是直导线，PQ的PQ1段是直导线，Q1Q2段是弧形导线，Q2Q3段是直导线，MN、PQ1、Q2Q3相互平行．M、P间接入一个阻值R=0.25Ω的电阻．质量m=1.0kg、不计电阻的金属棒AB能在MN、PQ上无摩擦地滑动，金属棒始终垂直于MN，整个装置处于磁感应强度B=0.5T的匀强磁场中，磁场方向竖直向下．金属棒处于位置（I）时，给金属棒一向右的初速度v1=4 m/s，同时给一方向水平向右F1=3N的外力，使金属棒向右做匀减速直线运动；当金属棒运动到位置（Ⅱ）时，外力方向不变，改变大小，使金属棒向右做匀速直线运动2s到达位置（Ⅲ）．已知金属棒在位置（I）时，及MN、Q1Q2相接触于a、b两点，a、b的间距L1=1 m；金属棒在位置（Ⅱ）时，棒及MN、Q1Q2相接触于c、d两点；位置（I）到位置（Ⅱ）的距离为7.5m．求：（1）金属棒向右匀减速运动时的加速度大小；（2）c、d两点间的距离L2；（3）金属棒从位置（I）运动到位置（Ⅲ）的过程中，电阻R上放出的热量Q．24．（2012•黄州区校级模拟）如图（a）所示，间距为L电阻不计的光滑导轨固定在倾角为θ的斜面上．在区域I内有方向垂直于斜面的匀强磁场，磁感应强度恒为B不变；在区域Ⅱ内有垂直于斜面向下的匀强磁场，其磁感应强度B t的大小随时间t变化的规律如图（b）所示．t=0时刻在轨道上端的金属细棒ab从如图位置由静止开始沿导轨下滑，同时下端的另一金属细棒cd在位于区域I内的导轨上也由静止释放．在ab棒运动到区域Ⅱ的下边界EF之前，cd棒始终静止不动，两棒均及导轨接触良好．又已知cd棒的质量为m，区域Ⅱ沿斜面的长度也是L，在t=t x时刻（t x未知）ab棒恰好进入区域Ⅱ，重力加速度为g．求：（1）通过cd棒中的电流大小和区域I内磁场的方向（2）ab棒开始下滑的位置离区域Ⅱ上边界的距离s；（3）ab棒从开始到下滑至EF的过程中，回路中产生的总热量．（结果均用题中的已知量表示）25．（2011•四川）如图所示，间距l=0.3m的平行金属导轨a1b1c1和a2b2c2分别固定在两个竖直面内，在水平面a1b1b2a2区域内和倾角θ=37°的斜面c1b1b2c2区域内分别有磁感应强度B1=0.4T、方向竖直向上和B2=1T、方向垂直于斜面向上的匀强磁场．电阻R=0.3Ω、质量m1=0.1kg、长为l的相同导体杆K、S、Q分别放置在导轨上，S杆的两端固定在b1、b2点，K、Q杆可沿导轨无摩擦滑动且始终接触良好．一端系于K杆中点的轻绳平行于导轨绕过轻质滑轮自然下垂，绳上穿有质量m2=0.05kg的小环．已知小环以a=6m/s2的加速度沿绳下滑，K 杆保持静止，Q杆在垂直于杆且沿斜面向下的拉力F作用下匀速运动．不计导轨电阻和滑轮摩擦，绳不可伸长．取g=10m/s2，sin37°=0.6，cos37°=0.8．求（1）小环所受摩擦力的大小；（2）Q杆所受拉力的瞬时功率．26．（2011•海南）如图，ab和cd是两条竖直放置的长直光滑金属导轨，MN和M′N′是两根用细线连接的金属杆，其质量分别为m和2m．竖直向上的外力F作用在杆MN上，使两杆水平静止，并刚好及导轨接触；两杆的总电阻为R，导轨间距为l．整个装置处在磁感应强度为B的匀强磁场中，磁场方向及导轨所在平面垂直．导轨电阻可忽略，重力加速度为g．在t=0时刻将细线烧断，保持F不变，金属杆和导轨始终接触良好．求：（1）细线烧断后，任意时刻两杆运动的速度之比；（2）两杆分别达到的最大速度．27．（2011•天津）如图所示，两根足够长的光滑金属导轨MN、PQ间距为l=0.5m，其电阻不计，两导轨及其构成的平面均及水平面成30°角．完全相同的两金属棒ab、cd分别垂直导轨放置，每棒两端都及导轨始终有良好接触，已知两棒的质量均为0.02kg，电阻均为R=0.1Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度为B=0.2T，棒ab在平行于导轨向上的力F作用下，沿导轨向上匀速运动，而棒cd恰好能保持静止．取g=10m/s2，问：（1）通过cd棒的电流I是多少，方向如何？（2）棒ab受到的力F多大？（3）棒cd每产生Q=0.1J的热量，力F做的功W是多少？28．（2011•上海）电阻可忽略的光滑平行金属导轨长S=1.15m，两导轨间距L=0.75m，导轨倾角为30°，导轨上端ab接一阻值R=1.5Ω的电阻，磁感应强度B=0.8T的匀强磁场垂直轨道平面向上．阻值r=0.5Ω，质量m=0.2kg的金属棒及轨道垂直且接触良好，从轨道上端ab处由静止开始下滑至底端，在此过程中金属棒产生的焦耳热Q r=0.1J．（取g=10m/s2）求：（1）金属棒在此过程中克服安培力的功W安；（2）金属棒下滑速度v=2m/s时的加速度a．（3）为求金属棒下滑的最大速度v m，有同学解答如下：由动能定理W重﹣W安=mv，…．由此所得结果是否正确？若正确，说明理由并完成本小题；若不正确，给出正确的解答．29．（2011•奉贤区二模）如图所示，光滑斜面的倾角α=30°，在斜面上放置一矩形线框abcd，ab边的边长l1=lm，bc边的边长l2=0.6m，线框的质量m=1kg，电阻R=0.1Ω，线框受到沿光滑斜面向上的恒力F的作用，已知F=10N．斜面上ef线（ef∥gh）的右方有垂直斜面向上的均匀磁场，磁感应强度B随时间t的变化情况如B﹣t图象，时间t是从线框由静止开始运动时刻起计的．如果线框从静止开始运动，进入磁场最初一段时间是匀速的，ef线和gh的距离s=5.1m，求：（1）线框进入磁场时匀速运动的速度v；（2）ab边由静止开始到运动到gh线处所用的时间t；（3）线框由静止开始到运动到gh线的整个过程中产生的焦耳热．30．（2011•萧山区校级模拟）如图所示，两根电阻不计，间距为l的平行金属导轨，一端接有阻值为R的电阻，导轨上垂直搁置一根质量为m．电阻为r的金属棒，整个装置处于竖直向上磁感强度为B的匀强磁场中．现给金属棒施一冲量，使它以初速V0向左滑行．设棒及导轨间的动摩擦因数为μ，金属棒从开始运动到停止的整个过程中，通过电阻R的电量为q．求：（导轨足够长）（1）金属棒沿导轨滑行的距离；（2）在运动的整个过程中消耗的电能．参考答案及试题解析1．（2015•青浦区一模）如图甲所示，MN、PQ为间距L=0.5m足够长的平行导轨，NQ⊥MN，导轨的电阻均不计．导轨平面及水平面间的夹角θ=37°，NQ间连接有一个R=4Ω的电阻．有一匀强磁场垂直于导轨平面且方向向上，磁感应强度为B0=1T．将一根质量为m=0.05kg的金属棒ab紧靠NQ放置在导轨上，且及导轨接触良好．现由静止释放金属棒，当金属棒滑行至cd处时达到稳定速度，已知在此过程中通过金属棒截面的电量。
高中物理带电粒子在磁场中的运动试题(有答案和解析)及解析
O、O′在质子束的入射方向上，其连线与质子入射方向垂直且距离为 H= 7 R；整个装置处 2
于真空中，忽略粒子间的相互作用及相对论效应。
(1)试求质子束经过加速电场加速后(未进入磁场)的速度 ν 和磁场磁感应强度 B；
圆半径方向射出磁场；从
x
轴射出点的横坐标： xC
xA
R tan 53
xC 0.1425m .
由几何关系，过 A 点的粒子经 x 轴后进入磁场由 B 点沿 x 轴正向运动.
综上所述，粒子经过磁场后第二次打在 x 轴上的范围为： x 0.1425m
5．如图，平面直角坐标系中，在，y＞0 及 y＜- 3 L 区域存在场强大小相同，方向相反均平 2
(1)求第 I 象限内磁场的磁感应强度 B1;
(2)计算说明速率为 5v、9v 的粒子能否到达接收器;
(3)若在第Ⅱ象限内加上垂直于坐标平面的匀强磁场，使所有粒子均到达接收器，求所加磁
场的磁感应强度 B2 的大小和方向．
【答案】(1)
B1
mv qL
(2)故速率为 v
的粒子被吸收，速率为 9v
的粒子不能被吸收
速度偏转角的正切值均为： tan vy 37 v0
cos 37 v0 v
v 1106 m/s
即：所有的粒子射出极板时速度的大小和方向均相同.
qvB m v2 R
R r 0.03m
由分析得，如图所示，所有粒子在磁场中运动后发生磁聚焦由磁场中的一点 B 离开磁场.
由几何关系，恰好经 N 板右边缘的粒子经 x 轴后沿磁场圆半径方向射入磁场，一定沿磁场
