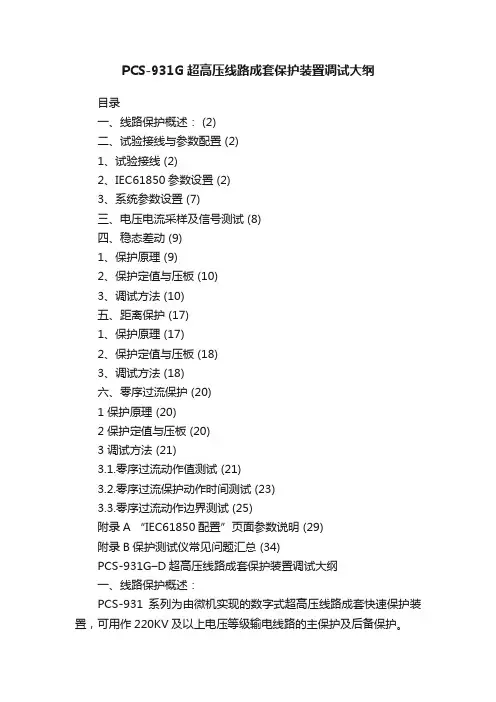

PCS-931G超高压线路成套保护装置调试大纲

目录

一、线路保护概述： (2)

二、试验接线与参数配置 (2)

1、试验接线 (2)

2、IEC61850参数设置 (2)

3、系统参数设置 (7)

三、电压电流采样及信号测试 (8)

四、稳态差动 (9)

1、保护原理 (9)

2、保护定值与压板 (10)

3、调试方法 (10)

五、距离保护 (17)

1、保护原理 (17)

2、保护定值与压板 (18)

3、调试方法 (18)

六、零序过流保护 (20)

1 保护原理 (20)

2 保护定值与压板 (20)

3 调试方法 (21)

3.1.零序过流动作值测试 (21)

3.2.零序过流保护动作时间测试 (23)

3.3.零序过流动作边界测试 (25)

附录A “IEC61850配置”页面参数说明 (29)

附录B保护测试仪常见问题汇总 (34)

PCS-931G–D超高压线路成套保护装置调试大纲

一、线路保护概述：

PCS-931系列为由微机实现的数字式超高压线路成套快速保护装置，可用作220KV及以上电压等级输电线路的主保护及后备保护。

PCS-931包括以分相电流差动和零序电流差动为主体的快速主保护，由工频变化量距离元件构成的快速I段保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护，PCS-931可分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。

1、通道类型可选:“0：专用光纤”、“1：复用光纤”、“2：复用载波”、“3：

收发信机”

二、试验接线与参数配置

1、试验接线

测试仪光网口A1接保护装置SV直采口，光网口B1接保护装置GOOSE直跳口，光网口B2接保护装置组网口。

2、IEC61850参数设置

打开测试软件主界面，点击“光数字测试”模块，进入“IEC-61850配置（SMV-GOOSE）”

菜单：

点击“SCL文件导入”，打开“ONLLY SCL文件导入”菜单，导入智能变电站SCD文件“dxb.scd”

左框区域显示整站设备，找到“PCS-931GMM-D-3号进线保护A”装置。

选中“SMV输入”文件夹，勾选右上框SMV控制块，点击“添加至SMV”，注意规范选择“61850-9-2”。

选中“PCS-931GMM-D-3号进线保护A”装置目录下的“GOOSE输入”文件夹，右上框显示“PCS-931GMM-D-3号进线保护A”装置所有的GOOSE输入控制块，右下框为控制块虚端子详细内容。

选中右上框中GOOSE输入控制块，点击“添加至GOOSE OUT”。

选中“PCS-931GMM-D-3号进线保护A”装置目录下的“GOOSE输出”文件夹，右上框显示“PCS-931GMM-D-3号进线保护A”装置的GOOSE输出控制块，右下框为控制块虚端子详细内容。

选中右上框中GOOSE输出控制块，点击“添加至GOOSE IN”。

导入SCD文件完成，关闭“ONLLY SCL文件导入”菜单。

返回“IEC-61850配置”菜单，设置“SMV配置”页面。选中“3号进线合并单元A”控制块，根据试验接线选择测试仪“光口”，并且将测试仪电压电流a、b、

c相与“3号进线合并单元A”电压电流a、b、c相对应映射。

设置“GOOSE IN配置”页面。

选中GOOSE控制块，根据试验接线选择测试仪“光网口B1”，并且将测试仪“开入节点A、B、C”与“跳开关1A相”、“跳开关1B相”、“跳开关1C相”对应映射。

设置“GOOSE OUT配置”页面。

选中“3号进线智能终端A”GOOSE控制块，根据试验接线选择测试仪“光网

口B2”，将测试仪“开出节点1”、“开出节点2”、“开出节点3”分别与“断路器A相位置”、“断路器B相位置”、“断路器C相位置”映射，“开出节点4”、“开出节点5”分别与闭锁重合闸信号、低气压闭锁重合闸信号映射。

选中“220KV母线保护A”GOOSE控制块，根据试验接线选择测试仪“光网口B2”，将测试仪“开出节点6”与“间隔8跳闸出口”映射。

提示：

保护装置接收的GOOSE虚端子可在“ONLLY SCL文件导入”菜单，“PCS-931GMM-D-3号进线保护A”装置目录下的“GOOSE输入”文件夹，界面右下框详细信息中看到。

点击工具栏“下载配置”，输出窗口提示“启动MU及GOOSE成功”，关闭“IEC-61850配置”。

3、系统参数设置

点击“通用测试”模块，打开“电压电流（手动测试）” 菜单

根据“3号进线合并单元A”电压电流额定变比，设置PT、CT变比参数，Ua、Ua、Uc为母线电压，Ux为线路电压，Ia、Ib、Ic为线路电流。测试仪通道类型选择“数字量（9-1、9-2、FT3）”，保存退出。

三、电压电流采样及信号测试

“电压电流（手动测试）” 菜单，模拟母线电压、线路电压及线路电流，查看保护装置采样值，模拟断路器位置、闭锁重合闸、低气压闭锁重合闸、母线间隔8跳闸出口，查看保护装置开入量信息。

四、 稳态差动

1、 保护原理 动作方程：

⎪⎩⎪⎨

⎧>⨯>ΦΦ

ΦI I I I H CD R CD 6.0 (式4-1) C B A ,,=Φ

I CD Φ

为差动电流，I

I

I N M CD •

+

•

=Φ

Φ

Φ即为两侧电流矢量和的幅值；

I

R Φ

为制动电流，I

I

I N M R •

-

•

=Φ

Φ

Φ即为两侧电流矢量差的幅值；

当电容电流补偿投入时，

I

H

为“1.5倍差动电流定值”（整定值）和1.5倍实

测电容电流的大值；当电容电流补偿不投入时，

I

H

为“1.5倍差动电流定值”

（整定值）和

4倍实测电容电流的大值。实测电容电流由正常运行时未经补偿的差流获得。
