光纤通信技术的基本概念
光纤通信技术介绍
光纤通信技术介绍光纤通信是一种利用光信号来传输信息的通信技术。
与传统的电信通信相比，光纤通信具有更高的传输速度、更大的带宽和更低的信号损耗。
在光纤通信系统中，光信号是通过光纤传输的，光纤是一种由细长的玻璃或塑料制成的柔软光导体，能够将光信号迅速、高效地传输到目标地点。
光纤通信技术的原理是利用光的全内反射性质，在光纤内部不断地反射和折射，使光信号能够沿着光纤传输。
光纤中的光信号是通过光的强弱调制来表示信息的，光的强弱变化被光纤接收器解读为二进制码，从而实现信息的传递。
光纤通信系统由光纤传输系统和光纤网络系统两个主要部分组成。
光纤传输系统是光纤通信系统的基础，它由光纤传输设备、光纤接头和光纤传输线组成。
光纤传输设备主要包括光纤传输器和光纤接收器，它们负责将电信号转换为光信号，并通过光纤发送和接收光信号。
光纤接头是将不同的光纤连接在一起的装置，通过光纤接头可以将多段光纤连接成一个完整的光纤线路。
光纤传输线是将光信号传输到不同地点的光纤线路，它具有高强度、低损耗和较大的带宽，能够满足高速、大容量的光信号传输需求。
光纤网络系统是光纤通信系统的重要组成部分，它由光纤交换机和光纤路由器组成。
光纤交换机是将光信号从一个节点传输到另一个节点的设备，它能够根据需要选择传输路径，并将光信号切换到相应的路径上。
光纤路由器是管理和控制光纤网络的设备，它根据网络拓扑结构和路由策略，将光信号从源节点通过一系列的光纤传输到目标节点。
光纤通信技术的优势主要表现在三个方面。
首先，光纤通信具有高速传输的特点，光信号的传输速度可达到光的速度，可以满足大量数据的传输需求。
其次，光纤通信具有大带宽的特点，光纤的频率范围较宽，可以支持更多的频率和信号，使得网络能够同时传输多种类型的信号。
最后，光纤通信具有低信号损耗的特点，光信号在光纤中的传输距离可以达到几十公里，而且信号损耗非常低，可以减少信号的失真和衰减，提高通信质量和可靠性。
光纤通信技术在现代通信领域中得到了广泛的应用。
光纤通信技术
光纤通信技术.
光纤通信技术是一种使用光纤作为传输介质的通信技术。
它利用光的传输特性，将信息以光脉冲的形式通过光纤传输。
光纤通信技术的基本原理是利用光纤的高速传输和高带宽特性，将电子信号转换为光信号，在光纤中传输，并在接收端将光信号重新转换为电子信号。
光纤通信技术主要包括光纤的制备和光纤传输系统的设计与实现两个方面。
光纤的制备主要涉及纤芯和包层的材料选择和制备工艺，以及光纤的拉制和光纤连接技术等。
光纤的核心部分是非常纯净的玻璃或塑料纤芯，外面包裹着折射率较低的材料，形成了光纤的结构。
制备过程中需要控制光纤的损耗、色散和非线性等特性。
光纤传输系统的设计与实现主要包括光纤传输器件的选择和光纤传输系统的搭建与调试等。
光纤传输器件包括光源、调制器、光纤耦合器、光纤放大器和光接收器等。
光源产生稳定的光信号，调制器控制光信号的强度或频率，光纤耦合器将光信号输入或输出到光纤中，光纤放大器放大光信号，光接收器将光信号转换为电信号。
光纤通信技术具有传输速度快、带宽大、抗干扰能力强等优点，广泛应用于互联网、电信、数据中心、电视传输等领域。
随着技术的不断进步，光纤通信技术也在不断发展，传输速度和带宽等性能得到了进一步提升。
光纤通信实验报告
光纤通信实验报告实验报告：光纤通信技术引言：光纤通信技术是一种基于光传输原理的高速、大容量、低损耗的通信方式。
光纤通信以其优异的性能和广泛的应用领域受到了广泛的关注。
本次实验旨在探究光纤通信的基本原理和实验方法，以及光纤通信的特点和应用。
一、光纤通信的基本原理1.光纤通信的原理光纤通信是利用光纤作为传输介质，将光信号转换为电信号进行传输。
它主要包括光信号的产生、调制、传输和接收等过程。
光信号通过激光器发射端发出，经过光纤传输到接收端，然后通过光电转换器将光信号转换为电信号。
2.光纤的工作原理光纤是一种具有高折射率的细长光导纤维，主要由芯层、包层和包住层组成。
光信号在传输过程中会发生多次反射，利用全内反射原理将光信号在光纤内损耗尽可能小地传播。
二、光纤通信实验的步骤1.光信号的产生通过激光器发射端发出激光光束，光纤接收端接收光信号。
2.光信号的调制利用调制器对光信号进行调制，使其携带有用信息。
3.光信号的传输利用光纤的高折射率和全内反射的特点，将光信号传输到接收端。
4.光信号的接收通过光电转换器将光信号转换为电信号，进而进行信号处理，如放大、滤波等。
三、光纤通信的特点和应用1.高速传输光纤通信具有高传输速率和大容量的优势，可以满足现代通信的高速要求。
2.低损耗光纤通信中光信号的传输损耗非常小，可以远距离传输无衰减。
3.安全性强光信号在传输过程中不容易被窃听或干扰，保证了通信的安全性。
4.应用广泛结论：通过本次实验，我们深入了解了光纤通信的基本原理和实验方法。
光纤通信具有高速传输、低损耗、安全性强和应用广泛等特点，是现代通信领域的重要技术。
光纤通信的发展势头迅猛，未来有望取代传统的铜线通信，成为主流的通信技术。
现代光纤通信技术及其应用
现代光纤通信技术及其应用随着现代社会信息的迅速发展，通信技术也在不断更新和发展。
光纤通信技术作为其中的一个重要分支，已经成为了现代通信领域中不可或缺的一部分。
本文将着重介绍光纤通信技术的基本原理、发展历程以及在现代社会中的广泛应用。
一、光纤通信技术的基本原理光纤通信技术是一种将光信号作为信息的传输介质的技术。
光是电磁波的一种，它的波长远远短于无线电波，因此具有更高的频率和更强的能量。
光纤通信技术利用这种特性，将电信号通过调制后转换为光信号，通过光纤传输，再将光信号转换成电信号，实现数据传输和通信的过程。
光纤通信系统主要由三部分组成：光源、传输介质和检测器。
光源产生的光信号进入光纤中，经过光纤的传输后到达接收端，接收器将光信号转换为电信号，最终输出数字信号。
整个过程中光源、光纤和检测器的性能都会影响通信质量的好坏。
二、光纤通信技术的发展历程光纤通信技术的发展可以追溯到19世纪，当时科学家就已经发现了光可以通过玻璃管进行传输。
20世纪初，民用电话开始普及，传输距离越来越长，信号失真的问题也越来越严重。
1960年代，美国贝尔实验室的科学家率先提出了光纤通信技术的概念，并于1970年代将其实现。
1980年代，光纤通信技术开始商业化运营，迅速发展，逐渐替代了传统的无线电通信和有线电缆通信等传输方式。
到了21世纪，光纤通信技术已经成为了全球通信领域的主要技术之一。
目前，世界上许多国家都在大力推进光纤通信技术的发展，提高通信的质量和速度，为现代化建设和信息化发展提供强有力的支持。
三、光纤通信技术在现代社会中的广泛应用随着互联网的兴起，光纤通信技术在信息领域的应用越来越广泛。
目前，光纤通信技术已经被应用于许多领域，例如：1. 互联网通信光纤通信技术被广泛应用于互联网通信领域，极大地提高了互联网传输的速度和带宽。
同时，由于光纤通信技术具有抗干扰能力强、传输损耗小等特点，使得互联网通信更加稳定可靠。
2. 医疗行业光纤通信技术在医疗行业中的应用主要集中在光纤内窥镜和光学成像领域。

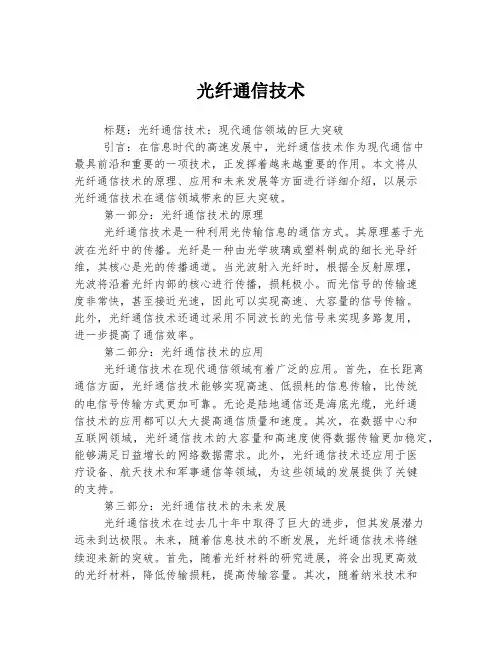

光纤通信技术
光纤通信技术标题：光纤通信技术：现代通信领域的巨大突破引言：在信息时代的高速发展中，光纤通信技术作为现代通信中最具前沿和重要的一项技术，正发挥着越来越重要的作用。
本文将从光纤通信技术的原理、应用和未来发展等方面进行详细介绍，以展示光纤通信技术在通信领域带来的巨大突破。
第一部分：光纤通信技术的原理光纤通信技术是一种利用光传输信息的通信方式。
其原理基于光波在光纤中的传播。
光纤是一种由光学玻璃或塑料制成的细长光导纤维，其核心是光的传播通道。
当光波射入光纤时，根据全反射原理，光波将沿着光纤内部的核心进行传播，损耗极小。
而光信号的传输速度非常快，甚至接近光速，因此可以实现高速、大容量的信号传输。
此外，光纤通信技术还通过采用不同波长的光信号来实现多路复用，进一步提高了通信效率。
第二部分：光纤通信技术的应用光纤通信技术在现代通信领域有着广泛的应用。
首先，在长距离通信方面，光纤通信技术能够实现高速、低损耗的信息传输，比传统的电信号传输方式更加可靠。
无论是陆地通信还是海底光缆，光纤通信技术的应用都可以大大提高通信质量和速度。
其次，在数据中心和互联网领域，光纤通信技术的大容量和高速度使得数据传输更加稳定，能够满足日益增长的网络数据需求。
此外，光纤通信技术还应用于医疗设备、航天技术和军事通信等领域，为这些领域的发展提供了关键的支持。
第三部分：光纤通信技术的未来发展光纤通信技术在过去几十年中取得了巨大的进步，但其发展潜力远未到达极限。
未来，随着信息技术的不断发展，光纤通信技术将继续迎来新的突破。
首先，随着光纤材料的研究进展，将会出现更高效的光纤材料，降低传输损耗，提高传输容量。
其次，随着纳米技术和量子技术的进一步研究，有望实现光量子通信，从而进一步提高通信的安全性和速度。
此外，人们还在研究如何将光纤通信技术应用于无线通信领域，以实现更快速、更广覆盖的无线通信。
结论：光纤通信技术作为现代通信领域的重要技术，通过其高速、大容量和低损耗的特点，极大地改变了人们的通信方式和生活方式。
光纤通信 知识点总结
光纤通信知识点总结引言光纤通信是一种通过光纤传输光信号的通信技术，它使用光纤作为传输媒质，通过光的反射、折射和传播来实现信息的传输。
光纤通信具有带宽大、传输速度快、抗干扰性强、安全可靠等优点，因此在现代通信中得到了广泛的应用。
本文将对光纤通信的相关知识点进行总结，包括光纤通信的基本原理、组成结构、传输特点、光纤通信系统的组成和工作原理、光纤通信的发展趋势等内容。
一、光纤通信的基本原理1. 光的特性光波是一种电磁波，具有波粒二象性，既可以表现为波动又可以表现为微粒。
光波的主要特性包括波长、频率、相速度、群速度等。
2. 光纤的基本原理光纤是一种通过光的全反射来传输光信号的一种传输媒质。
它的基本结构是由一根纤维芯和包覆在外的包层组成，通过这样的结构使得光信号可以沿着光纤的传输方向不断进行反射和传播。
二、光纤通信的组成结构1. 光纤的结构光纤由芯和包层构成，芯是由单质或复合材料制成，包层是由低折射率的材料构成，使得光可以在芯和包层的界面上发生全反射。
2. 光纤的连接器连接器是光纤通信中的重要部分，它用于将光纤连接在一起，保证光信号的传输质量。
3. 光纤的光源和接收器光源是产生光波的设备，用于向光纤中输入光信号；接收器是用于接收光纤传输过来的光信号，并将其转换为电信号。
三、光纤通信的传输特点1. 带宽大光纤通信的带宽远远大于传统的铜线通信，可以传输更多的信息。
2. 传输距离远光纤通信的传输距离远远大于铜线通信，可以满足更长距离的通信需求。
3. 传输速度快光纤通信的传输速度远远快于铜线通信，可以实现更快的数据传输。
4. 抗干扰性强光纤通信的信号传输过程中不受电磁干扰，抗干扰性能强。
5. 安全可靠光纤信号传输过程中不会泄露电磁波，安全可靠。
四、光纤通信系统的组成和工作原理1. 光纤通信系统的组成光纤通信系统由光源、光纤、接收器、调制解调器、复用器、解复用器等组成。
2. 光纤通信系统的工作原理光源产生光信号，光信号经过调制解调器进行调制，然后通过光纤进行传输，接收器接收光信号并将其转换为电信号，经过复用器和解复用器将多个信号合并或分解，最终传输到目标设备。
光纤通信的概念
光纤通信的概念随着信息技术的快速发展，人们对于通信的需求也越来越高。
而光纤通信作为一种高速、稳定、可靠的通信方式，已经成为了现代通信领域的重要组成部分。
本文将从光纤通信的概念、原理、应用、发展等方面进行阐述。
一、光纤通信的概念光纤通信是一种利用光纤作为传输介质，将信息以光信号的形式传输的通信方式。
光纤通信的本质是将信息信号转换成光信号，然后通过光纤进行传输，最后再将光信号转换成信息信号。
光纤通信的优点在于传输速度快、传输距离远、传输质量高、抗干扰能力强等。
二、光纤通信的原理光纤通信的核心在于光纤的传输原理。
光纤通信采用的是全内反射原理，即当光线从一种密度较高的介质射向密度较低的介质时，光线会被全部反射回来。
在光纤中，光线被反射的次数越多，传输距离就越远，传输质量也就越好。
因此，光纤通信的传输质量与光纤的品质和制作工艺有着密切的关系。
三、光纤通信的应用光纤通信的应用非常广泛，涉及到电信、网络、广播电视、医疗、工业、军事等多个领域。
其中，电信领域是光纤通信的主要应用领域，包括电话、宽带、移动通信等。
网络领域也是光纤通信的重要应用领域，包括数据中心、云计算、物联网等。
广播电视领域则是光纤通信的新兴应用领域，通过光纤的高速传输和高清画质，可以实现更加高效、精准的广播电视服务。
四、光纤通信的发展随着信息技术的不断发展，光纤通信也在不断的发展和完善。
首先，光纤通信的传输速度和传输距离不断提高，传输速度已经达到了数十个Gbps，传输距离也已经超过了数百公里。
其次，光纤通信的应用领域不断扩展，应用范围不断拓宽。
最后，光纤通信的技术不断革新，新型光纤材料和制作工艺不断涌现，使得光纤通信的质量和性能不断提高。
总之，光纤通信作为一种高速、稳定、可靠的通信方式，已经成为了现代通信领域的重要组成部分。
随着信息技术的不断发展，光纤通信的应用前景将会更加广阔，也将会为人们的生活和工作带来更多的便利和效益。
光纤通信技术
光的全反射与光纤的导光原理
光的全反射
当光线从一种介质射入另一种介质时，如果入射角大于某一临界角，光波将在第二种介质表面发生全 反射，即所有的光线都将被反射回第一种介质，而不会进入第二种介质。全反射是光纤导光的物理基 础。
光纤的导光原理
光线在光纤中传播时，由于光的全反射作用，光波被限制在光纤的纤芯中传播，从而实现光的定向传 输。光纤的导光原理是光纤通信中的核心技术之一。
光子集成电路与光子晶体光纤
总结词
光子集成电路和光子晶体光纤是光纤通信技术的两个重 要发展方向。
详细描述
光子集成电路是一种集成了多种光器件的光子回路，具 有高度集成、低能耗、高速传输等优点。而光子晶体光 纤则是一种新型的光纤结构，具有高非线性、高色散等 特性，为光通信带来了新的可能性。
光纤网络的可靠性、稳定性与安全性
光检测器与光接收机
光检测器
光检测器是光纤通信系统的接收端，用于将光信号转换为电信号。常用的光检 测器有光电二极管和雪崩光电二极管。
光接收机
光接收机是将光信号转换为电信号的设备，它包括光检测器、信号处理电路和 放大器等。
光纤与光缆
光纤
光纤是光纤通信系统的传输介质，用于传输光信号。光纤由纤芯和包层组成，纤 芯负责传输光信号，包层则起到保护和折射的作用。
物联网与智能交通
实时数据传输
光纤通信技术能够为智能 交通系统提供实时、可靠 的数据传输服务，支持交 通流量的监控和调度。
车辆安全与控制
光纤通信技术可以用于实 现车辆之间的信息交互， 提高车辆行驶的安全性和 控制精度。
智能停车系统
光纤通信技术可以支持智 能停车系统的建设，实现 车位信息的实时更新和车 辆快速定位。
光纤通信技术的发展历程
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.1 光纤通信的基本概念
光纤即为光导纤维的简称。光纤通信是 以光波为载波，以光导纤维为传输媒质的一 种通信方式。
2.1.1 目前光纤通信的实用工作波长
2.1.2 光纤通信的特点
2.1.3 人民邮电出版社
2.1.1 目前光纤通信的实用工作波长 目前光纤通信实用的波长即短波长段 的0.85μm、长波长波段的1.31μm和 1.55μm，通常称其为是目前光纤通信的
渐变型光纤中的射线也分为子午线和斜射线两种， 下面只讨论子午线。
(1) 渐变型光纤的导光机理 非均匀光纤是靠折射原理将子午线限制在纤芯中 向前传播。 (2) 渐变型光纤的最佳折射指数分布
如果选用合适的n(r)分布，就有可能使纤芯中的
不同射线以同样的轴向速度前进，从而可以减小光纤 中的模式色散。
人民邮电出版社
式表示：
n 1
n 2
n
人民邮电出1 版社
② 数值孔径是表示光纤捕捉光射线能力的物理 量。 数值孔径用NA表示。根据折射定律，经过推 导可得出它的表示式为：
NA=n1√２Δ
(3) 阶跃型光纤的导光原理 阶跃型光纤是靠全反射原理将光波限制在纤 芯中并向前传播。
人民邮电出版社
2. 渐变型光纤中光射线的分析
人民邮电出版社
一、 光波在两介质交界面的反射和折射 光波属于电磁波的范畴，在均匀介质中传输 时，其轨迹是一条直线，当光射线射到两种介质 交界面时，将发生反射和折射。
人民邮电出版社
由电磁场理论知道，反射和折射的基本规律是由 斯涅尔定律和菲涅尔公式来表示的。
下面我们以斯涅尔定律说明其物理概念。 斯涅尔定律主要包括以下两个关系式：
θ１＝θ１′ n１sinθ１＝n２sinθ２
人民邮电出版社
二、 光波的全反射 产生全反射的条件是：
n１＞n２； ９０°＞θ１＞θc
阶跃型光纤就是利用光波的全反射原理， 将光波限制在纤芯中向前传播。
人民邮电出版社
三、 光纤中光射线的分析 在这个问题里，主要采用射线法讨论阶跃型 光纤和渐变型光纤的导光原理。 1. 阶跃型光纤中光射线的分析 (1) 阶跃型光纤中的光射线 在光纤中可存在如下不同形式的光射线：子 午线和斜射线。 子午面上和轴线相交的光射线，就称为子午 射线，简称为子午线。
人民邮电出版社
在这里，我们仅用射线法分析光波在 光纤中的传输。
当媒质的几何尺寸远大于光波波长时， 光可用一条表示光的传播方向的几何线来 表示，这条几何线就称为光射线。用光射 线来研究光波传输特性的方法，称为射线
人民邮电出版社
一、 光波在两介质交界面的反射和折射 二、 光波的全反射 三、 光纤中光射线的分析
人民邮电出版社
光缆中的光纤一般是指经过两次涂覆后的光纤芯 线，它的剖面结构如图所示。
人民邮电出版社
二、 光纤的分类
1. 通常采用的是阶跃型光纤和渐变型光纤两种。 (1) 阶跃型光纤 (2) 渐变型光纤
人民邮电出版社
2. 所谓模式，实质上是电磁场的一种分布形式。 模式不同，其分布不同，根据光纤中传输模式数量 来分，可分为单模光纤和多模光纤。 (1) 单模光纤(SM-Single mode fiber) (2) 多模光纤(MM-Multi mode fiber)
光纤通信作为现代通信的主要支柱， 是信息社会中各种信息网的主要传输工具。
对于光纤通信技术，本章重点介绍以 下几个问题：光纤通信的基本概念、光纤 和光缆、光纤通信中的光源和光电检测器 、光端机以及光纤通信系统，对光放大器 作一简单介绍。
人民邮电出版社
2.1 光纤通信的基本概念 2.2 光纤和光缆 2.3 光纤通信中的光源和光电检测器 2.4 光 端 机 2.5 光纤通信系统 2.6 光放大器
人民邮电出版社
2.1.2 光纤通信的特点 (1) 传输频带宽，通信容量大。 (2) 损耗低。 (3) 不受电磁干扰。 (4) 线径细、重量轻。 (5) 资源丰富。
人民邮电出版社
2.1.3 光纤通信系统的基本组成 目前使用的光纤通信系统，普遍采用 的是数字编码、强度调制——直接检波通信 系统。这种系统的示意方框图如下图所示。
人民邮电出版社
2.2 光纤和光缆
2.2.1 光纤的结构与分类 2.2.2 用射线法分析光波在光纤中的传输 2.2.3 单模光纤
人民邮电出版社
2.2.1 光纤的结构与分类 一、 光纤的结构 二、
人民邮电出版社
一、 光纤的结构 目前通信用的光纤大多采用石英玻璃(SiO２)制成 的横截面很小的双层同心圆柱体，未经涂覆和套 塑时称为裸光纤，如图所示。
一、 光纤中模式的概念 弱导波光纤中的E和H分布是一种近似的横 电磁波。 1. LP模 弱导波光纤中存在的电磁场模式可近似地 认为是线极化波，用LPmn表示。
① 在渐变型光纤中，不同射线具有相同轴 向速度的这种现象，称为自聚焦现象，具有 这种自聚焦现象的光纤称为自聚焦光纤。 ② 最佳折射指数分布的形式
人民邮电出版社
经过理论分析和推导得出，纤芯中的折射 指数按平方律型分布的渐变型光纤具有较小的 模式色散，因此，可认为平方律型折射指数分 布光纤的折射率分布形式接近于最佳折射率分 布。
人民邮电出版社
2.2.2 用射线法分析光波在光纤中的传输
分析光纤的导光原理，一般可采用两种方法： 一是波动理论法，一是射线法。波动理论法是 根据电磁场理论，用麦氏方程求解光纤的场方 程、特征方程，根据解答式分析其传输特性； 射线法是将光波看成是一条条几何射线，用光 射线理论分析光纤的传输特性。后者比较简单、 直观。
人民邮电出版社
(2) 阶跃型光纤中主n２差的大小直接影响着光纤的性能，我们引
入相对折射指数差这样一个物理量来表示它们相差的
程度，用Δ表示，即
n2 1
n2 2
2n 2
1
当n１与n２的差别极小时，这种光纤称为弱导波光
纤，经过简单推导，可知其相对折射指数差可用近似
n(r)n(0) 12 (a r)2 1/2
ra
人民邮电出版社
③ 渐变型光纤的本地数值孔径
NA(r)＝√n12（r）-n２2
人民邮电出版社
2.2.3 单模光纤
单模光纤是在给定的工作波长上，只传 输单一基模的光纤。
光纤中模式的概念 二 、单模光纤的主模 三、 单模光纤的单模传输条件 四、
人民邮电出版社
