湿式弱磁选机
4.4弱磁选设备
选矿学之磁电选矿弱磁选设备弱磁选设备磁滑轮筒式 磁选机除铁器干式 弱磁机永磁 磁选机弱磁选设备电磁 磁选机辅助 磁力设备湿式 弱磁机磁力脱泥槽 预磁器 脱磁器1除铁器除铁器 实物图有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）2磁滑轮（磁力滚筒）磁滑轮 实物图工作原理磁 滑 轮1 磁系 2 滚筒 3 磁轭 4 铝环 5 皮带1、主要用于磁铁矿选厂粗碎或中碎后的块状磁 铁矿石的粗选作业中，选出部分废石，即通 常所说的“粗粒抛尾”。
2、在细碎作业和磨矿作业之间设置磁滑轮，分 出部分废弃尾矿，既可降低入磨入选矿石量， 又可提高提高入磨矿石品位, 达到节能降耗, 降低选矿成本的目的；也有用于从块矿石中 选出一部分富矿，直接进高炉或平炉炼铁， 贫矿送选矿厂细磨深选；3、还可与还原焙烧竖炉成闭路作业，将焙烧产 品中部分未还原的氧化铁矿返回竖炉再烧， 磁性强的质量合格的焙烧矿进入下一道工序。
3筒式磁选机筒式磁选机-干式实物图主要由振动给料机、270°圆缺磁系（上筒）、360°同心磁系滚筒（下筒）和选箱等构成。
滚筒用2mm厚的玻璃钢或锰铝制成选箱用泡沫塑料密封，选箱中有进料口和抽风口,工作是处于负压状态，矿尘从抽风口排出。
磁系由锶铁氧体永磁块组成。
磁系特点：磁系的极数多、极距小、磁系包角270度，磁极沿着圆周方向极性交替排列，沿轴向极性一致。
主要用于细粒级强磁性矿石，在北方缺水地区可与干式磨矿结合组成干选流程，适用于干旱和寒冷地区。
CTG CTG干式干式永磁筒式磁选机永磁筒式磁选机1-电振给料机；2-无级调速机；3-电动机；4-上圆筒；5、7-圆缺磁系；6-下圆筒；8-分选箱实物图湿式永磁筒式磁选机Ф10501050××2100Ф10501050××30003000半半逆流型弱磁选机磁性产物的移动方向与圆筒转动方向一致，非磁性产物的移动方向与圆筒转动方向相反。
磁选机种类
磁选机种类磁选机是一种利用磁场作用原理进行物质筛选和分离的装置，一般可以用来分离矿石中的有用成分。
根据其磁场的来源和特点，磁选机可以分为很多种类。
本文将介绍几种主要的磁选机及其工作原理。
1. 永磁磁选机永磁磁选机是利用永磁体所产生的恒定磁场进行磁选的一种机械设备。
其结构简单，使用方便，但其磁场强度有限，选矿效率和处理能力并不高。
2. 电磁磁选机电磁磁选机是利用电磁体所产生的可控磁场，对物质进行磁选的一种机械设备。
其磁场强度较大，选矿效率和处理能力较高，但相对于永磁磁选机，它的结构和使用需要相对复杂。
3. 水平环状高梯度磁选机水平环状高梯度磁选机是将矿浆流经环形风箱，在磁场作用下通过高梯度磁力线体对有用矿物进行选矿和分离的一种机械设备。
其具有高效、高准确性等特点，且可以处理粒度较小的矿物，但其结构比较复杂，维护和操作难度较大。
4. 立式环状高梯度磁选机立式环状高梯度磁选机是将矿浆从上方灌入磁选室，经过高梯度磁力线体中的梯度磁场而实现对矿物的分离。
它比水平环状高梯度磁选机结构更为简单，但选择性差一些。
以上就是一些主要的磁选机种类及其工作原理的介绍。
无论采用哪种磁选机，都需要严格按照其操作规程进行操作，并对其进行定期的检测和维护，以保证选矿的效率和安全。
除了上述介绍的四种磁选机，还有一些其他类型的磁选机，如涡流磁选机、超导磁选机、旋转磁场磁选机等。
这些磁选机在不同的应用场合中都有其独特的优势和适用性。
涡流磁选机是一种利用涡流效应和磁场作用原理进行筛选和分离的机械设备。
它可以处理非磁性矿物中的有用成分，同时具有选择性好、废渣含量低等优点，广泛应用于废料回收、金属粉末制备等领域。
超导磁选机是一种利用超导材料所具有的零电阻和出色的磁场性能实现的高强度磁选装置。
它可以产生达到几十特斯拉的极高磁场，分离效率和分离效果都非常好。
超导磁选机在材料制备、医学、航空航天等领域中有着广泛的应用前景。
旋转磁场磁选机是一种利用旋转磁场作用原理，对具有磁性的固体物质进行分离和筛选的机械装置。
湿式磁选机
大街 ２ ２号 １０ ３ Ｊ ０ ０ ７ ⑨
习， 逐渐掌握这门新技术， 并达到提高产品质量 、 降低产品成本的 目的 ； 第二阶段是改进型的创新 ， 即通过前一阶段的学 习、 积累和 消化吸收后 ， 企业逐步减少对技术输出企业 的依赖 ， 并开始结合 本 国市场的特点 ， 对引进技术进行一定程度 的国产化创新 ； 第三 阶段是创造型的模仿 ， 即真正意义的二次创新 。 此时 ， 引进技术的 企业应完全掌握新技术的原理和使用要求 ， 结合 自身的研发能力
［ 械 工 业信 息研 究 院赵 广 兴 供稿 北京 市 西城 区百 万庄 机
轴 内变挡装置
（ 专利 申请号 ：０７ ０ ６７２９ ２０ ２０ ６ １．）
该项 目的技术特点 ： 由两根平行轴和齿轮直接变速 ， 一根轴 控制齿 轮转动 ， 从而达到传动变速的 目的。本方法操作较简单 ， 不会乱挡 ， 用途广泛 ， 需要变速 的机床都 可以使用 ， 至连 汽车 甚 的变速箱 也可取代。 ［ 陆惠平供稿 上海市嘉定区安 亭泰波路 ６ ７ ４号 Ｘ ８１一 ７ ０ ． Ｏ ０ ２ １ １３ ０ ８４②
通 过 编程 实 现 轴 向 进 给 的无 级 凋 速 。 机 『 术的径 向溜 板 由液 压 油
缸 驱 动 ， 过 液压 调 速 阀实 现径 向进 给 的 无 级 调速 。 （ ） 床具 通 ５机
是 一 个 积 累进 化 的过 程 ， 大致 可 细 分 为 三 个 阶段 ： 一 阶段 是 简 第 单 的模 仿 ，即 引进 本 国或 本地 区尚不 存 在 的技 术 ，通 过 模 仿 、 学
有厅框循环加＿ Ｔ程序 ， 可实现径 向切削加工方框循环 、 一次进刀 切削加工方框循环 、 二次进刀切削加工方框循环 ， 还可实现半 自 动方框循环加工。（ ） ６ 本机床通过交换挂轮的组合 ， 可加工的齿 数范同为 ４ ３０齿 ， 刀架转动角度 为± Ｏ：（ ） －２ 滚 ５ 。 ７ 通过安装 随机 提供的快速夹 紧附件 ， 可实现细轴类零 件加工时的快速装 、 ， 卸 可方便地实现半 自动或 自动装夹 。（ ）本机 床可广泛用于摩托 ８ 车、 仪器 、 仪表 、 、 玩具 电动工具及小型汽车变速箱 中各种不同精

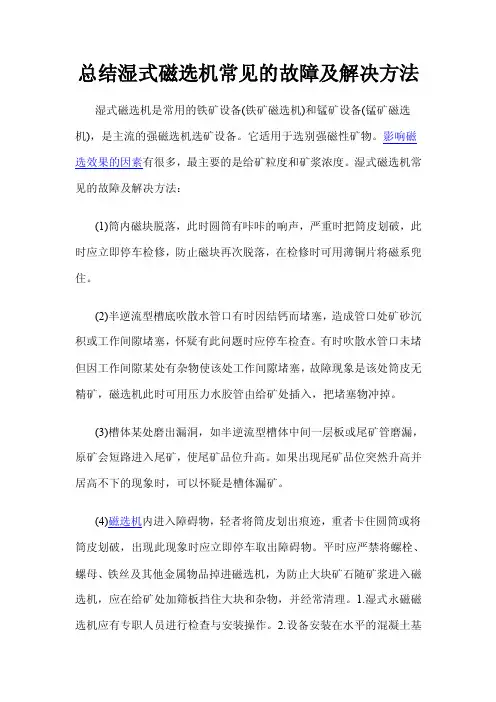

总结湿式磁选机常见的故障及解决方法
总结湿式磁选机常见的故障及解决方法湿式磁选机是常用的铁矿设备(铁矿磁选机)和锰矿设备(锰矿磁选机)，是主流的强磁选机选矿设备。
它适用于选别强磁性矿物。
影响磁选效果的因素有很多，最主要的是给矿粒度和矿浆浓度。
湿式磁选机常见的故障及解决方法：
(1)筒内磁块脱落，此时圆筒有咔咔的响声，严重时把筒皮划破，此时应立即停车检修，防止磁块再次脱落，在检修时可用薄铜片将磁系兜住。
(2)半逆流型槽底吹散水管口有时因结钙而堵塞，造成管口处矿砂沉积或工作间隙堵塞，怀疑有此问题时应停车检查。
有时吹散水管口未堵但因工作间隙某处有杂物使该处工作间隙堵塞，故障现象是该处筒皮无精矿，磁选机此时可用压力水胶管由给矿处插入，把堵塞物冲掉。
(3)槽体某处磨出漏洞，如半逆流型槽体中间一层板或尾矿管磨漏，原矿会短路进入尾矿，使尾矿品位升高。
如果出现尾矿品位突然升高并居高不下的现象时，可以怀疑是槽体漏矿。
(4)磁选机内进入障碍物，轻者将筒皮划出痕迹，重者卡住圆筒或将筒皮划破，出现此现象时应立即停车取出障碍物。
平时应严禁将螺栓、螺母、铁丝及其他金属物品掉进磁选机，为防止大块矿石随矿浆进入磁选机，应在给矿处加筛板挡住大块和杂物，并经常清理。
1.湿式永磁磁选机应有专职人员进行检查与安装操作。
2.设备安装在水平的混凝土基
础上，用地脚螺栓固定。
3.安装时应注意主机体与水平的垂直。
4.按设备的动力配置电源线和控制开关。
5.检查完毕，进行空负荷试车，试车正常即可进行生产。
磁选设备的分类
磁选设备的分类磁选设备是一种用于分离和提取杂质物质的重要设备。
根据其工作原理和结构特点的不同，可以将磁选设备分为以下几类。
一、湿式磁选机湿式磁选机是一种利用液体介质进行磁选的设备。
它主要由磁场系统、进料系统、排渣系统和磁滚筒等组成。
湿式磁选机适用于粒度较细的矿石和磁性杂质的分离，常用于磁铁矿、钛铁矿等矿石的提取中。
二、干式磁选机干式磁选机是一种利用干燥状态下的磁性材料进行磁选的设备。
它主要由输送系统、磁场系统、分选系统和排渣系统等组成。
干式磁选机适用于粒度较粗的矿石和磁性杂质的分离，常用于煤矿、建筑材料等行业中。
三、高梯度磁选机高梯度磁选机是一种利用强磁场和磁性介质进行磁选的设备。
它主要由磁场系统、进料系统、分选系统和排渣系统等组成。
高梯度磁选机适用于粒度较细的矿石和磁性杂质的高效分离，常用于稀土矿、钢铁废料等领域中。
四、旋转磁选机旋转磁选机是一种利用旋转磁场进行磁选的设备。
它主要由旋转磁场系统、进料系统、分选系统和排渣系统等组成。
旋转磁选机适用于粒度较细的矿石和磁性杂质的高效分离，常用于金矿、锡矿等矿石的提取中。
五、超导磁选机超导磁选机是一种利用超导材料产生超强磁场进行磁选的设备。
它主要由超导磁体系统、进料系统、分选系统和排渣系统等组成。
超导磁选机具有磁场强度高、磁场稳定性好等优点，适用于高磁性矿石和磁性杂质的分离，常用于铁矿石、金刚石等矿石的提取中。
六、永磁磁选机永磁磁选机是一种利用永磁材料产生磁场进行磁选的设备。
它主要由永磁磁体系统、进料系统、分选系统和排渣系统等组成。
永磁磁选机具有磁场强度高、能耗低等优点，适用于一些中小型磁性材料的分离，常用于废旧电器、废旧电池等的回收处理中。
以上是磁选设备的几种分类，每种设备都有其特点和适用范围。
在矿石提取和废物处理等领域中，磁选设备发挥着重要的作用，提高了工作效率和资源利用率。
随着科学技术的不断进步，磁选设备的性能和效果也在不断提高，为相关行业的发展做出了重要贡献。
湿式磁选机工作原理
湿式磁选机工作原理
湿式磁选机是一种利用磁性物质对矿物粒子进行分选的机器。
它的工
作原理可以分为以下几个步骤：
1. 矿石进料：矿石首先经过破碎、磨矿等工序，使得矿石的粒度达到
适宜的范围。
然后，矿石通过进料装置进入磁选机的料槽中。
2. 磁场产生：磁选机的核心部分是磁场发生器，它通过电磁感应原理
产生一定强度和方向的磁场。
矿石经过料槽时会受到磁场的作用。
3. 磁性物质分选：磁性物质在磁场的作用下会被吸附，而非磁性物质
则不会。
因此，经过磁选机处理后，矿石中磁性物质和非磁性物质会
被分开。
磁性物质会被吸附到磁选机的磁极上，形成磁性产物；而非
磁性物质则会从出料口流出。
4. 磁性产物回收：磁性产物经过磁选机的旋转磁极，可以将其从磁极
上清理下来。
磁性产物可以继续作为矿物原料，也可以作为回收物资。
5. 设备维护：由于磁选机的磁场是通过电磁感应原理产生的，因此需
要对设备进行维护，以保证磁场的强度和方向不发生偏移。
综上所述，湿式磁选机通过磁场的作用对矿石进行分选，是一种比较常见的矿物选矿设备。
湿式磁选机耗水量计算方法
湿式磁选机耗水量计算与矿浆流速与磁选机的处理能力有直接关系，流速越高，则同样一台磁选机的给矿量越大，如果同时磁选机能在较大刘素霞保持较好的选矿效果，则磁选机的处理能力与矿浆流速成正比关系，反之，磁选机的处理能力则过低。
湿式磁选机可根据用户需要，可提供顺流、半逆流、逆流型等多种不同表强的磁选机，具有结构简单、处理量大、操作方便、易于维护等优点。
（湿式磁选机-图片）【湿式磁选机耗水量计算方法】1、湿式磁选机耗水量计算在保证选矿效果的前提下，如果矿浆流速越快，则设备在单位时间内处理能力及单位时间内精矿的产量提升，同时由于减少了电耗、人工成本等选矿成本，有利于选矿收益的增加。
而实际选矿生产中，矿浆流速是受到诸多限制的，不可能无限制的提高矿浆流速来提升选矿收益。
2、湿式磁选机如何提高回收率从选矿作用力的角度考虑。
流经磁选工作面的矿浆速度决定了作用于沉积在梯度吸附区域表面颗粒上的剪切力，因此，影响到磁性chanp-in的回收率和品位，一般情况下，流速过高时会造成磁性超贫品位的增加而同时损失部分回收率。
【湿式磁选机型号定制要点】选择不同号磁选机设备是根据客户产量及需求而定，而我们远力磁电选矿设备厂生产小磁选机也是根据客需求而定制，随着路打开，越来越多小产量客户来选择小磁选机，它在市场上有一定客户群。
远力磁电选矿机械小磁选机设备筒皮采进耐磨涂层替了普通筒皮，耐磨度了8-10倍左右，同时磁选机滚筒是度稀土永磁材料来制造，这样保证磁选机磁力持久性，磁场可以从500GS-13500GS以上都可以定制，合理结构设计及磁系组装不仅保证了诚信机械小磁选机设备工作效率而且磁选效果也好起来比较方便，节省了人工劳动成本。
（湿式磁选机-图片）【湿式磁选机的优势特点】1、湿式磁选机的磁系，采用铁氧体材料或与稀土磁钢复合而成，筒表平均磁感应强度为100~600mT 。
2、可根据用户需要，可提供顺流、半逆流、逆流型等多种不同表强的磁选机。
磁选机的研究与应用现状
磁选机的研究与应用现状张冰倩;林周越;方利强;张奇;倪笛【摘要】The main application of magnetic separator is magnetic mineral separation.Various kinds of new type magnetic separator with high performance replace the old type magnetic separator gradually,and becomes to mainstream equipment along with the development of magnetic separation technology and magnetic materials.In the future,the magnetic separator shall be developed in large-scale,economization,automatic and high gradient direction.%磁选机在选矿厂对于分选磁性矿物有重要应用.随着磁选技术和磁性材料的发展,各种新型高性能磁选机也逐渐替代老式磁选机成为主流设备.未来,磁选机将主要向大型化、经济化、自动化和高梯度方向发展.【期刊名称】《云南冶金》【年(卷),期】2017(046)005【总页数】5页(P13-17)【关键词】磁选机;弱磁;强磁;高梯度磁选;现状【作者】张冰倩;林周越;方利强;张奇;倪笛【作者单位】福州大学紫金矿业学院,福建福州350108;福州大学紫金矿业学院,福建福州350108;福州大学紫金矿业学院,福建福州350108;福州大学紫金矿业学院,福建福州350108;福州大学紫金矿业学院,福建福州350108【正文语种】中文【中图分类】TD457对于矿业而言，磁选机是选矿过程中最重要、应用最为广泛的机种之一。
