校园外卖系统设计与分析报告

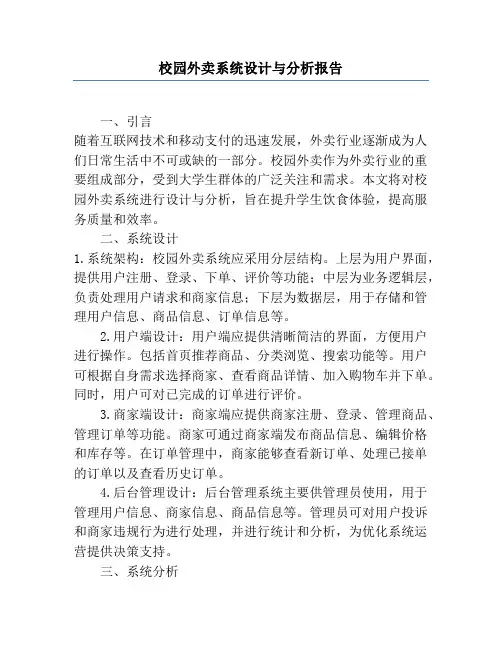

校园外卖系统设计与分析报告一、引言随着互联网技术和移动支付的迅速发展，外卖行业逐渐成为人们日常生活中不可或缺的一部分。
校园外卖作为外卖行业的重要组成部分，受到大学生群体的广泛关注和需求。
本文将对校园外卖系统进行设计与分析，旨在提升学生饮食体验，提高服务质量和效率。
二、系统设计1.系统架构：校园外卖系统应采用分层结构。
上层为用户界面，提供用户注册、登录、下单、评价等功能；中层为业务逻辑层，负责处理用户请求和商家信息；下层为数据层，用于存储和管理用户信息、商品信息、订单信息等。
2.用户端设计：用户端应提供清晰简洁的界面，方便用户进行操作。
包括首页推荐商品、分类浏览、搜索功能等。
用户可根据自身需求选择商家、查看商品详情、加入购物车并下单。
同时，用户可对已完成的订单进行评价。
3.商家端设计：商家端应提供商家注册、登录、管理商品、管理订单等功能。
商家可通过商家端发布商品信息、编辑价格和库存等。
在订单管理中，商家能够查看新订单、处理已接单的订单以及查看历史订单。
4.后台管理设计：后台管理系统主要供管理员使用，用于管理用户信息、商家信息、商品信息等。
管理员可对用户投诉和商家违规行为进行处理，并进行统计和分析，为优化系统运营提供决策支持。
三、系统分析1.需求分析：系统需满足用户在线查看商品信息、浏览商家和商品评价的需求，提供购物车和在线支付等功能。
同时，商家能够方便地管理商品和处理订单。
管理员可对系统进行监控和管理，并进行数据分析和决策。
2.功能分析：用户端应包括注册、登录、浏览商品、搜索、下单、评价等功能。
商家端应包括注册、登录、添加商品、编辑商品信息、处理订单等功能。
后台管理系统应提供对用户管理、商家管理、商品管理、投诉处理、数据分析等功能。
3.性能分析：系统应保证用户信息和交易信息的安全性，确保数据的及时性和一致性。
同时，系统的响应速度和承载能力也是关键指标，要保证平台的稳定运行。
4.安全分析：系统应采取各项技术措施保护用户隐私和交易安全。
信息系统设计与分析实践报告

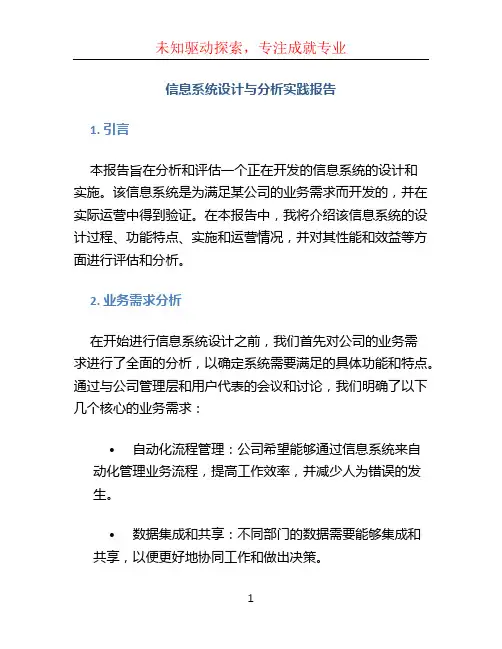

信息系统设计与分析实践报告1. 引言本报告旨在分析和评估一个正在开发的信息系统的设计和实施。
该信息系统是为满足某公司的业务需求而开发的，并在实际运营中得到验证。
在本报告中，我将介绍该信息系统的设计过程、功能特点、实施和运营情况，并对其性能和效益等方面进行评估和分析。
2. 业务需求分析在开始进行信息系统设计之前，我们首先对公司的业务需求进行了全面的分析，以确定系统需要满足的具体功能和特点。
通过与公司管理层和用户代表的会议和讨论，我们明确了以下几个核心的业务需求：•自动化流程管理：公司希望能够通过信息系统来自动化管理业务流程，提高工作效率，并减少人为错误的发生。
•数据集成和共享：不同部门的数据需要能够集成和共享，以便更好地协同工作和做出决策。
•报表和数据分析：系统需要能够生成各种报表和提供强大的数据分析功能，以帮助公司进行数据驱动的决策。
•安全和权限管理：系统需要具备严格的安全和权限管理机制，确保敏感数据的安全性和保密性。
3. 系统设计与实施基于对业务需求的分析和预期的系统功能，我们进行了系统设计和实施工作。
以下是该信息系统的设计和实施的一些关键要点：3.1 系统架构我们采用了分层架构来设计和实施该信息系统。
系统主要包括以下几个层次：•用户界面层：提供用户与系统进行交互的界面，包括Web界面和移动应用程序。
•应用逻辑层：处理用户请求和业务逻辑，调用数据库和其他服务进行数据处理和计算。
•数据访问层：负责与数据库进行交互，实现数据的读取和写入。
•数据库层：存储系统的数据，包括各种业务数据和配置信息。
3.2 系统功能实现根据业务需求分析，我们实现了系统的以下几个核心功能：•用户管理：包括用户注册、登录、密码重置等功能，确保只有授权用户可以访问系统。
•流程管理：实现了各种业务流程的自动化管理，包括流程设计、审批流程、流程跟踪等功能。
•数据集成和共享：通过数据集成模块，系统能够自动从不同部门的系统中提取数据，并进行集成和共享。
系统分析与设计实践报告模板
北京理工大学珠海学院综合实践报告书课程名：系统分析与设计实践实践项目：学院: 计算机学院专业班级：学生学号:学生姓名:指导教师：年月日目录第一章引言 (1)1.1 目的及范围 (1)1。
2 术语 (1)1.3 文档结构 (2)第二章需求说明 (3)2.1 系统参与者 (3)2.2 系统用例 (4)2.3 补充规格说明 (5)2.4 业务规则................................................................. 错误!未定义书签。
2。
5 领域对象分析 (6)2.6 系统顺序图 (7)2.7 操作契约................................................................. 错误!未定义书签。
第三章架构设计说明 (10)3.1 逻辑视图 (10)3.2 进程视图 (10)3。
3 开发视图 (10)3.4 物理视图 (10)3。
5 用例视图 (10)第四章用例实现 (11)4。
1<用例1>实现 (11)4.2 <用例2〉实现 (11)第五章设计类说明 (14)5.1 设计类字典 (14)5。
2 物理包设计 (14)参考文献 (15)心得体会 (16)第一章引言1。
1 目的及范围目的：基于UML对“图书馆管理系统”进行分析及设计。
目的是设计一个的方便的图书馆管理系统.范围：需求分析、领域分析、架构设计、详细设计。
设计和分析过程，利用Rose工具辅助，建议模型。
完成一个图书馆系统的设计文档。
方便用户很好的实现有关图书馆的借书、还书、续借等众多功能。
1。
2 术语UML：UML（Unified Modeling Language的缩写）统一建模语言,是用来对软件密集系统进行可视化建模的一种语言.UML为面向对象开发系统的产品进行说明、可视化、和编制文档的一种标准语言。
统一建模语言（UML）是非专利的第三代建模和规约语言。
app系统分析与设计报告

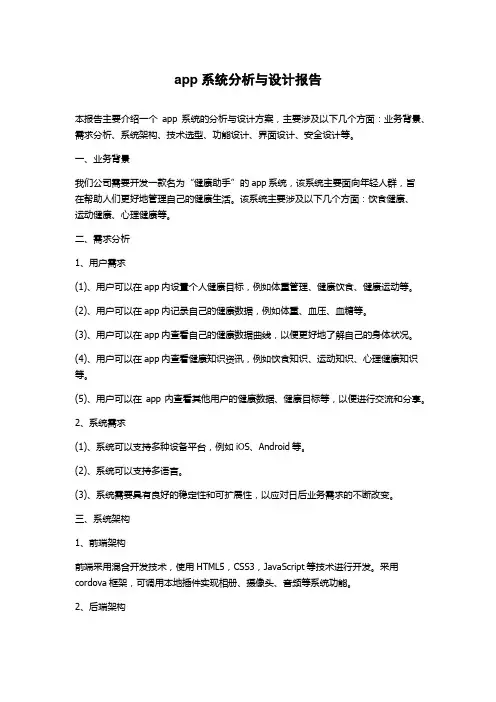

app系统分析与设计报告本报告主要介绍一个app系统的分析与设计方案，主要涉及以下几个方面：业务背景、需求分析、系统架构、技术选型、功能设计、界面设计、安全设计等。
一、业务背景我们公司需要开发一款名为“健康助手”的app系统，该系统主要面向年轻人群，旨在帮助人们更好地管理自己的健康生活。
该系统主要涉及以下几个方面：饮食健康、运动健康、心理健康等。
二、需求分析1、用户需求(1)、用户可以在app内设置个人健康目标，例如体重管理、健康饮食、健康运动等。
(2)、用户可以在app内记录自己的健康数据，例如体重、血压、血糖等。
(3)、用户可以在app内查看自己的健康数据曲线，以便更好地了解自己的身体状况。
(4)、用户可以在app内查看健康知识资讯，例如饮食知识、运动知识、心理健康知识等。
(5)、用户可以在app内查看其他用户的健康数据、健康目标等，以便进行交流和分享。
2、系统需求(1)、系统可以支持多种设备平台，例如iOS、Android等。
(2)、系统可以支持多语言。
(3)、系统需要具有良好的稳定性和可扩展性，以应对日后业务需求的不断改变。
三、系统架构1、前端架构前端采用混合开发技术，使用HTML5，CSS3，JavaScript等技术进行开发。
采用cordova框架，可调用本地插件实现相册、摄像头、音频等系统功能。
2、后端架构后端采用JAVA语言进行开发，使用Spring MVC框架进行分层式开发。
数据库采用MySQL，可以通过JDBC连接数据库交互。
四、技术选型前端：HTML5，CSS3，JavaScript，cordova框架。
后端：JAVA，Spring MVC框架，MySQL数据库。
五、功能设计1、用户管理（1）用户注册、登录、密码找回等功能；（2）用户个人信息管理，包括基本信息、健康目标设定、健康数据记录等。
2、健康数据管理（1）健康数据记录和查看，包括体重、血压、血糖等；（2）健康数据曲线展示，用户可以通过曲线图来更好地了解自己的健康状况。
电子商务系统分析与设计方案报告
电子商务系统分析与设计方案报告一早起来，我就坐在电脑前，准备开始这场电子商务系统分析与设计方案的头脑风暴。
咖啡在旁边冒着热气，屏幕上闪烁着空白的文档，等待着被填满。
一、需求分析咱们先从需求分析开始说起。
电子商务系统，得满足用户的基本需求，对吧？比如说，用户需要能快速注册登录，这就需要一个简洁明了的注册登录页面。
再比如，商品展示得清晰，分类得合理，这样才能让用户一目了然，快速找到自己想要的商品。
1.用户注册登录2.商品展示与分类3.购物车与订单管理4.支付与结算5.物流跟踪6.评价与售后服务这些需求，看似简单，实则都需要精细的设计和实现。
二、系统设计咱们聊聊系统设计。
这个部分，可以说是整个方案的核心。
咱们得有个清晰的技术架构，这样才能保证系统的稳定性和可扩展性。
1.技术架构前端：采用主流的前端框架，如Vue.js或React，实现动态交互。
后端：使用Java或Python等语言，构建强大的服务端支持。
数据库：选择MySQL或MongoDB等成熟稳定的数据库系统。
2.功能模块设计用户模块：实现注册、登录、个人信息管理等基本功能。
商品模块：包括商品展示、分类、搜索等功能。
购物车模块：实现商品添加、删除、数量调整等功能。
订单模块：实现订单创建、支付、物流跟踪等功能。
支付模块：接入、等主流支付方式。
物流模块：与主流物流公司合作，实现物流跟踪。
评价模块：用户可以对购买的商品进行评价，提供售后服务。
三、用户体验1.界面设计界面简洁明了，色彩搭配和谐，让用户一目了然。
使用动画效果，提升页面切换的流畅度。
优化页面加载速度，减少用户等待时间。
2.交互设计提供清晰的导航，让用户快速找到所需功能。
优化表单填写体验，减少用户输入。
提供丰富的提示信息，帮助用户更好地理解操作。
四、安全与性能电子商务系统涉及用户的隐私和财产安全，因此安全与性能至关重要。
1.安全措施使用S协议，保证数据传输的安全性。
对用户敏感信息进行加密存储。
信息系统分析与设计实验报告

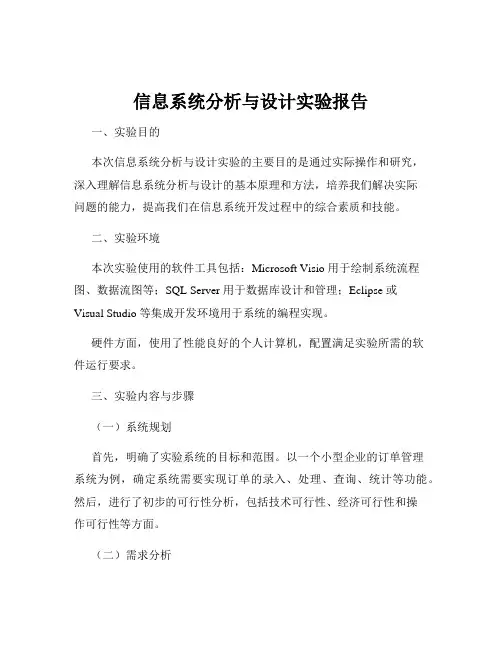

信息系统分析与设计实验报告一、实验目的本次信息系统分析与设计实验的主要目的是通过实际操作和研究，深入理解信息系统分析与设计的基本原理和方法，培养我们解决实际问题的能力，提高我们在信息系统开发过程中的综合素质和技能。
