三极管工作原理(详解)
共射极连接
4.1.3 BJT的V-I 特性曲线
2. 输出特性曲线 iC=f(vCE) iB=const
输出特性曲线的三个区域:
饱和区：iC明显受vCE控制的区域， 该区域内，一般vCE＜0.7V (硅管)。 此时，发射结正偏，集电结正偏或 反偏电压很小。 截止区：iC接近零的区域，相当iB=0 的曲线的下方。此时， vBE小于死区 电压。 放大区：iC平行于vCE轴的区域，曲 线基本平行等距。此时，发射结正 偏，集电结反偏。
难点
1. H参数小信号等效电路的分析和计算； 2. 放大电路的频率特性及高频响应; 3. 组合放大电路的分析和计算。
4.1 半导体三极管
4.1.1 BJT的结构简介
4.1.2 放大状态下BJT的工作原理 4.1.3 BJT的V－I特性曲线 4.1.4 BJT的主要参数
4.1.1 BJT的结构简介
4.1.2 放大状态下BJT的工作原理
三极管的放大作用是在一定的外部条件控制下，通过载 流子传输体现出来的。
由于三极管内有两种载流子(自 由电子和空穴)参与导电，故称为双 极型三极管或BJT (Bipolar Junction Transistor)。
外部条件：发射结正偏
集电结反偏
1. 内部载流子的传输过程 发射区：发射载流子 集电区：收集载流子 基区：传送和控制载流子 （以NPN为例）
不设置正确的静态：
输出电压必然失真！
设置合适的静态工作点，主要是为了解决失真问题； 但Q点将影响所有动态参数！
4.2.2 共射放大电路的工作原理
3.静态工作点(Q点）的分析计算 求 IB、IC、VCE
步骤： （1）画直流通路 直流电流流经的通路 原则： ① Us=0，保留Rs；②电容开路；
③电感相当于短路（线圈电阻近似为0）
1.直接耦合放大电路
将两个电源 问题： 合二为一 静态时，U BEQ U Rb1 1、两种电源 2、信号源与放大电路不“共地” 动态时， uBE＝uI＋URb1 共地，且要使信号 驮载在静态之上
4.2.3 两种实用放大电路
2.阻容耦合放大电路
＋ －
C1、C2为耦合电容！
耦合电容的容量应足够 大，即对于交流信号近似 为短路。其作用是“隔离 直流、通过交流”。
输入回路（基极回路）
输出回路（集电极回路）
4.2.1 电路组成
习惯画法
共射极基本放大电路
习惯画法
4.2.2 共射放大电路的工作原理
1.简单的工作原理
Vi=0
Vi=Vsint
4.2.2 共射放大电路的工作原理
2.静态
输入信号为零（vi= 0 或 ii= 0）时，放大电
路的工作状态，也称直流工作状态。
1. 温度对BJT参数的影响 (1) 温度对ICBO的影响 温度每升高10℃，ICBO约增加一倍。 (2) 温度对 的影响 温度每升高1℃， 值约增大0.5%~1%。 (3) 温度对反向击穿电压V(BR)CBO、V(BR)CEO的影响 温度升高时，V(BR)CBO和V(BR)CEO都会有所提高。 2. 温度对BJT特性曲线的影响
BJT的类型：
• 按频率分：高频管、低频管； • 按功率分：小、中、大功率管； • 按半导体材料分：硅、锗管； • 按结构分：NPN和PNP管；
4.1.1 BJT的结构简介
(a) 小功率管
(b) 小功率管
(c) 大功率管
(d) 中功率管
4.1.1 BJT的结构简介
半导体三极管的结 构示意图如图所示。 它有两种类型:NPN型 和PNP型。
4.1.2 放大状态下BJT的工作原理
3. 三极管的三种组态
BJT的三种组态
共发射极接法，发射极作为公共电极，用CE表示；
共基极接法，基极作为公共电极，用CB表示；
共集电极接法，集电极作为公共电极，用CC表示。
4.1.2 放大状态下BJT的工作原理
4. 放大作用
若 vI = 20mV 使 iE = -1 mA，
IE=IEN+ IEP IC= ICN+ ICBO
IB =IEP+ IBN- ICBO = IEP+ IEN - ICN – ICBO = IE - IC
放大状态下BJT中载流子的传输过程
4.1.2 放大状态下BJT的工作原理
2. 电流分配关系
根据传输过程可知
设
IE=IB+ IC
IC= ICN+ ICBO
共基极放大电路
当 = 0.98 时，
则 iC = iE = -0.98 mA， vO = -iC• RL = 0.98 V， 电压放大倍数
vO 0.98V Av 49 vI 20mV
4.1.2 放大状态下BJT的工作原理
综上所述，三极管的放大作用，主要是依 靠它的发射极电流能够通过基区传输，然后到 达集电极而实现的。 实现这一传输过程的两个条件是：
(3) 共基极直流电流放大系数
=（IC－ICBO）/IE≈IC/IE
(4) 共基极交流电流放大系数α
α =IC/IEvCB=const
当ICBO和ICEO很小时， ≈、 ，可以不 ≈ 加区分。
4.1.4 BJT的主要参数
2. 极间反向电流 (1) 集电极基极间反向饱和电流ICBO 发射极开路时，集电结的反向饱和电流。
－
＋
UCEQ
UBEQ
静态时，C1、C2上电压？ U C1 U BEQ，U C2 U CEQ 动态时， uBE＝uI＋UBEQ，信号驮载在静态之上。 负载上只有交流信号。
放大电路如图所示。已知BJT的 ß =80， Rb=300k ， Rc=2k， VCC= +12V，求： （1）放大电路的Q点。此时BJT工作在哪个区域？ （2）当Rb=100k时，放大电路的Q点。此时BJT工 作在哪个区域？（忽略BJT的饱和压降）
I CN 即 IE 通常 IC >> ICBO
则有 IC IE
传输到集电极的电流 发射极注入电流
为电流放大系数。它只
与管子的结构尺寸和掺杂浓度 有关，与外加电压无关。一般 = 0.90.99 。 放大状态下BJT中载流子的传输过程
4.1.2 放大状态下BJT的工作原理
2. 电流分配关系 又设 1
（1）内部条件：发射区杂质浓度远大于基区
杂质浓度，且基区很薄。
（2）外部条件：发射结正向偏置，集电结反
向偏置。
4.1.3 BJT的V-I 特性曲线
（以共射极放大电路为例） 1. 输入特性曲线 iB=f(vBE) vCE=const
(1) 当vCE=0V时，相当于发射结的正向伏安特性曲线。
(2) 当vCE≥1V时， vCB= vCE - vBE>0，集电结已进入反偏状态，开始收 集电子，基区复合减少，同样的vBE下 IB减小，特性曲线右移。
解：（1） I BQ
VCC VBE 12V 40μA Rb 300k
例题
共射极放大电路
I CQ I BQ 80 40μA 3.2mA
VCEQ VCC Rc I CQ 12V - 2k 3.2mA 5.6V
静态工作点为Q（40A，3.2mA，5.6V），BJT工作在放大区。 V 12V I BQ CC 120μA I CQ I BQ 80 120μA 9.6mA （2）当Rb=100k时， Rb 100k
讨论一
通过uBE是否大于Uon判断管 子是否导通。
uI U BE 5 0.7 iB 43μA Rb 100 iCmax VCC 12 2.4mA Rc 5
Hale Waihona Puke iCmax 56 临界饱和时的 iB
1、分别分析uI=0V、5V时T是工作在截止状态还是导通状态； 2、已知T导通时的UBE＝0.7V，若当uI=5V，则β在什么范围 内T处于放大状态，在什么范围内T处于饱和状态？
根据 IE=IB+ IC 且令
IC= ICN+ ICBO
I CN IE
ICEO= (1+ ) ICBO （穿透电流）
I C I CBO 则 IB
IC 当 I C I CBO 时， IB
是另一个电流放大系数。同样，它也只与管
子的结构尺寸和掺杂浓度有关，与外加电压无关。 一般 >> 1 。
4.1.4 BJT的主要参数
1. 电流放大系数 (1) 共发射极直流电流放大系数 =（IC－ICEO）/IB≈IC / IB vCE=const (2) 共发射极交流电流放大系数 =IC/IBvCE=const
与iC的关系曲线
4.1.4 BJT的主要参数
1. 电流放大系数
输入正弦信号vs后， 电路将处在动态工作情 况。此时，BJT各极电流
及电压都将在静态值的
基础上随输入信号作相 应的变化。
4.2.2 共射放大电路的工作原理
4.动态 交流通路：信号电流流经的通路 原则： ①大容量电容相当于短路；
②直流电源相当于交流接地。
共射极放大电路
交流通路
4.2.3 两种实用放大电路
电路处于静态时，三极管三个电极的电压、电
流在特性曲线上确定为一点，称为静态工作点， 常称为Q点。一般用IB、 IC和VCE （或IBQ、ICQ和
VCEQ ）表示。
# 思考题：放大电路为什么要建立正确的静态？
4.2.2 共射放大电路的工作原理
设置正确静态的必要性
电路的放大对象是动态信号，为什么要求晶体管在信 号为零时有合适的直流电流和极间电压？
4.1.4 BJT的主要参数
2. 极间反向电流 (2) 集电极发射极间的反向饱和电流ICEO ICEO=（1+ ）ICBO
三极管原理全总结
三极管原理全总结三极管是一种深具影响力的半导体电子器件，广泛应用于电子电路中的放大、开关和稳压等功能。
下面是对三极管原理的全面总结：一、三极管的基本结构三极管由三个掺杂不同材料的半导体层片组成，分别是发射区、基区和集电区。
发射区和集电区分别是n型和p型半导体，基区是p型半导体。
发射区和集电区之间通过基区相互连接。
二、三极管的工作原理1.放大作用：当输入信号施加在三极管的基极上时，如果正相输入，即基极向正偏压施加，会使得基区内的少数载流子浓度增加，这样会缩小基区的电阻，使得大量的电子从发射极注入到基区中，即电流通过三极管的基极。
2.输出作用：当三极管的发射极和集电极之间施加正向电压时，集电极上会有较大的电压和电流输出，且集电电流与发射电流间存在放大比例。
三、三极管的工作模式1.放大模式：当发射极到基极的电压为正时，三极管处于放大工作模式。
此时，基极电压和基极电流间的关系为非线性关系，输出电流的变化可配合输入信号进行放大。
2.饱和模式：当发射极到基极的电压为负且发射电流很小时，三极管处于饱和工作模式。
此时，输出电流取决于输入电流，而与输出电压无关。
3.截止模式：当发射极到基极的电压为负且发射电流为零时，三极管处于截止工作模式。
此时，输出电流和输出电压均为零。
四、三极管动态特性1.转输特性：描述了三极管的输入电流和输出电流之间的关系，即输出电流与输入电流之间的比例。
2.频率特性：三极管的频率响应以及对不同频率信号的放大程度。
三极管的频率特性随着频率的增大而降低，一般需要根据需要选择合适的三极管型号。
3.非线性失真：三极管在放大信号时，存在一定程度上的非线性失真。
当输入信号的幅度过大时，输出信号的波形可能会失真。
4.温度特性：三极管的性能受温度的影响较大。
一般情况下，温度越高，三极管的放大能力越差。
五、三极管的应用1.放大器：三极管的放大功能使其广泛应用于各种放大器电路中，如音频放大器、功率放大器等。
2.开关：通过控制输入信号的使能，利用三极管的饱和和截止特性，实现信号转换和开关操作。

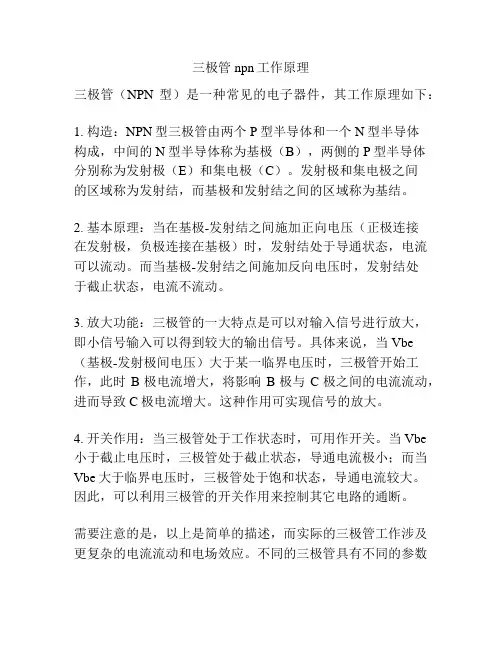

三极管npn工作原理
