隧道质量无损检测作业指导书
隧道质量无损检测作业指导书1 目的................................................................................................................. - 1 -2 编制依据........................................................................................................ - 1 -3 适用范围........................................................................................................ - 1 -4 作业准备........................................................................................................ - 1 -5 施工工艺及技术要求 ................................................................................... - 1 -5.1地质雷达法 ........................................................................................... - 1 -5.1.1仪器要求...................................................................................... - 2 -5.1.2现场检测...................................................................................... - 2 -5.1.3数据处理与解释 ......................................................................... - 3 -5.2声波法.................................................................................................... - 4 -5.1.1仪器要求...................................................................................... - 5 -5.1.2现场检测...................................................................................... - 5 -5.1.3数据处理及计算 ......................................................................... - 6 -5.1.4判断与推定.................................................................................. - 7 - 6无损检测质量的检查及评定........................................................................ - 8 -6.1采集数据检查工作............................................................................... - 8 -6.2检查资料质量评定............................................................................... - 9 - 7检测报告 ......................................................................................................... - 9 -隧道质量无损检测作业指导书1 目的明确隧道衬砌质量无损检测的技术要求，规范检测行为，提高检测质量。
2 编制依据⑴《铁路隧道衬砌质量无损检测规程》（TB10223-2004）；⑵《客运专线铁路隧道工程施工质量验收暂行标准》铁建设[2005]160号；⑶《铁路混凝土工程施工质量验收补充标准》铁建设[2005]160号；⑷×××××××施工图设计文件；3 适用范围适用于×××××××隧道衬砌的厚度、强度、背后回填密实度等检测。
4 作业准备4.1收集隧道地质资料、施工图、设计变更资料和施工记录。
4.2制定检测计划，选定技术参数。
4.3进行现场调查，做好测量里程标记。
4.4检测仪器定期检查、标定和保养，满足现场温度和湿度环境。
4.5配足必要的安全防护人员及设备。
5 施工工艺及技术要求5.1地质雷达法地质雷达法适用于检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架。
钢架分布。
5.1.1仪器要求⑴地质雷达主机技术指标①系统增益不低于150dB；②信噪比不低于60Db；③模／数转换不低于16位；④信号迭加次数可选择；⑤采样间隔一般不大于0．5ns；⑥实时滤波功能可选择；⑦具有点测与连续测量功能；⑧具有手动或自动位置标记功能；⑨具有现场数据处理功能。
⑵地质雷达天线可采用不同频率的天线组合，其技术指标①具有屏蔽功能；②最大探测深度应大于2m；③垂直分辨率应高于2cm。
5.1.2现场检测⑴测线布置①隧道施工过程中质量检测应以纵向布线为主，横向布线为辅。
纵向布线的位置应在隧道拱顶、左右拱腰、左右边墙和隧底各布1条；横向布线可按检测内容和要求布设线距，一般情况线距8~12m；采用点测时每断面不少于6个点。
检测中发现不合格地段应加密测线或测点。
②隧道竣工验收时质量检测应纵向布线，必要时可横向布线。
纵向布线的位置应在隧道拱顶、左右拱腰和左右边墙各布1条；横向布线线距8~12m；采用点测时每断面不少于5个点。
需确定回填空洞规模和范围时，应加密测线或测点。
③测线每5~10m应有一里程标记。
⑵介质参数标定①检测前应对衬砌混凝土的介电常数或电磁波速做现场标定，且每座隧道应不少于1处，每处实测不少于3次，取平均值为该隧道的介电常数或电磁波速。
当隧道长度大于3km、衬砌材料或含水量变化较大时，应适当增加标定点数。
②标定可采用下列方法1)在已知厚度部位或材料与隧道相同的其他预制件上测量；2)在洞口或洞内避车洞处使用双天线直达波法测量；3)钻孔实测。
③求取参数时应具备以下条件1)标定目标体的厚度一般不小于15cm，且厚度己知；2)标定记录中界面反射信号应清晰、准确。
⑶纵向布线应采用连续测量方式，扫描速度不得小于40道(线)／s；特殊地段或条件不允许时可采用点测方式，测量点距不得大于20cm。
⑷检测工作应符合下列要求1）测量前应检查主机、天线以及运行设备，使之均处于正常状态；2）测量时应确保天线与衬砌表面密贴(空气耦合天线除外)；3）检测天线应移动平稳、速度均匀，移动速度宜为3～5km／h；4）记录应包括记录测线号、方向、标记间隔以及天线类型等：5）当需要分段测量时，相邻测量段接头重复长度不应小于lm；6）应随时记录可能对测量产生电磁影响的物体(如渗水、电缆、铁架等)及其位置；7）应准确标记测量位置。
5.1.3数据处理与解释⑴原始数据处理前应回放检查，数据记录应完整、信号清晰，里程标记准确。
不合格的原始数据不得进行处理与解释。
⑵数据处理与解释应使用正式认证的软件或经鉴定合格的软件。
⑶数据处理与解释可采用下图流程。
⑷数据处理应符合规定：确保位置标记准确、无误；确保信号不失真，有利于提高信噪比。
⑸解释工作应符合规定：解释应在掌握测区内物性参数和衬砌结构的基础上，按已知到未知和定性指导定量的原则进行；根据现场记录，分析可能存在的干扰体位置与雷达记录中异常的关系，准确区分有效异常与干扰异常；应准确读取双程旅行时的数据；解释结果和成果图件应符合衬砌质量检测要求。
⑹衬砌界面应根据反射信号的强弱、频率变化及延伸情况确定。
⑺衬砌背后回填密实度的主要判定特征应符合下列要求1）密实：信号幅度较弱，甚至没有界面反射信号；2）不密实：衬砌界面的强反射信号同相轴呈绕射弧形，且不连续，较分散；3）空洞：衬砌界面反射信号强，三振相明显，在其下部仍有强反射界面信号，两组信号时程差较大。
⑻衬砌内部钢架、钢筋位置分布的主要判定特征应符合下列要求：1）钢架：分散的月牙形强反射信号；2）钢筋：连续的小双曲线形强反射信号。
5.2声波法声波法包括直达波法和反射波法，应根据不同的检测目的选用。
直达波法适用于检测隧道衬砌表层混凝土质量，判定浅部的典型缺陷，在具有参照标准的前提下，可推定衬砌表层混凝土的单轴抗压强度等级；反射波法适用于检测隧道衬砌混凝土厚度、内部缺陷等。
5.1.1仪器要求⑴声波检测仪主机技术指标①频率范围1～100kHz；②模／数转换精度不低于12位；③最高采样间隔不低于0.2μ s；④量程范围0.1～5V；⑤记录长度不低于4kB；⑥具有负延时和通道触发功能；⑦测试软件具有频谱分析功能。
⑵声波激振器技术指标①压电激振器应输出600～800V的脉冲电压并具有足够的稳定性；②冲击激振器应能在衬砌混凝土中激发短余振声波；③激发的声波频率范围10～50kHz。
⑶换能器、传感器①发射换能器应为厚度振动型压电换能器，其共振频率宜为50～100kHz；②接收传感器应为短余振压电传感器，其共振频率宜为50～100kHz，工作频率应为10～50kHz。
5.1.2现场检测⑴沿隧道里程每8～12m应布置一个测试断面。
无仰拱的隧道，每个断面布置5个测点(拱顶、左右拱腰和左右边墙各一个)；有仰拱的隧道，应在隧道底部增加1～3个测点。
⑵采用直达波法检测时仪器应包括高压发生器、发射换能器、接收传感器、声波检测仪、便携计算机等。
采用反射波法检测时仪器应包括冲击器、接收传感器、电荷放大器、声波检测仪、便携计算机等。
隧道施工测量作业指导书
隧道施工测量作业指导书
内容介绍(隧道施工测量作业指导书)
某隧道全长（）km，为确保隧道有很好的贯通精度，必须制定切实可行的控制测量方案。
1、平面控制测量
①洞外平面控制测量
隧道洞外控制复测采用（）全站仪测量系统来提高测量的精度，洞洞外控制采用B级，高程采用三等水准进行复测。
②洞内平面控制测量
为确保隧道高精度地贯通，洞内平面控制拟采用二等导线测角精度进行放测，平均边长600m。
隧道内导线按等边直伸导线布置，且形成导线网。
2、高程控制测量
隧道贯通面上的贯通误差影响值，由洞内和洞外两部分组成，按《铁路测量技术规则》规定，高程贯通限差50mm，即贯通中误差为25mm，其洞内分配值为17mm。
洞内水准线路长度按8km计算，则在洞内施工测过程中，洞内高程控制测量按四等即可满足高程贯通中误差影响值为17mm的要求。
为保证万无一失，洞内高程按三等水准要求施测。
3、作业实施计划
①测量人员进行培训。
②洞外联测，应选在阴天，气温稳定，无大风情况下进行。
③洞内控制测量采用闭合环的方式，每个导线环边数不大于6条。
④坚持三级复测制。
4、贯通测量
隧道贯通后，由三级测量单位派人到现场一起进行贯通测量，并一起进行平差计算工作，共同协商贯通误差调整方案。
隧道施工测量作业指导书
隧道施工测量作业指导书明确隧道测量作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道测量施工，尽可能地减少失误，保证隧道开挖按照规定的精度正确贯通，并使建筑物的位置符合规定，不侵入建筑限界，以确保运营安全。
⑴《客运专线无碴轨道铁路工程测量暂行规定》铁建[2021]189号，《全球定位系统(gps)铁路测量规程》tb10054-97⑵《客运专线铁路隧道工程施工质量环评试行标准》铁建设[2021]160号⑶兰新铁路第二双线设计图纸《新建铁路兰州至乌鲁木齐第二双线施工图新三个泉隧道设计图》（兰乌二线施隧56）、《新建铁路兰州至乌鲁木齐第二双线施工图双线隧道复合式衬砌参考图》（兰乌二线施隧参201）适用于于新建铁路兰新第二双线隧道测量作业施工。
4、测量仪器配置根据标段施工特点及测量分组的情况强化仪器的布局及管理，具体内容如下：每测量班组搭载全站仪一台，每测量班组搭载高精度水准仪、自动安平水准仪各一台，搭载隧道限界检测仪一台。
5、工艺流程及技术要求5.1隧道洞外测量对重点隧道采用gps仪器对隧道控制网进行复核及控制点的加密工作。
布网时，考虑在隧道进出口适当位置各布设三个平面控制点和两个高程控制点，并加以保护。
隧道施工时，以进出口的控制点作为引测进洞依据。
5.1.1平面掌控测量洞外控制网布置采用导线闭合环形式，按四等标准并采用在检定有效期内的1″级全站仪施测，控制网复测后，确认这些控制点符合设计精度等级，再利用这些控制点对全标段进行施工控制点的加密，在每个洞口附近布设不少于3个控制点，中间一些gps点也可纳入网中，以做检核之用。
点位埋设要求互相通视、稳固不动，而且使点位设在便于引测进洞，与开挖后的洞口能通视之处，尽可能避免被施工干扰、被弃碴所掩埋。
洞外控制网导线网平差采用导线网严密平差软件进行平差。
同时，每个洞口至少有2个控制点纳入导线网的整体平差计算。
然后再把这些加密的控制点和设计所给的控制点一起作为隧道洞内外施工控制和放样依据。
隧道测量作业指导书2
兰新线兰州至武威南段增建Ⅱ线乌鞘岭隧道9号斜井测量作业指导书编号：ZSWSL-X-Z-01版号：A拟制：日期：2004年月日校对：日期：2004年月日审核：日期：2004年月日批准：日期：2004年月日生效日期：2004年月日中隧集团乌鞘岭隧道9#斜井工区施工测量作业指导书一、目的为加强项目部测量管理,提高工作效率，使测量工作制度化、规范化，完善“三级复核制”的测量工作办法，明确职责，对计量仪器的使用、维护、停用和报废进行制，保证计量仪器的准确度、精密度、正常使用寿命、操作人员安全以及为产品质量符合要求提供有效证据，特制定施工测量作业指导书。
二、适用范围中隧集团乌鞘岭隧道斜井工区。
三、测量人员组成斜井工区工程部测量组，实行专业工程师负责制，由工区工程部归口管理。
拟定人员如下：四、职责范围1、在公司工程部的组织下，参加本项目范围内线路桩撅的交接工作；2、负责配合本项目所属线路的复测和钉桩；3、负责隧道的施工放样及施工中的放线放样测量；4、参加本项目承建工程的线路贯通测量、竣工测量和本项目承建工程的永久性桩撅的埋设工作；5、制竣工文件,提供有关测量方面的原始记录和最终成果；6、项目分管施工工程师负有对该工地测量组测量成果复核的责任；7、负责计量仪器设备的保管、维护及保养；8、提供正规的洞内定位放线资料，隧道斜井及正洞中心桩坐标表，计量器具自检记录，洞口、中线控制测量成果，坡度表。
9、好测量及量测原始记录资料的整理、正规并存档，具体要求如下：:a、测量及量测原始记录资料必须用HB型铅笔填写，错误之处允许划一杠，并将正确数值填写与其上。
b、测量原始记录资料必须日期、天气情况、所用仪器型号、参加人员名单(具体干哪项工作必须注明，如观测、记录等)、计算、复核和所要观测内容概述。
c、测量原始记录资料必须整洁、书写标准。
五、工作要求结合本工程实际特点对施工测量提出以下要求：1、V、VI级围岩施工测量工作时间不计入开挖循环时间，II、III、IV级围岩段施工测量工作时间限15min时间以内及时精确完成；2、斜井及正洞洞内施工期间平面控制中线桩采用经纬仪正倒镜分中法向隧道纵向延伸，并实侧水平夹角，限值±10″。
地质雷达无损检测作业指导书
地质雷达法铁路隧道衬砌质量无损检测作业指导书一、检测目的：检测隧道衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，评价隧道衬砌施工质量。
二、检测仪器：隧道衬砌质量检测可采用美国SIR-20型地质雷达系统（见下图），其特点与路基挡墙检测雷达相同。
美国SIR-20型地质雷达系统（一）、地质雷达主机技术指标应符合下列要求：1、系统增益不低于150dB；2、信噪比不低于60dB；3、模/转换不低于16位；4、信号叠加次数可选择；5、采样间隔一般不大于0.5ns；6、实时滤波功能可选择；7、具有点测与连续测量功能；8、具有手动或自动位置标记功能；9、具有现场数据处理功能。
（二）、地质雷达天线可采用不同频率天线组合，技术指标应符合下列要求：1、具有屏蔽功能；2、最大探测深度应大于2m；3、垂直分辨率应高于2cm。
三、检测方法及原理：地质雷达是采用无线电波检测地下介质分布和对不可见目标体或地下界面进行扫描，以确定其内部结构形态或位置的电磁技术。
其工作原理为：高频电磁波以宽频带脉冲形式通过发射天线发射，经目标体反射或透射，被接受天线所接收。
高频电磁波在介质中传播时，其路径、电磁场强度和波形将随所通过介质的电性质及集合形态而变化，由此通过对时域波形的采集、处理和分析，可确定地下界面或目标体的空间位置或结构状态。
地质雷达具有高分辨率、无损性、高效率、抗干扰能力强等特点。
现场检测时地质雷达的发射天线和接收天线密贴于待检表面，雷达波通过天线进入混凝土以及相应介质中，遇到钢筋、钢质拱架、材质有差别的混凝土、混凝土中间的不连续面、混凝土与空气分界面、混凝土与岩石分界面等产生反射，接收天线收到反射波，测出反射波的入射、反射双向走时，就可以算出反射波走过的路程长度，从而求出天线距反射面的距离D。
D= v ×△t/2式中：D——天线到反射面的距离；v——雷达波的行走速度；△t——雷达波从发射至接收到反射波的走时，用ns计。
【2018最新】隧道检测作业指导书-word范文 (15页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==隧道检测作业指导书篇一：隧道施工作业指导书总说明1. 编制目的为了规范施工程序，严格控制施工过程，保证隧道施工工程质量和施工安全，特制定本施工作业指导书，请严格遵照执行。
2. 适用范围本标段所有隧道工程。
3. 职责分工主管工程师负责施工方法控制，并根据试验结果对施工方案进行优化；技术员负责施工现场的施工组织安排与施工技术；质检员监督检查现场的施工质量与检查报表的收集与填写；试验员负责检验原材料、成品质量及混凝土施工过程中配合比的执行情况；安全员制定施工现场安全技术措施并督导施工落实；4. 编制依据《铁路隧道工程施工质量验收标准》（TB10417-201X）；《铁路隧道钻爆法施工工序及作业指南》（TZ231-201X）；《铁路混凝土工程施工技术指南》（TZ210-201X）；《铁路隧道喷锚构筑法技术规范》—TB10108-201X J159-201X；牡绥铁路施工设计图；5. 作业准备1、内业技术准备隧道开工前组织技术人员认真学习实施性施工组织设计，阅读、审核图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗工作。
2、外业技术准备⑴修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要，满足技术工人生活休息的需要⑵施工所需的材料和机械设备已到场。
⑶水、电、施工道路能够满足施工生产的需要。
6. 环保要求环保、水保要本着“三同时”原则与工程本体同步实施。
符合国家、铁道部及地方政府的有关环保、水保的标准，在施工过程中严格按照国家有关部委批复的环保、水保方案实施，自觉接受并积极配合国家及地方环保、水保行政主管部门的监督检查。
确保工程所处的环境不受污染和通过国家验收。
隧道监控测量作业指导书

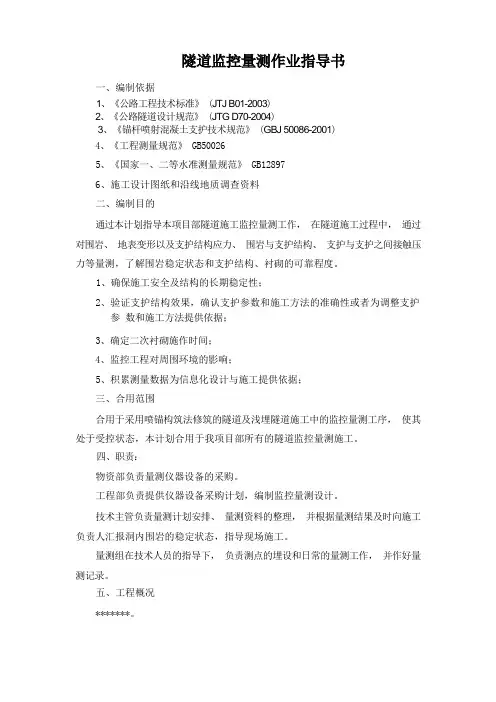

一、编制依据1、《公路工程技术标准》 (JTJ B01-2003)2、《公路隧道设计规范》 (JTG D70-2004)3、《锚杆喷射混凝土支护技术规范》 (GBJ 50086-2001)4、《工程测量规范》 GB500265、《国家一、二等水准测量规范》 GB128976、施工设计图纸和沿线地质调查资料二、编制目的通过本计划指导本项目部隧道施工监控量测工作，在隧道施工过程中，通过对围岩、地表变形以及支护结构应力、围岩与支护结构、支护与支护之间接触压力等量测，了解围岩稳定状态和支护结构、衬砌的可靠程度。
1、确保施工安全及结构的长期稳定性；2、验证支护结构效果，确认支护参数和施工方法的准确性或者为调整支护参数和施工方法提供依据；3、确定二次衬砌施作时间；4、监控工程对周围环境的影响；5、积累测量数据为信息化设计与施工提供依据；三、合用范围合用于采用喷锚构筑法修筑的隧道及浅埋隧道施工中的监控量测工序，使其处于受控状态，本计划合用于我项目部所有的隧道监控量测施工。
四、职责：物资部负责量测仪器设备的采购。
工程部负责提供仪器设备采购计划，编制监控量测设计。
技术主管负责量测计划安排、量测资料的整理，并根据量测结果及时向施工负责人汇报洞内围岩的稳定状态，指导现场施工。
量测组在技术人员的指导下，负责测点的埋设和日常的量测工作，并作好量测记录。
五、工程概况*******。
六、监控量测1、监控量测流程图见附图监控量测流程图2、监控量测的主要项目本标段隧道以洞内外观察、 净空水平收敛量测、 拱顶下沉量测及地表下沉量测等四项为施工监测项目。
必要时， 隧道施工中遇断层带增设隧底上鼓量测项目。
1)洞内、洞外观察隧道内观察分开挖工作面观察和已施工区段观察两部份， 开挖工作面观察在 每次开挖后进行， 内容包括节理裂隙发育情况、 工作面稳定状态、 涌水情况及底分析研究地质勘察资料制定监控量测计划施 工监控量测开挖工作面观测 数据采集处理否安全否施工方法变 更支护加强已施工区域施工方法变 更支护减弱的支护加强否经济否否施工完成否是结 束板是否隆起等， 当地质情况基本无变化时， 可每天进行一次。
隧道量测作业指导书(洛湛)
隧道量测作业指导书量测作为施工程序中不可缺少的内容，它不仅监测各施工阶段围岩和支护动态，而且可为初期支护设计参数以及预留变形量修正提供依据，确定二次衬砌和仰拱的施作时间提供反馈信息，以达到合理安排施工程序，确保施工安全和隧道稳定的目的。
一、量测所需仪器为：数显收敛仪（JSS30A精度0.06 mm）,自动安平水准仪精度(1.5～2.0 mm)，钢尺、铝合金水准尺。
二、量测内容、办法及频率隧道现场量测项目、办法及频率表表-1项目名称方法及工具测点布置量测时间间隔备注1～15d16d～1个月1～3个月大于3个月洞内及洞外观察岩性、结构面、产状及支护结构的观察及描述开挖后及初期支护后进行。
每次爆破后进行观察。
必测水平净空变化JSS30A型数显收敛计Ⅴ级～Ⅵ级围岩５～１０米埋设、Ⅳ级围岩１０～３０米埋设、Ⅲ级围岩３０～５０米埋设。
1～2次/天1次/天1～2次/周1～3次/月必测拱顶下沉水平仪、钢尺、水准尺Ⅴ级～Ⅵ级围岩５～１０米埋设、Ⅳ级围岩１０～３０米埋设、Ⅲ级围岩３０～５０米埋设。
1～2次/天1次/天1～2次/周1～3次/月必测地表下沉水平仪、钢尺、水准尺每10～50米一个断面，每个断面7个测点。
开挖面距量测断面前后<2B时,1～2次/天。
开挖面距量测断面前后<5B时,1次/2天。
开挖面距量测断面前后>5B时,1次/周。
必测1、洞内及洞外观察洞内观察可分开挖工作面观察和初期支护完成区段观察两部分，开挖工作面观察应在每次开挖后进行一次，当地质情况基本无变化时可每天进行一次。
在观察中当发现地质条件恶化，应立即通知施工负责人采取应急措施。
对初期支护完成区段的观察应每天至少进行一次，观察内容包括喷射砼、钢架、锚杆的状态。
洞外观察包括对洞口地表情况、地表沉陷、边坡及仰坡的稳定，以及地表水的渗透等的观察。
2、水平净空变化量测及拱顶下沉量测①、量测隧道断面的收敛情况包括量测拱顶下沉、净空水平收敛。
隧道设备检查作业指导书
隧道设备检查作业指导书目 次1.作业介绍 (1)2.作业流程示意图 (3)3.作业内容及标准 (4)4.安全风险提示 (5)5.附录 (6)1.作业介绍对隧道设备进行周期性检查，真实掌握设备状态，根据设备检查发现的隧道建筑物劣化等级的程度不同，安排维修保养或上报路局进行工程整治，达到“关键设备重点修，重要设备周期修，一般设备状态修”，实现设备状态经常保持均衡完好。
1.1作业条件1.1.1网内检查1.1.1.1V≤160km/h的线路区段可在天窗点外作业，必须按规定设置好防护，来车时要及时下道。
1.1.1.2 160km/h ＜V≤200km/h的线路区段必须纳入天窗点内作业。
1.1.2网外且不影响行车的检查不受封锁时间限制1.1.3作业时间：根据工作量确定。
1.2人员要求：作业负责人由不低于工班长或指派胜任的桥路工担任，防护员0-2人，作业人员至少2人一组。
1.3作业要点1.3.1检查准备：制定检查计划（检查区间、行别起止里程，检查项目和内容，检查人员组织和分工等）、明确检查标准、检查工具准备。
1.3.2检查基本作业：全面检查隧道设备。
检查应逐公里逐座设备逐项目全面检查，不得遗漏。
逐座设备从基础及周边环境抓好设备全面检查。
1.3.4检查资料梳理、病害分析。
全面记录检查病害状态和设备缺陷，结合前病害记录进行综合分析，重点病害及时录入重点病害库，建立专项观测1记录台帐。
1.3.5制定作业方案。
依据检查结果制定作业方案，桥、涵检查作业方案应包括作业地点，作业项目，工作量等内容。
22.作业流程示意图343.作业内容及标准3.1作业程序3.1.1检查准备：制定检查计划（检查区间、行别起止里程，检查项目和内容，检查人员组织和分工等）、明确检查标准、检查工具准备。
3.1.2检查项目：隧道点外检查项目，按照《铁路桥隧建筑物修理规则》规定进行检查。
3.1.3检查基本作业：全面检查隧道设备。
检查应逐公里逐座设备逐项目全面检查，不得遗漏。
隧道监控量测作业指导书
隧道监控量测作业指导书一、引言隧道监控量测作业指导书旨在对隧道监控量测作业进行规范和指导，确保监控量测工作的准确性和可靠性。
本指导书适合于隧道监控量测作业的各个阶段，包括前期准备、监测设备安装、数据采集与处理等环节。
二、任务目的隧道监控量测的目的是为了及时发现隧道的变形和变化趋势，预警潜在的安全风险，并采取相应的措施进行修复和加固。
本次监控量测作业的目的是对某隧道进行全面的监测，以确保隧道的安全运行。
三、前期准备1. 建立监测方案：根据隧道的特点和监测要求，制定监测方案，明确监测的目标、监测点位、监测参数等内容。
2. 选择监测设备：根据监测方案，选择适合的监测设备，包括位移传感器、应变计、裂缝计等。
3. 设计监测布点：根据监测方案和隧道结构特点，合理布置监测点位，确保监测数据的全面性和代表性。
4. 安装监测设备：根据监测方案和监测布点，进行监测设备的安装和调试工作，确保设备的正常运行。
四、监测设备安装1. 安装位置选择：根据监测方案和监测布点，选择合适的安装位置，确保监测设备能够准确、稳定地采集数据。
2. 安装方法：根据监测设备的特点和要求，采用适当的安装方法，包括固定、调整、连接等操作。
3. 安装质量控制：在安装过程中，严格按照操作规程进行操作，确保安装质量符合要求。
4. 安装记录：对于每一个监测设备的安装，及时记录安装位置、方法、质量等信息，以备后续数据处理和分析。
五、数据采集与处理1. 数据采集：根据监测方案和设备要求，定期进行数据采集工作。
采集时要注意环境条件的稳定性，确保数据的准确性和可靠性。
2. 数据处理：对采集到的数据进行处理和分析，包括数据校正、数据筛选、数据平滑等步骤，得到可靠的监测结果。
3. 数据分析与评估：根据监测结果，进行数据分析和评估，判断隧道的变形趋势和安全状况，并及时报告相关部门。
4. 数据存储与备份：对采集到的数据进行存储和备份，确保数据的安全性和完整性。
六、作业安全1. 安全措施：在进行监测量测作业时，要严格遵守相关安全规定，佩戴个人防护装备，确保作业人员的人身安全。
隧道检查作业指导书(高速铁路)
隧道检查作业指导书（高速铁路）目次一、作业介绍 (3)二、作业流程图 (5)三、作业程序及标准 (6)1 作业准备 (6)1.1 点名分工 (6)1.2 工（机）具检查 (6)1.3 人机转移 (6)2 作业过程 (7)2.1 上道作业 (7)2.2 作业基本过程 (7)2.3 验收 (8)2.4 撤除防护 (8)四、质量标准 (9)五、工具材料及备品 (10)1.备品清单 (10)2.材料清单 (10)一、作业介绍作业范围：本做作业指导书适用于工务段范围内的高速铁路混凝土箱梁检查作业。
人员要求：1.岗位要求：作业负责人为班长及以上人员。
2.人员配置：作业负责人1名，作业人员数量根据方案确定，防护员2-4人。
作业条件：1.天窗点内作业2.作业时间：根据工作量确定。
作业风险：1.无计划或超范围作业，造成行车事故。
2.高处作业时向下抛掷料具，造成行车事故。
3.机具、料具堆放不稳固侵入限界，造成行车事故。
4.天窗点外入网上道，造成机车车辆伤害。
5.横越线路未执行“一站、二看、三通过”的规定，上道前未严格执行“手比、眼看、口呼”制度，造成机车车辆伤害。
6.电器设备、线路状态不良，使用未装触电保护器的各种手持式电动工具和移动式设备，维修电器设备未执行持证操作、按规定穿戴好防护用品，造成触电人身伤害；7.电气化铁路区段作业人员未严格执行《电气化铁路有关人员电气安全规则》造成作业人员触电人身伤害；8.线路上作业未按规定设置防护，作业点超过100米、通信不良或瞭望不良地段未及时增设中间防护员，未严格执行现场防护员与驻站联络员联系制度，出现联系中断或脱节未立即停止作业并组织人员下道，遇六级以上大风未停止作业，造成人身伤害；9.各种机具未制定有切合实际的安全操作规程，机械使用未执行专人专机，机具设备带病或超负荷运转，安全防护装置不齐全，造成人身伤害。
二、作业流程图三、作业程序及标准1 作业准备1.1 点名分工作业负责人组织防护员、作业人员列队点名,明确作业内容、主要技术标准、安全事项、作业时间、人员分工、作业人员行走路线，所有职工均应按规定使用劳动保护用品。
