X线影像质量分级标准

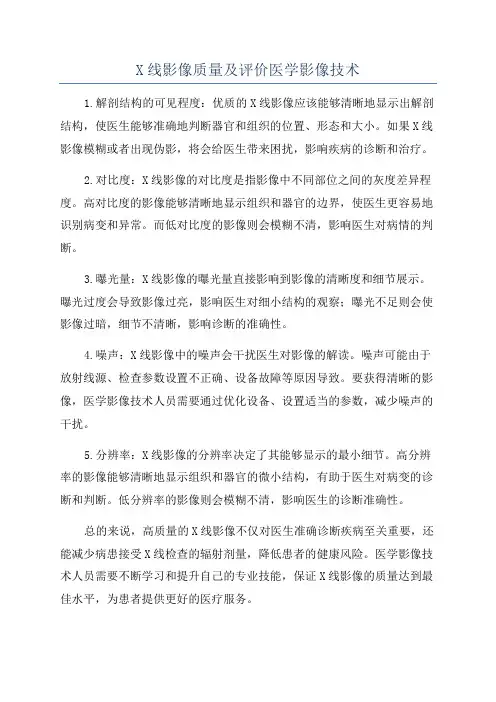

X线影像质量及评价医学影像技术
X线影像质量及评价医学影像技术
1.解剖结构的可见程度：优质的X线影像应该能够清晰地显示出解剖结构，使医生能够准确地判断器官和组织的位置、形态和大小。
如果X线影像模糊或者出现伪影，将会给医生带来困扰，影响疾病的诊断和治疗。
2.对比度：X线影像的对比度是指影像中不同部位之间的灰度差异程度。
高对比度的影像能够清晰地显示组织和器官的边界，使医生更容易地识别病变和异常。
而低对比度的影像则会模糊不清，影响医生对病情的判断。
3.曝光量：X线影像的曝光量直接影响到影像的清晰度和细节展示。
曝光过度会导致影像过亮，影响医生对细小结构的观察；曝光不足则会使影像过暗，细节不清晰，影响诊断的准确性。
4.噪声：X线影像中的噪声会干扰医生对影像的解读。
噪声可能由于放射线源、检查参数设置不正确、设备故障等原因导致。
要获得清晰的影像，医学影像技术人员需要通过优化设备、设置适当的参数，减少噪声的干扰。
5.分辨率：X线影像的分辨率决定了其能够显示的最小细节。
高分辨率的影像能够清晰地显示组织和器官的微小结构，有助于医生对病变的诊断和判断。
低分辨率的影像则会模糊不清，影响医生的诊断准确性。
总的来说，高质量的X线影像不仅对医生准确诊断疾病至关重要，还能减少病患接受X线检查的辐射剂量，降低患者的健康风险。
医学影像技术人员需要不断学习和提升自己的专业技能，保证X线影像的质量达到最佳水平，为患者提供更好的医疗服务。

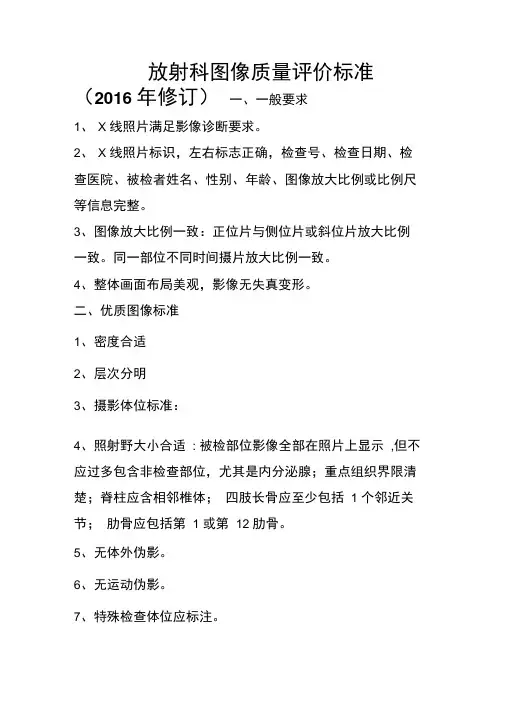

放射科图像质量评价标准
放射科图像质量评价标准（2016 年修订）一、一般要求1、X 线照片满足影像诊断要求。
2、X 线照片标识，左右标志正确，检查号、检查日期、检查医院、被检者姓名、性别、年龄、图像放大比例或比例尺等信息完整。
3、图像放大比例一致：正位片与侧位片或斜位片放大比例一致。
同一部位不同时间摄片放大比例一致。
4、整体画面布局美观，影像无失真变形。
二、优质图像标准1、密度合适2、层次分明3、摄影体位标准：4、照射野大小合适: 被检部位影像全部在照片上显示,但不应过多包含非检查部位，尤其是内分泌腺；重点组织界限清楚；脊柱应含相邻椎体；四肢长骨应至少包括 1 个邻近关节；肋骨应包括第 1 或第12 肋骨。
5、无体外伪影。
6、无运动伪影。
7、特殊检查体位应标注。
8、胶片无污片、划片、粘片、指纹。
放射科图像质量评价内容及方法项目评价内容和方法扣分图像对比看电脑图片或胶片图像，对比欠佳 5 图像层次看电脑图片或胶片，层次欠分明 5 投照野控制投照野过大或包括不全 5 伪影不影响诊断的伪影，如内衣扣、金属线有可能误认为病变的伪影50 伪影范围较大，掩盖诊断区。
50 呼吸伪影或运动伪影5~10 抽查胶片，有污片、划片、粘片5图像标识不完整5图像重要标识如左右、姓名、性别错误50摄影体位不标准15~20特殊体位无标注，如腹部立位位，水平侧位10摄影部位错误对照申请单和摄影部位是否一致50图像放大比例抽查胶片，图像放大比例是否一致 5 用片统一，尺寸合理抽查胶片5质量等级评价方法：结合DR 影像质量要求，每份图像为100 分，扣完为止。
优：》90分良：80〜89分合格：70〜79分不合格：V 70分（专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。

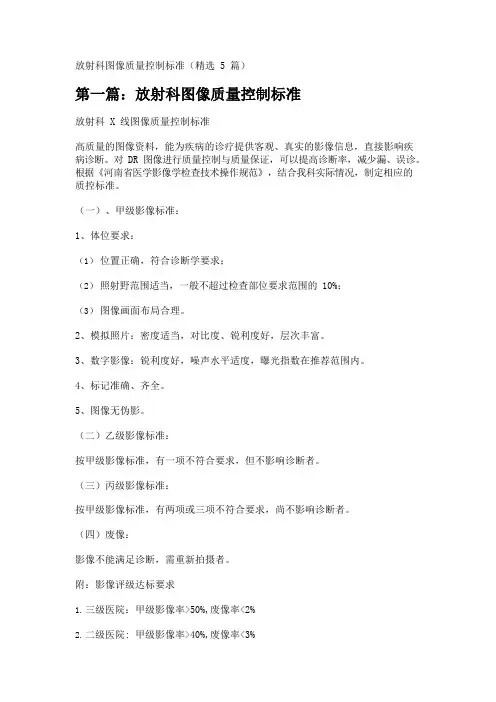

放射科图像质量控制标准(精选5篇)
放射科图像质量控制标准（精选 5 篇）第一篇：放射科图像质量控制标准放射科 X 线图像质量控制标准高质量的图像资料，能为疾病的诊疗提供客观、真实的影像信息，直接影响疾病诊断。
对 DR 图像进行质量控制与质量保证，可以提高诊断率，减少漏、误诊。
根据《河南省医学影像学检查技术操作规范》，结合我科实际情况，制定相应的质控标准。
（一）、甲级影像标准：1、体位要求：（1）位置正确，符合诊断学要求；（2）照射野范围适当，一般不超过检查部位要求范围的 10%；（3）图像画面布局合理。
2、模拟照片：密度适当，对比度、锐利度好，层次丰富。
3、数字影像：锐利度好，噪声水平适度，曝光指数在推荐范围内。
4、标记准确、齐全。
5、图像无伪影。
（二）乙级影像标准：按甲级影像标准，有一项不符合要求，但不影响诊断者。
（三）丙级影像标准：按甲级影像标准，有两项或三项不符合要求，尚不影响诊断者。
（四）废像：影像不能满足诊断，需重新拍摄者。
附：影像评级达标要求1.三级医院：甲级影像率>50%,废像率<2%2.二级医院: 甲级影像率>40%,废像率<3%3.一级医院: 甲级影像率>30%,废像率<4%放射科 CT 图像质量控制标准1.扫描摆位是否标准；2.扫描视野（过大、过小）；3.扫描范围（过大、过小）；4.肺部扫描是否告知患者吸气、屏气；5.胃部扫描是否告知患者饮水充盈胃部；6.咽喉部扫描是否告知患者禁止做吞咽动作；7.敏感部位是否注意放射防护；8.扫描参数设置是否合理；9.重建算法设置是否合理；10.增强扫描造影剂剂量设置是否合理、延迟时间设置是否合理；11.窗宽、窗位设置是否合理。
放射科 MR 图像质量控制标准1.扫描序列、扫描参数选择是否合理。
2.扫描 FOV、扫描层厚、扫描间隔选择是否适当。
3.增强扫描时，对比剂剂量设置、延迟时间、扫描期相是否合理。
4.后处理重建图像是否充分显示检查部位和病灶。
x射线影像诊断质量保证方案
---------------------------------------------------------------最新资料推荐------------------------------------------------------x射线影像诊断质量保证方案X 射线影像诊断质量保证方案影像检查常规准备工作 1、所有接受影像检查患者，须持有经验临床医师开具的规范化申请单，方可与影像科登记室联系有关检查事宜。
要求申请单与患者相关的信息资料填写齐全；症状、体征及相关检查结果全面；检查方法、部位、范围和目的要求明确。
2、接受影像检查患者，需先交费或办理登记，排号（x 线、ct、mr 号码）后，方可进行相关影像检查。
3、检查前须按照技术人员要求做好相应准备，并依工作人员安排顺序等待检查。
一般情况下，符合急诊条件者优先；复杂、有风险（ct、 mr 增强）检查者既需要多次反复检查者（上、中消化道造影）优先。
4、等待检查期间，患者及其随同人员须在候诊场所范围内活动，切勿随意走动于其他区域，以防不必要的辐射损伤或影响工作人员正常工作。
5、备有移动式 x 光机大楼病区，重危，绝对不可搬动而又急需相关 x 线检查患者，可应用床头 x 线机拍片检查，但图像质量和检查范围（仅适于胸部或四肢）将受一定限制。
检查结果获取时间和地点 1、门诊 ct、 mr 检查的病人于出胶片两小时后在阅片室获取报告。
2、急诊 ct 检查的病人，于出胶片半小时后在阅片室获取1/ 5报告。
3、住院病人的平诊报告于次日上午科室集体阅片后签发，并由科室送至病人所在科室。
4、部分患者因手续不全，资料信息提供不全以及个别疑难病例需会诊，讨论研究者，其报告获取时间将适当延迟，具体事宜由当日在班医师与患方联系商议。
质量控制措施 1、各方法、各部位的影像检查（图像）质量必须符合诊断要求:包括检查部位、范围、检查或投照方式和条件、检查序列、窗宽和窗位、胶片的清晰度和对比度均应符合诊断要求。

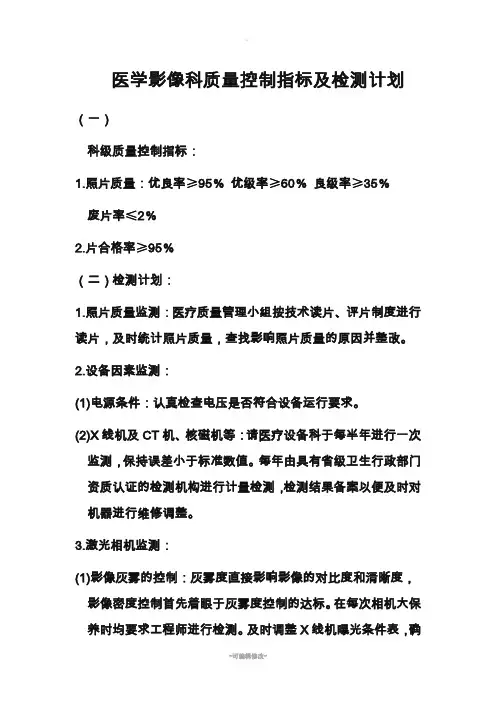

医学影像科质量控制指标及检测计划
医学影像科质量控制指标及检测计划（一）科级质量控制指标：1.照片质量：优良率≥95％优级率≥60％良级率≥35％废片率≤2％2.片合格率≥95％（二）检测计划：1.照片质量监测：医疗质量管理小组按技术读片、评片制度进行读片，及时统计照片质量，查找影响照片质量的原因并整改。
2.设备因素监测：(1)电源条件：认真检查电压是否符合设备运行要求。
(2)X线机及CT机、核磁机等：请医疗设备科于每半年进行一次监测，保持误差小于标准数值。
每年由具有省级卫生行政部门资质认证的检测机构进行计量检测，检测结果备案以便及时对机器进行维修调整。
3.激光相机监测：(1)影像灰雾的控制：灰雾度直接影响影像的对比度和清晰度，影像密度控制首先着眼于灰雾度控制的达标。
在每次相机大保养时均要求工程师进行检测。
及时调整X线机曝光条件表，确保各项指标均在达标范围。
(2)相机性能的控制：根据胶片的性能差异，及时调整激光相机的参数并打印测试片。
4.自动洗片机：参照使用说明书内容要求。
影像学检查照片质量等级标准（一）甲级片标准：1.位置正确：包括投照肢体位置和X线中心准确，照片上下、左右边缘对称，胶片尺寸使用得当。
其余具体请参照我院《锡盟医院医学影像科技术操作规范》。
2.照片对比度清晰度良好。
包括密度、对比度好，无明显的斑点感觉，肢体解剖结构显示清晰，失真度小。
3.无污染划损：包括照片上无污渍、划痕，无体外异物影及其他弊病。
4.被检者资料齐全、准确、整齐无误，照片标志与被照肢体无重叠：包括姓名、性别、年龄、片号、左右等。
5.造影片造影剂填充均匀、充盈满意，充分显示解剖形态及结构，能提供满意的诊断要求。
（二）乙级片标准：以上1～5项一项不符，但不影响诊断则定为乙级片。
（三）丙级片标准：以上1～5项两项不符，但不影响诊断则定为丙级片。
（四）废片：由于各种原因导致照片无法诊断则定为废片。
产生废片必须登记片号和废片现象，及时分析产生废片的原因，及时整改。
X线影像质量分级标准
X线影像质量分级标准
一. 优质片影像标准
1. 密度：
最大密度2.4～3.0，最小密度<0.25，诊断区密度0.25～2.0，灰雾度<0.25
2. 层次：
四肢：骨小梁锐利，与皮质界限分明，能分辩骨骼、肌肉、脂肪、及关节囊
胸部：能分辨肺野与纵隔、胸壁及软组织
腹部：能分辨肾脏外形、腰大肌、腹壁脂肪线
脊柱：能分辨颈椎与软组织、胸椎与肺野、腰椎与腰大肌、尾椎与臀部软组织。
椎体边界锐利，能分辨骨小梁。
头颅：能分辩颅板与颅腔、颅腔与岩部、蝶鞍，颅骨与窦腔的层次。
3. 摄影体位正确
l 观察部位的组织影像全部在照片上显示
l 重点组织界限清楚，无非观察的组织阴影重叠
l 脊柱应含相邻椎体，四肢应含邻近关节，肋骨应含1或12
l 组织影像应符合正常的解剖投影而无失真
4. 无技术操作缺陷：左右标志明确。
分格界限清楚，无体外阴影。
无污片、划片、粘片、水迹、指纹、漏光、静电等阴影。
二. 良级片影像标准：优级片中某一项不足，但对整体影响不大为良级。
三. 差级片影像标准：优级片中二项以上不足，而影响整体影像质量，但尚能诊断。
四. 废片影像标准：不能作出诊断为废片。
优级片>50% 良级片>40% 废片率<2%以下。
医学影像科质量控制指标及检测计划
医学影像科质量控制指标及检测计划(一）科级质量控制指标：1.照片质量：优良率≥95％优级率≥60% 良级率≥35%废片率≤2％2.片合格率≥95％（二）检测计划:1.照片质量监测：医疗质量管理小组按技术读片、评片制度进行读片，及时统计照片质量，查找影响照片质量的原因并整改。
2。
设备因素监测:(1)电源条件：认真检查电压是否符合设备运行要求。
(2）X线机及CT机、核磁机等:请医疗设备科于每半年进行一次监测，保持误差小于标准数值.每年由具有省级卫生行政部门资质认证的检测机构进行计量检测，检测结果备案以便及时对机器进行维修调整。
3。
激光相机监测：（1)影像灰雾的控制：灰雾度直接影响影像的对比度和清晰度,影像密度控制首先着眼于灰雾度控制的达标。
在每次相机大保养时均要求工程师进行检测.及时调整X线机曝光条件表,确保各项指标均在达标范围。
(2）相机性能的控制：根据胶片的性能差异，及时调整激光相机的参数并打印测试片。
4。
自动洗片机：参照使用说明书内容要求。
影像学检查照片质量等级标准（一）甲级片标准：1。
位置正确：包括投照肢体位置和X线中心准确，照片上下、左右边缘对称,胶片尺寸使用得当。
其余具体请参照我院《锡盟医院医学影像科技术操作规范》。
2。
照片对比度清晰度良好.包括密度、对比度好,无明显的斑点感觉,肢体解剖结构显示清晰,失真度小。
3.无污染划损：包括照片上无污渍、划痕，无体外异物影及其他弊病。
4。
被检者资料齐全、准确、整齐无误，照片标志与被照肢体无重叠：包括姓名、性别、年龄、片号、左右等.5。
造影片造影剂填充均匀、充盈满意,充分显示解剖形态及结构,能提供满意的诊断要求。
（二)乙级片标准：以上1～5项一项不符,但不影响诊断则定为乙级片。
（三）丙级片标准:以上1～5项两项不符，但不影响诊断则定为丙级片。
(四）废片：由于各种原因导致照片无法诊断则定为废片。
产生废片必须登记片号和废片现象，及时分析产生废片的原因，及时整改。
X线影像质量及评价
X线影像质量及评价
主观方法 分辨力 对比度-细节图 物理参数主观 视觉区别力
客观方法 （MTF）
噪声 信噪比 量子检出效率 照片对比度 剂量质量
观察者/诊断效能 观察者偏好 解剖的质量标准 视觉分级析 ROC和相关方法 诊断和治疗效果
5/24/2021
诊断成像质量评价的方法
X线影像质量及评价
一、主观评价法
在放射质量保证（quality assurance，QA）中，主观 评价因其固有的简单易行在临床中得到了较广泛应用， 而许多测试条件严格的客观方法也逐渐被接受。
客观（物理）的方法往往有大量复杂的数学运算，应 用曾一度受到限制，随着计算机技术的不断发展，这一 问题已逐渐解决，大量的客观（物理）方法进入临床应 用。
X线影像质量及评价
本章学习目标 一、掌握内容 X线影像质量评价的概念；主观评价、客观评价及综
合评价的概念与常用参数。ROC曲线的概念、基本原理、 ROC曲线的制作。
二、熟悉内容 X线影像质量评价的发展过程及发展趋势。信号与系
统的概念。 三、了解内容 已淘汰的评价参数。国内外新进展。
5/24/2021
X线影像质量及评价
本章所属章节
第一节 X线影像质量评价概述 第二节 成像系统的特性参数 第三节 ROC及其应用
5/24/2021
X线影像质量及评价
第一节 X线影像质量评价概述
X线发现100多年来，从传统的屏-片X线系统到新 型的数字X线成像设备，各种模拟和数字的医学成像系 统在临床上得到了广泛的应用，还有许多的新系统在研 制中。医学成像系统是一个复杂的系统，从信号（X线） 输入到最后医生观察解释的影像输出，整个过程涉及许 多物理过程。
扩散对影像质量的影响
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
X线影像质量分级标准
一.优质影像标准
1.密度：最大密度
2.4－
3.0，最小密度<0.25，诊断区密度0.25
－2.0，灰雾度<0.25。
2.层次：
四肢：骨小梁锐利，与皮质界限分明，能分辨骨骼、肌肉、脂肪、及关节囊。
胸部：能分辨肺野与纵隔、胸壁及软组织。
腹部：能分辨肾脏外形、腰大肌、腹壁脂肪线。
脊柱：能分辨颈椎与软组织、胸椎与肺野、腰椎与腰大肌、尾椎与臀部软组织。
椎体边界锐利，能分辨骨小梁。
头颅：能分辨颅板与颅腔、颅腔与岩部、蝶鞍，颅骨与窦腔的层次。
3.摄影体位正确,观察部位的组织影像全部在照片上显示，重点
组织界限清楚，无非观察的组织阴影重叠，脊柱应含相邻椎体，四肢应含邻近关节，肋骨应含1或12肋，组织影像应符合正常的解剖投影而无失真。
4.无技术操作缺陷：左右标志明确。
分格界限清楚，无体外阴影。
无污片、划片、粘片、水迹、指纹、漏光、静电等阴影。
二.良级片影像标准：优级片中某一项不足，但对整体影响不大为良级。
三.差级片影像标准：优级片中二项以上不足，而影响整体影像质量，但尚能诊断。
四.废片影像标准：不能作出诊断为废片。
照片分级控制范围
1.优级片>50％
2.良级片>40％
3.废片率<2％以下。
