650kw玉柴柴油发电机组型号技术参数
650kw玉柴柴油发电机组型号技术参数
柴油发电机组型号YZ650YC
机组功率（kw）650最大输出电流（A）1170
频率（Hz）50转速（rpm）1500
输出电压（V）400/230机组燃油耗(g/Kw*h)195
相数/线数三相四线功率因素COSΦ=0.8（滞后）外型尺寸（mm）4000*1200*2000重量（kg）6000
650kw玉柴柴油发电机组柴油机技术参数
柴油机型号YC6C1070-D31
柴油机品牌广西玉柴柴油机功率（kw）787
冷却方式闭式水冷却启动方式24V直流电启动
气缸数6缸径行程（mm）200*210
气缸排列方式直列供油方式直喷
650kw玉柴柴油发电机组发电机技术参数
发电机型号YZ-650
发电机材质全铜无刷绝缘等级H
电压控制方式AVR电压≤4%
防护等级IP23调压方式自动调压更多玉柴柴油发电机组请关注翼中动力。
50kw玉柴柴油发电机组型号技术参数
50kw玉柴柴油发电机组型号技术参数
柴油发电机组型号YZ50YC生产厂家翼中动力
机组功率（kw）50最大输出电流（A）90
频率（Hz）50转速（rpm）1500
输出电压（V）400/230机组燃油耗(g/Kw*h)200
相数/线数三相四线功率因素COSΦ=0.8（滞后）外型尺寸（mm）1850*700*1150重量（kg）750
50kw玉柴柴油发电机组柴油机技术参数
柴油机型号YC4D85Z-D20
柴油机品牌广西玉柴柴油机功率（kw）60.5
冷却方式闭式水冷却启动方式24V直流电启动
气缸数4缸径行程（mm）108*115
气缸排列方式直列供油方式直喷
50kw玉柴柴油发电机组发电机技术参数
发电机型号YZ-50
发电机材质全铜无刷绝缘等级H
电压控制方式AVR电压≤4%
防护等级IP23调压方式自动调压。
1500kw玉柴柴油发电机组型号技术参数
1500kw玉柴柴油发电机组型号技术参数
柴油发电机组型号YZ1500YC
机组功率（kw）1500最大输出电流（A）2700
频率（Hz）50转速（rpm）1500
输出电压（V）400/230机组燃油耗(g/Kw*h)196
相数/线数三相四线功率因素COSΦ=0.8（滞后）外型尺寸（mm）4800*1800*2400重量（kg）11000
1500kw玉柴柴油发电机组柴油机技术参数
柴油机型号YC12VC2510-D31
柴油机品牌广西玉柴柴油机功率（kw）1850
冷却方式闭式水冷却启动方式24V直流电启动
气缸数12缸径行程（mm）200*210
气缸排列方式V型供油方式直喷
1500kw玉柴柴油发电机组发电机技术参数
发电机型号YZ-1500
发电机材质全铜无刷绝缘等级H
电压控制方式AVR电压≤4%
防护等级IP23调压方式自动调压更多玉柴柴油发电机组请关注翼中动力。
柴油发电机组技术参数说明
柴油机***********************************************************************************************************※功率说明额定功率它适用于替代市电在变化的负载下无时间限制地供电。
对于变化的负载而言，平均每12 工作小时有一个小时可以有10%的超载能力，但每年超载运行累计不超过25 小时。
每250 工作小时变化的负载不可超过额定功率的70%，每年在100%额定功率下运行累计不可超过500 小时。
备用功率相当于在正常电源中断时运行连续发电的功率。
它适用于在建立良好电网的地区，市电断电的情况下，在变化的负载下提供备用功率。
此功率没有超载能力。
每年在100%额定功率下运行累计不可超过25小时。
每年累计运行时间不可超过200 小时，发动机最多使用80%的负载因素。
※功率修正发动机功率依据ISO3046标准大气条件，100kpa大气压，25C进气温度及30%相对温度来设定。
如果现场条件与标准条件不同，则必须按照相应的发动机功率修正程序修正发动机的输出功率。
修正程序考虑到海拔高度、相对温度和环境温度等负面影响，来降低相对于标准大气状态下的发动机最大输出功率。
若不修正，可能导致排气温度升高、排烟量增加及涡轮增压器转速升高。
※负载承受特性机组在突然加载时，发动机必须有足够的频率恢复能力。
频率下降反应主要取决于涡轮增压器的惯性，其次是燃油系统。
※冷却系统大皇冠柴油发电机组标准配置采用自带风扇闭式循环液体冷却方式。
其冷却系统循环回路包括水泵、发动机缸体与盖内的水管、节温器、节温器体与水泵间的旁通管、散热水箱、管路和软管扩机油冷却器。
对于非标准机组，如分体散热水箱型机组，水箱散热器由热交换器代替，同时还有补充水箱和远程冷却风扇等，如远程冷却风扇安装位置相对较高，还应增加过渡水箱，以防止热交换器因内压大而损坏。
※ 冷却液机组冷却液有以下三种功能：1 、提供足够的热传递能力2、防止冷却系统内金属材料锈蚀3、提供足够的防冻保护冷却液可以由水和防冻液或水和防锈液混合组成，其中，水的PH 值应在7—7.5 之间，通常建议选用纯净水。
1600kw玉柴柴油发电机组型号技术参数
1600kw玉柴柴油发电机组型号技术参数
柴油发电机组型号YZ1600YC
机组功率（kw）1600最大输出电流（A）2880
频率（Hz）50转速（rpm）1500
输出电压（V）400/230机组燃油耗(g/Kw*h)196
相数/线数三相四线功率因素COSΦ=0.8（滞后）外型尺寸（mm）4800*1800*2400重量（kg）11000
1600kw玉柴柴油发电机组柴油机技术参数
柴油机型号YC12VC2700-D31
柴油机品牌广西玉柴柴油机功率（kw）1985
冷却方式闭式水冷却启动方式24V直流电启动
气缸数12缸径行程（mm）200*210
气缸排列方式V型供油方式直喷
1600kw玉柴柴油发电机组发电机技术参数
发电机型号YZ-1600
发电机材质全铜无刷绝缘等级H
电压控制方式AVR电压≤4%
防护等级IP23调压方式自动调压更多玉柴柴油发电机组请关注翼中动力。
玉柴系列柴油发电机组各功率段参数列表
主用备用HQY20GF 20/2522/2836YC4F40-D204102×120 3.9HQY22GF 22/2824/3039.6YC4F40-D204102×120 3.9HQY24GF 24/3026/3343.2YC4F40-D204102×120 3.9HQY30GF 30/37.533/41.2554YC4115ZD 4102×120 3.9HQY32GF 32/4035/4457.6YC4D60-214108×115 4.214HQY34GF 34/4337/4761.2YC4D60-214108×115 4.214HQY40GF 40/5044/5572YC4D60-214108×115 4.214HQY48GF 48/6053/6686.4YC4D85Z-D204108×125 6.871HQY58GF 48/6053/66104.4YC4D90Z-D204108×115 4.214HQY68GF 58/7364/80122.4YC4A100Z-D204108×132 4.837HQY80GF 68/8574/94144YC6B135Z-D206108×125 6.871HQY96GF80/10088/110172.8YC6B155L-D216108×125 6.871HQY112GF 96/120106/132201.6YC6B180L-D206108×125 6.871HQY128GF 112/140123/154230.4YC6B180L-D206108×125 6.871HQY144GF 128/160141/176691.2YC6A200L-D206108×1257.255HQY160GF 144/180158/198288YC6230L-D206114×1257.255HQY184GF 160/200176/220331.2YC6G245L-206112×1327.8HQY200GF 184/230202/253360YC6M350L-D206120×1459.839HQY240GF 200/250220/275432YC6M350L-D206120×1459.839HQY260GF 240/300264/330468YC6MJ480L-D206123×14511.726HQY280GF 260/325286/358504YC6MJ480L-D206123×14511.726HQY304GF 280/350308/385547.2YC6T550L-D216145×16516.35HQY320GF 304/380334/418576YC6T550L-D216145×16516.35玉柴系列柴油发电机组各功率段排气量(L)机组型号输出功率(KW)电流(A)柴油机型号缸数缸径×行程（mm）HQY350GF320/400352/440630YC6T550L-D216145×16516.35 HQY400GF400/500440/550720YC6T600L-D226145×16516.35 HQY450GF450/563495/619810YC6T700L-D206145×16516.35 HQY500GF500/625550/688900YC6TD780L-6152×18019.598D201951800×760×1430800详细参数1951800×760×1430830详细参数1951800×760×1430846详细参数1951800×760×1430880详细参数1951800×760×1430896详细参数1951800×760×1430906详细参数1951900×760×14301030详细参数2291900×760×14301050详细参数2202150×830×14961215详细参数2202150×830×14961255详细参数2202150×830×14961300详细参数2202150×830×14961335详细参数2202150×830×14961425详细参数2202450×850×15161695详细参数2202450×850×15161815详细参数2202540×945×15501874详细参数2202540×945×15502020详细参数2202540×945×15502080详细参数2203150×1120×16302970详细参数2203100×1100×16353198详细参数2203100×1100×16353198详细参数2203250×1190×17003200详细参数2203300×1150×17003260详细参数功率段参数列表价格咨询燃油消耗率（g/kw.h ）机组尺寸（mm L×W×H）机组重量（kg）技术咨询详细参数2203300×1150×17003260详细参数2203500×1375×19803950详细参数2203700×1750×20304200详细参数2203700×1750×20304200详细参数。

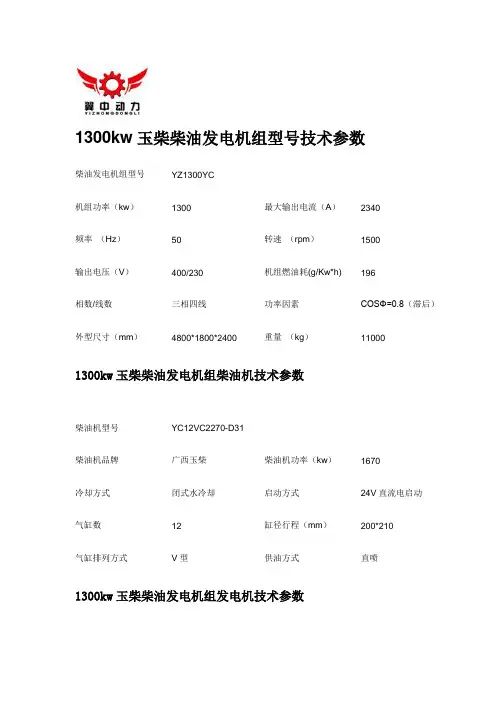

1300kw玉柴柴油发电机组型号技术参数
1300kw玉柴柴油发电机组型号技术参数
柴油发电机组型号YZ1300YC
机组功率（kw）1300最大输出电流（A）2340
频率（Hz）50转速（rpm）1500
输出电压（V）400/230机组燃油耗(g/Kw*h)196
相数/线数三相四线功率因素COSΦ=0.8（滞后）外型尺寸（mm）4800*1800*2400重量（kg）11000
1300kw玉柴柴油发电机组柴油机技术参数
柴油机型号YC12VC2270-D31
柴油机品牌广西玉柴柴油机功率（kw）1670
冷却方式闭式水冷却启动方式24V直流电启动
气缸数12缸径行程（mm）200*210
气缸排列方式V型供油方式直喷
1300kw玉柴柴油发电机组发电机技术参数
发电机型号YZ-1300
发电机材质全铜无刷绝缘等级H
电压控制方式AVR电压≤4%
防护等级IP23调压方式自动调压更多玉柴柴油发电机组请关注翼中动力。
100kw玉柴柴油发电机组技术参数
100kw玉柴柴油发电机组技术参数
柴油发电机组型号YZ100YC生产厂家翼中动力
机组功率（kw）100最大输出电流
（A）
180
频率（Hz）50转速（rpm）1500
输出电压（V）400/230机组燃油耗(g/K
w*h)
216
相数/线数三相四线功率因素COSΦ=0.8（滞后）外型尺寸（mm）2400*880*1500重量（kg）1300
100kw玉柴柴油发电机组柴油机技术参数
柴油机型号YC6B180L-D20
柴油机品牌广西玉柴柴油机功率（k
w）
132
冷却方式闭式水冷却启动方式24V直流电启动气缸数6缸径行程（mm）108*125
气缸排列方式直列供油方式直喷100kw玉柴柴油发电机组发电机技术参数
发电机型号YZ-100
发电机材质全铜无刷绝缘等级H
电压控制方式AVR电压≤4%防护等级IP23调压方式自动调压。
潍柴电力原装 600kW 柴油发电机组技术说明书
潍柴电力原装600kW柴油发电机组技术说明书潍柴重机股份有限公司产品名称潍柴电力原装柴油发电机组机组品牌潍柴(原装)机组型号WPG825/B7机组产地山东·潍坊柴油机品牌潍柴柴油机型号6M33D725E310柴油机产地山东·潍坊发电机品牌潍柴发电机型号WHA-750-4/0.4智能控制器品牌潍柴智能控制器型号WHC6120断路器电动开关机组尺寸（mm）3810×1600×2075机组重量（kg）4980二、输出功率描述2.1主用功率(基本功率PRP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组能每年运行时间不受限制地为可变负载持续供电的最大功率。
2.2备用功率(限时运行功率LTP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组每年供电达500h的最大功率。
本项目潍柴机组功率按照此功率进行标定。
三、规范性引用文件潍柴柴油发电机组的设计、制造符合下列标准：GB/T20136-2006《内燃机电站通用试验方法》JB/T50054-1999《内燃机电站可靠性考核评定方法》JB/T10303-2001《工频柴油发电机组技术条件》GB/T2820-2008《往复式内燃机驱动的交流发电机组》系列标准JB/T6755-1993《柴油发电机组成套开关设备》JB/T8194-2001《内燃机电站术语》四、环境条件4.1机组的功率标定条件a）绝对大气压力，PX：100kPa（或海拔高度0米）；b）环境温度，Tr：298K（25℃）；c）空气相对湿度Φr：30%。
4.2机组在下列条件下，应能输出额定功率：a）海拔高度≤1000米；b）环境温度≤40℃；c）空气相对湿度Φr：≤90%。
4.3机组在下列条件下，应能输出规定功率（允许修正功率）并可靠地工作：a）海拔高度不超过3000m；b）环境温度：下限值-25℃，上限值50℃；c）空气相对湿度：最湿月平均最高相对湿度为95%（25℃）五、发电机组的主要技术规格机组型号WPG825/B7额定功率/容量（kW/kVA）600/750备用功率/容量（kW/kVA）660/825额定电压（V）400/230额定频率（Hz）50额定电流（A）1083额定功率因数0.8（滞后）额定转速（r/min）1500相数及接法三相四线、星形接法冷却方式闭式循环强制水冷启动方式DC24V电启动调压方式自动励磁方式无刷励磁绝缘等级H防护等级IP23控制方式手动、自动散热水箱设计温度（℃）≤45六、发动机的主要技术规格机组型号WPG825/B7柴油机品牌潍柴型号6M33D725E310功率（kW）725额定转速（r/min）1500型式L型、高压共轨进气方式增压中冷冲程数4气缸数6燃油系统高压共轨泵调速方式电控ECU调速缸径/行程（mm）150/185排气量（L）19.6机油容量（L）60.5防冻液容量（L）127启动方式DC24V电启动冷却方式闭式循环强制水冷曲轴旋转方向逆时针（面向飞轮端）七、发电机的主要技术规格机组型号WPG825/B7发电机发电机品牌潍柴型号WHA-750-4/0.4额定功率（kW）600额定转速（r/min）1500额定频率（Hz）50额定电压（V）400/230额定电流（A）1083额定功率因数0.8（滞后）波形正弦波相数及接法三相四线、星形接法、励磁方式无刷励磁调压方式自动绝缘等级/温升等级H防护等级IP23八、机组的主要性能指标8.1机组的主要性能指标（一）性能参数单位运行极限值电压稳定电压偏差δUst%≤±1瞬态电压偏差突减100%负载δU+dyn%≤+20突加负载δU－dyn%≤-15电压恢复时间s≤5电压不平衡度δU%1空载电压调整范围%不小于95～105频率频率降δfst%≤3稳态频率带βf%≤0.5瞬态频率偏差突减100%负载δf+dyn%≤+12突加负载δf--dyn%≤-10频率恢复时间s≤38.2机组的主要性能指标（二）机组型号WPG825/B7经济性指标发动机经济燃油消耗率（g/kW.h）≤198机油消耗率（g/kW.h）≤0.3环境污染限值振动单振幅幅值机组在空载、半载、满载运行时，其振动单振幅幅值≤0.5mm满载时踞机组1米处噪音（dB（A））≤100“三漏”要求机组无漏油、漏水、漏气、漏电等现象可靠性大修时间20000h 平均无故障时间1000h九、机组的主要控制功能控制屏安装潍柴控制器和电动开关，机组控制系统可以选择手动/自动模式对机组实现启停。
1800kw玉柴柴油发电机组型号技术参数
1800kw玉柴柴油发电机组型号技术参数
柴油发电机组型号YZ1800YC
机组功率（kw）1800最大输出电流（A）3240
频率（Hz）50转速（rpm）1500
输出电压（V）400/230机组燃油耗(g/Kw*h)196
相数/线数三相四线功率因素COSΦ=0.8（滞后）外型尺寸（mm）7350*2670*2950重量（kg）17500
1800kw玉柴柴油发电机组柴油机技术参数
柴油机型号YC16VC3000-D31
柴油机品牌广西玉柴柴油机功率（kw）2206
冷却方式闭式水冷却启动方式24V直流电启动
气缸数12缸径行程（mm）200*210
气缸排列方式V型供油方式直喷
1800kw玉柴柴油发电机组发电机技术参数
发电机型号YZ-1800
发电机材质全铜无刷绝缘等级H
电压控制方式AVR电压≤4%
防护等级IP23调压方式自动调压更多玉柴柴油发电机组请关注翼中动力。
600kw玉柴柴油发电机组型号技术参数
600kw玉柴柴油发电机组型号技术参数
柴油发电机组型号YZ600YC
机组功率（kw）600最大输出电流（A）1080
频率（Hz）50转速（rpm）1500
输出电压（V）400/230机组燃油耗(g/Kw*h)195
相数/线数三相四线功率因素COSΦ=0.8（滞后）外型尺寸（mm）3800*1200*2000重量（kg）5500
600kw玉柴柴油发电机组柴油机技术参数
柴油机型号YC6C1020-D31
柴油机品牌广西玉柴柴油机功率（kw）748
冷却方式闭式水冷却启动方式24V直流电启动
气缸数6缸径行程（mm）200*210
气缸排列方式直列供油方式直喷
600kw玉柴柴油发电机组发电机技术参数
发电机型号YZ-600
发电机材质全铜无刷绝缘等级H
电压控制方式AVR电压≤4%
防护等级IP23调压方式自动调压更多玉柴柴油发电机组请关注翼中动力。
