CVD钻石合成原理及识别特征
CVD钻石
CVD合成钻石合成原理及识别特征
(一)宝石级合成钻石的主要识别特征
1、结晶习性：合成钻石常常为立方体、八面体，及二者的聚形，而天然钻石最常见的形态是八面体、菱形十二面体或二者的聚形或三角薄片双晶。
2、晶面纹理：合成钻石可显示树枝状、漏砂状或交切状纹理，接种面上粗糙不平。
天然钻石常见三角凹痕。
3、种晶：存在种晶和种晶幻影区。
4、钻石类型：合成钻石为Ib型或者II 型，Ib型经高温处理后可成为Ib和IaAB的混合型。
5、包裹体：针状、片状、针点状的金属包裹体，大量的金属包裹体使得合成钻石具有明显的有磁性，甚至会导电。
6、吸收光谱：合成钻石无415nm吸收线，D.Beers钻石贸易公司(DTC)推出的钻石光谱鉴定仪(DIAMONDSURE，就是通过检测415nm吸收线是否存在来区分天然与合成钻石。
7、紫外荧光：合成钻石的长波紫外荧光弱于短波，而天然钻石的正好相反。
8、荧光分带图案：合成钻石在超短波紫外线下有特征的分带现象，称为“马尔他十字分带”现象。
天然钻石则显示年轮状荧光分布。
钻石荧光图案鉴定仪(DIAMONDVIEW)是专门用于检测钻石荧光图案特征的仪器。
9、阴极发光：与紫外下荧光分带特征相似。
（二）化学气相沉淀法(CVD)合成钻石
这种方法是用微波加热、放电等方法激活碳基气体(如甲烷)，使之离解出碳原子和氢原子(或甲基CH3和氢原子)，游离的碳原子形成钻石。
合成的条件是：温度800～1000℃，约0.1个大气压的CH4+H2混合气体，过高的H2分压易形成石墨，衬底用钻石晶体，起种晶的作用，生长速度0.01～1mm/h。
(三) CVD合成钻石的主要识别特征
1、生长特征：具有生长层结构，如平行的异常消光纹。
2、钻石类型：CVD合成钻石为Ib型或者含极少孤N的IIa型。
3、红外光谱：在753，7354，6856，6425，5564，3323，3123cm-1处有与H有关的吸收峰，经HTHP处理可将其部分除去，只留下3107cm-1的H-C峰。
4、紫外荧光特征：未经高温高压处理的CVD钻石具有特征的橙红色荧光，高温高压处理后呈黄绿色。
5、荧光图案：CVD合成钻石的荧光图案具有细致的纹理，尤其是在阴极发光下易于观察到。
6、外观特征：切磨的钻石往往呈扁平状，淡褐色到深褐色的体色，但是经HTHP处理后可近于无色。
CVD钻石19化学气相沉淀法(也称CVD法)合成钻石概述
CVD钻石化学气相沉淀法（也称CVD法）合成钻石概述化学气相沉淀法，简称CVD法，可以用于人工合成钻石。
最近，由于技术的突破，可以生产出大颗粒的钻石，国检中心在近期日常委托检验中，陆续发现了两批次CVD合成钻石，证明CVD合成钻石已经进入国内市场，引起了大家的关切。
笔者从宝石人工合成的角度，介绍一下化学气相沉淀法（也称CVD法）合成钻石。
一、化学气相沉淀法（也称CVD法）合成钻石的历史和现状但当时CVD法生长钻石的速度很慢，以至很少有人相信其速度能提升到可供商业性生长。
从1956年开始俄罗斯科学家通过研究，显著提高了CVD合成钻石的速度，当时是在非钻石的基片上生长钻石薄膜。
20世纪80年代初，这项合成技术在日本取得重大突破。
钻石的生长速度已超过每小时1微米（0.001mm）。
这在全球范围内引发了将这项技术用于多种工业目的的兴趣。
图1 无色－褐色CVD合成钻石一颗由美国CVD钻石公司（CVD钻石中国公司www.cvd.hk,,）生产的高温高压(HPHT)处理的化学气相沉积法(CVD)合成钻石，重0.226克拉20世纪80年代末，开始从事CVD法合成钻石的研究，并迅速在这个领域取得领先地位，提供了许多CVD合成多晶质钻石工业产品。
这项技术也在珠宝业得到应用，用于某些天然宝石也包括钻石的优化处理。
尽管当时CVD合成钻石的生长速度有了很大提高，使得有可能生长出用于某些工业目的和宝石镀膜的较薄的钻石层，但要生产可供切磨刻面的首饰用材料，因需要厚度较大的单晶体钻石，仍无法实现。
一颗0.5克拉圆钻的深度在3mm以上，若以每小时0.001mm速度计算，所需的钻坯至少要生长18周。
可见，低速度依然是妨碍CVD法合成厚单晶钻石的主要因素。
进入20世纪90年代，CVD合成单晶体钻石的研发取得显著进展。
进入本世纪，首饰用CVD合成单晶体钻石的研发有了突破性进展：多年从事CVD合成单晶钻石的研发。
2003年秋开始了首饰用CVD合成单晶钻石的商业性生产，主要是Ⅱa型褐色到近无色的钻石单晶体，重量达1ct或更大些。
高压高温处理CVD合成Ⅰb型黄色钻石的鉴定特征
缺陷很不稳定，经高压高温 后，H会被分解,
并与C原子结合形成[C — H（缺陷；位于
3 107 cm-1处的吸收峰表示该
过了高温退
火；近红外吸收光谱未见8 753, 7 354, 6 856、
6 524 cm-1处的与氢相关吸收峰，这些吸收峰在
经高压高温 后消失⑷。
g /cmi
图2样品的中红外光谱 Fig. 2 MiW-IR spectrum of the sample
是由于束状结构位错造成，绿色荧光是由于
H3中心造成$这种分 察到过$
象在天然钻石中 1
图4 DiamondViewTM钻石观察仪观察样品的荧光和磷光图像
Fig.4 FluorescenceandphosphorescenceimagesofthesampleunderDiamondViewTM +从台面方向观察的荧光；b从台面方向观察的磷光；c从亭部方向观察的荧光；止从亭部方向观察的磷光
相关文 1
$过
、
、
等测 对
1颗CVD合成lb型钻石
行 分析，结
果显示其经过了高压高温处理，颜色 ，黄色
（色
表分
）， 文 在 为 高 压 高 温
CVD合成lb型黄色钻石的
法相
$
1样品及测试方法
1.1样品特征
样品重0. 75 Ct,为标准圆钻型切工，颜色达
到国家标准GB/T 34543 — 2017亮淡彩黄，净度
认为是A氮集合体和氢缺陷结合的变体，也被
称为A'9（，这2个特征峰的岀现表明该
过
高压高温处理。位于2 925、2 871 cm-1和
2 850 cm-1处的吸收峰与C-H缺陷相关'10（,位
CVD合成钻石
颜色 N:无色-黄色，褐色 C:黄色，金丝鸟黄， 呈块状分布，浓淡明显
天然钻石和CVD合成钻石的区别
磁性 N：无-微弱 C：强，可感觉到
可见光谱 N：415nm、471nm吸收谱线 C：无415nm吸收谱线
导电性N:一般不导电 C：导电
紫外荧光
（紫外荧光灯）
阴极发光图
(阴极发光显微镜）Байду номын сангаас
红外 N：主峰1130cm-1，伴弱峰 1282cm-1,、1365cm-1和 1170cm-1主峰， C：只有1130cm-1，无弱峰
CVD ( Chemical Vapor Deposition )
CVD是一种制备材料的气相生长方法，它是把一种或几 种含有构成薄膜元素的化合物、单质气体通入放置有基材 的反应室，借助空间气相化学反应在基体表面上沉积固态 薄膜的工艺技术。
2.CVD钻石是怎样合成的？
（合成装置）
3. 辨一辨 ?
4. 钻石的4C
O CLARITY净度，每颗钻石都含有天然的内含物，犹如天然胎记， 而这些内含物的数量、大小、形状、颜色则决定一颗钻石的净度及 独特性。顾名思义，内含物藏在钻石之内，而且可呈不同颜色：白、 黑、无色、甚至绿色或红色。大部份内含物都不能以肉眼辨析，须 在10倍放大镜下才明显看到。
COLOR颜色
O COLOR颜色，钻石的颜色越接近纯净的白色，就代表它的质量非 常优异。钻石颜色评鉴和分类是根据GIA制定的标准，从D（优质白 色）到Z（淡黄色或棕色）按字母顺序排列，共分为23个等级。
紫外荧光灯
紫外荧光区别天然钻石与CVD钻石
它们不仅在荧光的颜色上, 而且在颜色的分布方面有明显差异。自 然钻石在长紫外线照射下多见蓝色及少量的黄色荧光, 而在短紫外线下 无或者有较弱的蓝色、黄色荧光, 并且荧光效果呈均匀状或不均匀的带 状分布。而合成的黄色钻石则在长、短紫外线照射下发中—强的黄绿色 荧光, 并且短紫外线的荧光强度强于长紫外线的荧光强度。

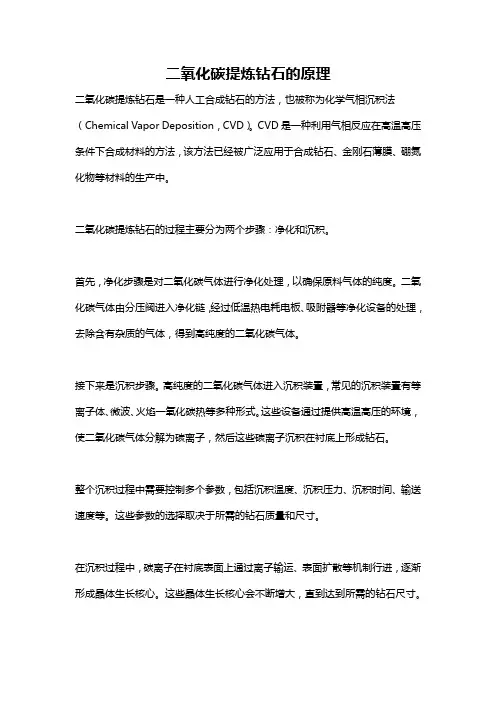

二氧化碳提炼钻石的原理
二氧化碳提炼钻石的原理二氧化碳提炼钻石是一种人工合成钻石的方法，也被称为化学气相沉积法（Chemical Vapor Deposition，CVD）。
CVD是一种利用气相反应在高温高压条件下合成材料的方法，该方法已经被广泛应用于合成钻石、金刚石薄膜、硼氮化物等材料的生产中。
二氧化碳提炼钻石的过程主要分为两个步骤：净化和沉积。
首先，净化步骤是对二氧化碳气体进行净化处理，以确保原料气体的纯度。
二氧化碳气体由分压阀进入净化链，经过低温热电耗电板、吸附器等净化设备的处理，去除含有杂质的气体，得到高纯度的二氧化碳气体。
接下来是沉积步骤。
高纯度的二氧化碳气体进入沉积装置，常见的沉积装置有等离子体、微波、火焰一氧化碳热等多种形式。
这些设备通过提供高温高压的环境，使二氧化碳气体分解为碳离子，然后这些碳离子沉积在衬底上形成钻石。
整个沉积过程中需要控制多个参数，包括沉积温度、沉积压力、沉积时间、输送速度等。
这些参数的选择取决于所需的钻石质量和尺寸。
在沉积过程中，碳离子在衬底表面上通过离子输运、表面扩散等机制行进，逐渐形成晶体生长核心。
这些晶体生长核心会不断增大，直到达到所需的钻石尺寸。
二氧化碳提炼钻石的优势在于可以实现自定义生长钻石的形状、尺寸和纯度，并且具有自然钻石所不具备的一些特性。
例如，可以通过添加掺杂物改变钻石的颜色，或者在钻石表面上沉积其他材料形成复合结构。
此外，二氧化碳提炼钻石的制备过程相对较短，比传统的人工合成方法更高效。
这使得二氧化碳提炼钻石成为工业应用中的一种重要方式，广泛应用于珠宝、切割工具和光学领域等。
综上所述，二氧化碳提炼钻石是一种基于CVD技术的人工合成钻石的方法。
通过净化二氧化碳气体并在适当的条件下使其分解沉积在衬底上，可以获得定制化的钻石材料。
这种方法具有高效、灵活和可控性的特点，为钻石材料在各领域的应用开拓了新的可能性。
CVD钻石合成原理及识别特征
CVD钻石合成原理及识别特征CVD（化学气相沉积）钻石合成是一种通过在特定的环境条件下利用化学反应来制造人造钻石的方法。
其原理是在密封的高温高压反应室中，将适当的气体混合物引入，气体分解后的碳原子在衬底上沉积形成钻石晶体。
1.准备衬底：选择合适的衬底材料，可以是钨、碳化硅等，表面需进行处理以提高结晶质量。
2.制备气体混合物：通常将氢气和一定的甲烷或其它含碳气体混合，经过预处理后进入反应室。
3.形成激活区：在反应室中提供足够的能量，通常通过微波或其他加热手段提供，使气体混合物分解，释放出游离碳原子。
4.沉积过程：游离的碳原子在衬底上进行结晶生长，逐渐形成钻石晶体。
5.晶体生长：经过一定时间的沉积，钻石晶体逐渐生长，可以采用控制温度、气体浓度和衬底运动等方法来控制其尺寸和形状。
6.冷却与提取：冷却反应室以停止生长，然后将钻石晶体从衬底上取下，进行后续的加工和处理。
1.物理特征：CVD钻石通常具有完整的结晶形态，表面光滑平整，没有明显的晶体缺陷和裂纹。
其颜色可以是无色、黄色或稳定的棕、蓝、绿等，可以通过人工处理改变颜色。
2.光学特征：CVD钻石具有较高的折射率和散射率，其光学性质与天然钻石相似，但可能存在一些区别，如CVD钻石的斑点分布和颜色均匀性可能不如天然钻石。
3.元素特征：CVD钻石中常常含有一些化学特征元素，如氮、硼等，这些元素的含量和分布在一定程度上可以帮助鉴别CVD钻石和天然钻石之间的差异。
4.器械特征：利用特定的测试仪器，如拉曼光谱仪、热导率仪等，可以通过测量CVD钻石样本的物理性质来进行鉴别。
例如，CVD钻石的热导率较低，而拉曼光谱中的特征峰也可能与天然钻石不同。
总之，CVD钻石合成的原理是利用化学反应在高温高压环境下将碳原子沉积在衬底上，通过控制参数和工艺来实现钻石晶体的生长。
识别CVD 钻石的特征主要包括物理特征、光学特征、元素特征和器械特征等。
这些特征可以用于鉴别CVD钻石和天然钻石之间的差异，确保消费者能够选择到真正的钻石产品。
CVD钻石31CVD合成钻石合成原理及识别特征
CVD钻石CVD合成钻石合成原理及识别特征一、合成钻石的历史和现状早在18世纪人们就开始了合成钻石的探索，但直到20世纪，由于热力学及高温高压技术的发展，才使钻石的合成得以实现。
1953年瑞士工程公司(ASEA)使用压力球装置首次成功地合成出了40粒小颗的钻石，美国通用电气公司(GE)也于1955年采用压带装置合成出了小颗粒的钻石。
此后，工业级钻石的合成技术得到广泛应用，目前几乎三分之二的工业用钻已由合成钻石替代了。
但直到1970年宝石级大颗粒的钻石才由美国通用电气公司合成成功。
经过近三十年的努力，目前已能获得十几克拉大的晶体，但宝石级钻石合成的成本仍然很高，不能进行大批量的生产。
2000年可切磨的合成钻石只有3500ct，仅占当年天然宝石级钻石产量的0.01%。
到二十世纪九十年代，采用化学气相沉淀法(CVD)合成钻石薄膜，在固相基片上沉积形成金刚石多晶质薄膜，作为工业用途。
2003年，美国CVD钻石公司合成出达到宝石级单晶，并开始商业性生产。
最近，美国华盛顿地球物理实验室实现100μm/h的CVD合成钻石的速度，生产出了10ct、半英寸厚的单晶钻石。
为了进一步加大合成钻石晶体的尺寸，采用CVD顺序地在钻石基片的6个面上生长的方法，有可能实现英寸级(约300ct)无色钻石单晶的三维生长。
人们还发现，高压高温热处理能改善CVD合成钻石的颜色、提高合成钻石的硬度。
二、高温高压种晶触媒法合成钻石(一)合成钻石的原理钻石和石墨是碳的两种同质多像的变体。
根据钻石-石墨的相平衡图可知，在常温常压下石墨是碳的稳定结晶形式，钻石只有在高温高压下才是最稳定的，在高温高压(相图中钻石稳定区的条件)下，石墨的中的碳原子会重新按钻石的结构排列，而形成钻石。
合成钻石的方法主要分静压法、动压法和低压法(即在亚稳定区内生长钻石的方法)。
合成工业用钻石主要采用静压法中的静压触媒法，通过液压机产生(4500～9000)X109Pa的压力，以电流加热到1000～2000℃的高温，利用金属触媒实现石墨向钻石的转化。
CVD钻石19化学气相沉淀法合成钻石概述
CVD钻石19化学气相沉淀法合成钻石概述CVD（化学气相沉淀）法合成钻石是一种高温高压的化学过程，在这个过程中，以气相中的碳源为原料，通过热化学反应在钻石表面沉积碳原子，最终形成钻石晶体。
CVD法合成的钻石可以制备出高质量的大面积单晶，具有广泛的应用前景。
CVD法合成钻石的过程主要包括：原料气体制备、反应器和条件、沉积反应和生长机制等。
首先，需要制备合适的原料气体，通常选择甲烷（CH4）作为碳源，高纯度的氢气（H2）作为载体气体，将它们混合，并将气体充入反应器中。
反应器通常使用高温高压的环境，通常在1000-1400摄氏度和20-100大气压之间。
在反应器内，甲烷分解产生游离的碳原子，碳原子在金刚石衬底表面沉积形成钻石晶体。
一般来说，还需要加入适量的添加剂，如BOC钼盐、吡啶、镁等，以调控沉积速率和晶体质量。
CVD法合成钻石具有以下优点：首先，相对于天然钻石和化学合成钻石，CVD合成钻石可以制备出大面积的单晶，这对于制备钻石片和光学器件等具有重要意义；其次，CVD法合成钻石的化学过程可以进行多种改性处理，使得合成的钻石具备不同的性质和应用特点；此外，CVD法合成钻石的成本相对较低，可以实现大规模的产业化生产。
CVD法合成钻石的机理主要有两个：热裂解机理和化学反应机理。
热裂解机理认为，当甲烷气体在高温高压环境下传输到钻石表面时，发生了热裂解反应，将甲烷分解生成游离的碳原子，并在钻石表面沉积形成钻石晶体。
化学反应机理认为，在热裂解反应的基础上，氢气和其他添加剂参与了化学反应，调控了生长速率和晶体质量。
随着技术的不断进步，CVD法合成钻石在各个领域的应用也越来越广泛。
例如，CVD合成的钻石作为光学材料，具有高光学质量和热导率，可以用于制备高性能激光器、光学窗口和透镜等；此外，CVD法合成的钻石还可以应用于半导体材料、电子器件和生物医学领域，如制备高质量的电子材料、电子器件散热材料以及生物传感器等。
总之，CVD法合成钻石是一种重要的化学过程，可以制备出高质量的大面积单晶钻石。
警惕CVD合成钻石及CVD化学气相沉积法合成钻石的鉴别
警惕CVD合成钻石及CVD化学气相沉积法合成钻石的鉴别国家珠宝玉石质量监督检验中心在近期的日常委托检验中，陆续发现两批次化学气相沉积法合成钻石(简称CVD合成钻石)。
由于此类合成钻石与天然钻石极为相似，在检测过程中仅凭肉眼难以与普通天然钻石区分.一、合成钻石的主要特征CVD经NGTC实验室检验的两批次CVD合成钻石，具有以下共性：1. 大小：克拉重量较大，多数在0.50克拉左右。
2. 颜色：为近无色，颜色级别多在I-J色。
3.净度级别：多数为VS，内部可见黑色包体，与天然钻石中的包体相似，不具金属光泽。
肉眼或显微镜下很难与普通的天然钻石相区别。
4. 紫外荧光：长波紫外灯下无荧光，短波紫外光下具有弱或极弱荧光，无磷光。
5. 检测：建议“进一步检测(II型)”DiamondSure6. 检测：可见蓝绿色荧光以及蓝色磷光，具有该合成方法特征的生长纹理。
DiamondView7. 红外光谱检测：为IIa型，不含氮。
8.光致发光光谱检测：见737nm荧光峰。
NGTC实验室的鉴定结论为CVD合成钻石，且合成后经过热处理。
二、相关信息1. 合成钻石的来源为境外，主要通过香港的采购渠道进入国内市场。
2. 内地钻石商将该类合成钻石视为天然钻石购入，钻石本身未带腰围印记，供应商未附任何说明。
3. 合成钻石交易延用天然钻石的交易规则，一般成手批发，报价平均比天然钻石低10%左右。
三、建议1. 相关珠宝玉石首饰检测机构加强对技术人员的专业培训，严格规范钻石检测排查流程，提高警惕，保证钻石鉴定分级结论的准确可靠。
2. 建议各相关企业加强对业务人员的培训和指导，适当增加简易的技术手段，如钻石发光性的观察等，在钻石交易过程中提高防范意识，遇有疑问，要借助有资质的实验室的专业技术力量，严把企业进货的质量关。
记得在一次中国地质大学（武汉）珠宝学院的珠宝文化论坛上，杨明星院长讲述今年他在GAAJ （Gemmological Association of All Japan全日本宝石协会）参观的经历。
钻石电极的制备及其在电化学中的应用
钻石电极的制备及其在电化学中的应用近年来，钻石电极作为一种新型电极材料，受到了广泛的研究和应用。
钻石电极的制备和特性研究已经成为了研究领域的热点之一。
本文将介绍钻石电极的制备和特性，以及在电化学中的应用。
一、钻石电极的制备和特性1.制备方法目前钻石电极的制备方法主要有化学气相沉积法(CVD)、可控爆炸合成法和电化学沉积法等。
其中CVD法是目前应用最广泛的制备方法。
CVD法的制备过程是使用一定的碳质物质，将其转化成气态，经过一定的反应，使其在钻石电极基底上沉积成薄膜。
CVD制备的钻石电极具有较高的比表面积以及优异的电化学性能。
2.特性分析钻石电极具有以下优异特性：(1)化学惰性强钻石电极具有极低的自旋轨道耦合，使其具有优异的化学惰性。
因此，它具有优异的耐腐蚀性和不易被污染的特点。
(2)热稳定性好钻石电极的热稳定性非常好，可以在高温和高压等环境下工作，因此，它非常适合作为电化学传感器的基础材料。
(3)电化学稳定性高钻石电极的电化学稳定性高，可以稳定工作在高酸、高碱等恶劣的工作环境下。
(4)导电性能优异钻石电极的电导率很高，是传统电化学材料的数十倍，因此非常适合用于电化学分析和电化学储存等领域。
二、钻石电极在电化学中的应用1.电解水制氢技术钻石电极分解水制氢技术是一种新型高效能量转化技术，因其操作简便、效率高、无污染等特点，已经受到了广泛的研究和应用。
在电解水制氢技术中，钻石电极作为一种优异的电极材料，具有高的催化活性和较长的寿命，可以稳定工作在高酸、高碱的环境下，因此，非常适合用于电解水制氢。
2.电化学传感器钻石电极在电化学传感器领域也有广泛的应用。
由于钻石电极在高温、强酸等恶劣条件下不易产生氧化、腐蚀等问题，并且具有较高的导电性能和优异的热稳定性，因此非常适合用于电化学传感器的制备。
3.燃料电池燃料电池是一种新型能源转化技术，可以将化学能转化为电能，具有高效、无污染等优点，因此受到了广泛的关注。
在燃料电池中，钻石电极具有优异的电化学性能和高的稳定性，可以用于催化氧化还原反应。
cvd合成钻石原理
cvd合成钻石原理
CVD合成钻石（Chemical Vapor Deposition diamond）是一种利用化学气相沉积技术合成高质量钻石的方法。
其原理主要包括以下几个步骤：
1. 提供碳源：通过提供合适的碳源，如甲烷（CH4）、乙烯（C2H4）等，为合成钻石提供供应碳原子的基础。
2. 离子化碳源：将碳源离子化，通常使用射频等离子体产生电子和离子。
3. 沉积碳原子：在合成钻石的衬底上，通过控制反应气体的流动速度和温度等条件，使离子化的碳原子沉积在衬底表面。
4. 结晶生长：沉积的碳原子在衬底表面逐渐结晶生长，形成多个晶体粒子。
5. 高温高压处理：将合成的钻石晶体置于高温高压的环境中，通过模拟地球深部的高温高压条件，促使钻石晶体的生长和完善。
6. 收集和处理：将合成的钻石晶体从衬底上剥离，并经过去除杂质和加工处理，得到高纯度的合成钻石。
CVD合成钻石的原理基于碳源离子化和碳原子沉积的过程，通过控制反应条件和高温高压处理等手段，达到合成高质量钻
石的目的。
这种方法可以在实验室中生产出大面积、高纯度的钻石，应用于珠宝、工具、光学和电子等领域。
