各种专线接入方式
三种宽带接入方式简述
中国电信中国电信集团公司是按国家电信体制改革方案组建的特大型国有通信企业，国家主体电信企业，中国最大的基础网络运营商，最大的综合信息提供商，拥有世界第一大固定网络，网络覆盖全国、服务通达世界各地，成员单位包括遍布全国的31个省级企业，拥有全国性骨干通信网络，在全国X围内经营电信业务。
中国网通中国网络通信集团公司（以下简称中国网通）是中国特大型电信企业,是2008年奥运会固定通信服务合作伙伴,是国内外知名的电信运营商。
中国网通的前身具有100多年的悠久历史。
2002年5月16日，根据国务院《电信体制改革方案》，中国网通在原中国电信集团公司及其所属北方10省（区、市）电信公司、中国网络通信（控股）XX、吉通通信XX公司基础上组建而成。
中国网通是经国务院同意进行国家授权投资的机构和国家控股的试点单位，由中央直接管理，在国家财政及相关计划中实行单列。
中国网通注册资本为600亿元人民币，截至2003年底，资产总额超过2500亿元。
中国网通拥有覆盖全国、通达世界、结构合理、技术先进、功能齐全的现代通信网络，主要经营国内、国际各类固定电信网络设施及相关电信服务。
截至2004年4月，中国网通的用户总数已突破1亿户。
长城宽带长城宽带网络服务XX（Great Wall Broadband Network Service Co.，Ltd.简称GWBN）—中国推行互联网宽带接入的先驱，由长城集团和XX集团联合投资设立，创立于2000年4月，2010年7月被XX集团收购全部股份，成为其全资子公司，总部设于，并在全国30多个城市设有分支机构。
自2000年4月成立以来，长城宽带始终致力于以新一代以太网技术为基础的宽带网络建设，为用户提供从接入到骨干，从天空到地面的端到端的解决方案，并逐步发展了基于多媒体技术的宽带产品和各种增值服务。
作为国内颇具影响力且发展潜力巨大的驻地运营商，长城宽带目前已发展成为为核心，，XX，XX，成都，武汉为区域，向全国辐射的宽带网络服务体系。
互联网专线接入
互联网专线接入方式：1.PCM专线接入①可以向用户提供多种业务。
②线路使用费用相对便宜；接口丰富便于用户连接内部网络。
2.DDN专线接入①采用的图形化网络管理系统可以实时地收集网络内发生的故障进行故障分析和定位。
② DDN专线通信保密性强，特别适合金融、保险客户的需求。
3.光纤接入①传输距离远、传输速度快、损耗低。
②在通信线中可以减少中继站的数量，提高了通信质量，同时抗扰能力极强。
③连接稳定，支持客户永远在线。
4.SDH点对点数字专线（SDH）：英文名为SDH（Synchronous Digital Hierarchy，即同步数字体系）专线，中文名为数字专线。
是利用光纤、数字微波、卫星等数字电路开放的数据传输业务。
它采用数字传输信道传输数据信号的通信网，可提供点对点、点对多点透明传输的数据专线出租电路，为用户传输数据、图象、声音等信息。
5.ADSL专线接入ADSL专线接入是ADSL接入方式中的另一种，不同于虚拟拨号方式，而是采用一种类似于专线的接入方式，用户连接和配置好ADSLMODEM后，在自己的PC的网络设置里设置好相应的TCP/IP协议及网络参数（IP和掩码、网关等都由局端事先分配好），开机后，用户端和局端会自动建立起一条链路。
所以，ADSL的专线接入方式是以有固定IP、自动连接等特点的类似专线的方式，当然，它的速率比某些低速专线还快的多呢。
筹建网络视频会议系统：1.点对点结构主建网络视频会议系统实现任意两点/方之间视频会议召开。
会议规模及硬件基础环境由用户自主决定，好视通网络视频会议软件平台则保证会议的稳定通用全兼容的应用效果。
2.全网多点会议结构主建网络视频会议系统该应用模式下可以召开主会场和部分所有分会场的全局视频会议。
可用于整个单位或某个学区会议，也可用于其它一对多环境模式下的各类型沟通、会议等。
网络视频会议系统对带宽的要求：按照图像质量我们可将数字视频分为如下5个等级：①高清晰度电视( HDTV)：分辨率为1920×1080，帧率为60帧／s，当每个像素以20bit量化时，总数据率在2Gbps数量级，经MPEG-2压缩后约为20～40Mbps。
各种宽带专线接入方案的比较

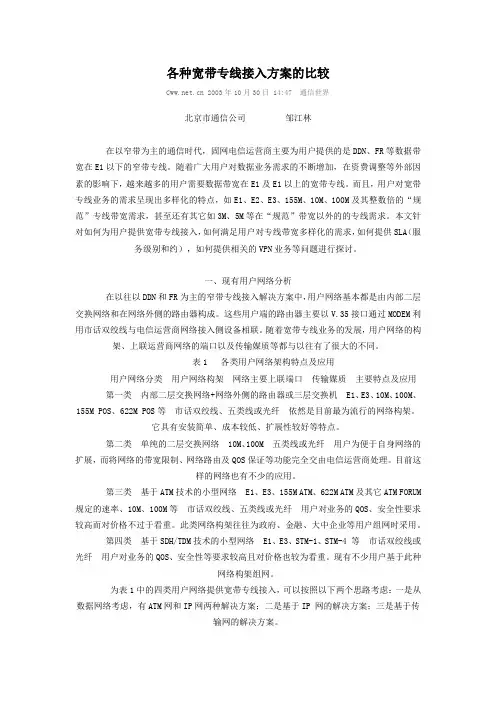

各种宽带专线接入方案的比较 2003年10月30日 14:47 通信世界北京市通信公司邹江林在以窄带为主的通信时代，固网电信运营商主要为用户提供的是DDN、FR等数据带宽在E1以下的窄带专线。
随着广大用户对数据业务需求的不断增加，在资费调整等外部因素的影响下，越来越多的用户需要数据带宽在E1及E1以上的宽带专线。
而且，用户对宽带专线业务的需求呈现出多样化的特点，如E1、E2、E3、155M、10M、100M及其整数倍的“规范”专线带宽需求，甚至还有其它如3M、5M等在“规范”带宽以外的的专线需求。
本文针对如何为用户提供宽带专线接入，如何满足用户对专线带宽多样化的需求，如何提供SLA（服务级别和约），如何提供相关的VPN业务等问题进行探讨。
一、现有用户网络分析在以往以DDN和FR为主的窄带专线接入解决方案中，用户网络基本都是由内部二层交换网络和在网络外侧的路由器构成。
这些用户端的路由器主要以V.35接口通过MODEM利用市话双绞线与电信运营商网络接入侧设备相联。
随着宽带专线业务的发展，用户网络的构架、上联运营商网络的端口以及传输媒质等都与以往有了很大的不同。
表1 各类用户网络架构特点及应用用户网络分类用户网络构架网络主要上联端口传输媒质主要特点及应用第一类内部二层交换网络+网络外侧的路由器或三层交换机 E1、E3、10M、100M、155M POS、622M POS等市话双绞线、五类线或光纤依然是目前最为流行的网络构架。
它具有安装简单、成本较低、扩展性较好等特点。
第二类单纯的二层交换网络 10M、100M 五类线或光纤用户为便于自身网络的扩展，而将网络的带宽限制、网络路由及QOS保证等功能完全交由电信运营商处理。
目前这样的网络也有不少的应用。
第三类基于ATM技术的小型网络 E1、E3、155M ATM、622M ATM及其它ATM FORUM规定的速率、10M、100M等市话双绞线、五类线或光纤用户对业务的QOS、安全性要求较高而对价格不过于看重。
集团专线分场景接入方式介绍
选型二：PTN＋协转（含光纤收发器）＋IP-PBX/TDM-PBX/IAD/SIPGW/小型AG（可选）
仅适用于周边无PON系统覆盖、客户 相对分散、客户数量较少、客户无 TDM传输专线需求，且周边基站内的 PTN设备容量较为富余的情况。
2.集团客户专线接入分场景解决方案
集团客户专线建设主要涉及传输接入、数通设备接入两部分。 集团客户专线业务除了GPRS专线外均主要解决传输接入需求。GPRS专线通过 中国移动现有的无线网络为物理承载，通常不需进行传输接入建设。 原则上根据集团客户专线接入业务类型提供必需的数通设备外（例如语音专线 接入业务需提供PBX设备、短、彩信专线接入业务需提供MAS设备），其余的 数通设备由集团客户自行解决（客户有特殊需求的按实际情况进行处理）。
特点： （1）选择多种带宽及线路类型的数据专线，灵活组建内 部信息化网络，此业务对接入地域、设备协议、承载业务均无限 制；
（2）适用于速率高、信息量大、实时性强的数据传输应用；
（3）使用国际通用的G.703、STM-1、GE等标准接口，通用性强；
（4）网络安全性强且网络通道物理隔离，端到端连接，适合政府、 金融等大型行业的内部组网和数据传输。
仅适用于周边无PON系统覆盖、客户 相对分散、客户数量较少、客户无 TDM传输专线需求，且周边基站内的 PTN设备容量较为富余的情况。
光纤到办公室，或客户楼宇内之后 五类线到客户桌面
选型一：FTTO/FTTB＋LAN，PON（SBU或MTU）
优选
语音＋宽带上网 ＋VPN场景
①④⑥⑧
FTTO/FTTB＋LAN（常用）
图示
2.2 建设、交维制度
业务组合
场景举例
语音＋宽带上网
①②③④⑤
因特网接入方式
INTERNET ISP网络 电话网
PPP帐号 口令
2、专线接入方式
•Cable Modem接入
cable modem即线缆调制解调器，是一种利用专用电缆或有线电 视网进行数据传输的接入技术，用户在上网时不影响看有线电线接入： DDN是数字数据网（Digital Data Network）的 简称，它是利用光纤、微波或卫星等数字信道，以传输数据信号为 主的信号网络。使用对象银行、证券公司。
二、因特网接入方式
1、采用普通电话线拨号接入方式
调制解调器拨号接入 ISDN （俗称一线通） ADSL（非对称数字用户线路）
2、专线接入方式
Cable Modem接入 DDN专线接入 光纤接入
3、局域网接入 4、无线接入方式
1、采用普通电话线拨号接入方式
调制解调器拨号接入
其使用调制解调器，通过拨打ISP提供的接入号码，建立与ISP的服务器间的连接，并通 过该服务器获得因特网的各种服务。
2.4 因特网的接入
一、因特网服务组织
因特网服务提供者（Internet service provider,简称ISP） 其主要业务是为用户提供因特网的接入服务，又称因特网 接入服务商。如中国电信、中国联通等。 应用服务提供者（application service provider,简称ASP） 其主要业务是为用户提供软件租赁服务，并负责软件的管 理和维护，又称应用服务提供商。 因特网内容提供者（ Internet Content provider,简称ICP） 其主要是在因特网上以网站的形式提供内容及信息。如新 浪、搜狐等。
•光纤接入
其利用数字宽带技术，将千兆光纤直接接到小区或大楼的中心交 换机，中心交换机和楼道交换机以百兆光纤或双绞线相连，再通过 双绞线连接到各个用户。
计算机接入因特网的几种方式
计算机接入因特网的几种方式常见的因特网接入方式主要有：拨号接入方式，专线接入方式、无线接入方式和局域网接入方式。
1、拨号接入方式（1）普通MODEM拨号接入方式。
只要你有电话线，就可以上网，安装简单。
拨号上网时，MODEM通过拨打ISP提供的接入电话号（如96169,95578等）实现接入。
缺点：一是其传输速率低（56kbps），这个是理论上的，而实际的连接速率至多达到45-52kbps，上传文件只能达到33.6kbps。
二是对通信线路质量要求很高，任何线路干扰都会使速率马上降到33.6kbps以下。
三是无法享受一边上网，一边打电话的乐趣。
（2）ISDN拨号接入方式。
综合业务数字网，能在一根普通的电话线上提供语音、数据、图像等综合业务，它可以供两部终端（例如一台电话、一台传真机）同时使用。
ISDN拨号上网速度很快，它提供两个64kbps的信道用于通信，用户可同时在一条电话线上打电话和上网，或者以最高为128kbps的速率上网，当有电话打入或打出时，可以自动释放一个信道，接通电话。
（3）ADSL虚拟拨号接入方式ADSL（Asymmetrical Digital Subscriber Line，非对称数字用户环路）是一种能够通过普通电话线提供宽带数据业务的技术，它具有下行速率高、频带宽、性能优、安装方便、不需交纳电话费等优点，成为继Modem、ISDN之后的又一种全新的高效接入方式。
ADSL方案的最大特点是不需要改造信号传输线路，完全可以利用普通铜质电话线作为传输介质，配上专用的Modem即可实现数据高速传输。
ADSL支持上行速率640kbps～1Mbps，下行速率1Mbps～8Mbps，其有效的传输距离在3~5公里范围内。
在ADSL接入方案中，每个用户都有单独的一条线路与ADSL局端相连，它的结构可以看作是星形结构，数据传输带宽是由每一个用户独享的。
2、专线接入方式（1）Cable MODEM接入方式Cable-MODEM（线缆调制解调器）是利用现成的有线电视（CATV）网进行数据传输，已是比较成熟的一种技术。
接入Internet和局域网
9.2.2 ADSL的安装和设置
9.2 通过ADSL拨号接入Internet
Windows XP集成了PPPOE协议支持，ADSL用户不需要安 装任何其他PPPOE拨号软件，直接使用Windows XP 的连接向导就 可以建立ADSL虚拟拨号连接。 第一步 选择“开始”→“控制面板”→“网络连接”→“创 建一个新连接”命令，打开“新建连接向导”对话框，如下图（左） 所示。 第二步 单击“下一步”按钮，然后选中“连接到Internet”单 选按钮，如下图（中）所示。 第三步 再单击“下一步”按钮，在这里选中“手动设置我的 连接”单选按钮，如下图（右）所示。
9.2.3 Windows XP下ADSL的设置
9.2 通过ADSL拨号接入Internet
安装完成后，还要将该连接作为局域网中的共享Internet连 接，这样局域网中的其他计算机就能通过该连接上网。操作步骤如下： 第一步 右击桌面上建立的ADSL连接图标，选择快捷菜单中的 “属性”命令，打开“ADSL 属性”对话框，如下图（左）所示。 第二步 选择“高级”选项卡，然后选中“允许其他网络用户 通过此计算机的Internet连接来连接（N）”复选框，如下图（中） 所示。 第三步 单击“确定”按钮，关闭该对话框，并且自动设置与 其他计算机连接或与Hub连接的网卡的IP地址为192.168.0.1，这样 当该计算机拨号上网后，其他计算机就能通过该计算机连接到 Internet。 第四步 双击桌面上的ADSL连接图标，就打开“连接ADSL”对 话框，如下图（右）所示。
9.1.1 Internet接入概述
9.1 接入Internet的方式
6. 无线接入 由于铺设光纤的费用很高，对于需要宽带接入的用户，一 些城市提供无线接入。用户通过高频天线和ISP连接，距离在 10km左右，带宽为2～11Mbit/s，费用低廉，但是受地形和 距离的限制，适合城市里距离ISP不远的用户。 7. Cable Modem接入 目前，我国有线电视网遍布全国，很多城市提供Cable Modem接入Internet方式，速率可以达到10Mbit/s以上，但 是Cable Modem的工作方式是共享带宽的，所以有可能在某 个时间段出现速率下网
运营商互联网专线接入方案
运营商互联网专线接入方案随着数字化时代的到来，互联网的应用已经渗透到人们生活的方方面面，无论是家庭用户还是企业客户都离不开互联网。
而对于企业客户来说，互联网的稳定性、安全性和带宽需求更是至关重要。
因此，对于运营商来说，提供高质量的互联网专线接入服务迫在眉睫。
本文将讨论运营商互联网专线接入方案。
一、互联网专线接入的基本概念互联网专线接入是指运营商以固定线路连接企业客户的局域网（LAN）和互联网的服务。
它是一种专门为企业用户提供的、带宽高、稳定性好的互联网接入服务。
与普通宽带接入相比，互联网专线接入更加稳定、可靠且安全。
互联网专线接入通常采用光纤、以太网、ATM等技术，可以提供从2M到数G不等的带宽，满足企业对带宽需求的不同程度。
同时，互联网专线接入还提供了一系列增值服务，如网络安全、质量监测、专线直连等，可以进一步满足企业用户对网络的需求。
二、互联网专线接入的优势1. 稳定性好由于采用了专用的传输线路，并且多数情况下都是对称带宽，因此互联网专线接入的稳定性要远远高于普通宽带接入。
对于企业来说，稳定的网络是保障业务正常运行的基础条件。
2. 带宽大互联网专线接入可以提供从2M到数G不等的带宽，满足企业用户对大带宽的需求。
尤其对于大型企业来说，对带宽的需求往往是非常大的，如果采用普通宽带接入可能难以满足。
3. 安全性高互联网专线接入通常提供了一系列的安全性服务，如防火墙、虚拟专用网（VPN）、DDoS 防护等，可以有效避免网络攻击和数据泄露，保障企业数据的安全。
4. 服务质量高互联网专线接入还可以提供一系列的增值服务，如质量监测、专线直连等，可以进一步提高服务的质量。
如专线直连可以避免因为网络中转而导致的延迟和不稳定性。
5. 支持异地接入对于跨地域的企业来说，可以通过互联网专线接入实现异地网络互联，实现企业内网统一管理，提高网络通信效率。
三、互联网专线接入的实施方案1. 网络设计方案在实施互联网专线接入之前，首先需要进行网络设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对于中国移动的集团大客户接入而言，目前最普通采用的方式为MSTP+光猫/协转等设备，实现基站至客户端2M 电路的延伸。
本文根据客户不同的接口需求，给出专线电路的不同解决方案。
场景一：当用户只需要E1接口时，主要有以下2种解决方案：
PDH
PDH
光缆/尾纤
2M
线
E1OM 光猫
E1OM 光猫
光缆/尾纤
2M 线
方案一：
方案二：
客户侧
基站侧
替换
根据上图我们可以看到，方案一采用PDH 来传送客户侧信号，而方案二采用的是E1光猫。
两个方案的差别比较如下表：
场景二：当用户只需要V35接口时，主要有以下3种解决方案：
PDH PDH
光缆/尾纤
2M
线
V35E1协议转换器
E1OM 光猫
光缆/尾纤
2M 线
协议转换器
E1OM 光猫
光缆/尾纤
基站端
客户端V35OM 光猫
方案一：
方案二：
方案三：
合并
在该场景中，方案一与方案二的区别与上一个场景相同，而方案三则是将协议转换器与光猫集成为V35OM ，如此客户侧设备接收到基站侧光信号后可直接出V35接口，减少了设备数量。
三个方案详细比较如下：
场景三：当用户只需要FE 接口时，主要有以下5种解决方案：
E1OM 光猫
光缆2M
线
以太网线E1TX 协议转换器
方案二：
方案三：
E1OM 光猫
方案四：
E1FX 光猫
方案五：
PDH
光缆2M 线
以太网线E1TX 协议转换器
方案一：
TXOM 2M E1TX 协议转换器
光纤收发器
替换
合并
光纤收发器
基站端
客户端
方案六：
光纤收发器
以上六种方案的主要差别在于，前三种方案是在客户端进行2M-FE 的协议转换；方案四、五则在基站侧就进行了协议转换；方案六则是将基站MSTP 上的FE 信号进行延伸。
各方案设备方面的异同图中已说明，方案细节比较如下：
因此在用户只需要FE接口时，推荐采用方案五、方案六。
场景四：当用户需要2M 、FE 多种接口时，可有以下2种解决方案：
客户端多业务光猫
基站端台式多业务光猫
光缆/尾纤
2M 线
以太网线
V35
数据线
客户端多业务光猫
基站端卡式多业务光猫(设备增加网管板卡)
光缆/尾纤
2M 线以太网线
V35数据线
方案一：客户端不可网管,基站端使用台式设备
方案二：客户端可网管,基站端使用卡式设备,增加网管板卡
客户端
方案一将台式多业务光猫放置于基站侧，由于台式多业务光猫上不带网管子卡，则仅能实现基站侧光猫的网管；而方案二在基站侧放置卡式多业务光猫，因此客户端设备网管信号可以带内方式传送至基站端，由基站侧卡式多业务光猫上配置的网管卡搜集其机框内各板卡的网管信息，而后以带外方式传送至核心机房。
实例：福建邮政专线本地网电路解决方案
本方案主要解决本地网内各邮政网点到本地邮政市级节点的汇聚型电路传送；而本地网点主要分为两种接口形式，一种为2M 或V35接口，另一种为FE 接口。
本文对两种不同的接口形式，相对应得给出不同的接入解决方案。
对于接入网点的用户侧端口为2M 或V35接口的情况采用如下方案解决： 在客户侧（各邮政网点）路由器采用2M 接口（或V35转2M 后）上联至该邮
政网点新增的MSTP设备，通过移动城域传送网的汇聚层、核心层电路整合转接后到达市邮政，市邮政新增的两套SDH汇聚设备分别提供一个155M CPOS 接口，与市邮政路由器相联。
该方案与现有邮政使用的电信网络结构类似，投资成本较少，各传输设备都可网管，维护方便，数据配置简易。
网络拓扑如下：
对于接入网点的用户侧端口为FE接口的情况采用如下方案解决：
方案一：在客户侧（邮政网点）路由器采用FE接口上联至该网点新增的MSTP 设备，通过移动城域传送网的汇聚层、核心层电路整合转接后到达市邮政，由市邮政新增的两套SDH汇聚设备EFS以太网接口板下各邮政网点业务后，经由市邮政新增二层交换机（移动提供）汇聚后，最终与市邮政信息中心路由器提供的FE接口相联。
网络拓扑如下：
方案二：在客户侧（各邮政网点）路由器采用FE接口，可以在客户侧新增一套光纤收发器，接入邮政业务并以以太网光信号方式将信号送达基站，基站侧采用E1FX光猫将以太网光信号转换为2M电信号，接入到移动的MSTP传输网络，实现业务的接入；此外，在邮政中心机房放置汇聚型协议转换器提供CPOS 155M 光口与现有的SDH汇聚设备对接，汇聚每个网点的2M带宽业务，最终由该汇聚型协议转换器出一个FE接口，与省邮政路由器相联。
该方案在中心汇聚节点使用协转，组网方式是一种二层的组网方式，汇聚型协转把通过CPOS划分的2M透传到上联的以太接口上面，对业务的数据报文不做控制，属于传输设备，在实现的功能和方案一等价。
该方案优点在于，利用现有分布在全市的基站的SDH网络，通过2M方式接入邮政网点的业务，无需在邮政营业厅再放置SDH传输设备，就可以实现移动基站到邮政网点的光纤业务直连。
整个方案的接入成本较低，整个方案对于邮政网点业务，都是采用单一的2M通道来实现点对点传输，对于邮政网点的业务传输提供独立通道，安全性高。
网络拓扑如下：。
