电刷类别和型号
工业及牵引电机用碳刷性能简介
名称：进口碳刷详细内容一、含金属的石墨电刷牌号用途电刷牌号类别各国可互换牌号主要技术性能参数产地牌号 电阻系数μΩ,Μ 比重g/cm3 电流密度A/Cm3线速度Μ/S适用:钢铁、冶金、水泥、电业、线缆、纸业行业的低压、交直流电机集电环(滑环)。
含铜量48%-50%德国 RC53 1.3 3.212 35英国CM9 32.811 35日本 M5502.5 2.96 15 35法国CG651 1.4 2.913 35含铜量65%-70% 德国 RC73 0.2 4.215 30英国CM5H 0.35 3.914 30英国CM5B0.9 3.514 30法国 CG6650.3 4.05 18 30日本 M-2 0.5 4.4 20 30适用:低电压、大电流、接地装置、电镀、电线电缆、制版、铜箔等行业的流水线。
含铜量80%-90% 德国RC87 0.1 5.2 20 25英国CMIS0.32 5.5 23 30法国OMC0.06 5.98 28 20名称：汽车电刷详细内容电机用电刷性能介绍型号电阻率uΩ.m 肖氏硬度e体积密度g/cm3抗折强度Mpa接触压降V摩擦系数≤额定电流密度A/cm2允许圆周速度m/s主要用途N48 71 59 1.58 13.8 2.50 0.19 15.5 51换向良好,适用于电流密度9.5A/cm2条件下运行N6000 60 66 1.55 13.8 2.40 0.19 15.5 41 广泛应用于低负载和干燥或湿度变化大的环境下成膜性好,适用寿命长CE50 46 64 1.66 25 2.50 0.20 15.5 51基本材料CA35,经浸渍处理,可用于牵引电机CN16 54 63 1.65 17 2.70 0.20 15.5 51该材料经浸渍处理,具有良好的换向性能和较好的使用寿命CE7DE7 55 92 1.80 35 2.50 0.15 15.5 51使用于机车牵引电机和矿用牵引电机T900 51 72 1.68 31 1.70 0.22 12.5 41特别适用于低湿度和高温条件下的牵引电机G159W 30 50 1.60 30 3.00 0.15 12 51 适用于电压调整器ME778 55 70 1.83 17.5 2.30 0.14 15 51换向性能好,广泛应用于电力机车和轻轨牵引电机[关闭窗口名称：铜石墨电刷详细内容电机用电刷性能介绍型号电阻率uΩ.m 肖氏硬度e体积密度g/cm3抗折强度Mpa接触压降V摩擦系数≤额定电流密度A/cm2允许圆周速度m/s主要用途CM1S 0.32 9 5.5 68 0.24 0.11 23 30金属含量高,适用于接地装置和电锁生产线CM3H 0.20 10 4.30 27 0.52 0.10 16 25适用于集电环电机,也用于12V以下直流电机CM5H 0.35 15 3.90 23 0.86 0.09 14 30适用于40V以下直流电机和交流电机集电环CM5B 0.90 20 3.50 33 1.00 0.09 14 30 类似于CM5H,换向性能好,使用于40V以下直流电机和交流电机集电环CM9 3.00 25 2.80 29 1.16 0.11 11 35 适用于60V以下直流电机,电动机忽然交流电机集电环SM3 2.05 29 2.50 16.5 0.90 0.15 15 20银石墨电刷,适用于测速电机和微型电机名称：电动工具电刷详细内容工业级电动工具用碳刷性能型号电阻率uΩ.m 肖氏硬度e体积密度g/cm3抗折强度Mpa接触压降V摩擦系数≤额定电流密度A/cm2允许圆周速度m/s主要用途PM803CJ 838 35 1.443 13.5 VH H 8 23120V串激电机,各类电动工具,IM629 1500 27 1.43 15.0 VH VL 10 25240V1000W以下吸尘器H836(GC) 53 - 1.57 20.0 M VL 12 40120V电动工具,家用厨房电机H836(GT) 370 19.5 1.55 5.7 M VL 12 40120V电动工具,家用厨房电机CN16 62 69 1.60 - M VL 15 40 120V电动工具,切割机PM805 940 23 1.90 / VH L 10 45120V以下消费类电机/电动工具PM818 254 41 1.60 24.0 VH H 8.5 23120V各种功率电动工具,厨房电器PM825 889 41 1.60 24.5 VH L 8.5 45 120V以下电动工具PM829 508 40 1.66 14.0 VH L 8.5 23120V以下磨光机,动力制动机EG845 40 55 1.6 / M VL 15 40 切割机等小功率电动工IM624(GT) 1800 21 1.75 10.5 H VL 10 25240V以下电动工具.600以下吸尘器IM824 953 27 1.48 17.6 VH VL 12 25110-240V.1000W以下电动工具和吸尘器IM834 508 25 1.70 24.3 H VL 15 25120V1000W以上吸尘器IM839 1778 24 1.41 14.6 VH VL 12 50240V1500W以上吸尘器H805 165 30 1.65 26 M VL 12 40110V电动工具.24V以下DC电动工具H100(GC) 23 30 1.7 22.5 M VL 12 40120V电动工具.搅拌机.修枝机.割草机名称：工业用电刷详细内容工业及牵引电机用碳刷性能简介型号电阻率uΩ.m 肖氏硬度e体积密度g/cm3抗折强度Mpa接触压降V摩擦系数≤额定电流密度A/cm2允许圆周速度m/s主要用途EGOR 12 36 1.55 21 1.94 0.09 10 50适用于一般直流电机和铜质滑环CX25EG19 22 32 1.45 9 2.40 0.18 10 41良好的城膜性及换向性能,适用与扎钢电机。
碳刷规格型号
碳刷规格型号我国电刷有以下几类：1、天然石墨电刷：S3、S4、S5、S6B、S6M、S7、S26、S201、251、S253、S255、S270等；2、电化石墨电刷：D104、D172、D172N/M、D202、D213、D214、D215、D252、D280、D308、D308L、D309、D374、D374B、D374D、D374N、D374F、D374S、D374L、D376、D376N、D376Y、D464F、D479等；3、金属石墨电刷：J101、J102、J103、J105、J113、J151、J164、J201、J203、J204、J205、J206、J213、J220、J252、J260、J265等。
注：1、S代表天然石墨电刷，S后的数字为顺序号；2、D代表电化石墨电刷，D后的第一位数字表示：1- 代表石墨基（即原材料以石墨为基础）；2- 代表焦炭基（即原材料以焦炭为基础）；3- 代表炭黑基（即原材料以炭黑为基础）；4- 代表木炭基（即原材料以木炭为基础）；其余数字为顺序号。
3、J代表金属石墨电刷，J后第一位数字表示：1- 代表无粘结剂电刷；2- 代表有粘结剂电刷。
其余数字为顺序号。
4、字尾M、NM、L、N、F、S、Y分别表示刷体浸渍的不同有机物。
（有关碳刷的更多问题加入到我QQ群34248429分享）参考资料：QQ群34248429碳刷J201 16*30*40碳刷D252 12*32*60碳刷 4B2028碳刷 D252 25*25*50碳刷 J206 25*40*60碳刷 J102 4.15*4.15*8碳刷 J113 16*42*50碳刷D252 3*9*9碳刷 D202 16*40*60刷盒 4B2040碳刷 D374 10*12.5*30碳刷 D202 10*10*27碳刷 J102 4.15*4.15*12.5碳刷J102 8*25*25碳刷 J201 16*44*50碳刷 J201 12.5*32*40碳刷 4B5604碳刷D104 16*25*35碳刷 D308 10*14*19碳刷 D252 32*50*65碳刷 J201 8.6*13*32碳刷 D308 16*25*40碳刷 D252 6.5*12.5*40碳刷 D104 16*25*32碳刷 J204 4*6*25碳刷 D308L 12.7*31.75*46 碳刷 D308 25*32*50 恒压刷握4B2847碳刷 D252 5*16*20碳刷 D252 8*5*25碳刷 J203 6.5*12.5*16.5 碳刷D252 25*35*40 碳刷 D374 8*18*32碳刷25*32 4B2129碳刷 D252 28*30*60碳刷 J113 24*30*47碳刷4B5607碳刷 D252 6.5*20*50碳刷 J204 4*5*12.5碳刷 D252 25*35*50碳刷 J164 12.5*25*25碳刷D308 6*10*23碳刷2-10*32 4B5642碳刷 J204 7*5*24碳刷 D214 14*20*32碳刷 J201 10*10*25碳刷 J204 5.2*4.2*14碳刷 J164 20*35*32碳刷D104 7*12*30碳刷 J204 16*32*50碳刷 J204 10*25*32碳刷 D361 12.5*20*40碳刷 D252 4*4.5*15碳刷 D361 25*20*50碳刷 J204 4*6*16碳刷D374 2(12.5*40)*50 碳刷D308 4.3*6.5*13.5 碳刷J113 35*50*45碳刷 D104 6*10*30碳刷J205 10*20*25碳刷 D214 10*32*50碳刷 J102 20*45*50碳刷 D104 12.5*10*25弹簧夹 4B2023碳刷 D252 22*30*60碳刷D374 8*25*40碳刷 J113 16*40*50碳刷 J201 10*32*40碳刷 D252 32*60*50碳刷J201 8*20*40碳刷 J201 8*16*25碳刷 J201 14*20*30碳刷 D464F 10*32*60碳刷 J102 8*25*20碳刷 J201 12*15*25碳刷 D308 7*10*25碳刷J206 5.6*12.1*16 碳刷 D308 5*5*20 碳刷 D214 16*40*60碳刷 J203 10*15*90碳刷 D214 16*32*55碳刷 TJ25 5*10*20碳刷 J164 12.5*16*50 碳刷 J205 8*16*32 碳刷D104 20*12.5*32 碳刷 D252 25*30*50 碳刷 D308 8*12.3*20碳刷 D308L 13*13*40碳刷 D104 20*40*60碳刷 D252 7*8*18碳刷 J113 15*28*40碳刷D252 32*60*65碳刷 D252 32*60*60碳刷 D252 8*5*12.5碳刷 J204 5.1*5.6*16 碳刷 J201 20*32*60 碳刷 J204 8*12.5*32碳刷J164 12.5*14*32 恒压刷握 4B2064 碳刷 J201 11*42*65碳刷20*32 4B2035碳刷 J201 32*40*50碳刷 J164 6*25*40碳刷 J204 4*5.5*9碳刷 J201 6*6*23碳刷 J204 25*25*50碳刷 D252 10*25*40碳刷 D308 2.9*2.9*8碳刷 D252 21*49*50碳刷 J164 8*12*25碳刷D308 5*16*24碳刷 D308 9*12.5*36碳刷 D252 2.9*2.9*8碳刷 D252 25*30*35碳刷 J201 8.5*19*30碳刷 D104 10*30*40碳刷D252 20*32*50弹簧夹 4B2030碳刷 D104 10*16*25碳刷 J113 16*45*50碳刷 D252 6.5*6.5*20碳刷 J204 5.2*4.2*20碳刷 D252 28*53*65碳刷D374 20*32*60碳刷 J204 4*5*10碳刷 D214 12.5*32*50碳刷J220 8*22*21碳刷 D252 23*53*60碳刷 D374L 4*8*17碳刷J204 25*63*40碳刷 D172 25.4*38.1*102 碳刷 D104 5*5*16 碳刷 D374 7*15*25恒压刷握4B2874碳刷 J164 12.5*25*32碳刷 D308L 13*36*55碳刷 J201 13.5*61.5*55 碳刷 S255 10*18*32 碳刷J164 12.5*25*50碳刷 D308 5*6.5*13碳刷 D252 7*20*32碳刷 D308 4*7*12.5碳刷S255 10*20*25碳刷 J113 16*44*60碳刷 J201 16*42*60碳刷D308 4*4*16碳刷 J204 6.5*15*25碳刷25*32 4B2133碳刷 D252 7*11*18.5恒压刷握 4B2050碳刷 D308 3*3*10碳刷D308L 5*10*18碳刷 D252 23*43*60碳刷 4B5630碳刷 D308 4*5*12.5刷盒4B1984碳刷 J204 22*32*50碳刷 D252 6.5*12.5*25 碳刷16*32 4B5609碳刷D252 6.5*10*32 碳刷 J164 8*10*25碳刷 J113 12*30*60碳刷 D374 10*32*50碳刷J113 12*32*32碳刷 D104 16*32*60碳刷 J204 25*32*60碳刷 D308 5*15*17弹簧夹 4B2045碳刷 J201 10*12.5*20 碳刷4B1987恒压刷握 4B2062碳刷 J201 13*30*50碳刷 4B5627碳刷J201 12.5*60*80 碳刷J201 13.5*61.5*65 碳刷2-10*32 4B5639碳刷 D104 16*32*50碳刷20*32 4B2034碳刷 J201 16*35*50碳刷 J102 20*40*50碳刷 J201 15.5*64*70 碳刷J204 5*10*50碳刷25*32 4B2131碳刷 D252 16*64*64碳刷 J203 8*9*25碳刷 J201 18*35*60碳刷2-10*32 4B5643碳刷 J201 5*8*16碳刷 D104 16*25*40碳刷 J113 16*40*60碳刷D104 12.5*10*32 碳刷D308 3.5*3.9*12.5 碳刷D214 15.8*22*38 碳刷 D104 32*32*60碳刷D104 7*20*35恒压刷握 4B2039碳刷 D104 16*32*40碳刷 J201 16*36*50碳刷D308L 4.5*10*18 碳刷 D104 14*20*32碳刷D104 12.5*32*50 碳刷2-12.5*32 4B5647 碳刷J113 12*32*45碳刷J113 13*20*30碳刷 D214 5.5*6*16碳刷 J204 10*12.5*32 恒压刷握 4B2021碳刷D308 3*15*32碳刷 J201 9*26*25碳刷 J201 8*25*32碳刷 TJ21 2*8*10碳刷J201 12.5*10*32碳刷 D252 7*12*25碳刷 J201 18*50*90碳刷J204 5.1*7.1*12.5 碳刷J164 12.5*12.5*25 碳刷D308 12.5*25*40碳刷 D308 4*8*20碳刷 D252 28*43*50碳刷 D374 20*40*50碳刷J101 8*10*32碳刷 D172 25*20*50碳刷 J201 15*25*40碳刷 D214 6.5*8*20碳刷 J201 16*30*60碳刷J201 10*30*35碳刷 J204 5*12.5*20碳刷 J204 5*30*35碳刷 D308L 4*8*17碳刷J204 5.1*7.1*20 碳刷 J201 5*8*16.5碳刷 J201 15*25*60碳刷J201 16*60*70碳刷 D214 4*4*24碳刷 J201 8.6*13*25碳刷J164 12.5*30*32碳刷 4B1973碳刷 J203 8*7*20碳刷 D104 5*10*18碳刷 D214 10*40*50碳刷 D252 2.5*3*6.5碳刷D374 8*20*25碳刷 J204 12.5*12.5*35 碳刷 D214 16*20*32 碳刷 D252 30*30*40碳刷 D252 6*20*17碳刷 J204 5.6*10.1*32碳刷D172 20*32*40刷盒 4B2065碳刷 D308 6.5*10*20碳刷 D252 16*32*60碳刷 D308 6.5*8*20碳刷D252 2(12.5*40)*50 碳刷 D104 5*10*16 碳刷 D252 23*40*55碳刷 D252 12*32*55碳刷 D252 21*49*60碳刷J204 5*6.5*12.5碳刷 4B5626碳刷 D214 15*30*50碳刷 D104 12.5*25*50碳刷2-10*32 4B5641碳刷 D104 8*10*20 碳刷J201 φ3.5*13碳刷 D172 16*16*32 碳刷 J201 15.5*64*65 恒压刷握4B2066碳刷 J201 16*34*50 碳刷 J203 8*10*32 碳刷 J204 6.5*15*32 碳刷 J201 16*32*60。
电刷类别和型号1
0.2 0.2 0.25 0.2 0.2 0.15 0.25 0.8 0.8 0.4 0.4 0.8 0.8 0.6 0.6 0.7 0.18 0.15 0.3 0.5 0.3 0.4 0.2 0.15
12 12 12 12 12 10 12 20 20 20 20 20 20 20 25 20 15 12 15 15 15 15 12 8
2.8 2.8 2.9 2.9 2.9 2.5 2 ≤0.5 0.25 0.5 0.5 0.25 ≤0.4 ≤0.5 0.3 0.3 1.5 1.8 1.1 ≤2 1.5 0.7 1.4 3.7
35 35 35 35 35 25 25 / 40 40 40 40 / / 40 40 45 35 45 / 35 45 35 30
推荐工作条件 电刷单位压力 (Pa) 19600～24500 14700～19600 14700～19600 14700～19600 14700～19600 14700～19600 19600～24500 19600～39200 19600～39200 19600～24500 14700～24500 19600～39200 19600～39200 19600～39200 19600～39200 19600～39200 19600～39200 19600～39200 19600～39200 19600～39200 19600～39200
30 30 40 40 40 40 25 25 25 25 30 25 30 30 30 30 30 30 30 30 30
2.1 1.8 2.4 2.3 2.7 2.1 2.5 2.6 2.4 2.8 2.5 2.5 2.6 3 2.9 2.5 2.7 2.8 2.6 2.7 2.9
25 70 40 40 70 70 45 40 45 40 12 60 40 40 40 50 50 50 50 50 50
电刷种类以及部分参数
型号
电阻率μΩm
洛氏硬度
体积密度
短路换向器试验
推荐工作条件
基本值
载荷V
g/cm3
一般电刷的接触电压降
V
50小时磨损≤㎜
磨损系数≤
电流密度A/cm2
允许圈转速度m/s
使用单位压力
Pa
天然石墨类
S3
13
77
600
1.70
2.1
0.20
0.25
11
0.25
12
50
D364N
62
1.57
0.20
0.20
60
D374D
45
70
1000
1.56
2.6
0.25
50
D374DL
90
1.69
3.4
0.15
D464F
40
100
200
1.25
2.5
10
40
D467
24
87
400
1.50
2.0
0.25
12
型号
电阻率
洛氏硬度
体积密度
短路换向器试验
推荐工作条件
Type
0.35
20000
TJ22
5－21
147－324
19.2－21.6
15－25
39.0
1.7－2.6
－
0.30
0.15
TJ23
2.5－21
1.4－2.4
TJQ6
0.3－1.9
147－353
15
15
19.6-24.5
碳刷型号资料
碳刷型号碳刷是电动机中不可或缺的部件，具有重要的导电和传递能量的功能。
碳刷型号的选择对于电动机的运行稳定性和寿命有着重要的影响。
本文将介绍几种常见的碳刷型号及其特点，以帮助读者更好地了解碳刷的选择和应用。
通用型碳刷通用型碳刷是一种较为常见的碳刷型号，适用于各类电动机的通用场合。
这种碳刷具有较好的导电性和磨损性能，价格适中，适用范围广泛。
通用型碳刷一般适用于一般功率的电动机，使用寿命较长，是许多电动机制造商的首选。
高温型碳刷高温型碳刷适用于高温环境下的电动机，具有较好的耐磨性和高温稳定性。
这种碳刷通常采用特殊的配方和加工工艺，能够在高温环境下保持良好的导电性能，延长电动机的使用寿命。
高温型碳刷广泛应用于炼油、冶金等行业的高温电动机。
高速型碳刷高速型碳刷适用于高速旋转的电动机，具有较好的动态平衡性和磨损性能。
这种碳刷在设计和材料选择上更加注重稳定性和耐磨性，能够有效减少高速旋转时的碳刷磨损和噪音。
高速型碳刷广泛应用于风力发电机、电动汽车等高速电动机领域。
大功率型碳刷大功率型碳刷适用于大功率电动机，具有较好的导电性能和导热性能。
这种碳刷通常采用高纯度的碳素材料制成，能够在高功率下保持稳定的电气性能，适用于需要大电流输出的电动机。
大功率型碳刷广泛应用于电力、钢铁等行业的大功率电动机。
综述不同型号的碳刷适用于不同类型的电动机，选择适合的碳刷型号能够提高电动机的稳定性和寿命，降低维护成本。
在选择碳刷型号时，应根据电动机的特点和工作环境综合考虑碳刷的导电性能、磨损性能、耐磨性能等因素，选择最适合的碳刷型号，以确保电动机的正常运行和长久使用。
以上便是关于碳刷型号的介绍，希望能够对读者有所帮助。
电刷的类别、型号、特征及应用范围
标准化电力工程施工工艺电气专业
电刷的类别、型号、特征及应用范围
电机电刷按其材料和制作工艺不同可分为三个类别；
1.石磨类电刷（S型）
这种石磨类电刷以天然石墨为主要材料，采用沥青或树脂作粘结剂，经烘焙
或在约1000℃高温烧结而成。
这类电刷具有良好的润滑性能和集流性能，用于运行平稳的中小型直流电机
的高速汽轮发电机集电环。
2.电化石墨类电刷（D1、D2和D3型）
此类电刷由碳黑、焦碳和石墨等碳素粉末材料组成，经约2500℃高温处理转
化为人造石墨。
D1为石墨基电化石墨；D2为焦炭基电化是石墨；D3为碳黑基电
化石墨。
这类电刷具有优异的换向性能和自润滑性，广泛用于各类交直流电机。
具有
使用寿命长，对换向器磨损小等优点。
3.金属石墨类电刷（J1、J2和J3型）
此类系以电解铜料和石墨为主要材料，按使用需要也可采用银粉、铅粉等其
他金属粉末。
J1为不含粘结剂的铜石墨电刷；J2为含粘结剂的铜石墨电刷；J3
为银石墨电刷。
这类电刷既有石墨的润滑特性又有金属的高导电性，因此，适用于高负荷和
换向要求不高的低电压电机。
其线速度一般不超过30米/秒。
电刷的类别型号特征和主要应用范围
电刷的类别型号特征和主要应用范围电刷是一种利用电刷与旋转的电机之间的接触摩擦产生电流的装置。
根据其用途和特点的不同，电刷可以分为多个类别和型号，并且被广泛应用于许多不同的领域。
一、类别：1.旋转电刷：旋转电刷是最常见的电刷类型，它的主要特点是旋转的电机与固定的电刷之间有接触摩擦，产生电流。
2.滑动电刷：滑动电刷是一种类似于旋转电刷的电刷类型，但是它主要是通过滑动而不是旋转来实现接触摩擦，产生电流。
3.换向电刷：换向电刷主要用于交流电机中，它的主要作用是实现电流的换向，将电流导入正确的线圈以产生正常的旋转。
4.接触电刷：接触电刷主要用于传输信号和数据，它的特点是接触面积较小，摩擦较轻，可以有效地传输信号而不产生过多的电流。
二、型号：1.电机用电刷：根据电机的不同类型和规格，电机用电刷有不同的型号和尺寸，常见的有碳刷、聚酯刷等。
2.发电机用电刷：发电机用电刷主要用于产生直流电，常见的型号有石墨电刷、钨电刷等。
3.电动工具用电刷：电动工具用电刷主要用于电动工具的电机中，以提供动力，常见型号有碳刷、铜箔电刷等。
4.滑动电刷：滑动电刷分为线圈式滑动电刷和刷电机滑动电刷两种型号，分别用于电动机和滑移环境。
三、特征：1.导电性好：电刷由导电材料制成，如碳、铜、银等，具有良好的导电性能，能够有效地传导电流。
2.耐磨性强：由于电刷常常与旋转的电机或滑动的设备接触摩擦，所以具有较强的耐磨性，能够长时间使用而不损坏。
3.热稳定性好：电刷能够快速散热，具有较好的热稳定性，不易因长时间使用而损坏。
4.寿命较长：由于电刷具有较好的导电性和耐磨性，所以能够长时间使用而不损坏，寿命较长。
四、主要应用范围：1.电动工具：电动工具中的电机常使用电刷作为关键部件，如电钻、电锯、电动摩托车等。
2.汽车和摩托车：汽车和摩托车中的发电机和起动机常使用电刷，如发电机的碳刷。
3.电动车和电动自行车：电动车和电动自行车中的电机使用电刷作为电源装置。
碳刷规格型号
我国电刷有以下几类：1、天然石墨电刷：S3、S4、S5、S6B、S6M、S7、S26、S201、251、S253、S255、S270等；2、电化石墨电刷：D104、D172、D172N/M、D202、D213、D214、D215、D252、D280、D308、D308L、D309、D374、D374B、D374D、D374N、D374F、D374S、D374L、D376、D376N、D376Y、D464F、D479等；3、金属石墨电刷：J101、J102、J103、J105、J113、J151、J164、J201、J203、J204、J205、J206、J213、J220、J252、J260、J265等。
注：1、S代表天然石墨电刷，S后的数字为顺序号；2、D代表电化石墨电刷，D后的第一位数字表示：1- 代表石墨基（即原材料以石墨为基础）；2- 代表焦炭基（即原材料以焦炭为基础）；3- 代表炭黑基（即原材料以炭黑为基础）；4- 代表木炭基（即原材料以木炭为基础）；其余数字为顺序号。
3、J代表金属石墨电刷，J后第一位数字表示：1- 代表无粘结剂电刷；2- 代表有粘结剂电刷。
其余数字为顺序号。
4、字尾M、NM、L、N、F、S、Y分别表示刷体浸渍的不同有机物。
（有关碳刷的更多问题加入到我QQ群分享）参考资料：QQ群碳刷J201 16*30*40碳刷D252 12*32*60碳刷J102 8*12.5*32碳刷 4B2028碳刷 D252 25*25*50碳刷 J206 25*40*60碳刷 J102 4.15*4.15*8碳刷 J113 16*42*50碳刷D252 3*9*9碳刷 D202 16*40*60刷盒 4B2040碳刷 D374 10*12.5*30碳刷 D202 10*10*27碳刷 J102 4.15*4.15*12.5碳刷J102 8*25*25碳刷 J201 16*44*50碳刷 J201 12.5*32*40碳刷 4B5604碳刷D104 16*25*35碳刷 D308 10*14*19碳刷 D252 32*50*65碳刷 J201 8.6*13*32碳刷 D308 16*25*40碳刷 D104 16*25*32碳刷 J204 4*6*25碳刷 D308L 12.7*31.75*46 碳刷 D308 25*32*50恒压刷握4B2847碳刷 D252 5*16*20碳刷 D252 8*5*25碳刷 J203 6.5*12.5*16.5 碳刷D252 25*35*40碳刷 D374 8*18*32碳刷 D104 8*12.5*25碳刷25*32 4B2129碳刷 D252 28*30*60碳刷 J113 24*30*47碳刷4B5607碳刷 D252 6.5*20*50碳刷 J204 4*5*12.5碳刷 D252 25*35*50碳刷 J164 12.5*25*25碳刷D308 6*10*23碳刷2-10*32 4B5642碳刷 J204 7*5*24碳刷 D214 14*20*32碳刷 J201 10*10*25碳刷 J204 5.2*4.2*14碳刷 J164 20*35*32碳刷D104 7*12*30碳刷 J204 16*32*50碳刷 J204 10*25*32碳刷 D361 12.5*20*40碳刷 D252 4*4.5*15碳刷 D361 25*20*50碳刷 J204 4*6*16碳刷D374 2(12.5*40)*50 碳刷 D308 4.3*6.5*13.5 碳刷 J113 35*50*45碳刷 D104 6*10*30碳刷J205 10*20*25碳刷 D214 10*32*50碳刷 J102 20*45*50碳刷 D104 12.5*10*25弹簧夹 4B2023碳刷 D252 22*30*60碳刷 J113 16*40*50碳刷 J201 10*32*40碳刷 D252 32*60*50碳刷J201 8*20*40碳刷 J201 8*16*25碳刷 J201 14*20*30碳刷 D464F 10*32*60碳刷 J102 8*25*20碳刷 J201 12*15*25碳刷 D308 7*10*25碳刷J206 5.6*12.1*16 碳刷 D308 5*5*20碳刷 D214 16*40*60碳刷 J203 10*15*90碳刷 D214 16*32*55碳刷 TJ25 5*10*20碳刷 J164 12.5*16*50 碳刷 J205 8*16*32碳刷D104 20*12.5*32 碳刷 D252 25*30*50碳刷 D308 8*12.3*20碳刷 D308L 13*13*40碳刷 D104 20*40*60碳刷 D252 7*8*18碳刷 J113 15*28*40碳刷D252 32*60*65碳刷 D252 32*60*60碳刷 D252 8*5*12.5碳刷 J204 5.1*5.6*16 碳刷 J201 20*32*60碳刷 J204 8*12.5*32碳刷 J204 20*40*40碳刷J164 12.5*14*32 恒压刷握 4B2064碳刷 J201 11*42*65碳刷20*32 4B2035碳刷 J201 32*40*50碳刷 J164 6*25*40碳刷 J204 4*5.5*9碳刷 J201 6*6*23碳刷 J204 25*25*50碳刷J204 32*35*60碳刷 D252 10*25*40碳刷 D252 21*49*50碳刷 J164 8*12*25碳刷D308 5*16*24碳刷 D308 9*12.5*36碳刷 D252 2.9*2.9*8碳刷 D252 25*30*35碳刷 J201 8.5*19*30碳刷 D104 10*30*40碳刷D252 20*32*50弹簧夹 4B2030碳刷 D104 10*16*25碳刷 J113 16*45*50碳刷 D252 6.5*6.5*20碳刷 J204 5.2*4.2*20碳刷 D252 28*53*65碳刷D374 20*32*60碳刷 J204 4*5*10碳刷 D214 12.5*32*50碳刷J220 8*22*21碳刷 J201 18*20*32碳刷 D252 23*53*60碳刷 D374L 4*8*17碳刷J204 25*63*40碳刷 D172 25.4*38.1*102 碳刷 D104 5*5*16碳刷 D374 7*15*25恒压刷握4B2874碳刷 J164 12.5*25*32碳刷 D308L 13*36*55碳刷 J201 13.5*61.5*55 碳刷 S255 10*18*32碳刷J164 12.5*25*50碳刷 D308 5*6.5*13碳刷 D252 7*20*32碳刷 D308 4*7*12.5碳刷S255 10*20*25碳刷 J113 16*44*60碳刷 J201 16*42*60碳刷D308 4*4*16碳刷 J204 6.5*15*25碳刷 D351 8*10*32碳刷25*32 4B2133碳刷 D252 7*11*18.5恒压刷握 4B2050碳刷 D308 3*3*10碳刷D308L 5*10*18碳刷 D252 23*43*60碳刷 4B5630碳刷 D308 4*5*12.5刷盒4B1984碳刷 J204 22*32*50碳刷 D252 6.5*12.5*25 碳刷16*32 4B5609碳刷D252 6.5*10*32 碳刷 J164 8*10*25碳刷 J113 12*30*60碳刷 D374 10*32*50碳刷J113 12*32*32碳刷 D104 16*32*60碳刷 J204 25*32*60碳刷 D308 5*15*17弹簧夹 4B2045碳刷 J201 10*12.5*20 碳刷4B1987恒压刷握 4B2062碳刷 J201 13*30*50碳刷 4B5627碳刷 J201 12.5*60*80 碳刷 J201 13.5*61.5*65 碳刷2-10*32 4B5639碳刷 D104 16*32*50碳刷20*32 4B2034碳刷 J201 16*35*50碳刷 J102 20*40*50碳刷 J201 15.5*64*70 碳刷J204 5*10*50碳刷25*32 4B2131碳刷 D252 16*64*64碳刷 J203 8*9*25碳刷 J201 18*35*60碳刷2-10*32 4B5643碳刷 J201 5*8*16碳刷 D104 16*25*40碳刷 J113 16*40*60碳刷D104 15*25*40碳刷 D104 12.5*10*32 碳刷 D308 3.5*3.9*12.5碳刷 D104 32*32*60碳刷D104 7*20*35恒压刷握 4B2039碳刷 D104 16*32*40碳刷 J201 16*36*50碳刷D308L 4.5*10*18 碳刷 D104 14*20*32碳刷 D104 12.5*32*50 碳刷2-12.5*32 4B5647 碳刷 J113 12*32*45碳刷J113 13*20*30碳刷 D214 5.5*6*16碳刷 J204 10*12.5*32 恒压刷握 4B2021碳刷D308 3*15*32碳刷 J201 9*26*25碳刷 J201 8*25*32碳刷 TJ21 2*8*10碳刷J201 12.5*10*32碳刷 D252 7*12*25碳刷 J201 18*50*90碳刷 J204 5.1*7.1*12.5 碳刷 J164 12.5*12.5*25 碳刷D308 12.5*25*40碳刷 D308 4*8*20碳刷 D252 28*43*50碳刷 D374 20*40*50碳刷J101 8*10*32碳刷 D172 25*20*50碳刷 J201 15*25*40碳刷 D214 6.5*8*20碳刷 J201 16*30*60碳刷J201 10*30*35碳刷 J204 5*12.5*20碳刷 J204 5*30*35碳刷 D308L 4*8*17碳刷J204 5.1*7.1*20 碳刷 J201 5*8*16.5碳刷 J201 15*25*60碳刷J201 16*60*70碳刷 D308 12.5*32*40 碳刷 D214 4*4*24碳刷 J201 8.6*13*25碳刷 4B1973碳刷 J203 8*7*20碳刷 D104 5*10*18碳刷 D214 10*40*50碳刷 D252 2.5*3*6.5碳刷D374 8*20*25碳刷 J204 12.5*12.5*35 碳刷 D214 16*20*32碳刷 D252 30*30*40碳刷 D252 6*20*17碳刷 J204 5.6*10.1*32碳刷D172 20*32*40刷盒 4B2065碳刷 D308 6.5*10*20碳刷 D252 16*32*60碳刷 D308 6.5*8*20碳刷D252 2(12.5*40)*50 碳刷 D104 5*10*16碳刷 D252 23*40*55碳刷 D252 12*32*55碳刷 D252 21*49*60碳刷J204 5*6.5*12.5碳刷 4B5626碳刷 D214 15*30*50碳刷 D104 12.5*25*50碳刷2-10*32 4B5641碳刷 D104 8*10*20碳刷 J201 φ3.5*13碳刷 D172 16*16*32碳刷 J201 15.5*64*65恒压刷握4B2066碳刷 J201 16*34*50碳刷 J203 8*10*32碳刷 J204 6.5*15*32碳刷 J201 16*32*60。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
58 57 60 62 62 40 24 0.06 0.12 0.23 0.23 0.05 0.06 0.13 0.09 0.09 3.5 8.8 0.6 6 4 0.55 6 35
30 30 30 30 30 40 40 50 50 50 50 50 50 50 50 50 60 50 60 60 50 60 50 30
60 50 50 60 50 40 40 20 20 20 20 20 20 20 20 20 25 20 20 35 25 20 20 40
19600～39200 19600～39200 19600～39200 19600～39200 19600～39200 19600～39200 19600～39200 17640～22540 17640～22540 17640～22540 17640～22540 17640～22540 17640～22540 17640～22540 17640～22540 17640～22540 14700～19600 14700～19600 19600～24500 14700～19600 14700～19600 19600～24500 14700～19600 14700～19600
硬度和机械强度较高，润滑性好。换向性 大型轧钢直流电机，矿用直流电机 能好 硬度和机械强度较D214高 硬度和机械强度较高，润滑、换向性能好 硬度中等，换向性能好 质地硬，电阻系数较好，换向性能好 汽车、拖拉机的发电机。具有机械振动的牵引电动机 汽轮发电机的励磁机，换想向困难、电压在200V以上的带有冲击性负荷的直流电机 ， 如牵引电机，轧钢电动机 换向困难、电压为120-440V的直流电机，牵引电机，汽轮发电机的励磁机 换向困难的直流牵引电动机，角速度较高的小型直流电机。以及电机扩大机 电力机车用牵引电机 多孔，电阻系数高，换向性能好 换向困难的高速直流电机、牵引电动机、汽轮发电机的励磁机、轧钢电动机 换向困难的直流电机 低电压、大电流直流发电机，如：电解、电镀、充电用直流发电机，绕线转子异步电 动机的集电环 高含铜量，电阻系数小，允许电流密度大 低电压、大电流直流发电机，汽车、拖拉机有发电机 电压在60V以下的低电压、大电流直流电机，如：汽车发电机，直流电焊机，绕线转子 异步电动机的集电环 电压在40V以下的低电压、大电流直流电机，汽车辅助电动机，绕线转子异步电动机的 中含铜量，电阻系数较高含铜量电刷大， 集电环 允许电流密度较大 电压在60V以下的直流发电机，汽车、拖拉机用直流起动电动机，绕线转子异步电动机 的集电环 电压为25-80V的小型直流电机 低含铜量，与高、中含铜量电刷相比电阻 电压在80V以下的大电流充电发电机，小型牵引电动机，绕线转子异步电动机的集电环 系数较大，允许电流密度较小

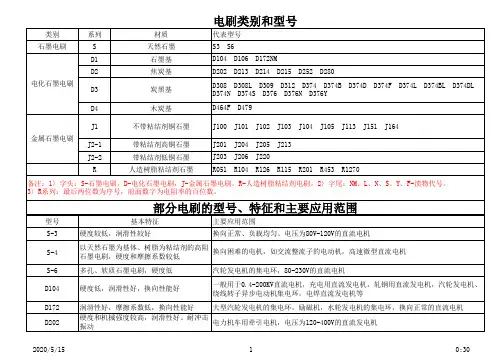

电刷类别和型号
