中空玻璃规范
国际标准
建筑用中空夹胶玻璃
技术条例
正式出版
建筑标准化、技术规定标准和认证的国家间的科学-技术委员会
莫斯科市
前言
1 《玻璃研究院》无限股份公司、《工业建筑中央科学研究设计院》无限股份公司和俄罗斯国家建设委员会的标准、技术规定标准和认证管理局，在考虑到《Glastechniche Industrie Peter Lisec GmbH》和《联邦建筑科学-技术认证中心》的基础上制定了此国际标准。
俄罗斯国家建设委员会载入。
2 建筑技术标准和认证的国家间的科学-技术委员会于1999年12月2日采用此国际标准。
4 依据2000年的05月06日№39号俄罗斯国家建设委员会指令，此标准自2001年1月1日起作为俄罗斯联邦国家标准开始实施。
没有俄罗斯国家建设委员会的批准，此标准不能在俄罗斯联邦境内作为正式刊物全部或者部分再版、不能被规定印刷份数并进行传播。
ISBN5-88111-067-6 俄罗斯国家建设委员会，2000
目录
1 应用领域 (1)
2 标准文献 (2)
3 类别、主要参数和尺寸 (3)
4技术总要求 (8)
5 验收规则 (14)
6 检查方法 (17)
7 运输和保存 (27)
8 生产、设计、安装和维护推荐书 (29)
9生产者的保证 (31)
附件A 中空玻璃的光学性能和热工性能 (32)
附件Б玻璃的最小厚度 (35)
附件В中空玻璃的密闭性定义 (36)
附件Г关于标准制定人员的信息 (38)
建筑用中空夹胶玻璃
技术条例
采用日期2001年1月1日
1 应用领域
此标准推广至建筑用夹胶中空玻璃（以下称—中空玻璃），规定用于透
明结构的玻璃系统：窗户和门组块、隔墙、采光顶等。
标准不能应用于建筑结构中使用的特殊类型的中空玻璃（防弹玻璃、防
火玻璃、玻璃间的空间内带聚合薄膜的玻璃、带有曲线表面的玻璃等）。
本标准的要求是必须的（除文中所述的作为推荐或者参考的其它要求外）。
标准可以用于认证。
2 标准文献
在本标准内引用了下列标准文献：
国标111-90 单片玻璃。技术条例
国标166-89 卡尺。技术条例
国标427-75 金属测量直尺。技术条例
国标577-68 带有0.01mm的划分刻度值的钟表型的指示器。技术条例
国标2768-84 工业用丙酮。技术条例
国标3749-77 90°测量角尺。技术条例
国标3956-76 工业用硅胶。技术条例
国标4295-80 装单玻璃的木箱。技术条例
国标5244-79 木刨花。技术条例
国标5533-86 有花纹的单玻璃。技术条例
国标6507-90 千分尺。技术条例
国标6709-72 蒸馏水。技术条例
国标7481-78 加强单玻璃。技术条例
国标7502-98 金属测量卷尺。技术条例
国标9805-84 丙基乙醇。技术条例
国标10198-97 装质量大于200小于20000千克货物的木箱。总技术条
例
国标12162-77 固体二氧化碳。技术条例
国标14192-96 货物标识
国标15102-75通用的金属封闭集装箱，标准质量净重5.0吨。技术条
例
国标20435-75 通用的金属封闭集装箱，标准质量净重3.0吨。技术条
例
国标22235-76 铁路轨道干线货物车厢1520mm。在装卸和调车过程中
保障完整性的总要求。
国标23166-99 窗户组块。总技术条例
国标24104-88 普通用途的试验室的重量和样品重量。总技术条例
国标25336-82 试验室的玻璃容器和设备。类型、总参数和尺寸。
国标26302-93 玻璃。确定定向渗透和光反射系数的方法。
国标26602.1-99 门窗组块。确定抗热传阻的方法。
国标26602.3-99 门窗组块。确定疏散的方法。
国标28498-2000 钢化建筑玻璃。技术条例
3 类别、主要参数和尺寸
3.1应该根据本标准的要求，按照规定程序中确认的结构和工艺文件进行生产中空玻璃。
3.2 中空玻璃是大体积的产品，由两片和三片玻璃借助中空铝条和密封胶沿周边相互连接组成，铝条和密封胶使得玻璃形成一个封闭腔，内填充干燥的空气或者其它气体。
中空玻璃依靠腔的数量分为以下类型：
СПО—单腔中空玻璃
СПД—双腔中空玻璃
在图1.中列出中空玻璃的类型和结构。
中空玻璃的腔可以填充：
—干燥的空气
—惰性气体（氩—Ar，氪气—Kr和其它其它）；
—六氟化硫（SF6）.
根据制造方和消费者的协商允许由四块或者更多平面玻璃生产中空玻璃，同时在中空玻璃内部安装装饰框。
3.3 根据用途中空玻璃分为以下几种类型：
—综合建筑用中空玻璃；
—具有特殊性能的建筑用中空玻璃：
抗击中空玻璃；
节能中空玻璃；
遮阳中空玻璃；
耐候中空玻璃；
防噪音中空玻璃；
对每一类建筑用中空玻璃提出的、补充本标准的要求，应该在相应中空玻璃类型的标准文件中进行叙述（这里和下文—规定程序内确定的标准、技术条例、技术证明、供货合同内）。
外部玻璃单腔中空玻璃双腔中空玻璃内部玻璃1—玻璃；2—中空铝条；3—吸湿剂；4—非硬化密封胶；5—硬化密封胶；6—空气夹层（玻璃间的距离）；7—使用低辐射层时，低辐射层的推荐布置方案；8—脱水孔；—玻璃的厚度；—中空玻璃的厚度；
—玻璃间的距离；—密封层的厚度。
图.1——中空玻璃的类型和结构
3.4 在生产表格1中所指出的中空玻璃时采用的玻璃类型。
3.5 中空玻璃的标准厚度建议从14到60mm，玻璃间的距离—从8到36mm。
中空玻璃标准厚度的极限偏差—±1mm。
在中空玻璃的复杂结构中（例如，在使用多层玻璃时）根据制造方同消费者的协议书，允许厚度的极限误差增加到±1.5mm。
3.6 中空玻璃高和宽的尺寸，按照规则，不能超过3.2×3.0mm。中空玻璃的标准尺寸在其生产（供货）合同中已经作了规定。
不建议生产尺寸小于300×300mm，各个面的比例超过5：1.的中空玻璃。
（例如，圆形、椭圆形、三角形）。
3.7 在高度和宽度方面，中空玻璃的极限偏差应该符合表格2中指出的要求。
表格2
3中规定的数值。
表格3
不应该超过中空玻璃最小面长度的0.001。在使用其它类型的玻璃时，平面
度的偏差不应该超过标准文献中规定的数值（在标准文献中缺少对这一指标
的要求时，平面度的偏差值允许采用中空玻璃最小面长度的0.001）。
3.10 中空玻璃边缘直线度的偏差不应该超过表格2中规定的高度和宽
度的极限偏差。
—密封层的总深度; —第一道密封层的深度;
—第二道密封层的深度; —外部密封层的深度;
-第一道密封层的深度
图2 –Г中空玻璃的密封层
3.11 对于具有复杂外形的中空玻璃来说，外形的偏差应该在生产图纸（模型）中规定的公差范围内。
3.12 内部密封层（第一层）的深度，应该不小于4mm。沿着中空玻璃端面的外部密封层的深度应该不小于3mm。第一道密封层的厚度在技术文件中有规定，依靠应用密封胶的类型。中空玻璃的密封层在图2中列出。
3.13 装饰框和玻璃表面之间的距离应该不小于3mm。
3.14 中空玻璃的图例应该由以下内容组成：类型符号、应用的玻璃的性能（玻璃的类型和它的厚度），玻璃间的距离、气体填充物的种类、高度、宽度、中空玻璃的厚度、中空玻璃的样式和本标准的符号。
根据国标111，由牌号为M1的两块4mm厚的单片玻璃组成的单腔中空玻璃的图例示例，玻璃间的间距为16mm，氩气填充、高度为1500mm，宽度为800mm，厚度为24mm，综合建筑用途：
单腔中空玻璃4M1-16Ar-4M1 1500×800×24 国标24866-99.
同样，由厚度为4mm，牌号为M1的3片单片中空玻璃组成的双腔中空玻璃，玻璃之间的间距为12mm，空气填充，高1500mm，宽800mm，厚度36mm，综合建筑用途：
双腔中空玻璃4M1-12-4M1-12-4M1 1500×800×36，国标24866-99.
同样，由厚度为4mm，牌号为M1的3片单片玻璃组成的双腔中空玻璃，内片玻璃上带有软的低辐射镀层，玻璃之间的间距为12mm，填充：外腔—空气、内腔——氩气，高1500mm，宽800mm，厚36mm，耐候且节能：
双腔中空玻璃4M1-12-4M1-12Ar-И4 1500×800×36，МЭ国标24866-99.
4.技术总要求
4.1 性能
4.1.1 根据玻璃的外形缺陷限定标准，中空玻璃应该符合玻璃应用类型的标准和（或）技术条例中规定的标准。
4.1.2 中空玻璃应该具有平滑的边缘和完整的角。中空玻璃内不允许出现玻璃边缘的豁齿、断口、玻璃边缘的外凸、玻璃各角的损坏。
推荐使用带有锉光边缘的玻璃（在使用钢化玻璃时，在钢化前处理玻璃的边缘）。
4.1.3 中空玻璃的表面应该清洁、不允许出现污染和油渍。
4.1.4 中空玻璃内的密封层（其中包括拐角连接处，第一密封层和第二密封层的连接处）应该连续的、密封层没有裂口且无损坏。
中空玻璃样式
中空玻璃
的类型
热传
阻不小
于，㎡℃/
定向
透光系数，
不小于，%
隔
声，不小
于，分贝
露点
不高于，℃
防
护级别，
不低于
第二道密封层的边境上）
4.1.5 中空玻璃应该密封。
4.1.6 除了使用有花纹的或者加强玻璃生产的中空玻璃外，在大于或者等于60°角的下方透过光观察“砖墙”屏时，不允许有中空玻璃的光学误差。
4.1.7 中空玻璃的主要物理性能应该符合表格4中规定的要求。
最普遍的中空玻璃结构的物理性能参考值在附件A中列出。
4.1.8 中空玻璃应该耐用（抗长期的气候影响）。中空玻璃的寿命（可靠性）应该不小于预先约定的20年的使用期。在2002年的7月1日前，允许采用10年的使用期的使用寿命指标。
4.1.9 中空玻璃填充气体的体积应该不小于中空玻璃玻璃间空间体积的90%。
考虑到本标准的要求，根据现行的施工标准，中空玻璃的结构应该禁受得住运行荷载。
根据关于风荷载的国标23166，窗户组块内中空玻璃的建议厚度列入到附件Б。
4.2 材料的要求
4.2.1 材料和生产玻璃所用的成套部件，应该符合标准文献的要求。
4.2.2 对于中空铝条的生产，采用条材、铝的或者不锈钢的合金材质的成品型材。建议用弯曲的方法生产中空铝条（为了保证中空玻璃的更好的密封性），同时采用带有隔热条的框。
如果利用直角单元和角钢进行组装生产中空铝条时，框单元之间的所有接缝都应该使用非硬化密封胶（丁基）进行仔细的填充。
在保证了本标准规定的对中空玻璃的要求的条件下，允许使用其它的材料生产中空铝条。
中空铝条在玻璃之间的空间一侧应该具有穿孔。孔的尺寸应该小于吸湿剂颗粒的直径。
几何尺寸的公差和中空铝条外形的偏差应该保证符合中空玻璃尺寸和外形的要求。
图3中给出了中空铝条结构样例
4.2.3 在制作中空玻璃时，采用用来填充中空铝条腔的无黏合剂的人造沸石颗粒（分子过滤器）或工业用防潮砂作为吸湿剂。吸湿剂颗粒的尺寸应该比中空铝条中脱水孔大。用惰性气体填充中空玻璃时吸湿剂中微孔的尺寸应小于0,3微米。
用提高温度的方法来确定的吸湿剂效能，对于防潮砂应该不低于20 °С，对于分子过滤器不低于35 °С，而当相对湿度是60%时，用最大含湿量的方法确定，应不低于15%。
中空铝条吸湿剂填充量及其检验程序，在技术文件中有规定，取决于中空玻璃的尺寸和所使用的密封胶，但不少于容积的50%。
4.2.4采用聚异丁烯密封胶（丁基）作为第一密封层密封胶。使用聚硫的（聚硫橡胶的）、聚氨酯的或硅酮的密封胶作为第二密封层密封胶。
所使用的密封胶应具有保证所需的中空玻璃性能的黏着性能及耐久性。
密封胶应该是国家卫生监督部门允许使用的，并具有卫生鉴定。
4.2.5制作中空玻璃所使用的玻璃厚度应该不小于3 мм。
4.2.6在使用带有软（对于外部影响不是坚固的）镀层的玻璃时，玻璃的整个周边8-10 мм宽度的边缘应该被清除。玻璃的安装应使镀膜在中空玻璃内部，并且如果对中空玻璃外观进行鉴定，没有镀膜的玻璃边缘不应该进入视线范围。
4.2.7如果当外玻璃系统的中空玻璃中使用的是非加强玻璃时，他的吸光系数应该不大于25%。
较高吸光系数的玻璃应该是加强玻璃。
4.2.8用在中空玻璃中的装饰框的要求，在结构及技术文件中有所规定。装饰框结构示例在图4中给出。
4.2.9制作中空玻璃所使用的材料在中空玻璃耐久性试验的过程中应该进行相容性及抗冻性检验。
4.3标识、包装
4.3.1在每个中空玻璃（在中空铝条或玻璃左下角处）上打上清晰的、擦拭不掉的、从房间内读的标识，标识含有：
—生产企业的名称和/或商品标志
—中空玻璃图例
—生产月和年的后两位数字
如果在中空玻璃中使用了多层或钢化玻璃，中空玻璃标识的排布应该使多层玻璃或钢化玻璃的标识明显。
标识中允许指出制造方及用户的协商的补充电码信息，其详细解译在合同或技术条款中指出。
在玻璃上做标识时，允许缩短中空玻璃的符号（例如，4-16Аг-И4),在这种情况下，当中空玻璃应该以向外（或向里）指定的方向安装时，此方向的标识情况应该在供货合同中指出。
4.3.2每个集装箱或货箱贴有标签，标签上指明：
—生产企业的名称和/或商品标志
—中空玻璃图例
—数量–块和M2
—有关证明的信息
—包装日期
—包装工号
4.3.3 根据国标14192，箱子上的标识应该包含操作标志，含义为：《易碎的.小心》、《向上》、《防止受潮》。
4.3.4按照ГОСТ 4295 (类型1, 2, 3, 4, 5), ГОСТ 10198 (类型1-1, 1-2, 11-1, 11-2)中空玻璃应包装在木箱中或符合НД（标准文件）的箱中；根据国标20435和15102，装放在能够保证中空玻璃完好的多用集装箱中、专用集装箱或特殊的符合标准文献的包装箱中。
允许按照制造方及用户的协商采用其它包装形式。
在中空玻璃与集装箱壁或箱壁之间的空间，按照ГОСТ 5244应该填充木屑或其它密封材料。
4.3.5包装时中空玻璃角部应该用软木的或弹性聚合垫隔开。隔垫的厚度根据中空玻璃尺寸及中空玻璃运输和存放过程中可能的压差来选择。
5 验收规则
5.1中空玻璃应该通过技术检验部门对是否符合本标准所进行的验收。
中空玻璃的验收分批进行。
同一个图例及用同一个关于质量的文件完成手续的中空玻璃的数量认为是一批。在制造方技术文件（但不能超过一个工作班的产品出产量）和供货合同（但是不大于500个）中允许规定批量的大小。
5.2根据表5中空玻璃接受验收交接检验及定期的检验。
5.3 验收交接试验
5.3.1当进行第3.5, 3.7-3.12, 4.1.1-4.1.4项要求的验收交接试验时，根据表6确定抽样量。
5.3.2如果不合格的中空玻璃数小于或等于合格判定数，认为本批中空玻璃通过验收，如果不合格的中空玻璃数大于合格判定数，则认为是不合格的。
少于2个。
如果每个中空玻璃都符合第4.1.5点的要求，则认为本批中空玻璃通过验收。即使在只有1个中空玻璃未符合第4.1.5, 4.1.6点要求的情况下，需对从该批中空玻璃中抽取的双倍数量的中空玻璃进行相应指标的二次检查。如果二次检验结果不合格，即使只有1个中空玻璃，该批中空玻璃也不能通过验收。
在工艺稳定的情况下，密封性及光学偏差的验收交接试验允许每3天进行1次。
5.4 定期试验
5.4.1 抽取不少于2个按照第5.3.1点已通过的中空玻璃用于露点、定向透光系数、防护等级、腔体氩气填充量这些指标的定期试验。
用于密封性、耐久性、传热阻、隔音这些试验项目上的中空玻璃样件数量依照НД（标准文件）来规定。
5.4.2.即使是只有一个样件不符合本标准的任何一项要求，产品也不允许出产，直到消除技术及结构上的缺陷，技术及结构缺陷的消除应该通过被认可的、不少于对两批产品相应指数上的试验结果来确认。
况下允许将产品的合格验证及认证试验配合进行。
5.6生产工序质量检查进行的程序，以及在进行制造时所使用的材料的准备进入检查时的程序，在技术文件中都有规定。
检查吸湿剂的效力，每个工作班不少于1次，并且当收到每一批新吸湿剂时，也要进行吸湿剂效力检查（检验方法- 按照6.17, 6.18)。
在收到每一批新材料时要对密封胶进行检查（检验方法- 按照6.19, 6.20)。5.7在遵守本标准中指出的验收规则及检验方法的情况下，用户有权进行中空玻璃的质量检验。
5.8如果保修服务期内，发现产品的缺陷导致产品的使用性能的隐蔽受到破坏，用户的验收并不能免除制造方的责任。
5.9每一批中空玻璃应该有合格证，在合格证上指出：
-生产企业的名称和/或商品标志
-中空玻璃图例
-每批箱数及集装箱数
-中空玻璃数量，м(块);
-交付文件的编号及日期
-中空玻璃的基本技术性能：定向透光系数，传热组，露点，隔音，防护等级（针对抗撞击中空玻璃）
-认证资料
-产品验收标志
6检验方法
6.1在(20±4) °С空气温度的条件下进行中空玻璃试验。如果没有其它指示说明，试验前中空玻璃应在这个温度条件下保持不少于4小时。技术文件中规定从准备中空玻璃到进行试验的最短时间，其取决于所使用的材料及工艺。
1 –中空玻璃;
2 –卷尺;
3 –角尺; - 被测尺寸
图 5 –中空玻璃尺寸测量
6.2中空玻璃的高度、宽度及对角线长度使用金属卷尺进行测量，金属卷尺具有符合ГОСТ 7502规定的不大于1 мм的划分刻度值，或用符合ГОСТ 3749规定的金属角尺根据图5来测量.
在技术文件中指出了复杂构型中空玻璃尺寸检查程序。
两点之间的中空玻璃的边框相平行进行测量高度和宽度，两点布置在距离边框50mm处且沿着中空玻璃的中心分布。每次测量的结果应该都应在允许的误差范围内。
6.3中空玻璃的厚度用符合ГОСТ 166的规定的划分刻度值不大于0,1 мм的卡尺或者用符合ГОСТ 6507规定的划分刻度值不大于0,01 мм的千分尺测量，在4边中点进行测量。
每个测量结果应该在允许偏差范围内。测量结果的算术平均值为玻璃厚度。6.4将长度不小于中空玻璃宽度的0.7倍的符合ГОСТ 427规定的金属直尺，或将符合ГОСТ 427规定的、长度不小于1000 мм的建筑水平仪放在垂直状态的中空玻璃上（垂直偏差角度不应该超过15°)，在中空玻璃中心、纵向及横向上来确定中空玻璃表面平面度偏差。
从中空玻璃表面到直尺的距离，通过符合НД的量隙规来测量。在中空玻璃试验前中空玻璃应该保持不少于12小时。
6.5 中空玻璃各面的边缘直线度的偏差，通过使用符合国标427的金属直尺沿着中空玻璃各面的测量边缘，且通过使用量隙规直尺对中空玻璃边缘之间的最大缝隙的测量来确定。最大缝隙（量隙规的厚度）应该在尺寸公差范围内。
6.6中空玻璃中玻璃的外观缺陷，按照НД（标准文献）在相应类型玻璃上确定。中空玻璃的玻璃表面清洁度，中空玻璃玻璃边缘的豁齿，玻璃边缘的缺口、突出部分、玻璃角部的损坏是在照明度不低于300 lx的情况下，距离玻璃正面0,6-0,8 м，用肉眼进行检查。
6.7中空玻璃的光学偏差根据ГОСТ 111来检验。
6.8用划分刻度值不大于1 мм的、符合ГОСТ 427的金属直尺或符合ГОСТ 7502的金属卷尺测量中空玻璃密封层厚度。
在工作地点的照明度不低于300 lx的条件下，距离玻璃正面0,6-0,8 м，用肉眼检查密封层的连续性。
6.9 中空玻璃密封性的确定
6.9.1. 测试方法的实质在于，中空玻璃密封性不确定的情况下，其内腔压力发生变化时确定中空玻璃的承压玻璃挠度值的变化情况。
6.9.2. 抽样
中空玻璃的试样尺寸不小于500*500mm。
6.9.3. 仪器
密封性检测实验台。见图6.
1 –上端受力螺栓;
2 –垫片;
3 –弹簧;
4 –显示表盘;
5 –中空玻璃;
6 –伸缩支撑架;
7 –下端受力螺栓
图 6 –密封性检测实验台示意图
玻璃液体温度计按照国标28498.
表盘按照国标577.
6.9.4. 进行试验
中空玻璃密封性的检查要在加工好至少一昼夜后进行。试验前中空玻璃放置在实验间的时间不能少于24小时。试验时室内温度的改变不能超过1摄氏度。
将中空玻璃放置到伸缩支撑架6上，使其几何中心正好在上下受力螺栓1，7的轴线上。在弹簧3和中空玻璃5，以及受力螺栓7和中空玻璃5之间垫上垫片2，其直径（50±5）mm，厚2-3mm（由有机玻璃、夹布酚醛塑料等制作）。旋转刻度盘使上表盘4的指针指到零刻度。受力螺栓1和弹簧3对上面的玻璃片施压，使其由表盘4确定的挠度值L符合L=0.002a，其中a为中空玻璃最短边的长度，单位mm。
旋转刻度使下表盘4的指针指到零刻度。用受力螺栓7对下面的玻璃片施压，使其挠度值符合上面玻璃片的挠度值。
中空玻璃坚持3-4分钟，使上表盘的指数稳定。然后再重新将上下表盘的指针调到零刻度。中空玻璃在受压下坚持15分钟，并确定上表盘显示的数值。
如果中空玻璃密封，则上表盘显示应该不超过0.02mm。
对双腔中空玻璃进行试验，每个腔室的密封性的确定应单独进行。为了对中空玻璃的第二个腔室进行测试，将玻璃在支撑架6上绕着纵轴旋转180°
6.9.5.结果评定
如果对于所有的样件其上表盘显示未超过0.02mm，则样件通过试验。
6.10 露点确定
6.10.1. 测试方法的实质在于，让中空玻璃的玻璃片一部分冷却，检查该部分的内表面是否出现冷凝水（结霜）。
6.10.2. 抽样
中空玻璃的试样尺寸不小于500*500mm。
6.10.3. 测试仪器
露点测试仪。图7是中空玻璃竖直放置进行试验时该仪器示意图。
1 –丙酮或异丙醇;
2 –扶手;
3 –温度计;
4 –挂架节头滑动片;
5 –黄铜触
片;
6 –干冰;
7 –铜座;
8 –隔热层
图7 - 露点测试仪示意图
玻璃温度计按照国标28498、
干冰按照国标12162或液化气按照规范文件。
异丙酮按照国标9805.
工业丙酮按照国标2768.
秒表。
小灯或其他灯源，电压不超过12伏。
6.10.4 进行试验
中空玻璃内部露点的检查至少要在加工好一昼夜后进行。
将中空玻璃平行或竖直放置，这取决于仪器内触片的位置。
向仪器内添加丙酮或异丙醇，逐渐增添小块干冰。丙酮或异丙酮面应高过触片面至少30mm以上。
温度计测量混合液的温度，温度计的末端不应接触仪器触片，但距离不大于10mm。
测验中空玻璃时混合液的温度应控制在零下（50±3）°C或零下（60±3）°C（耐寒中空玻璃）。
用丙酮清洗玻璃两面的测试点，其距离玻璃边的距离不小于100mm。玻璃的清洗面和触片用蘸有丙酮的棉球擦拭。将仪器的触片贴到被蘸湿处，使其紧密接触。测量仪器与中空玻璃的接触时间取决于玻璃片的厚度，应符合表7所示时间。
上述时间满后撤掉仪器。冷却的部位用蘸有丙酮的棉球擦拭。打开灯源并目测检查该冷却部位内表面是否出现冷凝水（结霜）。
对于双腔中空玻璃，在其表面两侧进行露点测试。
6.10.5. 结果评定
如果所有试样的玻璃表面未出现冷凝水（结霜）痕迹，则认为该试样通过试验。
6.11 按照国标26302测量定向透光系数或按照确认的方法通过计算（取决于所采用玻璃的类型和厚度）来确定。
在测定玻璃的定向透光系数时只考虑中空玻璃透光部分。
6.12. 按照国标26602.1确定热传阻。
6.13. 按照国标26602.3确定隔音指数。
6.14 按现行规范文件确定防护等级。
6.15 根据确认的方法确定中空玻璃的耐用性，对耐寒玻璃进行试验时温度不能高于零下60°C。
6.16 确定腔室内充气的容积。
6.16.1 测试方法的实质是确定中空玻璃内部氧气浓度。
6.16.2 抽样
中空玻璃的检查至少要在加工好24小时后进行。
6.16.3 测试仪器
符合确认规范文件的气体分析仪，其测量氧气含量的相对误差不超过1%。
6.16.4 进行试验
根据气体分析仪的使用说明，选出一个充气中空玻璃试样，将其放入气体分析仪中，确定其氧气含量。
6.16.5结果评定
如果试样的氧气含量不超过2%，则认为该中空玻璃通过试验。
6.16.6
6.17 按照最大含水量的方法确定吸潮性能，要符合国标3956要求。
6.18 通过提高温度确定干燥剂的性能
6.18.1 测试方法的实质是，在补水的情况下确定干燥剂温度升高值。
6.18.2 仪器
玻璃杯按照国标25336.
试验室天平按照国标24104.
蒸馏水按照国标6709.
玻璃温度计按照国标28498.
6.18.3 进行试验
容量为100毫升的杯中，量出20-22 °С的20ml蒸馏水，测量水温T1。称重第二个杯子，倒入（20±1）g干燥剂并测量其温度。水温和干燥剂的温差不能超过2 °С。将称重的干燥剂洒入水杯中并盖上带有温度计的塞子。温度上升时记录最高温度，标记为T2。
6.18.4 结果评定
T1和T2的温差作为试验结果，对于硅胶不应少于20°С，对于分子筛不应少于35°С。
6.19 第一（内层）密封层的密封胶粘结性确定
6.19.1 该测试方法的实质在于检测未固化密封胶层的破坏特点，该密封胶用于粘结玻璃和中空条。
6.19.2. 试验准备
用三个样件进行试验，按照图8操作，为此选取大小为100х200 和100х250 мм的玻璃板块，两段长度为200mm的中空条和用于密封内层的密封胶。如图8所示，将密封胶安到中空条上并粘上样件。制作样件的材料和粘结时的压力都应
1 –玻璃;
2 –г第一密封层密封胶;
3 –中空条
图8 –第一密封层密封胶试验
6.19.3 进行试验
在中间沿长边方向对100х250 мм尺寸的玻璃进行切割，然后将其两部分放置到状态2（图8）。
6.19.6 结果评定
如果密封胶的破坏性是内聚的（未发现密封胶脱离玻璃或中空条，在此允许密封胶脱离中空条端面边缘的距离不超过10mm），则认为样件通过试验。
6.20 第二密封层密封胶粘结性（强度）确定
6.20.1该测试方法的实质在于用指定荷载拉伸密封胶粘结的玻璃片，并确定密封胶层破坏时作用力的特性和大小。
6.20.2 准备试验
两个样件（尺寸[(30х20)± 1]mm）进行试验，外表无缺陷，并用尺寸为[(12х20х25)±1] мм的密封胶线粘结。样件形式和试验图见图9.
1 –玻璃;
2 –密封胶;
3 –断裂器或夹具装置夹子
图9 –第二密封层密封胶试验
6.20.3 仪器
断裂器或夹具装置，可以在样件边上形成（0.3-0.05）MPa的应力，并持续至少10分钟。
表的误差每昼夜不超过5秒。
6.20.4 进行试验
根据中空玻璃生产工艺规程清洗两片玻璃并进行干燥，将其贴到两个用聚乙烯膜包裹的木棒上并用带条固定。木棒大小和他们之间的距离应符合密封胶线截面的尺寸。玻璃缝隙用密封胶填充。待密封胶固化后（硬化时间要根据中空玻璃生产工艺规程），去掉木棒，将样件放置到断裂器或夹具装置。对样件施压，应力达到（0.3-0.05）MPa，并持续（10±0.1）分钟。
6.20.5 结果评定
如果试验结束后密封胶未出现断裂或脱离玻璃，则认为样件通过试验。
7 运输和储存
7.1 装载中空玻璃的集装箱或箱子应按照货物运输条例来选用运输方式，而交通工具上的摆放和固定---按照货物装载和固定技术条例（对所选用的运输方式有效）。
装载中空玻璃的通用和专用集装箱移到月台或货箱时要考虑有效利用移动设施的起重量和容积。装载中空玻璃的箱子移到带蓬交通工具或货箱，要保证有防雨措施。
中空玻璃运输、装载和卸载应符合国标22235要求。
空运中空玻璃应在标准的环境压强下将中空玻璃移到密封舱。
7.2 装载中空玻璃的集装箱或箱子运输时应将其竖直放置，端面要沿着运输的方向，然后固定，避免在运输工程中发生移动或晃动。
7.3 中空玻璃在生产商和用户处存储应放置在封闭供暖的房间，并敞开储存。
存储中空玻璃时应竖直放置到货架或锥形架上。货架或锥形架的底部要放置毛毡或橡皮，货架的底部与水平面成5-15度倾斜角。
中空玻璃之间应塞上软塞垫片或弹性聚合材料。
货架或锥形架上建议存储同尺寸同规格的中空玻璃。
如果在运输和存储中包装和衬垫材料不会遭到浸湿，则可以将中空玻璃存放在箱子里。
8 生产、设计、安装和使用建议
8.1 设计中空玻璃要考虑到现行建筑规范有关室内自然采光、隔热、隔音和结构力学强度等方面的要求。
设计中空玻璃时应考虑使用中所产生的温度应力（包括吸收太阳光），以及低温和压差对中空玻璃平度（直度）误差的影响。
本规范确立的玻璃片平度误差要求在中空玻璃内部的空气（气体）温度
10-30°С，气压730-770毫米汞柱情况下有效。
中空玻璃应能承受使用条件下的荷载，包括风荷载。在计算中空玻璃强度时，鉴于作用到每个玻璃的荷载，应对其分别计算。玻璃片的设计抗拉和抗剪强度建议采用15MPa（150kgс/см2）或根据规范文件中对具体玻璃规格的要求。
8.2 中空玻璃生产应根据工艺规程要求进行。
8.3 生产中空玻璃的房间空气温度应为16-24°С，相对湿度—不超过50%。
8.4根据现行建筑规范、建筑结构的规范文件和设计文件安装和使用中空玻璃。
8.5 在往结构上安装前应对每块中空玻璃严格检查。绝不允许使用有裂纹或豁口，密封胶脱落的中空玻璃。
8.6 安装中空玻璃应借助手提真空吸盘或真空吸盘配备的横梁。
中空玻璃必须竖直移动，各角和端面要防止撞击。禁止中空玻璃抵角支撑或放置在坚硬底上。
安装中空玻璃时不能打乱生产商建议的定位方向（外-内面，上-下）。
8.7 在建筑结构和中空玻璃间如无衬垫（垫片）则不允许使用。不允许中空玻璃与建筑结构表面接触。垫片安装图见设计和规范文件。
8.8 在冬季施工，安装中空玻璃的室内空气温度不能低于+5°С。
8.9 安装和固定中空玻璃时不允许倾斜，密封条或盖板过分“压紧”中空玻璃。
8.10 中空玻璃和大面间的接缝进行封修和密封应在其安装和固定后直接进行。未固化密封胶在打胶时应使用胶枪，而聚硫密封胶---气动或手动注射器。胶面应事先清理，干燥和除油。
进行接缝密封时室外温度应不低于-5°С（如无其他说明），防止结构受潮。
8.11 中空玻璃使用时室内温度不易高于+30°С，相对湿度—不高于60%。室内湿度大时，以及室外空气温度极低，在中空玻璃内表面可能暂时形成冷凝水。
9 生产保证
9.1 生产商保证中空玻璃在包装、运输、储存、使用和安装等要求遵守方面符合本标准的要求，以及使用范围符合现行建筑标准。
9.2 保管期--- 生产商发货之日起1年内。
9.3 保用期—技术文件有说明，但自生产商发货之日起不超过5年。
附件A
(参考)
中空玻璃光学和热工性能
玻璃配置可
见光谱部
分的透光
系数
可见
光谱吸光
系数
太
阳直射透
光系数
太阳
直射吸光
系数
太
阳光能
总透光
系数
热传
阻值
м·°
С/Wt
4M-8-4M
0,80 0,06 0,68 0,21 0,78 0,28 4M-10-4M
0,80 0,06 0,68 0,21 0,78 0,29 4M-12-4M
0,80 0,06 0,68 0,21 0,78 0,30 4M-16-4M
0,80 0,06 0,68 0,21 0,78 0,32 4M-Ar8-4M
0,80 0,06 0,68 0,21 0,78 0,30 4M-Ar10-4M
0,80 0,06 0,68 0,21 0,78 0,31 4M-Ar12-4M
0,80 0,06 0,68 0,21 0,78 0,32 4M- Ar16-4M
0,80 0,06 0,68 0,21 0,78 0,34 4M-8-К4
0,75 0,08 0,60 0,26 0,76 0,47 4M-10-К4
0,75 0,08 0,60 0,26 0,76 0,49 4M-12-К4
0,75 0,08 0,60 0,26 0,76 0,51 4M-16-К4
0,75 0,08 0,60 0,26 0,76 0,53 4M-Ar8-К4
0,75 0,08 0,60 0,26 0,76 0,53 4M-Ar10-К4
0,75 0,08 0,60 0,26 0,76 0,55 4М-Аr12-К4
0,75 0,08 0,60 0,26 0,76 0,57 4M-Ar16-К4
0,75 0,08 0,60 0,26 0,76 0,59 4М-8-И4
0,73 0,14 0,41 0,24 0,51 0,51
0,73 0,14 0,41 0,24 0,51 0,53 4М-10-И4
0,73 0,14 0,41 0,24 0,51 0,56 4M-12-И4
0,73 0,14 0,41 0,24 0,51 0,59 4М-16-И4
0,73 0,14 0,41 0,24 0,51 0,57 4М-Аг8-И4
0,73 0,14 0,41 0,24 0,51 0,60 4М-Аг10-И4
0,73 0,14 0,41 0,24 0,51 0,63 4М-Аг12-И4
0,73 0,14 0,41 0,24 0,51 0,66 4М-Аг16-И4
0,72 0,09 0,56 0,29 0,72 0,42 4M-6-4M-6-4M
0,72 0,09 0,56 0,29 0,72 0,45 4M-8-4M-8-4M
0,72 0,09 0,56 0,29 0,72 0,47 4M-10-4M-10-4
M
0,72 0,09 0,56 0,29 0,72 0,49 4M-12-4M-12-4
M
0,72 0,09 0,56 0,29 0,72 0,52 4M-16-4M-16-4
M
0,72 0,09 0,56 0,29 0,72 0,44 4M-Ar6-4M-Ar6
-4M
0,72 0,09 0,56 0,29 0,72 0,47 4M-Ar8-4M-Ar8
-4M
0,72 0,09 0,56 0,29 0,72 0,49 4M-Ar10-4M-Ar
10-4M
0,72 0,09 0,56 0,29 0,72 0,52 4M-Ar12-4M-Ar
12-4M
0,72 0,09 0,56 0,29 0,72 0,55 4M-Ar16-4M-Ar
16-4M
0,68 0,11 0,50 0,34 0,72 0,53 4M-6-4M-6-К4
0,68 0,11 0,50 0,34 0,72 0,55 4M-8-4M-8-К4
0,68 0,11 0,50 0,34 0,72 0,58 4M-10-4M-10-К
4
0,68 0,11 0,50 0,34 0,72 0,61 4M-12-4M-12-К
4
0,68 0,11 0,50 0,34 0,72 0,65 4M-16-4M-16-К
4
0,68 0,11 0,50 0,34 0,72 0,60 4M-Ar6-4M-Ar6
-К4
0,68 0,11 0,50 0,34 0,72 0,62 4M-Ar8-4M-Ar8
-К4
0,68 0,11 0,50 0,34 0,72 0,65 4M-Ar10-4M-Ar
10-К4
0,68 0,11 0,50 0,34 0,72 0,68 4M-Ar12-4M-Ar
12-К4
0,68 0,11 0,50 0,34 0,72 0,72 4M-Ar16-4M-Ar
16-К4
0,66 0,17 0,34 0,35 0,5 0,59 4M-6-4M-6-И4
0,66 0,17 0,34 0,35 0,5 0,61 4M-8-4M-8-И4
0,66 0,17 0,34 0,35 0,5 0,64 4M-10-4M-10-И
4
0,66 0,17 0,34 0,35 0,5 0,68 4M-12-4M-12-И
4
0,66 0,34 0,35 0,5 0,72 И
4
0,66 0,34 0,35 0,5 0,64 Аг6
-
0,66 0,34 0,35 0,5 0,67 -Ar8
-
0,66 0,34 0,35 0,5 0,71 -Ar
10-
0,66 0,34 0,35 0,5 0,75 -Ar
12-И4
0,66 0,17 0,34 0,35 0,5 0,80 4M-Ar16-4M-Ar
16-И4
备注：热传阻值是根据尺寸1,0х1,0和下列放射系数得出的。
0,16-0,18 –对于硬覆层。
0,06-0,08 –对于软覆层。
附件Б
(推荐)
玻璃最小厚度，mm
（推荐的）
确定中空玻璃的密封性
B.1 测试方法的实质是在水的液压作用下确定中空玻璃的密封性。
B.2 抽样
使用两个尺寸不小于500×500mm的中空玻璃样件进行试验。
B.3 装置（仪器）
具有真空吸咀的容器，加满水。
根据国标28498，温度计的测量偏差不大于1℃。
B.4 进行试验
每个中空玻璃样件在温度为（23±5）℃的装水的容器内放置（24±1）小时。示意图见图 B.1。样件的放置要满足从容器壁到中空玻璃侧边的距离不小于40mm。如果中空玻璃的玻璃片厚度不同，那么较厚一面朝下放置
水面应高于中空玻璃表面，至少400mm以上。
从水中取出中空玻璃后，对其进行目测并检测中空玻璃内的露点。中空玻璃

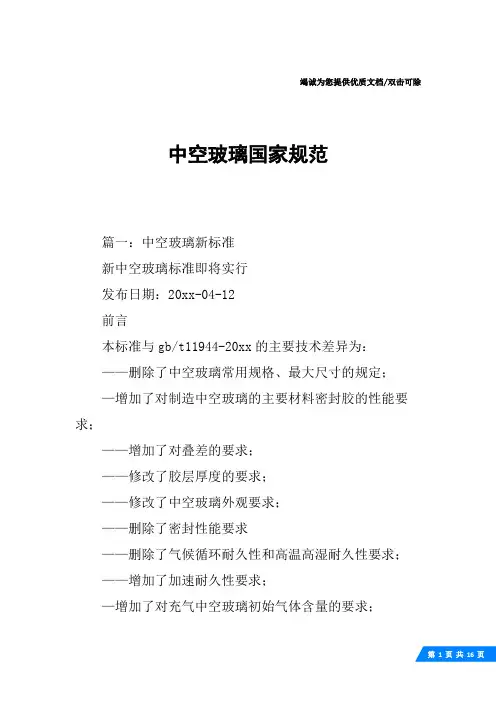

中空玻璃国家规范
竭诚为您提供优质文档/双击可除 中空玻璃国家规范 篇一：中空玻璃新标准 新中空玻璃标准即将实行 发布日期：20xx-04-12 前言 本标准与gb/t11944-20xx的主要技术差异为： ——删除了中空玻璃常用规格、最大尺寸的规定； —增加了对制造中空玻璃的主要材料密封胶的性能要求； ——增加了对叠差的要求； ——修改了胶层厚度的要求； ——修改了中空玻璃外观要求； ——删除了密封性能要求 ——删除了气候循环耐久性和高温高湿耐久性要求； ——增加了加速耐久性要求； —增加了对充气中空玻璃初始气体含量的要求； ——增加了对充气中空玻璃气体密封耐久性的要求； ——修改了露点的试验方法；
——增加了边部密封粘结性能（附录a）、密封材料水分渗透率测试方法（附录b）、干燥剂水分含量测试（附录c）、中空玻璃光学现象及目视质量的说明（附录d）、中空玻璃使用寿命（附录e） 本标准的附录a、附录b、附录c为规范性附录，附录d、附录e为资料性附录。 本标准由中国建材工业协会提出； 本标准由全国建筑用玻璃标准化技术委员会归口； 本标准负责起草单位：秦皇岛玻璃工业研究设计院国家玻璃质量监督检验中心； 本标准参加起草单位： 本标准主要起草人： 本标准所替代标准的历次版本发布情况为： ——gb7020-1986、gb11944-1989 ——gb/t11944-20xx 中空玻璃 1范围 本标准规定了中空玻璃的术语和定义、材料、技术要求、试验方法、检验规则、包装、标志、运输和贮存。 本标准适用于建筑以及冷藏、装饰等建筑以外用的中空玻璃。本标准不适用于由玻璃之外的其它材料构成的中空玻璃。
中空玻璃材料与质量控制
中空玻璃材料与质量控制 引言 随着国家社会经济的进展，人们对建筑材料的要求越来越高，节能、环保已成为时代的主流，中空玻璃的应用和进展逐步被人们认识和同意，并迅速进入人们的日常生活。中空玻璃制作及有关材料行业已是突飞猛进的进展态势，笔者作为最早加入中空玻璃行业的人士之一，就中空玻璃目前的现状发表如下见解。本文有关章节数据摘录济南天辰机器有限公于承三先生和中国化学建材公司马启元先生有关中空玻璃内容的论文。 中空玻璃进展及现状 中空玻璃是由两层或多层玻璃之间按间距用有支撑将其隔开，周边密封，由空间形成干燥气体的玻璃制品，中空玻璃作为建筑重要外爱护结构——门窗的最要紧的构件拥有其它产品无可比的特点：1、隔热性能优越、其热传导系数K值小于0.3。2、隔音性能好、能降低噪音30~50clb，3、由于中空玻璃内空间是干燥气体或惰性气体它的可透性能优越，同时在内空间配上装饰物后，拥有各种风情的装饰性能，4、冬天在内外温差专门大时，内层玻璃不结霜、不结 露。自80年代以来，中空玻璃在中国经历了认识、进展、广泛应用三个过程，80年代中后期中空玻璃开始引进中国，生产厂家比较少，多集中在国有企业生产，要紧用于冷柜、铝门窗行业，使用区域仅在东北、华北以及南方冷柜配套材料厂家，年使用量不足100万m2，90年代以后，由于亚运工程的带动，更重要的是国民经济高速进展，建筑节能的呼声越来越高，加上铝门窗幕墙行业超常规进展，使中空玻璃进了进展时期，同时也带动了由制作中空玻璃用原材料的进展，原材料也差不多上实现国产化。国产中空玻璃设备的生产研制也进入轨道，但要紧自动化中空玻璃设备仍以国外进口为主，，以单道密封居多，中空玻璃年使用量年为200m2左右，但以100万m2/年的速度递增；90年代后期随着中空玻璃的优越性越来越被人们认识、同意以及塑钢门窗大进展的推动，中空玻璃进入广泛应用时期，中空玻璃纳入建筑节能标准体系以内，许多地点政府制定地点法规，要求建筑门窗必须使用中空玻璃，全国各地掀起了投资中空玻璃生产的热潮中。据不完全统计，目前制作中空玻璃的生产厂家不低于1000家，国产、进口自动化生产线不低于500家，年生产量不低于1000万m2，据统计2002年中空玻璃使用量约为2500万m2，由于中空玻璃的大进展，中空玻璃制作工艺显现了多样化，胶条式中空玻璃由于其投资少、工艺简单，在中低档中空玻璃市场逐步占有20%左右的市场。 中空玻璃制作工艺及规程 目前国内中空玻璃的制作方式上有两种：双道密封槽铝式和胶条式（Swwiggle）其中双道密封槽铝式制作工艺占80%，胶条式制作工艺占20%左右。
中空玻璃标准
前言 本标准与GB/T11944-2002的主要技术差异为： ——删除了中空玻璃常用规格、最大尺寸的规定； —增加了对制造中空玻璃的主要材料密封胶的性能要求； ——增加了对叠差的要求； ——修改了胶层厚度的要求； ——修改了中空玻璃外观要求； ——删除了密封性能要求 ——删除了气候循环耐久性和高温高湿耐久性要求； ——增加了加速耐久性要求； —增加了对充气中空玻璃初始气体含量的要求； ——增加了对充气中空玻璃气体密封耐久性的要求； ——修改了露点的试验方法； ——增加了边部密封粘结性能（附录A）、密封材料水分渗透率测试方法（附录B）、干燥剂水分含量测试（附录C）、中空玻璃光学现象及目视质量的说明（附录D）、中空玻璃使用寿命（附录E） 本标准的附录A、附录B、附录C为规范性附录，附录D、附录E为资料性附录。 本标准由中国建材工业协会提出； 本标准由全国建筑用玻璃标准化技术委员会归口； 本标准负责起草单位：秦皇岛玻璃工业研究设计院国家玻璃质量监督检验中心； 本标准参加起草单位： 本标准主要起草人： 本标准所替代标准的历次版本发布情况为： ——GB7020-1986、GB11944-1989 ——GB/T11944-2002 中空玻璃 1范围 本标准规定了中空玻璃的术语和定义、材料、技术要求、试验方法、检验规则、包装、标志、运输和贮存。 本标准适用于建筑以及冷藏、装饰等建筑以外用的中空玻璃。本标准不适用于由玻璃之外的其它材料构成的中空玻璃。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T1216外径千分尺 GB/T8170数值修约规则 建筑用安全玻璃：第2部分钢化玻璃 建筑用安全玻璃：第3部分夹层玻璃 GB11614平板玻璃 GB/T18915镀膜玻璃 3术语和定义 下列术语和定义适用于本标准。 中空玻璃 Sealedinsulatingglassunit 两片或多片玻璃以有效支撑均匀隔开并周边粘接密封，使玻璃层间形成有干燥气体空间的制品。 4材料 中空玻璃所用材料应满足中空玻璃制造和性能要求。 玻璃 可采用平板玻璃、镀膜玻璃、夹层玻璃、钢化玻璃、半钢化玻璃和压花玻璃等。平板玻璃应符合GB11614的规定，镀膜玻璃应符合GB/T18915的规定，夹层玻璃应符合的规定，钢化玻璃应符合的规定。其他品种的玻璃应符合相应标准或由供需双方商定。 边部密封材料 4.2.1中空玻璃边部密封弹性密封胶应符合JC/T486标准要求；热熔丁基胶应满足 JC/T914标准要求。 4.2.2中空玻璃边部密封材料应能够满足中空玻璃的水气和气体密封性能并能保持中 空玻璃的结构稳定。粘结性能应符合附录A的要求、水分渗透率的要求和测试方法见附录B。 间隔材料 间隔材料应符合相关标准和技术文件的要求。金属间隔框应去污或进行化学处理。 干燥剂 干燥剂应符合相关标准要求。 5分类 按形状分类 平型中空玻璃； 曲面中空玻璃； 按间隔层内气体分类 普通中空玻璃：间隔层内为空气的中空玻璃； 充气中空玻璃：间隔层内充入其它气体的中空玻璃。
钢化中空玻璃加工方法标准范本
编号：QC/RE-KA1934 钢化中空玻璃加工方法标准范本 In the collective, in order to make all behaviors have rules and regulations, all people abide by the unified norms, so that each group can play the highest role and create the maximum value. （管理规范示范文本） 编订：________________________ 审批：________________________ 工作单位：________________________
钢化中空玻璃加工方法标准范本 使用指南：本管理规范文件适合在集体中为使所有行为都有章可偱，所有人都共同遵守统一的规范，最终创造高效公平公开的的环境，使每个小组发挥的作用最高值与创造的价值最大化。文件可用word 任意修改，可根据自己的情况编辑。 钢化中空玻璃加工方法 1、钢化中空玻璃加工工艺流程 2、钢化中空玻璃加工各工序要领。 一、接单，材料领用、搬运、切割、磨边、清洗、钢化、均质处理6.2.2相关工序相同。 二、组装铝框 a根据加工单从铝材切割工序领取已切割好的铝条。 b批量选取装框所用铝条，在其中一端装好角接头，并用布沾上二甲苯或酒精擦拭干净。
c把装好角接头擦拭干净的铝条放在干燥剂填充机上填充干燥剂。 d取下已装好干燥剂的铝条放在工作面上，组装成铝间框。把铝间框有序挂在或摆在干净的地方。 三、涂丁基胶 a接通丁基胶挤出机电源，预热丁基胶至设定温度(或在上次开机时已设定温度自动预热)。 b启动传送带，检查传送速度及挤出压力是否需要重新调整，直至符合要求。 c把其中一个铝间框放入测量装置测量铝条宽度，喷咀间距自动调整。 d铝间框靠紧定位板，放在传送带上，自动注胶。
中空玻璃质量检验规范
自用中空玻璃质量检验规范 （试行） 1目的 1.1规范中空玻璃来料检验要求，指导检验人员正确的进行检验工作。 1.2保证本公司所购中空玻璃的质量符合要求。 2适用范围 2.1本标准适用于公司外购中空玻璃质量要求。 2.2本标准是对中空玻璃的质量标准进行了规定。 3名称术语 3.1中空玻璃：两片或多片玻璃以有效支撑均匀隔开并周边粘接密封，使玻璃层间形成有干燥气体空间的玻璃制品。(注：其使用寿命一般不少于15年。) 4分类： 4.1按形状分类：平面中空玻璃和曲面中空玻璃 4.2按中空腔内气体分类： 4.2.1普通中空玻璃：中空腔内为空气的中空玻璃。 4.2.2充气中空玻璃：中空腔内充入氩气、氪气等气体的中空玻璃。 5要求： 5.1尺寸偏差 5.1.1中空玻璃的长度及宽度允许偏差见表1 5.1.2中空玻璃的厚度允许偏差
5.1.3中空玻璃对角线差 矩形平面中空玻璃对角线差应不大于对角线平均长度的0.2%，曲面和异形中空玻璃对角线差根据技术文件来定。 5.1.4叠差 6.1.5中空玻璃的胶层厚度 中空玻璃外道密封胶宽度应≥5mm；复合密封胶条的胶层厚度为8mm±2mm;内道丁基胶层宽度应≥3mm,特殊规格或有特殊要求的产品按合同上的技术文件要求来定。6.2 外观质量 6.3露点：中空玻璃的露点应＜-40℃。* 6.4耐紫外线辐照性能* 实验后，试样内表面应无节雾、水气凝结或污染的痕迹且密封胶无明显变形。 6.5水气密封耐久性能* 水分渗透指数I≤0.25，平均值Iav≤0.20
6.6初始气体含量* 充气中空玻璃的初始气体含量应在≥85％（v/v）。 6.7气体密封耐久性* 充气中空玻璃经加速耐久性试验后的气体含量应不小于80％（v/v）。 7.检验规则 7.1检验分类 7.1.1型式检验 型式检验包括技术要求中的全部检验项目。 7.1.2出厂检验 出厂检验包括外观质量、尺寸偏差、露点、充气中空玻璃的初始气体含量。 7.2组批与抽样 7.2.1组批：采用相同材料、在同一工艺条件下的中空玻璃500块为一批。 7.2.2抽样：产品的外观质量、尺寸偏差按表5从批次中随机抽样进行检验。 表5 抽样计划 抽取。若用试样进行检验时，应采用相同材料、在同一工艺条件下制作的试样。当检验项目为非破坏性试验时可继续进行其它项目的检测。 7.3判定规则 7.3.1外观质量、尺寸偏差 若不合格品数等于或大于表5的不合格判定数，则认为该批产品的外观质量、尺寸偏差不合格。 7.3.2露点 取15块试样进行露点检测，全部合格该项性能合格。
中空玻璃生产工艺规程
中空玻璃生产工艺规程 中空玻璃生产流程图如下： 一、玻璃设计优化及切割下料 原片玻璃一般为无色浮法玻璃或其它彩色玻璃，上述玻璃必须符合GB11614-2009《浮法玻璃》中合格品的规定，经检验合格后方可使用。切割前应对玻璃进行优化，合理组合，以达到玻璃原片利用的最大化。切割误差应符合下表中的规定： 对于铝隔条下料的偏差要求也应满足上述表格中前三项的规定。 二、玻璃磨边 玻璃磨边，工人需注意磨边机机头运行是否正常，磨边砂轮是否安装牢固，砂轮电机启动运转是否正常，喷水量是否正常，磨边尺寸是否正确，厚度在4-10mm之间的，磨边棱角宽度不小于0.5mm，厚度在10mm以上的，磨边棱角宽度不小于1mm。磨边操作当中注意轻拿轻放避免玻璃破损及划
伤，时刻注意磨边质量，磨好边的玻璃有传送台传送到下一道工序玻璃钢化或清洗。 三、玻璃清洗 玻璃清洗一定要采用机器清洗法，因为人工清洗无法保证清洗质量。清洗前须检验玻璃无划伤，为保证密封胶与玻璃的粘结性及清洁度，一定使用水处理设备。另外为保证水循环使用，节约水资源，可对水进行过滤，保证长期使用。中空玻璃清洗机的干燥风应经过滤处理，清洗后的玻璃要戴无油干净的白手套分拣并通过光照检验，检验玻璃表面有无水珠、水渍及其它污渍，若有水珠、水渍及其它污渍，则需对机器运行速度、加热温度、风量、毛刷间隙进行调整，直到达到效果完好为止。洗完后的玻璃应在1小时之内组装成中空玻璃，另外要保证玻璃与玻璃之间不要磨擦划伤，最好有半成品玻璃储存小车，把玻璃片与片之间隔开,清洗过的玻璃应尽快合片。对于需要钢化的中空玻璃，清洗前需要经过钢化工序，根据不同玻璃厚度选择相应的钢化参数，每一批钢化玻璃生产前应做抗冲击试验，钢化玻璃标识的印刷位置要保持一致。 四、铝隔条组装 铝隔条组装作业环境温度应在10℃~30℃之间，中空玻璃干燥剂（分子筛）应选用3A孔径的分子筛，并符合现行国家《3A分子筛》GB/T10504标准以保证干燥剂的有效使用，干燥剂开封后最好在24小时之内用完。对于组装用的铝隔条的壁厚应大于0.3mm，吸附孔通透、均布，不得有间断或缺孔，不得使用有折弯裂纹的铝间隔条，间隔条切割应保证条框切割后，切
新旧GBT11944中空玻璃标准的主要差异
附件1 新旧GB/T11944中空玻璃标准的主要差异 GB/T11944-2012《中空玻璃》国家标准于2012年12月31日由国家质量监督检验检疫总局、国家标准化管理委员会批准发布，2013年9月1日起正式实施，将代替GB/T11944-2002《中空玻璃》标准。新标准删除了原标准中的部分要求，修改和增加了一些要求，在技术要求、检验项目及试验方法等方面存在较大差异，对中空玻璃的产品质量提出了更高的要求。 GB/T11944-2012与GB/T11944-2002的要求差异 删除要求修改要求增加要求规格的规定胶层宽度叠差 密封性能外观质量水气密封耐久性 气候循环耐久性露点的要求和试验方法充气中空玻璃初始气体含量 高温高湿耐久性充气中空玻璃气体密封耐久性 U值 增加附录：中空玻璃失效原因及使用寿命的说明（附录A）、边部密封粘结性能的测试方法（附录B）、边部密封材料水气渗透率测试方法（附录C）、干燥剂水分含量测试方法（附录D）、中空玻璃光学现象及目视质量的说明（附录E） 1、新标准按中空腔内气体种类的不同，将产品分为普通中空玻璃和充气中空玻璃。并增加了充气中空玻璃的初始气体含量和气体密封耐久性能要求。 2、新标准删除了原标准中的密封性能，用水气密封耐久性能代替气候循环耐久性能和高温高湿耐久性能，试验条件和判定要求差异较大。新标准水气密封耐久性的试验条件更加苛刻，用水分渗透指数进
行定量判定，提高了产品性能要求。 旧标准：气候循环耐久性试验温度-15℃～52℃、320个循环（连续60天）；高温高湿耐久性试验温度25℃～55℃、相对湿度＞95%、224个循环（连续4周）。试验后测试露点温度进行定性判定。 新标准：水气密封耐久性高低温循环试验温度-18℃～53℃、56个循环（4周），恒温恒湿试验58℃、≥95%RH（7周），试验后测试水气渗透指数，进行定量判定。 3、新标准提高了对露点的要求，修改了露点试验的样品数量和试验方法。 内容GB/T11944-2002 GB/T11944-2012 要求≤-40℃＜-40℃ 样品数量20块15块 试验前放置时间放置一周以上至少24小时 4、修改了耐紫外线辐照性能的判定要求、试验样品数量、设备结构要求等。 内容GB/T11944-2002 GB/T11944-2012 要求试验后，试样内表面上均无结雾或污 染的痕迹、玻璃原片无明显错位和产 生胶条蠕变。 试验后，试样内表面应无结雾、水气凝结或 污染的痕迹且密封胶无明显变形 样品及数量4块（2块试验，2块备用）。取2块 试样进行试验，如果有1块或2块不 合格，另取2块备用试样重新试验 2块试样、两腔中空玻璃的试样为4块 试验设备光源为MLU型300W紫外灯，输出功 率不低于40W/m2 光源为功率300W、在315nm-380nm波长范 围内辐照强度≥40 W/m2的紫外灯
中空玻璃隔音计算
中空玻璃隔声 维护结构空气声隔声量 设计计算书 设计： 校对： 审核： 批准： XXX 二〇一二年二月二十四日
目录 1 计算引用的规范、标准及资料 (1) 2 建筑围护结构的隔声概述 (1) 3 隔声计算基本定律 (1) 4 隔声量计算方法、公式的选择 (1) 5 本项目实际计算参数 (2) 6 玻璃构件隔声量计算 (2) 7 隔声性能总结说明： (2)
维护结构空气声隔声量计算书 1 计算引用的规范、标准及资料 《建筑隔声评价标准》 GB/T50121-2005 《建筑幕墙》 GB/T21086-2007 《民用建筑隔声设计规范》 GB50118-2010 《建筑门窗空气声隔声性能分级及检测方法》 GB/T8485-2008 2 建筑围护结构的隔声概述 建筑围护结构构件的隔声，单指质量定律下空气声的隔绝。声音通过围护结构的传播，按传播规律有两种途径，一种是振动直接撞击围护结构，并使其成为声源，通过维护结构的构件作为媒介介质使振动沿固体构件传播，称为固体传声、撞击声或结构声；另一种是空气中的声源发声以后激发周围的空气振动，以空气为媒质，形成声波，传播至构件并激发构件振动，使小部分声音等透射传播到另一个空间，此种传播方式也叫空气传声或空气声。而无论是固体传声还是空气传声，最后都通过空气这一媒质，传声入耳。门窗、幕墙等结构工程，需要计算的是空气声隔声，撞击声隔声是建筑结构楼板等构件产生的，因此，本计算书中计算的是前者。 3 隔声计算基本定律 声的源头是振动，20Hz的声音对人耳的感觉叫“听阈”，20Hz以下振动频率的声音叫“次声”，20000Hz的声音对人耳的感觉叫“痛阈”，20000Hz以上振动频率的声音叫“超声”，次声及超声人耳都感觉不到！在实际隔声研究中最常用的是六个倍频程，中心频率是125Hz、250Hz、500Hz、1000Hz、2000Hz、4000Hz，基本上代表了常用的声频范围！ 维护结构构件的面密度越大，声频越高，构件的隔声量就越大，理论证实面密度增加一倍或噪声频率增加一倍，即提高一个频程，隔声量都会相应的增加6dB，这就是质量定律。 入射于构件的声频是客观的，欲被隔离的噪声，其频率的组成、各声频的声压级的大小，建筑师是无法变更的。所以实际计算主要是考虑面密度m，亦即：质量是决定构件隔声效果的主要因素。 4 隔声量计算方法、公式的选择 隔声量的计算有多种方法，其中有：1.公式计算法；2.图线判断法；3.平台做图法；4.隔声指数法；5.实测图表法。软件采用公式计算法进行计算，下面对这种方法进行一些介绍。 所有的理论计算公式由于都是在许多不同假设条件下推导出来的，所以计算值偏差普遍偏大，并不符合实际工程情况，无法直接应用在工程实际中，而在工程中一般采用成组的经验公式，对于幕墙、门窗等外维护结构我们使用国际、国内众多声学专家推荐并普遍采用的公式进行计算，相关公式汇总如下： (1)：计算单层构件时采用：
中空玻璃标准
中空玻璃标准GB11944-2012 前言 本标准与GB/T11944-2002的主要技术差异为： ——删除了中空玻璃常用规格、最大尺寸的规定； —增加了对制造中空玻璃的主要材料密封胶的性能要求； ——增加了对叠差的要求； ——修改了胶层厚度的要求； ——修改了中空玻璃外观要求； ——删除了密封性能要求 ——删除了气候循环耐久性和高温高湿耐久性要求； ——增加了加速耐久性要求； —增加了对充气中空玻璃初始气体含量的要求； ——增加了对充气中空玻璃气体密封耐久性的要求； ——修改了露点的试验方法； ——增加了边部密封粘结性能（附录A）、密封材料水分渗透率测试方法（附录B）、干燥剂水分含量测试（附录C）、中空玻璃光学现象及目视质量的说明（附录D）、中空玻璃使用寿命（附录E） 本标准的附录A、附录B、附录C为规范性附录，附录D、附录E为资料性附录。 本标准由中国建材工业协会提出； 本标准由全国建筑用玻璃标准化技术委员会归口； 本标准负责起草单位：秦皇岛玻璃工业研究设计院国家玻璃质量监督检验中心； 本标准参加起草单位： 本标准主要起草人： 本标准所替代标准的历次版本发布情况为： ——GB7020-1986、GB11944-1989 ——GB/T11944-2002 中空玻璃 1范围 本标准规定了中空玻璃的术语和定义、材料、技术要求、试验方法、检验规则、包装、标志、运输和贮存。 本标准适用于建筑以及冷藏、装饰等建筑以外用的中空玻璃。本标准不适用于由玻璃之外的其它材料构成的中空玻璃。
2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T1216外径千分尺 GB/T8170数值修约规则 建筑用安全玻璃：第2部分钢化玻璃 建筑用安全玻璃：第3部分夹层玻璃 GB11614平板玻璃 GB/T18915镀膜玻璃 3术语和定义 下列术语和定义适用于本标准。 中空玻璃 Sealedinsulatingglassunit 两片或多片玻璃以有效支撑均匀隔开并周边粘接密封，使玻璃层间形成有干燥气体空间的制品。 4材料 中空玻璃所用材料应满足中空玻璃制造和性能要求。 玻璃 可采用平板玻璃、镀膜玻璃、夹层玻璃、钢化玻璃、半钢化玻璃和压花玻璃等。平板玻璃应符合GB11614的规定，镀膜玻璃应符合GB/T18915的规定，夹层玻璃应符合的规定，钢化玻璃应符合的规定。其他品种的玻璃应符合相应标准或由供需双方商定。 边部密封材料 4.2.1中空玻璃边部密封弹性密封胶应符合JC/T486标准要求；热熔丁基胶应满足 JC/T914标准要求。 4.2.2中空玻璃边部密封材料应能够满足中空玻璃的水气和气体密封性能并能保持中 空玻璃的结构稳定。粘结性能应符合附录A的要求、水分渗透率的要求和测试方法见附录B。 间隔材料 间隔材料应符合相关标准和技术文件的要求。金属间隔框应去污或进行化学处理。 干燥剂 干燥剂应符合相关标准要求。 5分类 按形状分类 平型中空玻璃；
新中空玻璃标准
中空玻璃 1范围 本标准规定了中空玻璃的术语和定义、材料、技术要求、试验方法、检验规则、包装、 标志、运输和贮存。 本标准适用于建筑以及冷藏、装饰等建筑以外用的中空玻璃。本标准不适用于由玻璃之外的其它材料构成的中空玻璃。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T1216外径千分尺 GB/T8170数值修约规则 GB15763.2建筑用安全玻璃：第2部分钢化玻璃 GB15763.3建筑用安全玻璃：第3部分夹层玻璃 GB11614平板玻璃 GB/T18915镀膜玻璃 3术语和定义 下列术语和定义适用于本标准。 中空玻璃 Sea led insulatingglassunit 两片或多片玻璃以有效支撑均匀隔开并周边粘接密封，使玻璃层间形成有干燥气体空间的制品。 4材料 中空玻璃所用材料应满足中空玻璃制造和性能要求。
4.1玻璃 可采用平板玻璃、镀膜玻璃、夹层玻璃、钢化玻璃、半钢化玻璃和压花玻璃等。平板玻 璃应符合GB11614的规定，镀膜玻璃应符合GB/T18915的规定，夹层玻璃应符合GB15763.3的规定，钢化玻璃应符合GB15763.2的规定。其他品种的玻璃应符合相应标准或由供需双方商定。 4.2边部密封材料 4.2.1中空玻璃边部密封弹性密封胶应符合JC/T486标准要求；热熔丁基胶应满足 JC/T914标准要求。 4.2.2中空玻璃边部密封材料应能够满足中空玻璃的水气和气体密封性能并能保持中空玻璃的结构稳定。粘结性能应符合附录A的要求、水分渗透率的要求和测试方法见附录B。 4.3间隔材料 间隔材料应符合相关标准和技术文件的要求。金属间隔框应去污或进行化学处理。 干燥剂4.4 干燥剂应符合相关标准要求。 5分类 5.1按形状分类 平型中空玻璃； 曲面中空玻璃； 5.2按间隔层内气体分类 普通中空玻璃：间隔层内为空气的中空玻璃； 充气中空玻璃：间隔层内充入其它气体的中空玻璃。 6要求 中空玻璃的性能及试验方法应符合表1中相应条款的规定。 表1中空玻璃性能要求
中空玻璃概述
中空玻璃发展及现状 中空玻璃是由两层或多层玻璃之间按间距用有支撑将其隔开，周边密封，由空间形成干燥气体的玻璃制品，中空玻璃作为建筑重要外维护结构——门窗的最主要的构件拥有其它产品无可比的特点：1、隔热性能优越、其热传导系数K值小于0.3。2、隔音性能好、能降低噪音30~50clb，3、由于中空玻璃内空间是干燥气体或惰性气体它的可透性能优越，并且在内空间配上装饰物后，拥有各种风情的装饰性能，4、冬天在内外温差很大时，内层玻璃不结霜、不结露。自80年代以来，中空玻璃在中国经历了认识、发展、广泛应用三个过程，80年代中后期中空玻璃开始引进中国，生产厂家比较少，多集中在国有企业生产，主要用于冷柜、铝门窗行业，使用区域仅在东北、华北以及南方冷柜配套材料厂家，年使用量不足100万m2，90年代以后，由于亚运工程的带动，更重要的是国民经济高速发展，建筑节能的呼声越来越高，加上铝门窗幕墙行业超常规发展，使中空玻璃进了发展阶段，同时也带动了由制作中空玻璃用原材料的发展，原材料也基本上实现国产化。国产中空玻璃设备的生产研制也进入轨道，但主要自动化中空玻璃设备仍以国外进口为主，，以单道密封居多，中空玻璃年使用量年为200m2左右，但以100万m2/年的速度递增；90年代后期随着中空玻璃的优越性越来越被人们认识、接受以及塑钢门窗大发展的推动，中空玻璃进入广泛应用阶段，中空玻璃纳入建筑节能标准体系以内，许多地方政府制定地方法规，要求建筑门窗必须使用中空玻璃，全国各地掀起了投资中空玻璃生产的热潮中。据不完全统计，目前制作中空玻璃的生产厂家不低于1000家，国产、进口自动化生产线不低于500家，年生产量不低于1000万m2，据统计2002年中空玻璃使用量约为2500万m2，由于中空玻璃的大发展，中空玻璃制作工艺出现了多样化，胶条式中空玻璃由于其投资少、工艺简单，在中低档中空玻璃市场逐渐占有20%左右的市场。 中空玻璃制作工艺及规程 目前国内中空玻璃的制作方式上有两种：双道密封槽铝式和胶条式(Swwiggle)其中双道密封槽铝式制作工艺占80%，胶条式制作工艺占20%左右。 1、槽铝式中空玻璃的制作工艺、使用设备及技术要点 (1)槽铝式中空玻璃工艺流程及使用设备配置：玻璃清洗机，板压机、丁基胶机、双组份打胶机、分子筛灌装机。 (2)各工序基本作用及技术要点 A、按用户的要求设计 按用户要求设计包括按用户提出的尺寸要求、规格要求、结构要求、质量要求及其他要求进行相应的、合理的设计。按用户设计是中空玻璃生产过程中的前道工序和重要环节。 B、设计的依据主要是，GB1194—89《中空玻璃》标准和有的行业规定、经验数据。 C、主要内容包括：玻璃尺寸、规格的设计、铝间隔条尺存、规格的设计、密封材料的要求等。 D、玻璃切割下料
中空玻璃规范最新版本
国际标准 建筑用中空夹胶玻璃 技术条例 正式出版 建筑标准化、技术规定标准和认证的国家间的科学-技术委员会 莫斯科市
前言 1 《玻璃研究院》无限股份公司、《工业建筑中央科学研究设计院》无限股份公司和俄罗斯国家建设委员会的标准、技术规定标准和认证管理局，在考虑到《Glastechniche Industrie Peter Lisec GmbH》和《联邦建筑科学-技术认证中心》的基础上制定了此国际标准。 俄罗斯国家建设委员会载入。 2 建筑技术标准和认证的国家间的科学-技术委员会于1999年12月2日采用此国际标准。 3代替国标24866-89 4 依据2000年的05月06日№39号俄罗斯国家建设委员会指令，此标准自2001年1月1日起作为俄罗斯联邦国家标准开始实施。 没有俄罗斯国家建设委员会的批准，此标准不能在俄罗斯联邦境内作为正式刊物全部或者部分再版、不能被规定印刷份数并进行传播。 ISBN5-88111-067-6 俄罗斯国家建设委员会，2000
目录 1 应用领域 (1) 2 标准文献 (2) 3 类别、主要参数和尺寸 (3) 4技术总要求 (8) 5 验收规则 (14) 6 检查方法 (17) 7 运输和保存 (27) 8 生产、设计、安装和维护推荐书 (29) 9生产者的保证 (31) 附件A 中空玻璃的光学性能和热工性能 (32) 附件Б玻璃的最小厚度 (35) 附件В中空玻璃的密闭性定义 (36) 附件Г关于标准制定人员的信息 (38)
建筑用中空夹胶玻璃 技术条例 采用日期2001年1月1日 1 应用领域 此标准推广至建筑用夹胶中空玻璃（以下称—中空玻璃），规定用于透 明结构的玻璃系统：窗户和门组块、隔墙、采光顶等。 标准不能应用于建筑结构中使用的特殊类型的中空玻璃（防弹玻璃、防 火玻璃、玻璃间的空间内带聚合薄膜的玻璃、带有曲线表面的玻璃等）。 本标准的要求是必须的（除文中所述的作为推荐或者参考的其它要求外）。 标准可以用于认证。 2 标准文献 在本标准内引用了下列标准文献： 国标111-90 单片玻璃。技术条例 国标166-89 卡尺。技术条例 国标427-75 金属测量直尺。技术条例 国标577-68 带有0.01mm的划分刻度值的钟表型的指示器。技术条例 国标2768-84 工业用丙酮。技术条例 国标3749-77 90°测量角尺。技术条例 国标3956-76 工业用硅胶。技术条例 国标4295-80 装单玻璃的木箱。技术条例 国标5244-79 木刨花。技术条例 国标5533-86 有花纹的单玻璃。技术条例 国标6507-90 千分尺。技术条例 国标6709-72 蒸馏水。技术条例 国标7481-78 加强单玻璃。技术条例 国标7502-98 金属测量卷尺。技术条例 国标9805-84 丙基乙醇。技术条例 国标10198-97 装质量大于200小于20000千克货物的木箱。总技术条 例 国标12162-77 固体二氧化碳。技术条例 国标14192-96 货物标识 国标15102-75通用的金属封闭集装箱，标准质量净重5.0吨。技术条 例 国标20435-75 通用的金属封闭集装箱，标准质量净重3.0吨。技术条 例 国标22235-76 铁路轨道干线货物车厢1520mm。在装卸和调车过程中 保障完整性的总要求。 国标23166-99 窗户组块。总技术条例
门窗中空玻璃检验标准
第1 页共6 页 页次 玻璃检验规范 1、目的： 为规范产品在过程生产、过程检验、入库检验提供统一操作及检验标准，特制定本制度。 2、范围： 本质量标准适用于本公司玻璃加工、制作技术要求、检验标准执行。 3、职责 品管部：负责按《玻璃检验规范》进行检验。 4、检验步骤： 4.1外观检验条件 4.2玻璃表面区分 4.3检验项目及判定准则 4.4检验项目附图说明 5、具体实施内容 5.1 外观检验条件： 5.1.1光源：自然光或日光灯 5.1.2 目视角度：与玻璃面成45～90度 5.1.3 目视距离：一般50～70cm左右 5.2 玻璃表面区分 5.2.1产品在安装之后，按照人们观看产品的习惯，以是否容易观察到产品的表面来区分产品的主要外露面、次要外露面和不易看见的面： 表面分区特点描述重要度 A面(主要面) 用户在使用过程中直接看得见或容易关注到的产品表面，通常指正常人站立平视时视 线上、下方各60cm范围内的区域(含室内、外)。 极重要 B面(次要面) 看得见但通常不是用户重点关注的表面或区域，如正常人站立平视时视线上、下方 60-120cm范围内的区域。 重要 C面(非关注面) 产品安装后的隐藏位、遮盖位。看得见但用户通常不会去关注的表面或区域，如正常 人站立平视时距视线120cm范围以外的区域。 一般
第2 页共6 页 页次 5.2.2玻璃表面分区与目视角度、距离图示 5.3检验项目及判定准则 5.3.1 玻璃款式：实物款式（如磨砂、白玻）须与采购单要求一致。 5.3.2 玻璃尺寸 长/宽(L:长度）尺寸范围L＜1000mm 1000mm≤L＜2000mm L≥2000mm 允差±3mm ±3mm ±3mm 对角线之差应不大于对角线平均长度的0.2% 厚度（D：厚度）尺寸范围D＜17mm 17mm≤D＜22mm D≥22mm 允差±1.0mm ±1.5mm ±2.0mm 组合叠差（L：长度）尺寸范围L＜1000mm 1000mm≤L＜2000mm L≥2000mm 允差＜3mm ＜4mm ＜5mm 4 4 5 o 5 o 50～70cm A面 6 c m 6 c m 6 c m 6 c m B面 C面 B面 C面
中空玻璃技术交底
一、施工准备 1、材料准备:中空钢化玻璃、中性硅酮密封胶、自攻螺丝钉、玻璃压块、铝型材扣盖等 2、机具准备:螺丝刀、自攻钻、胶枪、玻璃吸盘、仪器设备等。 3、作业条件准备 （1）玻璃面板安装施工应符合现行行业标准规范的有关规定。 （2）安装施工机具在使用前，已进行严格检查。电动工具已进行绝缘电压试验；手持玻璃吸盘已进行吸附重量和吸附持续时间试验。 （3）吊篮使用前已进行全面安全检查。 （4）龙骨、岩棉、层间封修已隐检报验通过。 二、工艺及步骤 1、施工工艺 施工准备→检查验收玻璃板块→将玻璃板块按编号、层次堆放→对应编号搬运至施工楼层初安装→调整→固定→打胶→验收 2、施工步骤 （1）施工准备：核查龙骨、岩棉、层间封修安装质量，并对工具、吊篮进行检查。同时，检查压板、立柱、横梁上胶条安装质量，对不合格处整改。 （2）玻璃进场时，按照材料验收质量要求，对即将安装的玻璃板块进行检查。 （3）将验收合格的玻璃按编号、层次堆放，材料堆放时应放置在A字架上或下垫枕木斜靠在结构柱处，并做好防护、防止碰撞。 （4）按照材料编号对应安装图纸位置，将材料倒运至各楼层施工区域。利用玻璃吸盘将玻璃放置在横梁上，左右两竖边用铝合金压板固定。注意：玻璃下边缘与下边框槽底之间应采用硬橡胶垫块衬托，垫块（压模成型的氯丁橡胶垫块）数量为2个，厚度不小于5mm，每块长度不小于100mm。按照玻璃上标签正反面安装镀膜玻璃，防止镀膜层倒置氧化。同时，玻璃面板与槽口之间应用三元乙丙橡胶条进行可靠密封。 （5）调整玻璃安装位置，使玻璃居槽口中，距型材及玻璃压板不小于5mm。 （6）待玻璃板块调整完成后，用M5不锈钢十字盘头螺钉固定，横、竖固定点间距不大于300mm，距两端边缘距离不大于120mm。固定安装完成后，进行玻璃固定隐检报验，签字确认后方可进行铝型材扣盖安装。 （7）铝型材扣盖安装后，对室内外横梁与立柱之间、型材与玻璃之间打硅酮密封胶。打胶前查看、清理胶缝，确保无尘土、水渍、油渍等。打胶应横平竖直、美观、密实、顺直、平滑无明显停顿现象。 三、质量标准 1、材料质量要求 玻璃边缘已进行磨边和倒角处理，表面平整，外露表面无明显擦伤、腐蚀、污染、斑痕。中空玻璃的两片玻璃厚度差不大于3mm。密封胶必须在有效期内使用且质量证明资料齐全、材料复试通过。 2、安装质量要求 （1）玻璃面板接缝应横平竖直，大小均匀，目视无明显弯曲扭斜，胶缝外应无胶渍。（2）橡胶条镶嵌密实、密封胶应填充平整。 四、安全注意事项 （1）吊篮使用前应进行全面安全检查，不得作为竖向运输工具，并不得超载；不允许在空中进行吊篮检修；吊篮上的施工人员必须配系安全带。 （2）采用脚手架进行玻璃安装时，脚手架经过验收，与结构有可靠连接。 （3）补焊作业时，应对已安装玻璃进行防护，并采取接火兜等防火措施。
中空玻璃生产线操作规程
中空玻璃生产线操作规程 一、操作步骤 1.开启总电源； 2.水箱注满水，需要时开启水加热器； 3.每班生产前5分钟打开鼓风机，并打开风加热器。调节温控器，设定温度 35~45℃左右； 4.按下传送、毛刷、水泵、检查灯启动按钮使设备进入工作状态。 5.将玻璃放入进料段，玻璃自动进入清洗段，经清洗干燥后到铝框定位段检查区，检查玻璃清洗质量。 6.在自动工作方式下，第一片玻璃经清洗干燥后自动停在铝框定位段的检查区，检查玻璃清洗质量；铝框定位装置自动启动，人工放置涂好胶的铝框；踩下脚踏开关，定位装置退回，传送电机启动，玻璃进入合片段。第二片玻璃经清洗干燥后先通过铝框定位段的检查区进入合片段。然后快速的通过合片段，与第一片玻璃合片后一起进入板压段，板压段自动启动完成合片板压过程，经板压，玻璃达到预定的厚度尺寸。 注：如发现第一片玻璃有问题，可以按下急停按钮系统停止，以手动的方式把玻璃放置好。（根据加工要求和实际情况来选择自动或手动工作方式。） 7.合片板压好的玻璃进入下片台，人工下料。 8.每班结束后，关闭控制台上各旋钮，再关总开关。 注：先关闭加热器，五分钟后再关闭风机 注意事项 1、玻璃在清洗前必须经过磨边，否则会对部分构件造成损伤。
2、向水箱及软化水装置注水的自来水开关保持开启且水量充足。 3、根据实际情况调节电器箱内的水温控制器来设定水温，一般在15度至50度之间，亦可加中性洗涤剂，以达到最佳清洗效果。 4、调节无级变速器调速按钮，根据玻璃污垢情况调定传送速度。 5、清洗玻璃厚度为3~15mm。 二、维护与保养 1、传动维护 各传送轴承、毛刷轴承、链轮、齿轮定期加注钙基润滑脂；无级调速器每半年换润滑油一次，且在运转中应时常检查其油位，保持油位在轴标中心线以上。 2、水路维护 水箱内循环水应每天更换清洗一次，经常检查喷水嘴喷水情况，若发现堵塞应取下清理。 3、气路维护 过滤器定期放水，油雾器加油。定期检查风机运行情况，如有异常声音应立即停机检查；定期清洗风机过滤网，以减小风阻力、提高吹干后玻璃表面清洁度。 编制：审核：生效日期：2016年8月
中空玻璃测试方法
中空玻璃测试方法 中华人民共和国国家标准 中空玻璃测试方法 Testing method of insulating glass 1 适用范围 本方法适用于胶封双层中空玻璃的露点、密封、紫外线照射、高温高湿、气候循环试验。 2 试样制备 2.1由4 mm厚的浮法或普通平板玻璃制成，长510+3 0mm，宽360+3 0 mm，空间间距为12 mm的双层中空玻璃试样20块。 2.2 试样标志要清楚，并在材料、结构和制造工艺方面应有充分的代表性。 2.3 试样擦拭后，分别置于梯形箱体，内装4个20W日光灯制成的观察箱（见图1）内的框架上，然后开灯，在离试样2 m处，视线与试样垂直观察。如果玻璃内表面有污物存在，则不能用于试验。 1一箱体；2一试样；3一日光灯
3.1密封试验 3.1.1仪器设备 3.1.1.1 真空箱：由金属材料制成的能达到试验要求真空度的箱子。真空箱内装有测量厚度变化的支架和百分表（见图2）。 3.1.2 试拉准备 试验前，试样应在23±2℃的环境温度内放置12h以上。 3.1.3 试验步骤 3.1.3.1 将试样分批放人真空箱内，安装在装有百分表的支架中。 3.1.3.2 把百分表调整到零点或记下百分表的初始读数。 3.1.3.3 试验时把真空箱内压力降到低于环境气压10±0.5kPa (100±5 mbar)。在到达低压后5～10min内记下百分表读数，计算出厚度增长值d1, 3.1.3.4 保持低压2.5 h后，在5 min内再记百分表的读数，计算出厚度增长值dZ , 3.1.3.5 渗漏偏差判定 a. 厚度增长值dl必须≥0.8mm为不渗漏。 b. 2.5h后厚度增长偏差δ＝（d2－d1）/ d1×100＜15％为不渗漏。 3.2 露点试验 3.2.1仪器设备 露点仪：测量管的高度为300 mm 测量表面直径为Φ50 mm （见图3）温度计：测量范围为一80~30℃，精度为为1℃。
中空工序安全操作规程
中空工序安全操作规程 （1）合片作业指导书 1、工作前检查压缩空气的压力是否达到5-7PA的范围，工作中每隔一段时间将空气过滤器中的水放掉。 2、开启主开关，电源指示灯亮。 3、如果紧急灯亮，要解除紧急开关。 4、将辊子开关打开，放行玻璃开关打开，工作台移动开关打开。 5、负责对玻璃的清洗情况进行检查，如果不干净，如果是玻璃本身问题，放置到一边，若是清洗机的问题，调整清洗机，如吹扫毛刷，调整速度等，再进行清洗。 6、如有镀膜玻璃，第一片玻璃过来后，检查膜面是否在里面，将铝框定位，然后扶第二片玻璃到达挡辊，进行合片。 7、合片时铝框边部四周与玻璃边的间距要一致（大小片除外），聚硫胶深度为5-7MM，硅酮结构胶的深度视用户需要而定，特殊情况由生产部经理确定。 8、合好片的中空玻璃要符合以下要求： 9、合好片后，踩脚踏开关，将中空玻璃放行进入压片机。 10、每天工作前后检查设备。 11、每天工作填写玻璃缺陷统计表
12、发现设备故障填写设备故障报修单给设备部。 （2）清洗作业指导书 1、由中空组长负责安排工人每天将清洗机水箱换一次水，水箱中加入软化水并放入200-300ML清洗剂。 2、每周打开机器，对毛刷冲洗一遍，检查是否有各种杂物和胶粘在辊子上，风机每两天清洗一次。 3、合上总电源开关，开启空压机，检查压缩空气压力是否达到5-7PA的范围，并定期排放空气过滤器中的水。 4、解除紧停开关。 5、按下电源开关开启。 6、启动风机，直到风机启动信号变为绿灯。 7、启动加热器，使加热器的指示灯亮。 8、按自动按钮进入自动状态。 9、前进开关达到开的位置，输送速度按钮调整为“50-70M/MIN” 10、间隔距离根据玻璃厚度设置为15MM或30MM玻璃厚度小于15MM间距设置为15MM，大于等于15MM设置为30MM。 11、放上玻璃进行运行。 （3）压片机作业指导书 1、工作前检查空气压力是否达到5-7PA的范围。 2、开启控制柜电源开关。 3、如果机械处于紧停状态，解除紧停开关。 4、按下开启开关，按自动按钮进入自动状态。 5、发现故障，填写报修单给设备部。 （4）锯框作业指导书 1、工作前检查压缩空气压力是否在5-7PA的范围。 2、若是涂聚硫胶，玻璃尺寸减去22MM既为铝条切割尺寸，若是结构胶，根据用户需要进行切割，特殊要求的玻璃，由生产部经理确定，保证切割误差为+-0.5MM。 3、锯铝条时要长短搭配，合理利用材料。
