玻璃材料知识1
卖玻璃常见知识点总结
卖玻璃常见知识点总结一、玻璃的特性1. 透明度：玻璃是一种高度透明的材料，能够让光线透过并且不使光线发生散射，因此常被用于窗户、玻璃门等。
2. 硬度：玻璃的硬度很高，通常在摩氏硬度中居于5.5-7之间，比普通金属硬度更高。
3. 耐腐蚀：玻璃不受化学药品的腐蚀，因此能够长时间保存。
4. 抗压性：玻璃在受到外部压力时具有一定的抗压性，不易破碎。
5. 抗热性：玻璃在受到高温环境时不易改变形状，也不易熔化。
二、玻璃的制造工艺1. 熔制：玻璃的主要原料是石英砂、石灰和碳酸钠等，这些原料在高温下被熔融成为液态玻璃。
2. 成型：液态玻璃通过吹制、浇铸、挤压等方式成型成为各种形状和尺寸的玻璃制品。
3. 冷却：成型后的玻璃经过冷却处理，使其变得坚硬和透明。
4. 表面处理：玻璃通常需要进行磨削、抛光等表面处理以提高其外观和性能。
三、玻璃的用途1. 建筑：玻璃被广泛用于建筑领域，如窗户、门、墙面等，增加了建筑物的透光性和美观度。
2. 家具：玻璃家具如玻璃桌面、玻璃柜门、玻璃橱窗等，具有美观、易清洁等优点。
3. 车辆：汽车上的挡风玻璃、侧窗玻璃等，提高了驾驶者的视野和安全性。
4. 电子产品：手机、平板电脑、电视等电子产品上的触摸屏、显示屏等都采用了玻璃材料。
5. 日用品：玻璃杯、碗、瓶等日用品也是玻璃的常见用途。
四、玻璃的保养1. 清洁：使用软布擦拭玻璃表面，尽量避免使用化学清洁剂，以免对玻璃表面造成损坏。
2. 防霉：玻璃制品容易吸附水汽，因此要注意保持干燥，防止发霉。
3. 防磨损：使用玻璃器皿时要注意轻放，避免碰撞造成磨损或者破碎。
五、关于玻璃的行业发展1. 玻璃制造技术的不断进步，生产出了各种新型玻璃，如夹层玻璃、防弹玻璃、自清洁玻璃等。
2. 玻璃在科技、医疗、环保等领域的应用越来越广泛，如光纤通讯、医用玻璃器皿、太阳能玻璃等。
3. 玻璃回收再利用的技术不断完善，有利于减少资源浪费和环境污染。
总结玻璃是一种常见的材料，具有许多独特的特性和广泛的用途。
玻璃基础知识1

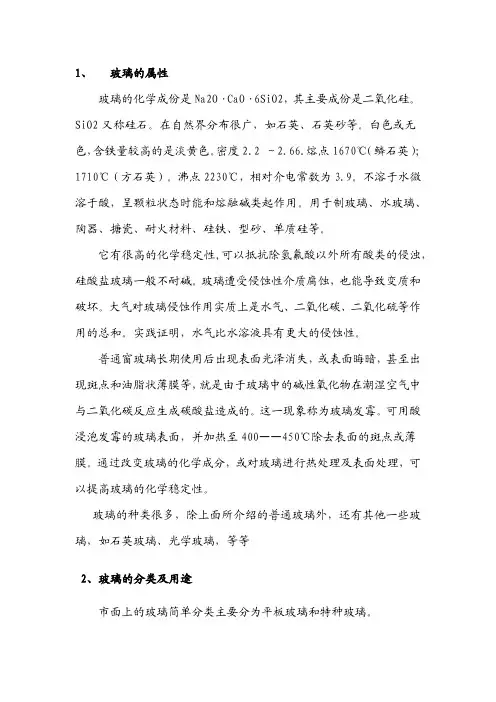

1、玻璃的属性玻璃的化学成份是Na2O〃CaO〃6SiO2，其主要成份是二氧化硅。
SiO2又称硅石。
在自然界分布很广，如石英、石英砂等。
白色或无色，含铁量较高的是淡黄色。
密度2.2 ～2.66.熔点1670℃（鳞石英）；1710℃（方石英）。
沸点2230℃，相对介电常数为3.9。
不溶于水微溶于酸，呈颗粒状态时能和熔融碱类起作用。
用于制玻璃、水玻璃、陶器、搪瓷、耐火材料、硅铁、型砂、单质硅等。
它有很高的化学稳定性,可以抵抗除氢氟酸以外所有酸类的侵浊，硅酸盐玻璃一般不耐碱。
玻璃遭受侵蚀性介质腐蚀，也能导致变质和破坏。
大气对玻璃侵蚀作用实质上是水气、二氧化碳、二氧化硫等作用的总和。
实践证明，水气比水溶液具有更大的侵蚀性。
普通窗玻璃长期使用后出现表面光泽消失，或表面晦暗，甚至出现斑点和油脂状薄膜等，就是由于玻璃中的碱性氧化物在潮湿空气中与二氧化碳反应生成碳酸盐造成的。
这一现象称为玻璃发霉。
可用酸浸泡发霉的玻璃表面，并加热至400——450℃除去表面的斑点或薄膜。
通过改变玻璃的化学成分，或对玻璃进行热处理及表面处理，可以提高玻璃的化学稳定性。
玻璃的种类很多，除上面所介绍的普通玻璃外，还有其他一些玻璃，如石英玻璃、光学玻璃，等等2、玻璃的分类及用途市面上的玻璃简单分类主要分为平板玻璃和特种玻璃。
平板玻璃是指未经其他加工的平板状玻璃制品，也称白片玻璃或净片玻璃。
平板玻璃是建筑玻璃中生产量最大、使用最多的一种，主要用于门窗，起采光、围护、保温、隔声等作用，也是进一步加工成其他技术玻璃的原片。
按生产方法分，平板玻璃主要分为引上法平板玻璃(分有槽/无槽两种)、平拉法平板玻璃和浮法玻璃。
而浮法玻璃由于厚度均匀、上下表面平整平行，再加上劳动生产率高及利于管理等方面的因素影响，正成为玻璃制造方式的主流。
玻璃可从不同的角度进行分类以下几种分类：（一）普通平板玻璃3-4厘玻璃，这种规格的玻璃主要用于画框表面。
5-6厘玻璃主要用于外墙窗户、门扇等小面积透光造型等等。
第1章玻璃的结构和组成汇总
第1章玻璃的结构和组成汇总玻璃是一种常见的无定形固体，具有广泛的应用领域。
它的结构和组成是决定其性质和用途的重要因素。
本文将对玻璃的结构和组成进行综述。
在微观层面上，玻璃的结构是一种无序的固态结构，没有长程的周期性。
这是与晶体不同的地方。
晶体具有有序排列的原子或分子，可以形成晶格结构。
然而，玻璃的结构是由成千上万个原子或分子组成的无序网络。
这种无序性导致了玻璃的特殊性质，如透明度和断裂特性。
玻璃的主要成分是硅氧四面体。
硅氧四面体由一个中心的硅原子和四个周围的氧原子组成。
硅氧四面体通过共价键相互连接，形成三维的网络结构。
这种结构是玻璃形成的基础。
除了硅氧四面体，其他元素的添加也可以改变玻璃的性质和组成。
玻璃的组成可以根据成分的不同而有所变化。
硅酸盐玻璃是最常见的一种，其主要成分是硅氧四面体。
具体来说，硅酸盐玻璃是由四氧化硅（SiO2）和其他金属氧化物（如氧化钠、氧化钙、氧化铝等）形成的。
不同金属的加入会改变玻璃的化学和物理性质。
另一种常见的玻璃是硼硅酸盐玻璃。
硼硅酸盐玻璃中，硅氧四面体和硼氧四面体交替排列。
硼氧四面体由一个中心的硼原子和三个周围的氧原子组成。
硼硅酸盐玻璃具有低的熔点和低的热膨胀系数，常用于热力学应用。
另外，还有氧化物玻璃和非氧化物玻璃。
氧化物玻璃是以金属氧化物为主要组成部分，如硅酸盐玻璃。
而非氧化物玻璃是由非金属元素（如氟、碳、氮、硫等）形成的，常见的非氧化物玻璃有氟硅酸盐玻璃和硫化物玻璃。
非氧化物玻璃具有特殊的光学、电学和热学性质，广泛应用于光纤通信和光学器件等领域。
此外，玻璃的制备过程也会影响其结构和组成。
常见的玻璃制备方法包括熔融法、溶胶-凝胶法和化学气相沉积法。
熔融法是最传统的制备方法，即将玻璃原料加热到高温熔化后冷却。
溶胶-凝胶法则是将溶胶经过凝胶化处理形成固态玻璃。
化学气相沉积法是通过气态前体沉积到基底上形成玻璃薄膜。
总之，玻璃的结构和组成是多样化的，具有广泛的应用领域。
玻璃的原材料

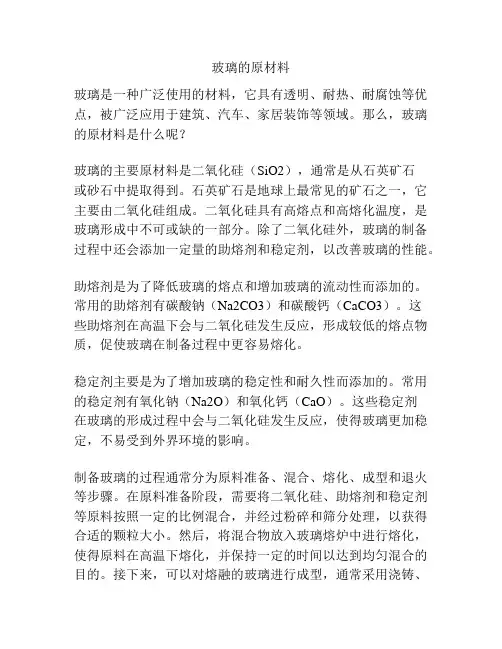

玻璃的原材料玻璃是一种广泛使用的材料，它具有透明、耐热、耐腐蚀等优点，被广泛应用于建筑、汽车、家居装饰等领域。
那么，玻璃的原材料是什么呢？玻璃的主要原材料是二氧化硅（SiO2），通常是从石英矿石或砂石中提取得到。
石英矿石是地球上最常见的矿石之一，它主要由二氧化硅组成。
二氧化硅具有高熔点和高熔化温度，是玻璃形成中不可或缺的一部分。
除了二氧化硅外，玻璃的制备过程中还会添加一定量的助熔剂和稳定剂，以改善玻璃的性能。
助熔剂是为了降低玻璃的熔点和增加玻璃的流动性而添加的。
常用的助熔剂有碳酸钠（Na2CO3）和碳酸钙（CaCO3）。
这些助熔剂在高温下会与二氧化硅发生反应，形成较低的熔点物质，促使玻璃在制备过程中更容易熔化。
稳定剂主要是为了增加玻璃的稳定性和耐久性而添加的。
常用的稳定剂有氧化钠（Na2O）和氧化钙（CaO）。
这些稳定剂在玻璃的形成过程中会与二氧化硅发生反应，使得玻璃更加稳定，不易受到外界环境的影响。
制备玻璃的过程通常分为原料准备、混合、熔化、成型和退火等步骤。
在原料准备阶段，需要将二氧化硅、助熔剂和稳定剂等原料按照一定的比例混合，并经过粉碎和筛分处理，以获得合适的颗粒大小。
然后，将混合物放入玻璃熔炉中进行熔化，使得原料在高温下熔化，并保持一定的时间以达到均匀混合的目的。
接下来，可以对熔融的玻璃进行成型，通常采用浇铸、拉伸、吹制等方法。
最后，将成型的玻璃进行退火处理，以去除内部应力和提高玻璃的物理性能。
总之，玻璃的主要原材料是二氧化硅，同时还添加了助熔剂和稳定剂等辅助材料。
这些原材料通过熔化、成型和退火等工艺步骤，最终形成我们常见的各种玻璃制品。
玻璃知识1
Si离子的四面体结构
玻璃结构
不规则结构的结果:
没有固定的熔点 从固体到液体逐渐转变，反之亦然。
玻璃结构 晶体 当融液从a点冷却，体积Vspec将逐渐减少到b点，相应的熔点 为Ts。当多余的热量消散时体积急剧减到c点。物质结晶即在某温 度从液态变到固态（在固化过程中热被释放）。一旦所有的流体被 固化，继续冷却并体积Vspec进一步缩小。在结晶过程中结构改变 即在液态时离子的不规则运动现在以一种有序的模式结晶（晶格）。
从熔融态冷 却形成晶体 或玻璃
玻璃结构
玻璃中除了二氧化硅，还有不能由本身形成玻璃的“添 加物”（Na2O, K2O, MgO, CaO, BaO and PbO），这些添 加物可以结合在玻璃结构中。以这种方式我们可以有不同性 质的稳定玻璃。下图中Na2O取代了被分开的氧桥。 这反应使网络中的结合力减弱：在一定温度下玻璃热膨 胀增加。钠离子有高的迁移率使玻璃的电阻大大减小。
引言
对大多数灯而言玻璃满足这些要求。但没有一种玻璃满 足所有灯的所有要求，所以我们有许多各种不同类型的玻璃。 象高压钠灯（SON）我们没有玻璃能承受200º C钠蒸气的腐蚀。 为这种灯特别发展了称为PCA的一种陶瓷材料
下面我们讨论制灯玻璃材料，它的性能及在制灯过程中 的处理。
什么是玻璃？ 玻璃的定义: 玻璃是一种在高温下熔化后，再经过冷却制得的无定形无机物 质。一般玻璃的主要成分是SiO2 玻璃的重要特性：
玻璃的热性能
什么是粘度？ 玻璃能够承受的最大不变形温度取决于粘度/温度特性。粘度由流 体内部流动阻力所决定。粘度也决定了玻璃加工的温度。粘度的单位 是泊(poise)。 一些熟知物质的粘度值 ： (poise) 水／Water 甘油／Glycerine 蜂蜜／Treacle 焦油／Tar 铝／Aluminium 窗玻璃／Window glass 0.02 10 300 10
玻璃知识点总结化学

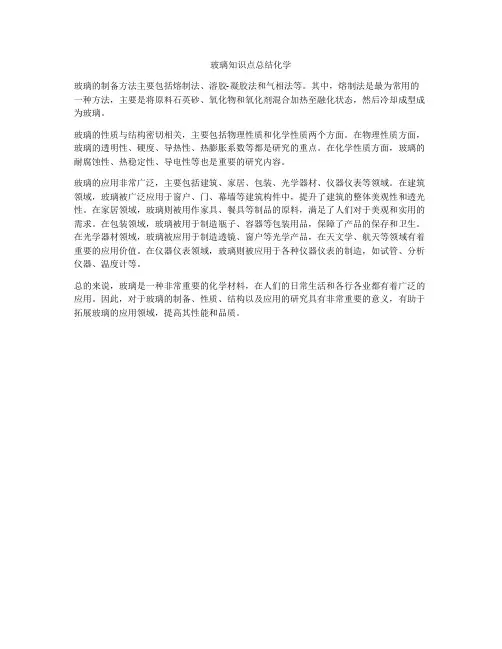

玻璃知识点总结化学
玻璃的制备方法主要包括熔制法、溶胶-凝胶法和气相法等。
其中，熔制法是最为常用的一种方法，主要是将原料石英砂、氧化物和氧化剂混合加热至融化状态，然后冷却成型成为玻璃。
玻璃的性质与结构密切相关，主要包括物理性质和化学性质两个方面。
在物理性质方面，玻璃的透明性、硬度、导热性、热膨胀系数等都是研究的重点。
在化学性质方面，玻璃的耐腐蚀性、热稳定性、导电性等也是重要的研究内容。
玻璃的应用非常广泛，主要包括建筑、家居、包装、光学器材、仪器仪表等领域。
在建筑领域，玻璃被广泛应用于窗户、门、幕墙等建筑构件中，提升了建筑的整体美观性和透光性。
在家居领域，玻璃则被用作家具、餐具等制品的原料，满足了人们对于美观和实用的需求。
在包装领域，玻璃被用于制造瓶子、容器等包装用品，保障了产品的保存和卫生。
在光学器材领域，玻璃被应用于制造透镜、窗户等光学产品，在天文学、航天等领域有着重要的应用价值。
在仪器仪表领域，玻璃则被应用于各种仪器仪表的制造，如试管、分析仪器、温度计等。
总的来说，玻璃是一种非常重要的化学材料，在人们的日常生活和各行各业都有着广泛的应用。
因此，对于玻璃的制备、性质、结构以及应用的研究具有非常重要的意义，有助于拓展玻璃的应用领域，提高其性能和品质。
汽车玻璃的知识(1)
汽车玻璃的知识汽车帖膜：贴膜的作用很多，了解比较贴近生活的1、贴膜可以有效防止太阳的强光和紫外线，保护你的皮肤。
2、贴膜可以防止太阳的强光将车内的一些物体退色。
3、贴膜可以防止小偷，好的贴膜外面颜色很深，而不会影响车内人的视线，这样小偷很难发现你车里的东西。
好了就说这些吧，总之贴膜是有N多好处的，但一定要记住要贴好膜啊。
如果你想贴膜，想了解贴膜知识，请登陆：这是一个行业网站，不是贴膜商家，为买卖双方提供一个交流沟通的平台，这里还有非常丰富的贴膜知识，如果您想了解贴膜，那这一定是一个不错的选择哦^_^汽车玻璃的知识汽车玻璃介绍一、汽车玻璃的种类、型号、厂家（一）、汽车玻璃的种类1、从狭义上讲汽车玻璃分为夹层玻璃、钢化玻璃两大类，是由玻璃原片经过二次加工而成的。
一般，汽车前挡玻璃普遍选用A类夹层玻璃，其他玻璃多采用钢化玻璃，也有一些中高档汽车采用夹层、中空玻璃。
1）夹层玻璃：夹层玻璃是两层或两层以上的玻璃经过胶合而成的加工型玻璃。
它一般分为平夹层玻璃和弯夹层玻璃两种。
目前，广泛应用于汽车上的一般是弯夹层玻璃，少部分车窗玻璃是平夹层玻璃。
2）钢化玻璃：钢化玻璃是将玻璃加热到接近软化温度时进行骤冷淬火而成的玻璃制品。
由于钢化玻璃的表面压应力与内部张应力达到一致或基本平衡，所以钢化玻璃具有较强的抗冲击性和较好的热稳定性。
钢化玻璃一般分为全钢化玻璃和区域钢化玻璃两种，前者适用于汽车边窗、后挡以及建筑上，后者适用于普通轿车、大客、面包车、载重车的前风挡，它的强度高，但破碎后呈粉碎状。
2、在夹层与钢化玻璃基础上衍生的其他类型汽车玻璃。
中空玻璃：在两层钢化玻璃中间夹上它是一种隔热、隔音的新产品，如果用镀膜玻璃中空，则可获得冬暖夏凉的最佳效果。
它可用于汽车的边窗、各类建筑、食品橱、冷柜以及需创建空调和隔音的地方。
防弹玻璃：两层以上的玻璃（或钢化玻璃）经过夹层而获得的一种具有防子弹穿透功能的专用玻璃。
防弹玻璃是夹层玻璃开发使用的延伸，它可用于各类交通工具、金融机构以及储存贵重物品的建筑等。
钢化玻璃材料
钢化玻璃材料
钢化玻璃是一种经过特殊处理的玻璃材料，具有强化、耐冲击、耐热、耐腐蚀等优良性能，被广泛应用于建筑、家具、汽车等领域。
本文将对钢化玻璃的制造工艺、特性及应用进行介绍。
首先，钢化玻璃的制造工艺是通过在玻璃表面形成压缩应力层，使得玻璃具有较高的强度和耐冲击性。
制造过程中，首先选择优质的浮法玻璃作为原料，经过切割、打磨、清洗等工序后，放入钢化炉中进行加热处理，然后急冷处理，最终形成钢化玻璃。
这种特殊的加工工艺使得钢化玻璃比普通玻璃具有更高的抗弯曲强度和耐冲击性。
其次，钢化玻璃具有优异的特性。
首先是强化性能，钢化玻璃的抗弯曲强度是普通玻璃的3-5倍，耐冲击性是普通玻璃的5-10倍。
其次是安全性能，当钢化玻璃受到破坏时，会以细小的颗粒状碎片形式散落，减少了对人身的伤害。
此外，钢化玻璃还具有耐热、耐腐蚀、透光性好等特点，因此在建筑、家具、汽车等领域得到了广泛的应用。
最后，钢化玻璃的应用领域非常广泛。
在建筑领域，钢化玻璃常用于幕墙、窗户、门等部位，不仅美观大方，而且具有较高的安全性能。
在家具领域，钢化玻璃常用于桌面、橱柜门等家具制品上，增加了家具的质感和美观度。
在汽车领域，钢化玻璃被广泛应用于汽车前挡风玻璃、车窗等部位，提高了汽车的安全性能和驾驶舒适度。
总之，钢化玻璃作为一种优质的建筑材料，具有强化、耐冲击、耐热、耐腐蚀等优良性能，被广泛应用于建筑、家具、汽车等领域。
随着科技的不断进步，相信钢化玻璃在未来会有更广阔的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耐碱性级别AR
1
2
3
4
耐磷酸盐级别PR
时间（H）
＞4
1～4
0.25～1
0.25
机械性能——相对研磨硬度Fa
相对研磨硬度是指同等研磨条件下，被测玻璃相对于标 准玻璃K9的研磨硬度。测量方法按GB/T 7962.19规定的 方法进行，测出标准玻璃K9样品的研磨量（体积V0）与 被测玻璃试样的研磨量（体积V），其比值Fa即为被测 玻璃的相对研磨硬度。
对无铅、砷、镉及其它放射性元素的玻璃牌号，用 “H-”作为前缀来表示。
光学性能——折射率
光学下班折射率按下列谱线，给出5位小数的 折射率：
汞紫外线 汞紫线 汞蓝线 镉蓝线 氢蓝线 汞绿线 氦黄线 镉红线 氢红线
光谱线
I
h
g F′ F
e
d C′ C
元素 Hg Hg Hg cd H Hg He cd H
间不到1H；
化学性能——耐水作用稳定性 DW（粉末法）
在白金筐中装入相当于比重的质量的粉末玻璃 （粒度425～600μm），将之浸渍在装有80ml纯 水（PH=6.5 ～7.5）的石英玻璃制圆底烧瓶内， 在沸腾的烧杯中处理60分钟，根据其质量减（%） 分类成下表所示的等级：
等级
1
2
3
4
5
6
质量减（%） ≤0.04 0.05～0.09 0.10～0.24 0.25～0.59 0.60～1.09 ≥1.10
波长nm 365.01 404.66 435.84 479.99 486.13 546.07 578.56 643.85 656.27
光学性能——色散
中部色散用nF- nC或nF′- nC′表示，色散系数 （即阿贝数）vห้องสมุดไป่ตู้定义如下：
vd=（nd-1）/（nF-nC） 还列出ve为： ve=（ne-1）/（nF′-nC′）
质量指标——Δnd和Δνd
折射率nd和阿贝数νd与标准的允许偏差分为6类，具体见下表
类别 折射率允许偏差Δnd
类别
阿贝数允许偏差Δvd
00
±2×10-4
00
±0.2%
0
±3×10-4
0
±0.3%
1
±5×10-4
1
±0.5%
2
±7×10-4
2
±0.7%
3
±10×10-4
3
±0.9%
4
±20×10-4
光学性能——应力光学系数B
玻璃中的机械应力会导致光产生双折射，应力 光学系数表示有效应力与应力双折射产生的光 程差之间的关系：
δ=B·d · F
式中： δ——光程差，nm；
B——应力光学系数，/Pa；
d——光在玻璃中通过的路程，cm；
F——施压应力，Pa。
光学性能——内透射比τ
内透射比为试样表面不存在光反射损失时 的透射比。按GB/T 7962.12所规定的方法 测量。数据表中给出了各种牌号玻璃5mm、 10mm厚的不同波长内透射比值。
耐碱性表示光学玻璃在接触温热的碱性液体（如研磨粉）时的敏感性；
耐磷酸盐性则描述了光学玻璃在接触含磷酸盐的清洗溶液（如洗涤剂） 时的反应情况。
耐碱性级别AR是基于在一定的碱性溶液环境下（氢氧化钠， c=0.01mol/l，PH=12）腐蚀掉0.1μm表层厚度所需的时间来划分的，测 试温度50℃。
玻璃材料知识1
无色光学玻璃的命名
每种光学玻璃牌号按其所属玻璃类别名称的代号再 加序号组成。此外，还用六位数字作代码来表征每 个牌号，其中前三个数字表示该牌号玻璃折射率小 数点后头三位数，后三位数字表示该牌号玻璃阿贝 数。例如K9，nd=1.51680，vd=64.20，可表示为 K9—517642。
式中：
Fa=V0/V=(W0/ρ0)/(W/ρ)
W0、W—分别为标准玻璃K9样品和被测玻璃试样研磨
重量损失，g；
ρ0、ρ—分别为标准玻璃K9和被测玻璃的比重，g/cm3
机械性能——磨耗度FA
将测定面积为9cm2的试样水平地固定在每分钟旋转60次 的铸铁制平面盘的距中心80mm的规定位置上，同样供 给5分钟由10g平均粒径为20μm的铝磨粒添加20ml水制成 的研磨液，施加9.807N的荷重进行研磨。
FA= m/d/（ m0/d0）×100
式中：
m 、m0—m为称量研磨前后的试样质量求损耗质量； m0 为测定日本光学玻璃工业会指定的标准试样（BSC7） 的损耗质量；
d、 重
d0
—d为试样的比重，d0为标准试样（BSC7）的比
无色光学玻璃的质量指标
Δnd Δνd 均匀性 双折射 光吸收系数 条纹度 气泡度
化学性能——耐酸作用稳定性 DA（粉末法）
与DW的测定方法相同，在烧瓶内装入0.01mol/l 的硝酸水溶液进行处理，根据其质量减（%）分 类成下表所示的等级。
等级
1
2
3
4
5
6
质量减（%） ≤0.19 0.20～0.34 0.35～0.64 0.65～1.19 1.20～2.19 ≥2.20
化学性能——耐碱作用稳定性AR 耐磷酸盐作用稳定性PR
313nm，着色度λ80/λ5为37/31
化学性能——抗潮湿大气作用稳定性 RC（S）（表面法）
根据对潮湿大气作用的稳定性，分为三级： 1级—在温度50℃，相对湿度80%的条件下，玻
璃抛光表面形成水解斑点的时间超过20H； 2级—在相同试验条件下，形成水解斑点的时间
在5～20H之间； 3级—在相同试验条件下，形成水解斑点的时间
光学性能——着色度（λ80/λ5）
光学玻璃透射光谱特性用着色度（ λ80/λ5）表示， 按以下方法确定：
样品厚度10mm±0.1mm， λ80是玻璃透射
比达到80%时所对应的波长， λ5是玻璃透射比
达到5%时对应的波长，并以10nm为单位表示。
例如：玻璃透射比达到80%所对应的波长为
368nm，玻璃透射比达到5%所对应的波长为
不到5H；
化学性能——抗酸作用稳定性 RA（S）（表面法）
根据对酸溶液作用的稳定性，分为三级： 1—在0.1N、50℃的醋酸溶液作用下，玻璃抛光
表面的破坏深度达135nm的时间超过5H； 2—在相同试验条件下，破坏深度达135nm的时
间在1～5H； 3—在相同试验条件下，破坏深度达135nm的时
