表2.12 活动式拦污栅安装单元工程质量评定表填表说明
活动式拦污栅安装质量检查表
2
栅体在栅槽内升降
灵活、平稳、无卡阻现象
一般项目
1
埋件
底槛里程
±5.0
±4.0
2
底槛高程
±5.0
±4.0
3
底槛对孔口中心线
±5.0
±4.0
4
主、反轨对孔口中心线
±5.0
±4.0
5
底植工作面一端对另一端的高差
3.0
2.0
6
倾斜设置的拦污栅倾斜角度
±10′
±10′
1
各埋件间距离
主、反轨工作面距离
+7.0
-3.0
2
主轨中心距离
±8.0
3
反轨中心距离
±8.0
检查意见：
主控项目共＿＿项，其中合格＿＿项，优良＿＿项，合格＿＿率，优良率＿＿%。
一般项目共＿＿项，其中合格＿＿项，优良＿＿项，合格＿＿率，优良率＿＿%。
测量人
年月日
安装单位
评定人
Hale Waihona Puke 年月日监理工程师年月日

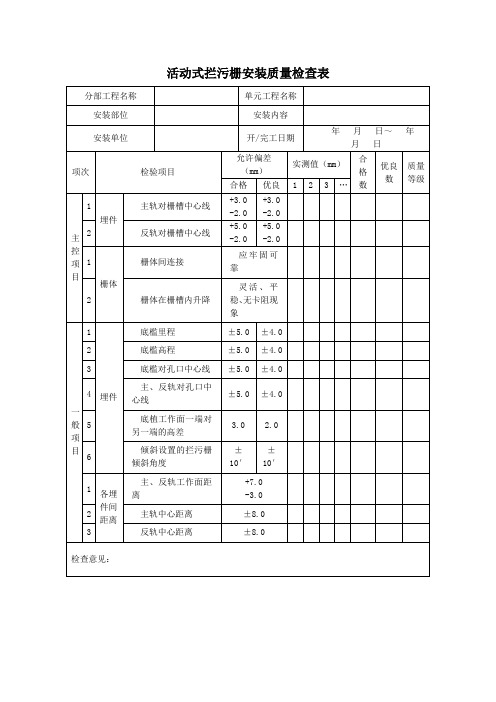

活动式拦污栅安装质量检查表
分部工程名称
单元工程名称
安装部位
安装内容
安装单位
开/完工日期
年月日～年月日
项次
检验项目
允许偏差（mm）
实测值（mm）
合格
数
优良
数
质量
等级
合格
优良
1
2
3
…
主控项目
1
埋件
主轨对栅槽中心线
+3.0
-2.0
+3.0
-2.0
2
反轨对栅槽中心线
+5.0
活动式拦污栅安装单元工程质量评定表
表2.12活动式拦污栅安装单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、部位
评定日期
项次
项目
主要项目（个）
一般项目（个）
合格
优良
合格
优良
1
埋件安装
2
孔口部位各埋件间安装距离
3
栅体安装
合 计
优良项目占全部项目百分数（%）
评定意见
单元工程质量等级
主要项目全部符合质量标准。一般项目检验的实测点%符合质量标准，其余基本符合质量标准。优良项目占全部项目的%。其中主要项目优良率%
优良
测
量
人
×××
×年×月×日
施
工
单
位
×××
×年×月×日
建设
（监理）
单位
×××
×年×月×日
测
量
人
施
工
单
位
建设
（监理）
单位
水利水电工程
表2.12活动式拦污栅安装单元工程质量评定表（例表）
单位工程名称
某船闸工程
单元工程量
4.5t
分部工程名称
闸门及启闭机械安装
施工单位
×××水电建筑安装公司
单元工程名称、部位
廊道进水口拦污栅左1＃
评定日期
×年×月×日
项次
项目
主要项目（个）
一般项目（个）
合格
优良
合格
优良
1
埋件安装
2
2
4ห้องสมุดไป่ตู้
3
2
孔口部位各埋件间安装距离
/
/

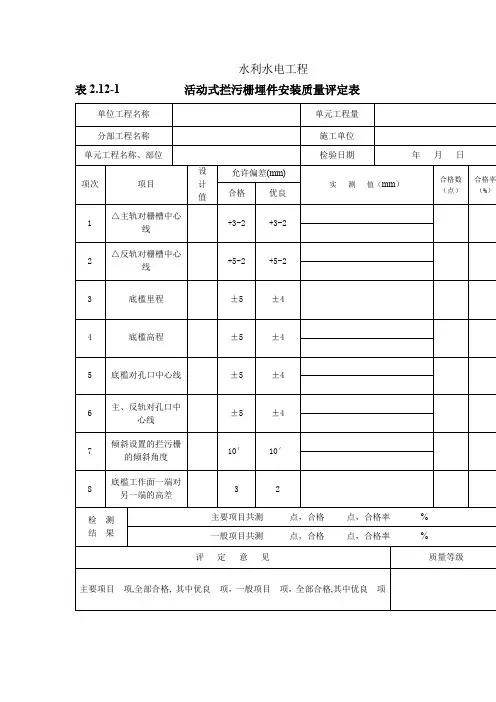

活动式拦污栅埋件安装质量评定表
表2.12-1活动式拦污栅埋件安装质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、部位
检验日期
年月日
项次
项目
设
计
值
允许偏差(mm)
实测值（mm）
合格数
（点）
合格率
（%）
合格
优良
1
△主轨对栅槽中心线
+3-2
+3-2
2
△反轨对栅槽中心线
+5-2
+5-2
3
底槛里程
±5
±4
4
底槛高程
±5
±4
5
底槛对孔口中心线Βιβλιοθήκη ±5±46
主、反轨对孔口中心线
±5
±4
7
倾斜设置的拦污栅的倾斜角度
10′
10′
8
底槛工作面一端对另一端的高差
3
2
检测结果
主要项目共测点，合格点，合格率%
一般项目共测点，合格点，合格率%
评定意见
质量等级
主要项目项,全部合格,其中优良项，一般项目项，全部合格,其中优良项
测量人
年月日
施工单位
年月日
建设
（监理）
单位
年月日
活动式拦污栅安装质量检查表填表要求
活动式拦污栅安装质量检查表填表要求
填表时必须遵守“填表基本规定”，并应符合下列要求：
1．分部工程、单元工程名称填写应与表5.8相同。
2．各检验项目的检验方法及检验数量按表E-10的要求执行。
3．活动式拦污栅安装质量评定包括埋件、各埋件间距离及栅体安装等检验项目。
4．单元工程安装质量检验项目质量标准：
（l）合格等级标准：
1）主控项目，检测点应100%符合合格标准。
2）一般项目，检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
（2）优良等级标准：在合格等级标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
5．表中数值为允许偏差值。
水利水电工程活动式拦污栅安装单元工程质量评定表
活动式拦污栅安装单元工程质量评定表金结4-11
单位工程名称
XX市三十铺镇土地整理项I标工程
单元类别
分部工程名称
检验日期
2005年月日
单元工程名称、部位
评定日期
2005年月日
项次
项目
设计值
（mm）
允许偏差(mm)
实测值（mm）
合格
优良
1
2
3
4
5
6
7
8
9
10
1
埋
件
安
装
∆主轨对栅槽中心线
灵活、平稳、无卡阻现象
施工单位自评意见
质量
等级
监理单位复核意见
核定质
量等级
主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项。
施工单位名称
XX建筑安装有限公司
监理单位
名称
初检
复检
ቤተ መጻሕፍቲ ባይዱ终检
核定人
＋3－2
2
∆反轨对栅槽中心线
＋5－2
3
底槛里程
±5
±4
4
底槛高程
±5
±4
5
底槛对孔口中心
±5
±4
6
主、反轨对孔口中心线
±5
±4
7
倾斜设置的拦污栅的倾斜角度
10′
8
主、反轨工作面间距离
＋7－3
9
主轨对孔口中心线
±5
10
反轨对孔口中心线
±5
项次
检验项目
质量标准
检验结果
1
栅
体
∆栅体间连接
应牢固可靠
2
∆栅体在栅槽内升降

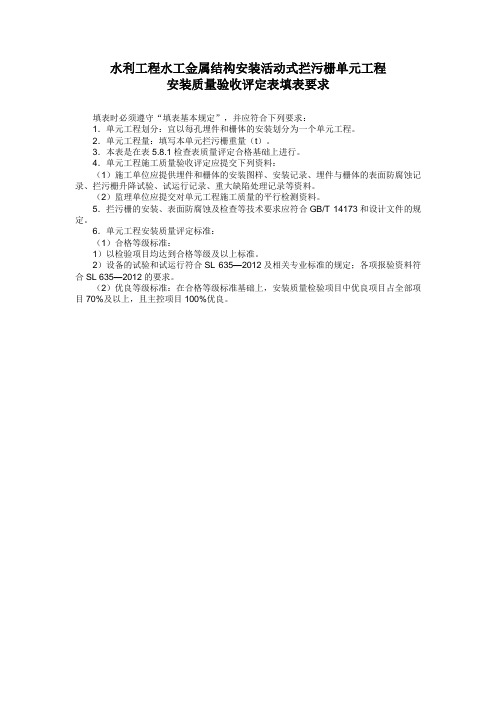

水利工程水工金属结构安装活动式拦污栅单元工程安装质量验收评定表填表要求
水利工程水工金属结构安装活动式拦污栅单元工程安装质量验收评定表填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1．单元工程划分：宜以每孔埋件和栅体的安装划分为一个单元工程。
2．单元工程量：填写本单元拦污栅重量（t）。
3．本表是在表5.8.1检查表质量评定合格基础上进行。
4．单元工程施工质量验收评定应提交下列资料：（1）施工单位应提供埋件和栅体的安装图样、安装记录、埋件与栅体的表面防腐蚀记录、拦污栅升降试验、试运行记录、重大缺陷处理记录等资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
5．拦污栅的安装、表面防腐蚀及检查等技术要求应符合GB/T 14173和设计文件的规定。
6．单元工程安装质量评定标准：（1）合格等级标准：1）以检验项目均达到合格等级及以上标准。
2）设备的试验和试运行符合SL 635—2012及相关专业标准的规定；各项报验资料符合SL 635—2012的要求。
（2）优良等级标准：在合格等级标准基础上，安装质量检验项目中优良项目占全部项目70%及以上，且主控项目100%优良。
________________________工程表5.8 活动式拦污栅单元工程安装质量验收评定表表5.8.1 活动式拦污栅安装质量检查表填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1．分部工程、单元工程名称填写应与表5.8相同。
2．各检验项目的检验方法及检验数量按表E-10的要求执行。
3．活动式拦污栅安装质量评定包括埋件、各埋件间距离及栅体安装等检验项目。
4．单元工程安装质量检验项目质量标准：（l）合格等级标准：1）主控项目，检测点应100%符合合格标准。
2）一般项目，检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
（2）优良等级标准：在合格等级标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
5．表中数值为允许偏差值。
